TI-CA3K - Boîtier électrique étanche TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier électrique étanche extérieur avec alimentation
Marque	TRENDnet
Modèle	TI-CA3K
Indice de protection	IP68
Classe de protection aux impacts	IK10
Matériau du boîtier	Acier laminé à chaud SPHC de 1,6 mm
Dimensions (L x H x P)	400 x 300 x 150 mm (15,75 x 11,8 x 5,9 po)
Poids	3,4 kg (7,5 lb)
Alimentation entrée	100-240 V CA, 50/60 Hz
Alimentation sortie	200 W, 55 V CC, 3,6 A
Protection contre les surtensions	20 kA @ 8/20 μs
Température de fonctionnement	-30 °C à 70 °C (-22 °F à 158 °F)
Humidité de fonctionnement	Max. 95 % sans condensation
Certifications	CE, FCC, UL 62368, CB IEC 62368
Garantie boîtier	3 ans
Garantie alimentation	1 an
Contenu de l'emballage	TI-CA3K, guide d'installation rapide, accessoires de fixation murale, câble d'alimentation
Fixation murale	Oui, matériel fourni
Fixation interne	Pour support optionnel TI-BK01
Nombre de raccords de câble	11
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation par un professionnel. Débrancher l'alimentation avant toute intervention.
Réparabilité	Non réparable par l'utilisateur. Contacter le support TRENDnet.

FOIRE AUX QUESTIONS - TI-CA3K TRENDNET

Quelles sont les dimensions du boîtier TI-CA3K ?

Les dimensions du boîtier sont de 400 x 300 x 150 mm (15,75 x 11,8 x 5,9 pouces).

Quelle est la puissance de l'alimentation intégrée ?

L'alimentation fournit 200 W en sortie, avec une tension de 55 V CC et un courant de 3,6 A.

Ce boîtier est-il adapté pour une utilisation en extérieur ?

Oui, il possède un indice de protection IP68, ce qui le rend étanche à la poussière et à l'immersion prolongée dans l'eau.

Puis-je installer un switch industriel à l'intérieur du boîtier ?

Oui, vous pouvez installer un switch industriel en utilisant le support optionnel TI-BK01 (vendu séparément) qui se fixe sur les points internes du boîtier.

Quelle est la plage de températures de fonctionnement ?

Le boîtier fonctionne de -30 °C à 70 °C (-22 °F à 158 °F), ce qui permet une utilisation dans des conditions climatiques extrêmes.

Le boîtier est-il résistant aux chocs ?

Oui, il bénéficie d'une protection IK10, la plus haute classe de résistance aux impacts.

Comment nettoyer le boîtier ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de détergents agressifs.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient le boîtier TI-CA3K, un guide d'installation rapide, des accessoires de fixation murale et un câble d'alimentation 18 AWG.

Quelle est la garantie pour ce produit ?

Le boîtier est garanti 3 ans, tandis que l'alimentation et la protection contre les surtensions sont garanties 1 an.

Le boîtier est-il compatible avec les équipements PoE ?

Oui, l'alimentation délivre 55 V CC pouvant alimenter des switches PoE, injecteurs et points d'accès WiFi jusqu'à 200 W.

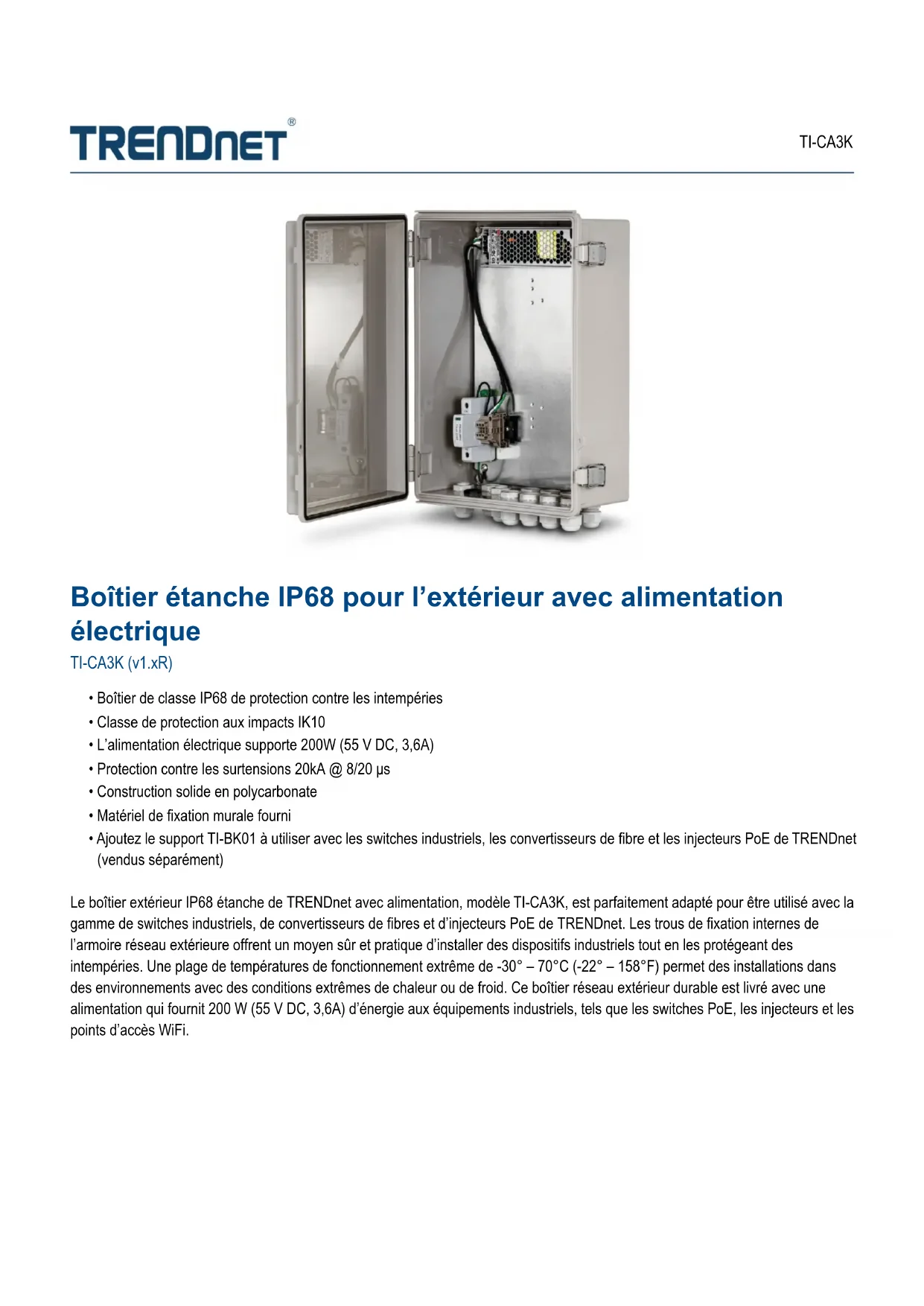

MODE D'EMPLOI TI-CA3K TRENDNET

Boîtier étanche IP68 pour l'extérieur avec alimentation électrique

TI-CA3K (v1.xR)

• Boîtier de classe IP68 de protection contre les intempéries
• Classe de protection aux impacts IK10
  • L'alimentation électrique supporte 200W (55 V DC, 3,6A)
• Protection contre les surtensions 20kA @ 8/20 μs
• Construction solide en polycarbonate
• Matériel de fixation murale fourni
• Ajoutez le support TI-BK01 à utiliser avec les switches industriels, les convertisseurs de fibre et les injecteurs PoE de TRENDnet (vendus séparément)

Le boîtier extérieur IP68 étanche de TRENDnet avec alimentation, modèle TI-CA3K, est parfaitement adapté pour être utilisé avec la gamme de switches industriels, de convertisseurs de fibres et d'injecteurs PoE de TRENDnet. Les trous de fixation internes de l'armoire réseau extérieure offrent un moyen sûr et pratique d'installer des dispositifs industriels tout en les protégeant des intempéries. Une plage de températures de fonctionnement extrême de -30° - 70°C ( -22° - 158°F ) permet des installations dans des environnements avec des conditions extrêmes de chaleur ou de froid. Ce boîtier réseau extérieur durable est livré avec une alimentation qui fournit 200 W (55 V DC, 3,6A) d'énergie aux équipements industriels, tels que les switches PoE, les injecteurs et les points d'accès WiFi.

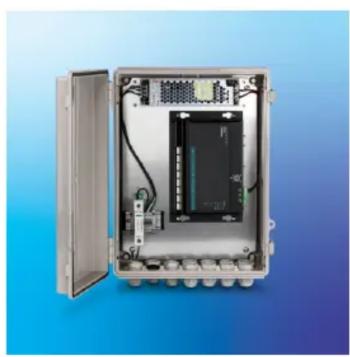

Classification pour extérieur

Ce boîtier réseau extérieur est classé IP68 pour une utilisation extérieure avec les switches industriels, les convertisseurs de fibres et les injecteurs PoE de TRENDnet.

Le système de fixation interne offre un moyen sûr et pratique d'installer un TI-

BK01 pour fixer des dispositifs industriels tout en les protégeant des éléments.

Large plage de températures de fonctionnement

Une large plage de températures de fonctionnement de -35°-70°C ( -22°-158°F ) permet des installations dans des environnements avec des conditions extrêmes de chaleur ou de froid.

SOLUTION RÉSEAUX

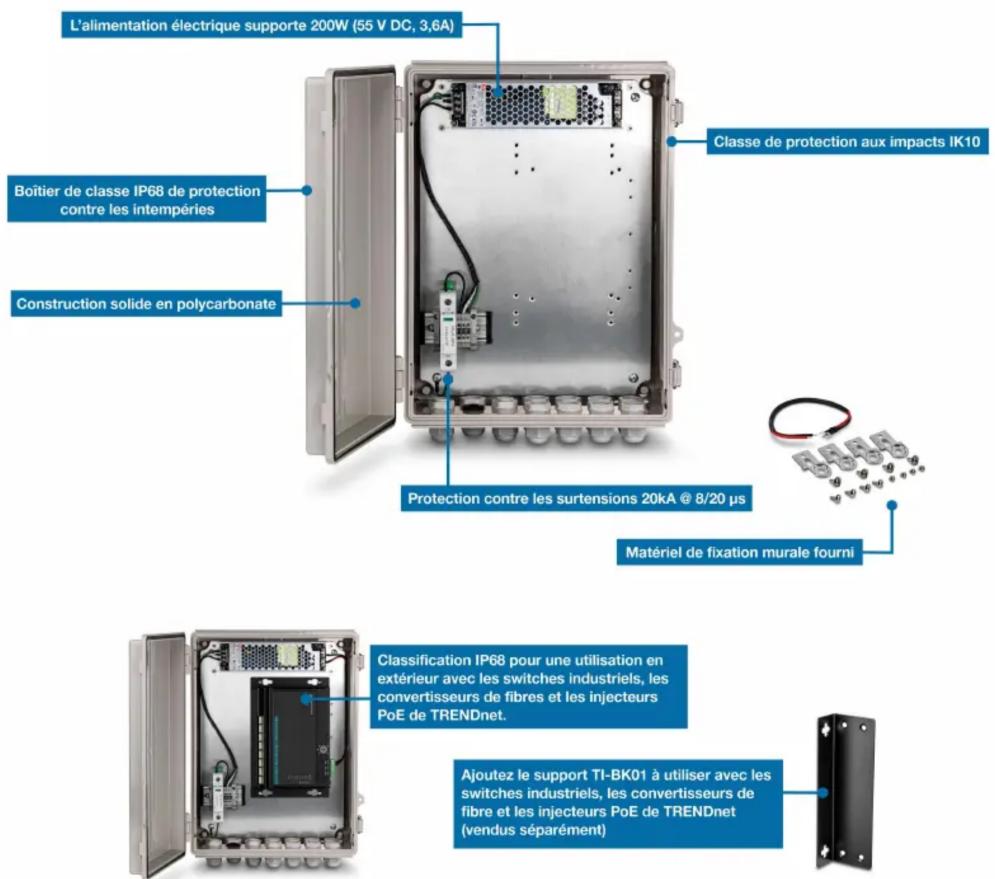

CARACTÉRISTIQUES

Classification pour extérieur

Classification IP68 pour une utilisation en extérieur avec les switches industriels, les convertisseurs de fibres et les injecteurs PoE de TRENDnet.

Fixation murale

Cette armoire réseau extérieure est conçue pour être installée sur des surfaces verticales

Fixation interne

Le système de fixation interne du switch étanche offre un moyen sûr et pratique d'installer un TI-BK01 pour fixer des dispositifs industriels tout en les protégeant des éléments.

Large plage de températures

Une large plage de températures de fonctionnement de -30°-70° C ( -22°-158° F) permet des installations dans des environnements avec des conditions extrêmes de chaleur ou de froid.

Conception du boîtier

Solide construction en polycarbonate avec protection IP68 contre les intempéries

Protection contre les surtensions

Protection contre les surtensions 20kA @ 8/20 μs

Protection contre les chocs

Ce boîtier réseau extérieur est doté d'une protection de classe IK10 contre les chocs

SPÉCIFICATIONS

Matériel

• IP68
• IK10
- Boîtier en acier laminé à chaud SPHC de 1,6mm
- Etanchéité FIPFG
- Serrure étanche
• 11 raccords de câble
- Fixation murale

Alimentation

• Entrée: 100 – 240 V AC
• Sortie: 200W, 55 V DC 3,6 A
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Câble d'alimentation 18 AWG inclus

Température de fonctionnement

- 30° - 70°C (-22° - 158°F)

Humidité en fonctionnement

• Max. 95% sans condensation

Dimensions

- 400 x 300 x 150mm (15.75 x 11.8 x 5.9 pouces)

Poids

• 3,4kg (7,5 livres)

Certifications

• CE
• FCC
• UL 62368
• CB IEC 62368

Garantie

• Cas: 3 ans
• Alimentation: 1 an
• Protection contre les surtensions: 1 an

Contenu de l'emballage

• TI-CA3K
- Guide d'installation rapide
- Accessoires de fixation murale et câble d'alimentation
