Type de produit	Sonde caméra à macro-objectif
Marque	Extech
Modèle	HDV-4CAM-1FM
Utilisation prévue	Pour endoscope Extech HDV600
Résolution	320 x 240 pixels
Longueur du câble	1 m
Diamètre extérieur	4 mm
Distance de mise au point	2 à 6 cm
Matériau du boîtier	Acier inoxydable
Champ de visualisation	56°
Éclairage	4 LED (1000 Lux à 15 mm)
Température de fonctionnement	-20 à 70°C
Température de stockage	-20 à 70°C
Garantie	1 an
Poids approximatif	50 g
Alimentation	Via l'endoscope HDV600
Accessoires inclus	Aucun (sonde seule)
Entretien	Nettoyer avec un chiffon doux et sec
Précautions d'usage	Ne pas plier à moins de 10 cm de diamètre ; LED chaudes à intensité maximale
Réparabilité	Pièce détachée non réparable par l'utilisateur

FOIRE AUX QUESTIONS - HDV-4CAM-1FM Extech

Quels sont les accessoires inclus avec la sonde HDV-4CAM-1FM ?

Aucun accessoire n'est inclus. La sonde est vendue seule et doit être utilisée avec l'endoscope Extech HDV600.

Puis-je utiliser cette sonde avec d'autres endoscopes que le HDV600 ?

Non, cette sonde est conçue exclusivement pour l'endoscope Extech HDV600. Son connecteur et son alimentation sont spécifiques.

Comment nettoyer la sonde ?

Utilisez un chiffon doux et sec pour essuyer la sonde. Évitez les solvants ou produits abrasifs qui pourraient endommager le boîtier en acier inoxydable.

Quelle est la résolution de la caméra ?

La caméra offre une résolution de 320 x 240 pixels, adaptée à l'inspection visuelle de proximité.

Quelle est la longueur du câble ?

Le câble mesure 1 mètre de long, ce qui permet d'atteindre des zones difficiles d'accès.

Quelle est la température maximale de fonctionnement ?

La sonde peut fonctionner dans une plage de température de -20 à 70°C. Au-delà, les performances peuvent être dégradées.

Que faire si l'image est floue ?

Vérifiez la distance de mise au point (2 à 6 cm) et nettoyez la lentille. Si le flou persiste, réduisez l'intensité des LED pour éviter un éblouissement.

Comment régler l'intensité des LED ?

L'intensité des LED se règle via l'endoscope HDV600. Attention : à pleine puissance, les LED deviennent chaudes.

La sonde est-elle résistante à l'eau ?

Non, la sonde n'est pas étanche. Évitez tout contact avec des liquides pour prévenir les dommages.

Quelle est la durée de garantie ?

La sonde est garantie 1 an contre les défauts de fabrication. La garantie est annulée si les étiquettes sont retirées.

MODE D'EMPLOI HDV-4CAM-1FM Extech

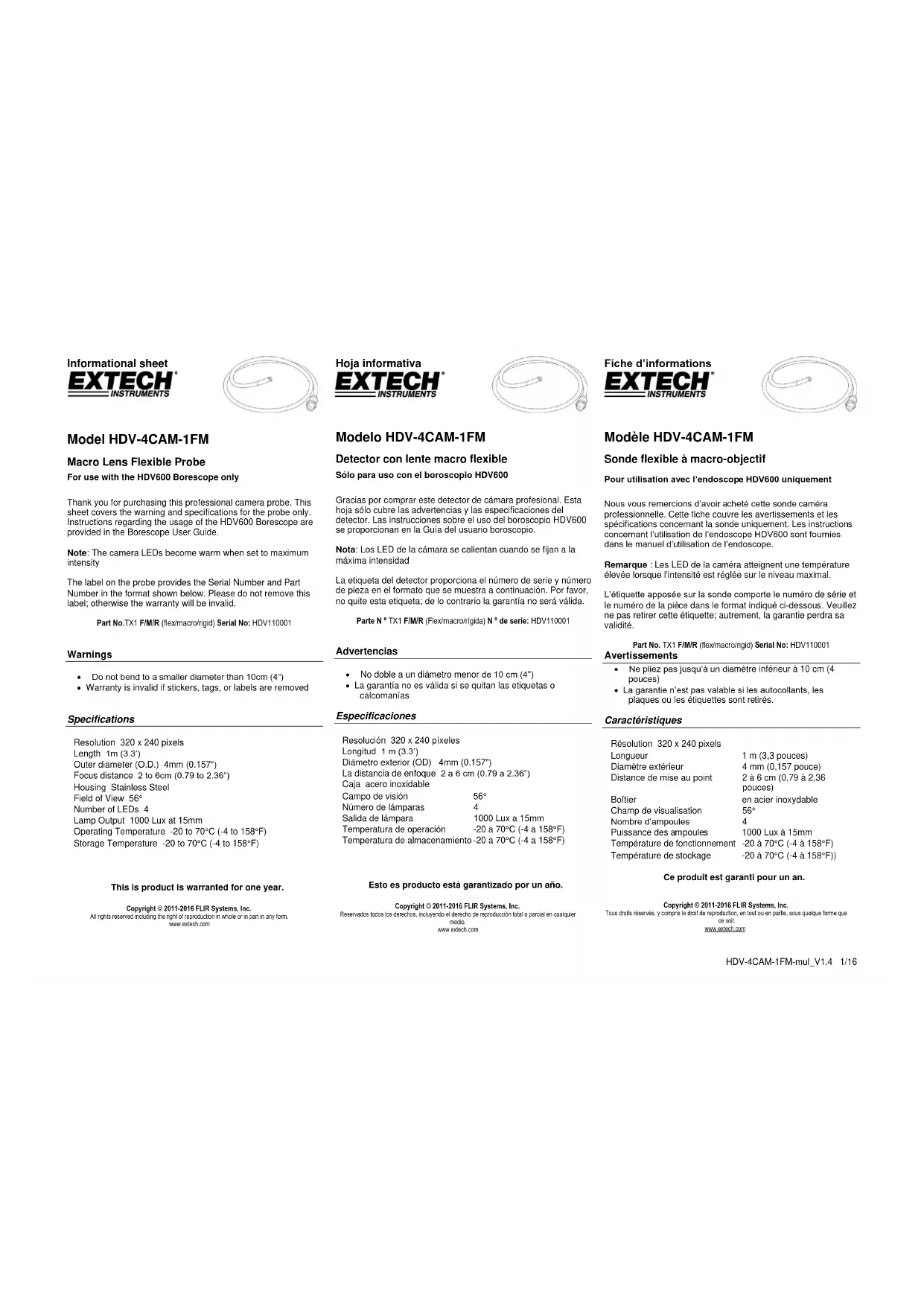

Fiche d'informations

EXTECH®

INSTRUMENTS

Model HDV-4CAM-1FM

Macro Lens Flexible Probe

Sonde flexible à macro-objectif

Pour utilisation avec l'endoscope HDV600 uniquement

Nous vous remercions d'avoir acheté cette sonde caméra professionnelle. Cette fiche couvre les avertissements et les spécifications concernant la sonde uniquement. Les instructions concernant l'utilisation de l'endoscope HDV600 sont fournies dans le manuel d'utilisation de l'endoscope.

Remarque : Les LED de la caméra atteignent une température élevée lorsque l'intensité est réglée sur le niveau maximal.

L'étiquette apposée sur la sonde comporte le numéro de série et le numéro de la pièce dans le format indiqué ci-dessous. Veuillez ne pas retirer cette étiquette; autrement, la garantie perdra sa validité.

Part No. TX1 F/M/R (flex/macro/rigid) Serial No: HDV110001

Avertissements

• Ne pliez pas jusqu'à un diamètre inférieur à 10 cm (4 pouces)
• La garantie n'est pas valable si les autocollants, les plaques ou les étiquettes sont retirés.

Caractéristiques

Résolution 320 x 240 pixels

Longueur 1 m (3,3 pouces)

Diamètre extérieur 4 mm (0,157 pouce)

Distance de mise au point 2 à 6 cm (0,79 à 2,36 pouces)

Boîtier en acier inoxydable

Champ de visualisation 56°

Nombre d'ampoules 4

Puissance des ampoules 1000 Lux à 15mm

Température de fonctionnement -20 à 70°C (-4 à 158°F)

Température de stockage -20 à 70°C (-4 à 158°F))

Ce produit est garanti pour un an.

Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que

ce soit. extech.com
