H5107 - Module d'éclairage Emos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'éclairage connecté (variateur)
Marque	Emos
Modèle	H5107
Alimentation	AC 100-240 V, 50/60 Hz
Dimensions	40 × 40 × 18 mm
Poids net	30 g
Protocole de communication	ZigBee 3.0 (2402–2480 MHz)
Application compatible	EMOS GoSmart (Android et iOS)
Passerelle requise	Oui, passerelle ZigBee (réseau 2,4 GHz)
Fonctions principales	Allumage/extinction, variation de luminosité, minuterie, programmation, commande vocale (via passerelle)
Type d'interrupteur compatible	Bascule (monostable ou bistable) ou bouton-poussoir
Installation	Dans une boîte d'encastrement (sous interrupteur ou prise) ou au plafond. Réalisée par un électricien qualifié.
Longueur de dénudage des câbles	7 mm
Indicateur LED	Bleu clignotant (appairage/déconnecté), bleu fixe (fonctionnement normal)
Réinitialisation	Bouton RESET (5 secondes) ou cycle interrupteur 6 fois
Type de charge	Lampes dimmables (LED, halogène, incandescente)
Sécurité	Installation hors tension, ne pas dépasser la charge maximale (non spécifiée, se référer à l'étiquette)
Température de fonctionnement	0 °C à 40 °C (estimation standard)
Contenu de l'emballage	Module, manuel d'utilisation
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - H5107 Emos

Comment installer le module H5107 ?

L'installation doit être réalisée par une personne compétente. Le module se place dans une boîte d'encastrement sous un interrupteur ou une prise. Dénudez les câbles sur 7 mm et suivez le schéma de câblage fourni. Coupez le courant avant toute manipulation.

Pourquoi ma LED clignote-t-elle en bleu ?

Un clignotement bleu indique que le module est en mode appairage ou déconnecté du réseau ZigBee. Pour l'appairer, maintenez le bouton RESET enfoncé 5 secondes ou actionnez l'interrupteur 6 fois, puis suivez la procédure dans l'application EMOS GoSmart.

Comment appairer le module avec l'application EMOS GoSmart ?

Installez l'application, créez un compte, puis ajoutez un appareil en choisissant la catégorie 'Smart Dimmer Module (ZigBee)'. Sélectionnez votre passerelle ZigBee (déjà ajoutée), réinitialisez le module (LED clignote), saisissez votre réseau Wi-Fi 2,4 GHz et le mot de passe. L'appairage est automatique.

Puis-je utiliser le module sans passerelle ZigBee ?

Non, le module fonctionne uniquement avec une passerelle ZigBee. La passerelle doit être connectée à un réseau Wi-Fi 2,4 GHz.

Que faire si je change de réseau Wi-Fi ou de mot de passe ?

Vous devez réinitialiser le module (bouton RESET 5 secondes) et refaire la procédure d'appairage dans l'application.

Le module peut-il fonctionner sans Internet ?

Oui, si un interrupteur physique est connecté, vous pouvez toujours allumer/éteindre localement. De plus, les modules ZigBee peuvent communiquer entre eux (ex: avec l'interrupteur scénique H5011) même sans connexion Internet.

Comment régler la luminosité en maintenant le bouton ?

Dans les paramètres du module (application), sélectionnez 'Interrupteur de réinitialisation / bouton-poussoir' si votre interrupteur est un bouton poussoir. Maintenez enfoncé pour varier la luminosité jusqu'à relâchement.

Quelle est la puissance maximale supportée ?

La notice ne spécifie pas de puissance maximale. Consultez l'étiquette sur le module ou le site du fabricant. En général, ces modules supportent jusqu'à 200-300 W pour les LED.

Le module ne s'appaire pas, que faire ?

Vérifiez que votre réseau Wi-Fi est en 2,4 GHz, que le signal est suffisant, que l'application est à jour, et que la passerelle ZigBee est bien ajoutée. Réinitialisez le module et réessayez.

Comment réinitialiser le module aux paramètres d'usine ?

Maintenez le bouton RESET enfoncé pendant 5 secondes jusqu'à ce que la LED clignote. Vous pouvez également actionner l'interrupteur physique 6 fois (marche-arrêt). Cela efface l'appairage.

MODE D'EMPLOI H5107 Emos

Consignes de sécurité et avertissements 2

Contenu de l'emballage 3

Spécifications techniques 3

Description de l'appareil 4

Installation et montage....5

Contrôles et fonctions....9

FAQ sur le dépannage 10

Consignes de sécurité et avertissements

Lisez les instructions avant d'utiliser l'appareil.

Respectez les consignes de sécurité de ce manuel.

EMOS spol. s r.o. déclare que les produits H5107, H5108 sont conformes aux exigences essentielles et aux autres dispositions pertinentes des directives. L'équipement peut être utilisé librement dans l'UE.

La déclaration de conformité peut être consultée sur le site web http://www.emos.eu/download.

L'appareil peut être utilisé sur la base de l'autorisation générale n° VO-R/10/07.2021-8 modifiée.

Contenu de

l'emballage

Module de

commutation Manuel

Spécifications techniques

Alimentation : AC 100-240 V 50/60 Hz

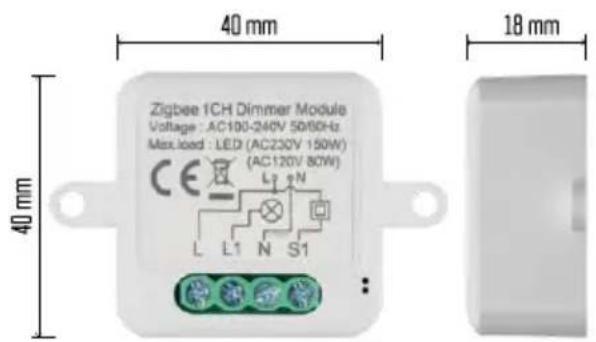

Dimension : 40 × 40 × 18 mm

Poids net : 30 g

EMOS GoSmart app pour Android et iOS Protocole

de communication : ZigBee 3.0 (2402\~2480 MHz)

Description du dispositif

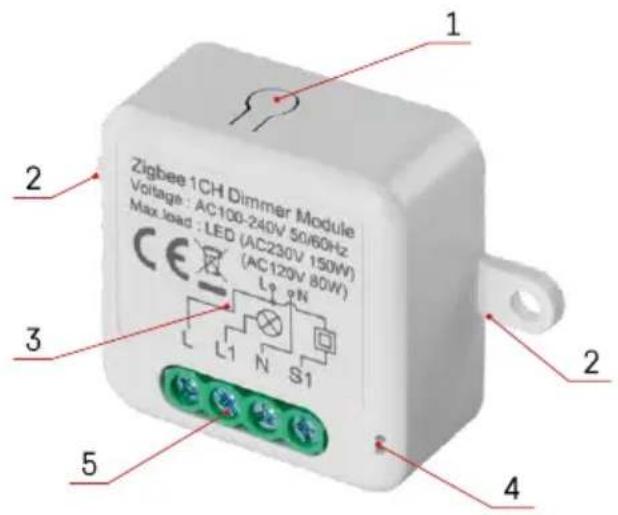

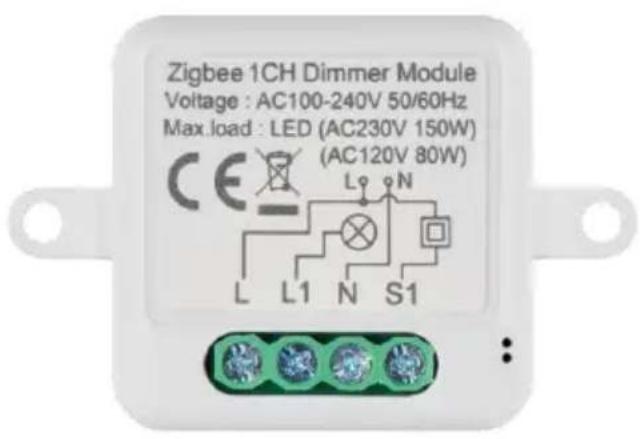

1 - Bouton RESET
2 - Trous de fixation
3 - Schéma de câblage du module concerné
4 - Voyant d'état LED

• Bleu clignotant - L'appareil est en mode d'appairage/déconnecté du réseau
• Bleu allumé - L'appareil est en mode de

fonctionnement 5 - Bornier pour le raccordement du câblage

Avis

Il est fortement recommandé que le module Smart Switch soit installé par une personne compétente en matière de câblage électrique. Une installation mal réalisée peut présenter un risque de choc électrique.

Modules Zigbee

2.4 GHz

5 GHz

Pour que les modules ZigBee fonctionnent, ils doivent être connectés à une passerelle ZigBee. La passerelle ZigBee elle-même doit être connectée à un réseau de 2,4 GHz.

Installation et assemblage

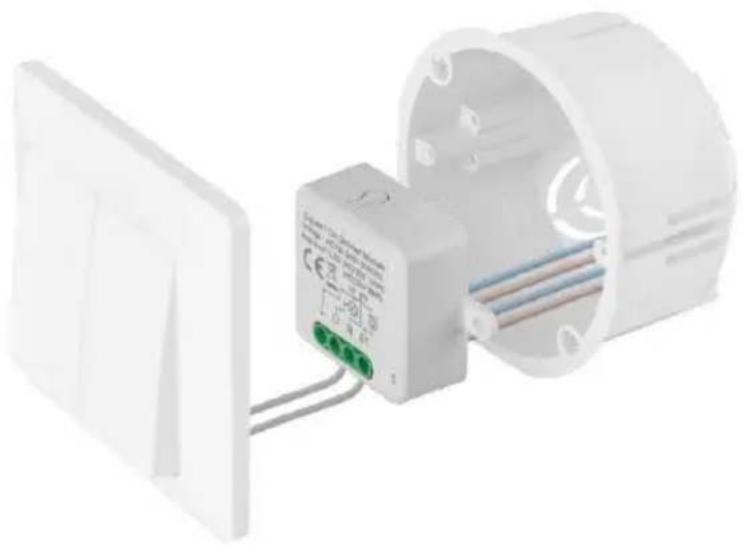

Placez le module connecté dans la boîte d'installation sous un interrupteur ou une prise. Grâce à la possibilité de fixation, le module peut également être installé à divers autres endroits (par exemple sous une plaque de plâtre, dans le plafond...) Le schéma de câblage se trouve ci-dessous.

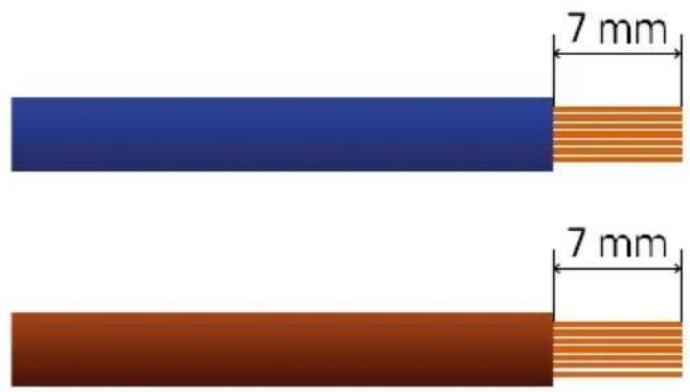

D'un point de vue fonctionnel et de sécurité, il est essentiel que tous les câbles connectés à ce module soient dénudés à l'extrémité avec une longueur de 7 mm.

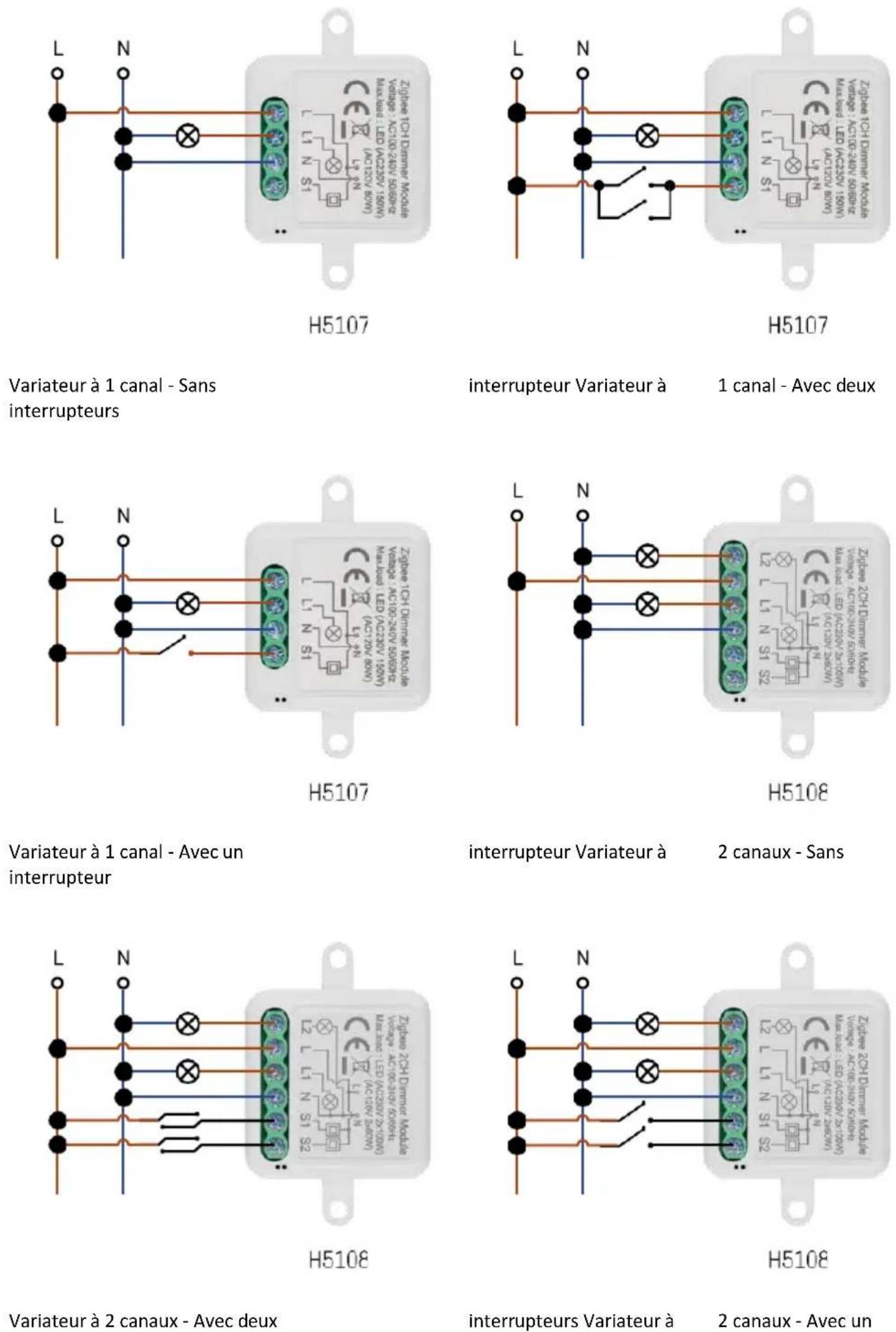

Schémas de câblage pour les modules de gradation ZigBee

interrupteur

Appairage avec une application

Installation de l'application EMOS GoSmart

• L'application est disponible pour Android et iOS via Google play et l'App Store.
• Veuillez scanner le code QR pour télécharger l'application.

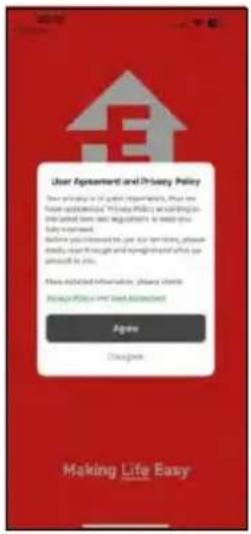

Ouvrez l'application EMOS GoSmart, confirmez la politique de confidentialité et cliquez sur J'accepte. Sélectionnez l'option d'enregistrement.

Saisissez le nom d'une adresse électronique valide et choisissez un mot de passe. Confirmez votre consentement à la politique de confidentialité. Sélectionnez l'option "s'inscrire".

Appairage avec une application

Sélectionnez Ajouter un appareil.

Sélectionnez la catégorie de produits GoSmart et sélectionnez le dispositif Smart Dimmer Module (ZigBee). Sélectionnez la passerelle ZigBee avec laquelle vous souhaitez appairer le module. Cette passerelle doit être

ajoutée dans l'application avant d'appairer le module.

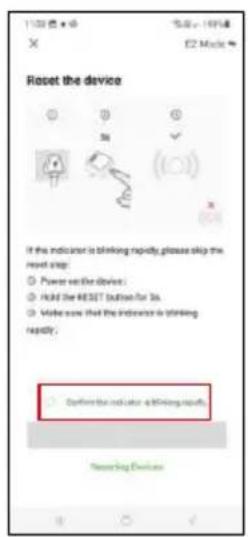

Réinitialisez le module en maintenant le bouton RESET enfoncé pendant 5 secondes ou en actionnant l'interrupteur physique 6 fois (6 fois marche-arrêt) et en vérifiant que la LED clignote.

Saisissez le nom et le mot de passe de votre réseau Wi-Fi. Ces informations restent cryptées et sont utilisées pour permettre au module de communiquer à distance avec votre appareil mobile.

L'appareil sera automatiquement recherché.

Une fois l'appairage réussi, l'application affiche un écran de confirmation. Utilisez l'icône en forme de crayon pour nommer le module selon vos besoins.

Contrôles et fonctions

Icônes et voyants lumineux

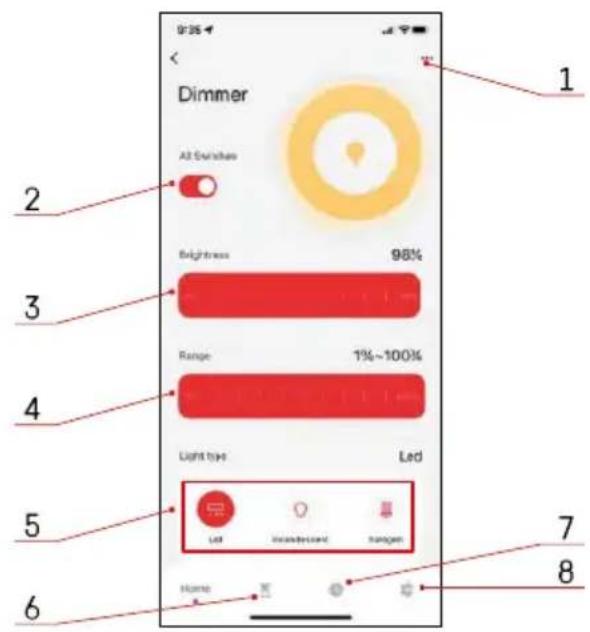

1 - Paramètres avancés (décrits plus en détail dans le chapitre suivant)
2 - Bouton interrupteur (ON/OFF)
3 - Réglages de la luminosité
4 - Réglages minimum et maximum de la luminosité
5 - Choix du type de source lumineuse
6 - Minuterie (s'allume et s'éteint après l'heure sélectionnée)
7 - Planification
8 - Paramètres du module

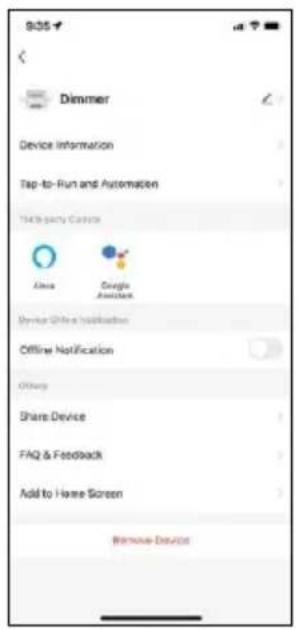

Description des paramètres de l'extension

• Informations sur l'appareil - Informations de base sur l'appareil et son propriétaire
• Tap-to-Run et automatisation - Permet de visualiser les scènes et les automatismes assignés à l'appareil. La création de scènes est possible directement dans le menu principal de l'application dans la section "Scènes".
• Notification de déconnexion - Pour éviter les rappels constants, une notification sera envoyée si l'appareil reste déconnecté pendant plus de 30 minutes.
• Partager l'appareil - Partager la gestion de l'appareil avec un autre utilisateur
• FAQ et commentaires - Consultez les questions les plus courantes et leurs solutions, et envoyez-nous directement une question, une suggestion ou un commentaire.
• Ajouter à l'écran d'accueil - Ajoutez une icône à l'écran d'accueil de votre téléphone. Avec cette étape, vous n'avez pas besoin d'ouvrir votre appareil via l'application à chaque fois, mais il vous suffit de cliquer directement sur l'icône ajoutée pour accéder directement au module.

Paramètres du module

• État du relais - Comportement du module après une coupure de courant.
• Réglages du type de commutateur - Réglages en fonction de votre type de commutateur physique
• Interrupteur à bascule - Basculer pour changer d'état - L'état actuel de l'interrupteur physique est sauvegardé en tant que position de marche. Chaque activation/désactivation rapide ajustera la luminosité de 20 %.
• Interrupteur à bascule - État synchrone - La position "on" de l'interrupteur continuera à servir de position "on" du module. Chaque activation/désactivation rapide ajustera la luminosité de 20 %.
• Interrupteur de réinitialisation / bouton-poussoir - Cette option est

utilisée pour le type d'interrupteurs qui reviennent à leur position d'origine lorsqu'ils sont enfoncés. Le fait de maintenir le bouton enfoncé permet de régler lentement la luminosité jusqu'à ce que l'interrupteur soit relâché.

FAQ sur le dépannage

Je n'arrive pas à jumeler les appareils. Que dois-je faire ?

• Assurez-vous que vous utilisez un réseau wifi de 2,4 GHz et que le signal est suffisamment puissant.
• Autoriser l'application dans les paramètres
• Assurez-vous que vous utilisez la dernière version du système d'exploitation mobile et la dernière version de l'application.

Que dois-je faire si je change de réseau WIFI ou de mot de passe ?

- Le module doit être réinitialisé et apparié à nouveau avec l'application.

Que se passe-t-il si le réseau Wi-Fi cesse de fonctionner ?

- Si vous avez également un interrupteur physique connecté au module, l'appareil peut toujours être contrôlé sans problème. Cependant, vous ne pourrez pas contrôler les modules via l'application tant que le réseau Wi-Fi ne sera pas opérationnel. Les modules ZigBee font exception à cette règle, car ils peuvent toujours être contrôlés à distance avec d'autres appareils ZigBee, comme l'interrupteur scénique EMOS H5011, même après une coupure d'Internet.

Je veux régler la luminosité en maintenant le bouton de l'interrupteur. Comment faire ?

- Si vous disposez d'un bouton qui revient à sa position initiale lorsqu'il est enfoncé, suivez les instructions de la page 9, Réglages du module - Interrupteur de réinitialisation / bouton-poussoir.
