TL-SG108S-M2 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur de bureau multigigabit 2,5 Gbit/s à 8 ports
Marque	TP-Link
Modèle	TL-SG108S-M2
Normes réseau	IEEE 802.3, 802.3a, 802.3ab, 802.3bc, 802.3x, 802.1p
Nombre de ports	8 ports RJ45 à négociation automatique 100 Mbps / 1 Gbps / 2,5 Gbps
Capacité de commutation	40 Gbit/s
Méthode de transfert	Stockage et retransmission (Store-and-Forward)
Apprentissage des adresses MAC	Automatique, avec vieillissement
Prévention des boucles	Oui, activable via interrupteur dédié
Alimentation	Adaptateur secteur 12 V CC (modèle T120100-2B1)
Consommation électrique	Maximale 7,2 W (estimation)
Fixation murale	Oui, compatible avec vis ANSI B1.1 n°4 à n°6
Température de fonctionnement	-5 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Humidité de stockage	5 % à 90 % sans condensation
Indicateurs LED	Alimentation (vert), ports (gauche 2,5G vert, droite 1G/100M vert/jaune)
Sécurité	Éloigner de l'eau, du feu, de l'humidité ; ne pas démonter ; utiliser adaptateur recommandé
Entretien	Nettoyer avec un chiffon sec ; éviter les liquides
Contenu du coffret	Commutateur, adaptateur secteur, guide d'installation rapide
Support technique	Site TP-Link : https://www.tp-link.com/support

FOIRE AUX QUESTIONS - TL-SG108S-M2 TP-LINK

La LED d'alimentation ne s'allume pas. Que faire ?

Vérifiez que l'adaptateur secteur est correctement branché sur une prise fonctionnelle. Assurez-vous que la tension d'alimentation correspond aux exigences de l'appareil (12 V CC). Si le problème persiste, essayez un autre adaptateur compatible.

Les LED de port ne s'allument pas lorsqu'un appareil est connecté.

Vérifiez que le câble Ethernet est bien enfiché des deux côtés et que l'appareil connecté est sous tension. Le câble ne doit pas dépasser 100 mètres. Utilisez un câble de catégorie 5e ou supérieure pour des vitesses de 2,5 Gbit/s.

La fonction de prévention des boucles ne fonctionne pas correctement.

Si vous connectez le commutateur à d'autres commutateurs non TP-Link, ceux-ci peuvent ne pas transmettre correctement les paquets de détection de boucle. Il est recommandé de connecter directement les terminaux ou d'utiliser des périphériques compatibles.

Comment activer la prévention des boucles ?

Basculez l'interrupteur 'Changer' sur le panneau avant en position 'Marche'. La prévention des boucles est alors active. Par défaut, il est sur 'Désactivé'.

Quelle est la vitesse maximale prise en charge par les ports ?

Chaque port prend en charge jusqu'à 2,5 Gbit/s en mode full-duplex. Il est compatible avec 100 Mbit/s et 1 Gbit/s.

Puis-je utiliser des câbles Cat5e ?

Oui, les câbles Cat5e sont suffisants pour des distances allant jusqu'à 100 mètres à 2,5 Gbit/s. Pour des performances optimales, utilisez des câbles Cat6 ou supérieurs.

Comment installer le commutateur ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique. Connectez vos appareils via des câbles Ethernet aux ports RJ45. Vous pouvez fixer le commutateur au mur à l'aide de vis (non fournies) en respectant l'espacement des trous de 110 mm.

Que faire en cas de surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et loin de sources de chaleur. La température de fonctionnement est de -5 °C à 40 °C.

Le commutateur est-il compatible avec mon routeur ?

Oui, le commutateur est compatible avec tout routeur ou modem disposant d'un port Ethernet. Il suffit de relier le routeur à l'un des ports du commutateur.

Comment réinitialiser le commutateur ?

Ce commutateur est non géré et ne dispose pas de bouton de réinitialisation. Pour le réinitialiser aux paramètres d'usine, débranchez l'alimentation pendant quelques secondes, puis rebranchez-la.

MODE D'EMPLOI TL-SG108S-M2 TP-LINK

Guide d'installation

Switch de bureau multi-gigabit 5/8 ports 2,5G

Explication du panneau

Alimentation

Power

Marche : Mise sous tension

Éteint : Mise hors tension

Emplacement de sécurité Kensington

Fixez le cadenas (non

fourni) dans la fente pour

empêcher le vol de l'appareil.

LED du port

Lorsqu'une des LED est allumée/clignotante

Activé : Connexion à un appareil, mais aucune activité

Clignotement rapide : transmission ou réception de

données

Clignotement lent : boucle détectée sur le port

correspondant

LED gauche (2,5G)

Vert : Fonctionne à 2,5 Gbit/s

LED droite (1G/100M)

Vert : Débit de 1 Gbit/s

Jaune : Débit de 100 Mbits/s

Changer

Marche : Le switch surveillera et s'adressera problèmes

liés aux boucles au sein de la structure

du réseau afin de prévenir les perturbations causées par

des chemins redondants

Désactivé : (par défaut) Le commutateur ne tentera pas

de surveiller ni de résoudre les problèmes liés aux boucles.

Note:

Par souci de simplicité, nous prendrons le TL-SG105S-M2 comme exemple dans ce guide.

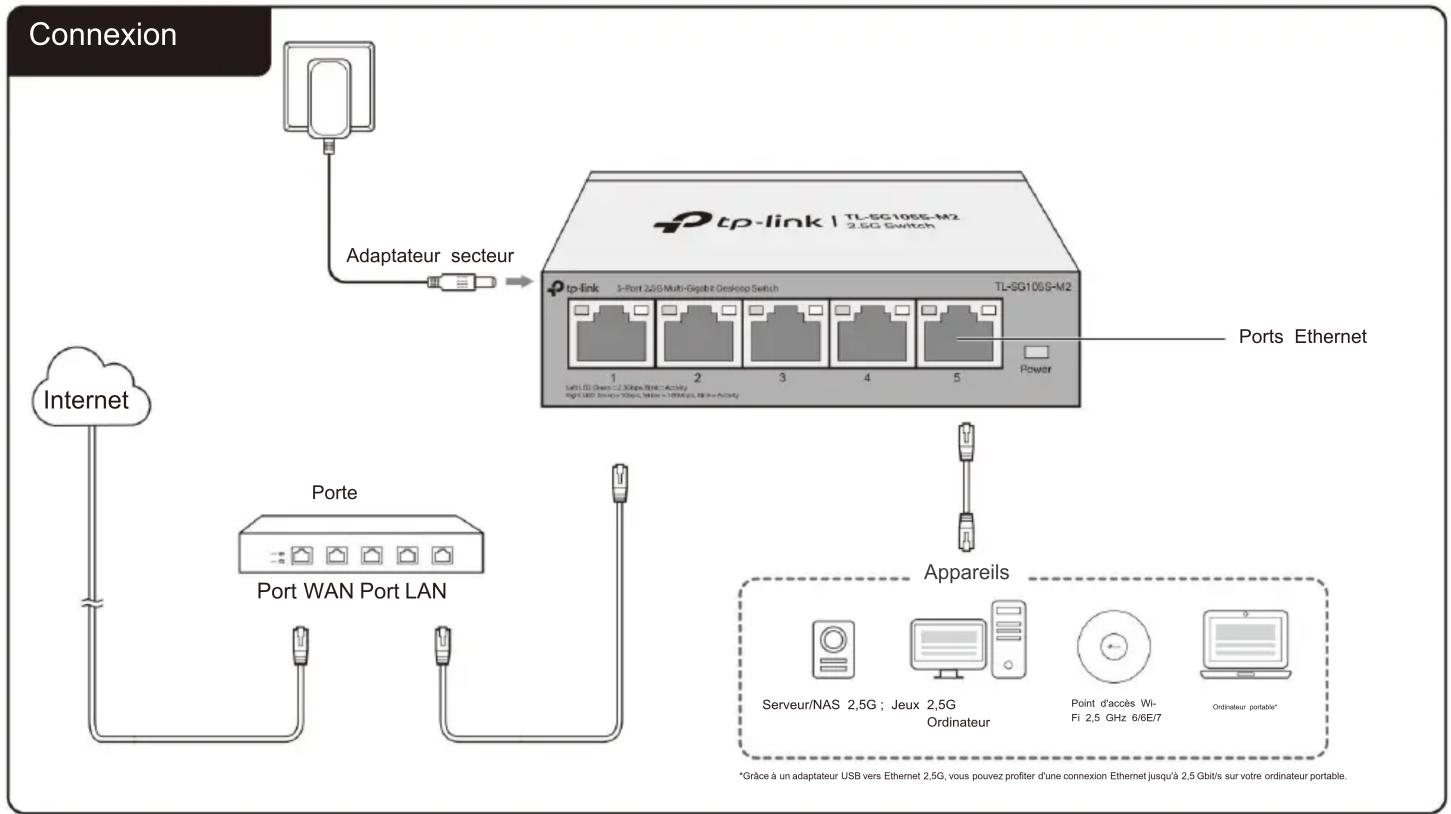


Caractéristiques

Spécifications générales

Standard	IEEE802.3, IEEE802.3a, IEEE802.3ab, IEEE 802.3bc, IEEE 802.3x, iEIBB2.1p
Protocole	CSMA/CD
Réseau de médias (câble)	100Base-TX: câble UTP de catégorie 5 ou supérieure (max. 100 m)1000Base-T: câble UTP de catégorie 5e ou supérieure (max. 100 m)2.50Base-T: câble UTP de catégorie 5e ou supérieure (max. 100 m)
Interface	5/8 ports RJ45 à négociation automatique 100 Mbps/1 Gbps/2.5 Gbps
Capacité de commutation	TL-SG105M-8A2: 25 GblsTL-SG105M-8A2: 40 Gbls
Méthode de transfert	Stockage et retransmission
Apprentissage de l'adresse MAC	Apprentissage automatique, vieillissement automatique
Fréquence d'images	100Base-TX: 148 810 pesqués par secondexport1000Base-T: 1 488 095 pesqués par secondexport2.50Base-T: 3 720 238 ppi/port
Fixation murate	Oui
Distance entre les trous de fixation	TL-SG105M-8A2: 52 mmTL-SG105M-8A2: 110 mm

Spécifications environnementales et physiques

Température de fonctionnement	-5 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	10 % à 90 % d'humidité relative sans condensation
Humidité de stockage	5 % à 90 % d'humidité relative sans condensation
	-5°C - 40°C
	-40°C - 70°C
	10% - 90% RH
	5% - 90% RH

Foire aux questions (FAQ)

Q1. La LED d'alimentation n'est pas allumée.

Le voyant d'alimentation doit être allumé lorsque le système d'alimentation fonctionne normalement. Si le voyant d'alimentation n'est pas allumé, vérifiez les points suivants :
A1 : Assurez-vous que l'adaptateur secteur est branché sur l'interrupteur Source correcte.
A2 : Assurez-vous que la tension de l'alimentation électrique correspond aux exigences de la tension d'entrée de l'interrupteur.
A3 : Assurez-vous que la source d'alimentation est allumée.

Q2. Les LED droite et gauche ne s'allument pas lorsqu'un appareil est connecté au port correspondant.

Il est recommandé de vérifier les éléments suivants :

A1 : Assurez-vous que les connecteurs du câble sont bien branchés sur l'interrupteur et l'appareil.
A2 : Assurez-vous que l'appareil connecté est allumé et fonctionne normalement.
A3 : Le câble doit avoir une longueur inférieure à 100 mètres (328 pieds).

Q3. Pourquoi le commutateur ne parvient-il pas à détecter et à empêcher la formation d'une boucle dans la topologie du réseau lorsque la prévention des boucles est activée ?

A: Lors du raccordement de ce commutateur à d'autres périphériques non terminaux, tels que Si vous utilisez des commutateurs d'autres marques et que ces appareils ne peuvent pas traiter transmettre correctement les paqués de détection de boucle, la fonction de prévention des boucl risque d'être limitée. Il est recommandé de connecter directement les terminaux à ce commutale ou d'utiliser des périphériques non terminaux dotés d'une capacité de transmission complète.

Pour obtenir une assistance technique et d'autres informations, veuillez consuler le site https://www.tp-link.com/support ou simplement scanner le

Informations de sécurité

• Ténez l'appareil éloigné de l'eau, du feu, de l'humidité ou des environnements chauds.
- N'assayez pas de démonter, de réparer ou de modifier l'appareil. Pour toute assistance, veuillez nous
- N'utilisez pas de chargeur ou de câble USB endommagé pour charger l'apparsil.
• N'utiliez aucun autre chargeur que ceux recommandés.
- L'adaptateur doit être installé à proximité de l'équipement et être facilement accessible.

Veuillez lire et respecter les consignes de sécurité ci-dessus lors de l'utilisation de l'appareil. Nous ne pouvons garantir l'absence d'accidents ou de dommages liés à une utilisation incorrecte de l'appareil. Veuillez utiliser ce produit avec précaution et à vos propres risques.

Déclaration de conformité UE

TP-Link déclare par la présente que le commutateur est conforme aux exigences essentielles

B. Istente Gesellsarita penilefrika Della Clinicores (OL) 2013;000, 2014;50/02, 2014;50/02,

La déclaration de conformité UE originale peut être consultée à l'adresse https://www.tp-link.com/en/ce.

Déclaration de conformité du Royaume-Uni

TP-Link déclane par la présente que le commutateur est conforme aux exigences essentielles et

« Les autres dispositions personnes du Règlement de 20 ans sur la comparable électronagnétique et de rétecholier

La délegation de conformité britancière oricinales est disponible à l'adresse suivante : https://http://doi.org/1083/1084/1085/1086/1087/1088/1089/1090/1091/1092/1093/1094/1095/1096/1097/1098/1099/1100/1101/1102/1103/1104/1105/1106/1107/1108/1109/1110/1111/1112/1113/1114/1115/1116/1117/1118/1119/1120/1121/1122/1123/1124/1125/1126/1127/1128/1129/1130/1131/1132/1133/1134/1135/1136/1137/1138/1139/1140/1141/1142/1143/1144/1145/1146/1147/1148/1149/1150/1151/1152/1153/1154/1155/1156/1157/1158/1159/1160/1161/1162/1163/1164/1165/1166/1167/1168/1169/1170/1171/1172/1173/1174/1175/1176/1177/1178/ 2

DÉCLARATION DE LA FCC

Nom du produit : Commutateur de bureau multigigabit 2,5 Gbitis à 5 ports

Numero de modèle : TL-SU1055-02

Nom du composant	Modèle
Adaptateur secteur	T090060-2B1

Nom du produit : Commutateur de bureau multigigabit 2,5 Gbit/s à 8 ports

Nom du composant	Modèle
Adaptateur secteur	T120100-2B1

Responsible : TP-Link

Systems Inc.

Télécopieur : [phone]

Courriel: [e-mail]

Cet appareil a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B, conformément à la partie 15 de la

aux instructions, peut causer des interférences nuisibles aux communications radio. Dependant, il n'existe aucune garantie que des interférences ne

3° est plus sur par de l'actation position, le appara en l'acte interférances et la tray en l'acte interférances et qu'ont être déterminé en l'étoignant et en le taillumant, l'utilisateur est invité à essayer de contiger les interférences en appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception

- Augmenter la distance entre l'équipement et le récepteur.

- Branchez l'appareil sur une prise de courant d'un circuit différent de celui auquel le récepteur est branché.

- Consultez votre revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil peut ne pas causer d'interférences nuisibles

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un

annuler le droit de l'utilisateur à utiliser l'équipement.

Nom du produit : Adoptérateur secteur

Numero DE MODIFI : 109300-237, 1128160-237

Télécopieur : [phone]

Courriel: [e-mail]

Cet appareil a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B,

conformément à la partie 10 des régions de la FIS. Ces limites sont congôts pour offir une protection mispagnable contre les interférences nuisibles dans une installation résidentielle. Cet annareil pénière

utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux

instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause

des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en l'éteignant et

en le radiomant, t'utilisation est invise à essayer de combér les interférences en appliquant une ou plusieurs des solutions suivantes.

measures

• Réorienter ou déplacer l'antenne de réception

• Augmenter la distance entre l'équipement et le récepteur.

- Branchez l'appareil sur une prise de courant d'un circuit différent de celui auquel le récepteur est branché.

- Consultez votre revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Cet appareil peut ne pas causer d'interférences nuisibles

2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un

Pôle modification non agrédeblement approxérate par la porte responsabilité de la déterminée pourrate appuler le droit de l'utilisateur à utiliser d'équipement

Nous, TP-Link Systems Inc., avons déterminé que l'équipement présenté ci-dessus est conforme aux

nomes techniques applicables, FCC partie 15. Aucune modin Téquinement, et celui-ci est correctement entretenu et utilisé

[Non-Text]

Date de publication : 09/06/2025

Déclaration d'Industrie Canada

CAN ICES-003 (B)/NMB-003 (B)

Avertissement relatif au marquane CE

Le produit certifié est foumi avec les systèmes foumis pour fournir des documents normatifs sur le produit, donc передбачені чинними законодячими актами України.

Avis BSMI

Exigences de montage mural

Pour fixer l'appareil au mur, utilisez deux vis conformes à la norme ANSI B1.1 n° 4, (n° 5) ou n° 6 et d'une longueur supérieure à 7,5 mm. Une fois les vis fixées au mur, la distance entre la tête de vis et le mur doit être supérieure à 1,5 mm.

La norme ANSI

B1.1 4# (5#) 6# est conforme à la norme ANSI B1.1 4# (5#) 6#.

7.5mm

1

Explication des symboles figurant sur l'étiquette du produit

Remarque : L'étiquette du produit se trouve au bas du produit.

Lais syrboles peuvent varier selon les produits

Symbolle•	Explication
	Équipement de classeII
	Équipement de classe II avec mise à la terre fonctionnelle
	Courant alternatif
	Courant confinuDC
	Poiété du connecteur d'alimentation CC
	Pour sage immétrie apparaient
	Tension dangereuse
	Attention, risque d'électrocution
	marquage de l'efficatité énergétique
	mise à la terre de protection
	Terre
	chêasis ou chêasis
	mise à la terre fonctionnelle
	Attention, surface chaude
	Prudence
	Manuel d'utilisation
	Allendre
	"ONTOFF" (appuyer-appuyer)× N × ( )
	Fusiles
	Le stipule est utilisé au neutré N
	SUBST
	RECYCLAGE
	Ce produit porte le symbole de tri sélectif des déchets d'équipements électriques et électroniques (DEEE). Cela signifie qu'il doit être traité conformément à la directive européenne 2012/19UE afin d'être recyclé de demandants et ainsi minimiser son impact sur l'environnement. Les utilisateurs ont le choix de confier leur produit à un organisme de recyclage complètent ou au détaillant lors de l'achat d'un nouvel équipem électrique ou électronique.La directive 2012/19IEU relative aux normes DEEE
	Attention, évitez d'écouter à un volume sonore élevé pendant de longues périodes.
	Déconcession, toutes les prises électriques
m	Interrupter de construction à mini-espèce
μ	Interrupter à micro-entretter (pour la version américaine)Interrupter à micro-entretter / micro-déconnexion (pour les versions autres que la version américaine)(US )
	/ US
t	Interrupter sans entretter (dispositif de commutation à semi-conducteurs)
