OF 1100 E - Rabot Max Bahr - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rabot / Défonceuse
Marque	Max Bahr
Modèle	OF 1100 E
Alimentation	230 V ~ 50 Hz
Puissance absorbée	1100 W
Vitesse à vide	11 000 – 29 000 min⁻¹
Course de fraisage	55 mm
Capacité de serrage	6 mm et 8 mm
Poids net	7,5 kg
Poids brut	8,0 kg
Dimensions du colis	350 x 300 x 151 mm
Réglage de la profondeur	Butée revolver pour réglage progressif
Blocage de broche	Oui, pour changement de fraise
Régulation électronique de vitesse	Oui, vitesse variable
Surface du carter	Softpainted (revêtement doux)
Accessoires fournis	Mandrin 6 et 8 mm, adaptateur d'aspiration, guide parallèle, mallette de transport
Accessoires en option	Jeux de fraises (12 ou 50 pièces), table de défonceuse
Entretien	Nettoyer après usage, vérifier le carbone, graisser les parties mobiles
Sécurité	Débrancher avant tout réglage, utiliser des gants et lunettes

FOIRE AUX QUESTIONS - OF 1100 E Max Bahr

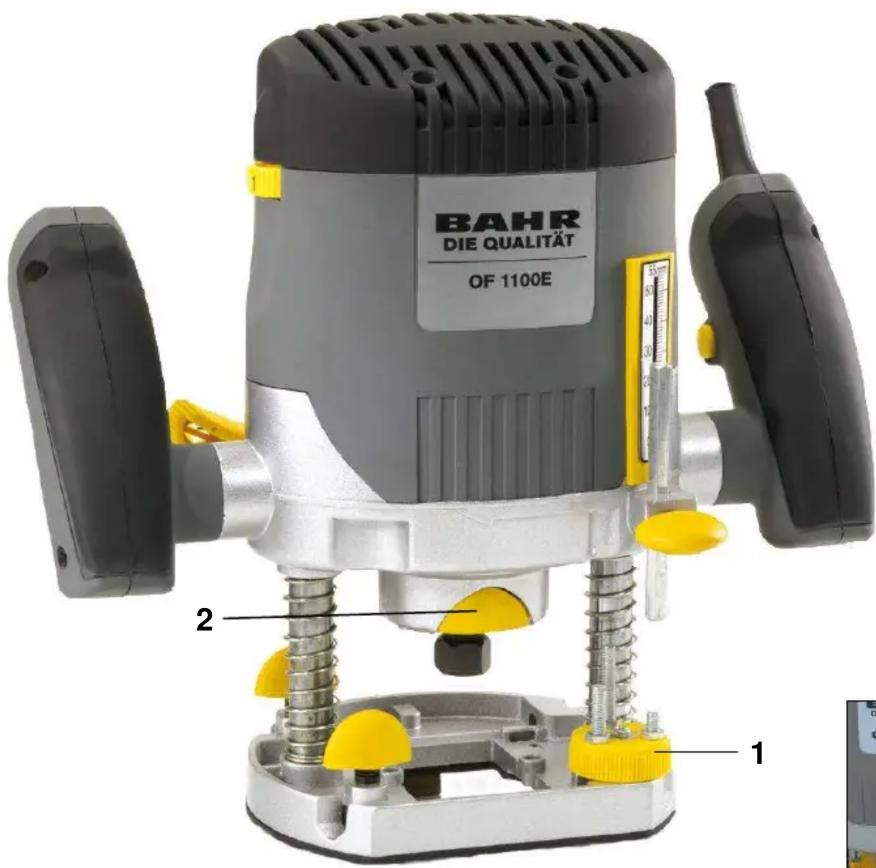

Comment régler la profondeur de fraisage sur la Max Bahr OF 1100 E ?

Utilisez la butée révolver (1) située sur le côté de l'appareil. Tournez le bouton pour sélectionner la profondeur souhaitée par paliers.

Comment changer la fraise sur le rabot OF 1100 E ?

Appuyez sur le blocage de broche (2) pour immobiliser l'arbre, puis desserrez l'écrou de serrage à l'aide d'une clé. Remplacez la fraise et resserrez.

Quels sont les diamètres de fraises compatibles ?

La machine accepte les fraises avec queue de 6 mm ou 8 mm. Le mandrin fourni permet de serrer ces deux diamètres.

Comment régler la vitesse de rotation ?

Tournez la molette de régulation électronique (3) sur le dessus de l'appareil. La vitesse varie de 11 000 à 29 000 tr/min en continu.

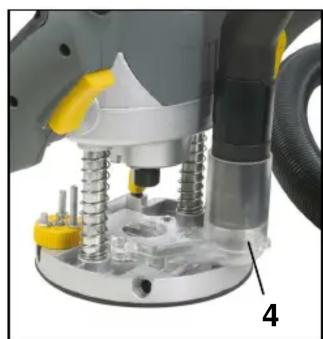

Puis-je utiliser un aspirateur avec ce rabot ?

Oui, un adaptateur d'aspiration (4) est fourni. Branchez-le sur votre aspirateur pour une extraction optimale des poussières.

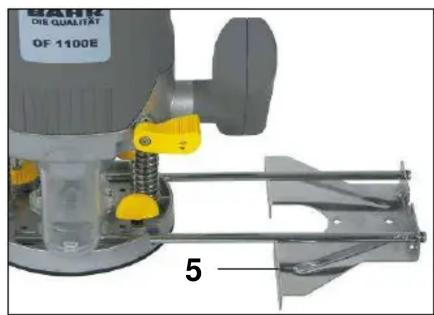

Comment utiliser le guide parallèle ?

Fixez le guide parallèle (5) à la semelle de l'appareil à l'aide des vis. Réglez la distance souhaitée pour des coupes rectilignes.

Quel entretien régulier est nécessaire ?

Nettoyez l'appareil après chaque utilisation, vérifiez l'état des charbons et lubrifiez les parties mobiles avec une huile légère. Consultez la notice pour plus de détails.

Le rabot OF 1100 E est-il lourd ?

Le poids net est de 7,5 kg, ce qui le rend stable mais nécessite une manipulation précautionneuse pour les travaux verticaux.

Quelles sont les consignes de sécurité essentielles ?

Débranchez toujours l'appareil avant tout réglage ou changement d'accessoire. Portez des lunettes de protection et des gants. Ne travaillez pas avec des vêtements amples.

Où trouver des pièces de rechange pour Max Bahr OF 1100 E ?

Contactez le service après-vente de Max Bahr ou cherchez en ligne avec la référence 44.711.01. Les accessoires optionnels (fraises, table) sont également disponibles.

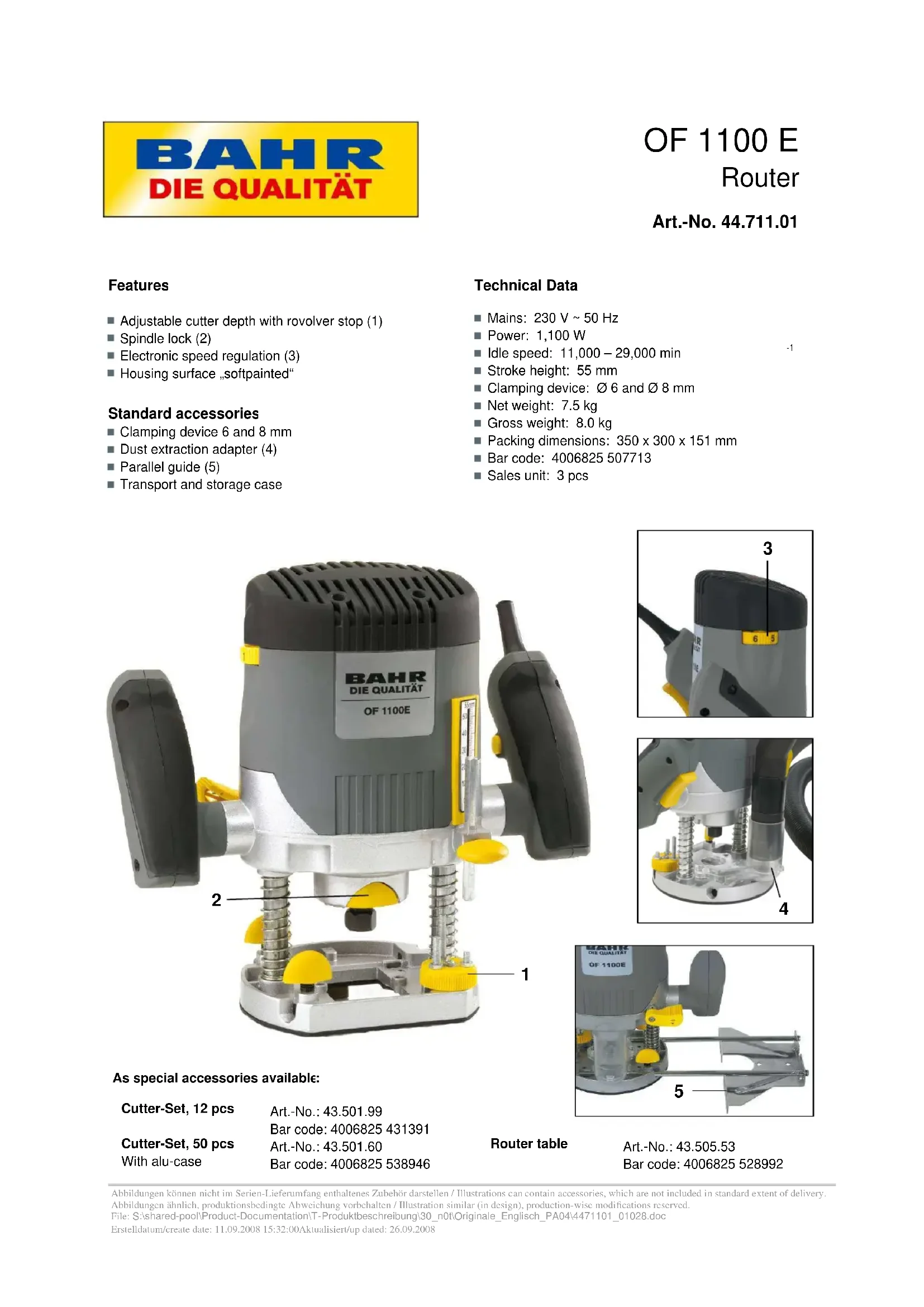

MODE D'EMPLOI OF 1100 E Max Bahr

BAHR

DIE QUALITÄT

OF 1100 E

Router

Art.-No. 44.711.01

Features

■ Adjustable cutter depth with rovolver stop (1)
■ Spindle lock (2)
■ Electronic speed regulation (3)
■ Housing surface „softpainted“

Standard accessories

■ Clamping device 6 and 8 mm
■ Dust extraction adapter (4)
Parallel guide (5)
■ Transport and storage case

Technical Data

■ Mains: 230 V \~ 50 Hz
Power: 1,100 W
- Idle speed: 11,000 – 29,000 min -1
■ Stroke height: 55 mm
■ Clamping device: ∅ 6 and ∅ 8 mm
■ Net weight: 7.5 kg
■ Gross weight: 8.0 kg
■ Packing dimensions: 350 x 300 x 151 mm
■ Bar code: 4006825 507713
■ Sales unit: 3 pcs

BAHR DIE QUALITÄT OF 1100E 2 1

3 6 5

Close-up of a mechanical device with springs and tubing, labeled with number 4 (no visible text or symbols)

BANK DIE QUALITAT OF 1100E 5

As special accessories available:

Cutter-Set, 12 pcs

Cutter-Set, 50 pcs

With alu-case

Art.-No.: 43.501.99

Bar code: 4006825 431391

Art.-No.: 43.501.60

Bar code: 4006825 538946

Router table

Art.-No.: 43.505.53

Bar code: 4006825 528992
