HCS T1 - équipements de mesure HILTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de béton connecté
Marque	Hilti
Modèle	HCS T1
Catégorie	Équipements de mesure
Dimensions (approx.)	5 x 5 x 2 cm
Poids (approx.)	50 g
Alimentation	Pile interne (type CR2032 ou similaire)
Autonomie de la pile	Environ 2 ans
Portée de transmission	Jusqu'à 30 m
Fonctions principales	Surveillance de la température du béton, estimation de la résistance, enregistrement des données, transmission sans fil via application mobile
Capteurs intégrés	Température, émetteur radio
Interface de communication	Bluetooth ou protocole propriétaire (dans la bande 2.4 GHz)
Application mobile	Hilti Concrete Sensors (iOS et Android)
Stockage des données	Sur le capteur (jusqu'à 2 ans) et synchronisation avec l'application
Activation	Exposition à une lumière vive (soleil ou lampe de poche)
Fixation	Sur barre d'armature ou grillage, à moins de 15 cm de la surface du béton
Entretien et nettoyage	Éviter de marcher sur les capteurs ; nettoyer avec un chiffon sec si nécessaire
Sécurité	Conforme FCC (2AA9B04) et IC (12208A-04) ; ne pas exposer à des températures extrêmes
Informations générales	Utilisation pour le suivi de la cure du béton dans les projets de construction
Contenu de l'emballage	Capteur(s) HCS T1, guide de démarrage rapide

FOIRE AUX QUESTIONS - HCS T1 HILTI

Comment activer le capteur HCS T1 ?

Exposez le capteur à une lumière vive, comme la lumière du soleil ou une lampe de poche. Le voyant rouge doit clignoter pour indiquer qu'il est activé.

Comment fixer le capteur sur une armature ?

Attachez le capteur à une barre d'armature ou à un grillage à l'aide de attaches, en vous assurant que le code QR est orienté vers le haut. Fixez-le en au moins deux points pour assurer sa stabilité.

Quelle est la portée de communication avec l'application ?

La portée peut atteindre jusqu'à 30 mètres dans des conditions ouvertes. Approchez votre appareil mobile du capteur pour collecter les données.

Combien de temps dure la batterie du capteur ?

La batterie intégrée a une autonomie d'environ 2 ans dans des conditions normales d'utilisation.

Est-ce que le capteur est étanche ?

Le capteur est conçu pour être noyé dans le béton. Il résiste à l'humidité du béton frais, mais l'étanchéité exacte n'est pas spécifiée. Évitez de le plonger dans l'eau.

Comment lire les données du capteur ?

Utilisez l'application Hilti Concrete Sensors. Approchez votre appareil mobile du capteur (dans un rayon de 30 m) et l'application récupèrera automatiquement les données.

Puis-je utiliser plusieurs capteurs dans un même projet ?

Oui, l'application permet d'ajouter plusieurs capteurs et de les associer à différentes coulées de béton. Scannez le code QR de chaque capteur pour les enregistrer.

Que signifie le voyant rouge clignotant ?

Un voyant rouge clignotant indique que le capteur est activé et prêt à être utilisé. Si le voyant est éteint, réexposez-le à la lumière.

Comment mettre au rebut le capteur en fin de vie ?

Conformément aux réglementations locales, le capteur contient des composants électroniques. Ne le jetez pas avec les déchets ménagers. Recyclez-le via une filière DEEE.

L'application Hilti Concrete Sensors est-elle compatible avec tous les smartphones ?

L'application est disponible sur iOS et Android. Assurez-vous que votre appareil dispose du Bluetooth et d'une version récente du système d'exploitation.

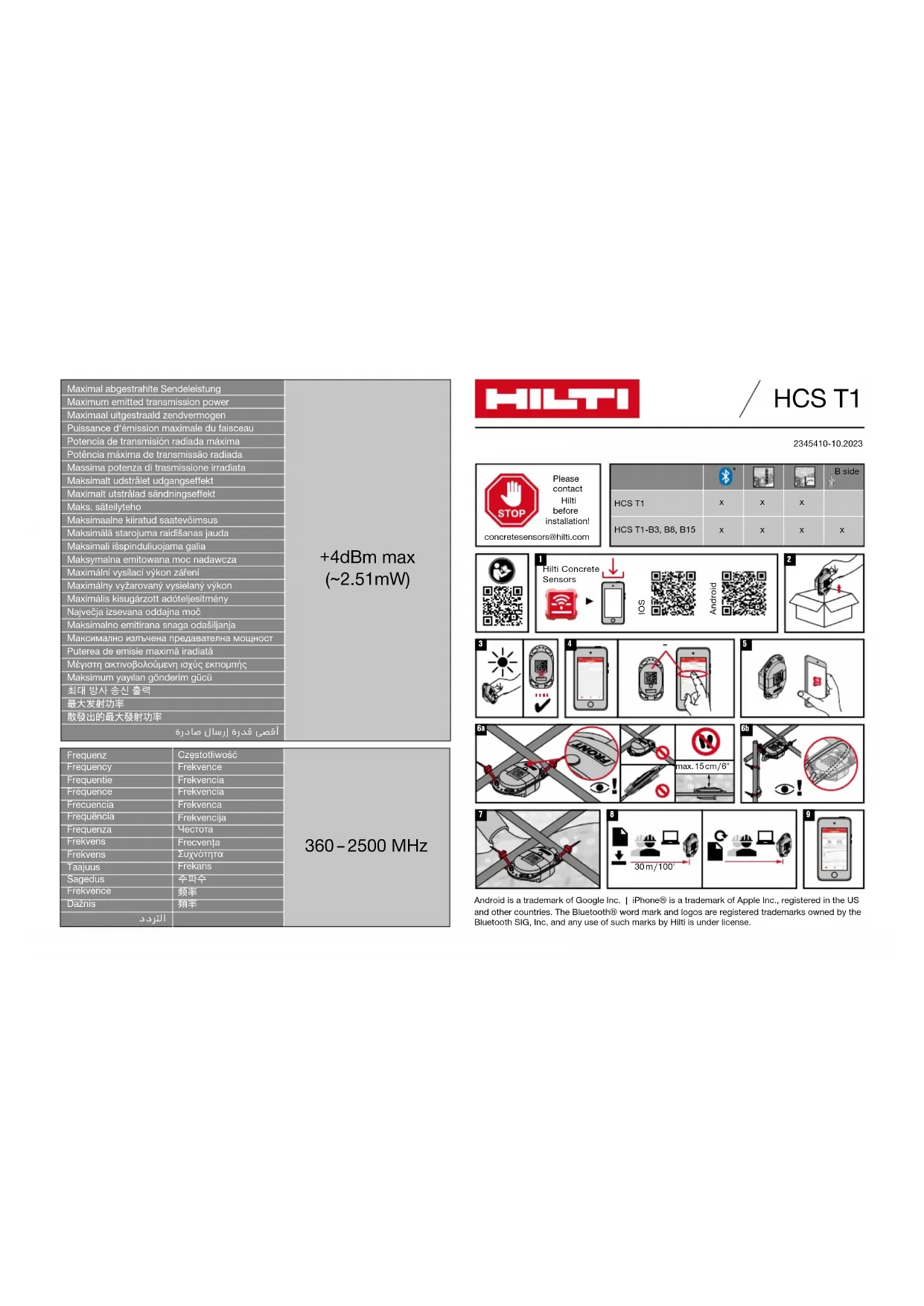

MODE D'EMPLOI HCS T1 HILTI

Télécharger l'application Hilti Concrete Sensors (disponible sur iOS et Android)

Étape 2

Retirer les capteurs de leur emballage, que vous avez l'intention d'installer dans votre prochaine coulée de béton.

Étape 3

Activer les capteurs en les exposant à une lumière vive. Si le voyant rouge ne clignote pas, essayer d'utiliser une lampe de poche ou de les exposer directement à la lumière du soleil.

Étape 4

Suivre les instructions de l'application pour ajouter un projet et les coulées de béton respectives. Y compris le nom et la date de la coulée. (Android: Utiliser le signe plus (+) pour ajouter). Vérifier la zone de coulage sur le plan d'étage et décider de l'emplacement prévu des capteurs. Marquer la surface de chaque capteur avec son nom prévu. Marquer clairement le plan d'étage sur papier pour indiquer le nom et l'emplacement de chaque capteur. (Facultatif voir dans l'application les instructions sur la façon d'ajouter le plan d'étage et de marquer l'emplacement de chaque capteur).

Sélectionner la coulée à laquelle les capteurs sont destinés. Sélectionner Ajouter un capteur. (Android: Utiliser le signe plus (+) pour ajouter)

Étape 5

Scanner le code QR, entrer le nom du capteur et enregistrer.

Étape 6a

Fixer le capteur à une barre d'armature ou à un grillage à l'intersection pour en assurer la stabilité et le fixer en deux points au minimum. IMPORTANT: Vérifier que le code QR est orienté vers le haut. Faire attention à ne pas marcher sur les capteurs. Le capteur ne doit pas se trouver à plus de 6 pouces de la surface du béton.

Étape 6b

Pour les capteurs avec câble et sonde de température ("côté B"), veiller à ce que la grande extrémité (émetteur radio) est proche de la surface du béton (la profondeur maximale de l'émetteur est de 6"). Veiller à ce que le câble soit enroulé (voir image 9b) autour de la barre d'armature de manière à éviter tout arrachement pendant la coulée du béton. Fixer la sonde de température ("côté B") au point de surveillance prévu et fixer le câble à la barre d'armature.

Étape 7

Couler le béton.

Étape 8

Pour appeler les données, rapprochez votre appareil mobile du capteur à environ 30 m. Pour mettre à jour les données, approchez-vous à nouveau du capteur. Répétez l'appel pour tous les capteurs utilisés.

Étape 9

Se connecter aux capteurs aussi souvent que nécessaire pour suivre les progrès. Les capteurs stockent toutes les données à bord pendant toute la durée de vie de la batterie (\~2 ans) et seront également stockées dans l'application mobile une fois qu'elles auront été collectées.

hu

Korak 1

Preuzmite Hilti Concrete Sensors aplikaciju (dos-tupna za iOS i Android).

Korak 2

Contient FCC : 2AA9B04

Contient IC : 12208A-04

Cet appareil est conforme au paragraphe 15 des dispositions FCC et RSS-210 de IC. La mise en service est soumise aux deux conditions suivantes : (1) Cet appareil ne devrait pas générer de rayonnements nuisibles et (2) l'appareil doit absorber toutes sortes de rayonnements, y compris les rayonnements entraînant des opérations indésirables.
