Caractéristique	Détails
Type de produit	Commutateur Ethernet non manageable
Ports	8 ports Gigabit Ethernet 10/100/1000 Mbps
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Alimentation	Alimentation externe 100-240V AC
Dimensions	26.5 x 10.5 x 2.5 cm
Poids	1.2 kg
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10% à 90% sans condensation
Installation	Montage sur bureau ou sur rack
Garantie	2 ans
Sécurité	Protection contre les surcharges et les courts-circuits

FOIRE AUX QUESTIONS - TPE-TG82ES TRENDNET

Comment réinitialiser le commutateur TRENDNET TPE-TG82ES ?

Pour réinitialiser le commutateur TRENDNET TPE-TG82ES, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière du commutateur pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi le commutateur ne s'allume-t-il pas ?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment configurer le commutateur TRENDNET TPE-TG82ES ?

Le commutateur TRENDNET TPE-TG82ES est un modèle plug-and-play, donc aucune configuration n'est nécessaire. Il suffit de le brancher et de connecter vos appareils.

Le commutateur ne détecte pas certains appareils. Que faire ?

Assurez-vous que les câbles Ethernet utilisés sont en bon état et compatibles (minimum Catégorie 5e). Vérifiez également que les appareils sont allumés et correctement connectés au commutateur.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Un voyant d'alimentation allumé indique que le commutateur est sous tension, et les voyants de port allumés indiquent que les appareils sont connectés et fonctionnels.

Le commutateur chauffe-t-il trop ?

Il est normal que le commutateur chauffe légèrement pendant son fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé. Si la chaleur est excessive, déconnectez-le et vérifiez les connexions.

Puis-je utiliser le TRENDNET TPE-TG82ES avec un routeur ?

Oui, le TRENDNET TPE-TG82ES peut être utilisé avec un routeur pour étendre votre réseau. Connectez simplement un port du routeur à un port du commutateur.

Quels types de câbles sont compatibles avec le TRENDNET TPE-TG82ES ?

Le TRENDNET TPE-TG82ES est compatible avec les câbles Ethernet de Catégorie 5e et supérieurs.

Comment mettre à jour le firmware du commutateur ?

Pour mettre à jour le firmware, visitez le site Web de TRENDNET, téléchargez la dernière version du firmware pour le TPE-TG82ES et suivez les instructions fournies dans le manuel de l'utilisateur.

MODE D'EMPLOI TPE-TG82ES TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation et configuration du matériel

1. Avant de commencer

Contenu de l'emballage

• TPE-TG50ES/TPE-TG82ES
• Guide d'installation rapide
• Cordon d'alimentation

- Connecteur TPE-TG50ES (48V DC, 0.8A) / TPE-TG82ES (54V DC, 1.67A)

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble réseau

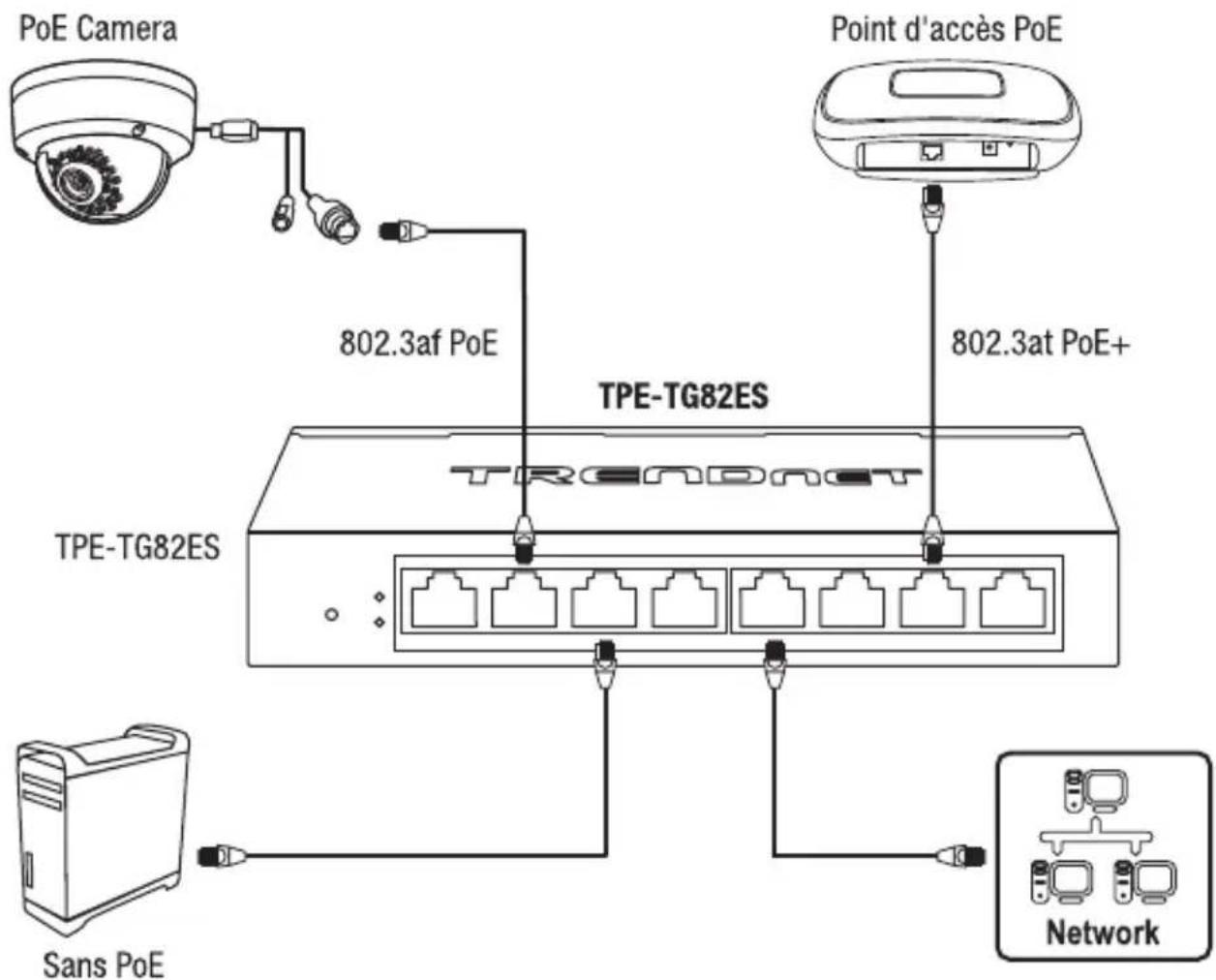

2. Références rapides

Remarque: Le modèle de switch peut être différent de celui montré dans l'exemple ci-dessous.

PoE Camera 802.3af PoE Point d'accès PoE 802.3at PoE+ TPE-TG82ES TRENDNET TPE-TG82ES Sans PoE Network

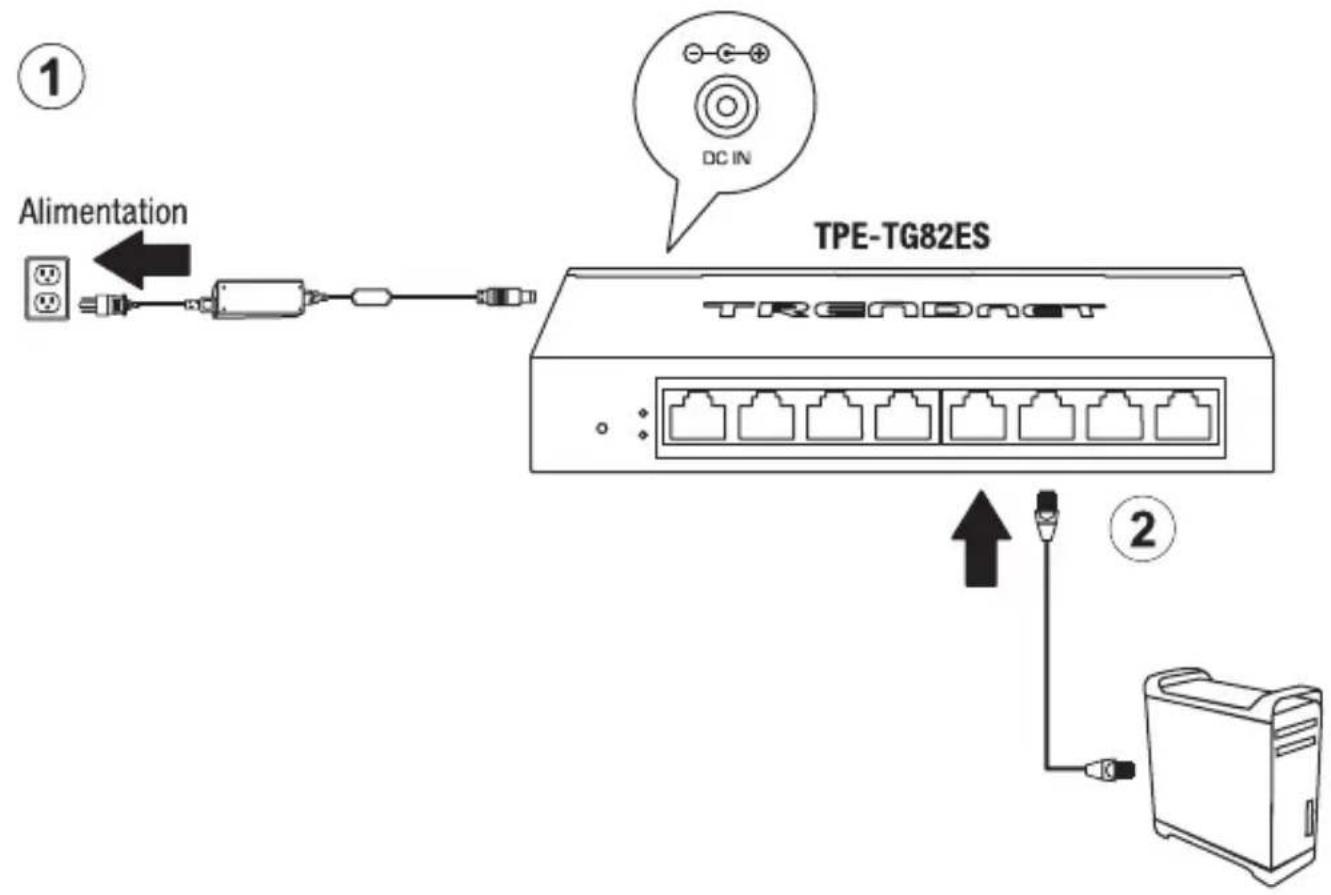

3. Installation et configuration du matériel

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

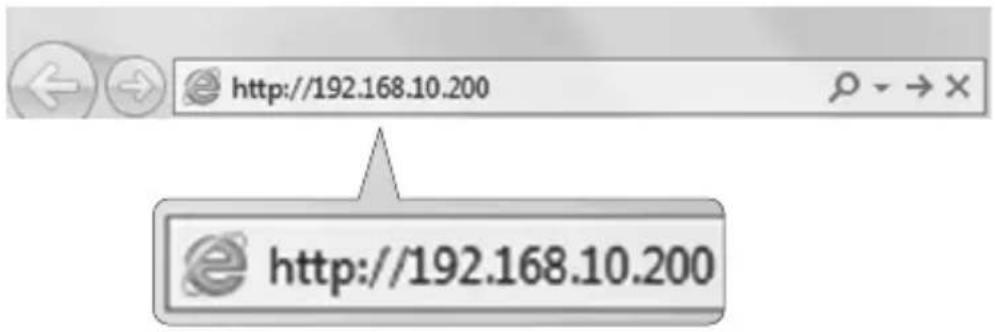

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200.

http://192.168.10.200 http://192.168.10.200

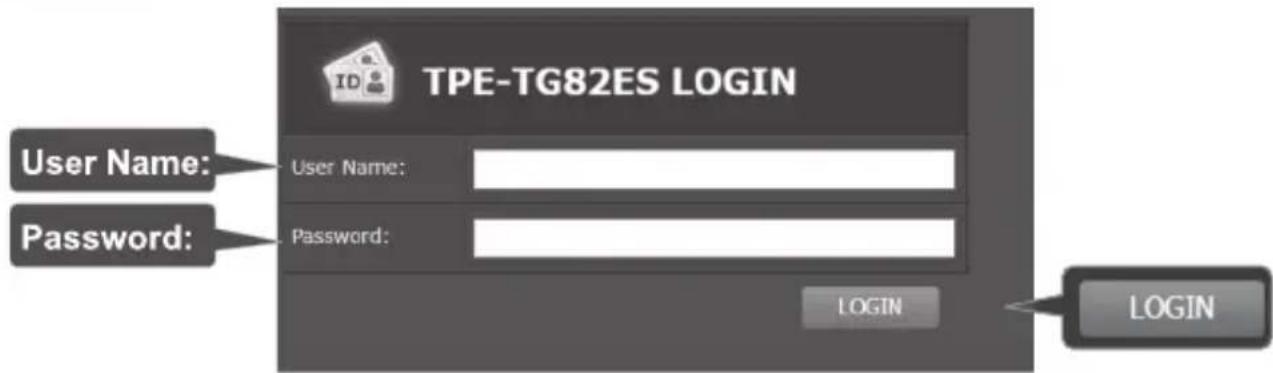

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur LOGIN. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.

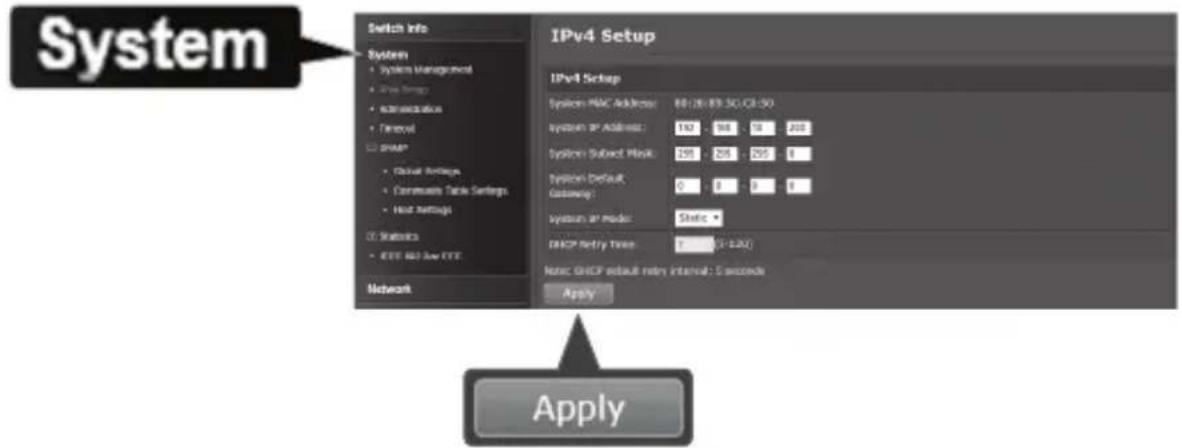

1. Cliquez sur System (Système) et ensuite sur IPv4 Setup (Configuration IPv4).
2. Configurez le switch afin qu'il corresponde aux exigences de votre réseau. Cliquez sur Apply (Appliquer).

System Switch Info System • System Management • Drive Group • Administration • Network □ network • Global Settings • Community Table Settings • Host Settings □ Statistics • ETTA 80 Low ETTA Network IPv4 Setup IPv4 Setup System MAC Address: 88 (26, 89, 30, 03:30) system IP Address: 142 98 92 208 System Select Block: 295 256 295 8 system Default: Customing: system IP Model: Static * DHCP Nettry Time: 7 (3:30) Note DHCP default netry Interval: 5 seconds Apply Apply

1. Cliquez sur OK.

192.168.10.200 says

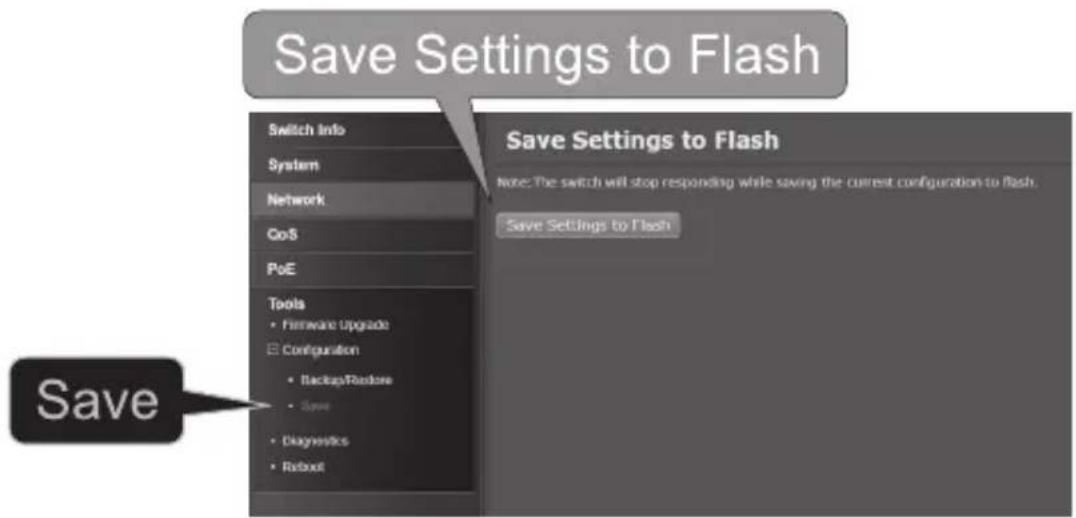

1. Dans le panneau de gauche, cliquez sur Tools (Outils), sur Configuration et enfin sur Save (Enregistrer).
2. Cliquez sur Save Settings to Flash (Enregistrer les paramètres sur mémoire Flash) (bouton).

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPE-TG50ES/TPE-TG82ES, Veuillez consulter le Guide de l'utilisateur sur la page d'assistance de TRENDnet, www.trendnet.com/support.

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TPE-TG50ES / TPE-TG82ES

Nom du produit: Switch PoE+ EdgeSmart Gigabit à 5 ports / Switch PoE+ EdgeSmart Gigabit à 8 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

CEM EN 55032:2015 (CISPR32:2015) (Class B)

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 55024:2010+A1:2015

Ce produit est conforme à la directives suivante.

Directives Directive EMC 2014/30/UE

Réglement REACH (UE) N° 1907/2006

Directive Low Voltage 2014/35/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 27 Juin, 2018

Nom: Sonny Su
