Caractéristiques	Détails
Type de produit	Commutateur réseau
Nombre de ports	24 ports Gigabit Ethernet
Norme Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Vitesse de transfert	10/100/1000 Mbps
PoE (Power over Ethernet)	Oui, jusqu'à 30W par port
Alimentation	Alimentation externe, 100-240V AC
Dimensions	440 x 180 x 44 mm
Poids	3.5 kg
Température de fonctionnement	0°C à 50°C
Garantie	2 ans
Utilisation recommandée	Idéal pour les réseaux d'entreprise et les bureaux
Maintenance	Nettoyage régulier et vérification des connexions
Sécurité	Fonctionnalités de sécurité avancées, VLAN, contrôle d'accès
Informations supplémentaires	Installation facile, compatible avec tous les systèmes d'exploitation

FOIRE AUX QUESTIONS - TPE-5240WS TRENDNET

Comment réinitialiser le TRENDNET TPE-5240WS aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation situé à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi mon TRENDNET TPE-5240WS ne reconnaît-il pas certains appareils ?

Vérifiez que les appareils sont correctement connectés via des câbles Ethernet fonctionnels. Assurez-vous également que les ports du commutateur ne sont pas défectueux en testant d'autres ports.

Comment configurer les VLAN sur le TRENDNET TPE-5240WS ?

Accédez à l'interface web du commutateur en entrant son adresse IP dans un navigateur. Connectez-vous avec vos identifiants, puis naviguez vers les paramètres VLAN pour créer et gérer vos VLAN.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Testez avec une autre prise électrique ou un autre adaptateur si nécessaire.

Comment mettre à jour le firmware du TRENDNET TPE-5240WS ?

Téléchargez la dernière version du firmware depuis le site officiel de TRENDNET. Ensuite, accédez à l'interface web du commutateur, allez dans la section de mise à jour du firmware et suivez les instructions pour télécharger le fichier.

Le TRENDNET TPE-5240WS supporte-t-il l'alimentation par Ethernet (PoE) ?

Oui, le TRENDNET TPE-5240WS supporte la technologie PoE, permettant d'alimenter des appareils compatibles via le câble Ethernet.

Comment résoudre des problèmes de lenteur sur mon réseau avec le TRENDNET TPE-5240WS ?

Vérifiez la bande passante utilisée par les appareils connectés. Assurez-vous qu'il n'y a pas de boucles réseau et que les câbles Ethernet utilisés sont de bonne qualité et adaptés à vos besoins.

Est-il possible de gérer le TRENDNET TPE-5240WS à distance ?

Oui, vous pouvez gérer le commutateur à distance en utilisant son interface web, à condition qu'il soit correctement configuré pour l'accès à distance.

MODE D'EMPLOI TPE-5240WS TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation et configuration du matériel

1. Avant de commencer

Contenu de l'emballage

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble réseau

Équipement optionnel

• Un rack standard 19 pouces
- Module SFP (par ex. TE100-MGBFX, TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D3, TEG-MGBS10D5, TEG-MGBS40D3, TEG-MGBS40D5)

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble Ethernet/réseau
• Réseau existant avec accès Internet et serveur DHCP pour l'adressage IP automatique (requis pour la configuration avec TRENDnet Hive Cloud Management - outils de gestion du cloud Hive de TRENDnet- uniquement)

Puissance maximale sur Ethernet Budget

TPE-1620WS PoE Power Budget: 185W	TPE-5240WS PoE Power Budget: 370W	TPE-1620WSF PoE Power Budget: 370W
TPE-5048WS PoE Power Budget: 740W	TPE-2840WS PoE Power Budget: 185W	TPE-30284 PoE Power budget: 370W
TPE-5028WS PoE Power Budget: 370W	TPE-204US PoE Power budget: 370W	TPE-1021WS PoE Power budget: 130W

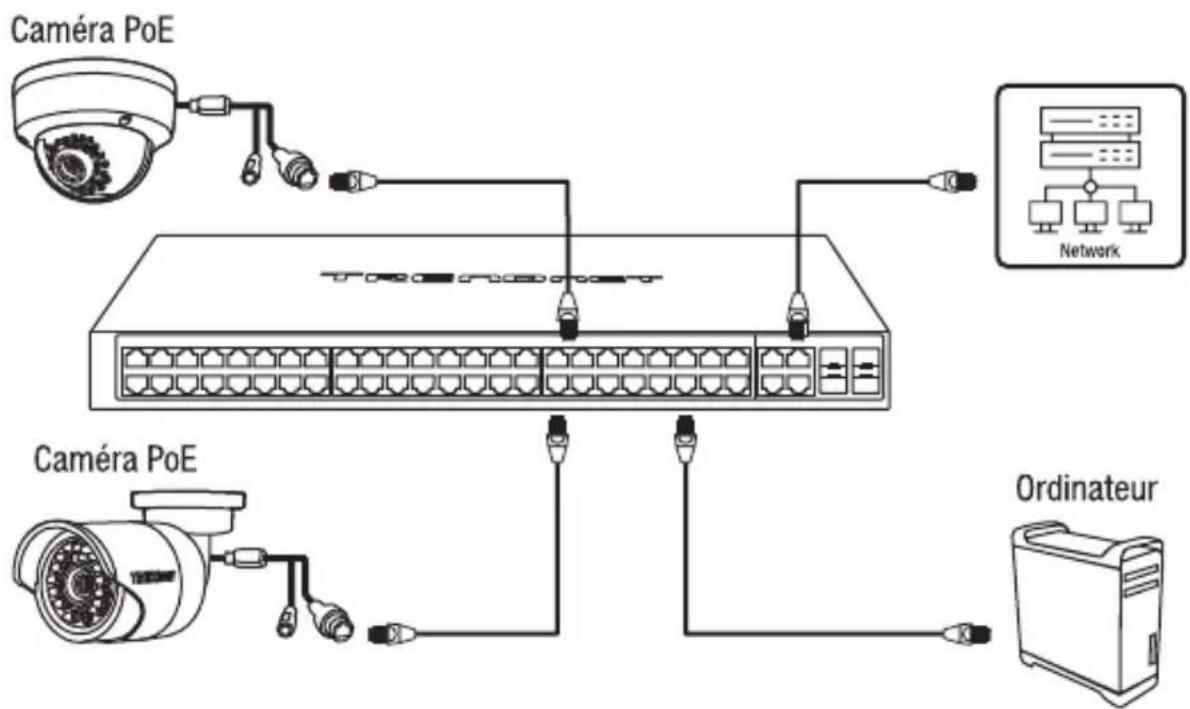

2. Références rapides

Caméra PoE Network Caméra PoE Ordinateur

Remarque: Le modèle de switch peut être différent de celui montré dans l'exemple ci-dessous.

3. Installation et configuration du matériel

Remarque: Si vous configurez le switch pour qu'il soit géré à partir de votre compte cloud TRENDnet Hive existant, veuillez suivre les étapes de la section A: Configurer le switch avec TRENDnet Hive Cloud Management. Si vous configurez le switch pour la gestion du réseau local uniquement, veuillez suivre les étapes de la section B: Configurer le switch pour la gestion du réseau local.

Section A: Configurer le switch avec TRENDnet Hive Cloud Management

Remarque: La configuration avec TRENDnet Hive Cloud Management nécessite un réseau existant avec un accès Internet et un serveur DHCP pour l'adressage IP automatique. Le switch doit être configuré pour atteindre l'Internet afin de se connecter à votre compte TRENDnet Hive Cloud Management.

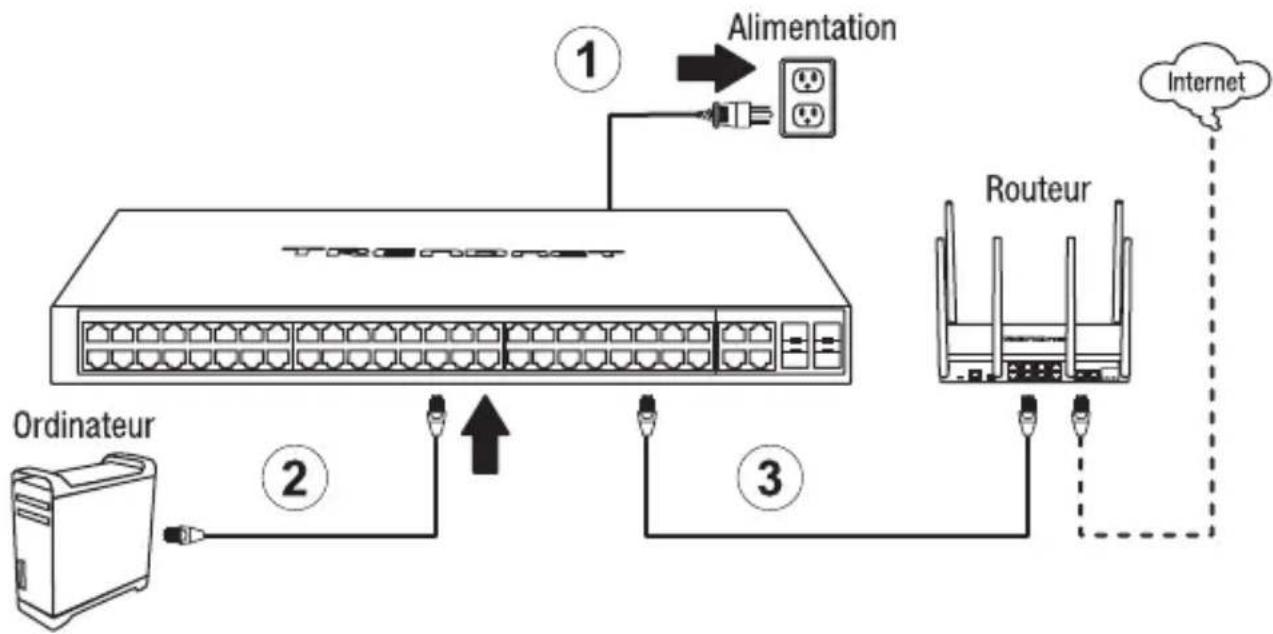

1. Branchez le cordon d'alimentation fourni à l'entrée d'alimentation du switch et à une prise de courant.
2. Connectez un câble Ethernet/réseau à votre ordinateur et à l'un des ports du switch.
3. Connectez un autre câble Ethernet/réseau à l'un des ports de votre switch et à votre réseau ou routeur existant avec accès Internet et serveur DHCP pour l'adressage IP automatique.

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

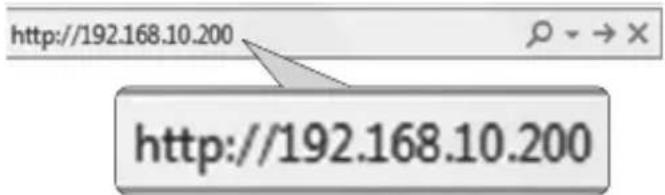

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200 / 255.255.255.0.

http://192.168.10.200 http://192.168.10.200

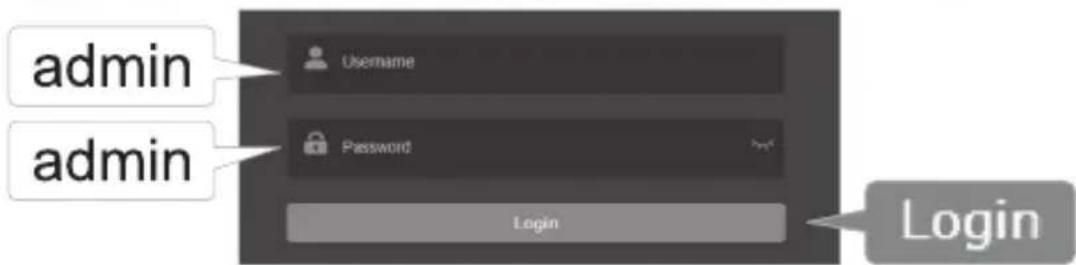

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.


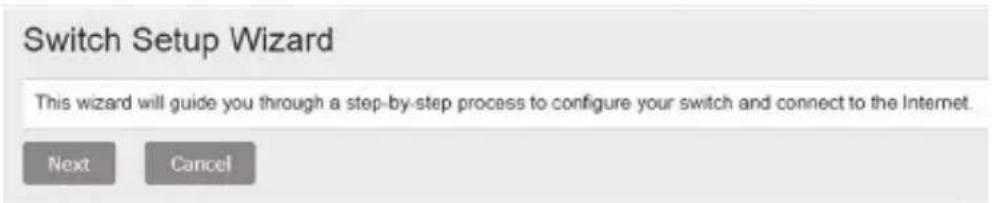

1. Cliquez sur Next (Suivant) dans la fenêtre Switch Setup Wizard (Assistant de configuration du switch).

Remarque: Si l'assistant de configuration du switch n'apparaît pas, vous pouvez cliquer sur le bouton set up wizard (Assistant de configuration) dans la partie supérieure droite de la page de gestion du switch pour accéder à l'assistant de configuration du switch.

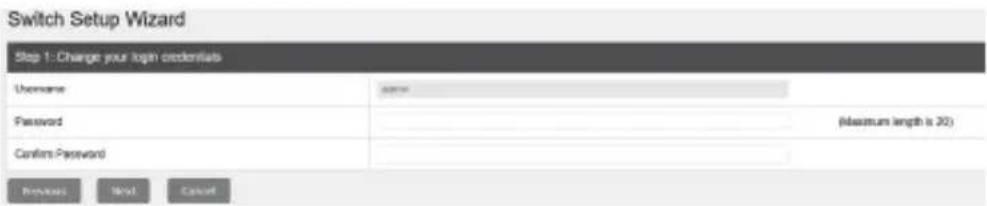

1. Vous pouvez modifier le mot de passe administrateur du switch en saisissant le nouveau mot de passe dans les champs prévus à cet effet, puis cliquez sur Next (Suivant).

Remarque: Si vous saisissez un nouveau mot de passe, veuillez noter que vous devrez utiliser ce nouveau mot de passe lorsque vous vous connecterez à la page de gestion du switch pour accéder à la gestion locale.

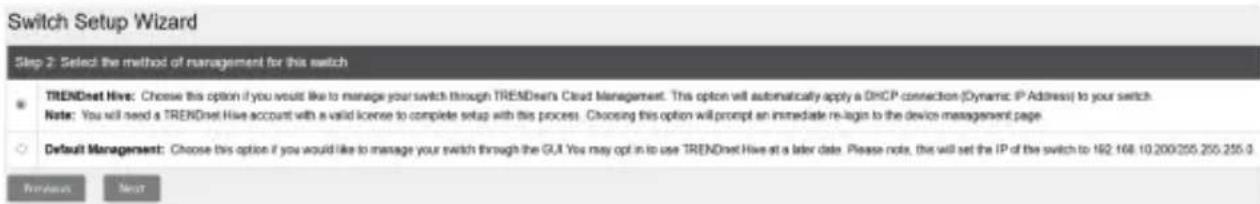

1. Pour la méthode de gestion, sélectionnez TRENDnet Hive.

Remarque: La configuration avec TRENDnet Hive Cloud Management nécessite un réseau existant avec un accès Internet et un serveur DHCP pour l'adressage IP automatique. Le switch doit être configuré pour atteindre l'Internet afin de se connecter à votre compte TRENDnet Hive Cloud Management. Si le switch ne parvient pas à obtenir les paramètres d'adresse IP et de DNS du serveur DHCP et ne parvient pas à accéder à Internet, l'enregistrement du switch sur votre compte TRENDnet Hive Cloud management échouera.

1. Après avoir sélectionné TRENDnet Hive, cliquez sur Next (Suivant) et modifiez les paramètres de l'adaptateur réseau de votre ordinateur pour obtenir une adresse IP automatiquement afin de poursuivre avec l'assistant d'installation.

Remarque: Après avoir sélectionné l'option TRENDnet Hive et cliqué sur Suivant, le switch changera immédiatement ses paramètres d'adresse IP par défaut en DHCP et obtiendra les paramètres d'adresse IP de votre réseau existant.

Previous

Next

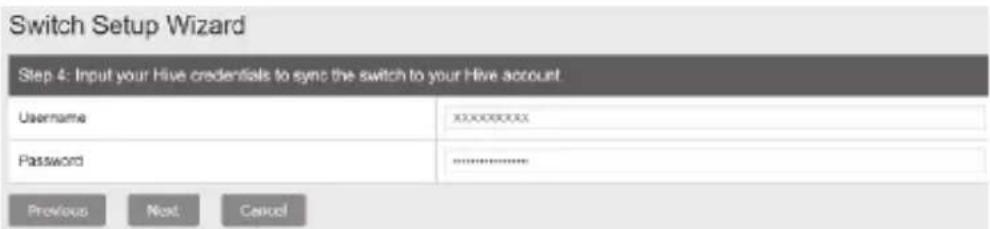

1. Saisissez les informations d'identification du compte utilisateur de votre compte TRENDnet Hive Cloud Management pour que le switch soit enregistré sur votre compte, puis cliquez sur Next (Suivant).

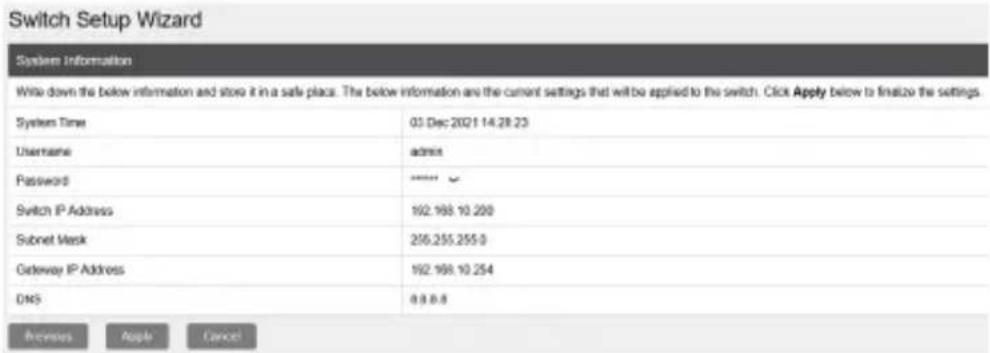

1. La page de résumé affiche tous les paramètres de configuration qui ont été appliqués par l'intermédiaire de l'assistant de configuration. Cliquez sur Apply (Appliquer) pour terminer l'installation.

Remarque: Vous pouvez noter les nouveaux paramètres de mot de passe et d'adresse IP pour l'accès à la gestion locale du switch.

1. Pour vérifier que le switch est maintenant enregistré avec succès dans votre compte TRENDnet Hive Cloud Management, le bouton Hive dans la partie supérieure droite sera vert pour indiquer que l'enregistrement a réussi.

Section B: Configurer le switch pour la gestion du réseau local

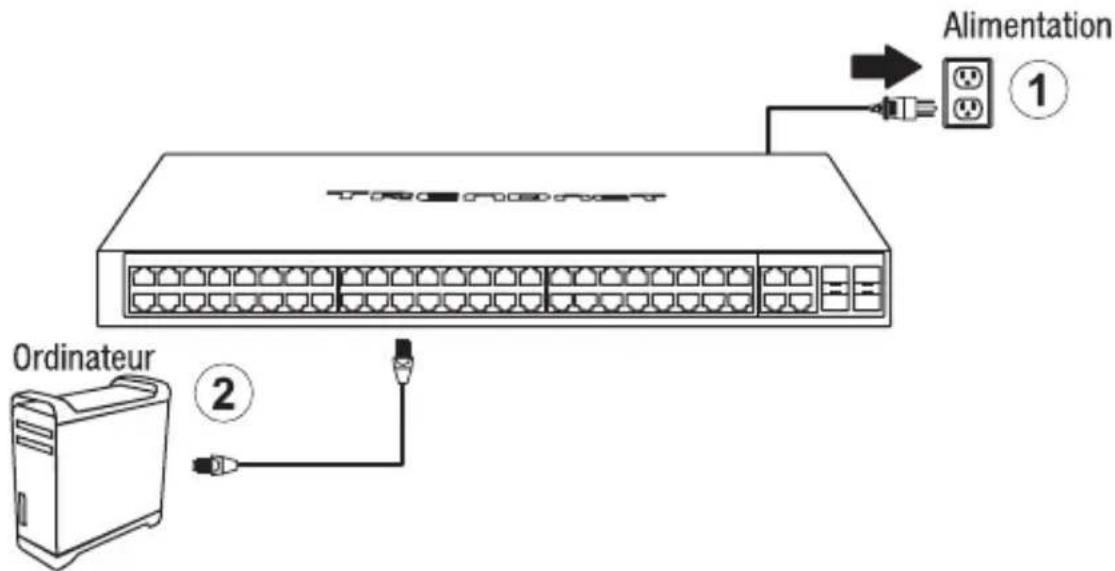

1. Branchez le cordon d'alimentation fourni à l'entrée d'alimentation du switch et à une prise de courant.
2. Connectez un câble Ethernet/réseau à votre ordinateur et à l'un des ports du switch.

Alimentation 1 Ordinateur 2

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

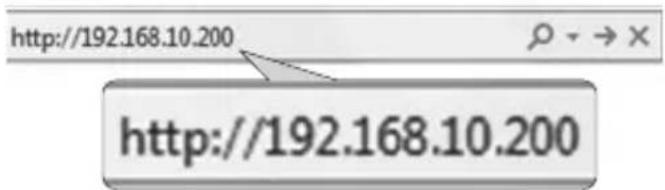

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200 / 255.255.255.0.

http://192.168.10.200 http://192.168.10.200

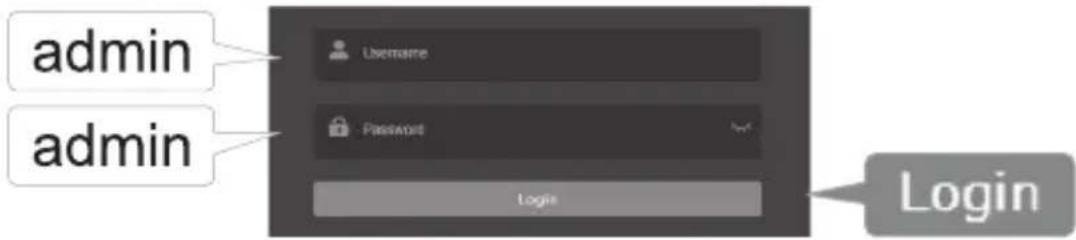

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.


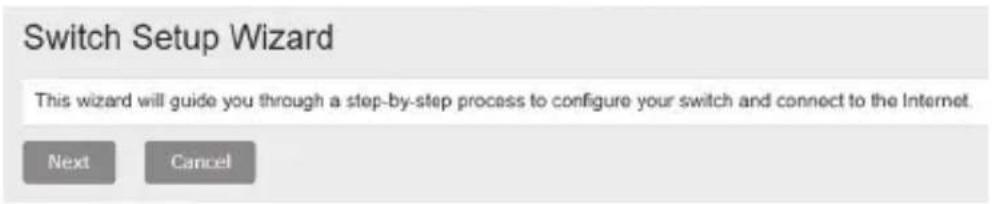

1. Cliquez sur Next (Suivant) dans la fenêtre Switch Setup Wizard (Assistant de configuration du switch).

Note: Si l'assistant de configuration du switch n'apparaît pas, vous pouvez cliquer sur le bouton set up wizard (Assistant de configuration) dans la partie supérieure droite de la page de gestion du switch pour accéder à l'assistant de configuration du switch.

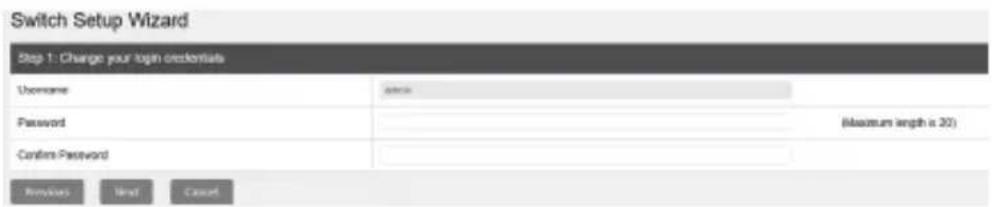

1. Vous pouvez modifier le mot de passe administrateur du switch en saisissant le nouveau mot de passe dans les champs prévus à cet effet, puis cliquez sur Next (Suivant).

Note: Si vous saisissez un nouveau mot de passe, veuillez noter que vous devrez utiliser ce nouveau mot de passe lorsque vous vous connecterez à la page de gestion du switch pour accéder à la gestion locale.

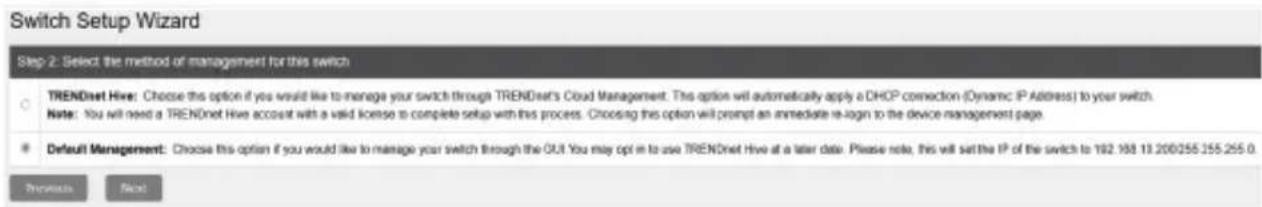

1. Pour la méthode de gestion, sélectionnez Default Management (Gestion par défaut).

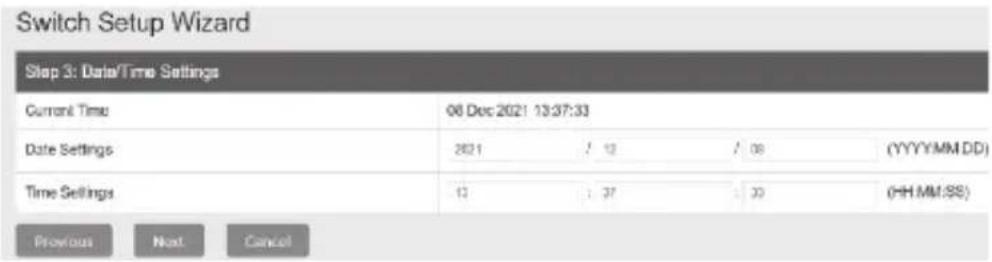

1. Configurez les paramètres de date et d'heure du switch, puis cliquez sur Next (Suivant).

Switch Setup Wizard Step 3: Date/Time Settings Current Time 06 Dec 2021 13:37:33 Date Settings 2021 / 12 / 08 (YYYY/MM/DD) Time Settings 12 / 37 / 33 (HH MM/SS) Previous Next Cancel

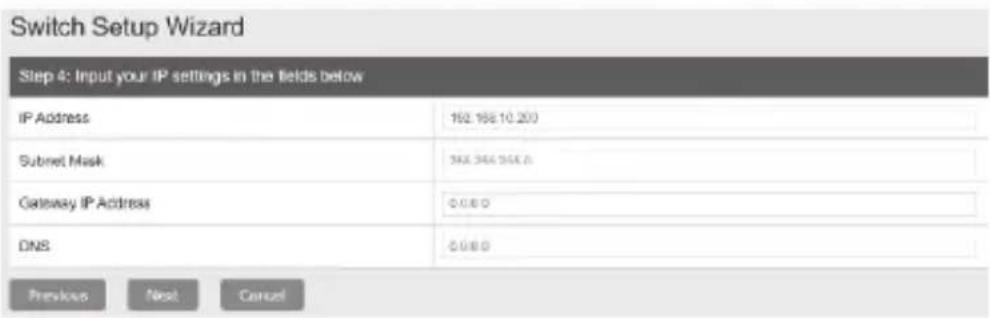

1. Configurez l'adresse IP, le masque de sous-réseau, l'adresse IP de la passerelle et les paramètres DNS du switch afin qu'ils correspondent aux exigences de votre réseau existant à l'aide des champs fournis, puis cliquez sur Next (Suivant).

Remarque: Si les paramètres de l'adresse IP du switch sont modifiés pour un sous-réseau IP différent, tels que 192.168.1.x, 192.168.2.x, etc., les paramètres de l'adaptateur réseau de votre ordinateur devront être modifiés pour correspondre aux nouveaux paramètres d'adresse IP configurés sur le switch afin d'accéder à la page de gestion du switch.

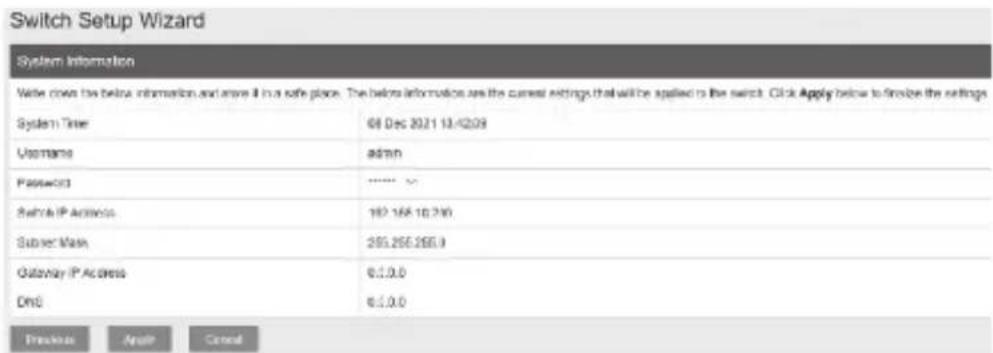

1. La page de résumé affiche tous les paramètres de configuration qui ont été appliqués par l'intermédiaire de l'assistant de configuration. Cliquez sur Apply (Appliquer) pour terminer l'installation.

Remarque: Vous pouvez noter les nouveaux paramètres de mot de passe et d'adresse IP pour l'accès à la gestion locale du switch.

1. Si vous désirez découvrir aisément tous les Switches de gestion Internet du réseau, assignez une adresse IP, modifiez le mot de passe et effectuez la mise à jour du firmware. Ensuite installez l'utilitaire de gestion Internet. Suivez les étapes ci-dessous.
2. Pour télécharger la dernière version du guide de l'utilisateur, veuillez vous rendre sur: http://www.trendnet.com/support et sélectionnez Switch Model ans la liste déroulante Téléchargement de produits.

Nom du produit: Switch PoE+ 123W Web smart Gigabit à 10 ports / Switch PoE+ Web smart Gigabit à 20 ports /

Switch PoE+ 370W Web smart Gigabit à 20 ports / Switch PoE+ Web smart Gigabit à 28 ports /

Switch PoE+ Web smart Gigabit à 28 ports / Switch PoE+ Web smart Gigabit à 52 ports /

Switch PoE+ Web smart Gigabit à 52 ports /

Switch PoE+ Web smart Gigabit à 28 ports avec 10G logements SFP+

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014 + A11: 2017

CEM EN 55035:2017+A11:2020 (TPE-1021WS, TPE-1620WS, TPE-1620WSF, TPE-2840WS, TPE-5028WS, TPE-5240WS, TPE-5048WS, TPE-30284)

EN 55032:2015+A11:2020 (Class A)(TPE-1021WS, TPE-1620WS, TPE-1620WSF, TPE-2840WS,

Ce produit est conforme à la directives suivante.

Déclaration: Directive CEM 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 07 janvier, 2022

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

Lloyd

1) Température de fonctionnement ambiante élevée - Si l'appareil est installé dans un rack fermé ou à unités multiples, la température de fonctionnement ambiante du rack peut être supérieure à la température ambiante de la pièce. Il faut donc penser à installer l'équipement dans un environnement compatible avec la température ambiante nominale maximale recommandée par le fabricant (Tmra).
2) Débit d'air réduit - L'installation de l'équipement dans un rack doit être telle que la quantité d'air nécessaire à un fonctionnement en toute sécurité de l'équipement ne soit pas compromise.
3) Charge mécanique - L'installation de l'équipement dans le rack doit se faire de telle sorte à éviter tout risque d'accident dû à une charge mécanique inégale.
4) Surcharge des circuits - Il faut tenir compte de la connexion de l'équipement au circuit d'alimentation et de l'effet que la surcharge des circuits pourrait avoir sur la protection contre les surtensions et sur le câblage. Il convient de respecter les caractéristiques reprises sur la plaque signalétique du matériel.
5) Fiabilité de la mise à la terre - Une mise à la terre fiable de l'équipement monté en rack est recommandée. Il faut être particulièrement prudent aux connexions d'alimentation autres que les connexions directes au circuit de dérivation (par exemple, l'utilisation de blocs multiprises).

Installation en rack

Le switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements. Pour l'installer, placez les supports de fixation sur la face avant du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

银红电路

Fixation des supports sur le Switch

Utilisez ensuite les vis fournies avec le rack pour fixer le switch sur ce dernier.

Installation du switch sur un rack

TRENDNET®

Certifications

ATTENTION: Double pôle/fusible sur le neutre.

Technical Support

S'applique uniquement aux produits PoE: Ce produit doit être raccordé qu'aux réseaux PoE sans routage vers l'installation extérieure.

Advertencia

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.
