Marque	TRENDnet
Modèle	TPE-2840WS
Type de produit	Commutateur PoE+ Web Smart Gigabit
Nombre de ports	28 ports Gigabit Ethernet
Budget PoE total	185 W
Standard PoE supporté	IEEE 802.3af/at (PoE+)
Puissance PoE par port	Jusqu'à 30 W
Type de gestion	Web Smart, cloud via TRENDnet Hive
Adresse IP par défaut	192.168.10.200
Identifiants par défaut	admin / admin
Installation	Rack 19 pouces (supports et vis inclus)
Alimentation	Interne, secteur (cordon d'alimentation fourni)
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Certifications	EN 62368-1, EN 55032 (Classe A), EN 55035, CE
Fonctions de gestion avancées	VLAN, QoS, LACP, IGMP snooping, configuration via assistant
Mise à jour du firmware	Via interface web
Sécurité électrique	Double pôle et fusible sur le neutre ; mise à la terre requise
Contenu de l'emballage	Commutateur, cordon d'alimentation, câble Ethernet, supports de rack, vis, guide d'installation
Voyants LED	Alimentation, PoE, Link/Activité

FOIRE AUX QUESTIONS - TPE-2840WS TRENDNET

Comment configurer le switch avec TRENDnet Hive Cloud Management ?

Branchez l'alimentation et connectez le switch à votre réseau existant avec accès Internet et serveur DHCP. Accédez à l'interface via 192.168.10.200 (admin/admin). Dans l'assistant, sélectionnez TRENDnet Hive, puis saisissez les identifiants de votre compte cloud Hive. Le switch passera en DHCP et s'enregistrera automatiquement.

Comment réinitialiser le mot de passe administrateur ?

Connectez-vous à l'interface de gestion avec les identifiants par défaut admin/admin. Dans l'assistant de configuration (ou via les paramètres système), vous pouvez modifier le mot de passe. Si vous l'oubliez, vous devrez effectuer une réinitialisation matérielle (non détaillée dans la notice). Conservez le nouveau mot de passe en lieu sûr.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.10.200 avec un masque de sous-réseau 255.255.255.0.

Comment accéder à l'interface de gestion ?

Attribuez à votre ordinateur une adresse IP statique dans le sous-réseau 192.168.10.x (par exemple 192.168.10.25). Ouvrez un navigateur et saisissez http://192.168.10.200. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin.

Quel est le budget PoE total et combien de ports sont alimentés ?

Le budget PoE total est de 185 W. Tous les ports Gigabit peuvent fournir jusqu'à 30 W chacun selon la norme PoE+ (IEEE 802.3at). La puissance totale délivrée ne doit pas dépasser 185 W.

Puis-je installer ce switch dans un rack standard ?

Oui, le switch est conçu pour une installation dans un rack EIA standard de 19 pouces. Des supports de fixation et des vis sont fournis. Suivez les instructions : fixez les supports sur le switch, puis vissez le tout dans le rack en respectant les consignes de température, débit d'air et charge mécanique.

Quelles sont les précautions de sécurité à respecter ?

Assurez une mise à la terre fiable du switch. Ne surchargez pas les circuits. Tenez compte de la température ambiante élevée dans un rack fermé. Utilisez uniquement le cordon d'alimentation fourni et branchez-le sur une prise avec terre. L'appareil comporte un double fusible sur le neutre.

Comment mettre à jour le firmware du switch ?

Téléchargez la dernière version du firmware sur le site de TRENDnet (http://www.trendnet.com/support). Connectez-vous à l'interface de gestion, allez dans la section de mise à jour du firmware, sélectionnez le fichier et appliquez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Que faire si je ne peux pas accéder à l'interface de gestion ?

Vérifiez que votre ordinateur a une adresse IP statique dans le sous-réseau 192.168.10.x (par exemple 192.168.10.25). Assurez-vous que le câble Ethernet est correctement connecté. Si l'adresse IP du switch a été modifiée, vous devez adapter les paramètres réseau de votre ordinateur. En dernier recours, réinitialisez le switch aux paramètres d'usine (non détaillé dans cette notice).

Ce switch est-il compatible avec des caméras PoE ?

Oui, le switch prend en charge les caméras PoE (802.3af/at). Chaque port peut fournir jusqu'à 30 W, ce qui est suffisant pour la plupart des caméras IP. Le budget total de 185 W permet d'alimenter plusieurs caméras selon leur consommation.

MODE D'EMPLOI TPE-2840WS TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation et configuration du matériel

1. Avant de commencer

Contenu de l'emballage

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble réseau

Équipement optionnel

• Un rack standard 19 pouces
- Module SFP (par ex. TE100-MGBFX, TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D3, TEG-MGBS10D5, TEG-MGBS40D3, TEG-MGBS40D5)

Préalables à l'installation

• Un ordinateur avec un port Ethernet et le navigateur Web
  • Câble Ethernet/réseau
• Réseau existant avec accès Internet et serveur DHCP pour l'adressage IP automatique (requis pour la configuration avec TRENDnet Hive Cloud Management - outils de gestion du cloud Hive de TRENDnet- uniquement)

Puissance maximale sur Ethernet Budget

TPE-1620WS PoE Power Budget: 185W	TPE-5240WS PoE Power Budget: 370W	TPE-1620WSF PoE Power Budget: 370W
TPE-5048WS PoE Power Budget: 740W	TPE-2840WS PoE Power Budget: 185W	TPE-30284 PoE Power budget: 370W
TPE-5028WS PoE Power Budget: 370W	TPE-204US PoE Power budget: 370W	TPE-1021WS PoE Power budget: 130W

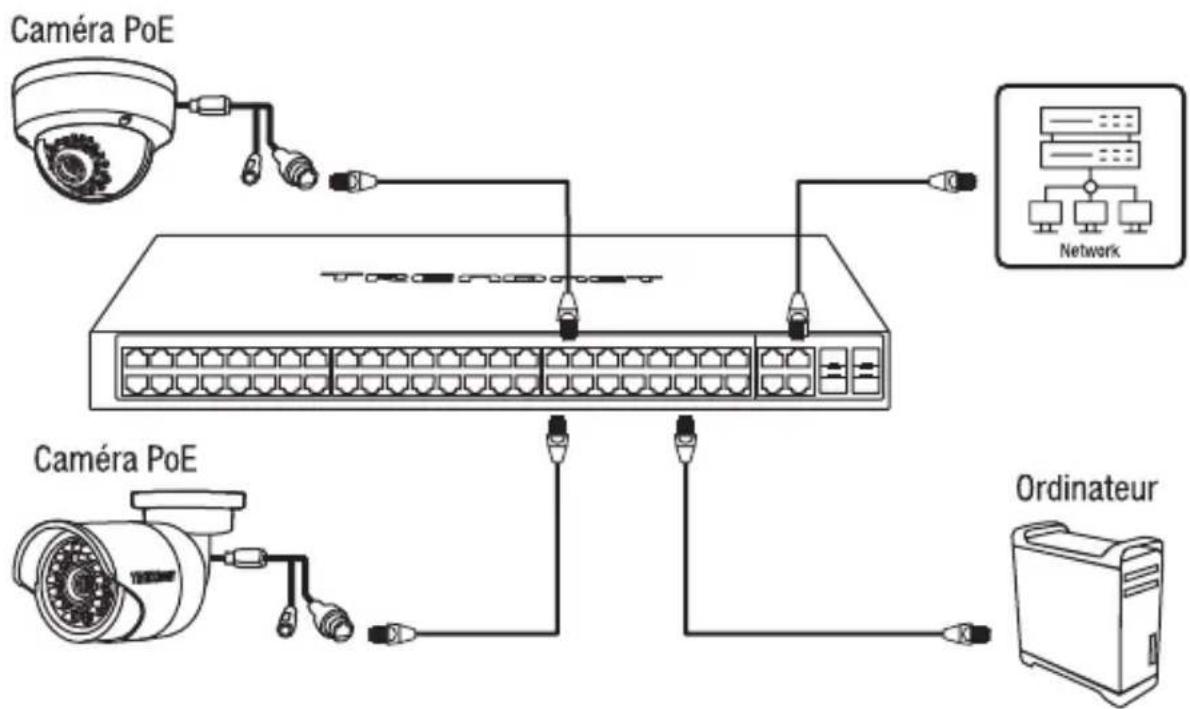

2. Références rapides

Remarque: Le modèle de switch peut être différent de celui montré dans l'exemple ci-dessous.

3. Installation et configuration du matériel

Remarque: Si vous configurez le switch pour qu'il soit géré à partir de votre compte cloud TRENDnet Hive existant, veuillez suivre les étapes de la section A: Configurer le switch avec TRENDnet Hive Cloud Management. Si vous configurez le switch pour la gestion du réseau local uniquement, veuillez suivre les étapes de la section B: Configurer le switch pour la gestion du réseau local.

Section A: Configurer le switch avec TRENDnet Hive Cloud Management

Remarque: La configuration avec TRENDnet Hive Cloud Management nécessite un réseau existant avec un accès Internet et un serveur DHCP pour l'adressage IP automatique. Le switch doit être configuré pour atteindre l'Internet afin de se connecter à votre compte TRENDnet Hive Cloud Management.

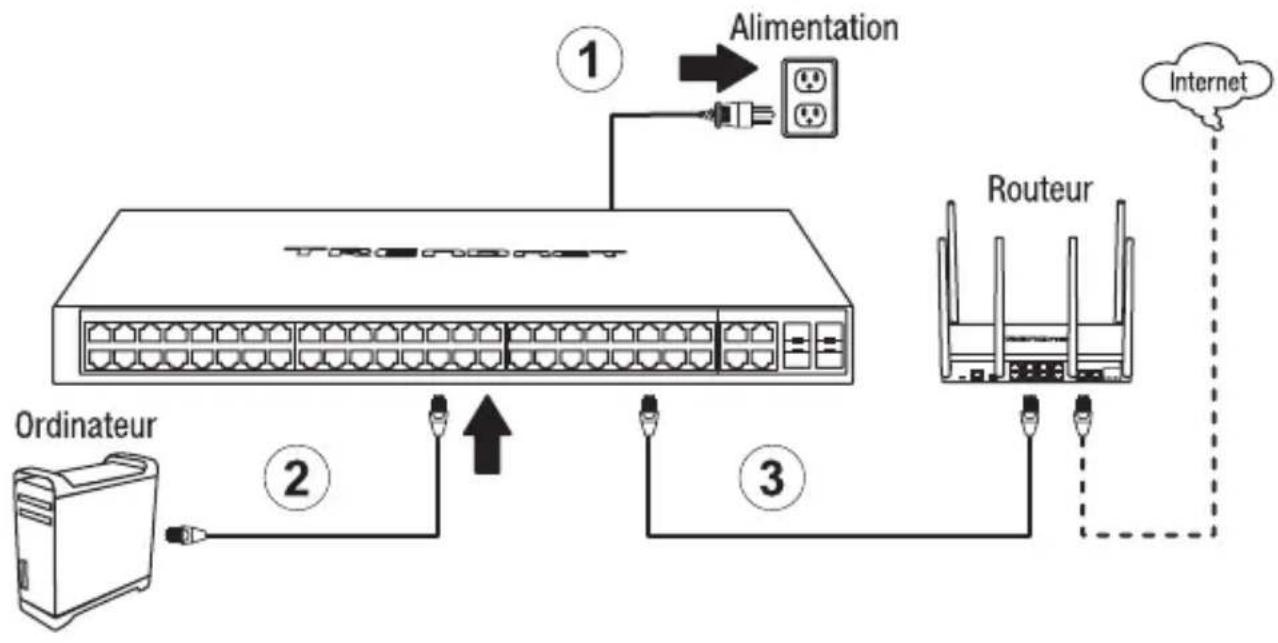

1. Branchez le cordon d'alimentation fourni à l'entrée d'alimentation du switch et à une prise de courant.
2. Connectez un câble Ethernet/réseau à votre ordinateur et à l'un des ports du switch.
3. Connectez un autre câble Ethernet/réseau à l'un des ports de votre switch et à votre réseau ou routeur existant avec accès Internet et serveur DHCP pour l'adressage IP automatique.

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

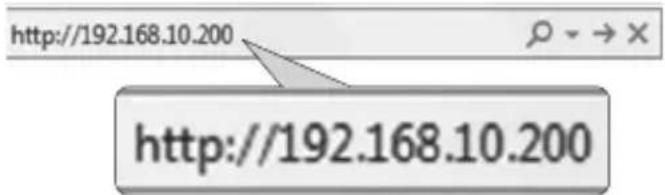

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200 / 255.255.255.0.

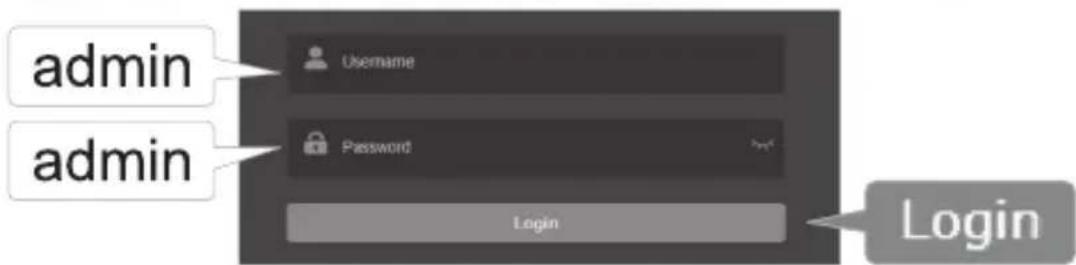

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.

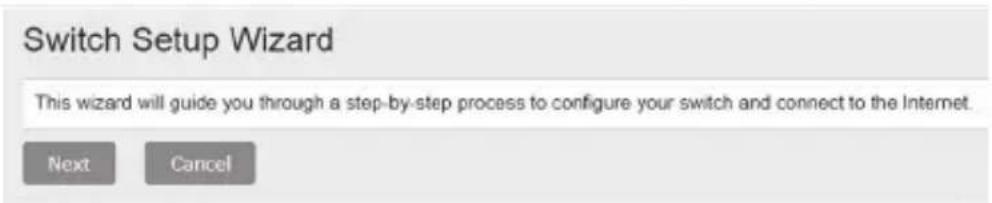

1. Cliquez sur Next (Suivant) dans la fenêtre Switch Setup Wizard (Assistant de configuration du switch).

Remarque: Si l'assistant de configuration du switch n'apparaît pas, vous pouvez cliquer sur le bouton set up wizard (Assistant de configuration) dans la partie supérieure droite de la page de gestion du switch pour accéder à l'assistant de configuration du switch.

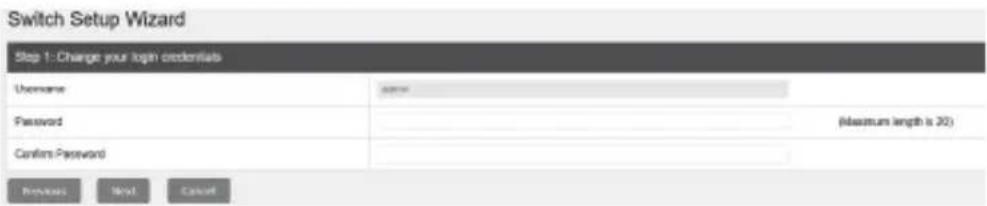

1. Vous pouvez modifier le mot de passe administrateur du switch en saisissant le nouveau mot de passe dans les champs prévus à cet effet, puis cliquez sur Next (Suivant).

Remarque: Si vous saisissez un nouveau mot de passe, veuillez noter que vous devrez utiliser ce nouveau mot de passe lorsque vous vous connecterez à la page de gestion du switch pour accéder à la gestion locale.

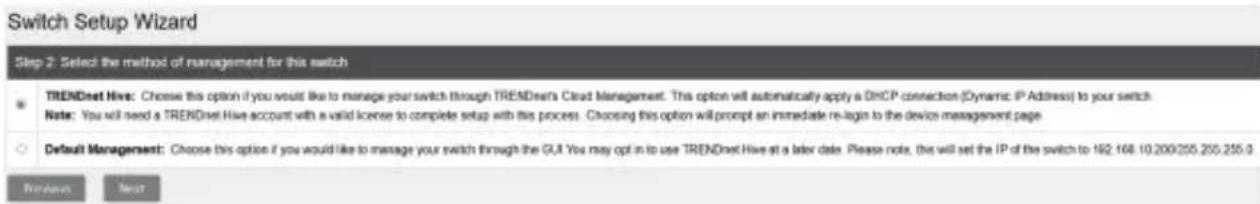

1. Pour la méthode de gestion, sélectionnez TRENDnet Hive.

Remarque: La configuration avec TRENDnet Hive Cloud Management nécessite un réseau existant avec un accès Internet et un serveur DHCP pour l'adressage IP automatique. Le switch doit être configuré pour atteindre l'Internet afin de se connecter à votre compte TRENDnet Hive Cloud Management. Si le switch ne parvient pas à obtenir les paramètres d'adresse IP et de DNS du serveur DHCP et ne parvient pas à accéder à Internet, l'enregistrement du switch sur votre compte TRENDnet Hive Cloud management échouera.

1. Après avoir sélectionné TRENDnet Hive, cliquez sur Next (Suivant) et modifiez les paramètres de l'adaptateur réseau de votre ordinateur pour obtenir une adresse IP automatiquement afin de poursuivre avec l'assistant d'installation.

Remarque: Après avoir sélectionné l'option TRENDnet Hive et cliqué sur Suivant, le switch changera immédiatement ses paramètres d'adresse IP par défaut en DHCP et obtiendra les paramètres d'adresse IP de votre réseau existant.

Previous

Next

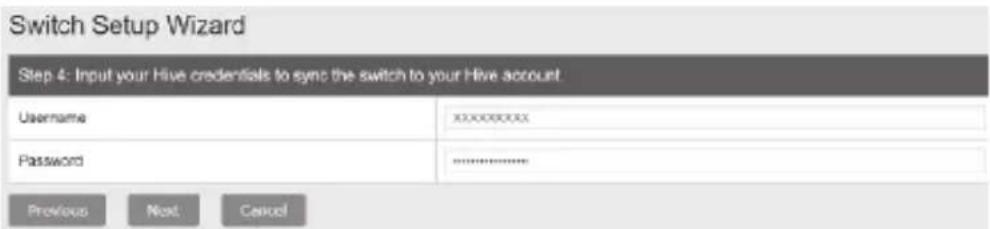

1. Saisissez les informations d'identification du compte utilisateur de votre compte TRENDnet Hive Cloud Management pour que le switch soit enregistré sur votre compte, puis cliquez sur Next (Suivant).

1. La page de résumé affiche tous les paramètres de configuration qui ont été appliqués par l'intermédiaire de l'assistant de configuration. Cliquez sur Apply (Appliquer) pour terminer l'installation.

Remarque: Vous pouvez noter les nouveaux paramètres de mot de passe et d'adresse IP pour l'accès à la gestion locale du switch.

1. Pour vérifier que le switch est maintenant enregistré avec succès dans votre compte TRENDnet Hive Cloud Management, le bouton Hive dans la partie supérieure droite sera vert pour indiquer que l'enregistrement a réussi.

Section B: Configurer le switch pour la gestion du réseau local

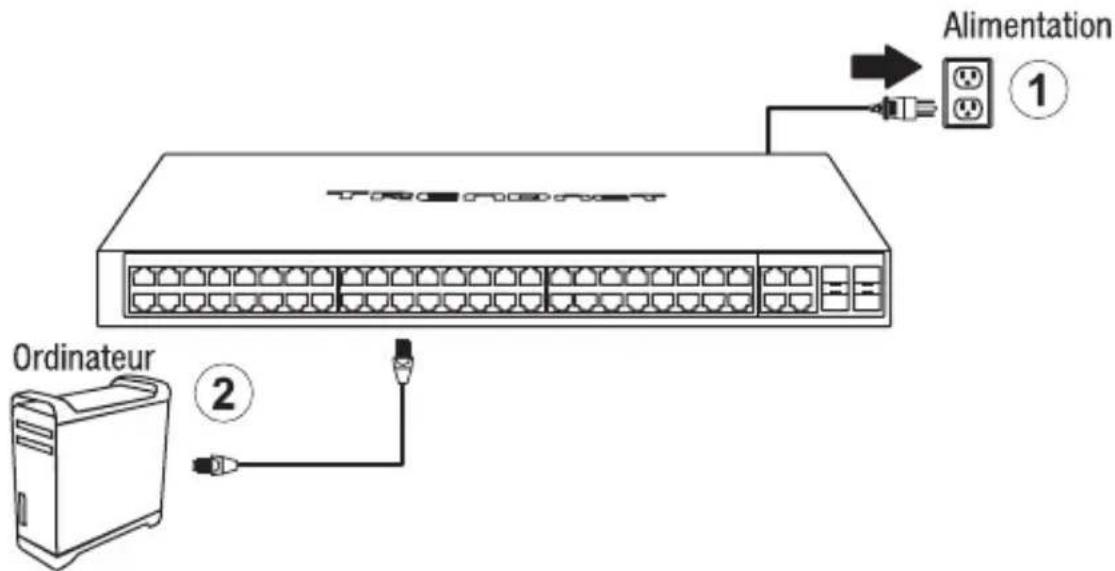

1. Branchez le cordon d'alimentation fourni à l'entrée d'alimentation du switch et à une prise de courant.
2. Connectez un câble Ethernet/réseau à votre ordinateur et à l'un des ports du switch.

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

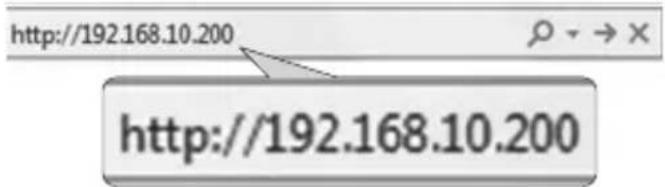

2. Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200 / 255.255.255.0.

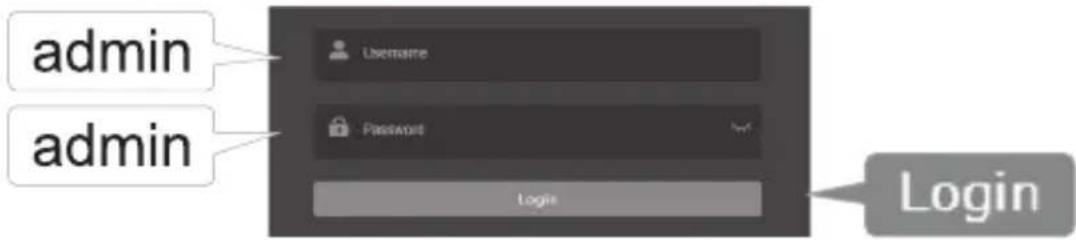

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur Login. Par défaut:

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.

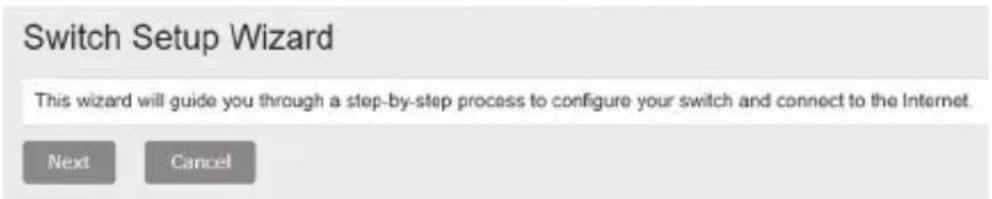

1. Cliquez sur Next (Suivant) dans la fenêtre Switch Setup Wizard (Assistant de configuration du switch).

Note: Si l'assistant de configuration du switch n'apparaît pas, vous pouvez cliquer sur le bouton set up wizard (Assistant de configuration) dans la partie supérieure droite de la page de gestion du switch pour accéder à l'assistant de configuration du switch.

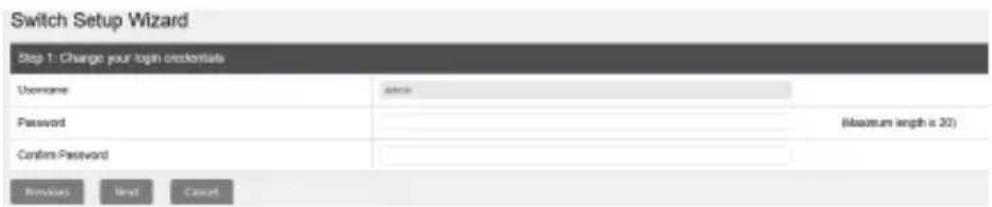

1. Vous pouvez modifier le mot de passe administrateur du switch en saisissant le nouveau mot de passe dans les champs prévus à cet effet, puis cliquez sur Next (Suivant).

Note: Si vous saisissez un nouveau mot de passe, veuillez noter que vous devrez utiliser ce nouveau mot de passe lorsque vous vous connecterez à la page de gestion du switch pour accéder à la gestion locale.

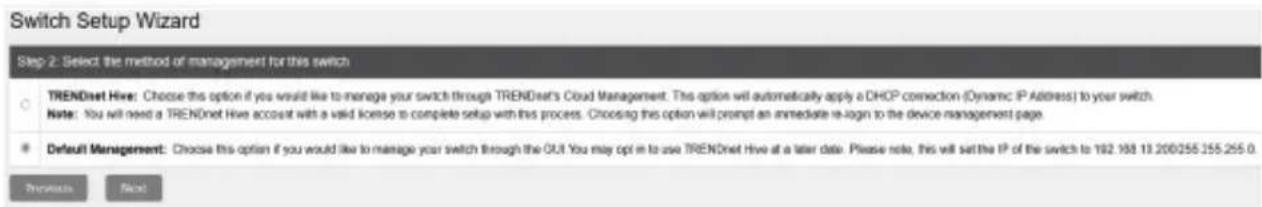

1. Pour la méthode de gestion, sélectionnez Default Management (Gestion par défaut).

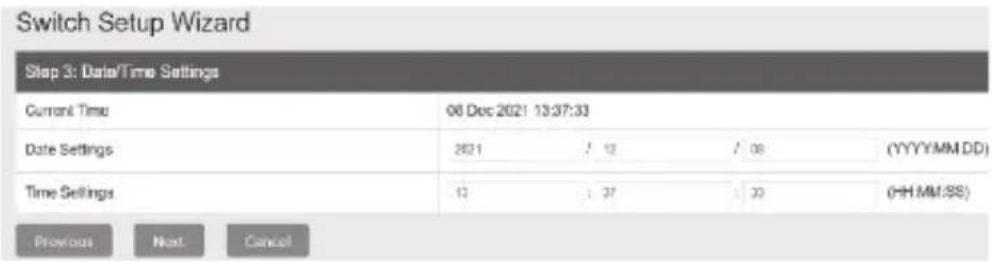

1. Configurez les paramètres de date et d'heure du switch, puis cliquez sur Next (Suivant).

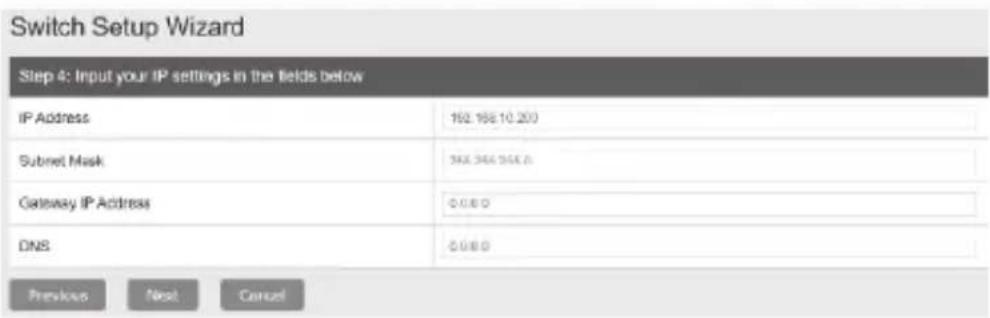

1. Configurez l'adresse IP, le masque de sous-réseau, l'adresse IP de la passerelle et les paramètres DNS du switch afin qu'ils correspondent aux exigences de votre réseau existant à l'aide des champs fournis, puis cliquez sur Next (Suivant).

Remarque: Si les paramètres de l'adresse IP du switch sont modifiés pour un sous-réseau IP différent, tels que 192.168.1.x, 192.168.2.x, etc., les paramètres de l'adaptateur réseau de votre ordinateur devront être modifiés pour correspondre aux nouveaux paramètres d'adresse IP configurés sur le switch afin d'accéder à la page de gestion du switch.

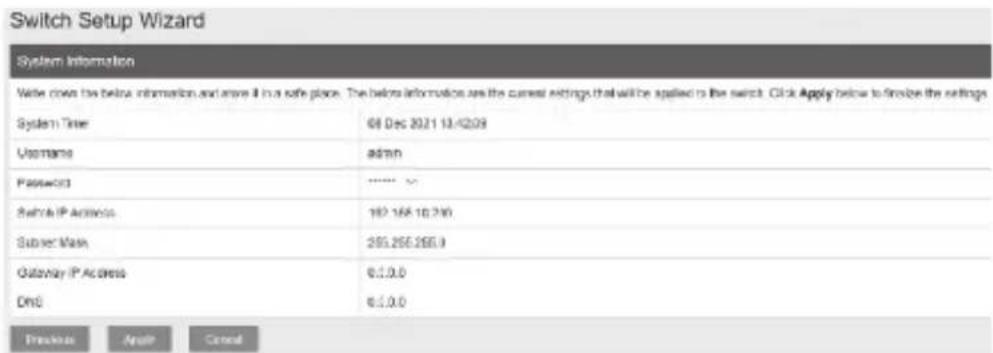

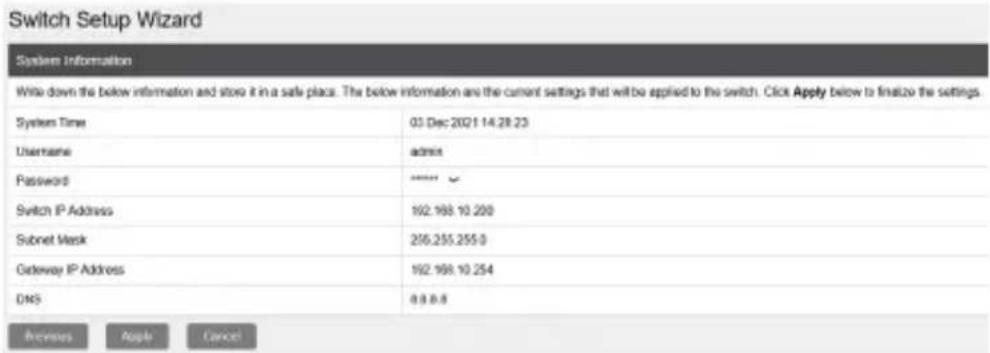

1. La page de résumé affiche tous les paramètres de configuration qui ont été appliqués par l'intermédiaire de l'assistant de configuration. Cliquez sur Apply (Appliquer) pour terminer l'installation.

Remarque: Vous pouvez noter les nouveaux paramètres de mot de passe et d'adresse IP pour l'accès à la gestion locale du switch.

1. Si vous désirez découvrir aisément tous les Switches de gestion Internet du réseau, assignez une adresse IP, modifiez le mot de passe et effectuez la mise à jour du firmware. Ensuite installez l'utilitaire de gestion Internet. Suivez les étapes ci-dessous.
2. Pour télécharger la dernière version du guide de l'utilisateur, veuillez vous rendre sur: http://www.trendnet.com/support et sélectionnez Switch Model ans la liste déroulante Téléchargement de produits.

Nom du produit: Switch PoE+ 123W Web smart Gigabit à 10 ports / Switch PoE+ Web smart Gigabit à 20 ports /

Switch PoE+ 370W Web smart Gigabit à 20 ports / Switch PoE+ Web smart Gigabit à 28 ports /

Switch PoE+ Web smart Gigabit à 28 ports / Switch PoE+ Web smart Gigabit à 52 ports /

Switch PoE+ Web smart Gigabit à 52 ports /

Switch PoE+ Web smart Gigabit à 28 ports avec 10G logements SFP+

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1:2014 + A11: 2017

CEM EN 55035:2017+A11:2020 (TPE-1021WS, TPE-1620WS, TPE-1620WSF, TPE-2840WS, TPE-5028WS, TPE-5240WS, TPE-5048WS, TPE-30284)

EN 55032:2015+A11:2020 (Class A)(TPE-1021WS, TPE-1620WS, TPE-1620WSF, TPE-2840WS,

Ce produit est conforme à la directives suivante.

Déclaration: Directive CEM 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 07 janvier, 2022

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:

1) Température de fonctionnement ambiante élevée - Si l'appareil est installé dans un rack fermé ou à unités multiples, la température de fonctionnement ambiante du rack peut être supérieure à la température ambiante de la pièce. Il faut donc penser à installer l'équipement dans un environnement compatible avec la température ambiante nominale maximale recommandée par le fabricant (Tmra).
2) Débit d'air réduit - L'installation de l'équipement dans un rack doit être telle que la quantité d'air nécessaire à un fonctionnement en toute sécurité de l'équipement ne soit pas compromise.
3) Charge mécanique - L'installation de l'équipement dans le rack doit se faire de telle sorte à éviter tout risque d'accident dû à une charge mécanique inégale.
4) Surcharge des circuits - Il faut tenir compte de la connexion de l'équipement au circuit d'alimentation et de l'effet que la surcharge des circuits pourrait avoir sur la protection contre les surtensions et sur le câblage. Il convient de respecter les caractéristiques reprises sur la plaque signalétique du matériel.
5) Fiabilité de la mise à la terre - Une mise à la terre fiable de l'équipement monté en rack est recommandée. Il faut être particulièrement prudent aux connexions d'alimentation autres que les connexions directes au circuit de dérivation (par exemple, l'utilisation de blocs multiprises).

Installation en rack

Le switch peut être installé dans un rack EIA standard de 19 pouces qui peut être placé dans une armoire de répartition avec d'autres équipements. Pour l'installer, placez les supports de fixation sur la face avant du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

Fixation des supports sur le Switch

Utilisez ensuite les vis fournies avec le rack pour fixer le switch sur ce dernier.

Installation du switch sur un rack

TRENDNET®

Certifications

ATTENTION: Double pôle/fusible sur le neutre.

Technical Support

S'applique uniquement aux produits PoE: Ce produit doit être raccordé qu'aux réseaux PoE sans routage vers l'installation extérieure.

Advertencia

Le cordon d'alimentation de l'appareil doit être raccordé à une prise de courant avec mise à la terre.
