Type de produit	Commutateur PoE+ Gigabit administrable
Marque	TRENDnet
Modèle	TPE-TG240g
Nombre de ports	24 ports Gigabit (10/100/1000 Mbps)
Ports PoE+	24 ports compatibles PoE+ (802.3at) et PoE (802.3af)
Budget PoE total	370 Watts
Puissance max par port (PoE+)	30 Watts
Puissance max par port (PoE)	15,4 Watts
Alimentation	Interne, entrée 100-240 VAC, 50/60 Hz
Consommation électrique	Max 400 Watts (avec PoE)
Ventilateur	Ventilateur intégré avec indicateur LED de panne
Indicateurs LED	PWR, PWR Max, Ventilateur, PoE, LINK/ACT (par port)
Dimensions (L x P x H)	Environ 440 x 250 x 44 mm (montable en rack 19 pouces)
Poids	Environ 3,5 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Normes de sécurité	Conforme aux directives Basse Tension 2006/95/CE et 2014/35/UE
Garantie	Garantie constructeur limitée (voir site TRENDnet)
Contenu de l'emballage	Commutateur, câble d'alimentation, kit de montage en rack, guide d'installation rapide
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de panne, contacter le SAV TRENDnet. Ne pas ouvrir l'appareil.
Informations générales	Switch PoE+ Gigabit à 24 ports avec budget PoE de 370W, idéal pour alimenter caméras IP, points d'accès et téléphones VoIP.

FOIRE AUX QUESTIONS - TPE-TG240g TRENDNET

Quel est le budget PoE total du TRENDnet TPE-TG240g ?

Le budget PoE total est de 370 Watts, réparti sur les 24 ports. Chaque port peut fournir jusqu'à 30 W en mode PoE+ (802.3at) ou 15,4 W en mode PoE (802.3af).

Comment interpréter les voyants LED du commutateur ?

Le voyant PWR vert indique que l'appareil est sous tension. Le voyant PWR Max vert indique que le budget PoE maximal est atteint. Le voyant Ventilateur jaune signale une panne de ventilation. Le voyant PoE vert signifie qu'un périphérique PoE est connecté, jaune indique un dysfonctionnement PoE. Le voyant LINK/ACT vert fixe pour une liaison 1000 Mbps, vert clignotant pour 10/100 Mbps.

Puis-je utiliser des périphériques non-PoE sur ce commutateur ?

Oui, les ports sont compatibles avec les périphériques non-PoE. Le commutateur détecte automatiquement les besoins en alimentation et n'envoie pas d'alimentation sur les ports non-PoE. Assurez-vous d'utiliser des câbles Ethernet standards.

Quelle est la puissance maximale pouvant être fournie par port ?

La puissance maximale par port est de 30 Watts en mode PoE+ (802.3at) et de 15,4 Watts en mode PoE (802.3af). Le budget total de 370 W limite le nombre de ports haute puissance simultanés.

Le commutateur supporte-t-il le montage en rack ?

Oui, le TRENDnet TPE-TG240g est conçu pour un montage en rack 19 pouces. Le kit de montage est inclus dans l'emballage. Il mesure environ 440 x 250 x 44 mm.

Que faire si le voyant 'Ventilateur' devient jaune ?

Le voyant jaune indique que les ventilateurs ne fonctionnent pas correctement. Vérifiez que les grilles d'aération ne sont pas obstruées et que la température ambiante est inférieure à 40°C. Si le problème persiste, contactez le support TRENDnet.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Le TPE-TG240g ne dispose pas de bouton de réinitialisation. Pour restaurer les paramètres par défaut, vous devez accéder à l'interface de gestion via le port console ou l'interface web (si administrable). Consultez le guide d'utilisation complet pour la procédure exacte.

Quels types de câbles sont recommandés pour une installation PoE ?

Utilisez des câbles Ethernet de catégorie Cat5e ou supérieure (Cat6, Cat6a) pour garantir des performances optimales et une alimentation fiable sur de longues distances (jusqu'à 100 mètres).

Le commutateur est-il compatible avec les normes de sécurité européennes ?

Oui, il est conforme aux directives Basse Tension 2006/95/CE et 2014/35/UE, garantissant une utilisation sécurisée dans l'Union européenne.

Comment contacter le service après-vente TRENDnet ?

Vous pouvez contacter le support TRENDnet via leur site web officiel (www.trendnet.com) ou par téléphone. Les informations de garantie et de service sont détaillées sur la page produit du TPE-TG240g.

MODE D'EMPLOI TPE-TG240g TRENDNET

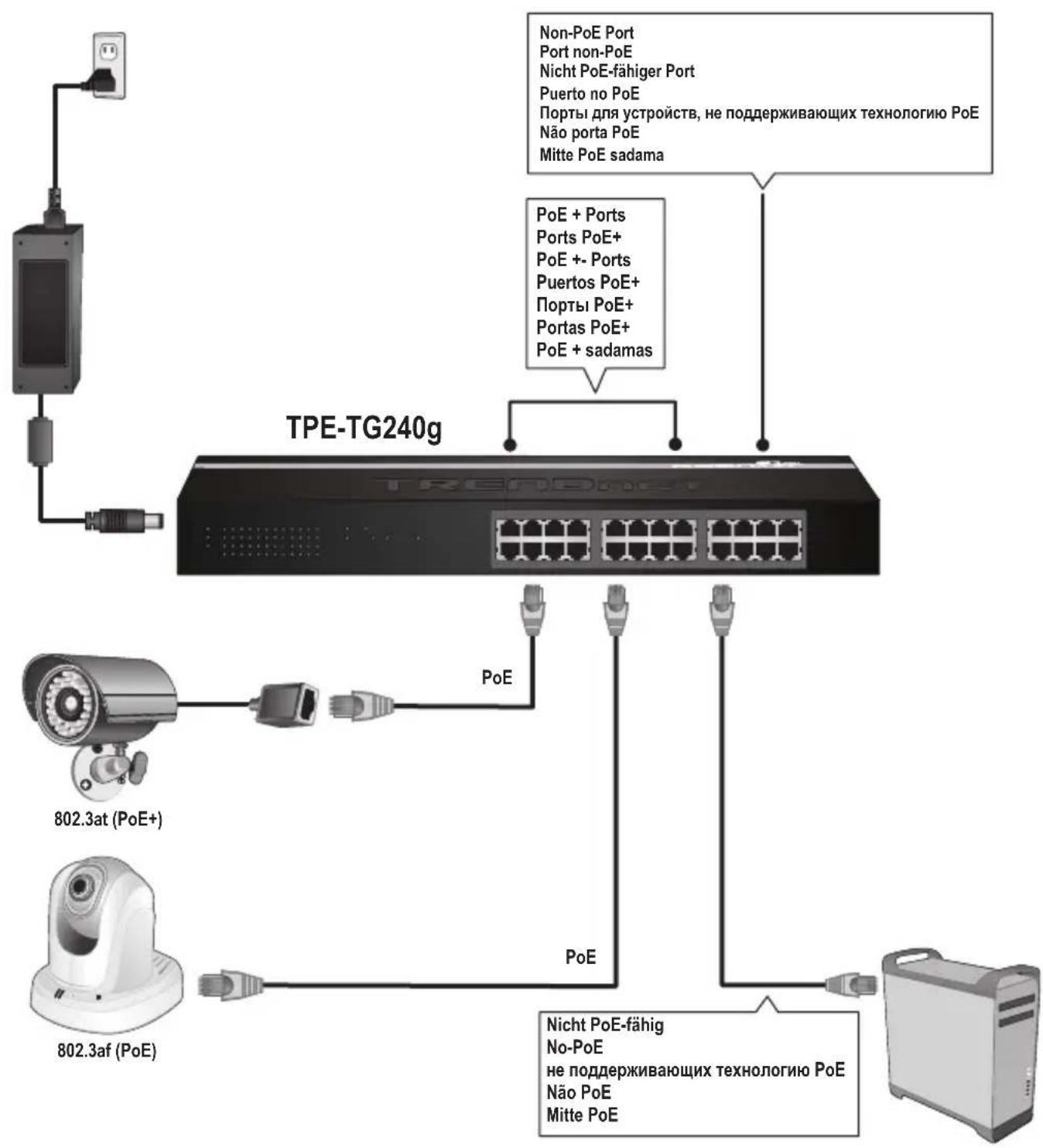

Quick Installation Guide Guide d'installation rapide

Anleitung zur Schnellinstallation Guía de instalación rápida

Руководство по быстрой установке Guia de Instalação em Português Eestikeelse paigaldusjuhendi

English:

Remarque : Vérifiez que les LED du switch PoE fonctionnent correctement. Veuillez consulter le tableau ci-dessous:

LEDs
LED Indicateurs de port Description
PWR (Alimentation)	Vert (fixe)	Périphérique alimenté allumé
	Eteint	Périphérique alimenté éteint
PWR Max	Vert (fixe)	L'appareil a atteint le maximum budget de PoE
	Eteint	Le dispositif n'a pas atteint le maximum budget de PoE
Ventilateur	Jaune (fixe)	Les ventilateurs ne fonctionnent pas
	Eteint	Les ventilateurs fonctionnent correctement
PoE	Vert (fixe)	Un périphérique PoE est connecté
	Jaune (fixe)	Le dispositif PoE ne fonctionne pas
	Eteint	Aucun périphérique PoE n'est connecté ou le périphérique est éteint
LINK/ACT	Vert (fixe)	Connexion à 1000mbps
	Vert (clignotant)	Connexion à 10/100Mbps
	Eteint	Aucun périphérique n'est connecté ou le périphérique est éteint

Remarque: Le tableau ci-dessous présente le maximum de connexions simultanées PoE.

	802.3af 802.3at
Maximum PoE Consommation Per Port (Watts)	15.4	30
Ports Maximum	24	12
Budget de puissance pour TPE-TG240g (Watts)	370

Nom du produit: Switch PoE+ Gigabit à 24 ports

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

Ce produit est conforme à la directives suivante.

Directives:

Directive Basse Tension 2006/95/CE et 2014/35/UE

Personne responsable de cette déclaration.

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
