| Caractéristiques techniques | Commutateur Ethernet 5 ports Gigabit, non manageable |
|---|---|
| Vitesse de transfert | Jusqu'à 1000 Mbps (Gigabit) |
| Type de ports | 5 ports RJ-45 10/100/1000 Mbps |
| Normes Ethernet | IEEE 802.3, 802.3u, 802.3ab |
| Alimentation | Alimentation externe, 5V DC |
| Dimensions | Dimensions compactes, idéal pour un bureau |
| Utilisation | Idéal pour les réseaux domestiques et de petites entreprises |
| Installation | Plug-and-play, aucune configuration requise |
| Maintenance | Pas de maintenance requise, fonctionnement silencieux |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | Garantie limitée de 2 ans |
| Informations générales | Conception compacte, idéal pour un usage à domicile ou en entreprise |
FOIRE AUX QUESTIONS - TPE-TG50ES TRENDNET
Questions des utilisateurs sur TPE-TG50ES TRENDNET
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice TPE-TG50ES - TRENDNET et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TPE-TG50ES de la marque TRENDNET.
MODE D'EMPLOI TPE-TG50ES TRENDNET
- Avant de commencer
- Références rapides
- Installation et configuration du matériel
1. Avant de commencer
Contenu de l'emballage
• TPE-TG50ES/TPE-TG82ES
• Guide d'installation rapide
• Cordon d'alimentation
- Connecteur TPE-TG50ES (48V DC, 0.8A) / TPE-TG82ES (54V DC, 1.67A)
Préalables à l'installation
- Un ordinateur avec un port Ethernet et le navigateur Web
• Câble réseau

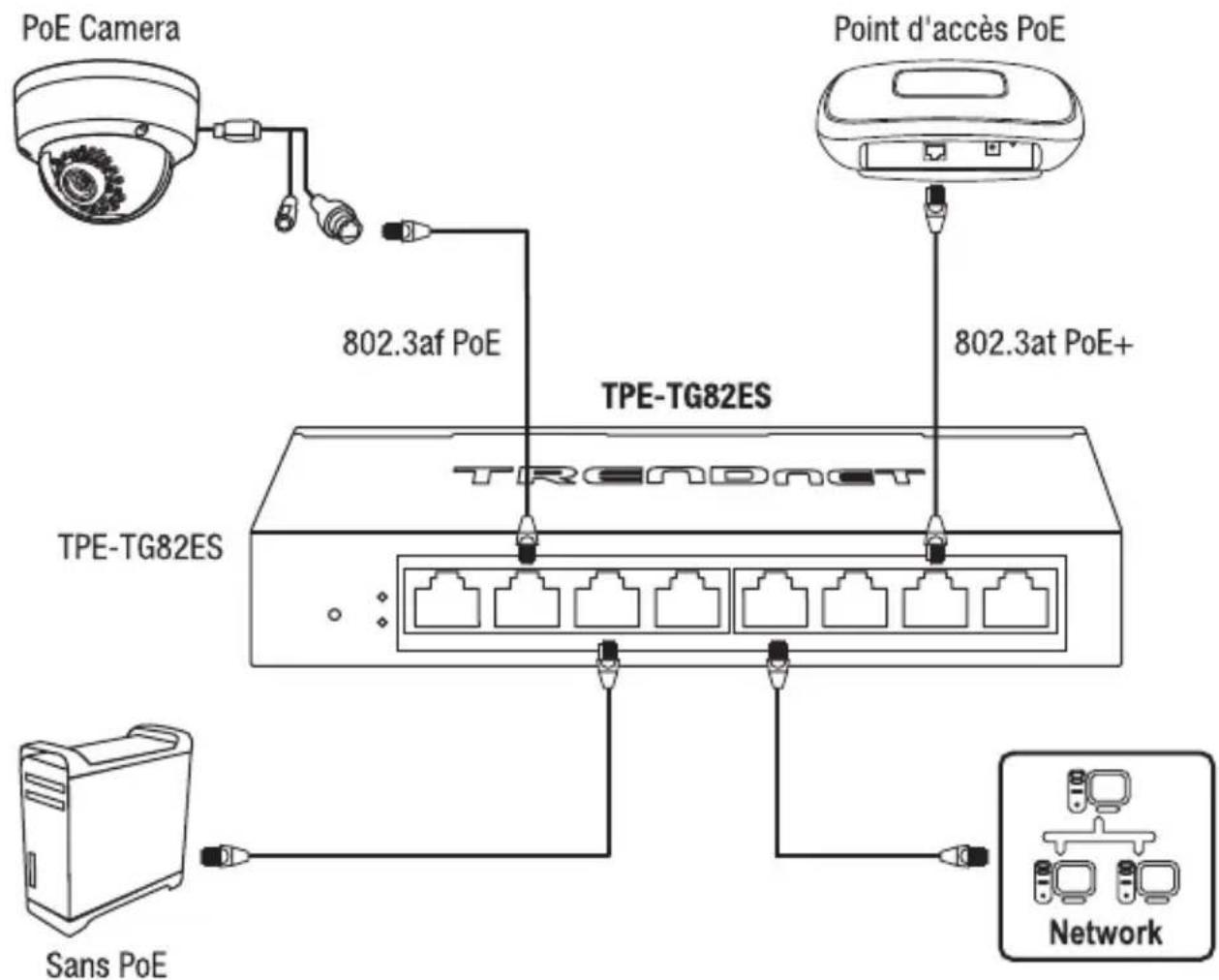

2. Références rapides
Remarque: Le modèle de switch peut être différent de celui montré dans l'exemple ci-dessous.


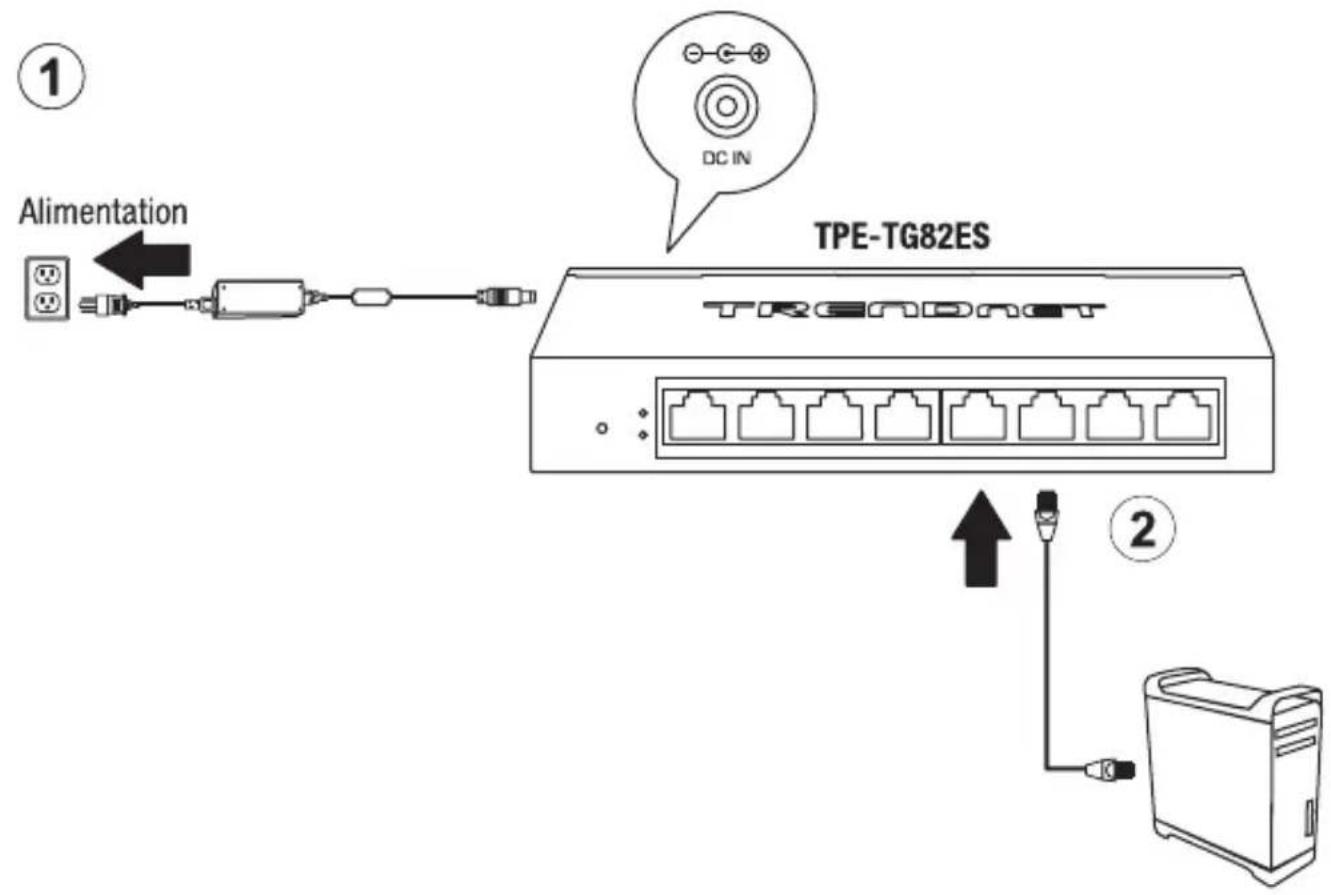

PoE Camera 802.3af PoE Point d'accès PoE 802.3at PoE+ TPE-TG82ES TRENDNET TPE-TG82ES Sans PoE Network3. Installation et configuration du matériel
- Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque sous réseau de 255.255.255.0.

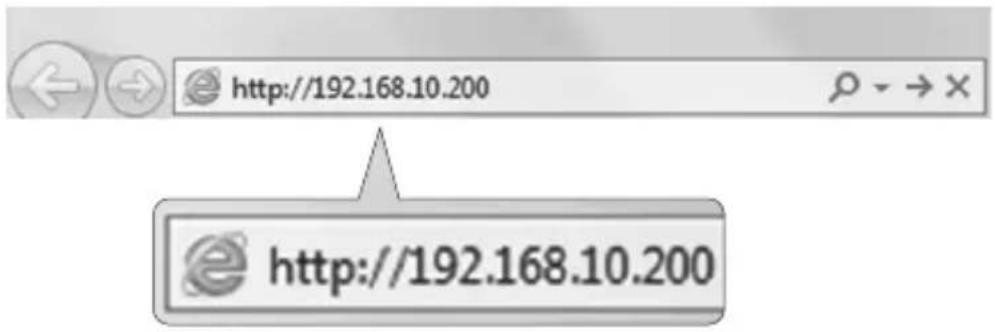

- Ouvrez votre navigateur, entrez l'adresse IP du switch dans la barre d'adresse et appuyez sur Enter (Entrée). L'adresse IP par défaut est 192.168.10.200.


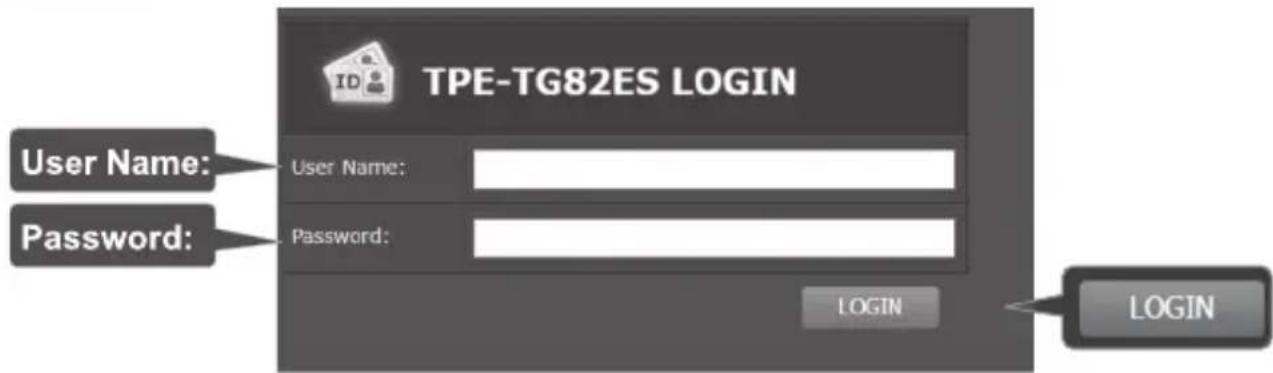

http://192.168.10.200 http://192.168.10.200- Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur LOGIN. Par défaut:
User Name (Nom d'utilisateur): admin
Password (Mot de passe): admin
Remarque: Le nom d'utilisateur et le mot de passé sont sensibles à la case.

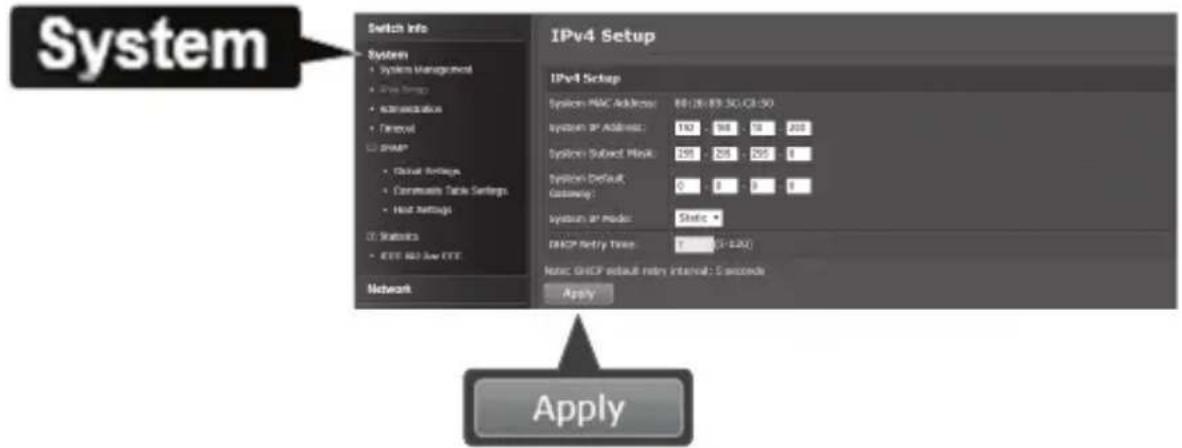

- Cliquez sur System (Système) et ensuite sur IPv4 Setup (Configuration IPv4).
- Configurez le switch afin qu'il corresponde aux exigences de votre réseau. Cliquez sur Apply (Appliquer).


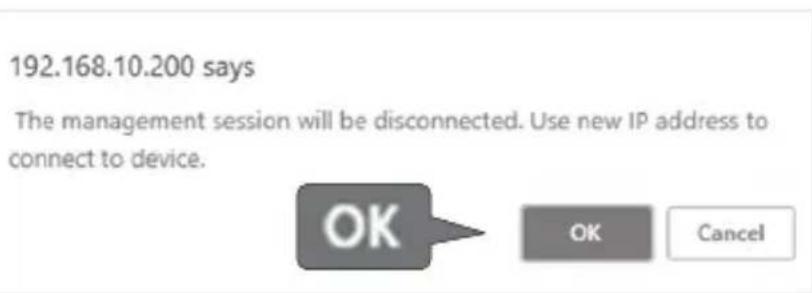

System Switch Info System • System Management • Drive Group • Administration • Network □ network • Global Settings • Community Table Settings • Host Settings □ Statistics • ETTA 80 Low ETTA Network IPv4 Setup IPv4 Setup System MAC Address: 88 (26, 89, 30, 31, 32) system IP Address: 142 348 50 208 System Select Block: 295 256 295 8 system Default: Customing: system IP Model: Static * DHCP Nettry Time: 7 (3-120) Note DHCP default netry Interval: 5 seconds Apply Apply- Cliquez sur OK.

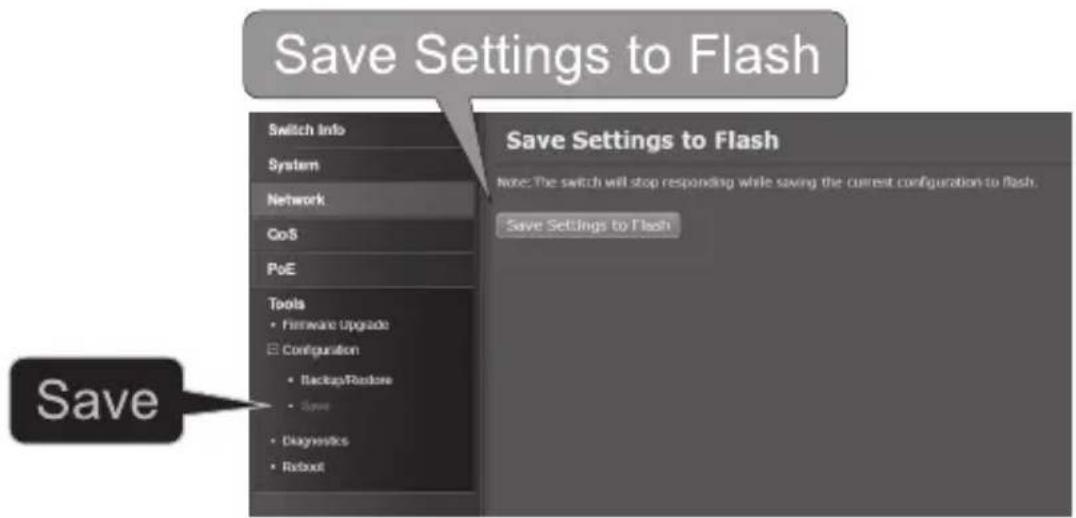

- Dans le panneau de gauche, cliquez sur Tools (Outils), sur Configuration et enfin sur Save (Enregistrer).
- Cliquez sur Save Settings to Flash (Enregistrer les paramètres sur mémoire Flash) (bouton).
Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPE-TG50ES/TPE-TG82ES, Veuillez consulter le Guide de l'utilisateur sur la page d'assistance de TRENDnet, www.trendnet.com/support.
Nom et adresse du fabricant
TRENDnet, Inc.
20675 Manhattan Place
Torrance, CA 90501 USA
Nom du produit: Switch PoE+ EdgeSmart Gigabit à 5 ports
Nom Commercial: TRENDnet
TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.
Sécurité EN 62368-1:2014
CEM EN 55032:2015+AC:2016 (CISPR32:2015/COR1:2016) (Class A)
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55024:2010+A1:2015
Ce produit est conforme à la directives suivante.
Directives Directive EMC 2014/30/UE
Réglement REACH (UE) N° 1907/2006
Directive Low Voltage 2014/35/UE
Personne responsable de cette déclaration.
Lieu de délivrance: Torrance, California, USA
Date: 18 Mars, 2019
Nom: Sonny Su
Nom et adresse du fabricant
TRENDnet, Inc.
20675 Manhattan Place
Torrance, CA 90501 USA
Nom du produit: Switch PoE+ EdgeSmart Gigabit à 8 ports
Nom Commercial: TRENDnet
TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.
Sécurité EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
CEM EN 55032:2015 (CISPR32:2015) (Class B)
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55024:2010+A1:2015
Ce produit est conforme à la directives suivante.
Directives Directive EMC 2014/30/UE
Réglement REACH (UE) N° 1907/2006
Directive Low Voltage 2014/35/UE
Personne responsable de cette déclaration.
Lieu de délivrance: Torrance, California, USA
Date: 18 Mars, 2019
Nom: Sonny Su
