Type de produit	Commutateur réseau industriel Gigabit PoE++ à 6 ports
Dimensions (L x P x H)	140 x 100 x 45 mm (estimation)
Poids	0,5 kg (estimation)
Alimentation électrique	48 VDC, bornier détachable ou prise DIN 4 broches (adaptateur vendu séparément)
Consommation électrique	60 W maximum (estimation)
Nombre de ports	6 ports Ethernet 10/100/1000 Mbps
Ports PoE	4 ports PoE+ (IEEE 802.3at) avec alimentation jusqu'à 30 W par port
Budget PoE total	120 W (estimation)
Température de fonctionnement	-40 °C à 75 °C (estimation)
Humidité de fonctionnement	5% à 95% sans condensation (estimation)
Montage	Rail DIN (fixation fournie) ou mural (plaques fournies)
Indicateurs LED	Alimentation, liaison/activité par port, PoE
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3at, 802.3bt (PoE++)
Protection contre les surtensions	6 kV (estimation)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon sec et doux.
Sécurité	Respecter les polarités du bornier. Ne pas dépasser la tension maximale indiquée sur l'étiquette.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support TRENDnet pour tout problème.
Informations générales	Marque : TRENDnet, Modèle : TI-UPG62, Certifications : CE, FCC, conforme à EN 62368-1

FOIRE AUX QUESTIONS - TI-UPG62 TRENDNET

Comment installer le TI-UPG62 sur un rail DIN ?

Fixez le support de fixation rail DIN fourni à l'arrière du switch. Accrochez le support par le haut du rail DIN, puis faites pivoter l'appareil vers le bas jusqu'à entendre un clic. Pour le retirer, appuyez vers le bas pour libérer le bas du rail et faites pivoter hors du rail.

Quelle alimentation utiliser pour le TI-UPG62 ?

L'alimentation doit être une source 48 VDC (vendue séparément). Connectez-la au bornier détachable en respectant les polarités (positive et négative) indiquées. Un adaptateur DIN 4 broches (48VDC3000) peut également être utilisé si disponible sur le switch.

Comment connecter les périphériques réseau au switch ?

Utilisez des câbles Ethernet standard (catégorie 5e ou supérieure) pour connecter vos appareils (PC, caméras, points d'accès) aux ports du switch. Les LED vertes s'allument pour indiquer une liaison active.

Le TI-UPG62 prend-il en charge le PoE ?

Oui, le switch dispose de 4 ports PoE+ (IEEE 802.3at) offrant jusqu'à 30 W par port, ainsi que la prise en charge du PoE++ (802.3bt) pour des besoins de puissance plus élevés. Le budget total dépend de l'alimentation fournie.

Quels sont les prérequis minimum pour utiliser le TI-UPG62 ?

Vous devez disposer d'un réseau Ethernet existant, d'une alimentation électrique 48 VDC, et d'un câble de mise à la terre pour la sécurité. Le switch est prêt à l'emploi sans configuration logicielle.

Comment nettoyer et entretenir le TI-UPG62 ?

Débranchez toujours l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour éliminer la poussière. N'utilisez pas de produits chimiques ou de liquides. Veillez à ce que les ouvertures de ventilation ne soient pas obstruées.

Quelles sont les mesures de sécurité à respecter ?

Coupez l'alimentation avant de brancher des modules ou câbles. Respectez la tension indiquée sur l'étiquette (ne pas dépasser). Assurez-vous que le câblage ne dépasse pas les courants maximums pour éviter la surchauffe.

Le TI-UPG62 peut-il être monté au mur ?

Oui, utilisez les plaques de fixation murale fournies. Fixez-les d'abord au switch, puis vissez l'ensemble au mur à l'aide de chevilles et vis adaptées (non fournies).

Que faire si une LED ne s'allume pas ?

Vérifiez que le câble Ethernet est correctement connecté et que l'appareil distant est sous tension. Consultez le tableau des LED dans la notice pour votre modèle. Si le problème persiste, testez avec un autre câble ou port.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité est incluse dans la notice. Le fabricant TRENDnet (20675 Manhattan Place, Torrance, CA 90501 USA) déclare que le produit est conforme aux directives CE et FCC. Vous pouvez également la télécharger sur le site de TRENDnet.

MODE D'EMPLOI TI-UPG62 TRENDNET

1. Avant de commencer
2. Rérérences rapides
   3.Installation du matériel

1. Avant de commencer

Contenu de l'emballage

TI-PE50 / TI-PE80 / TI-PG62 / TI-PG62B / TI-PG50 / TI-PG80 / TI-PG102 / TI-PG160 / TI-UPG62 /

TI-PG162 / TI-PG80B / TI-BG104

• Guide d'installation rapide
• Bornier détachable
  Fixation Rail DIN
• Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique

2. Référence rapides

Remarque: Le modele du switch et l'alimentation peuvent etre differents de ceux montrés dans I'exemple cidesous.

3. Installation du matériel

Le Switch peut etre place sur un bureau, sur un mur ou fixe sur un rail DIN. Instructions de fixation sur rail DIN

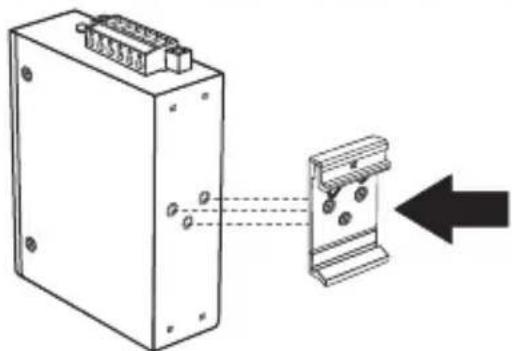

1. Fixez le support de fixation rail DIN au switch.

Remarque: Le switch peut etre different de celui montré dans les exemples ci-dessous.

1. Installez le apparéil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter l'appareil vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation du appareil

Retirer le apparéil

1. Pour enlever le apparéil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale à l'switch.
2. Installes le apparéil.

Mise sous tension

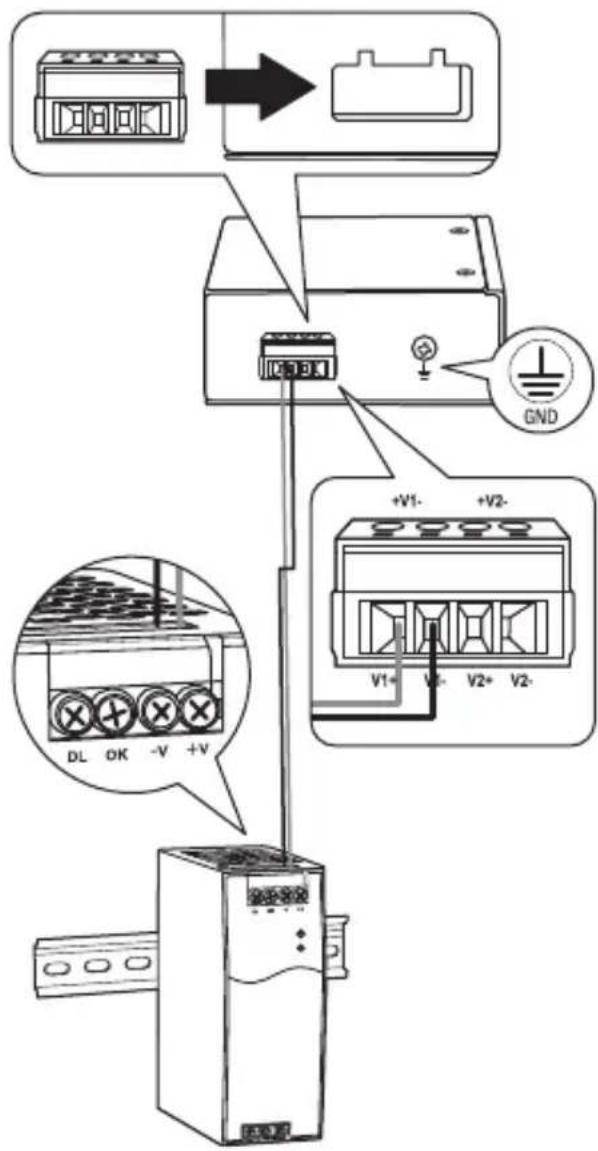

1. Connectez l'alimentation electrique (vendu séparément) au bornier fourni ( comme illustré ci-dessous) et fixez-le à l'aide de vis.
   Remarque: Respecter les polarités.
2. Attachez la borne d'alimentation à l'appareil, connectez le cable neutre au sol et alimentez l'adaptateur secteur.

Remarque: Le modele du switch et l'alimentation peuvent etre differents de ceux montrés dans I'exemple ci-dessous. Les borniers peuvent compter 4 broches (double entree d'alimentation uniquement) ou 6 broches (double entree d'alimentation avec sortie relais d'alarme) avec des différences d'identification.

1. Connectez une source et les périhériques réseau au switch. Vérifie les LED afin de confirmer que les connexions sont établies. Notre installation est terminée.

Remarque: Veuillez you reporter à la section Définition des LED des pages 8-14 pour plus de détails sur votre modèle de switch.

Si disponible sur votre switch (TI-PG62 / TI-G102 / TI-PG160 / TI-PG162), la fiche DIN à 4 broches peut également être utilisée comme entrée d'alimentation supplémentaire (adaptateur 48VDC3000 vendu séparément).

Consignes de sécurité

• Coupe le courant avant de brancher quelque module ou cable que ce soit. La tension électrique correcte exacte est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la piece adequate. N'utilisez PAS un voltage supérieur au voltage maximum mentionné sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque cable d'alimentation et sur les cables communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégats importants à votre matériel.

Déclaration de conformité

TRENDnet

Nom et adress du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Nom du produit: TI-PE50 / TI-PE80 / TI-PG62 / TI-PG62B / TI-PG50 / TI-PG80 / TI-PG102 / TI-PG160 / TI-UPG62 / TI-PG162 / TI-PG80B / TI-BG104

Nom du produit:

Switch Rail DIN Fast Ethernet PoE+ industriel à 5 ports / Switch Rail DIN Fast Ethernet PoE+ industriel à 8 ports / Switch Rail DIN PoE+ Gigabit industriel renforcé à 6 ports / Switch Rail DIN PoE+ Gigabit industriel à 6 ports 12 - 56 V / Switch Rail DIN PoE+ Gigabit industriel à 5 ports / Switch Rail DIN PoE+ Gigabit industriel renforcé à 8 ports / Switch Rail DIN PoE+ Gigabit industriel à 10 ports / Switch Rail DIN PoE+ Gigabit industriel à 16 ports / Switch Rail DIN Gigabit PoE PoE++ industriel renforcé à 6 ports / Switch Rail DIN PoE+ Gigabit industriel à 16 ports / Switch Rail DIN PoE+ Gigabit industriel à 8 ports (24 - 56V) / Switch Rail DIN PoE++ Gigabit industriel à 10 ports

Modèle: TRENDnet

TRENDnet déclare par la présence que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Securité EN 62368-1:2014 (TI-UPG62, TI-PG162, TI-PG160, TI-PG102, TI-PG80B, TI-PG80, TI-BG104)

CEM

EN 55032: 2012+ AC:2013 Class A (TI-PG102)	EN 61000-6-4: 2007/A1:2011 (TI-PG62B, TI-PG62)
EN 61000-6-2:2005/AC:2005 (TI-PG62B, TI-PG62)	EN 55011:2009/A1:2010 (TI-PG62B, TI-PG62)
EN 55032:2012/AC:2013 (TI-PG62B, TI-PG62)	EN 55032: 2015 (TI-BG104)
EN 55032:2015 CISPR 32: 2015 (TI-PG160, TI-PE50)	CISPR 22: 2008 Class A (TI-PG80)
AS/NZS CISPR 32: 2015 Class A (TI-UPG62, TI-PG80B, TI-PG50)
CISPR 32: 2015 + C1: 2016 Class A (TI-UPG62, TI-PG162, TI-PG80B, TI-PG50)
EN 55032: 2015 +AC: 2016 Class A (TI-UPG62, TI-PG162, TI-PG80B, TI-PG50, TI-PE80)
EN 55035: 2017 (TI-UPG62, TI-PG162, TI-PG160, TI-PG80B, TI-PG50, TI-PE80, TI-PG50, TI-PG102, TI-PG628, TI-PG80, TI-PG62, TI-BG104)

Ce produit est conforme à la directives suivante.

Date: 14 avril, 2022

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:
