Intitulé	Description
Type de produit	Pistolet à colle
Puissance	320 W
Température de fonctionnement	Environ 200 °C
Temps de chauffe	Environ 5 minutes
Capacité de la cartouche	11 mm de diamètre
Poids	Environ 0,5 kg
Utilisation	Idéal pour le bricolage, la réparation et les projets d'artisanat
Maintenance	Nettoyer la buse après chaque utilisation pour éviter les obstructions
Sécurité	Utiliser des gants de protection pour éviter les brûlures
Informations générales	Compatible avec les bâtons de colle standard de 11 mm

FOIRE AUX QUESTIONS - SIP-320 Toolcraft

Comment puis-je remplacer la cartouche de colle dans le Toolcraft SIP-320 ?

Pour remplacer la cartouche de colle, dévissez le mécanisme de blocage à l'arrière du pistolet, retirez l'ancienne cartouche et insérez la nouvelle en vous assurant qu'elle est bien en place. Revissez le mécanisme de blocage.

Pourquoi la colle ne sort-elle pas du pistolet ?

Si la colle ne sort pas, vérifiez que la cartouche est correctement installée. Assurez-vous également que la buse n'est pas obstruée. Si nécessaire, nettoyez la buse avec un chiffon ou un outil approprié.

Quel type de colle puis-je utiliser avec le Toolcraft SIP-320 ?

Le Toolcraft SIP-320 est compatible avec des cartouches de colle thermofusible standard de 11 mm de diamètre. Assurez-vous que la colle utilisée convient à votre application spécifique.

Le pistolet chauffe-t-il trop pendant l'utilisation ?

Il est normal que le pistolet chauffe pendant l'utilisation. Cependant, si vous constatez une surchauffe excessive, débranchez-le et laissez-le refroidir avant de l'utiliser à nouveau. Vérifiez également que le pistolet est utilisé dans les conditions recommandées.

Comment nettoyer le Toolcraft SIP-320 après utilisation ?

Pour nettoyer le pistolet, débranchez-le et laissez-le refroidir. Utilisez un chiffon propre pour essuyer l'extérieur et la buse. Pour les résidus de colle, vous pouvez utiliser de l'acétone ou un dissolvant de colle, mais assurez-vous de suivre les instructions du fabricant.

Que faire si le pistolet à colle ne s'allume pas ?

Si le pistolet ne s'allume pas, vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, cela peut indiquer un défaut électrique et il est recommandé de contacter le service après-vente.

Quelle est la durée de chauffe du Toolcraft SIP-320 ?

Le Toolcraft SIP-320 atteint sa température de fonctionnement optimale en environ 5 à 10 minutes après l'allumage.

Puis-je utiliser le Toolcraft SIP-320 pour des travaux en extérieur ?

Le Toolcraft SIP-320 est conçu pour un usage intérieur. Si vous devez l'utiliser en extérieur, assurez-vous de le protéger contre les intempéries et l'humidité.

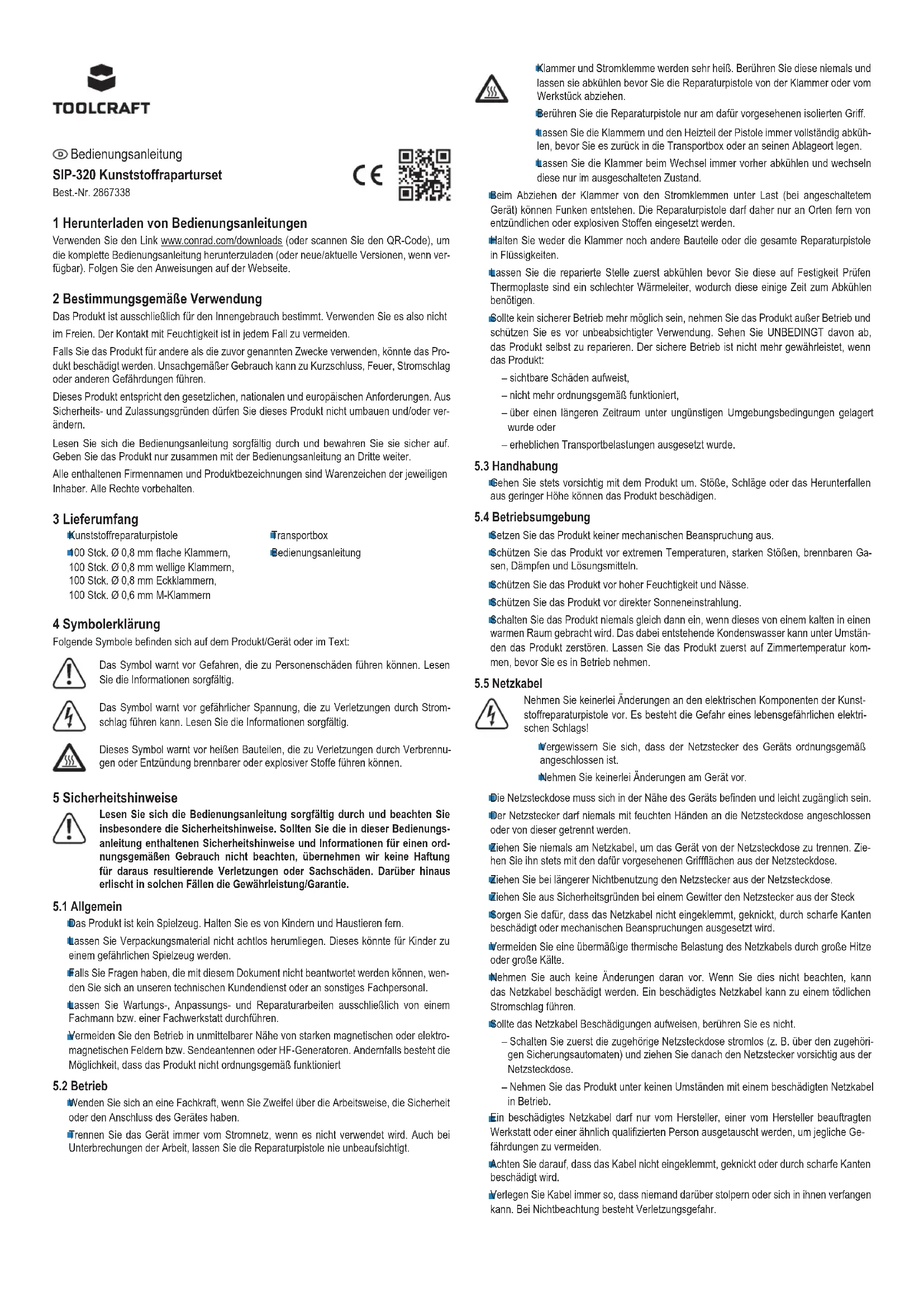

MODE D'EMPLOI SIP-320 Toolcraft

Ne maintenez le pistolet de réparation que par la poignée isolée prévue à cet effet.

Laissez toujours refroidir complètement les agrafes et la l’élément chauffant du pistolet avant de le remettre dans la boîte de transport ou de le ranger.

Laissez toujours l’agrafe refroidir avant de la remplacer et remplacez-la unique- ment lorsque l'appareil est éteint.

Des étincelles peuvent se produire lors du retrait de l’agrafe de l’embout de soudage (lorsque l'appareil est branché). Le pistolet de réparation ne doit donc être utilisé que dans des endroits éloignés de substances inammables ou explosives.

Ne mettez pas l’agrafe, d'autres composants ou le pistolet de réparation dans des liquides.

Laissez d'abord refroidir la zone réparée avant de vérier sa solidité. Le thermoplastique est un mauvais conducteur de chaleur qui nécessite un certain temps pour refroidir.

Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et proté- gez-le contre toute utilisation accidentelle. Veillez à ne SURTOUT pas réparer le produit vous-même. Une utilisation en toute sécurité n’est plus garantie si le produit : – présente des dommages visibles, – ne fonctionne plus correctement, – a été rangé dans des conditions inadéquates sur une longue durée, ou – a été transporté dans des conditions très rudes.

Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même de faible hauteur, peuvent endommager le produit.

5.4 Cadre de fonctionnement

N’exposez pas le produit à des contraintes mécaniques.

Gardez le produit à l’abri de températures extrêmes, de secousses intenses, de gaz inam- mables, de vapeurs et de solvants.

Protégez le produit contre une humidité élevée et l'eau.

Protégez le produit de la lumière directe du soleil.

N'allumez pas tout de suite le produit lorsqu’il vient d’être transporté d’une pièce froide vers un local chaud ! L’eau de condensation qui en résulterait pourrait éventuellement détruire l’appareil. Attendez que le chargeur ait atteint la température ambiante avant de le mettre en service.

5.5 Cordon d’alimentation

N’apportez aucune modication aux composants électriques du pistolet de répa- ration plastique. Risque de choc électrique avec danger de mort !

Vériez que la che d'alimentation de l’appareil est correctement branchée.

N’apportez aucun changement à l'appareil.

La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.

La che secteur ne doit jamais être branchée ou débranchée sur la prise secteur avec des mains humides.

Ne tirez jamais le cordon d'alimentation pour débrancher l'appareil de la prise secteur. Débranchez-le de la prise de courant en prenant toujours les prises de préhension prévues à cet effet.

Débranchez l’appareil lorsqu'il n’est pas utilisé pendant une période prolongée.

Pour des raisons de sécurité, débranchez la che secteur de la prise électrique en cas d'orage.

Veillez à ce que le câble d’alimentation ne soit pas écrasé, plié, endommagé par des bords tranchants, ni exposé à d’autres contraintes mécaniques.

Évitez de soumettre le câble d’alimentation à des contraintes thermiques excessives dues à une chaleur ou un froid extrême.

N'y apportez aucune modication. Dans le cas contraire, celui-ci peut s'en trouver en- dommagé. Un câble d'alimentation endommagé peut entraîner une électrocution mortelle.

Si le câble d’alimentation est endommagé, ne le touchez pas. – Mettez premièrement la prise électrique correspondante hors tension (par le biais du disjoncteur correspondant par ex.), retirez ensuite avec précaution la che d’alimenta- tion de la prise électrique. – Ne mettez en aucun cas le produit en service avec un câble d'alimentation endom- magé.

An d'éviter tout danger, un cordon d'alimentation endommagé doit seulement être rempla- cé par le fabricant, un atelier habilité par celui-ci ou un atelier homologué ou une personne qualiée.

Assurez-vous que le câble ne soit pas endommagé par des pincements, pliages et arêtes vives.

Placez toujours les câbles de façon à éviter que des personnes ne trébuchent dessus ou ne s’y emmêlent. En cas de non-respect de ces avertissements, il existe un risque de blessures. Mode d'emploi Kit de réparation plastique SIP-320 N° de commande 2867338 1 Mode d’emploi à télécharger Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d’emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instruc- tions indiquées sur la page Web. 2 Utilisation prévue L’appareil est destiné à un usage intérieur uniquement. Ne l'utilisez donc pas à l'extérieur. Évitez absolument tout contact avec l’humidité. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de l’endommager. Une utilisation inappropriée peut entraîner un court-circuit, un incendie, un choc électrique ou d'autres dangers. Ce produit est conforme aux exigences des normes européennes et nationales en vigueur. Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit est interdite. Lisez attentivement le mode d’emploi et conservez-le dans un endroit sûr. Si vous donnez le produit à un tiers, faites-le toujours accompagner par le mode d'emploi . Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. 3 Contenu de l'emballage

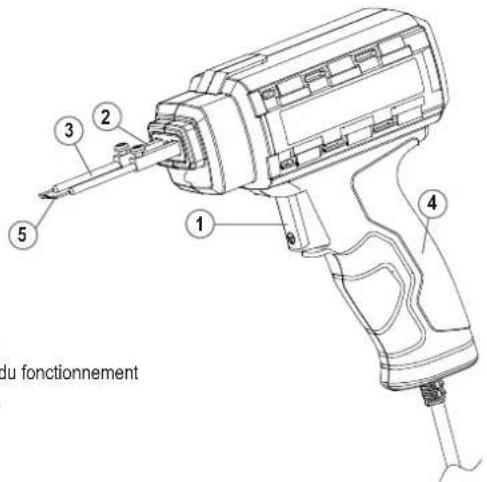

Pistolet de réparation plastique

100 agrafes plates de Ø 0,8 mm, 100 agrafes ondulées de Ø 0,8 mm, 100 agrafes coudées Ø 0,8 mm, 100 agrafes en m Ø 0,6 mm

Mode d’emploi 4 Explication des symboles Les symboles suivants se trouvent sur le produit/l’appareil ou dans le texte : Le symbole signale les dangers pouvant entraîner des blessures corporelles. Lisez attentivement les informations. Le symbole signale une tension dangereuse qui peut entraîner des blessures en raison d'un choc électrique. Lisez attentivement les informations. Ce symbole indique la présence de composants brûlants qui peuvent entraîner des blessures par brûlures ou enammer des substances inammables ou explosives. 5 Consignes de sécurité Lisez attentivement le mode d’emploi dans son intégralité, en étant particuliè- rement attentif aux consignes de sécurité. Nous déclinons toute responsabi- lité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie.

Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux do- mestiques.

Ne pas laisser le matériel d'emballage sans surveillance. Cela pourrait constituer un jouet très dangereux pour les enfants.

Si vous avez des questions auxquelles ce document ne répond pas, veuillez contacter notre service technique.

Toute opération d’entretien, de réglage ou de réparation doit être exclusivement effectuée par un spécialiste ou un atelier spécialisé.

Évitez un fonctionnement à proximité immédiate de champs soit magnétiques soit électro- magnétiques puissants, d’antennes de transmission ou de générateurs HF. Dans le cas contraire, le produit pourrait ne pas fonctionner correctement.

Adressez-vous à un technicien spécialisé si vous avez des doutes concernant la manipu- lation, la sécurité ou le branchement de l’appareil.

Débranchez toujours l'appareil du secteur lorsqu'il n'est pas utilisé. Même en cas d'inter- ruption du travail, ne laissez jamais le pistolet de réparation sans surveillance.1

Erreur Raison Solution Étincelles entre l’embout de soudage et l’agrafe L’agrafe a été retirée pendant le fonctionnement. Relâchez d'abord le bouton marche/arrêt puis retirez l’agrafe. Veillez toujours à une bonne ventilation et gardez à l'esprit que les appareils susceptibles d'émettre des étincelles ne doivent pas être utilisés à proximité de matières inammables. 10 Nettoyage et entretien Important : – N’utilisez pas de produits de nettoyage agressifs, d’alcool de nettoyage ou d’autres solvants chimiques. Ils peuvent endommager le boîtier et entraîner un dysfonctionne- ment du produit. – Le produit ne doit en aucun cas être plongé dans l'eau.

1. Débranchez le produit.

2. Nettoyez le produit avec un chiffon sec et non breux.

11 Élimination des déchets

Produit Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la n de son cycle de vie. Tout détenteur d’appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs naux sont tenus de sé- parer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l’appareil usagé, ainsi que les lampes qui peuvent être enlevées de l’appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d’équipements électriques et électroniques sont légalement tenus de re- prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d’informations sur notre site Internet) :

dans les centres de collecte créés par Conrad

dans les points de collecte des organismes de droit public chargés de l’élimination des dé- chets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L’utilisateur nal est responsable de l’effacement des données personnelles sur l’équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l’Allemagne, d’autres obligations peuvent s’appli- quer pour la remise et le recyclage des appareils usagés. 12 Caractéristiques techniques

Tension d’entrée............................220 à 240 V/CA, 50 Hz Consommation d’énergie .............. max. 60 W

12.2 Conditions ambiantes

Température de fonctionnement ... -6 à +46 °C, 10 à 90 % HR (sans condensation) Température de stockage ............. -20 à +60 °C, 10 à 70 % HR (sans condensation)

Dimensions (L x l x h) ................... 170 x 165 x 55 mm Longueur du câble de raccordement ................................ 140 cm Poids ............................................. env. 525 g Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri- mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2023 by Conrad Electronic SE. *2867338_V2_1123_02_mh_dm_FR_(1) 6 Éléments de fonctionnement 1 Interrupteur On/Off 2 Éclairage LED lors du fonctionnement 3 Embout de soudure 4 Poignée 5 Agrafe 7 Manipulation Choisissez une agrafe appropriée et insérez-la dans l’embout de soudure du pistolet de répa- ration. Les broches de contact des agrafes sont légèrement plus larges que l’écart présenté par l’embout de soudage, de sorte qu'elles restent dans l’embout de par leur tension de ressort. Il n'est pas nécessaire de xer davantage l’agrafe, car celle-ci reste dans la pièce après le soudage et est retirée du pistolet. Pour chauffer les agrafes (5), maintenez le bouton marche/arrêt (1) enfoncé. L’agrafe est main- tenant chauffée par sa résistance électrique. 8 Recommandations pour la réparation de pièces en plastique Les plastiques ne doivent jamais être chauffés au-dessus de leur température de décompo- sition, car cela pourrait nuire considérablement à leurs propriétés mécaniques. Pour les ther- moplastiques, cette température se situe généralement entre 250°C et 320°C. Il est donc recommandé de ne pas chauffer les agrafes avant de les placer sur la pièce, mais de les mettre d'abord en place et de les chauffer ensuite. Grâce à la dissipation de la chaleur, la température peut être maintenue plus uniformément dans la zone de coulée. De grandes quantités de fumée indiquent une température trop élevée. Dans ce cas, appuyez sur la touche marche/arrêt par impulsions et faites fondre l’agrafe dans la pièce. Lorsque l’agrafe a fondu dans l'endroit souhaité, relâchez le bouton marche/arrêt et attendez 2 secondes jusqu'à ce que le thermoplastique ait refroidi et que l’agrafe reste en place dans la pièce. Après env. 1 min., le matériau a sufsamment refroidi et vous pouvez couper les contacts de l’agrafe à l'aide de la pince coupante fournie. Les matériaux plus épais sont plus faciles à traiter si vous faites fondre l’agrafe dans la pièce en effectuant un léger mouvement de rotation. Ceci permet de faciliter la fusion du matériau. Avec de longues ssures, il est plus facile de commencer par souder l'extrémité ouverte et de remonter ainsi jusqu’à clore la ssure. Soudez de l’extérieur jusqu’au milieu pour des ssures moins longues ou plusieurs compo- sants.

8.1 Domaines d'application des types d'agrafes fournies

Agrafe plate, Ø 0,8 mm Pour de petites ssures dans des plastiques solides. Agrafe ondulée, Ø 0,8 mm Pour des ssures plus grandes et plus longues ou des ssures complètes dans des plastiques solides. Agrafe coudée, Ø 0,8 mm Pour souder des ssures dans des angles, des composants courbés ou des formes complexes similaires. Agrafe en M, Ø 0,6 mm Pour souder des ssures dans des angles, des composants courbés ou des formes complexes similaires. 9 Dépannage Erreur Raison Solution L’agrafe ne chauffe pas Aucune tension secteur ou transfor- mateur défectueux Vériez la tension secteur L’agrafe ne chauffe pas sufsamment Résistance trop élevée entre l'agrafe et l’embout de soudage. Saleté dans l’embout de soudure ou contacts de l’agrafe sales Nettoyez les contacts L'appareil de- vient très chaud (> 50°C) L'appareil a été allumé trop longtemps. Laissez le refroidir et essayez à nouveau. En cas de chauffage rapide du pistolet, il peut y avoir un autre défaut De klem en de stroomklem worden zeer heet. Raak deze nooit aan en laat ze afkoelen voordat u het reparatiepistool van de klem of van het werkstuk loslaat.
