436586-22 - Tente Gazebo Penguin - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gazebo de grillade
Marque	Gazebo Penguin
Modèle	436586-22
Matériau de la structure	Acier avec revêtement en peinture
Dimensions de la base	2,4 m x 1,5 m (8 pi x 5 pi)
Dimensions hors tout	Hauteur : 2,34 m (92 po)
Poids	Non spécifié (estimation : environ 50 kg)
Alimentation	Aucune (structure non électrique)
Utilisation	Extérieur uniquement
Nombre de personnes pour l'assemblage	2 à 3 adultes
Temps d'assemblage estimé	2 à 4 heures
Surface recommandée pour l'installation	Béton, asphalte ou surface plane et solide
Fonctions principales	Abri pour grillade avec étagères, barre à serviette, panier et crochets
Entretien et nettoyage	Nettoyer avec une solution savonneuse douce et de l'eau ; rincer et sécher à l'air ; ne pas utiliser de produits abrasifs ou de nettoyeur haute pression
Sécurité	Ancrer solidement au sol ; ne pas grimper sur la structure ; déneiger le toit pour éviter l'effondrement
Pièces détachées et réparabilité	Contacter Gazebo Penguin pour les pièces de rechange ; numéros de pièces dans la notice
Garantie	1 an contre les défauts de matériaux et de fabrication

FOIRE AUX QUESTIONS - 436586-22 Gazebo Penguin

Combien de personnes sont nécessaires pour assembler le gazebo ?

L'assemblage requiert au moins deux adultes, et idéalement trois. Le temps d'assemblage est de 2 à 4 heures.

Quelles sont les dimensions exactes du gazebo ?

Les dimensions de la base sont de 2,4 m x 1,5 m (8 pi x 5 pi). La hauteur totale est de 2,34 m (92 po).

Comment nettoyer le gazebo ?

Utilisez une solution savonneuse écologique et de l'eau avec une éponge. Rincez au tuyau d'arrosage et laissez sécher à l'air. N'utilisez pas de produits abrasifs, de brosses métalliques ou de nettoyeur haute pression.

Puis-je installer le gazebo sur de l'herbe ?

Il est recommandé d'installer le gazebo sur une surface plane et solide comme du béton ou de l'asphalte. Sur l'herbe, vous devrez utiliser des ancrages appropriés (non fournis).

Dois-je déneiger le toit en hiver ?

Oui, il est impératif de déneiger régulièrement le toit pour éviter l'accumulation de neige qui pourrait provoquer l'effondrement de la structure.

Quelle est la garantie de ce produit ?

La garantie est de un an à compter de la date d'achat contre les défauts de matériaux et de fabrication, avec preuve d'achat.

Comment obtenir des pièces de rechange ?

Contactez le service client de Gazebo Penguin au 1-800-737-7174 ou via le formulaire en ligne. Ayez le numéro de pièce sous la main.

Puis-je suspendre des objets à la structure ?

Oui, mais le poids total suspendu ne doit pas dépasser 6,8 kg (15 lb). Évitez de suspendre des objets par vent fort ou en hiver.

Comment ancrer le gazebo ?

Utilisez les clous fournis ou des ancrages adaptés à votre surface (béton, asphalte, etc.). Les ancrages varient selon l'emplacement et ne sont pas tous fournis. Consultez votre quincaillerie locale.

Peut-on laisser le gazebo monté toute l'année ?

Oui, le gazebo est conçu pour rester monté toute l'année, à condition de garder le toit libre de neige et de vérifier régulièrement les vis.

MODE D'EMPLOI 436586-22 Gazebo Penguin

Deux adultes ou plus sont requis pour l'installation

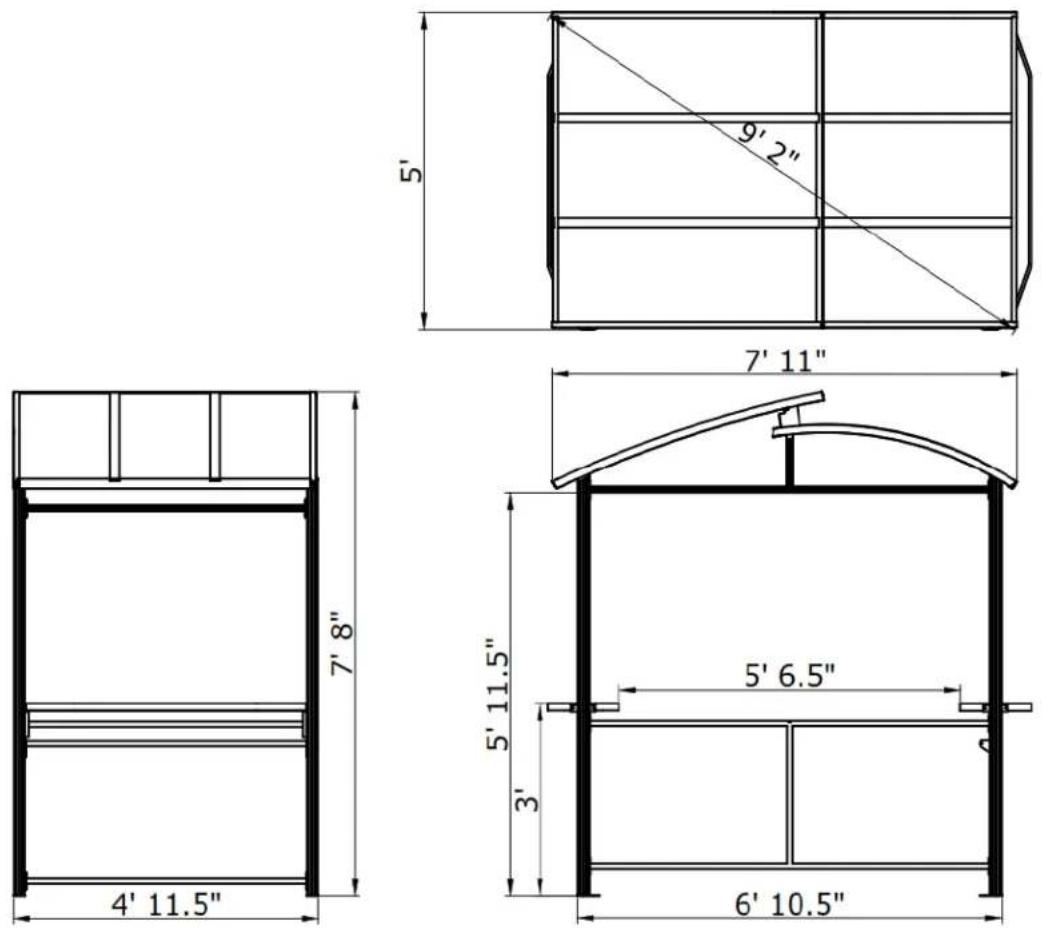

Dimensions à la Base 6'10 12 " x 4'11 14 "; Dimensions Maximales 7'10" x 4'11 14 " Hauteur Total 92" (7'8")

APPROX.

DE NE PAS DÉTRUIRE LES BOITES AVANT FINIR L'INSTALLATION AU COMPLET. SVP, VÉRIFIEZ LE CONTENUE DE CHAQUE BOITE VS LA LISTE DES PIECES DETAILLÉE

8ft x 5ft / 2.4m x 1.5m GRILL GAZEBO

LES INSTRUCTIONS D'INSTALLATION

IMPORTANTE: RETENIR POUR LA FUTURE RÉFÉRENCE, LIRE ATTENTIVEMENT

Consultez votre autorité locale / les codes municipaux locaux concernant l'installation de structures temporaires avant l'achat ou l'assemblage. Certaines juridictions peuvent exiger des permis pour, ou réglementer autrement, l'installation et l'utilisation.

Pour l'assistance de l'assemblage, d'installation, des pièces en particulier, ou service à la clientèle, veuillez contacter Gazebo Penguin au numéro de téléphone mentionné mi-bas : (français, anglais, lun. à ven. de 8 du matin à 4 après-midi est) :

Montréal: [phone]

Canada et États-Unis: 1-800-737-7174

ATTENTION:

• Pour une utilisation à l'extérieur.
• La neige doive être nettoyée en tout le temps, de ne pas laisser s'accumuler.
• Retenir votre preuve d'achat pour la garantie. Veuillez garder les boites jusqu'à d'avoir finir l'installation correctement au complet.
  • D'assemblage peut durer plus que 4 heures et l'exige d'avoir au moins 3 personnes.

AVANT ASSEMBLAGE:

• Veuillez ne pas détruire les boîtes avant d'avoir finir complètement assemblage.
• La fondation doit être sous le niveau de sol, plat et solide, comme du béton ou de l'asphalte.
  • Tenez à l'écart des lignes électriques aériennes, des branches d'arbres et d'autres structures.
  • Vérifiez s'il y a des tuyaux ou des fils souterrains si le creusement ou le forage est nécessaire.
• Ne pas installer à proximité des lignes de toit ou d'autres structures qui pourraient jeter de la neige, de la glace ou une pluie excessive sur le toit.
• Assemblez la structure près du point final d'utilisation la plus proche possible.
• Il est recommandé de porter des gants de sécurité, des lunettes de sécurité et des casques de protection pour l'installation.
• Ne vous suspendez pas, ne grimpez pas et ne vous tenez pas debout sur la structure ou le toit.
• Avant le montage, lisez les instructions et vérifiez que toutes les pièces sont présentes dans les boîtes. S'il manque des pièces, svp, contactez notre département de garantie.
• Un escabeau de 6 pieds (1,8 m), un tournevis Phillips, un ruban à mesurer, un niveau, un maillet et une bâche sur laquelle placer les pièces seront nécessaires pour l'assemblage (non inclus).
• Enlevez le film protecteur supérieur des panneaux de toit avant l'assemblage; NE PAS retirer le film protecteur inférieur avant d'être prêt à insérer les panneaux de toit, afin d'identifier le côté supérieur.

INSTRUCTION D'ANCRAGE:

• Un ancrage adéquat du cadre à la base et au mur est nécessaire pour la sécurité.
• Une structure non solidement ancrée a un risque de s'envoler lors de vents violents causant des dommages et des risques pour la sécurité.
  • Le matériel et les outils requis pour l'ancrage varient en fonction de l'emplacement d'installation et ne sont pas fournis.
• Veuillez vérifier auprès de votre quincaillerie locale les ancrages appropriés à votre surface.

SOIN ET MAINTENANCE:

• En cas de pièce défectueuse ou endommagée, ou pour toute autre question concernant le produit, veuillez contacter directement le fabricant.
• Veuillez avoir la liste des pièces et les numéros de pièces à portée de main lors de la commande ou de la demande de pièces de rechange.

PANNEAUX DE TOIT:

• Nettoyez doucement avec une solution savonneuse écologique et de l'eau à l'aide d'une éponge.
  • N'utilisez pas de matériaux abrasifs, de brosses métalliques, de produits chimiques, de nettoyants puissants ou d'eau de javel.
  • Rincer à l'aide d'un tuyau d'arrosage et sécher à l'air. S'il est retiré, assurez-vous qu'il est complètement sec avant le stockage.
• N'utilisez pas de nettoyeur haute pression.

STRUCTURE:

• Nettoyez doucement avec une solution savonneuse écologique et de l'eau à l'aide d'une éponge.
  • N'utilisez pas de matériaux abrasifs, de brosses métalliques, de produits chimiques, de nettoyants puissants ou d'eau de javel.
  • Rincer à l'aide d'un tuyau d'arrosage et sécher à l'air. N'utilisez pas de nettoyeur haute pression.
• S'il y a des imperfections voir le numéro de pièce de la peinture dans la liste des pièces pour obtenir une peinture de retouche correspondante.

NOTES DE MAINTENANCE

1. Vérifier l'ensemble des vis avant et pendant l'utilisation du produit et les resserrer au minimum deux fois par année
2. Si vous désirez suspendre des produits à la structure, assurez-vous que le poids total des articles ne dépasse pas 6,8 kg (15 livres). Ne rien suspendre a la structure en cas de forts vents ainsi que pendant l'hiver.
3. En cas de pièces défectueuses ou endommagées, ou pour questions concernant le produit, veuillez contacter le manufacturier directement.
4. Ayez, s'il-vous-plait, le nom et numéro de pièce en main quand vous commandez des pièces de remplacement.
5. Ne placez pas le solarium en dessous d'un arbre ou la pente d'un toit de maison. La neige ou la glace pourrai glisser et causer le solarium de s'effondrer.
6. Bien que ce solarium soit conçu pour rester monté toute l'année, il est nécessaire de garder le toit libre de toute accumulation de neige.

Ce produit a été conçu et fabriqué afin de répondre aux normes les plus exigeantes en matière de qualité et de durabilité. Sous réserve des sections « conditions d'application de la garantie » et des « limitations à la garantie » ci-dessous, il est garanti contre les défauts matériels ou de fabrication et ce, pour une période d'une année de la date d'achat. Advenant que le produit soit endommagé ou que la période de garantie soit expirée, veuillez contacter le département de service à la clientèle de Gazebo Penguin afin d'obtenir une liste complète des pièces de remplacement et des prix applicables.

La garantie s'applique uniquement à l'acheteur d'origine avec preuve d'achat.

Afin d'assurer l'application de la garantie, veuillez-vous conformer aux instructions suivantes :

Inspectez soigneusement le contenu de l'emballage afin de vérifier si certaines composantes sont manquantes ou endommagées. Advenant que certaines pièces soient manquantes ou endommagées, ne retournez pas le produit à l'endroit où vous l'avez acheté; contactez plutôt le département du service à la clientèle de Gazebo Penguin aux numéros ci-dessous :

Montréal : [phone]

Ailleurs : 1-800-737-7174

Vous pouvez aussi trouver un formulaire de réclamation en ligne https://abrispenguin.com/assemblyinstructions/

NOTE : Toutes pièces endommagées/manquantes devraient être signalées en dedans de 30 jours de la date de livraison, faute de quoi votre réclamation peut être rejetée.

LIMITATIONS À LA GARANTIE

1. Ce produit n'est pas garanti contre les dommages causés par le vandalisme, l'abus, les objets tombants ou lancés, ou l'accumulation de neige.
2. Ce produit n'est pas garanti contre les dommages causés par les conditions climatiques extrêmes, tels que les orages, la grêle, les tempêtes de vent ou de neige, ou autre actes de Dieu.
3. Des fuites dues à de fortes pluies peuvent survenir. Veuillez-vous référer au manuel d'instructions pour les positions des fenêtres et des informations sur la façon d'évacuer l'eau.
4. Ce produit est seulement garanti s'il a été installé en accord avec les instructions écrites incluses avec le produit.
5. Le produit n'est pas garanti s'il a été ancré incorrectement.
6. Nous nous réservons le droit de remplacer ou réparer tout produit ou pièce défectueux à notre seule discrétion.
7. Aucune modification au produit n'est autorisée. Cela annulera votre garantie.

Avant d'assembler:

NE DÉTRUISEZ PAS LES BOÎTES AVANT QUE L'ABRI SOIT COMPLÈTEMENT ASSEMBLÉ.

• Veuillez vérifier le contenu de chaque boîte à l'aide de la liste des pièces.
• L'assemblage requiert au moins deux personnes et deux heures.
• Un escabeau est requit pour l'assemblage.
• Ce gazebo doit être installé sur une surface plate et horizontale.

- Lisez les instructions et vérifiez que toutes les pièces soient présentes. S'il y en manque, référez-vous à l'information sur la garanti à la page 9.

Étape 1:

Attachez chaque patte (A, B, C, D) à une base (E) avec un boulon (U), une rondelle (U-2), et un écrou (U-1). Chaque base peut être orientée dans 4 directions, en fonction de l'espace disponible.

Étape 2:

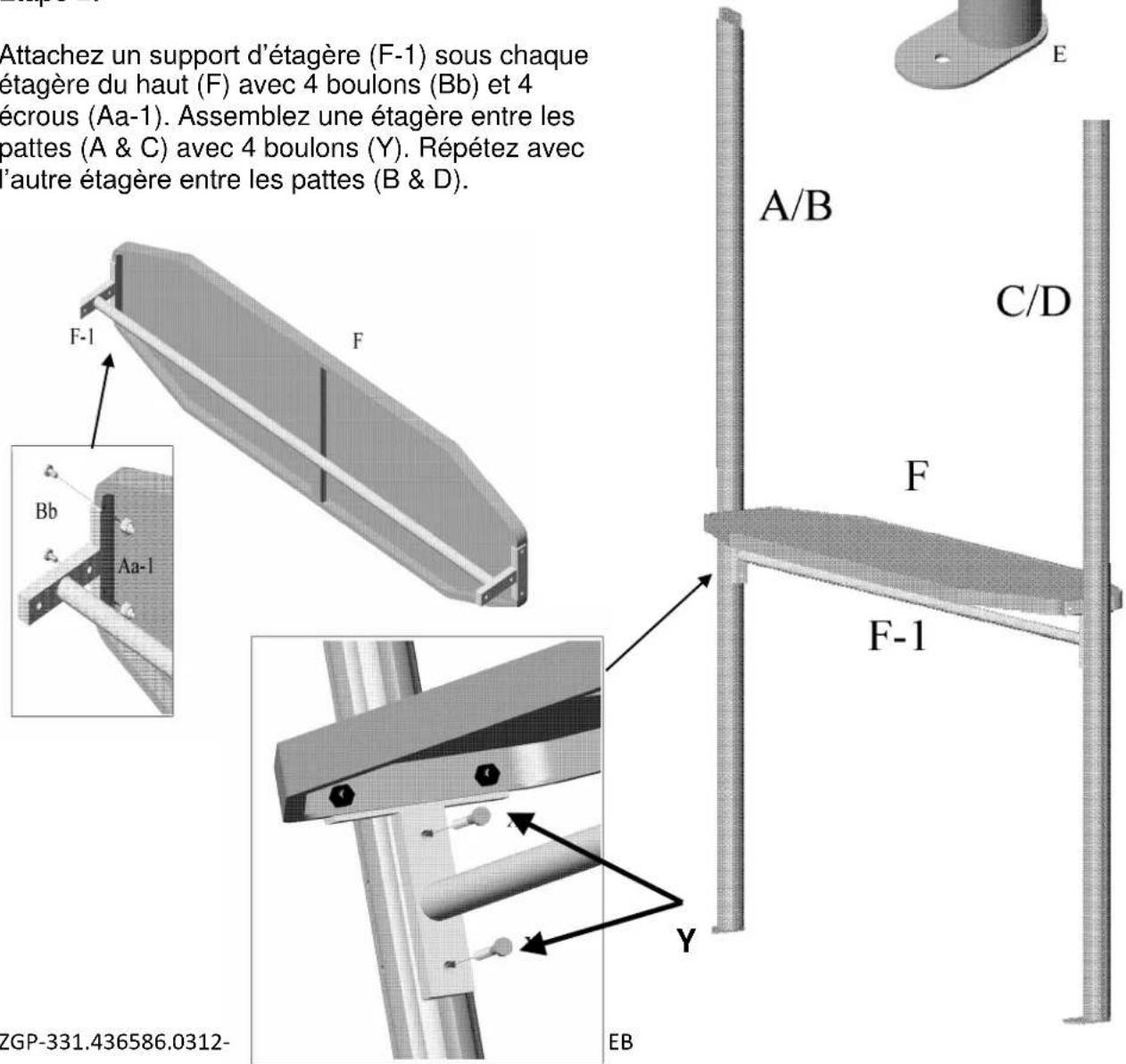

Attachez un support d'étagère (F-1) sous chaque étagère du haut (F) avec 4 boulons (Bb) et 4 écrous (Aa-1). Assemblez une étagère entre les pattes (A & C) avec 4 boulons (Y). Répétez avec l'autre étagère entre les pattes (B & D).

Attachez un support d'étagère (F-1) sous chaque étagère du haut (F) avec 4 boulons (Bb) et 4 écrous (Aa-1). Assemblez une étagère entre les pattes (A & C) avec 4 boulons (Y). Répétez avec autre étagère entre les pattes (B & D). A/B C/D F F-1 Y EB ZGP-331.436586.0312- Bb Aa-1

U-2 U-1 U E

Étape 3:

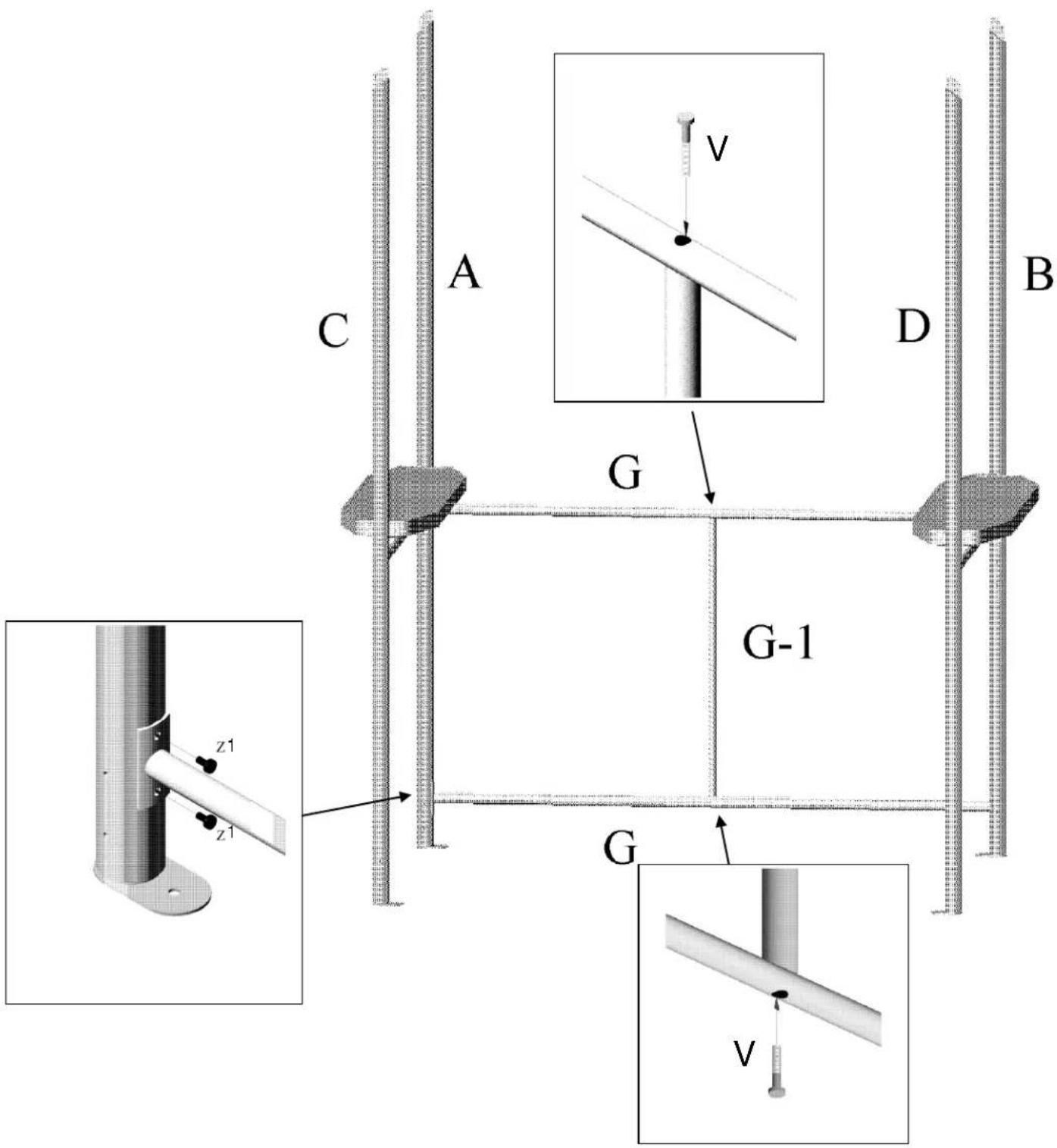

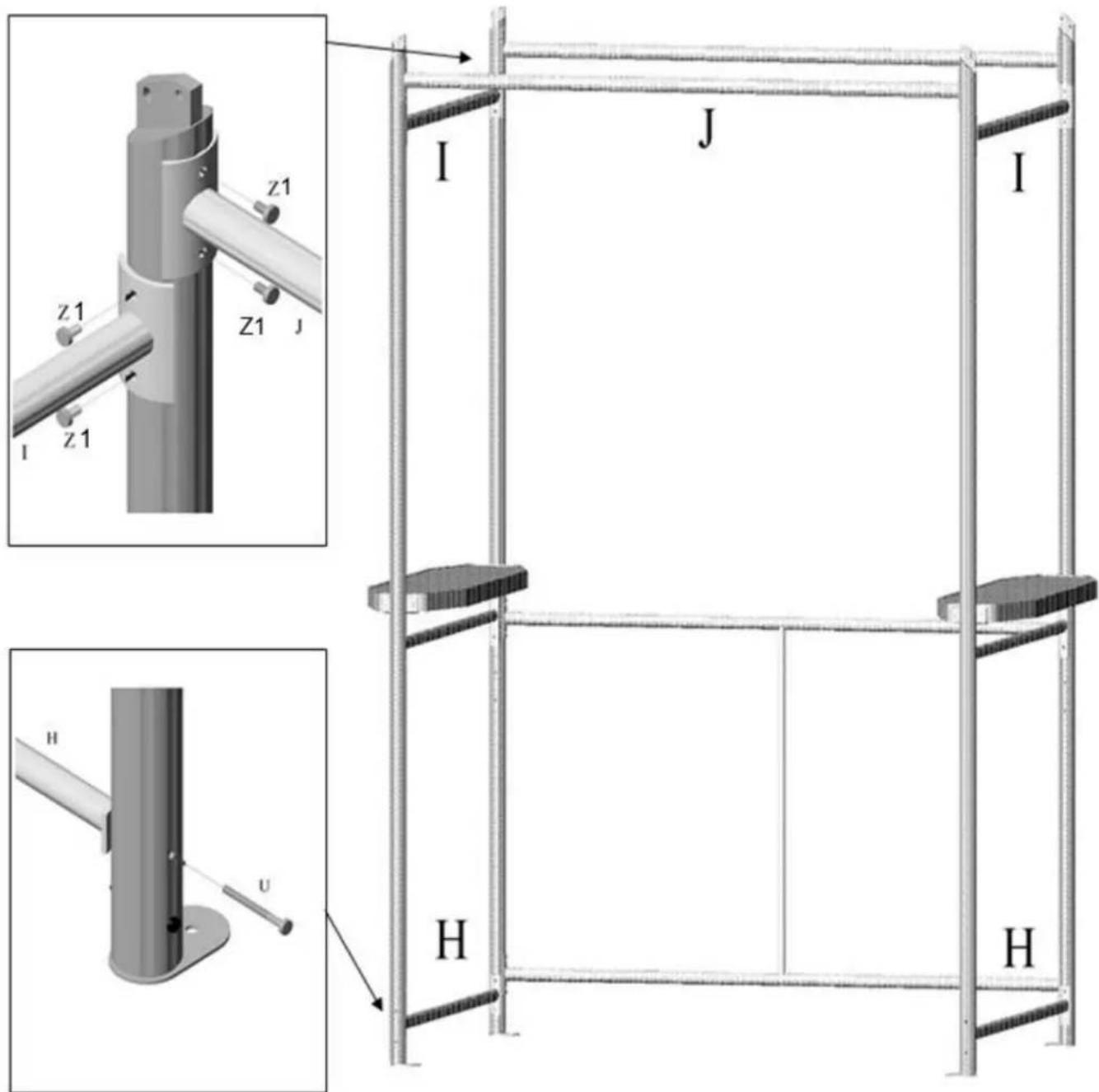

Attachez les barres arrières (G) entre les pattes (A & B) avec 2 boulons (Z1) à chaque bout. Ensuite, installez la barre centrale (G-1) au milieu des barres arrières avec des boulons (V).

Attachez les barres de côté inférieures (H) en bas entre les pattes (A & C) et (B & D) avec les boulons (U). Attachez les barres de côté supérieures (I) en haut entre les pattes (A & C) et (B & D) avec les boulons (Z1). Attachez les barres supérieures (J) entre les pattes (A & B) et (C & D) avec les boulons (Z1).

Remarque: Le trou central de la barre (J) n'est pas exactement au centre, alors durant l'assemblage assurez-vous que les trous sur les deux barres supérieure (J) sont également espacés de la même barre de cote supérieure (I).

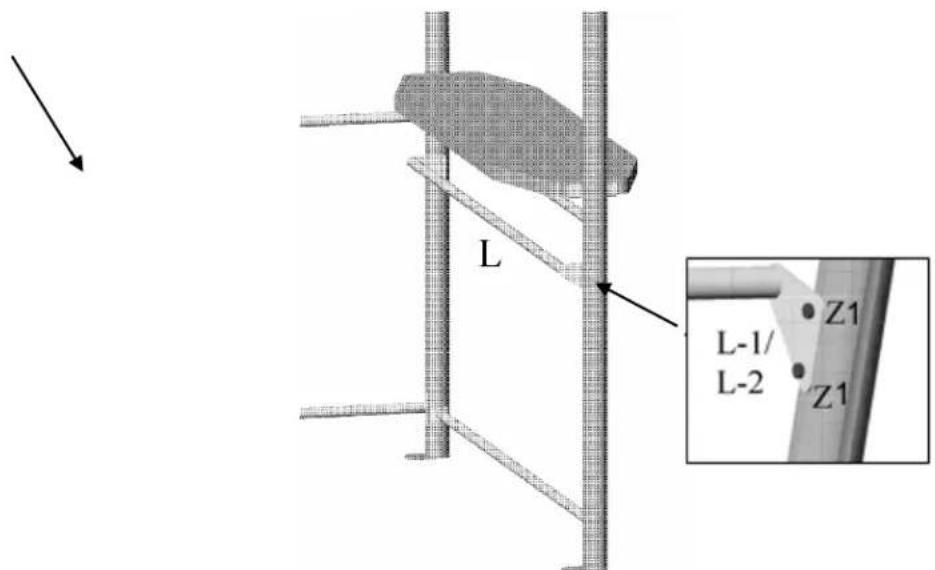

Vissez les crochets (L-1 & L-2) à la barre à serviette (L) avec des boulons (Z1). Attachez-les entre les pattes droites (B & D) avec des boulons (Z1).

L L-1/ L-2 Z1 Z1

Étape 6:

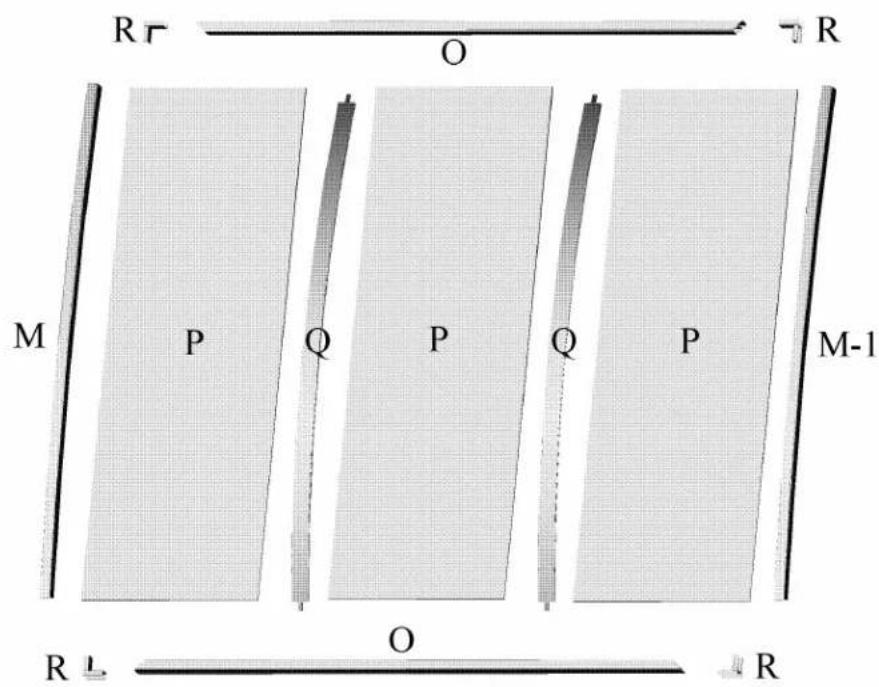

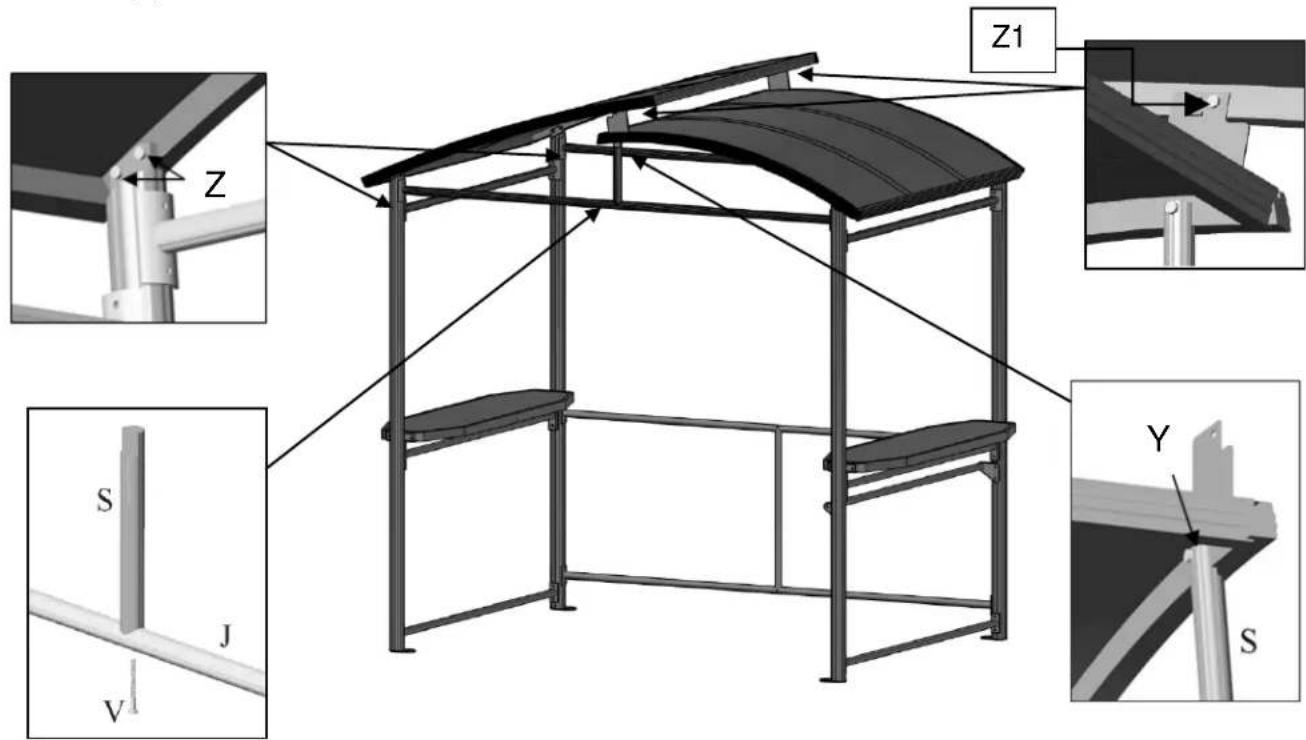

Pour le toit supérieur, disposez les chevrons de côté (M & M-1), deux bordures (O), panneaux de toit (P), et les chevrons (Q) comme dans le schéma ci-dessous. Assemblez un chevron (M-1) à une bordure (O) avec un connecteur du toit (R) et 4 boulons (Cc). Faites de même avec le chevron (M). Préparez l'autre bordure (O) avec le connecteur du toit (R) pour l'étape suivante.

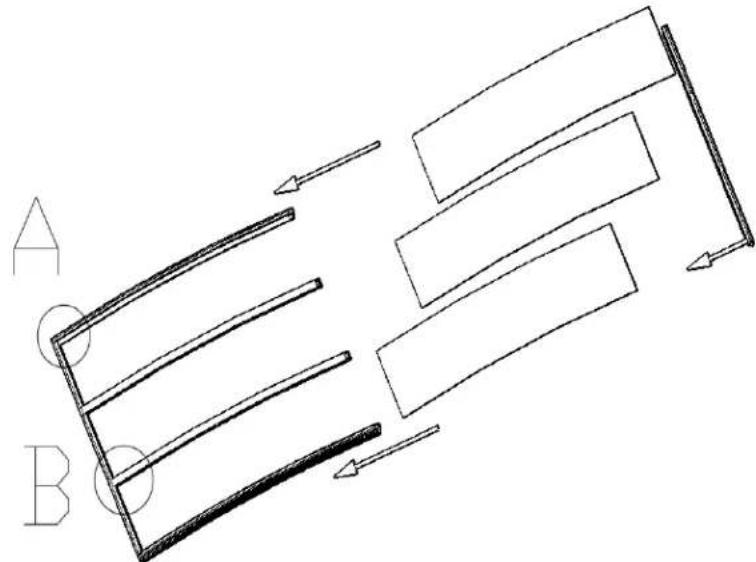

Courbez et glissez un panneau (P) dans un coin, puis insérez un chevron (Q), attachant les bouts à la bordure (O) avec des boulons (Cc). Ajoutez un autre panneau (P), puis un autre chevron (Q) de la même manière. Insérez le dernier panneau (P) et complétez le toit avec l'autre coin assemblé à l'étape 6 (M & O), utilisant les connecteurs du toit (R) et des boulons (Cc).

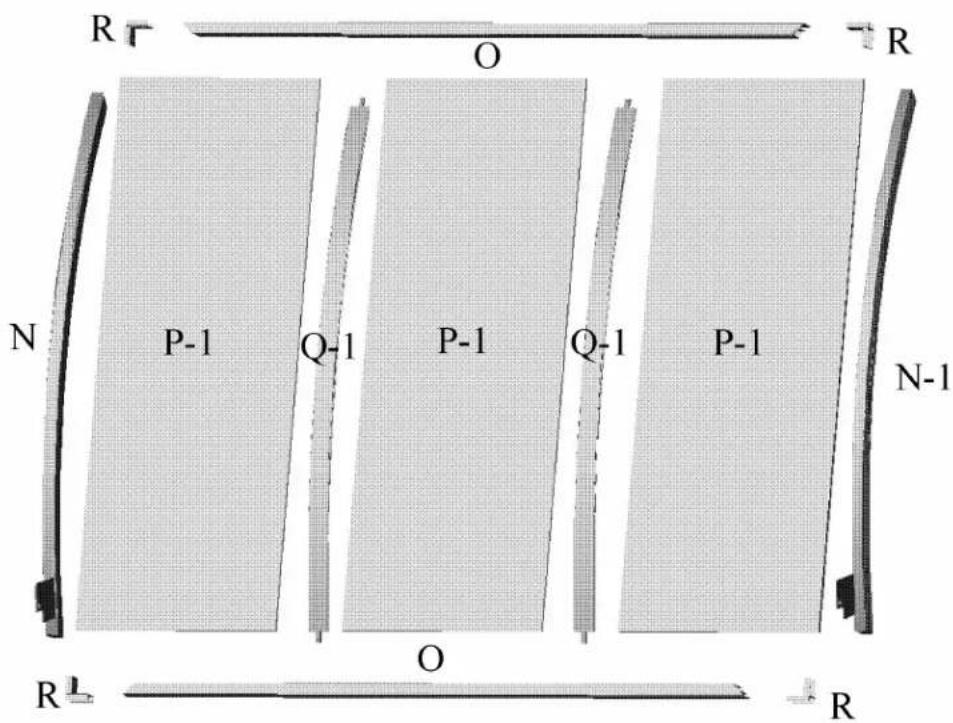

Pour le toit inférieur, disposez les chevrons de côté (N & N-1), les deux bordures (O), les panneaux de toit (P-1), et les chevrons (Q-1) comme dans le schéma ci-dessous. Répétez les étapes 6 and 7 avec ces pièces pour compléter le toit inférieur.

Attachez les supports de toit (S) au centre de chaque barre supérieure (J) avec un boulon (V).

Attachez le toit inférieur aux supports (S) avec des boulons (Y), et aux pattes (B & D) avec 2 boulons (Z) chacune.

Attachez le toit supérieur aux chevrons (N & N-1) avec des boulons (Z1), et aux pattes (A & C) avec 2 boulons (Z) chacune.

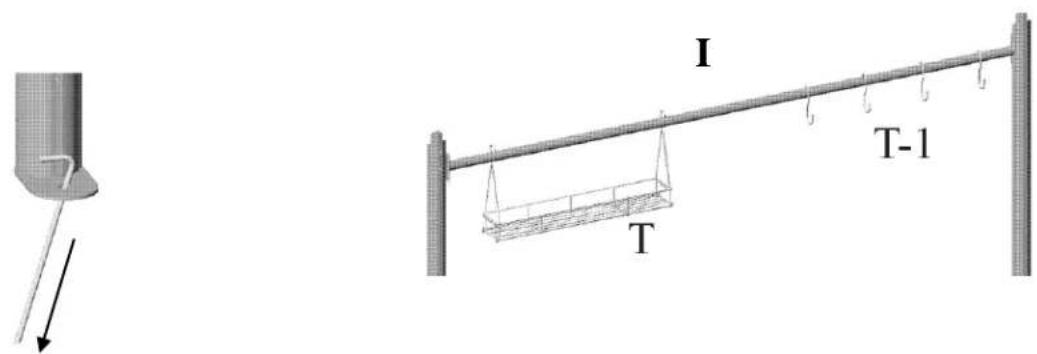

Ancrez le gazebo au sol à travers les bases (E). Utilisez les clous (Dd) inclut, des vis, et/ou des bouchons, dépendant de votre surface. Si vous utilisez les clous, assurez-vous de les rentrer à un angle oblique. Installez le panier (T) et les crochets (T-1) sur la barre de coté supérieure (I) comme voulu.

I T-1 T

DESCRIPTION	EMBALLE DANS LA BOITE	QTÉ	DESSIN	DESCRIPTION	EMBALLE DANS LA BOITE	QTÉ	DESSIN
(12-051) PATTE ARRIÈRE GAUCHE A	2	1		(12-060) BARRE DE CÔTÉ INFÉRIEURE H	2	2
(12-052) PATTE ARRIÈRE DROITE B	2	1		(12-061) BARRE DE CÔTÉ SUPÉRIEURE I	2	2
(12-053) PATTE AVANT GAUCHE C	2	1		(14-064) BARRE SUPÉRIEURE J	2	2
(12-054) PATTE AVANT DROITE D	2	1		(12-065) BARRE À SERVIETTE L	2	1
(12-055) BASE E	2	4		(12-066) CROCHET DE BARRE À SERVIETTE L-1	2	1
(12-056) ÉTAGÈRE DU HAUT F	3	2		(12-067) CROCHET DE BARRE À SERVIETTE L-2	2	1
(12-057) SUPPORT D'ÉTAGÈRE F-1	2	2		(12-068) CHEVRON DE CÔTÉ SUPÉRIEURE M	2	1
(12-058) BARRE ARRIÈRE G	2	2		(12-069) CHEVRON DE CÔTÉ SUPÉRIEURE M-1	2	1
(12-059) BARRE CENTRALE G-1	2	1		(12-070) CHEVRON DE CÔTÉ INFÉRIEURE N	2	1
(12-071)CHEVRON DE CÔTÉ INFÉRIEURE N-1	2	1		(08-161) BOULON U	2	8	M6x70mm
(12-072) BORDURE O	2	4		(12-081) BOULON V	2	4	M6x50mm
(12-073) PANNEAU DE TOIT SUPÉRIEURE 54 3/4" X 19" X 1⁄4" P	1	3		(12-084) BOULON Y	2	10	M6x30mm
(12-074) PANNEAU DE TOIT INFÉRIEURE 48" x 19" X 1⁄4" P-1	1	3		(12-085) BOULON Z	2	8	M6x20mm
(12-075) CHEVRON SUPÉRIEURE Q	2	2		(15-118) BOULON Z1	2	36	M6x16mm
(12-076) CHEVRON INFÉRIEURE Q-1	2	2		(12-086) ÉCROU Aa-1	2	8
(12-077) CONNECTEUR DU TOIT R	2	8		(08-168) BOULON Bb	2	8	M6x12mm
(12-078) SUPPORT DE TOIT S	2	2		(12-087) BOULON Cc	2	40	M5x8mm
(12-079) PANIER T	2	1		(12-088) CLOU Dd	2	4
(12-080) CROCHET T-1	2	4		(08-181) CLÉ HEXAGONAL E	2	1
(12-089) ÉCROU U-1	2	4		*PAS INCLUS DANS LA BOITE
(08-187) RONDELLE U-2	2	4	[22C4]
				DESCRIPTION	COULEUR		# DE PIÈCE
				PEINTURE À SPRAY	BRUN		11-726
				STYLO À PEINTURE			18-184
