CS22HF - Commutateur ATEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur KVM à câble HDMI FHD 2 ports USB
Marque	ATEN
Modèle	CS22HF
Nombre de ports	2 ports (ordinateurs)
Interfaces vidéo	2 entrées HDMI, 1 sortie HDMI
Interfaces USB	2 ports USB Type-A (entrées), 1 port clavier/souris USB (partagé)
Résolution maximale	FHD (1920 x 1080)
Alimentation	Bus USB (auto-alimenté)
Commutation	Bouton sélecteur de port à distance (câble)
Indicateurs LED	1 LED verte par port (port actif)
Longueur des câbles intégrés	Environ 1,2 m (estimation)
Dimensions (L x l x H)	Environ 100 x 60 x 20 mm (estimation)
Poids	Environ 120 g (estimation)
Matériau du boîtier	Plastique (estimation)
Systèmes d'exploitation supportés	Windows, Mac, Linux (compatible USB HID)
Température de fonctionnement	0 °C à 50 °C (estimation)
Humidité de fonctionnement	0 à 80 % HR (estimation)
Entretien	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Nettoyage	Débrancher avant nettoyage. Utiliser un chiffon légèrement humide.
Consignes de sécurité	Ne pas exposer à l'humidité. Ne pas ouvrir le boîtier. Utiliser dans un environnement sec.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV ATEN en cas de panne.
Garantie	2 ans (standard ATEN, à vérifier)

FOIRE AUX QUESTIONS - CS22HF ATEN

Comment brancher le commutateur ATEN CS22HF ?

Connectez votre clavier et souris aux ports USB de l'unité. Branchez un écran HDMI sur la sortie HDMI. Reliez les câbles KVM intégrés (USB + HDMI) aux deux ordinateurs. Allumez les ordinateurs ; le port 1 est actif par défaut.

Comment changer de port sur le CS22HF ?

Appuyez sur le bouton sélecteur de port à distance (câble dédié) pour basculer entre les deux ordinateurs. La LED du port actif s'allume en vert.

Quelle résolution maximale supporte le CS22HF ?

Il supporte une résolution maximale de 1920 x 1080 (FHD) via HDMI.

Le CS22HF nécessite-t-il une alimentation externe ?

Non, il est auto-alimenté par le bus USB de l'ordinateur connecté. Assurez-vous que l'ordinateur allumé fournit suffisamment de courant.

Puis-je utiliser un casque ou un microphone avec le CS22HF ?

Non, ce commutateur KVM ne possède pas de ports audio. Il ne transmet que les signaux vidéo HDMI et USB (clavier/souris).

Est-ce que le CS22HF fonctionne avec un Mac ou un PC Linux ?

Oui, il est compatible avec les systèmes d'exploitation courants (Windows, macOS, Linux) grâce au protocole USB HID standard.

Les câbles sont-ils amovibles ou intégrés ?

Les câbles KVM (USB et HDMI) sont intégrés et non amovibles. La sortie HDMI et les ports clavier/souris sont fixes sur le boîtier.

Que faire si l'image ne s'affiche pas ?

Vérifiez que les câbles HDMI sont bien enfoncés, que l'écran est allumé et sur la bonne source. Assurez-vous que l'ordinateur sélectionné est allumé et que sa sortie HDMI est active.

Le CS22HF supporte-t-il la commutation par raccourci clavier ?

Non, la commutation se fait uniquement par le bouton physique à distance. Aucun raccourci clavier n'est disponible.

Comment nettoyer le commutateur CS22HF ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon légèrement humide (pas de produits chimiques).

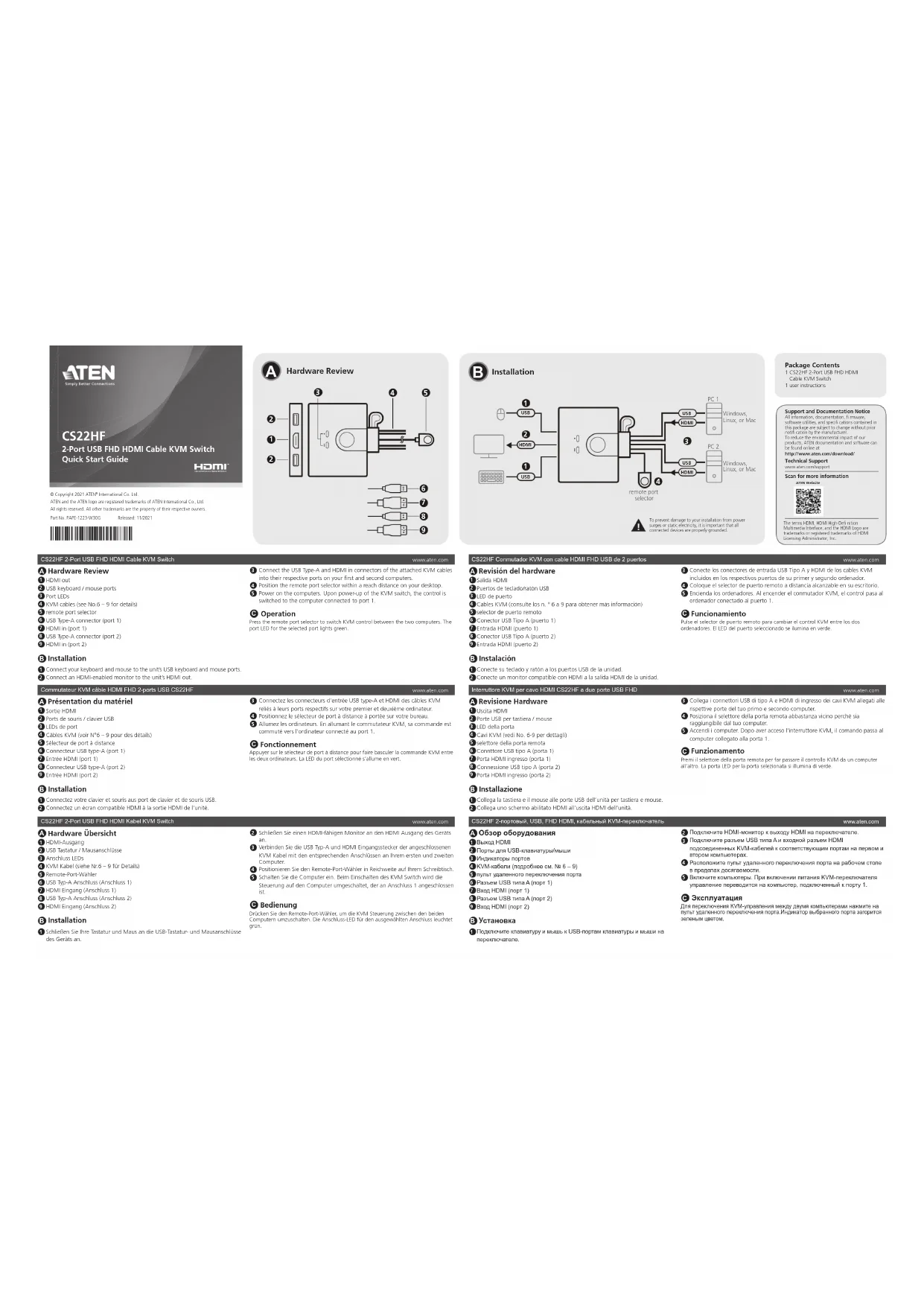

MODE D'EMPLOI CS22HF ATEN

Commutateur KVM câble HDMI FHD 2-ports USB CS22HF

www.aten.com

A Présentation du matériel

① Sortie HDMI

② Ports de souris / clavier USB

3 LEDs de port

4 Câbles KVM (voir N°6 – 9 pour des détails)

5 Sélecteur de port à distance

6 Connecteur USB type-A (port 1)

⑦ Entrée HDMI (port 1)

8 Connecteur USB type-A (port 2)

9 Entrée HDMI (port 2)

B Installation

1 Connectez votre clavier et souris aus port de clavier et de souris USB. 2 Connectez un écran compatible HDMI à la sortie HDMI de l'unité.

3 Connectez les connecteurs d'entrée USB type-A et HDMI des câbles KVM reliés à leurs ports respectifs sur votre premier et deuxième ordinateur.
4 Positionnez le selecteur de port à distance à portée sur votre bureau. 5 Allumez les ordinateurs. En allumant le commutateur KVM, sa commande est commuté vers l'ordinateur connecté au port 1.
Appuyer sur le sélecteur de port à distance pour faire basculer la commande KVM entre les deux ordinateurs. La LED du port sélectionné s'allume en vert.

© Fonctionnement
