Type de produit Détecteur de mouvements
Marque Busch-Jaeger
Modèle 6814 U
Alimentation 230 V AC
Utilisation Intérieur
Montage Intégré dans le plafond (trou de 65 mm de diamètre)
Distance minimale des sources de chaleur 1,5 m
Plage de détection Adaptable avec caches pré-estampés
Réglage luminosité (LUX) De 10 lux (nuit) à 2000 lux (jour)
Réglage temporisation (TIME) De 5 secondes à 30 minutes
Mode de fonctionnement Automatique (A) ou manuel avec bouton-poussoir (HA)
DEL de détection Rouge, allumée 2 secondes lors d'une détection
Commande supplémentaire Possible avec bouton-poussoir (sauf câblage parallèle)
Consignes de sécurité Déconnecter le secteur avant montage/démontage ; intervention par technicien spécialisé
Entretien Aucune maintenance nécessaire, ne pas ouvrir
Accessoires fournis 2 couvercles pré-estampés pour masquer des zones

FOIRE AUX QUESTIONS - 6814 U Busch-Jaeger

Comment installer le détecteur de mouvements 6814 U ?
Percez un trou de 65 mm de diamètre dans le plafond. Insérez l'appareil en appuyant les deux ressorts de fixation. Pour un montage dans une boîte encastrée, démontez les étriers de ressort. Raccordez les câbles selon le schéma et fixez le couvercle de protection avec soulagement de tension.
Quels sont les réglages disponibles sur le capteur ?
Deux potentiomètres : LUX règle le seuil de luminosité (de 10 lux pour nuit à 2000 lux pour jour) et TIME règle la temporisation (de 5 secondes à 30 minutes). Un mode de fonctionnement (A ou HA) peut être sélectionné via une commande supplémentaire.
Comment tester le fonctionnement de l'appareil ?
Retirez le couvercle extérieur. La DEL rouge s'allume pendant environ 2 secondes lors d'une détection, et l'éclairage s'allume également. Placez-vous dans la zone de détection pour vérifier.
Pourquoi l'éclairage ne s'éteint-il pas après le temps réglé ?
Vérifiez que le potentiomètre TIME est correctement réglé. Si la zone est toujours occupée, le détecteur prolonge la durée. Assurez-vous qu'aucune source de chaleur (lampe, chauffage) ne se trouve à moins de 1,5 m.
Puis-je utiliser ce détecteur comme système d'alarme ?
Non, l'appareil n'est pas conçu pour servir de système d'alarme anti-cambriolage ou anti-intrusion, car il ne répond pas à la norme VdS de sécurité anti-sabotage.
Comment réduire la zone de détection ?
Utilisez les caches pré-estampés fournis. Découpez-les selon les besoins, placez-les dans la bague de protection avant de la verrouiller sur la lentille.
Que faire si l'appareil ne s'allume pas ?
Vérifiez l'alimentation 230 V et le câblage. Assurez-vous que la valeur LUX est réglée en dessous de la luminosité ambiante. Après mise sous tension, attendez environ 60 secondes (phase d'initialisation).
Puis-je utiliser une commande supplémentaire avec un câblage parallèle ?
Non, en cas de câblage parallèle, l'utilisation d'une commande supplémentaire à bouton-poussoir n'est pas possible. Utilisez le mode automatique standard.
Comment nettoyer le détecteur ?
L'appareil ne nécessite pas de maintenance. Ne l'ouvrez pas. Nettoyez la lentille extérieure avec un chiffon doux et sec si nécessaire.
Quelle est la hauteur de montage recommandée ?
Le détecteur est conçu pour être intégré au plafond. La hauteur de montage dépend de la pièce ; respectez une distance d'au moins 1,5 m des lampes et sources de chaleur.

Questions des utilisateurs sur 6814 U Busch-Jaeger

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice 6814 U - Busch-Jaeger et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 6814 U de la marque Busch-Jaeger.

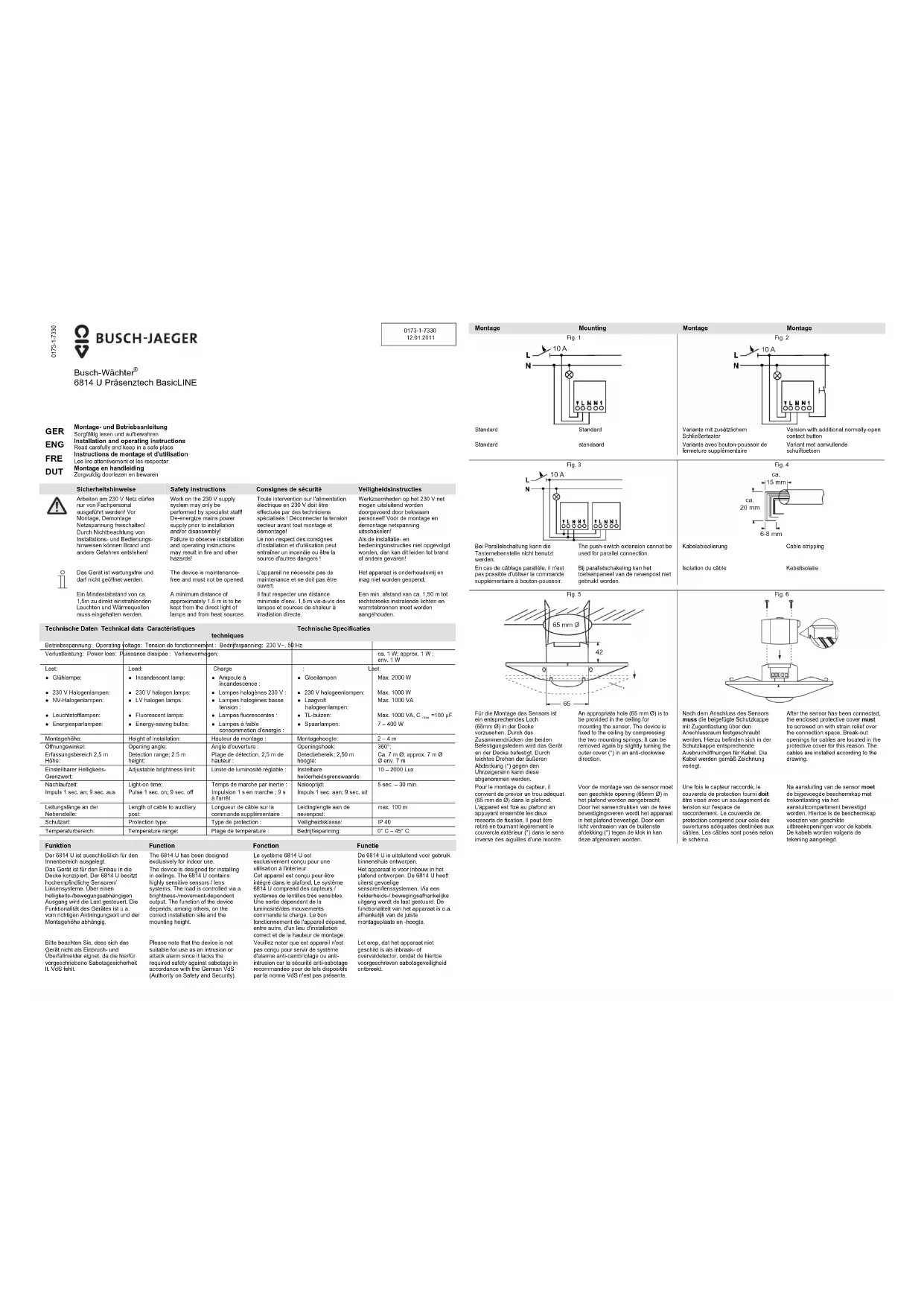

MODE D'EMPLOI 6814 U Busch-Jaeger
