Type de produit	Détecteur de mouvement/présence
Marque	Busch-Jaeger
Modèle	6818 U
Utilisation	Intérieur (parkings souterrains possibles)
Alimentation	230 V AC
Montage	Plafond (encastré ou apparent avec boîtier 6888)
Plage de réglage de luminosité	10 Lux (nuit) à 2000 Lux (jour)
Temporisation	Impulsion courte (1 s) à 30 minutes
Fonctions principales	Détection de mouvement/présence, commande par poste secondaire, télécommande (option 6842)
Sécurité	Intervention sur 230 V par technicien spécialisé, déconnecter secteur avant montage
Entretien et nettoyage	Aucune maintenance nécessaire ; nettoyer la lentille avec un chiffon doux et sec
Pièces détachées et réparabilité	Couvercles pré-estampés fournis pour exclure des zones ; boîtier apparent 6888 disponible séparément
Informations générales	Détecteur pour grandes surfaces intérieures ; non conçu comme système d'alarme anti-intrusion

FOIRE AUX QUESTIONS - 6818 U Busch-Jaeger

Comment installer le détecteur 6818 U ?

Le montage s'effectue au plafond, soit encastré (trou de 65 mm) soit apparent avec le boîtier 6888. Raccordez l'alimentation 230 V selon les schémas, puis fixez le couvercle. Après mise sous tension, l'appareil est opérationnel après environ 60 secondes.

Comment régler la sensibilité lumineuse ?

Utilisez le potentiomètre de réglage de luminosité sur l'appareil. Les valeurs approximatives vont de 10 Lux (fonctionnement nocturne) à 2000 Lux (fonctionnement diurne). Ajustez selon vos besoins.

Quelle est la durée minimale de fonctionnement ?

La temporisation minimale est d'environ 1 seconde (impulsion courte). Le réglage usuel minimal est de 10 secondes. Si réglé sur >= 3 minutes, l'appareil passe automatiquement en mode de détection de mouvements courts.

Puis-je utiliser une télécommande ?

Oui, une télécommande optionnelle (réf. 6842) permet de commander l'appareil à distance. Consultez la notice pour les instructions d'appairage.

Que faire si le détecteur ne s'allume pas ?

Vérifiez d'abord l'alimentation secteur (230 V). Assurez-vous que le seuil de luminosité est correctement réglé et que la zone de détection n'est pas obstruée. Si le problème persiste, consultez un électricien.

Comment exclure une zone de détection ?

Utilisez les couvercles pré-estampés fournis. Découpez la forme souhaitée et placez-la dans la bague de protection avant de refermer. Cela permet d'exclure des zones spécifiques de la plage de détection.

L'appareil peut-il être utilisé comme alarme anti-intrusion ?

Non, cet appareil n'est pas conçu pour servir de système d'alarme. La norme VdS n'étant pas respectée, il ne garantit pas la sécurité anti-sabotage requise pour une alarme.

Comment nettoyer le détecteur ?

L'appareil ne nécessite pas de maintenance particulière. Pour nettoyer la lentille, utilisez un chiffon doux et sec. Évitez tout produit chimique ou abrasif.

Quelle est la portée du détecteur ?

La portée dépend de la hauteur de montage et de l'environnement. Pour une hauteur typique de 2,5 à 4 m, la zone détectée au sol peut atteindre plusieurs mètres. Consultez le plan de couverture dans la notice.

Comment réinitialiser l'appareil ?

Pour réinitialiser, coupez l'alimentation secteur pendant environ 10 secondes, puis remettez-la. L'appareil effectuera un cycle d'initialisation d'environ 60 secondes, puis fonctionnera avec les réglages par défaut.

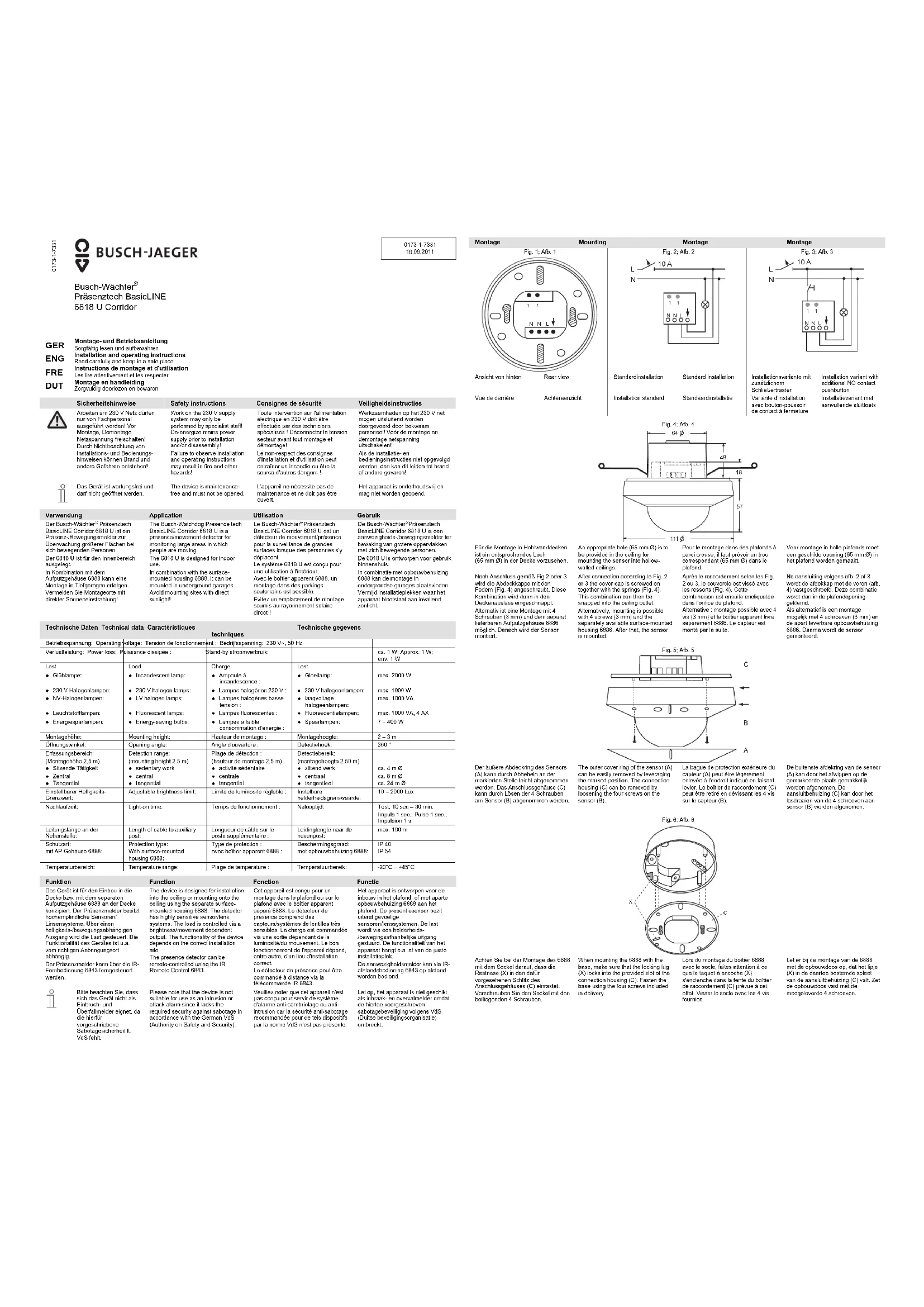

MODE D'EMPLOI 6818 U Busch-Jaeger

Instructions de montage et d'utilisa

Les lire attentivement et les respecter

Consignes de sécurité

Toute intervention sur l'alimentation

électrique en 230 V doit être

effectuée par des techniciens spécialisés 1 Déconnecter la tension

speculises / Deconnecter la ter secteur avant tout montage et

démontage!

Le non-respect des consignes

d'installation et d'utilisation peut

entraîner un incendie ou être la

source d'au

L'appareil ne nécessite pas de

maintenance et ne doit pas être

Utilisation

BasicLINE Corridor 6818 U est un

detecteur de mouvement/presence pays le surveillance de grandes

pour la surveillance de grandes surfaces lorsque des personnes s'y

déplacent.

Le système 6818 U est conçu pour

une utilisation à l'intérieur.

Avec le boîtier apparent 681 montage dans des parvings

montage dans des parkings souterrains est possible

Evitez un emplacement

soumis au rayonnement solaire

direct!

Cet appareil est conçu pour un montage dans le plafond ou sur le plafond avec le boîtier apparent séparé 6888. Le détecteur de présence comprend des

capteurs/systèmes de lentilles très

sensibles. La charge est commandée

via une sortie dependant de la luminosité/du mouvement. Le

luminositer du mouvement. Le bon fonctionnement de l'appareil dépend

entre autre, d'un lieu d'installation

correct.

Le détecteur de présence peut être

commandé à distance via la Aflé commande ID 6842

telecommand

Veuillez noter que cet appareil n'est pas conçu pour servir de système.

pas conçu pour servir de système d'alarme anti-cambriolage ou anti-

intrusion car la sécurité anti-sabotage

recommandée pour de tels dispositifs

par la norme VdS n'est pas présente.

Functie

Variante d'installation avec bouten nevesels

Pour le montage dans des plafonds à

paroi creuse, il faut prévoir un trou correspondent (65 mm Ⓐ) dans le

plafond.

Après le raccordement selon les Fig.

2 ou 3, le couvercle est visse avec les resorts (Fig. 4). Cotte

combinaison est ensuite encliquetée

dans l'orifice du plafond.

Alternative : montage possible avec 4 vis (3 mm) et le boîtier apparent livré

séparément 6886. Le capteur est

monté par la suite.

La bague de protection extérieure du

capteur (A) peut être légèrement enlevés à l'ordroit indiqué en feinant

levier. Le boîtier de raccordement (C)

peut être retiré en dévissant les 4 vis

sur le capteur (B).

Lors du montage du boîtier 6888

avec le socie, faités attention à ce que le taquet à encoche (X).

s'enclenche dans la fente du boîti

de raccordement (C) prévue à cet

effet. Visser le socle avec les 4 vis fournies

Fonctionnement instantané

Env. 60 s. après le verrouillage secteur. Les DEL et l'éclairage sont mis en marche pendant cette période.

Bedrijfsgereedheid

(10 Lux) Fonctionnement

nt de nuit

(100 - 2 000 Lux)

re Crépuscule jusqu'à environ l'utilisation de jeux

l'utilisation de jour

Les valeurs Lux indiquées sont des valeurs

dont des valeurs approximatives.

er Pour terminer, la bague de

protection est enclenchée

(Fig. 5 = A) sur la lentille.

pulse (1s) courte

impulsion

(10 s.) temps de

n fonctionnement minimal

(30 m.) temps de

fonctionnement maximal

n fonctionnement minimal

ent réglé >= 3 mn., une

passage automatique

es mouvements courts

e durée pent de l

n.).

Commande par poste secondaire

Il est possible de modifier à tout

moment l'état de commutation actuel

via le bouton-poussoir du poste

supplementaire

- Un retour au mode de fonctionnement autom

fonctionnement automatique n'est possible qu'après avoir quitté la

plag de détection, et une fois le

temps de fonctionnement réglé

écoulé.

Nevenpostbediening

Adaptation de la plage de

détection à l'aide d'un couvercl

Aanpassing van het

Le système 6818 U est livré avec 3

couvercles pré-estampés qui peuvent

être places sur la lentille afin d'exclure une zone spécifique de la

d'exciture une zone spécifique de la plage de détection

• Découpez les caches en fonction

des particularités de la pièce.

- Placez les caches dans la bague

de protection avant de la

verrouiller. Un ajustage de la plage

couverte reste toujours possible.

In de leveringsomvang van de 6818
