Caractéristiques techniques	Récepteur AV 7.2 canaux, puissance de 100 W par canal (8 ohms)
Formats audio pris en charge	DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X
Connectivité	4 entrées HDMI, 1 sortie HDMI, Wi-Fi, Bluetooth, Ethernet
Utilisation	Idéal pour les systèmes home cinéma, jeux vidéo et musique en streaming
Maintenance	Vérifier régulièrement les mises à jour du firmware, nettoyer les entrées/sorties
Sécurité	Éviter l'exposition à l'humidité, utiliser des câbles de qualité pour éviter les courts-circuits
Informations générales	Compatible avec les systèmes de contrôle à distance, supporte les résolutions jusqu'à 4K

FOIRE AUX QUESTIONS - TSR-5830 YAMAHA

Comment réinitialiser le récepteur YAMAHA TSR-5830 ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton 'Power' tout en débranchant et rebranchant l'alimentation. Continuez à maintenir le bouton 'Power' jusqu'à ce que le logo YAMAHA apparaisse.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez que les enceintes sont correctement connectées et que le récepteur est réglé sur la bonne entrée. Assurez-vous également que le volume n'est pas à zéro et que le mode 'Mute' n'est pas activé.

Comment connecter le YAMAHA TSR-5830 à un téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du récepteur au port HDMI IN de votre téléviseur. Sélectionnez ensuite la source HDMI correspondante sur votre téléviseur.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le récepteur sur une autre prise pour exclure un problème d'alimentation.

Comment mettre à jour le firmware du YAMAHA TSR-5830 ?

Accédez au menu 'Setup' du récepteur, sélectionnez 'Firmware Update', puis suivez les instructions à l'écran pour effectuer la mise à jour via une connexion Internet.

Comment configurer le système de haut-parleurs ?

Utilisez la fonction 'YPAO' pour calibrer automatiquement votre système de haut-parleurs. Suivez les instructions fournies avec le microphone de calibration inclus.

Le récepteur ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que vous avez entré le bon mot de passe. Si le problème persiste, redémarrez le récepteur et votre routeur.

Comment utiliser la fonction Bluetooth du YAMAHA TSR-5830 ?

Activez le Bluetooth sur votre appareil mobile, puis sélectionnez le YAMAHA TSR-5830 dans la liste des appareils disponibles. Assurez-vous que le récepteur est en mode Bluetooth.

Quels formats audio le TSR-5830 supporte-t-il ?

Le YAMAHA TSR-5830 prend en charge plusieurs formats audio, y compris Dolby Atmos, DTS:X, Dolby TrueHD, et DTS-HD Master Audio.

Comment résoudre les problèmes de connexion HDMI ?

Assurez-vous que tous les câbles HDMI sont correctement connectés. Testez avec un autre câble HDMI ou un autre port HDMI sur le récepteur pour identifier le problème.

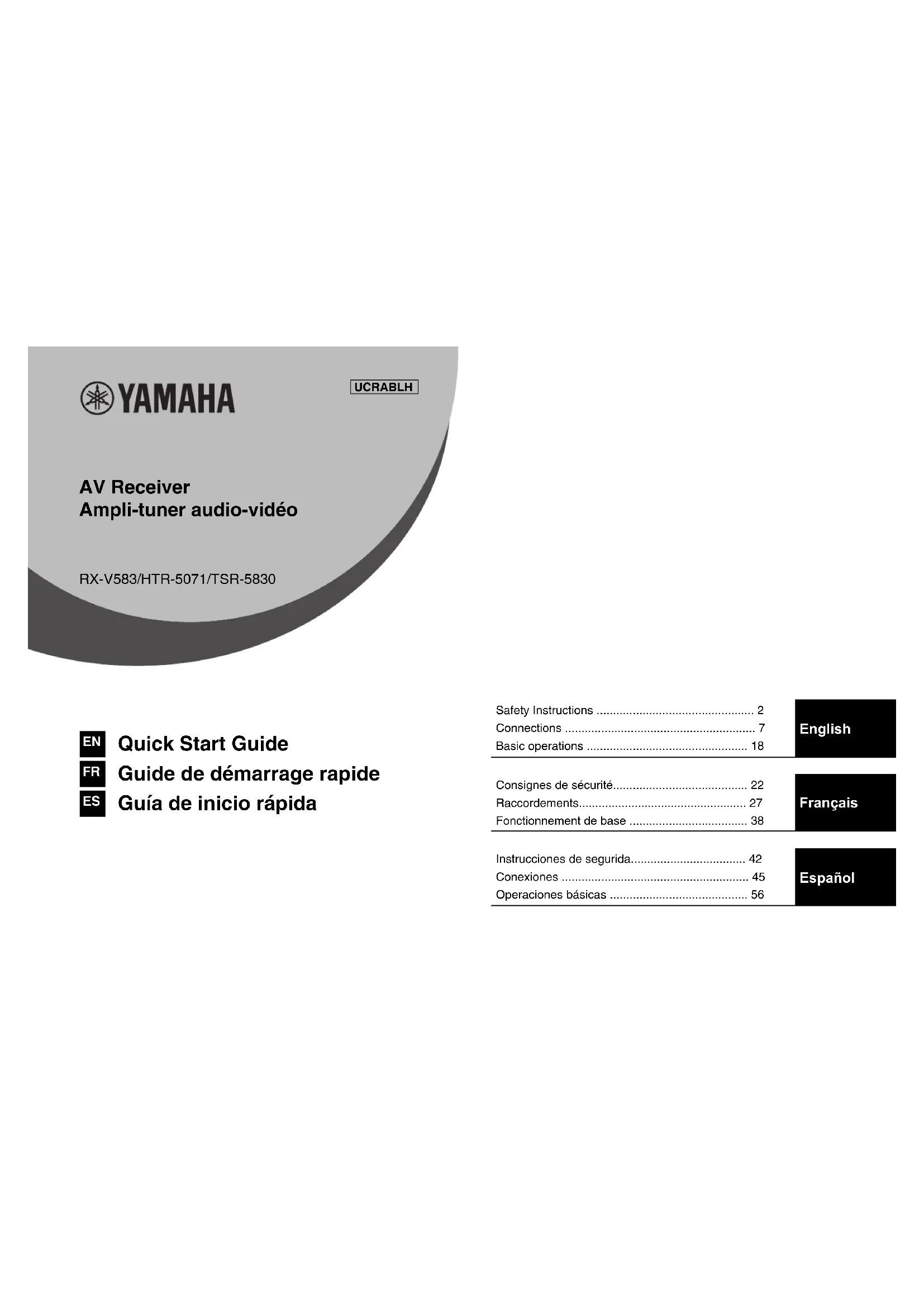

MODE D'EMPLOI TSR-5830 YAMAHA

• Explication des symboles L’éclair avec une flèche à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil, pouvant être suffisamment élevée pour constituer un risque d’électrocution.Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’instructions importantes sur l’emploi ou la maintenance (réparation) de l’appareil dans la documentation fournie.1 Lire ces instructions.2 Conserver ces instructions.3 Tenir compte de tous les avertissements.4 Suivre toutes les instructions.5 Ne pas utiliser ce produit à proximité d’eau.6 Nettoyer uniquement avec un chiffon propre et sec.7 Ne pas bloquer les orifices de ventilation. Installer l’appareil conformément aux instructions du fabricant.8 Ne pas installer l’appareil à proximité d’une source de chaleur comme un radiateur, une bouche de chaleur, un poêle ou tout autre appareil (y compris un amplificateur) produisant de la chaleur.9 Ne pas modifier le système de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée dispose de deux broches dont une est plus large que l’autre. Une fiche de terre dispose de deux broches et d’une troisième pour le raccordement à la terre. Cette broche plus large ou cette troisième broche est destinée à assurer la sécurité de l’utilisateur. Si la fiche équipant l’appareil n’est pas compatible avec les prises de courant disponibles, faire remplacer les prises par un électricien.10 Acheminer les cordons d’alimentation de sorte qu’ils ne soient pas piétinés ni coincés, en faisant tout spécialement attention aux fiches, prises de courant et au point de sortie de l’appareil.11 Utiliser exclusivement les fixations et accessoires spécifiés par le fabricant.12 Utiliser exclusivement le chariot, le stand, le trépied, le support ou la table recommandés par le fabricant ou vendus avec cet appareil. Si l’appareil est posé sur un chariot, déplacer le chariot avec précaution pour éviter tout risque de chute et de blessure.13 Débrancher l’appareil en cas d’orage ou lorsqu’il doit rester hors service pendant une période prolongée.14 Confier toute réparation à un personnel qualifié. Faire réparer l’appareil s’il a subi tout dommage, par exemple si la fiche ou le cordon d’alimentation est endommagé, si du liquide a coulé ou des objets sont tombés à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à de l’humidité, si l’appareil ne fonctionne pas normalement ou est tombé. Français Touche A (alimentation) Mettez l’appareil sous tension ou réglez-le en mode de mise en veille.Ce produit est conçu pour un usage courant dans les résidences standard. Ne l'utilisez pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.Pour de plus amples informations, reportez-vous au Mode d’emploi qui se trouve sur le CD-ROM.Pour afficher le Mode d’emploi, cliquez sur « Français » sur l’écran qui s’affiche automatiquement lorsque vous insérez le CD-ROM dans votre PC ou cliquez sur le nom du modèle si l’écran pour sélectionner les modèles s’affiche, ensuite, cliquez sur « Français » sur l’écran suivant. Ensuite, suivez les instructions à l’écran.Si l’écran ne s’affiche pas automatiquement, ouvrez le fichier « index.html » sur le CD-ROM.Attention : N’essayez pas de lire ce CD-ROM dans un lecteur audio.Vous pouvez télécharger le Mode d’emploi inclus sur le CD-ROM sur le site Web suivant:http://download.yamaha.com/

PRÉCAUTIONS CONCERNANT LA SÉCURITÉ

ATTENTION ATTENTION: POUR RÉDUIRE LES RISQUES D’INCENDIE ET DE DÉCHARGE ELECTRIQUE, NE PAS RETIRER LE COUVERCLE (OU LE PANNEAU ARRIÈRE). NE CONTIENT AUCUNE PIÈCE INTERNE RÉPARABLE PAR L’UTILISATEUR. POUR L’ENTRETIEN, S’ADRESSER À UN PERSONNEL QUALIFIÉ. RISQUE DE CHOC ÉLECTRIQUE: NE PAS OUVRIRFr 23 Le présent appareil est conforme aux la partie 15 des règles de la FCC et CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement. Cet équipement est conforme aux limites d’exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d’exposition aux fréquences radioélectriques (RF) CNR-102 de l’IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le dispositif rayonnant et le corps. Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante. IMPORTANT Veuillez noter le numéro de série de cet appareil dans l’espace réservé à cet effet, ci-dessous. MODÈLE: No. de série: Le numéro de série se trouve à l’arrière de l’appareil. Prière de conserver le mode d’emploi en lieu sûr pour toute référence future.

POUR LES CONSOMMATEURS CANADIENS

CAN ICES-3(B)/NMB-3(B). Ne pas utiliser cet appareil à moins de 22 cm de personnes ayant un stimulateur cardiaque ou un défibrillateur.24 Fr 1 Pour utiliser l’appareil au mieux de ses possibilités, lisez attentivement ce mode d’emploi. Conservez-le soigneusement pour référence. 2 Installez cet ensemble audio dans un endroit bien aéré, frais, sec et propre - veillez à ce qu’il soit à l’abri de la lumière directe du soleil, des sources de chaleur, des vibrations, des poussières, de l’humidité et/ou du froid. Pour une ventilation correcte, ménagez l’espace minimum suivant. Au-dessus : 30 cm, À l’arrière : 20 cm, Sur les côtés : 20 cm 3 Placez l’appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. 4 N’exposez pas l’appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d’humidité à l’intérieur de l’appareil qui elle-même peut être responsable de décharge électrique, d’incendie, de dommage à l’appareil ou de blessure corporelle. 5 Evitez d’installer l’appareil dans un endroit où des objets peuvent tomber, ainsi que là où l’appareil pourrait être exposé à des éclaboussures ou des gouttes d’eau. Sur le dessus de l’appareil, ne placez pas: – d’autres appareils qui peuvent endommager la surface de l’appareil ou provoquer sa décoloration. – des objets se consumant (par exemple, une bougie) qui peuvent être responsables d’incendie, de dommage à l’appareil ou de blessure corporelle. – des récipients contenant des liquides qui peuvent être à l’origine de décharge électrique ou de dommage à l’appareil. 6 Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un rideau, etc. car cela empêcherait l’évacuation de la chaleur. Toute augmentation de la température intérieure de l’appareil peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du câble d'alimentation de l’appareil sur une prise secteur aussi longtemps que tous les raccordements n’ont pas été effectués. 8 Ne pas faire fonctionner l’appareil à l’envers. Il risquerait de chauffer et d’être endommagé. 9 N’exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du cordon d’alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon. 11 Ne nettoyez pas l’appareil au moyen d’un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N’alimentez l’appareil qu’à partir de la tension prescrite. Alimenter l’appareil sous une tension plus élevée est dangereux et peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l’alimentation de l’appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par les éclairs, déconnectez le câble d'alimentation et toute antenne extérieure de la prise murale pendant un orage. 14 Ne tentez pas de modifier ni de réparer l’appareil. Consultez le service Yamaha compétent pour toute réparation qui serait requise. Le coffret de l’appareil ne doit jamais être ouvert, quelle que soit la raison. 15 Si vous envisagez de ne pas vous servir de l’appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du câble d'alimentation au niveau de la prise secteur. 16 Veuillez vous reporter à la section « Guide de dépannage » du mode d’emploi sur le CD-ROM concernant les erreurs de fonctionnement courantes avant d'en conclure que l’appareil est défectueux. 17 Avant de déplacer l’appareil, appuyez sur z pour placer l’appareil en veille puis débranchez la fiche du câble d'alimentation au niveau de la prise secteur. 18 VOLTAGE SELECTOR (Modèles pour Taïwan, le Brésil et modèle standard uniquement) Le commutateur VOLTAGE SELECTOR placé sur le panneau arrière de cet appareil doit être convenablement positionné AVANT de brancher la fiche du cordon d’alimentation secteur. Les tensions d’alimentation possibles sont: ......................................................................................................... CA 110-120/220-240 V, 50/60 Hz 19 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du câble d’alimentation et laissez l’appareil reposer. 20 La température de l’appareil peut augmenter en raison d’une utilisation prolongée. En ce cas, coupez l’alimentation de l’appareil et laissez-le au repos pour qu’il refroidisse. 21 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d’alimentation est facilement accessible. 22 Une pression excessive du son par les écouteurs et le casque d’écoute peut entraîner la perte de l’ouïe. ■ Remarques à propos des télécommandes et piles

• Ne renversez aucun liquide sur le boîtier de télécommande.

• Ne laissez pas tomber le boîtier de télécommande.

• Ne laissez pas et ne rangez pas le boîtier de télécommande dans les endroits suivants: – très humides, par exemple près d’un bain – très chauds, par exemple près d’un poêle ou d’un appareil de chauffage – exposés à des températures très basses – poussiéreux

• Installez la pile en respectant les repères de polarité (+ et –).

• Changez toutes les piles lorsque les symptômes suivants se présentent: – la portée du boîtier de télécommande diminue – le témoin de transmission ne clignote pas ou l’intensité est faible

• Si la pile est plate, retirez-la immédiatement de la télécommande pour éviter tout risque d’explosion ou de fuite d’acide.

• Si vous remarquez une fuite au niveau des piles, mettez-les immédiatement au rebut en prenant soin de ne pas toucher le produit qui a fui. Si le produit qui a fui entre en contact avec votre peau ou vos yeux ou votre bouche, rincez immédiatement et consultez un médecin. Nettoyez soigneusement le logement des piles avant de mettre en place des piles neuves.

• N’utilisez pas à la fois des piles neuves et des piles usagées. Cela risque de réduire la durée de vie des nouvelles piles ou d’entraîner une fuite des piles usagées.

• N’utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Les caractéristiques des piles peuvent être différentes même si elles semblent identiques.

• Avant de mettre la nouvelle pile en place, essuyez soigneusement le compartiment.

• Si les piles sont retirées pendant plus de 2 minutes, ou si elles sont complètement usagées, le contenu de la mémoire est effacé. Dans ce cas, installez des piles neuves et réglez le code de commande.

• Mettez la pile au rebut conformément aux lois en vigueur dans votre région.

• Conservez les piles hors de portée des enfants. SI une pile est avalée accidentellement, contactez immédiatement votre médecin.

• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles de la télécommande.

• N’essayez pas de charger ou de démonter les piles fournies.

• Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc. ATTENTION : VEUILLEZ LIRE CE QUI SUIT AVANT D’UTILISER L’APPAREIL. Cet appareil n’est pas déconnecté du secteur tant qu’il reste branché à la prise de courant, même si l’appareil en soi est éteint par la touche z. Il se trouve alors « en veille ». En mode veille, l’appareil consomme une très faible quantité de courant. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.Fr 25 Attention Ne touchez pas la surface indiquée par cette étiquette.La surface peut chauffer durant l’utilisation.

DECLARATION UE DE CONFORMITE SIMPLIFIEE

Le soussigné, Yamaha Music Europe GmbH, déclare que l'équipement radioélectrique du type [RX-V583] est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://europe.yamaha.com/en/support/compliance/doc.htmlInformation concernant la collecte et le traitement des piles usagées et des déchets d’équipements électriques et électroniques Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC. En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets. Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.[Information sur le traitement dans d’autres pays en dehors de l’Union Européenne]Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.Note pour le symbole « pile » (les deux symboles du bas) :Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question. Remarque importante: informations de garantie pour les clients de l’EEE et la Suisse Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à l’adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen Français

http://europe.yamaha.com/warranty/26 Fr Ce document décrit l’installation d’un système à 5.1 voies, l’installation d’un système à 5.1.2 voies au moyen d’enceintes de présence avant et la configuration de l’unité, suivies d’instructions étape par étape. Les opérations de base, comme la lecture de disques Blu-Ray, de DVD et de contenu radio, sont également expliquées. L’unité est pourvue d’autres fonctions non décrites dans ce livret. Pour de plus amples informations sur ce produit, reportez-vous au Mode d’emploi inclus sur le CD-ROM fourni. Vous pouvez télécharger le Mode d’emploi le plus récent depuis le site Web suivant. http://download.yamaha.com/

AV SETUP GUIDE est une app qui vous guide à travers le processus de connexion d’un téléviseur ou d’un appareil de lecture, comme un lecteur BD/ DVD ou CD, et des enceintes à l’ampli-tuner audio- vidéo. Recherchez « AV SETUP GUIDE » sur l’App Store ou Google Play pour en savoir plus.Fr 27

Préparatifs Vérification du contenu de l’emballage Préparation des câbles Les câbles suivants (non fournis) sont nécessaires pour réaliser le système décrit dans ce document.

• Câbles d’enceinte (en fonction du nombre d’enceintes)

• Câble réseau (x 1) (pour la connexion à un routeur via un câble réseau) Télécommande Piles (AAA, R03, UM-4) (x2) Antenne AM Antenne FM CD-ROM (Mode d’emploi) Guide de démarrage rapide (ce livret) Microphone YPAO L’élément fourni dépend de la région d’achat.28 Fr

Raccordement des enceintes ou du caisson de graves Lors du raccordement d’enceintes 6 ohms (modèles pour les États-Unis et le Canada uniquement) Réglez l’impédance des enceintes de l’unité sur « 6 Ω MIN ». Pour en savoir plus, voir « Réglage de l’impédance des enceintes » dans le Mode d’emploi. Précautions relatives au raccordement des câbles d’enceinte

• Assurez-vous que l’unité et le caisson de graves sont hors tension.• Préparez les câbles d’enceinte loin de l’unité pour éviter de lâcher par inadvertance les torons de câble à l’intérieur de l’unité ce qui pourrait provoquer un court-circuit ou un dysfonctionnement de l’unité.• Un branchement incorrect des câbles d’enceinte pourrait provoquer un court-circuit, entraînant des dommages ou un dysfonctionnement de l’unité ou des enceintes.– Retirez délicatement environ 10 mm d’isolant des extrémités des câbles pour la connexion aux enceintes, et torsadez ensemble les fils dénudés de chaque câble d’enceinte solidement.– Ne laissez pas les fils dénudés de câbles d’enceinte séparés entrer en contact les uns avec les autres.– Ne laissez pas les fils dénudés des câbles d’enceinte entrer en contact avec les pièces métalliques sur l’unité (face arrière et vis). Si « Check SP Wires » apparaît sur l’afficheur de la face avant à la mise sous tension de l’unité, éteignez-la, puis assurez-vous que les câbles d’enceinte n’ont pas provoqué un court-circuit. Positionnement des enceintes Positionnez les enceintes en vous servant du schéma comme référence.1 Enceinte avant (G)2 Enceinte avant (D)3 Enceinte centrale4 Enceinte d’ambiance (G)5 Enceinte d’ambiance (D)E Enceinte de présence avant (G)*R Enceinte de présence avant (D)*9 Caisson de graves* Pour un système à 5.1.2 voies

10° à 30° 10° à 30° 10 mmFr 29

Enceinte avant (D) 10 mm

Enceinte centrale Utilisez un caisson de graves équipé d’un amplificateur intégré. Câble de broche audio

Enceinte de présence avant (D)

Enceinte de présence avant (G) Pour un système à 5.1.2 voies Enceinte d’ambiance (D)

HDMI HDMI HDMI Téléviseur Lecteur de disques BD/DVD Décodeur satellite/câble Entrée HDMI Sortie HDMI Sortie HDMIFr 31

Raccordement des antennes FM/AM Antenne FM (fournie) Antenne AM (fournie) Abaissez Insérez Relâchez Assemblage de l’antenne AM Placez l’antenne AM sur une surface plane. Fixez l’extrémité de l’antenne FM à un mur.32 Fr

Préparation d’une connexion réseau Préparez une connexion réseau câblée ou sans fil selon votre environnement réseau. Note L’antenne sans fil doit être relevée si l’unité est connectée à un dispositif Bluetooth. LAN InternetCâble réseauRouteur ModemRelevez l’antenne sans fil de sorte qu’elle soit droite.(La marche à suivre pour connecter l’unité à un routeur sans fil est décrite à l’étape

Avis N’exercez pas une force excessive sur l’antenne, sous peine de l’endommager. Connexion réseau sans filConnexion réseau câbléeFr 33

Raccordement du câble d’alimentation à une prise secteur et mise sous tension de l’unité 1 Branchez le câble d’alimentation dans une prise secteur. 2 Appuyez sur z (alimentation de l’ampli-tuner) pour mettre l’unité sous tension. 3 Mettez le téléviseur sous tension et changez la source d’entrée afin d’afficher l’image à partir de l’unité (prise HDMI OUT). L’écran de configuration du réseau illustré ci-dessous s’affiche sur le téléviseur lors de la première mise sous tension de l’unité après l’achat. L’affichage de l’écran peut prendre plusieurs dizaines de secondes (WAC : Wireless Accessory Configuration).Voir « Partage du réglage d’appareil iOS » sous « Connexion de l’unité à un réseau sans fil » dans le Mode d’emploi si vous utilisez cette fonction pour connecter l’unité à un réseau.Ce document explique comment établir une connexion sans fil avec des méthodes qui n'utilisent cette fonction. Suivez la procédure décrite sous « Connexion de l’unité à un réseau » à la page suivante. Note Cet écran ne s’affichera pas si l’unité est connectée à un routeur via sa prise NETWORK (connexion câblée).Avant de raccorder le câble d’alimentation (modèles pour Taïwan, le Brésil et modèle standard uniquement)Sélectionnez la position de permutation du commutateur VOLTAGE SELECTOR (sélecteur de tension) en fonction de la tension locale.Les tensions sont 110–120/220–240 Vca, 50/60 Hz.VOLTAGE SELECTOR110V- 120V 220V- 240V Branchement sur une prise secteurVOLTAGE SELECTOR(modèles pour Taïwan, le Brésil et modèle standard uniquement) PROGRAM STRAIGHT ENHANCER BASS

Connexion de l’unité à un réseau Connexion de l’unité à un réseau sans fil• L’unité peut être connectée à un réseau sans fil au moyen de l’application MusicCast CONTROLLER* installée sur votre smartphone ou autre dispositif mobile. Procédez comme indiqué en A .• Si aucun dispositif mobile n’est utilisé, procédez comme indiqué en B pour connecter l’unité à un routeur sans fil (point d’accès) prenant en charge WPS. Consultez le Mode d’emploi pour en savoir plus sur les autres méthodes de connexion sans fil.Connexion de l’unité à un routeur via un câble réseau• Procédez comme indiqué en A pour utiliser l’application MusicCast CONTROLLER* installée sur votre smartphone ou autre dispositif mobile afin de vous connecter au réseau MusicCast pour lire la musique sur un réseau.• Si aucun dispositif mobile n’est installé, sautez cette étape et passez à l’étape

• MusicCast CONTROLLER, une application pour dispositif mobile, peut être utilisée pour facilement configurer les réglages réseau non seulement pour cette unité, mais également pour les autres dispositifs compatibles MusicCast. Cette application vous permet d’écouter la musique stockée sur votre smartphone ou un autre dispositif mobile, ou sur des serveurs, et d’écouter des stations de radio sur Internet. Elle vous permet également de lire cette grande variété de contenus musicaux sur tous les appareils dans le réseau MusicCast simultanément.Visitez le site Web suivant pour en savoir plus.http://www.yamaha.com/musiccast/ A Connexion avec l’application MusicCast CONTROLLER Connectez l’unité à un réseau et enregistrez-la en tant que dispositif compatible MusicCast. Note
• Confirmez que votre dispositif mobile est connecté à votre routeur domestique avant de commencer.• Vous aurez besoin du SSID et de la clé de sécurité du routeur pour connecter l’unité à un réseau sans fil.• Les écrans de l’application MusicCast CONTROLLER dans cette section montrent l’interface en anglais. L’aspect des écrans peut varier selon la version de l’application. 1 Installez l’application MusicCast CONTROLLER sur votre dispositif mobile et ouvrez-la. Recherchez « MusicCast CONTROLLER » sur l’App Store ou Google Play. 2 Touchez « Setup ».Fr 35 3 Confirmez que l’unité est sous tension et touchez « Next ». 4 Maintenez enfoncé le bouton CONNECT sur la face avant de l’unité pendant 5 secondes, comme vous indique l’application. 5 Suivez les instructions à l’écran de l’application pour configurer les réglages réseau. Une fois que la connexion a été établie, « Completed » apparaît sur l’afficheur de la face avant de l’unité. La connexion réseau avec l’application MusicCast CONTROLLER est à présent terminée, et l’unité a été enregistrée en tant que dispositif compatible MusicCast. B Utilisation de la configuration à l’aide du bouton-poussoir WPS Il est possible de configurer la connexion sans fil en appuyant sur le bouton WPS situé sur le routeur sans fil (point d’accès). 1 Maintenez enfoncée la touche INFO (WPS) sur la face avant de l’unité pendant plus de 3 secondes. « Press WPS button on Access Point » s’affichera sur l’afficheur de la face avant. 2 Appuyez sur le bouton WPS du routeur sans fil. Une fois que la connexion a été établie, « Completed » apparaît sur l’afficheur de la face avant. Note Si « Not connected » s’affiche, recommencez depuis l’étape 1 ou essayez une autre méthode de connexion.PROGRAMSTRAIGHT(CONNECT)AUX USBAUDIO5V 1ASCENE VOLUME

Optimisation automatique des réglages d’enceintes (YPAO) La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d’écoute. Elle optimise ensuite automatiquement les réglages des enceintes tels que les paramètres d’équilibre du volume et les paramètres acoustiques qui conviennent à la pièce.

ENTER Veuillez noter les points suivants concernant la mesure YPAO

• Les signaux tests étant émis à un volume élevé, ils peuvent surprendre ou effrayer les jeunes enfants.• Le volume du signal test ne peut pas être réglé.• Faites en sorte que la pièce soit le plus calme possible.• Restez dans un coin de la pièce derrière la position d’écoute afin de ne pas faire obstacle entre les enceintes et le microphone YPAO.• Ne raccordez pas d’écouteurs.Hauteur d’oreillePosition d’écouteMicrophone YPAOTouches de curseurFr 37 1 Allumez le caisson de graves et réglez le volume à moitié. Si la fréquence de coupure est réglable, réglez-la sur le maximum. 2 Placez le microphone YPAO sur la position d’écoute et branchez-le sur la prise YPAO MIC sur la face avant. L’écran ci-dessous apparaît sur le téléviseur. Note Placez le microphone YPAO à votre position d’écoute (à hauteur d’oreilles). Nous conseillons l’utilisation d’un trépied comme support de microphone. Lorsque vous utilisez un trépied, utilisez les vis de ce dernier pour stabiliser le microphone. 3 Appuyez sur ENTER. La mesure commence dans les 10 secondes. La mesure dure environ 3 minutes. Lorsque la mesure est terminée, l’écran ci-dessous apparaît sur le téléviseur. Note Si un message d’erreur (comme E-1) ou un message d’avertissement (comme W-2) apparaît, voir « Messages d’erreur » ou « Messages d’avertissement » sous « Optimisation automatique des réglages d’enceintes (YPAO) » dans le Mode d’emploi. 4 Confirmez les résultats affichés sur l’écran et appuyez sur ENTER. 5 Utilisez les touches de curseur (e/r) pour sélectionner « SAVE » (Sauvegarder) et appuyez sur ENTER. 6 Débranchez le microphone YPAO de l’unité. L’optimisation des réglages d’enceintes est maintenant terminée.

VOLUMECROSSOVER/HIGH CUTMIN MAXMIN MAX

Auto SetupStart Exit Power Amp AssignPresence Auto SetupMeasurement FinishedResult3/2/0.1ch3.0/10.5m-3.0/+10.0dB OK : ENTER38 Fr Fonctionnement de base Cette section explique les opérations de base comme la lecture de disques Blu-Ray et de DVD, et la syntonisation sur les stations de radio. La plupart des opérations peuvent être exécutées avec la télécommande. Utilisation de la télécommande MUTE SETUPOPTIONFM/AMVOLUMEPROGRAM USB STRAIGHT ENHANCER BASS INPUT

L’unité est équipée de nombreux programmes sonores et décodeurs d’ambiance qui vous permettent de profiter de sources de lecture dans votre mode sonore favori. STRAIGHT : Les sources d’entrée seront lues sans aucun effet de champ sonore. DIRECT : Les sources d’entrée seront lues au moyen des seules fonctions absolument indispensables à la lecture pour minimiser le bruit généré par le circuit électronique. Les fonctions comme l’afficheur de la face avant seront provisoirement désactivées pour obtenir une qualité de son Hi-Fi. ENHANCER : La musique compressée stockée sur un dispositif Bluetooth ou un dispositif de stockage USB est lue avec une profondeur et une largeur supplémentaires. BASS : L’option Extra graves vous permet d’écouter plus de sons graves. PROGRAM (e/r): Des programmes sonores convenant aux films, à la musique et à la lecture stéréo peuvent être sélectionnés. Les sources d’entrée de l’unité et les réglages attribués aux touches SCENE peuvent être sélectionnés d’un seul geste (fonction SCENE). L’unité s’allume automatiquement lorsqu’elle se trouve en mode veille. Par défaut, les réglages suivants sont attribués à chaque touche SCENE. Touche SCENE Entrée HDMI1 AUDIO1 NET RADIO TUNER Programme sonore Sci-Fi STRAIGHT 7ch Stereo 7ch Stereo Compressed Music Enhancer Désactivé Activé Activé Activé Lecture SCENE link Activé Activé Désactivé Désactivé Zone cible Zone A Zone A Zone A Zone A

NET RADIO Pour régler le volume Pour sélectionner une source d’entrée Pour mettre la sortie audio en sourdine Pour mettre l’unité sous ou hors tension (veille)Fr 39 Lecture d’un disque BD/DVD Nous vous recommandons de lire le son multivoie (5.1 voies ou plus) pour sentir le son d’ambiance émis par l’unité. 1 Allumez le lecteur de disques BD/ DVD. 2 Appuyez sur INPUT (q/w) à plusieurs reprises pour sélectionner « HDMI 1 ». Le nom de l’appareil connecté, par exemple « BD player », peut s’afficher. 3 Commencez la lecture sur le lecteur BD/DVD. 4 Appuyez sur STRAIGHT pour sélectionner « STRAIGHT ». Note Lorsque « STRAIGHT » (décodage direct) est activé, chaque enceinte produit directement le signal audio de sa propre voie (sans traitement du champ sonore). 5 Appuyez sur VOLUME pour régler le volume. Note Si vous n’entendez pas de son ou si aucun son n’est émis d’une enceinte spécifique, voir « Guide de dépannage » dans le Mode d’emploi. MUTEENHANCERSTEREOTUNEDSLEEP ECO CHARGE ADAPTIVE DRC VIRTUAL BD Player VOL. OUT Source d’entrée Nom de l’appareil TUNING PRESET MUTE TUNING MEMORY TOP MENU HOME POP-UP/MENU DISPLAYRETURN SETUP OPTION FM/AM VOLUME PROGRAM USB STRAIGHT ENHANCER BASS INPUT

STRAIGHT40 Fr Écoute d’émission FM/AM 1 Appuyez sur FM/AM pour sélectionner une bande. « TUNER » est sélectionné en tant que source d’entrée, puis la fréquence actuellement sélectionnée s’affiche. 2 Appuyez à plusieurs reprises sur TUNING pour régler une fréquence. Maintenez la touche enfoncée pendant environ une seconde pour rechercher automatiquement les stations.« TUNED » s’allume lorsque l’unité reçoit un signal provenant d’une station de radio FM/AM.« STEREO » s’allume lorsque l’unité reçoit un signal stéréo provenant d’une radio FM. Écoute de la radio sur Internet 1 Appuyez à plusieurs reprises sur NET pour sélectionner « NET RADIO » comme source d’entrée. L’écran de navigation s’affiche sur le téléviseur. 2 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER. Lorsqu’une station de radio sur Internet est sélectionnée, la lecture commence et l’écran correspondant s’affiche. Note Les stations de radio sur Internet peuvent également être sélectionnées au moyen de l’application MusicCast CONTROLLER installée sur votre dispositif mobile.Réglages des pas de fréquence (Modèles pour l’Asie, Taïwan, le Brésil et modèle standard uniquement)Le réglage en usine des pas de fréquence est de 50 kHz pour FM et 9 kHz pour AM.Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de votre pays ou de votre région.1 Faites passer l’unité en mode veille.2 Tout en maintenant la touche STRAIGHT enfoncée sur la face avant, appuyez sur z (alimentation).3 Appuyez à plusieurs reprises sur PROGRAM sur la face avant pour sélectionner « TU ».4 Appuyez sur STRAIGHT sur la face avant pour sélectionner « FM100/AM10 ».5 Appuyez sur z (alimentation) pour faire basculer l’unité en mode veille et remettez-la sous tension. ENHANCERLINKECOMASTER OUT

FPL MUTE VIRTUAL TU••••FM50/AM9 L’application MusicCast CONTROLLER installée sur votre dispositif mobile peut être utilisée pour lire la musique depuis des services en streaming. Consultez la documentation incluse sur le CD-ROM fourni pour de plus amples informations.

FM/AM NET TUNING ENTER Touches de curseurFr 41 Lecture de musique stockée sur un dispositif Bluetooth

1 Appuyez sur BLUETOOTH pour sélectionner « Bluetooth » comme source d’entrée. 2 Sélectionnez l’unité (nom du réseau de l’unité) dans la liste des dispositifs disponibles sur le dispositif Bluetooth. Si le code d’accès est nécessaire, tapez le numéro « 0000 ».Une fois la connexion établie, le témoin s’allume sur l’afficheur de la face avant. 3 Sélectionnez un morceau et démarrez la lecture sur le dispositif Bluetooth. Note La lecture audio via l’unité peut être transmise vers des enceintes ou un casque sans fil Bluetooth (sauf lorsque Bluetooth est sélectionné comme source d'entrée de l'unité). Voir « Écoute du son au moyen d’enceintes ou écouteurs Bluetooth » dans le Mode d’emploi pour de plus amples informations. Lecture de musique stockée sur une clé USB à mémoire flash 1 Insérez la clé USB à mémoire flash dans la prise USB. Note Insérez la clé USB à mémoire flash directement dans la prise USB. N’utilisez pas un câble de rallonge. 2 Appuyez sur USB pour sélectionner « USB » comme source d’entrée. L’écran de navigation s’affiche sur le téléviseur. 3 Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER. Lorsqu’un morceau est sélectionné, la lecture commence et l’écran de lecture s’affiche.STRAIGHT(CONNECT)AUX USBAUDI O 5V 1A RADIO Clé USB à mémoire flash TUNING PRESET MUTE TUNING MEMORY TOP MENU HOME POP-UP/MENU DISPLAYRETURN SETUP OPTION FM/AM VOLUME PROGRAM USB STRAIGHT ENHANCER BASS INPUT
