MODE D'EMPLOI WRT-822B SONY

Avant la mise en service de cet appareil, lire attentivement ce mode d'emploi et le conserver pour toute référence ultérieure.

WRT-822B

Identification du propriétaire

Les numéros de modèle et de série sont situés à l'arrière de l'appareil. Inscrivez le numéro de série dans l'espace ci-dessous prévu à cet effet. Reportez-vous à ces numéros lorsque vous appelez votre revendeur Sony au sujet de cet appareil.

Numéro de modèle WRT-822B

Numéro de série

AVERTISSEMENT

N'exposez pas les batteries à une chaleur excessive, au soleil ou près d'un feu par exemple.

Si l'émetteur dégage une température anormalement élevée, une odeur de brûlé ou de la fumée pendant son utilisation, enlevez le support de piles et arrêtez toute utilisation immédiatement. Attention à ne pas vous brûler les doigts lorsque vous retirez le support de piles car celles-ci peuvent être brûlantes.

Pour les utilisateurs au Canada

L'usage des appareils sans-fil Sony est réglementé par l'Industrie Canada comme décrit dans leur Cahier des Normes Radioélectriques CNR-123. Une licence est normalement requise. Le bureau de l'Industrie Canada doit être contacté. Lorsque le fonctionnement de l'appareil respecte les limites de la bande de radiodiffusion, la licence est accordée sur la base d'une non-interférence, non-protection avec les signaux de radiodiffusion.

L'utilisation doit répondre aux deux conditions suivantes : (1) ce matériel ne doit pas provoquer de brouillage et (2) il doit accepter tout brouillage, même celui qui est susceptible d'affecter son fonctionnement.

La mention << IC: >> devant le numéro de certification/homologation signifie uniquement que les spécifications techniques d'Industrie Canada sont remplies.

CE!

Pour les clients en Europe

Avant d'utiliser l'appareil, prière de lire le document de précautions R&TTE fourni séparément.

Aperçu

Le WRT-822B est un transmetteur pour système de microphone sans fil synthétisé UHF, destiné à la production d'émissions ou de films. Ce transmetteur est conforme aux normes ENG (Electronic News gathering) et EFP (Electronic Field Production).

Le microphone/transmetteur et les syntoniseurs du système de microphone sans fil sont classés par bande de fréquences.

Une bande de fréquences de 24 MHz est attribuée à chaque modèle de microphone/transmetteur et syntoniseur. Lorsque vous élaborez un système de microphone sans fil UHF, veillez à combiner un microphone/transmetteur et un syntoniseur utilisant le même canal radiophonique (la même fréquence).

Caractéristiques

Les caractéristiques du WRT-822B sont les suivantes : — Système synthétisé en boucle à verrouillage de phase (PLL)

• Compact et léger
  — Alarme de piles à distance sur le syntoniseur
  — Alimentation sur piles ordinaires
  — Affichage à cristaux liquides permettant de coordonner le contrôle
  — Sauvegarde des réglages de canal et d'atténuation d'entrée
• Atténuateur électronique hautement fiable
• Compatibilité avec les microphones de Lavalier Sony
  — RJ porteuse avec signal de tonalité
  — Plage dynamique étendue et faibles parasites

Précautions

• Cet appareil est conçu pour utilisation à une température ambiante de 0 à 50 °C (32 à 122 °F).
• Ne pas placer cet appareil sur ou près des sources de chaleur comme le matériel d'éclairage ou les amplificateurs, ni dans un endroit exposé au soleil ou à une humidité excessive. Ceci risque en effet d'endommager le revêtement ou les composants internes de l'appareil.
• Si l'appareil est utilisé dans des endroits très humides ou poussiéreux, ou exposés à des gaz actifs ou corrosifs, nettoyer la surface et les connecteurs avec un linge propre et doux immédiatement après l'utilisation.

Si vous utilisez l'appareil pendant une durée prolongée dans un tel endroit ou si vous ne le nettoyez pas après utilisation lorsqu'il est placé dans
un tel endroit, sa durée de vie risque d'être réduite.
- Ne jamais utiliser de solvants organiques comme du diluant ou du benzène pour le nettoyage, car ceci risque d'endommager le revêtement de l'appareil.
- Cet appareil a été réglé d'usine avec précision. Ne pas modifier les composants internes ni essayer de les réparer.
- En cas de défection, les piles à l'intérieur de l'appareil peuvent produire de la chaleur. Dans ce cas, ne touchez pas les piles directement avec les mains.

Spécifications

'Transmetteur et modulateur

Oscillateur Synthétiseur PLL piloté par cristal Type de transmission

F3E

Fréquences porteuses

Modèle disponible aux U.S.A.

Modèle U3032 : de 566 à 590 MHz

Modèle U4244 : de 638 à 662 MHz

Modèle disponible en Europe :

Modèle CE38 : de 606 à 630 MHz

Modèle CE62 : de 798 à 822 MHz

Bande de fréquence de fonctionnement

24 MHz

Reportez-vous à la liste des fréquences du système de microphone sans fil ("Sony Wireless Microphone System Frequency List") fournie dans ce manuel.

Puissance de sortie RF

20 mW (50-ohm charge)

Stabilité de fréquence

Dans une plage de ±15 kHz

Signal de tonalité 32,768 kHz

Signal d'état de la pile

32,782 kHz

Type d'antenne ^1/_4 - longueur d'onde, filaire

Déviation ±5 kHz (-60 dBv, entrée 1 kHz)

Réponse en fréquence

70 à 15 000 Hz

Rapport signal/bruit

60 dB ou plus (pondération A, fréquence de modulation de 1 kHz, avec déviation de ±5 kHz au WRR-855S)

Atténuateur audio 0 à 21 dB, variable par incréments de 3 dB

Niveau d'entrée -60 dBv (avec attenuateur audio de 0 dB)

0 dBv = 1 Vrms

Niveau d'entrée maximum

-3 dBv (avec attenuateur audio

de 21 dB)

Alimentation

Puissance de raccordement

3V CC (deux piles alcalines LR6

(AA)

Autonomie des piles

Approx. 6 heures en utilisation

continue avec deux piles alcalines

Sony LR6 à 25 °C (77 °F)

Généralités

Température de service

à 50 °C (32 à 122 °F)

Température de stockage

-30 à +60 °C (-22 à +140 °F)

Dimensions 63 × 103 × 17 mm (l/h/p)

(2) 12×4^1/8×^11/_16 pouces)

Masse 145 g (5,1 oz), piles comprises

Accessoires fournis

Mode d'emploi

Modèle disponible aux U.S.A. (3)

Modèle disponible en Europe (4)

Liste des fréquences du système de microphone sans

La conception et les spécifications sont sujettes à modifications sans préavis.

Messages d'erreur

Si un problème survient, l'un des messages d'erreur suivants peut être affiché.

Message	Signification	Correction à apporter
ERROR 11	Une erreur est survenue au niveau des données de la mémoire de sauvegarde.	Contactez votre dépositaire Sony.
ERROR 21	Le circuit synthétisé PLL est en panne.
ERROR 31	La tension de la pile dépasse la valeur admissible.	Utiliser la pile préconisée.

Remarques sur le fonctionnement du système de microphone

Pour pouvoir utiliser deux canaux ou plus, • maintenez une distance d'au moins 30 cm (1 ft.) entre chaque paire de transmetteurs. Pour plus de détails sur l'utilisation avec deux canaux ou plus, reportez-vous au mode d'emploi du WRR-855S/862, etc.

• Assurez-vous que les syntoniseurs réglés sur des canaux non utilisés sont hors tension ou réglés sur le niveau de sortie minimum.
• Lorsque vous mettez le transmetteur sous ou hors tension, réglez le niveau de sortie audio du syntoniseur ou du mixeur au minimum, afin de réduire les parasites au minimum.
  • La mise sous tension du transmetteur sans

vérification préalable de la sélection du canal peut interférer avec le fonctionnement d'autres microphones/transmetteurs, si le réglage actuel est déjà utilisé.

- Pour éviter la génération de parasites, placez les transmetteurs à au moins 3 m (10 ft.) des antennes lorsque le système est utilisé dans un groupe permettant la sélection d'11 canaux, et à au moins 6 m (20 ft.) dans un groupe permettant la sélection de 12 canaux. Des nuisances sonores peuvent être occasionnées • dans le système microphone en cas de signal interférant puissant dans les environs, par exemple une interférence causée par un téléphone portable en marche.

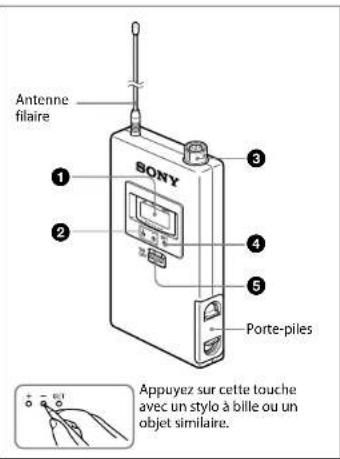

Identification des pièces

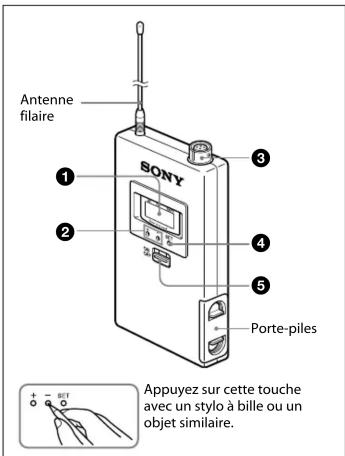

Antenne filaire SONY 1 2 3 4 5 Porte-piles Appuyez sur cette touche avec un stylo à bille ou un objet similaire.

① Affichage à cristaux liquides (ACL)

L'indicateur de canal ® représenté est celui du modèle CE62.

D

(A) Indicateur AF (entrée audio) S'allume lors de la réception d'un signal audio plus puissant que le signal de référence.
⑧ Indicateur RF (sortie d'antenne) S'allume pendant la transmission du signal de l'antenne.
© Indicateur BATT (pile) Indique l'état de la pile. Voir "Indication d'état des piles" du paragraphe "Alimentation électrique".
^D Indicateur CH (canal) Afliche le canal de transmission. Chaque fois que vous appuyez sur la touche SET en mode d'émission, l'indication du canal est modifiée dans l'ordre suivant.

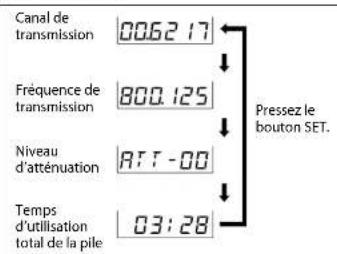

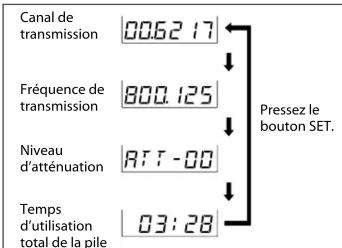

Canal de transmission |0062.17 Fréquence de transmission |800.125 Niveau d'atténuation |RTT-00 Temps d'utilisation total de la pile |03:28 Pressez le bouton SET.

L'affichage du canal/de la fréquence de transmission représenté correspond au modèle CE62.

Canal de transmission : Le réglage du canal de transmission actuel.

Fréquence de transmission : Le réglage de la fréquence de transmission actuelle.

Niveau d'atténuation : Le niveau d'atténuation de l'entrée est indiqué en dB. Il peut être réglé dans une plage de 0 à 21 dB, par incrémentations de 3 dB.

Temps d'utilisation total de la pile : Le temps total d'utilisation de la pile (par incréments d'1 minute).

② Touches + (sélection +) / - (sélection - / réinitialisation)

En mode de réglage, sélectionnez le canal de transmission, la fréquence et le niveau d'atténuation à l'aide de ces touches, ou réinitialisez l'indication de la durée d'utilisation sur "00:00" avec la touche -.

③ Connecteur d'entrée audio

Raccordez le connecteur de sortie des microphones de Lavalier Sony suivants : ECM-44BC, ECM-66BC, ECM-77BC, ECM-88BC, ECM-166BC, ECM-322BC. Vous pouvez également utiliser votre microphone filaire en le raccordant à ce connecteur à l'aide d'un câble de microphone EC-1.5CF en option.

Pour brancher correctement le câble de sortie, tournez et verrouillez le cache du connecteur.

Attention

Avant de raccorder un microphone à l'appareil, veillez à mettre l'appareil hors tension.

④ Touche de réglage (SET)

En mode de transmission, appuyez sur ce bouton pour modifier les rubriques indiquées dans la moitié inférieure de l'affichage à cristaux liquides. Pour modifier les réglages de chaque paramètre, réglez l'émetteur en mode de réglage comme suit : placez l'interrupteur POWER sur la position ON tout en maintenant la touche SET enfoncée. Appuyez ensuite sur la touche SET pour sélectionner les paramètres à modifier, puis appuyez sur les boutons +/- pour modifier les réglages.

⑤ Commutateur POWER

Mise sous et hors tension (ON/OFF) du transmetteur. Lorsque vous réglez ce commutateur sur ON sans maintenir aucune autre touche enfoncée, le transmetteur passe en mode de transmission et transmet le signal du canal sélectionné.

Remarque

Veillez à raccorder un microphone avant de mettre le système sous tension (ON).

Alimentation électrique

Le transmetteur peut fonctionner avec deux piles alcalines LR6 (AA) pendant environ 6 heures en continu à une température ambiante de 25 °C (77 °F).

Deux piles alcalines LR6 (AA)

Installation des piles

1 Pressez les cliquets du porte piles vers l'intérieur (dans le sens des flèches ◆) de façon à extraire le porte piles.

2 Introduisez les piles en en respectant la polarité.

3 Réintroduisez le porte-piles dans sa position initiale.

Indication d'état des piles

Lorsque vous mettez le système sous tension, l'état des piles est signalé par l'indication BATT dans la section d'affichage.

	1 2 3	4
IndicationBATT	Allumé	Allumé	Clignote	Éteint
État dela pile	Chargée	A moitiéchargée	Presquevide	Complètement vide

Lorsque les piles atteignent le niveau 3 indiqué dans le tableau, l'indication (batterie) du WRR-855S/862 et WRU-806 se met également à clignoter.

Remarque

L'indication peut être incorrecte si les piles insérées dans l'appareil n'étaient pas neuves. Si l'on prévoit d'utiliser le syntoniseur pendant une longue période de temps, il est toujours préférable de remplacer les piles par des neuves.

Remarques au sujet des piles

• Toujours utiliser des piles alcalines neuves.
• N'utilisez pas deux types de piles différents.
- Remplacez toujours les deux piles en même temps.
- Les piles ne sont pas rechargeables.
- Bien respecter la polarité indiquée.
• Si le syntonisseur n'est pas utilisé pendant une longue période, retirer les piles pour éviter les fuites. Si une fuite se produit, nettoyer soigneusement le compartiment et insérer des piles neuves. Après une fuite, il peut y avoir un mauvais contact avec les piles. Si le contact semble mauvais, consulter un revendeur Sony.

Réglages

Pour les canaux et les fréquences de transmission disponibles sur votre émetteur, reportez-vous à la Liste des fréquences du système de microphone sans fil Sony ("Wireless Microphone System Frequency List") fournie avec ce manuel.

Activation du mode de réglage

En mode de réglage, vous pouvez modifier le canal/la fréquence de transmission et le niveau d'atténuation, ou réinitialiser l'indication de la durée cumulée.

Pour activer le mode de réglage

Tout en maintenant la touche SET enfoncée, réglez le commutateur POWER sur ON. Le transmetteur passe en mode de réglage et l'indication affichée avant la dernière mise hors tension (OFF) du transmetteur clignote dans la section d'affichage.

Chaque fois que vous appuyez sur la touche SET, vous passez au paramètre de réglage suivant, comme indiqué sur le schéma de la partie "① Indicateur CH (canal)" du paragraphe "Identification des pièces" (voir la colonne située à l'extrême gauche).

Modification de canal de transmission

Le canal de transmission peut être sélectionné par le numéro de canal ou la fréquence.

1 Réglez l'émetteur sur le mode de réglage. Si l'indicateur du numéro de canal (ou de fréquence) n'apparait pas, appuyez sur la touche SET jusqu'à ce que l'indicateur du numéro de canal (ou de fréquence) apparaisse.

2 Appuyez sur la touche + ou - pour sélectionner le numéro de canal (ou la fréquence).

L'activation de la touche + fait défiler les indications dans l'ordre indiqué dans les tableaux de la liste des fréquences du système de microphone sans fil Sony ("Wireless Microphone System Frequency List") fournie avec le manuel. L'activation de la touche – permet de faire défiler les indications dans le sens inverse.

Maintenez la touche enfoncée pour changer rapidement de numéro de canal (ou de fréquence).

Note relative au modèle commercialisé en Europe

Sur le modèle commercialisé en Europe, les canaux de transmission sont regroupés en quatre séries. Sélectionnez le numéro de groupe avant de sélectionner le numéro de canal, comme suit.

1) Lorsque les deux chiffres de gauche clignotent, sélectionnez le numéro du groupe en pressant le bouton + ou -.
2) Lorsque le numéro de groupe souhaité s'affiche, pressez la touche SET. Les quatre chiffres de droite commencent à clignoter, permettant la sélection du numéro du canal.
3) Sélectionnez le numéro du canal en appuyant sur la touche + ou -.
4) Lorsque le numéro de canal souhaité s'affiche, appuyez sur la touche SET.

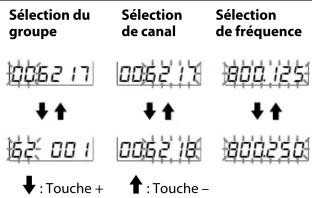

Sélection du groupe 10062 17 ↓↑ 162 00 1 ↓:Touche + Sélection de canal 0062 17 ↓↑ 0062 18 ↑:Touche - Sélection de fréquence 800 125 ↓↑ 800 250 ↑:Touche -

Les indications du groupe/canal et de la fréquence données en exemple correspondent au modèle CE62

3 Lorsque le numéro du canal souhaité (ou de fréquence) apparaît, réglez l'interrupteur POWER sur la position OFF pour quitter le mode de réglage ou appuyez sur la touche SET pour poursuivre les opérations en mode de réglage.

A la prochaine mise sous tension de l'émetteur (en réglant l'interrupteur POWER sur ON), l'émetteur passera en mode de transmission avec le niveau de canal (ou de fréquence) sélectionné.

Remarques

L'émetteur ne peut pas transmettre en mode de • réglage. • Vérifiez que le canal sélectionné sur l'émetteur est le même que celui sélectionné sur le syntoniseur utilisé dans le même système. Selon les conditions de bruit ou d'interférence, il est possible que les canaux sélectionnables ne soient pas utilisables. Si nécessaire, vous pouvez déterminer les canaux en parcourant la sélection des canaux à l'aide des numéros de canal sur le syntoniseur, le microphone étant réglé sur OFF. Les canaux pour lesquels l'indicateur RF du syntoniseur ne s'allume pas sont utilisables.
- Sélévetation et deûfiliation proximité, n'utilisez pas le canal de cette station. - Il est possible que l'émetteur ne fonctionne pas correctement s'il est mis sous tension immédiatement après sa mise hors tension en mode de réglage. Attendez quelques secondes avant de mettre à nouveau l'émetteur sous tension. - Les numéros des canaux et des fréquences de votre émetteur sont indiqués dans la Liste des fréquences du système de microphone sans fil Sony ("Wireless Microphone System Frequency List") fournie avec le manuel.

Modification du réglage de l'atténuation d'entrée

Vous pouvez modifier le réglage de l'atténuation d'entrée par increments de 3 dB sur une plage de 0 à 21 dB. Vous pouvez effectuer la modification en mode de réglage ou en mode de transmission.

Modification en mode de réglage

1 Réglez l'appareil en mode de réglage. 2 Appuyez sur la touche SET jusqu'à ce que l'indication du niveau d'atténuation apparaisse dans la fenêtre d'affichage.

Indication de niveau d'atténuation

3 Appuyez sur la touche + ou - pour sélectionner le niveau d'atténuation.

Si vous maintenez l'une des deux touches enfoncée, le niveau augmente ou diminue en continu.

4 Lorsque le niveau souhaité apparaît, réglez le commutateur POWER sur OFF pour désactiver le mode de réglage. Ou appuyez sur la touche SET pour continuer les opérations en mode de réglage.

La prochaine fois que vous mettrez le transmetteur sous tension en réglant simplement le commutateur POWER sur ON, il se réglera en mode de transmission avec le réglage d'atténuation sélectionné.

Changement en mode de transmission

Vous pouvez également changer le niveau d'atténuation d'entrée en cours de transmission.

1 Si le niveau d'atténuation ne s'affiche pas, appuyez sur la touche SET jusqu'à ce que l'indication du niveau d'atténuation apparaisse dans la fenêtre d'affichage.

2 Appuyez sur la touche + ou - pour sélectionner le niveau.

Remise à zéro de l'indication du temps cumulé

L'indication du temps cumule les heures et les minutes d'utilisation lorsque le WRT-822B est sous tension. L'indication doit être remise à "00:00" chaque fois que la pile est remplacée, de sorte que l'affichage de la durée restante soit exact.

1 Réglez l'appareil en mode de réglage. 2 Appuyez sur la touche SET jusqu'à ce que l'indication de la durée cumulée apparaisse dans la fenêtre d'affichage.

Durée cumulée

3 Appuyez sur la touche -. L'indication de la durée est réinitialisée à "00:00". Lorsque "00:00" clignote, vous pouvez revenir à la valeur précédente en appuyant sur la touche +.

4 Réglez le commutateur POWER sur OFF pour désactiver le mode de réglage. Ou appuyez sur la touche SET pour continuer les opérations en mode de réglage.
