YT-LDR632S - Caméra de surveillance SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Couvercle en dôme fumé pour caméra réseau
Marque	Sony
Modèle	YT-LDR632S
Modèles compatibles	SNC-ER585, SNC-ER585H, SNC-WR632, SNC-WR602
Matériau	Polycarbonate (estimation)
Couleur	Fumé (transparent teinté)
Transmission spectrale	44 %
Dimensions (diamètre × hauteur)	176,2 mm × 112 mm
Poids	Environ 190 g
Contenu de l'emballage	Mode d'emploi (1)
Nombre de vis de fixation	6 vis (avec dispositif anti-chute)
Couple de serrage recommandé	0,6 N·m (6 kgf·cm)
Joint fourni	Joint en caoutchouc (amovible)
Installation	Retirer l'embase dôme, déposer le support et l'ancien couvercle, retirer le joint, installer le nouveau couvercle avec le joint, serrer les vis en croix
Entretien	Essuyer les traces de doigt avec un chiffon doux (tissu pour lunettes)
Précautions	Ne pas laisser de traces de doigt ; attendre la disparition de la condensation avant utilisation
Gestion de la condensation	Si condensation à l'intérieur, attendre qu'elle disparaisse avant d'utiliser l'appareil
Responsabilité	Sony décline toute responsabilité en cas de dommages, y compris perte de profits, suite à une défaillance de l'appareil
Informations générales	La conception et les spécifications sont sujettes à modification sans préavis

FOIRE AUX QUESTIONS - YT-LDR632S SONY

Comment installer le couvercle en dôme fumé YT-LDR632S ?

Desserrez les six vis de l'embase en dôme, retirez l'embase, puis retirez le support et l'ancien couvercle. Retirez le joint en caoutchouc et le film de protection du nouveau couvercle. Placez le joint sur le nouveau couvercle, fixez le support, puis assemblez le tout sur l'embase en serrant les vis en diagonale avec un couple de 0,6 N·m.

Comment nettoyer le couvercle en dôme ?

Utilisez un chiffon doux, comme un tissu pour lunettes, pour essuyer les traces de doigt. Évitez de rayer la surface et ne laissez pas de traces de doigt pour ne pas détériorer l'image.

Quels modèles de caméras sont compatibles avec le YT-LDR632S ?

Les modèles compatibles sont : SNC-ER585, SNC-ER585H, SNC-WR632 et SNC-WR602. Pour d'autres modèles, consultez le manuel d'installation de la caméra.

Quel est le couple de serrage des vis ?

Le couple de serrage recommandé est de 0,6 N·m (6 kgf·cm). Serrez les vis uniformément en diagonale dans l'ordre indiqué.

Que faire en cas de condensation à l'intérieur du dôme ?

Si de la condensation s'est formée à l'intérieur lors du déballage, attendez qu'elle disparaisse complètement avant d'utiliser l'appareil. Cela évite d'endommager les composants.

Le film de protection doit-il être retiré complètement ?

Retirez complètement le film de protection de la partie inférieure du couvercle, et retirez partiellement celui de la partie supérieure pour éviter de le coincer entre le joint et l'embase. Après l'installation, retirez complètement le film.

Comment retirer l'embase en dôme de la caméra ?

Desserrez les six vis (avec dispositif anti-chute) qui fixent l'embase en dôme à la caméra, puis retirez délicatement l'embase.

Puis-je utiliser ce couvercle avec d'autres caméras Sony ?

Le couvercle est conçu pour les modèles listés : SNC-ER585/ER585H/WR632/WR602. Pour d'autres modèles, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

Quelle est la transmission spectrale du couvercle ?

La transmission spectrale est de 44 %. Cette valeur indique la quantité de lumière transmise à travers le dôme.

Le couvercle est-il fourni avec des vis ?

Le couvercle n'est pas livré avec des vis supplémentaires. Les vis de l'embase dôme d'origine sont réutilisées. L'emballage contient uniquement le mode d'emploi.

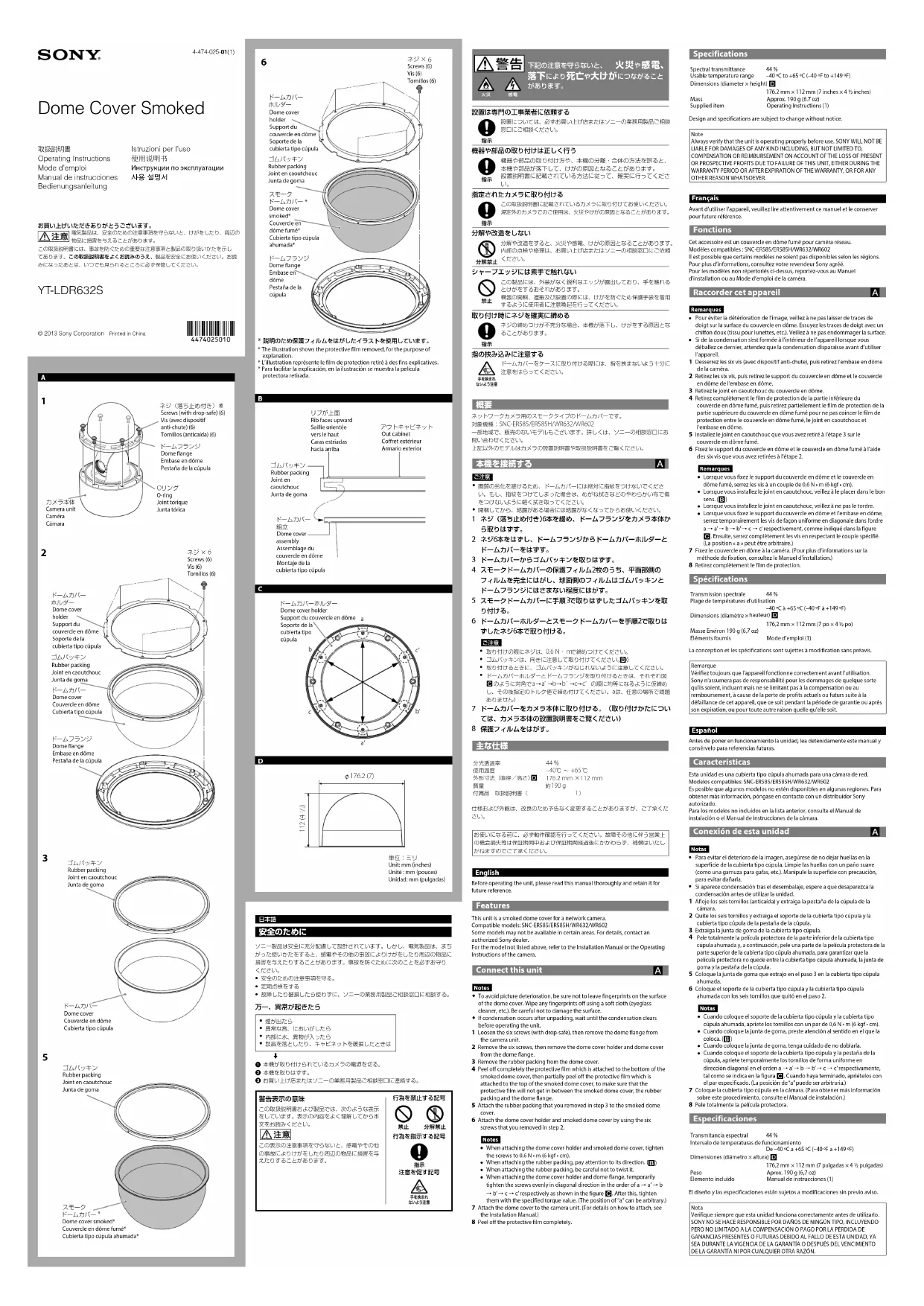

MODE D'EMPLOI YT-LDR632S SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Fonctions

Cet accessoire est un couvercle en dôme fumé pour caméra réseau. Modèles compatibles : SNC-ER585/ER585H/WR632/WR602 Il est possible que certains modèles ne soient pas disponibles selon les régions. Pour plus d'informations, consultez votre revendeur Sony agréé. Pour les modèles non répertoriés ci-dessus, reportez-vous au Manuel d'installation ou au Mode d'emploi de la caméra.

• Pour éviter la détérioration de l'image, veillez à ne pas laisser de traces de doigt sur la surface du couvercle en dôme. Essuyez les traces de doigt avec un chiffon doux (tissu pour lunettes, etc.). Veillez à ne pas endommager la surface.
• Si de la condensation s'est rondée à l'interieur de l'appareil lorsque vous déballez ce dernier, attendez que la condensation disparaisse avant d'utiliser l'appareil.
  1 Desserrez les six vis (avec dispositif anti-chute), puis retirez l'embase en dôme de la caméra.
  2 Retirez les six vis, puis retirez le support du couvercle en dôme et le couvercle en dôme de l'embase en dôme.
  3 Retirez le joint en caoutchouc du couvercle en dôme.

4 Retirez complètement le film de protection de la partie inférieure du couvercle en dôme fumé, puis retirez partiellement le film de protection de la partie supérieure du couvercle en dôme fumé pour ne pas coincer le film de protection entre le couvercle en dôme fumé, le joint en caoutchouc et l'embase en dôme.

5 Installez le joint en caoutchouc que vous avez retiré à l'étape 3 sur le
6 Fixez le support du couvercle en dôme et le couvercle en dôme fumé à l'aide des six vis que vous avez retirées à l'étape 2.

Remarques

• Lorsque vous fixez le support du couvercle en dôme et le couvercle en dôme fumé, serrez les vis à un couple de 0,6 N • m (6 kgf • cm).
• Lorsque vous installez le joint en caoutchouc, veillez à le placer dans le bon sens. (B)
• Lorsque vous installez le joint en caoutchouc, veillez à ne pas le tordre.
• Lorsque vous fixez le support du couvercle en dôme et l'embase en dôme, serrez temporairement les vis de façon uniforme en diagonale dans l'ordre a → a'→ b → b'→ c → c' respectivement, comme indiqué dans la figure

C. Ensuite, serrez complètement les vis en respectant le couple spécifié. (La position « a » peut être arbitraire.)

7 Fixez le couvercle en dôme à la caméra. (Pour plus d'informations sur la méthode de fixation, consultez le Manuel d'installation.) 8 Retirez complètement le film de protection.

Spécifications

Transmission spectrale 44 %

Plage de températures d'utilisation

Dimensions (diamètre x hauteur) D

176,2 mm × 112 mm (7 po × 4 ½ po)

Masse Environ 190 g (6,7 oz)

Elements fournis Mode d'emploi (1)

La conception et les spécifications sont sujettes à modification sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
