MODE D'EMPLOI YT-ICB600 SONY
Instructions d'installation
例 SNC-DH140 / Example: SNC-DH140
例:SNC-DH140 / Example: SNC-DH140
单位:三U/Unit: mm (inches)
安全のために
-对应之前型号(YT-ICB140)的C+垫片
* Corresponds au modèle a avec entratoire pour le modèle précédent (YT I C B140)
对于上表末列机型,请参阅摄像机的安装手册或使用说明书。
Si le modèle n'est pas indiqué dans la liste ci-dessus, reportez-vous au Manuel d'installation ou au Mode d'emploi de la camera.
B


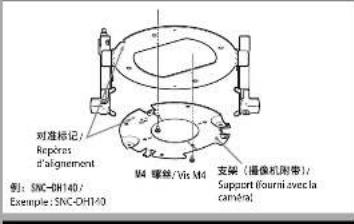

对准标记/ Repères d'alignement M4 曝核/Vits M4 支架(摄像机附带)/- Support (fourni avec la caméral) 例:SNC-DH140/ Exemple: SNC-DH140C
F


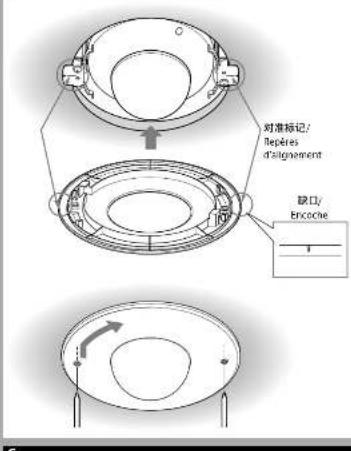

对准标记/ Repères d'alignement 缺口/ EncocheG


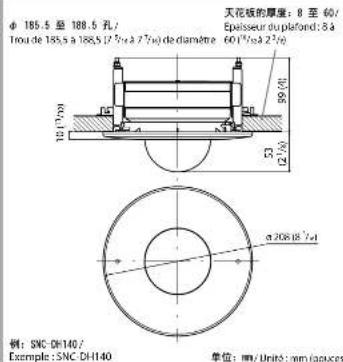

φ 185.5 至 188.5 孔/ Trou de 185.5 à 188.5 (7/2" à 7/2") de diamètre 99 (7/2") 33 (2/2) 天花板的厚度: 8 至 60/ Episseur du plafond: 8.4 φ 206 (8/2") 例: SNC DH140 / Exemple : SNC DH140 单位: mm / Unit3 : mm (quacres)• L'installation doit être effectuée par un technicien qualifié et se conformer aux réglementions locales.
- Assurez-vous que l'emplacement et le support d'installation sont suffisamment solides pour supporter le poids de la caméra et celui du support de fixation au plafond, puis installez correctement la caméra. En cas de résistance insuffisante, la caméra risque de tomber et de provoquer des blessures graves.
- Veillez à fixer un câble métallique pour éviter toute chute de la caméra.
Pour plus de details, reportez-vous ou l'ansuel d'installation ou au Mode d'emploi de la camera.
- Si vous installez la caméra en hauteur, effectuez une vérification régulièrement, au moins une fois par an, afin de vous assurer que l'ensemble n'est pas desserré. Si les conditions le permettent, effectuez cette vérification plus fréquemment.
ATTENTION
- Vérifiez que l'épaisseur du plafond est comprise entre 8 mm
(11/52 pouces) et 60 mm (2 3/8 pouces). - Porcez un trou de 187 ± 1,5 mm (7 ^2 /s ± 1/10 pouces) de diamètre dans le plafond.
- Ne passez pas les mains sur les bords coupants car vous pourriez vous blesser.
- Avant de procéder à l'installation, onfilez des gants pour ne pas vous blesser.
- Si les vis ne sont pas bien serrées, la caméra risque de tomber et de provoquer de graves blessures.
Description générale
Le support YT-ICB600 est un support de fixation au plafond conçu pour être utilise avec les caméras réseau et les caméras vidéo couleur. Ce support est nécessaire lorsque le corps de la caméra est incrusté dans le plafond ou lorsque des plaques de pâtre sont utilisées et que la qualité du matériou entrant dans la composition du plafond rend difficile la tenue de vis ordinaires. Les illustrations de ce manuel représentent les modèles de caméra SNC-DH140 et SSC-FM531.
Installation du support de fixation au plafond
1 Porcez un trou de 187 + 1,5 mm (7 12 + 12 pouces) de diamètre dans le plafond.
Utilisez le gabarit fourni. Vous pouvez utiliser les quatre trous du gabarit si vous choisissez la position centrale de la caméra.
Si la qualité du matéralu utilisé pour le plafond ne permet pas de soutenir aisément la plaque de fixation, attachez la plaque de montage fournie à l'endroit où la plaque de fixation entre en contact avec le plafond afin de la renforcer. (Fig. D)
Remarque
Respectez la taille spécifiée lors du perçage du trou au plafond. Si le trou est trop grand, la caméra risque de tomber, ce qui pourrait entraîner des blessures.
2 Retirez le dôme de la caméra.
Pour plus de détails, repurée sous au Manuel d'installaire ou au Mode d'emploi de la campre.
3 Régiez la position de fixation du support selon le modèle de la camera retirez les vis des supports latéraux gauche et droit (une vis chacun), puis insérez ces vis dans les orifices appropriés en vous reportant au tableau. (Fig. A)
4 À l'alde des vis M4 foumies, attachez la caméra au support de fixation au plafond.
• Utilisez le support fourni avec la caméra. (Fig. B)
Si le support possède des repères △, alignez les repères △ sur les enchodes du support de fixation au plafond avant l'installation.
(SNC-DH120/T, DH140/T, DH220/T, DH240/T, EMS20, EMS21, VM600, VM600B, VM601, VB601B, VM630, VM631, EM600, EM601, EM630, EM631, ZM550, ZM551, SSC-CM564R, CM565R)
Fchez directement la caméra. [Fig. C]
Pour plus de détails, reportez-vous au Manuel d'installation ou au mode d'emploi de la ramén.
Remarque
Lors de la fixation, alignez le centre de l'office du support de fixation au plafond avec le centre de la partie intérieure de la caméra ou le centre du support fourni avec la caméra. Il est possible que le couvercle du support de fixation au plafond ne puisse pas être fixé si les centres sont mal alignés.
5 Reliez les câbles à la caméra.

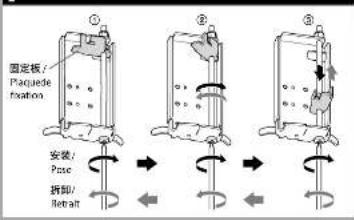

6 Veillez à ce que les plaques de fixation droite et gauche du support de fixation au plafond soient fermées (Fig. E①) (position par défaut), puis installez le support de fixation au plafond avec la camera au plafond, (Fig. D)
7 Resserrez les vis droite et gauche du support de fixation au platond pour le fixer fermement au platond.
Lorsque vous serez les vis, les plaques de montage basculent vers l'extérieur (Fig. E③) et s'abaisent pour adhérer au plafond. (Fig. E③) Assurez-vous que les plaques de fixation adhérent solidement au plafond.
Remarque
Le couple de serrage des vis doit être compris entre 0,45 Nm et 0,75 Nm (4,5 kgf·cm à 7,5 kgf·cm). Un couple de serrage trop élevé risque d'endommager le support de fixation au plafond.
8 Régiez l'orientation de la prise de vue et la portée de la caméra. Pour plus de détails, reçamez tous au blanc d'installation ou au Mode d'emploi de la caméra.
9 Fixez correctement le dôme à la caméra.
Pour plus de détails, reportez-vous au Manuel d'installation ou au Mode d'emploi de la ramère.
10 Installez le couvercle fourni. (Fig. F)
① Alignez l'encoche du couvercle avec le repère du support, poussez le couvercle contre le support et tournez le couvercle dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête.
② Fixez le couvercle à l'aide des vis.
Remarque
Servez las vis à un couple compris entre 0,6 N-m (6 kgf-cm) et 0,7 N-m (7 kgf-cm).
Dépose du support de fixation au plafond
1 Maintenez le couvercle, puis retirez les vis.
2 Toumez à fond le couvercle dans la sens inverse des aiguilles d'une montre, puis abaissez-le.
3 Desserrez les vis gauche et droite du support de fixation au plafond (Fig. E) afin de plier les plaques de montage, puis retirez le support de fixation au plafond avec la caméra.
Remarques
• Retirez le couvercle verticalement.
- N'essayez pas de dessemer davantage les vis gauche et droite ou support de fixation au plafond lorsque les plaques de fixation sont en position termée. Une pression trop importante des plaques de fixation sur la partie supérieure du support de fixation au plafond risque de provoquer des dégâts.
- Maintenez bien la camera lorsque vous desseriez les vis, sinon le support de fixation au plafond et la camera risquent de tomner.
Specifications
Poids Environ 460 g (1 lb 3/4 oz) couvercle inclus)
Dimensions
Environ 460 g (1 lb 3/4 oz) (couvercle inclus)
Vair Fig. G
Gabarit [1], Vis M4 [2], Plaque de montage [2],
Instructions d'installation (1 exemplaire)
