Type de produit	Ensemble micro sans fil numérique (émetteur de poche ZTX-B01 + récepteur demi-rack ZRX-HR50)
Marque et modèle	Sony DWZ-B50GB
Fréquences porteuses	2402,0 MHz à 2478,5 MHz
Modes RF	Wide Band (6 canaux) et Narrow Band (6 canaux)
Modulation	GFSK (F1D/F1E)
Réponse en fréquence	10 Hz à 22 kHz
Délai audio	Environ 5 ms (Wide Band), environ 3 ms (Narrow Band)

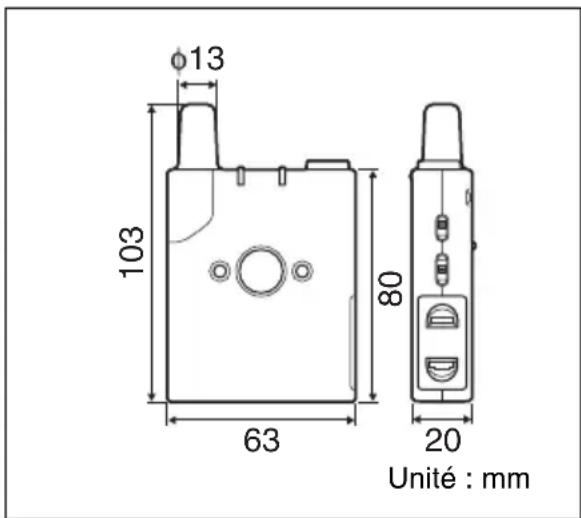

Émetteur ZTX-B01 - Dimensions	63 × 80 × 20 mm (sans antenne)
Émetteur ZTX-B01 - Poids	Environ 156 g (piles comprises)
Émetteur ZTX-B01 - Alimentation	2 piles LR6 (AA) alcalines, Ni-MH ou lithium
Émetteur ZTX-B01 - Autonomie	Environ 10 heures (piles alcalines, 25 °C)
Émetteur ZTX-B01 - Entrée audio	Connecteur jack 6,35 mm (INST/MIC), atténuateur 0/10/20 dB

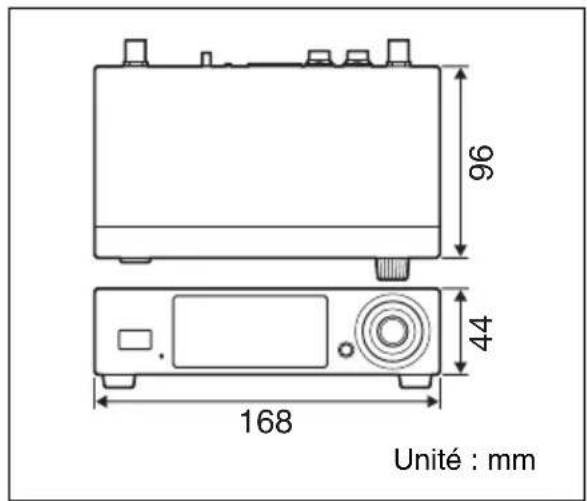

Récepteur ZRX-HR50 - Dimensions	168 × 44 × 96 mm
Récepteur ZRX-HR50 - Poids	Environ 510 g
Récepteur ZRX-HR50 - Alimentation	Adaptateur secteur 12 V DC fourni
Récepteur ZRX-HR50 - Consommation	220 mA sous 12 V
Récepteur ZRX-HR50 - Sorties audio	Sortie équilibrée XLR (MIC/LINE), sortie asymétrique MAIN (jack), sortie AUX/TUNER (jack)
Récepteur ZRX-HR50 - Fonctions	Écran couleur, sélection de fréquence, scan de canaux, égaliseur 5 bandes, générateur de tonalité de câble
Accessoires fournis	Émetteur ZTX-B01, récepteur ZRX-HR50, câble guitare, pince ceinture, antennes (2), adaptateur secteur, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de diluant, benzène ou alcool.
Sécurité	Utiliser uniquement des piles du même type. Ne pas exposer à l'humidité. Maintenir une distance d'au moins 30 cm entre émetteur et récepteur.
Pièces détachées et réparabilité	Pièces détachées disponibles via revendeur Sony. Réparation par service agréé.
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à +60 °C
Garantie	Consulter le livret de garantie fourni (selon modèle)

FOIRE AUX QUESTIONS - DWZ-B50GB SONY

Comment mettre sous tension l'émetteur ZTX-B01 ?

Appuyez sur le bouton POWER/MUTING pendant au moins 1 seconde. L'indicateur BATT et l'indicateur d'état s'allument. Assurez-vous que l'interrupteur de verrouillage est sur UNLOCK.

Quel type de piles utiliser dans l'émetteur ?

Utilisez deux piles LR6 (AA) de type alcaline, Ni-MH rechargeable ou lithium. Configurez le type de pile dans le récepteur (menu Advanced Settings > Battery Type) pour un affichage précis de la charge.

Comment coupler l'émetteur et le récepteur ?

Réglez le même mode RF (Wide Band ou Narrow Band) et le même numéro de canal sur les deux appareils. Sur le récepteur, utilisez le menu Channel Setup pour sélectionner la fréquence, puis réglez l'émetteur en maintenant le bouton CHANNEL SELECT enfoncé et en choisissant le numéro.

Que faire si le son est déformé ou saturé ?

Réduisez le niveau d'entrée de l'émetteur en réglant l'interrupteur ATT sur une atténuation plus élevée (10 ou 20 dB). Assurez-vous que l'interrupteur INPUT est sur MIC pour un microphone ou INST pour une guitare. Vérifiez aussi le sélecteur MIC/LINE du récepteur.

Comment activer la fonction sourdine (mute) ?

Appuyez brièvement sur le bouton POWER/MUTING de l'émetteur. L'indicateur AUDIO/MUTING clignote en orange. Pour désactiver, appuyez à nouveau. Vous pouvez configurer sur quelles sorties du récepteur la sourdine s'applique dans le menu Audio Setup > TX Muting.

Quelle est la différence entre les modes Wide Band et Narrow Band ?

Le mode Wide Band offre une transmission plus stable avec un délai de 5 ms, idéal pour réduire les interférences. Le mode Narrow Band permet une transmission PCM linéaire 24 bits de haute qualité avec un délai de 3 ms et utilise le Clear Channel Scan pour éviter les interférences Wi-Fi.

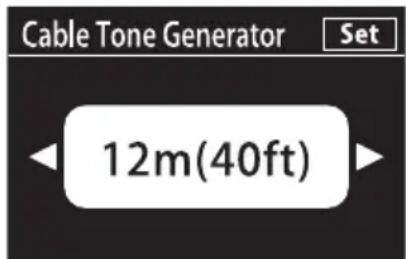

Comment utiliser le générateur de tonalité de câble ?

Dans le récepteur, allez dans Audio Setup > Cable Tone Generator. Sélectionnez une valeur correspondant à la longueur de câble habituelle (par exemple 3 m). Cette fonction simule la réponse en fréquence d'un câble pour un son plus naturel.

Pourquoi le récepteur n'affiche-t-il aucun signal RF ?

Vérifiez que l'émetteur est allumé et que la fréquence correspond à celle du récepteur. Assurez-vous que les antennes sont correctement fixées sur le récepteur. Éloignez l'émetteur d'au moins 30 cm du récepteur pour éviter la saturation.

Comment nettoyer le système DWZ-B50GB ?

Utilisez un chiffon doux et sec pour nettoyer la surface et les connecteurs. N'utilisez jamais de diluant, benzène ou alcool, car ils pourraient altérer la finition.

Que faire en cas de parasites ou de coupures audio ?

Réduisez la distance entre l'émetteur et le récepteur. Changez de canal en utilisant la fonction Best Channel Selection ou Clear Channel Scan. Éloignez les autres appareils sans fil (Wi-Fi, micro-ondes) à plus de 10 m. Évitez les surfaces métalliques près des antennes.

MODE D'EMPLOI DWZ-B50GB SONY

Avant d'utiliser l'appareil, veuilles zire attentivement ce manuel et le conserver pour future reference.

DWZ-B50I

DWZ-B50GB

Table des matieres

Contenu 3

DWZ-B50I 3

DWZ-B50GB 4

Modeles disponibles
separation 4

a r c t e r i s t i q u e s 5

DWZ-B50I 6

DWZ-B50GB 6

ZTX-B01 6

ZRX-HR50 6

Identification des pieces 7

Alimentation 11

Insertion des batteries 11

Fixation des accessoires

fournis 12

Fixation des accessoires fournis au récepteur demi-rack

(ZRX-HR50) 12

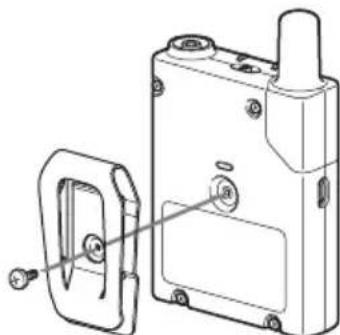

Fixation des accessoires fournis à l'émetteur de poche

(ZTX-B01) 12

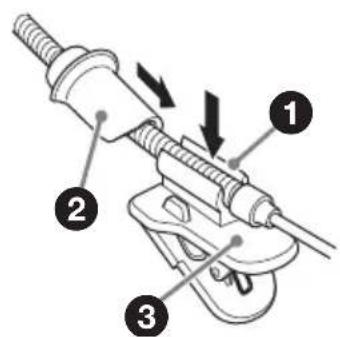

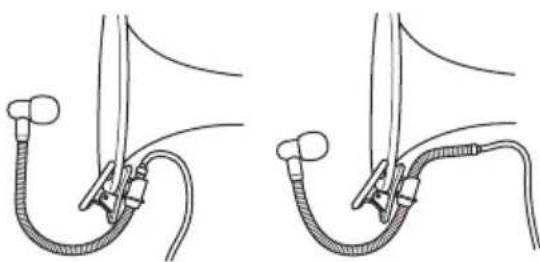

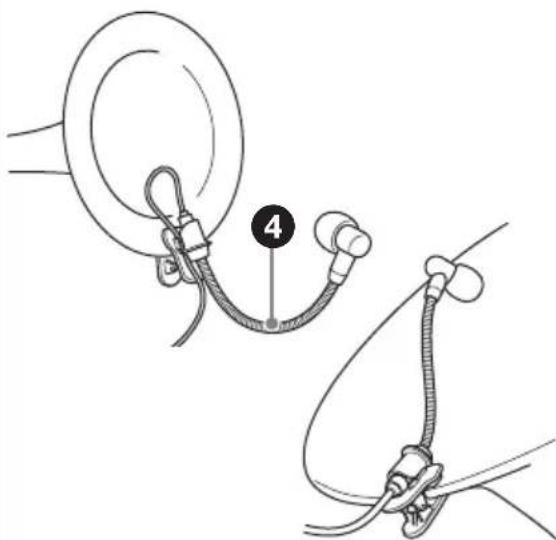

Utilisation du microphone (ECM-GZ1UBMP) 13

Réglages du récepteur 14

Récepteur demi-rack (ZRX-HR50) 14

Réglages de l'émetteur 18

Configuration des réglages de fréquence d'émission 18

Afficheur de fréquence 19

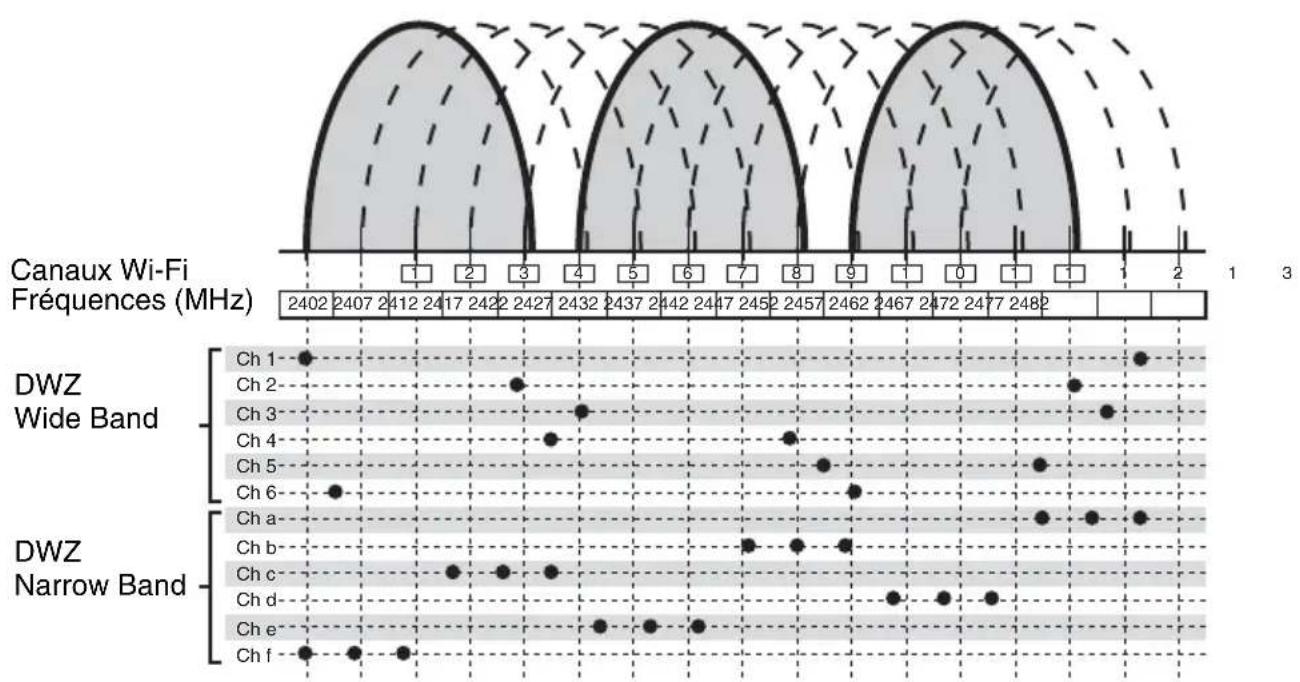

Listedes fréquences de canal .... 20

Exemples de configuration système. 23

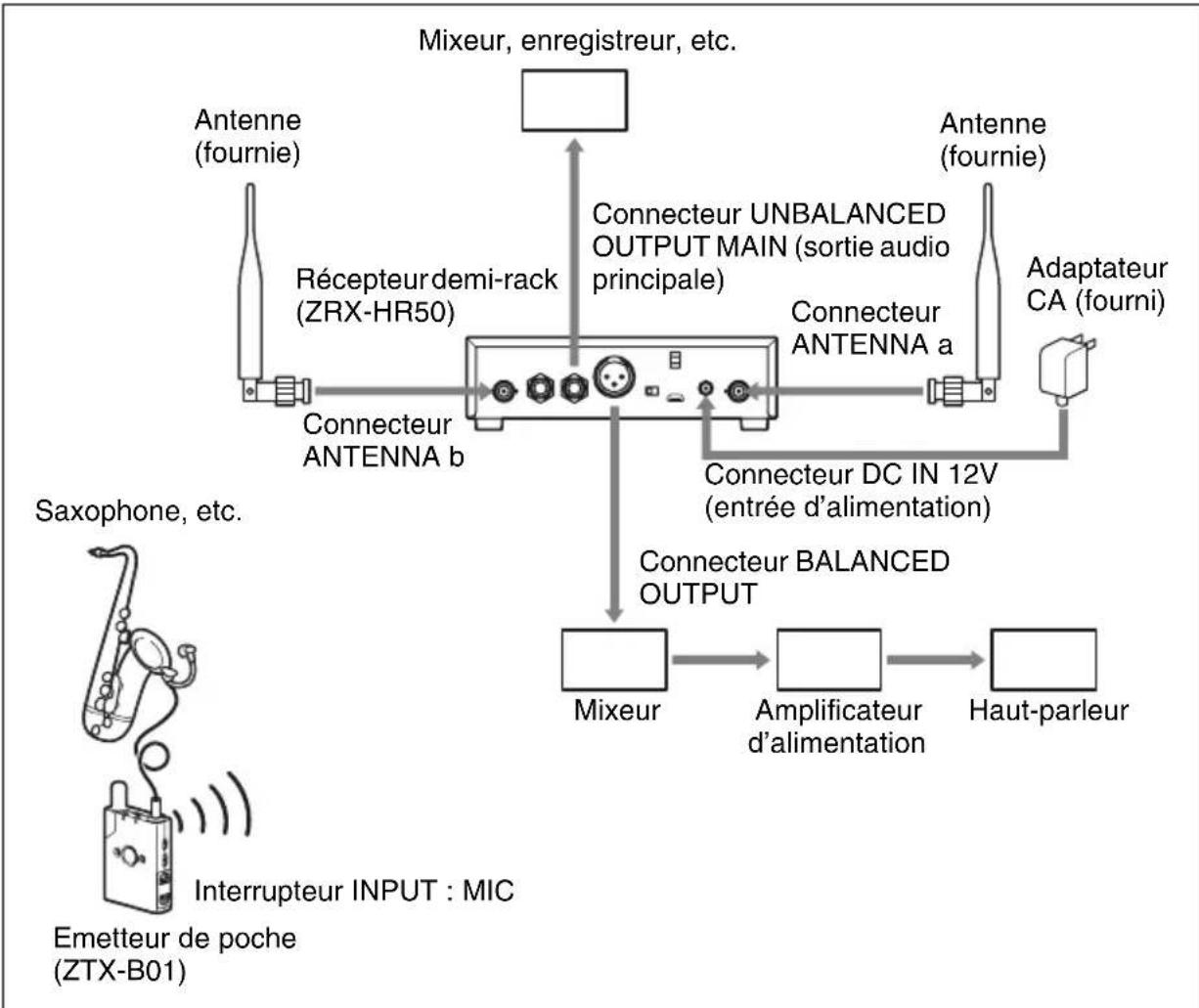

Exemples de configuration du DWZ-B50I 23

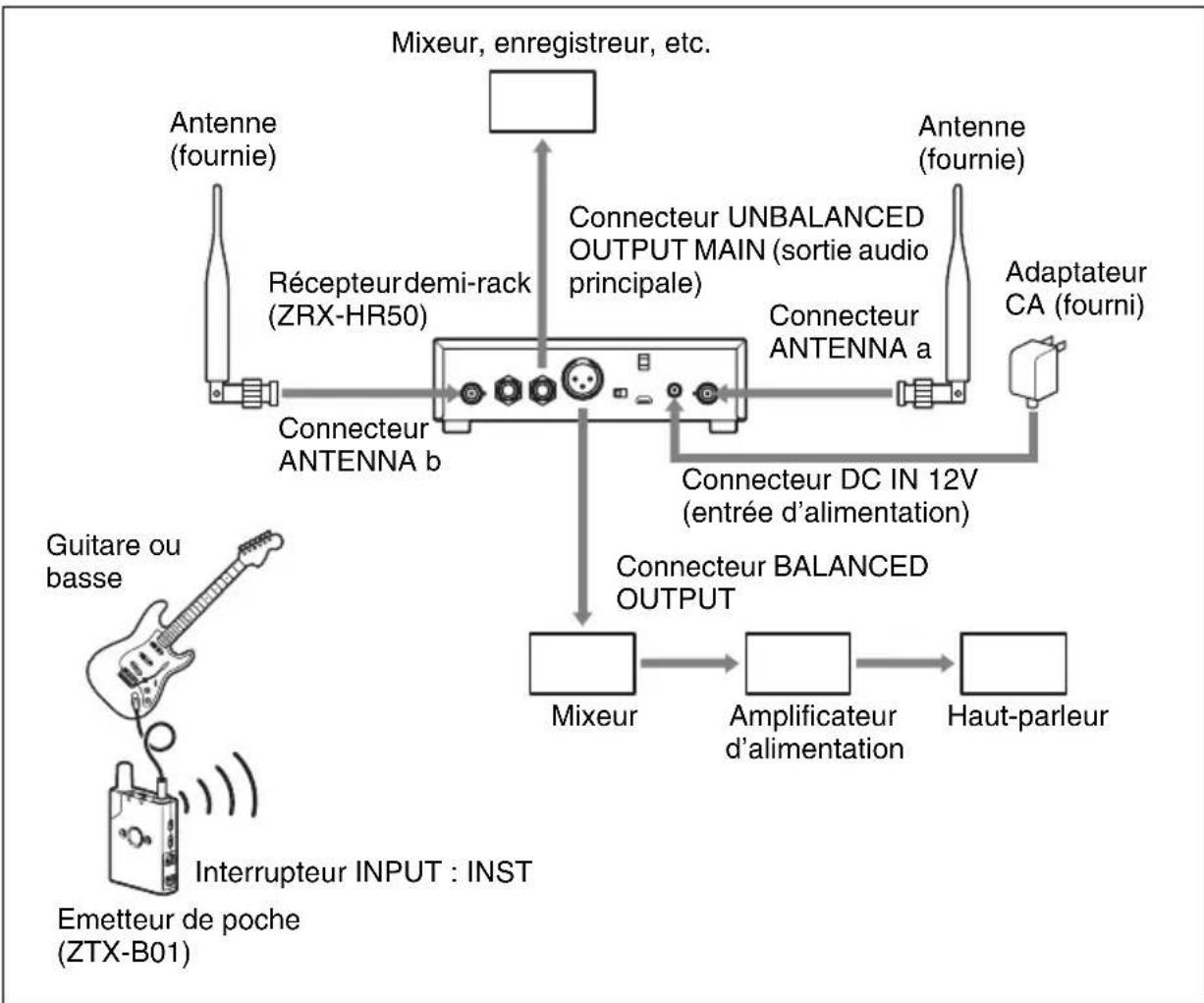

Exemples de configuration du DWZ-B50GB 24

Dépannage 25

Remarques importantes sur

l'utilisation 28

Utilisation et stockage 28

Nettoyage 29

Specifications 29

DWZ-B50I/B50GB 29

Contenu

Ce manuel contient les informations sur les ensembles sans fil numériques DWZ-B50I/ B50GB de Sony. Chaque ensemble contient les éléments suivants.

DWZ-B50I

Ce set comprend un microphone pour les instruments acquistiques en plus de l'émetteur de poche (ZTX-B01) et du récepteur demi-rack (ZRX-HR50).

Emetteur de poche (ZTX-B01) (1)

Récepteur demi-rack (ZRX-HR50) (1)

Accessoires fournis

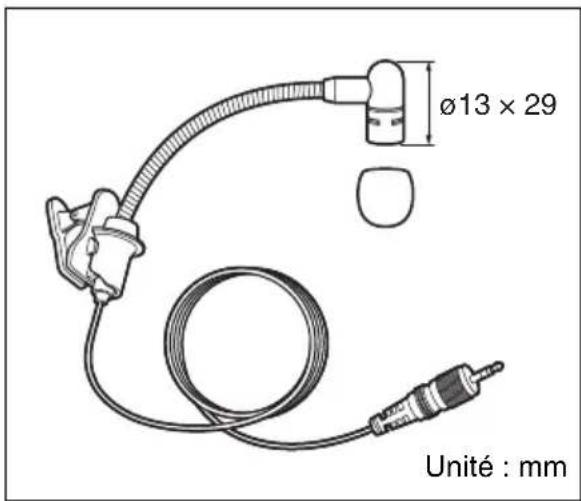

Microphone (ECM-GZ1UBMP) (1) Anti-vent (1)
Pince de ceinture (1)

Antenne (2)

Vis pour pince de ceinture (1)
Adaptateur CA (1)
Cordon d'alimentation (1)
(uniquement pour le modele KR4)
Cordon d'alimentation (2)
(uniquement pour le modele E)
Adaptateur de conversion (1)
(uniquement pour le modele E)
Avant l'utilisation (1) Pour une performance optimale (1) (Le modele EU8 en comprend 2) Guide de mise en route (1) (Le modele EU8 en comprehend 2) Mode d'emploi (CD-ROM) (1)
Carte de garantie (1) (uniquement pour le modele UC) Livret de garantie (1) (uniquement pour le modele SYV)

DWZ-B50GB

Ce set comprend un cable de guitare en plus de 1'émetteur de poche (ZTX-B01) et du récepteur demi-rack (ZRX-HR50).

Emetter de poche (ZTX-B01) (1)

Récepteur demi-rack (ZRX-HR50) (1)

Accessoires fournis

Cable de guitare (1)

Pince de ceinture (1)

Antenne (2)

Vis pour pince de ceinture (1)
Adaptateur CA (1)
Cordon d'alimentation (1)
(uniquement pour le modele KR4)
Cordon d'alimentation (2)
(uniquement pour le modele E)
Adaptateur de conversion (1)
(uniquement pour le modele E)
Avant l'utilisation (1)

Pour une performance
oprimale (1) (Le modele EU8 en comprend 2)
Guide de mise en route (1) (Le
modèle EU8 en comprend 2)
Mode d'emploi (CD-ROM) (1)

Carte de garantie (1) (uniquement pour le modele UC) Livret de garantie (1) (uniquement pour le modele SYV)

Modèles disponibles séparément

L'émetteur et le récepteur de chaque ensemble peuvent s'acheter séparément. Les composants fournis avec chaque produit sont indiqués ci-dessous.

ZTX-B01

• Emetteur de poche (ZTX-B01) (1)

Pince de ceinture (1)
- Vis pour pince de ceinture (1)
- Avant l'utilisation (1)
Mode d'emploi (Turc) (1) (uniquement pour le modele SYV)
Mode d'emploi (CD-ROM) (1)
- Carte de garantie (1) (uniquement pour le modele KR)
- Livret de garantie (1) (uniquement pour le modele SYV)

ZRX-HR50

• Récepteur demi-rack (ZRX-HR50) (1)
  Adaptatour CA (1)
  Antenne (2)
• Avant l'utilisation (1)
  Mode d'emploi (Turc) (1) (uniquement pour le modele EU8)
  Mode d'emploi (CD-ROM) (1)
• Livret de garantie (1) (uniquement pour le modele UC)

Caracteristiques

La série DWZ est un système sans fil numérique qui combine la technologie audio supérieure, la technologie sans fil hautement fiable et la technologie de traitement de signal numérique de pointe constamment développées par Sony. Avec une bande de 2,4 GHz sans licence, le système fournit une grande plage de fonctionnalités d'utilisation simple et conviviale.

En fournissant un ensemble optimisé pour des environnements spécifiques, le système offre une solution sans fil pour des utilisateurs allant du novice dans le domaine du sans fil au professionnel experimenté.

Un nouveau microphone qui peut prendre globalement la large plage dynamique produit par les instruments a aussi eté développé (DWZ-B50I).

Superbe qualité audio

En transmettant les signaux audio via la transmission numérique PCM linéaire de haute qualité à 24 bits (uniquement disponible lorsque le mode RF est régle sur Narrow Mode (NARROW)), sans compression de signal, décompression, ou traitement同樣aire, l'ensemble fournit une superbe qualité audio et des transmissions élevées à large bande très proches de celles de microphones à fil.

Haut degré de fiabilité

En vous permettant de sélectionner entre deux modes RF selon votrechoix d'utilisation et en incorporent la technologie de traitement de données unique de Sony,le système fournit une transmission sans fil hautement fiable dans des environnements LAN sans fil. En outre, les deux modes RF sont composés chacun

de six fréquences, vous permettant de sélectionner le mode RF et la fréquence appropriés selon vos intentions. Le récepteur est équipé de deux antennes avec une scélection automatique via la diversité en espace de l'antenne ayant le meilleur état de réception, permettant ainsi une réception stable avec des coupures audio et des parasites minimisés.

DWZ-B50I

Le DWZ-B50I est ensemble comprenant un microphone idéal pour l'utilisation avec des saxophones, trompettes et autres instruments à vent, un émetteur de poche (ZTX-B01) et un récepteur demi-rack (ZRX-HR50).

DWZ-B50GB

Le DWZ-B50GB est un ensemble qui comprend un émetteur de poche (émetteur : ZTX-B01) et un récepteur demi-rack (récepteur : ZRX-HR50), ce qui le rend idéal pour l'utilisation avec les guitares électriques, les guitares acoustiques électriques, les guitares basses électriques, etc.

ZTX-B01

Un émetteur concu dans un métal solide. Equipé d'une fonction de sourdine, d'une fonction de commutation d'entrée instrument/microphone et d'une fonction de réglage d'attenuateur, l'appareil accepte une grande plage de niveaux d'entrée audio. La pince de ceinture fournie peut tourner de 90 degrés, vous permettant de régler le sens d'extension des cables en fonction de votre environnement.

ZRX-HR50

Un récepteur demi-rack équipé d'un grand écran couleur à résolution elevée combinant une grande fonctionnalité et une'utilisation simple.

La fonction de selection de fréquence optimale et la fonction de numérisation de fréquence en clair vous permettent une configuration facile des fréquences sûres. Le générateur de tonalité de cable vous permet aussi de faire correspondre la qualité de l'audio sans et avec fil. Ceci réduit la quantité de réglage d'égaliser nécessaire de l'amplificateur pendant la transmission sans fil. De plus, l'égaliser graphique à 5 bandes vous permit une large plage de réglage de la qualité audio. Vous pouvez désir d'appliquer ou non la fonction sourdine au connecteur UNBALANCED/BALANCED OUTPUT.

En utilisant le kit de montage en rack optionnel RMM-HRD1, vous pouvez monter l'appareil sur une étagère.

Identification des pièces

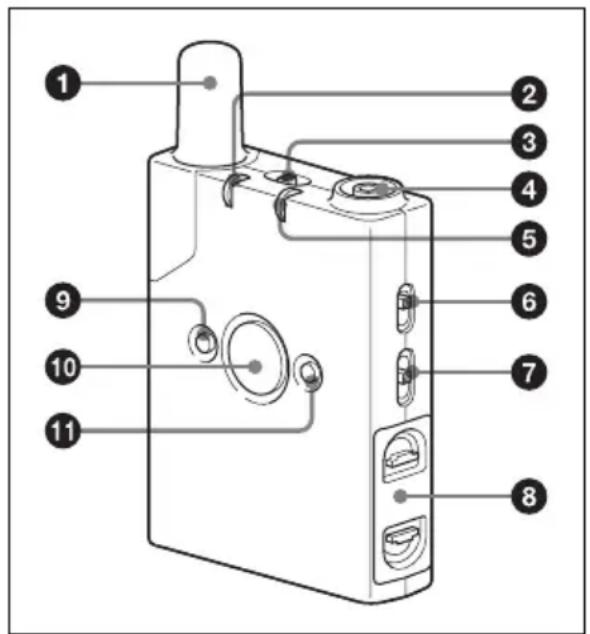

Emetteur de poche (emetteur: ZTX-B01)

Pochette d'antenne Contient l'antenne.

Attention

Ne comprimez pas la pochette d'antenne. Ceci risque d'affaibrir le signal envoyé, diminuant ainsi la plage de transmission.

Indicateur BATT (battery restante)

Indique la charge de batterie restante lorsque 1'appareil est mis sous tension.

Indicateur Etat
Allumé (vert) Bon
Allumé (rouge) Presque épuisée

L'indication de batterie restante ne s'affiche que lorsque les batteries alcalines seches sont utilisées.

3Interrupteur de verrouillage de bouton

Permet de verrouiller le bouton POWER/ MUTING et le bouton CHANNEL SELECT. Ceci évite des opérations non souhaitées, tel que la mise hors tension accidentelle. Le réglage par défaut au départ d'usine est UNLOCK.

LOCK: Verrouille les boutons pour désactiver leur fonctionnement.

UNLOCK: Relâche le verrouillage pour activer le fonctionnement des boutons.

Attention

Vous ne pouvez pasmettre l'appareil sous tension lorsque cet interrupteur est regle sur la position LOCK, meme si le bouton d'alimentation est activé. Reglez l'interrupteur sur la position UNLOCK pour effectuer les opérations.

4 Connecteur d'entrée audio

Raccordez le microphone fourni (DWZ-B50I), ou raccordez une guitare ou un instrument similaire à l'aide du cable de guitare fourni (DWZ-B50GB).

⑤Indicateur AUDIO/MUTING

Indique le niveau d'entrée du signal audio et l'état de la fonction sourdine.

Indicateur Etat
Allumé (vert) Entrée audioitives
Allumé (rouge) Entrée audioexcessive
Eteint Niveau d'entrée
Clignotant (orange)	Fonction sourdineactivée (ex. audiodésactivée)

Interrupteur INPUT

Réglez-le en fonction de l'équipement raccardé. Le réglage par défaut au départ d'usine est INST.

INST: Reglez sur cette position lorsqu'une guitare ou un instrument similaire est raccordé.

MIC: Reglez sur cette position lorsqu'un microphone est raccordé.

Attention

• Si des microphones autres que le ECM-GZ1UBMP fourni ou ECM-HZ1UBMP/LZ1UBMP (non fourni) sont connectés, des problèmes tel qu'une absence de son oju un inversion de phase risquent de se produit.
• Ne règlez pas l'interrupteur sur la position MIC tout en entrant l'audio depuis un mixeur audio ou un périphérique similaire. La sortie audio avec des niveaux excessifs risque de fausser l'audio ou d'endommager le périphérique de lecture/enregistrement.

Pour les détails sur le réglage, reportez-vous à « Exemples de configuration système » (page 23).

Interrupteur ATT (attenuateur)

Réglez le niveau d'atténuation en fonction de l'équipement raccardé. Dans les réglages par défaut au départ d'usine, cette option est réglée sur 0 dB pour les unités fournies avec le DWZ-B50GB et sur 20 dB pour les unités fournies avec le DWZ-B50I.

Niveau d'atténuation (dB)	Quand utiliser
0 Position de	l'interrupteur standard

Niveau d'atténuation (dB)	Quand utiliser
10 Réglez sur	cette position si l'indicateur AUDIO/MUTING du récepteur s'allume occasionnellement en rouge.
20 Réglez sur	cette position si l'indicateur AUDIO/MUTING du récepteur s'allume toujours en rouge.

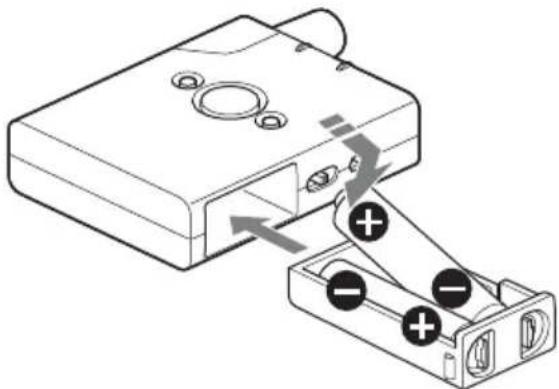

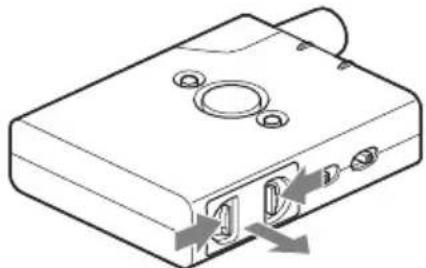

Compartiment à piles

Insérez ici deux batteries LR6 (format AA).

Pour les détails sur l'insertion des batteries, reportez-vous à « Insertion des batteries » (page 11).

Bouton POWER/MUTING

Met l'appareil sous ou hors tension. Ce bouton peut aussi être utilisé pour activer ou désactiver la fonction sourdine.

Fonction Fonction	connement du bouton
Mise sous tension	Appuyez sur le bouton pendant au moins 1 seconde.
Mise hors tension	Appuyez sur le bouton jusqu'à ce que l'indicateur s'éteigne.
Activation de la fonction sourdine	Appuyez sur le bouton.
Désactivation de la fonction sourdine

10 Afficheur de fréquence

Affiche la fréquence de transmission. L'affichage disparait après 10 secondes environ. Vous pouze l'afficher de nouveau en appuyant sur le bouton de seLECTION de fréquence.

Pour les détails sur l'afficheur de fréquence, reportez-vous à « Afficheur de fréquence » (page 19).

Bouton CHANNEL SELECT

Vous permet de selectionner le mode RF et la fréquence de transmission.

Pour les détails sur la sélection du mode RF et de la fréquence de transmission, reportez-vous à « Configuration des réglages de fréquence d'émission » (page 18).

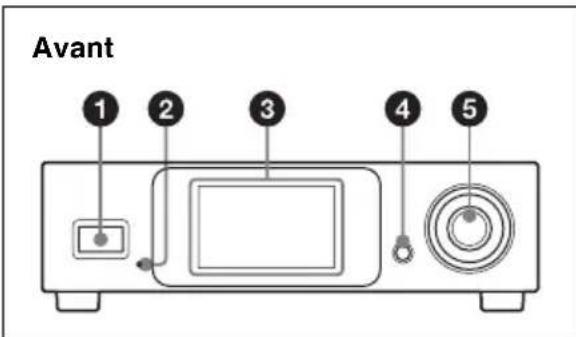

Récepteur demi-rack (récepteur : ZRX-HR50)

Bouton POWER

Met l'appareil sous ou hors tension.

2Indicateur POWER

S'allume lorsque I'appareil est mis sous tension.

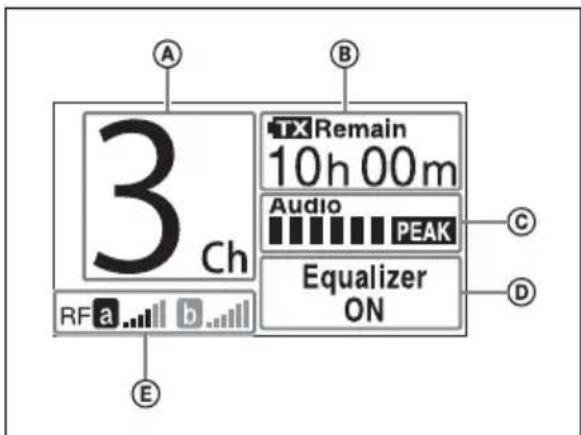

3 Afficheur

Affiche les configurations des régles et d'autres informations.

AIndicateur de fréquence de réception

Affiche la fréquence de réception.

BIndicateur de batterie d'emetter restante

Affiche la charge de batterie restante de l'émetteur.

Une durée approximative s'affiche pour la durée d'utilisation restante. Cette durée s'affiche uniquement lorsque les signaux sont en cours de réception.

Indicateur de niveau audio

Affiche le niveau audio.

Réglez le niveau audio de façon à ce que la barre rouge ne s'affiche pas continulement.

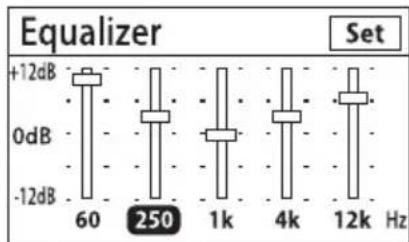

Etat de I'egaliseur

Affiche l'etat allumé/étéint de l'égaliseur.

⑥Indicateur de niveau de réception

Affiche l'etat de reception du signal radio. Plus il y a de barres, plus la reception est stable.

Bouton ESC (échapper)

Annule les opérations ou revient sur l'écran principal à partir de l'écran des réglages.

Encoder rotatif

Vospermetde modifierlesreglages.

Pour les détails sur la modification des réglages, reportez-vous à « Réglages du récepteur » (page 14).

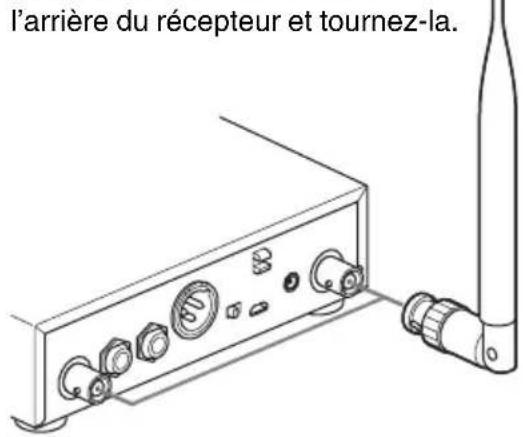

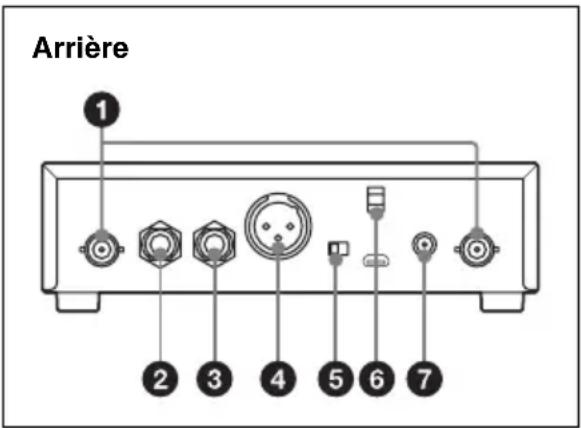

Connecteur ANTENNA a/b (type BNC)

Raccordez-y l'antenne fournie.

Connecteur UNBALANCED OUTPUT AUX/TUNER (sortie audio externe) (prise casque)

Raccordez-y tout apparéil de contrôle et périphériques similaires.

La sortieaudio du connecteur UNBALANCED OUTPUT AUX/TUNER continue,meme si la fonction sourdine de I'émetteur est activée. Vous pouvez activer ou désactiver l'audio à partir de ce connecteur via les réglages sur l'écran du récepteur.

Pour les détails sur les réglages, reportez-vous à « Configuration de la fonction sourdine de l'émetteur pour les connecteurs de sortie » (page 17).

Pour les détails sur les connexions, reportez-vous à « Exemples de configuration système » (page 23).

Connecteur UNBALANCED OUTPUT MAIN (sortie audio principale) (prise casque)

Raccordez-y un mixeur ou un amplificateur.

Pour les détails sur les connexions, reportez-vous à « Exemples de configuration système » (page 23).

Connecteur BALANCED OUTPUT (type XLR)

Raccordez-y un mixeur ou un périphérique similaire.

Pour les détails sur les connexions, reportez-vous à « Exemples de configuration système » (page 23).

5 Selecteur MIC/LINE (niveau de sortie audio)

Permet de sélectionner le niveau de sortie audio du connecteur BALANCED

OUTPUT. Le réglage par défaut au départ d'usine est MIC.

MIC: Permet de régler le niveau de sortie audio sur le niveau microphone.

LINE: Permet de régler le niveau de sortie audio sur le niveau de ligne.

Attention

Ne reglez pas le sélecteur sur la position LINE tout en sortant l'audio vers un mixeur audio ou un périphérique similaire.

L'entrée audio avec des niveaux excessifs risque de fausser l'audio ou d'endommager le péripérisque de lecture/enregistrement.

6Serre-cable

Permet d'attacher le cable de l'adaptateur CA fourni.

Connecteur DC IN 12V (entree d'alimentation)

Raccordez-y l'adaptateur CA fourni.

Alimentation

Cette section décrit la source d'alimentation pour chaque périphérique.

Pour les détails sur l'insertion des batteries, reportez-vous à « Insertion des batteries » (page 11).

Émetteur de poche (ZTX-B01)

Alimentation fournie par deux batteries LR6 (format AA).

Les types de batteries suivants peuvent etre utilisés.

• Batteries seches alcalines
• Batteries au nickel-hydrure métallique rechargeables
• Batteries au lithium

Récepteur demi-rack (ZRX-HR50)

Alimentation fournie par 1'adaptateur CA fourni.

Insertion des batteries

ATTENTION

Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement avec une batterie du même type ou d'un type équivalent recommendé par le constructeur. Lorsque vous mettez la batterie au rebut, vous doivent respecter la législation en vigueur dans le pays ou la région où vous vous trouvez.

Remarques

Utilisez toujours Ensemble le même type de batteries. N'utilisez pas de batteries de types différents ou avec charge restante ensemble.

• Le remplacement des batteries pendant le fonctionnement produit beaucoup de parasites. Veillez àmettre l'appareil hors tension avant de retirer les batteries.

Emetteur de poche (ZTX-B01)

1 Maintenez le bouton POWER/ MUTING appuyé pourmettre l'appareil hors tension.

2 Faites glisser les fermétures du compartment à piles vers l'intérieur (dans le sens des flèches ) pour sorting le compartment.

3 Insérez deux batteries LR6 (format AA) dans le compartment à piles tout en respectant les polarités, puis insérez de nouveau le compartment dans l'appareil.

Vérifiez que le compartment à piles est bien verrouillé dans l'appareil.

Fixation des accessoires fournis

Cette section décrit la fixation des accessoires fournis à chaque apparéil.

Fixation des accessoires fournis au récepteur demi-rack (ZRX-HR50)

Fixation de l'antenne

Insérez l'antenne fournie dans le connecteur ANTENNA a/b à l'arrière du récepteur et tournez-la.

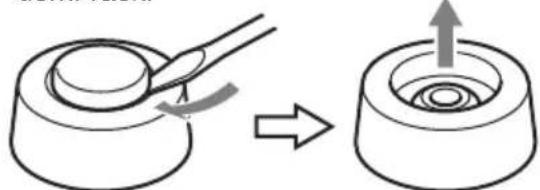

Retrait des pieds

Utilisez un tournevis à tete plate ou un outil similaire pour-retirer les goupilles qui fixent les pieds puis retirez les pieds du récepteur demi-rack.

Fixation des accessoires fournis à l'émetteur de poche (ZTX-B01)

Fixation de la pince de ceinture

Alignez la fente de montage à l'arrière de l'émetteur avec celle au milieu de la pince de ceinture fournie et fixez la pince de ceinture à l'aide de la vis de pince fournie. Vous pouze aussi tourner la pince de ceinture de 180 ou 90 degrés vers la gauche ou la droite avant de la fixer.

Pour l'attacher à la bandoulière de guitare

Glissez complètement la bandoulière de guitare dans la pince de ceinture de l'appareil, puis assurez-vous qu'elle est bien attachée.

Attention

En fonction de l'épaissur et de la largeur de la bandoulière, il est possible que la pince de ceinture ne soit pas correctement attachée.

Utilisation du microphone (ECM-GZ1UBMP)

Réglez l'orientation et la longueur du microphone, insérez-le dans le support (1) de la pince du support du micro, fixez le cache de retenue (2), puis fixez le cache à la pince du support de micro (3).

Fixez la pince du support de micro à la section d'émission de son de l'instrument (ex. la section cloche d'un instrument à vent).

Fixez le col de cygne (4) à la pince du support de micro dans l'un des deux sens possibles en fonction du type d'instrument.

De plus, la position et la longueur du col de cygne flexible (4) peut etre reglee en fonction de la taille et de la forme de la section de la cloche de l'instrument, par exemple.

L'orientation et la position du microphone peut affecter la qualite sonore de l'instrument. Fixez le mirophone de façon autenir la son souhaite.

Le surplus de longueur de cable peut etre fixe sur le cote de la pince de support de micro.

Astuce

Les fixations d'instruments de la série DPA d:vote et 4099 pour microphones peuvent aussi être utilisées.

Ceci vous permet de fixer le microphone à une grande variété d'instruments.

Pour plus de détails sur les fixations, consultez le site Web des microphones DPA.

DPA Microphones
http://www.dpamicrophones.com/en/Home.aspx

Pour plus de détails sur l'utilisation avec les accessoires d'autres fabricants ou pour toute autre question, consultez votre revendeur ou votre concessionnaire Sony.

Remarques

• Le col de cygne ne peut pas etre plie en angles aigus.
• Si vous reglez l'orientation ou la longueur du microphone après l'avoir fixé à un instrument, vous risquez d'endommager ce dernier. Lors de certains réglages alors que le microphone est fixé à l'instrument, assurez-vous de maintainir la pince du support de micro.
• Lors de l'utilisation du microphone lorsqu'il est connecté à l'émetteur, le fait de le rapprocher de l'antenne risque de générer des parasites.
• La pression acoustique des instruments pouvant être très élevée, réglez le niveau d'atténuation à l'aide de l'interrupteur ATT sur l'émetteur pour baisser suffisamment la pression acoustique.
• S'il y a un problème de parasite de passées, par exemple, à cause du vent ou des vibrations, réglez l'égaliseur sur le récepteur sans fil pour réduire le passées pendant l'utilisation.

Réglages du récepteur

Récepteur demi-rack (ZRX-HR50)

Utilisez l'encodeur rotatif et le bouton ESC pour configurer les réglages sur le récepteur demi-rack ZRX-HR50. Effectuez les opérations de réglage comme suit.

Confirmer: Appuyez sur l'encodeur rotatif.

Curseur de déplacement : Tournez l'encodeur rotatif.

Annuler: Appuyez sur le bouton ESC.

Affichage du menu de réglages

Appuyez sur l'encodeur rotatif pour
afficher 1'écran [Setup] sur l'afficheur.
Pour revenir sur 1'écran principal a partir de
1'écran [Setup], appuyez sur le bouton ESC.

Configuration des réglages de fréquence de réception

Deux modes RF (modes de fréquence), [Wide Band] et [Narrow Band], sont disponibles avec le DWZ.
Chaque mode RF comprend six fréquences. Sélectionnez la fréquence ajustée en fonction de votrechoix d'utilisation. Le mode RF est régle sur [Wide Band] et le canal de transmission est régle sur 1 dans les réglages par défaut au départ d'usine.

Mode RF N	uméro de fréquence d'émission	Description
Wide Band (WIDE)	1/2/3/4/5/6 C	ce mode réduit les interférences vers les autres équipements sans fil.
Narrow Band (NARROW)	a/b/c/d/e/f Ce	mode utilise la fonction Clear Channel Scan, ce qui est utile pour éviter les interférences d'autres équipements sans fil.

Attention

Lors de l'utilisation de plusieurs fréquences (jusqu'à six), les deux modes RF, [Wide Band] et [Narrow Band], ne peuvent pas être utilisés simultanément. Sélectionnez un seul mode RF lors de l'utilisation. En outre, le Wi-Fi, et autres interférences environnementales, peuvent réduire le nombre réel de canaux pouvant être utilisés simultanément.

Pour selectionner le mode RF

1 Dans 1'ecran [Setup], selectionnez [Advanced Settings].
2 Sélectionnez [RF Mode Settings]. L'écran [RF Mode Settings] s'affiche.
3 Sélectionnez [Wide Band] ou [Narrow Band].
Lorsque la configuration est terminée, l'écran principal s'affiche de nouveau.

Pour sélectionner la fréquence

1 Dans l'écran [Setup], Sélectionnez [Channel Setup]. L'écran [Channel Setup] s'affiche.
2 Spécifiez la fréquence à l'aide de l'une des méthodes suivantes.

Remarque

Lors de la configuration des réglages avec la méthode A ou B, mettez au préalable tous les émetteurs hors tension.

A Sélectionnez [Best Channel Selection] La fréquence avec le moins d'interférence sera automatiquement configurée. Pour utiliser plusieurs fréquences, allumez les émetteurs un à un tout en configurant les réglages.

① Mettez tous les émetteurs hors tension.
② Sélectionnez [Best Channel Selection] pour le premier récepteur.
③Alignez la fréquence du premier émetteur.
Avec le premier émetteur sous tension, Sélectionnez [Best Channel Selection] pour le second récepteur.
⑤ Alignez la fréquence du second émetteur.

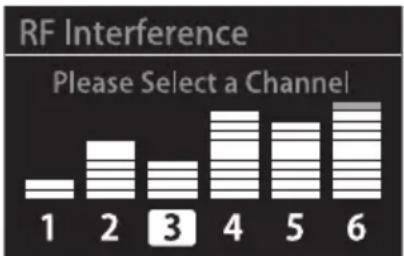

B Sélectionnez [Clear Channel Scan]

Liétat diinterférence de chaque canal dans le mode RF sélectionné siaffiche.

La longueur des barres indique la puissance de l'interfERENCE.
Selectionnez le canal ayant le moins d'interfERENCE.

C Sélectionnez [Manual Setup]
Configurez manuellement la féquence. Sélectionnez la féquence que vous poulez utiliser.

Ceci termine la configuration et l'écran principal s'affiche de nouveau.

Attention

Si vous modifiez le réglage de fréquence, n'oubliez pas de modifier également le réglage de l'émetteur sur la même fréquence. Si la fréquence du récepteur et celle de l'émetteur ne sont pas les mêmes, l'audio ne sera pas émis.

Configuration du générateur de tonalité de cable

Le générateur de tonalité de cable est une fonction qui modifie les propriétés sonores pour simuler la qualité d'une connexion de cable à fil. Le réglage par défaut au départ d'usine est OFF.

1 Dans l'écran [Setup], Sélectionnez [Audio Setup].

L'écran [Audio Setup] s'affiche.

2 Sélectionnez [Cable Tone Generator].

L'ecran [Cable Tone Generator] s'affiche.

3 Sélectionnez une valeur pour le générateur de tonalité de cable.

Selectionnez une valeur proche de la longueur de cable normalement utilisée.

4 Sélectionnez [Set].

Ceci termine la configuration et l'écran principal s'affiche de nouveau.

Astuce

Le générateur de tonalité de cable sera appliqué avant l'égaliseur.

Configuration de l'égaliseur

Configurez l'égaliseur. Dans les réglages par défaut au départ d'usine, l'égaliseur est régèle sur 0 dB pour chaque fréquence et la fonction elle-même est réglée sur [OFF].

1 Dans l'écran [Setup], Sélectionnez [Audio Setup].

L'écran [Audio Setup] s'affiche.

2 Sélectionnez [Equalizer].

L'écran [Equalizer] s'affiche.

3 Sélectionnez [ON] pour activer la fonction d'égaliser ou [OFF] pour la désactiver.

Si vous seLECTIONnez [ON], l'écran des réglages d'égaliseurs s'affiche.

Si vous seLECTIONnez [OFF], la configuration est terminée et l'écran principal s'affiche de nouveau.

4 Sélectionnez la fréquence pour laquelle vous souhaitez régler le niveau et effectuez le réglage.

5 Sélectionnez [Set].

La valeur du réglage est enregistrée. Pour annuler le réglage, appuyez sur le bouton ESC.

Configuration de la fonction sourdine de l'émetteur pour les connecteurs de sortie

Vous pouvez selectionner d'activer ou non la fonction sourdine controlee par I'emetter pour la sortie audio de chaque connecteur de sortie. Le reglage par défaut au depart d'usine est [To Balanced & Main Only].

1 Dans l'écran [Setup], Sélectionnez [Audio Setup].

L'écran [Audio Setup] s'affiche.

2 Sélectionnez [TX Muting].

L'ecran [Apply TX Muting] s'affiche.

3 Sélectionnez les connecteurs pour lesquels vous VOULEZ activer la fonction sourdine.

Affichage d'écran Connecteur	Vers toutes les sorties	Vers les sorties asymétrique et princi-pale uniquement	Vers la sortie AUX/Tuner uniqu-ment
BALANCED OUTPUT	Activé	Activé	-
UNBALANCED OUTPUT MAIN			-
UNBALANCED OUTPUT AUX/TUNER		-	A

Ceci termine la configuration et l'écran principal s'affiche de nouveau.

Configuration du type de batteries

Sécífiez le type de batterie en cours d'utilisation dans l'émetteur pour que la charge de batterie restante puisse s'afficher correctement sur l'appareil. Le réglage par défaut au départ d'usine est [Alkaline].

1 Dans 1'ecran [Setup], selectionnez [Advanced Settings].
2 Sélectionnez [Battery Type].
3 Sélectionnez le type de batterie.

Alcaline: Des batteries sèches
alcalines sont en cours d'utilisation
dans l'émetteur.

Ni-MH: Des batteries au nickel-hydrure métallique rechargeables sont en cours d'utilisation dans l'émetteur.

Lithium: Des batteries au lithium sont en cours d'utilisation dans l'émetteur.

Ceci termine la configuration et l'écran principal s'affiche de nouveau.

Réglages de l'émetteur

Configuration des réglages de fréquence d'émission

Deux modes RF (modes de fréquence), [Wide Band] et [Narrow Band], sont disponibles avec le DWZ.

Chaque mode RF comprehend six fréquences. Sélectionnez la fréquence ajustée en fonction de votre choix d'utilisation. Le mode RF est régé sur [Wide Band] et le canal de transmission est régé sur 1 dans les réglages par défaut au départ d'usine.

Mode RF N	uméro de fréquence d'émission	Description
Wide Band (WIDE)	1/2/3/4/5/6	Ce mode réduit les interférences vers les autres équipements sans fil.
Narrow Band (NARROW)	a/b/c/d/e/f C	Ce mode utilise la fonction Clear Channel Scan, ce qui est utile pour éviter les interférences d'autres équipements sans fil.

Attention

Lors de l'utilisation de plusieurs fréquences (jusqu'à six), les deux modes RF, [Wide Band] et [Narrow Band], ne peuvent pas

etre utilisés simultanément. Sélectionnez un seul mode RF lors de l'utilisation. En outre, le Wi-Fi, et autres interférences environnementales, peuvent réduire le nombre réel de canaux pouvant être utilisés simultanément.

Sélection du mode RF

1 Maintenez le bouton POWER/MUTING appuyé pourmettre l'appareil hors tension.
2 Maintenez le bouton POWER/MUTING appuyé (environ 1 seconde) tout en appuyant sur le bouton de sélection de fréquence. «0» clignote sur l'afficheur de fréquence.
3 Appuyez sur le bouton de selection de fréquence pour sélectionner « 1 » ou « a »
4 Appuyez et maintenez enforcé le bouton de selection de fréquence.

Sélection de la fréquence

1 Maintenez le bouton de selection de fréquence appuyé lorsque l'appareil est mis sous tension.
L'afficheur de fréquence clignote.
2 Appuyez sur le bouton de selection de fréquence pour sélectionner la fréquence.
3 Maintenez le bouton de selection de fréquence appuyé pour appliquer la selection de fréquence.

Attention

Si vous modifiez le réglage de fréquence sur l'émetteur, n'oubliez pas de modifier le réglage de fréquence du récepteur sur la même fréquence. Si la fréquence du récepteur et celle de l'émetteur ne sont pas les mêmes, l'audio ne sera pas émis.

Afficheur de fréquence

Chaque fréquence apparait comme suit sur l'afficheur de fréquence de l'émetteur.

Mode RF Numéro de fréquence
Wide Band (WIDE)	1	2	3
	1	2	3
	4	5	6
	4	5	6
Narrow Band (NARROW)	a	b	c
	3	6	c
	d	e	f
	d	e	F

Liste des fréquences de canal

Les fréquences utilisées par le mode Wide Band (WIDE, canaux 1 à 6) et le mode Narrow Band (NARROW, canaux a à f) sont les suivantes.

Chaque canal utilise plusieurs fréquences compatibles pour augmenter la fiabilité et la redondance. Les fréquences appropriées sont utilisées en fonction de l'environnement sans fil.

Remarque

Pour assurer la qualité de la transmission, n'installez pas les émetteurs et les récepteurs à proximé des routeurs sans fil ou des ordinateurs.

Wide Band

• Permit de réaliser une transmission RF plus stable

• Delai : environ 5 milliseconds

Numero de canal Fréquence
1 2402
	2478,5
2 2421,5
	2472,5
3 2427,5
	2475,5
4 2424,5
	2446,5
5 2449,5
	2469,5
6 2405
	2452,5

(Unité : MHz)

Le mode Wide Band (WIDE) vous permet de réduire les effets sur d'autres équipements sans fil sans connaissance approfondie des fréquences sans fil. Ce mode inclut le traitement de signal pour fournir des transmissions plus stables qu'en mode Narrow Band.

Narrow Band

• Permet de réaliser une transmission numérique PCM linéaire de haute qualité à 24 bits

• Delai : environ 3 milliseconds

Numero de canal Fréquence
a 2469,5
	2474
	2478,5
b 2442,5
	2447
	2451,5
c 2415,5
	2420
	2424,5
d 2456
	2460,5
	2465
e 2429
	2433,5
	2438
f 2402
	2406,5
	2411

(Unité : MHz)

La mode Narrow Band (NARROW) évite les effets des télécommandes sans fil à 2,4 GHz qui s'utilisent pour activer des équipements d'éclairage et d'autres péripériques sans fil. Vous pouvez utiliser ce mode et effectuer des réglages pour éviter les chevauchements de fréquence dans des environnements où se trouvent plusieurs systèmes sans fil.

Canaux Wi-Fi

Les fréquences couvertes par chaque canal Wi-Fi sont les suivantes. Les plages couvrant les canaux les plus communs, tels que les canaux 1, 6 et 11 sont indiqués en gris.

Exemples de configuration système

Les exemples de configuration système suivants correspondant à la série DWZ.

Exemples de configuration du DWZ-B50I

Exemples de configuration du DWZ-B50GB

Dépannage

Si des problèmes surviennent, vérifie ce qui suit.

Si le problème persististe, consultez votre revendeur Sony.

Symptôme Signification	Solution
L'appareil ne se met pas sous tension.	L'orientation de la polarité des batteries dans le comportement à piles est incorrecte.	Insérez les batteries dans le bon sens d'orientation des polarités.
	Les batteries sont épuisées.	Emplacez-les par des neuves.
	Le fonctionnement des boutons est verrouillé.	Réglez l'interrupteur de verrouillage du bouton sur UNLOCK.
Les batteries s'épuisentrapidement.	Les batteries sont épuisées.	Emplacez-les par des neuves.
	Des batteries au manganèse sont utilisées.	Utilisez des batteries alcalines. La durée de vie d'une batterie au manganèse correspond à moins de la moitié d'une batterie alcaline.
	L'appareil est utilisé à basses températures.	Les batteries s'épuisentrapidement à basses températures.
Il n'y a pas de son. Le réglage du mode RF ou de la fréquence sur l'émetteur est différent de celui sur le récepteur.		Utilisez le même réglage de mode RF et de fréquence sur l'émetteur et le récepteur en même temps.
		Désactivez la fonction sourdine.
Le son est faible. Le niveau d'atténuation del'émetteur est trop élevé.		Le niveau d'entrée est faible.Réglez le niveau d'atténuation del'émetteur sur le niveau approprié.
		Réglez le sélecteur MIC/LINE en fonction du niveau d'entrée du périhérique raccordé. (ZRX-HR50)
Le son est déformé.	Le niveau d'atténuation de l'émetteur est trop bas.	Le niveau d'entrée audio est trop élevé. Réglez le niveau d'atténuation de l'émetteur sur un niveau où le son n'est pas déformé.
	L'émetteur est régle sur l'entrée MIC.	Le niveau d'entrée audio est trop élevé. Spécifiez l'entrée INST.
	Le niveau de sortie du récepteur ne correspond pas au réglage du niveau d'entrée du pérophérique raccordé.	Réglez le/selecteur MIC/LINE en fonction du niveau d'entrée du pérophérique raccordé. (ZRX-HR50)
Présence de parasites sonores.	L'émetteur et le récepteur sont trop éloignés l'un de l'autre.	Diminuez la distance entre l'émetteur et le récepteur jusqu'à ne plus avoir de coupures sonores.
	Présence d'interférences de signal d'autres pérophériques.	Changez la fréquence sélectionnée ou déplacez les pérophériques provoquant les interférences de l'appareil.
	Deux émetteurs ou plus sont régles sur la même fréquence.	N'utilisez pas la même fréquence pour plus d'un émetteur à la fois.
	[Wide Band] et [Narrow Band] sont utilisés simultanément.	Lors de l'utilisation de plusieurs fréquences simultanément, utilisez les fréquences d'un seul mode RF, soit [Wide Band], soit [Narrow Band].
La zone de service (ex. plage de fonctionnement) est petite.	L'antenne n'est pas fixée au récepteur.	Fixez l'antenne fournie.
	L'antenne est écrasée. Retirez	les mains de l'antenne.
La qualité audio est anormale.	Le réglage de l'égaliser est incorrect.	Réglez le réglage de l'égaliser sur 0. (ZRX-HR50)
L'appareil ne se met pas hors tension lorsque l'interrupteur POWER est appuyé.	Le fonctionnement des boutons est verrouillé.	Réglez l'interrupteur de verrouillage du bouton sur UNLOCK.
	Le mode RF est en cours de configuration.	L'appareil ne peut pas être mis hors tension en cours de configuration du mode RF. Maintenez le bouton de sélection de fréquence appuyé pour terminer la configuration avant demettre l'appareil sous tension. (ZTX-B01)
Le changement des fréquences est impossible.	Le fonctionnement des boutons est verrouillé.	Réglez l'interrupteur de verrouillage du bouton sur UNLOCK.
	Le menu des régliages n'est pas ouvert.	Suivez les instructions dans « Affichage du menu de régliages » et « Configuration des régliages de fréquence de réception » (page 14) pour configurer les régliages. (ZRX-HR50)
L'indicateur RF sur le récepteur s'allume même lorsque l'émetteur est étant.	Réception d'interférences. Réglez le récepteur sur une fréquence pour laquelle l'indicateur RF ne s'allume pas, puis réglez l'émetteur sur la même fréquence.

Remarques importantes sur l'utilisation

La bande 2,4 GHz utilise par les apparêls est également utilisée par d'autres dispositifs, tels que des jours à micro-ondes, des péripériques LAN sans fil et des terminaux mobiles.

L'interférence de ce type de dispositifs sans fil utilisant la bande 2,4 GHz peut réduire la plage de fonctionnement des apparciels et produit des parasites.

• Utilisez la fonction Best Channel Selection ou Clear Channel Scan pour selectionner les canaux ayant le moins d'interfERENCE.
• Si l'etat de réception est mauvais, déplacez le four à micro-ondes, le périphérique LAN sans fil, le terminal mobile ou les autres dispositifs utilisant la bande 2,4 GHz à 10 m au moins des appareils, ou modifiez le mode RF des appareils.
• Si le problème n'est pas résolu, arrêtez les autres dispositifs sans fil utilisant la bande 2,4 GHz (c'est-à-dire, arrêtez leurs signaux radio).
• Les fréquences attribuées à chaque canal d'un système de liaison sans fil à bande 2,4 GHz, autre que la série DWZ Sony, peuvent être différentes et ne pas être compatibles. C'est pourquoi il est possible que l'utilisation simultanée de tels systèmes ne soit pas possible.

Précautions d'installation

• Pour éviter tout parasite audio produit par des interférences d'autres émetteurs ou des entrées RF excessives, maintenez une distance d'au moins 30 cm entre l'émetteur et le récepteur.
• Installez l'antenne du récepteur aussi loin que possible d'objets métalliques.
• Lorsque vous utilisez les apparciels avec une guitare, il est possible que des parasites apparaisent, en fonction du type de micro utilisé. Si des parasites apparaisent, placez l'émetteur à 30 cm minimum de la partie micro de la guitare. Le fait de modifier les chemins de cable peut également réduire les niveaux de parasites.

Précautions d'utilisation des microphones

Si des microphones autres que le ECM-GZ1UBMP (fourni avec le DWZ-B50I) ou que les ECM-HZ1UBMP/LZ1UBMP (fournis avec le DWZ-M70HL) sont connectés, des problèmes tels que l'absence de son et d'inversion de phase peuvent se produit.

Utilisation et stockage

• Les composants de la série DWZ peuvent être affectés par l'induction electromagnétique en cas de fonctionnement après d'un apparéil électrique (moteur, transformateur ou variateur). Eloignez le plus possible, les composants de la série DWZ de ce genre d'appareils.
• La présence d'appareils d'éclairage peut provoquer des interférences électriques sur toute la plage de fréquences. Placez les composants de la série DWZ de manière à minimiser ces interférences.

Nettoyage

Nettoyez la surface et les connecteurs des composants de la série DWZ avec un chiffon doux et sec. N'utilise jamais de diluant, de benzène, d'alcool ou tout autre produit chimique qui pourrait alterer la finition.

Pour éviter les interférences electromagnétiques de dispositifs de communication portables L'emploi de téléphones portables et autres dispositifs de communication près des composants de la série DWZ peut se traduire par un mauvais fonctionnement et une interférence avec les signaux audio. Il est recommendé d'eteindre ces dispositifs de communication portables près des composants de la série DWZ.

Specifications

La conception et les specifications sont sujettes à des modifications sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de chaque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futures suite à la défaillance de cet apparéil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, qu'elle qu'elle soient, effectuees par les utilisateurs de cet apparéil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet apparéil, résultat de chaque circonstance que ce soit.

DWZ-B50I/B50GB

Fréquences porteuses 2402,0 MHz à 2478,5 MHz
Largeur de bande RF occupee 2,5 MHz
Type d'émission F1D et F1E
Méthode de modulation GFSK
Température de fonctionnement 0^ à 50^ (32 °F à 122 °F)
Température de stockage -20^ à +60^ (-4 °F à +140 °F)

Délai Env. 5 milliseconds (Wide Band)
Env. 3 milliseconds (Narrow Band)

Emetteur de poche (ZTX-B01)

Niveau de sortie RF 10mW (e.i.r.

Antenne /4 antenne monopole

Réponse de fréquence 10Hz à 22kHz

Niveau d'entrée maximum

MIC: -22 dBu

INST: +8 dBu

(lorsque le niveau d'attenuateur est 0 dB)

Niveau d'entrée de referencia

MIC: -58 dBu

INST: -28 dBu

(lorsque le niveau d'attenuateur est 0 dB)

Gammedyamique

MIC:102dB(Apondéré)

INST:98 dB (A pondéré)

Alimentation

3,0 V CD (deux batteries sèches alcaline LR6 (size AA))

Durée de vie de la batterie

Env. 10 heures d'utilisation continue (25^(77^) de température ambiente, batteries sèches alcalines Sony LR6 (size AA))

Dimensions

63× 80× 20mm

(2^1 / 2 × 3^1 / 4 ×^13 /_16po.)

(1 / h / p) (sans 1'antenne)

Poids Env. 156g (5,5 on.) (batteries comprises)

Récepteur demi-rack (ZRX-HR50)

Type de réception

Diversité en espace

Connecteur ANTENNA a/b

BNC-R, 50 Ω

Réponse de fréquence

10 Hz à 22 kHz

Niveau de sortie maximum

Sortie équilibrée

MIC: -22 dBu

LINE: +24 dBu

Sortie asymétrique: +8 dBu

Niveau de sortie de referencia

Sortie équilibrée

MIC: -58 dBu

LINE: -12 dBu

Sortie asymétrique: -28 dBu

Alimentation

Entrée CD externe : 12 V CD

Consommation electrique (pendant l'entrée à 12 V CD)

220mA

Dimensions

$$ 1 6 8 \times 4 4 \times 9 6 \mathrm {m m} $$

$$ (6 ^ {5} / 8 \times 1 ^ {3} / 4 \times 3 ^ {7} / 8 p o.) (l / h / p) $$

Poids Env. 510g 1 li.2,0 on.)

Microphone (ECM-GZ1UBMP)

Type Microphone condensateur à électret

Réponse de fréquence

$$ 2 0 \mathrm {H z} \mathrm {a} 2 2 0 0 0 \mathrm {H z} $$

Directivité

Unidirectionnel

Sensibilité

$$ - 5 5, 0 \mathrm {d B} \pm 3, 0 \mathrm {d B} (1 \mathrm {k H z / P a}) $$

Température de fonctionnement

$$ 0 ^ {\circ} \mathrm {C} \text {a} 5 0 ^ {\circ} \mathrm {C} (3 2 ^ {\circ} \mathrm {F} \text {a} 1 2 2 ^ {\circ} \mathrm {F}) $$

Température de stockage

$$ - 2 0 ^ {\circ} \mathrm {C} \dot {\mathrm {a}} + 5 0 ^ {\circ} \mathrm {C} (- 4 ^ {\circ} \mathrm {F} \dot {\mathrm {a}} + 1 2 2 ^ {\circ} \mathrm {F}) $$

Longueur du cable

Environ 1,8 m (5 pi. 11 po.)

Dimensions

$$ \phi 1 3 \times 2 9 \mathrm {m m} \left(\phi^ {1 7} / _ {3 2} \times 1 ^ {3} / _ {1 6} \mathrm {p o .}\right) $$

Poids environ 25g (0,9 on.) (sans le cable ni les connecteurs)

http://www.sony.net/

Sony Corporation
