| Type de produit | Interphone vidéo avec platine de rue |
| Marque | Vimar |
| Modèle | 42920.P |
| Dimensions (sans protection anti-pluie) | 90,5 x 190 x 33 mm |
| Dimensions (avec protection anti-pluie) | 101,3 x 198,8 x 43,8 mm |
| Indice de protection | IP54 |
| Résistance aux impacts | IK07 |
| Température de fonctionnement | -25°C à +55°C |
| Humidité relative | 0% à 90% |
| Fréquence RFID | 13,553-13,567 MHz |
| Puissance RF transmise | < 60 dBμA/m |
| Alimentation | Bus 2 fils, 24V DC |
| Caméra | Grand angle 130° avec vision nocturne (LEDs blanches) |
| Lecteur RFID | NFC pour badges Mifare (non inclus) |
| Nombre de poussoirs d'appel | 1, 2 ou 4 (configurable) |
| Nombre de logements max. | 4 |
| Postes intérieurs max. par logement | 3 |
| Postes extérieurs max. | 2 |
| Matériau du boîtier | Aluminium, anti-vandalisme |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Vis anti-vandalisme, protection anti-pluie incluse, badges d'administration |
| Pièces détachées | Badges Mifare (40169, 01598, 01817) vendus séparément ; kit d'extension de poussoirs disponible |
| Conformité | Directive 2014/53/UE ; déclaration de conformité sur www.vimar.com |
FOIRE AUX QUESTIONS - 42920.P Vimar
Pour réinitialiser uniquement les badges, appuyez rapidement 2 fois.
Questions des utilisateurs sur 42920.P Vimar
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice 42920.P - Vimar et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 42920.P de la marque Vimar.

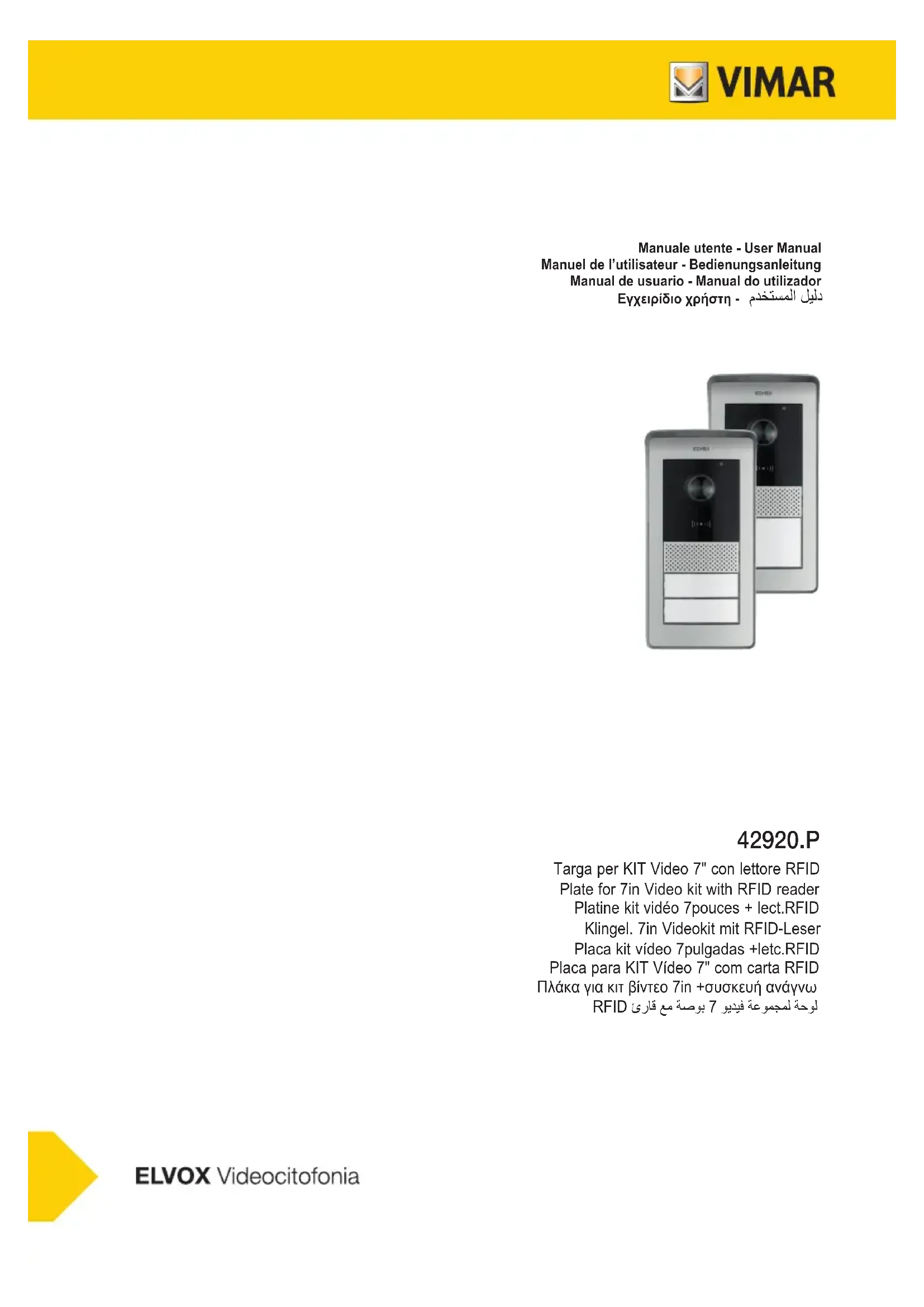

MODE D'EMPLOI 42920.P Vimar
Platine kit vidéo 7pouces + lect.RFID
- Caractéristiques et fonctions.... 4
- Platine extérieure 8
- Badges Mifare (en option) 10
• Installation du poste extérieur 11 - Branchement et configuration du poste extérieur ..... 12
- Poussoirs d'appel.... 16
- Dipswitches.... 17
- Poussoir de réinitialisation 19
- Configuration du temps d'activation du relais ..... 19
- Configuration des badges d'administration.... 19
- Ajouter badges usager.... 19
- Supprimer badges usager.... 19
- Lecture badge 19
• Schémas de raccordement 27
- Installation un logement 29
- Installation multi-logements 30
- Connexion de la gâche électrique.... 31
- Connexion du poussoir supplémentaire de la gâche 31
- Connexion du relais 32
- Connexion de la caméra CCTV (en option) ...... 33
Inhalt
Caractéristiques et fonctions
Système
Le système peut comprendre jusqu'à deux postes extérieurs, une caméra CCTV pour chaque poste extérieur et trois postes intérieurs par famille, pour un maximum de quatre familles (la réalisation de systèmes multi-logements implique l'utilisation du distributeur bus, disponible séparément ou compris dans les kits deux appels).
Un système peut rassembler des portiers-vidéo du même type ou mixtes :
- Portier-vidéo version avec touches à effleurement, disponible dans les kits K42910, K42911, K42912, K42930, K42931, K42932
- Portier-vidéo version écran tactile, disponible dans les kits K42915, K42916, K42917, K42935, K42936, K42937 et
- Portiers-vidéo version écran tactile Wi-Fi, disponibles dans les kits K42945, K42946, K42947, K42955, K42956, K42957
Platine de rue
- Unité audio-vidéo Due Fili avec caméra grand angle
• Grand angle horizontal 130° - Leds blanches d'éclairage pour vision nocturne
- Indice de protection : IP54
- Indice de protection contre les impacts : IK07
- Boîtier en aluminium, résistant aux actes de vandalisme
- Réglage du volume du haut-parleur
- Porte-étiquettes et bouton d'appel rétroéclairés
- À installer avec ou sans protection anti-pluie (protection anti-pluie comprise)
- Commande gâche électrique et/ou porte automatique
• Installation pour montage en saillie - Lecteur de badges NFC (badges fournis à part)
• Support poussoir d'actionnement gâche
• Support caméra (caméra en option)
Spécifications techniques :
- Température de service : (-25 °C ; +55 °C)
- Humidité relative de fonctionnement : de 0 % à 90 %
- Gamme de fréquence : 13,553-13,567 MHz
- Puissance RF transmise : < 60 dBμA/m
- Dimensions (mm) 90,5 (L) x 190 (H) x 33 (D) (sans cadre anti-pluie) 101,3 (L) x 198,8 (H) x 43,8 (D) (avec cadre anti-pluie)
1 - Indicateurs lumineux :
a. indicateur d'état communication. Vert clignotant : appel en cours ; Vert allumé : communication en cours.
b. Indicateur d'état gâche ou relais. Vert allumé : gâche activée ou relais activé.
c. Indicateur d'état système. Led rouge allumée : système occupé
2 - leds blanches pour vision nocturne
3 - Lecteur carte ÑFC pour badges Mifare 40169, 01598 et 01817 ; commander les badges séparément.
4 - Haut-parleur
5, 6 - Poussoirs d'appel (configurables pour immeuble à un, deux ou quatre logements). Le kit d'extension ou de rechange des touches est proposé à part du kit.
7 - Caméra
8 - Capteur de luminosité ambiante
9 - Microphone
10 - Vis anti-vandalisme
Installation du poste extérieur
Il est possible d'installer le poste extérieur en saillie, avec ou sans la protection anti-pluie comprise dans l'emballage.
Pour installer le dispositif, ouvrir le boîtier avant en agissant sur la vis de fixation présente sur la partie inférieure de la plaque frontale, à l'aide de la clé de sûreté comprise dans l'emballage.
Fixer la base du poste extérieur, avec ou sans protection anti-pluie, au mur en utilisant les 4 vis et les 4 goujons compris dans l'emballage.
Pour fonctionner, le poste extérieur doit être branché au bus du système. Réaliser le branchement en reliant le bus aux connecteurs BUS+ et BUS-.
Pour un système un logement, le bus 2fili mettra en communication directement le poste extérieur avec le poste intérieur.
Pour un système multi logements, installer le « Distributeur Bus » entre les postes extérieurs et les postes intérieurs.
- Pour les postes extérieurs un logement, le poussoir d'appel correspond à l'appartement 1.
- Pour les postes extérieurs deux logements, le poussoir d'appel inférieur correspond à l'appartement 1 alors que le poussoir d'appel supérieur correspond à l'appartement 2.
- Pour les systèmes à 4 logements, le mappage des poussoirs suit le schéma ci-après :
Après avoir installé le poste extérieur, penser à configurer les dip-switches.
dip 1 : Switch servant à définir l'ID de dispositif pour les postes extérieurs. Sur les postes extérieurs, l'ID dispositif peut avoir les valeurs 0,1.
Le poste extérieur compris dans le kit un et deux logements est configuré, par défaut, sur 0 (off). L'éventuel poste extérieur supplémentaire devra avoir l'ID de dispositif correspondant à 1 (on).
Valeur par défaut : 0
dip 2-3 : Paire de switches permettant de configurer l'utilisation des poussoirs : le poste extérieur compris dans les kits un appel est configuré, par défaut, pour l'utilisation d'1 poussoir, sur la valeur 00 (sw2→0, sw3→0) ; le poste extérieur compris dans les kits deux appels est configuré, par défaut, pour l'utilisation de 2 poussoirs, sur la valeur 10 (sw2→1, sw3→0) ; pour les systèmes comprenant 3 ou 4 appartements, régler la valeur sur 01 (sw2→0, sw3→1).
Valeurs par défaut : 00 pour système un logement ; 10 pour système deux logements.
dip 4 : Switch servant à attribuer au poussoir de sortie du poste extérieur l'activation de la gâche sous tension ou du relais.
S'il est réglé sur « 0 » (off), la gâche définie est celle sous tension ; s'il est réglé sur « 1 » (On), la gâche définie est le relais.
Le switch 4 est configuré par défaut sur « Off », c'est-à-dire que la gâche sous tension est la gâche prédéfinie.
Dip switch
Poussoir de réinitialisation
Le poussoir de réinitialisation permet de :
- réinitialiser éventuellement des badges Mifare configurés puis procéder à une nouvelle configuration.
- définir le temps d'activation du relais s'il a été validé à travers le poussoir de sortie ou à travers un badge Mifare.
Se rappeler qu'il faudra également répéter le réglage du temps d'activation du relais sur les postes intérieurs.
Configuration du temps d'activation du relais
Si le relais est activé à partir du poste intérieur, il sera possible de régler le temps d'activation directement à partir du poste intérieur.
Si le relais est activé à travers le badge Mifare ou le poussoir de sortie, il faudra également régler le temps d'activation sur le poste extérieur.
La configuration du temps d'activation du relais, à travers le poste extérieur, est décrite dans la procédure ci-après :
1) Avant d'installer la façade, appuyer 10 secondes sur le poussoir de réinitialisation du poste extérieur : le dispositif émettra une séquence de 2 bips et fera clignoter les leds des poussoirs d'appel.
2) Dans cette condition, appuyer sur le poussoir d'appel en haut à gauche pour définir le temps d'activation du relais s'il est activé à travers un badge Mifare ou le poussoir de sortie.
En n'appuyant sur aucun poussoir, le temps sera réglé automatiquement sur 1 seconde.
Le temps, en secondes, sera réglé par le nombre de fois que l'on appuiera sur le poussoir en haut à gauche, selon la séquence : 0.5,1, 2, 3, 4, 5, 6, 7, 8, 9,10.
3) La procédure résulte terminée au bout de 4 secondes d'inactivité
4) La fin de la procédure est signalée par 2 bips et les leds cessent de clignoter.
Configuration des badges d'administration
1) Avant d'installer la façade, appuyer rapidement 2 fois sur le poussoir de réinitialisation du poste extérieur : le dispositif émettra une séquence de 4 bips. La procédure de configuration commence, signalée par les poussoirs d'appel qui clignotent lentement. Toute configuration précédente sera supprimée.
2) Approcher un premier badge du lecteur RFID : le dispositif émet un bip de longue durée : le premier badge est configuré comme « badge d'administration pour ajout ».
Il est conseillé de marquer le badge comme « badge d'ajout »
3) Approcher un deuxième badge du lecteur RFID : le dispositif émet un bip de longue durée : le deuxième badge est configuré comme « badge d'administration pour suppression ».
Il est conseillé de marquer le badge comme « badge de suppression ».
Pour réinitialiser les badges d'administration et tous les badges utilisateur, répétez la procédure décrite depuis le début.
4) Si vous n'entreprenez aucune autre action, la procédure d'enregistrement se terminera par une tonalité d'avertissement au bout de 5 secondes (4 bips).
Vous pourrez procéder à une nouvelle configuration des badges administrateur et des badges utilisateur en répétant la procédure décrite ci-dessus depuis le début.
Il est désormais possible d'installer le boîtier avant du poste extérieur, en ayant soin de fermer la clé anti-arrachement.
Pour ajouter et supprimer des badges utilisateur, il n'est pas nécessaire d'ouvrir la façade du poste extérieur. Ces opérations peuvent également être effectuées après la première installation du système.
1) Approcher le « badge d'administration pour ajout » du lecteur RFID : le dispositif émet un bip et les poussoirs d'appel commencent à clignoter lentement.
2) Approcher un badge non programmé. Le dispositif se chargera de la valider comme « badge pour usager ». Une fois la configuration terminée, le dispositif émet un bip.
3) Répéter l'opération 2) pour ajouter éventuellement d'autres badges.
4) Au bout de 5 secondes d'inactivité, la procédure de validation des badges utilisateur s'arrête automatiquement.
La fin de la procédure sera signalée par 4 bips ; les leds cessent de clignoter.
Les badges ajoutés à travers cette procédure seront immédiatement disponibles pour activer les gâches, selon l'explication ci-après.
Supprimer badges usager
Il est possible de supprimer un badge utilisateur uniquement à travers le badge en question, comme indiqué ci-après.
1) Approcher le « badge d'administration pour suppression » du lecteur RFID : le dispositif émet un bip.
2) Approcher un badge utilisateur. Le dispositif le désactivera. Une fois la configuration terminée, le dispositif émet un bip.
3) Répéter l'opération 2) pour supprimer d'autres badges.
4) Au bout de 5 secondes d'inactivité, la procédure de désactivation des badges utilisateur s'arrête automatiquement.
La fin de la procédure sera signalée par 4 bips.
Lecture badge
Pour lire un badge, le poser sur le lecteur du poste extérieur, reconnaissable par le symbole [ (10) ].
Si le badge a été reconnu, le poste extérieur fera retentir un seul bip ; si le badge n'est pas reconnu, le poste extérieur fera retentir deux bips.
En laissant le badge environ 2 seconde, la gâche électrique se déclenche.
En laissant le badge plus de 3 secondes, un autre bip retentira et le relais se déclenchera.
Reset-Taste
Schémas de connexion
Légende pour schémas de connexion
A1 - Portier-vidéo appartement 1
A2 - Portier-vidéo appartement 2
A3 - Portier-vidéo appartement 3
A4 - Portier-vidéo appartement 4
A1.2 - Portier-vidéo supplémentaire, appartement 1 - poste 2
A1.3 - Portier-vidéo supplémentaire, appartement 1 - poste 3
B - Alimentation
C1 - Poste extérieur 1 poussoir
C2 - Poste extérieur 2 poussoirs
C4 - Poste extérieur 4 poussoirs
D - Distributeur 42920.D
E - Poussoir supplémentaire gâche
F - Gâche électrique
G - Commande relais depuis contact NO/NF
H - Alimentation supplémentaire
L - Caméra CCTV supplémentaire
M - Alimentation pour caméra CCTV extérieure
Remarques :
- Le câble entre deux portiers-vidéo doit mesurer au moins 5 m.
- Alimentation multifiches : deux fourchettes sont présentes ; brancher la rouge sur la borne 24 V et la noire sur la borne GND du portier-vidéo.
- Sur les systèmes comprenant deux postes extérieurs, si un poste extérieur est déjà en communication avec le portier-vidéo, en cas d'appel provenant de l'autre poste extérieur, un signal occupé (répétition de bips) mettra en attente jusqu'à ce que le système soit libre.
- En réalisant la connexion du système, ne laisser aucune cosse débranchée des dispositifs portiers-vidéo : chaque tronçon de câble non branché peut provoquer des perturbations.
Wiring diagrams
Key for wiring diagrams
Possibilité de brancher la caméra Vimar 46CAM.136B.8 aux cosses CCTV et GND du poste extérieur.
Longueur maximale : 100 m avec câble SYV75-3 / RG59.
• Politique de confidentialité
Conformément au Règlement UE 2016/679 sur la protection des données personnelles, Vimar S.p.A. garantit que le traitement des données effectué à travers les systèmes électroniques réduit au maximum l'utilisation des données personnelles et des données d'identification en limitant leur emploi aux situations strictement nécessaires pour répondre aux raisons pour lesquelles elles ont été saisies. Les données de la personne concernée seront traitées conformément aux principes exposés dans la note d'information en matière de confidentialité sur les produits/application consultable sur notre site www.vimar.com section légale (Privacy Policy Produits - Applications - Vimar énergie positive).
Rappelons que, conformément aux dispositions du Règlement UE 2016/679 sur la protection des données personnelles, il est de la responsabilité de l'utilisateur, en tant que responsable du traitement des données collectées lors de l'utilisation du produit, de protéger et d'adopter des mesures de sécurité appropriées pour éviter la perte des données personnelles stockées et enregistrées.
Si la caméra filme des espaces public, la signalisation « site sous vidéo-protection » prévue par la norme sur la confidentialité et indiquée sur le site du Contrôleur de la protection des données devra être exposée de manière bien visible. Les senregistrements pourront être conservés selon la durée maximale prévue par les dispositions légales et/ou réglementaires là où la caméra a été installée. Si la législation en vigueur dans le pays d'installation prévoit une durée maximale de conservation des enregistrements d'images, l'utilisateur devra les supprimer conformément aux règles applicables.
De plus, l'utilisateur devra garantir et vérifier la propriété et la protection de ses propres mots de passe et codes d'accès aux ressources sur Internet. Pour toute demande d'assistance au Centre d'Assistance Vimar, la personne devra fournir le mot de passe d'accès au système pour permettre les opérations d'assistance. En fournissant le mot de passe, elle donne l'autorisation au traitement. Chaque personne concernée sera responsable et devra modifier le mot de passe d'accès au propre système après que le Centre d'Assistance Vimar aura effectué une intervention.
Règlement REACH (UE) n° 1907/2006 – art.33 L'article pourrait contenir des traces de plomb.
Vimar SpA déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www.vimar.com.
