PQCSC101S0 - Contrôleur électronique LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de fonction (Function Controller)
Marque	LG
Modèle	PQCSC101S0
Alimentation	12 V CC (via contrôleur central)
Modes de fonctionnement	Chauffage, Refroidissement, Déshumidification, Ventilation
Plage de température	16 °C à 30 °C (par pas de 1 °C)
Vitesse de ventilation	3 vitesses : Fort, Moyen, Faible
Affichage	Fenêtre d'affichage numérique (température, mode, codes d'erreur)
Connexion	Filaire (câble 3 fils : rouge (12V), jaune (signal), gris (GND)) vers contrôleur central
Longueur de câble max	1 m (rallonge possible avec fil 3P-0,75 mm²)
Compatibilité	Jusqu'à 128 unités intérieures
Fonctions spéciales	Mode Groupe, Mode Total, Auto-diagnostic de communication, Recherche d'unité
Installation	Murale sur console avec vis de fixation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou détergents agressifs.
Sécurité	Installation par personnel qualifié uniquement. Ne pas démonter, ni modifier. Éviter l'humidité et l'eau.
Pièces détachées et réparabilité	Utiliser uniquement des composants d'origine. Réparation par service client agréé.
Dimensions approximatives	Environ 120 x 80 x 25 mm (estimation)
Poids approximatif	Environ 150 g (estimation)

FOIRE AUX QUESTIONS - PQCSC101S0 LG

Comment installer le contrôleur de fonction PQCSC101S0 ?

Fixez d'abord la console au mur à l'aide des vis. Reliez les fils de connexion (rouge, jaune, gris) aux bornes correspondantes du contrôleur central (CN_REMO). Accrochez le contrôleur sur la console et refermez le boîtier. Consultez le schéma d'installation dans la notice.

Quels câbles utiliser pour le branchement ?

Utilisez un câble à 3 conducteurs : rouge (12V), jaune (signal), gris (GND). La longueur maximale est de 1 m. Si une rallonge est nécessaire, employez du fil 3P-0,75 mm².

Comment sélectionner une unité intérieure spécifique ?

Sur le contrôleur central, appuyez sur le bouton marche/arrêt individuel de l'unité souhaitée. Le contrôleur de fonction affichera alors l'état de cette unité et vous pourrez ajuster ses réglages.

Que faire si le voyant DEL du contrôleur central devient rouge ?

Cela indique une panne de communication. Sélectionnez l'unité intérieure défaillante sur le contrôleur central. Le contrôleur de fonction affichera un code d'erreur (ex: CH 01) pour diagnostiquer le problème.

Comment afficher la température de la pièce ?

Sélectionnez l'unité intérieure, puis appuyez sur le bouton Wind Quantity pendant environ 3 secondes. La température ambiante s'affiche pendant 5 secondes, puis l'écran revient à l'affichage normal.

Puis-je utiliser ce contrôleur avec n'importe quel climatiseur LG ?

Le PQCSC101S0 est conçu pour fonctionner avec les systèmes centraux LG compatibles. Il peut commander jusqu'à 128 unités intérieures. Vérifiez la compatibilité avec votre contrôleur central (modèle PCS-B101S0 recommandé).

Comment nettoyer le contrôleur de fonction ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de solvants, détergents agressifs ou nettoyants liquides. Évitez de faire pénétrer de l'eau dans l'appareil.

Que signifient les codes d'erreur affichés ?

Les codes d'erreur apparaissent sous forme 'CH xx' (ex: CH 01) lors d'un auto-diagnostic. Consultez la notice pour la signification exacte. En général, ils indiquent un problème de communication ou de fonctionnement de l'unité intérieure.

Puis-je régler la température en mode déshumidification ?

Non, en mode déshumidification, la température n'est pas réglable. L'appareil fonctionne automatiquement pour réduire l'humidité.

Comment utiliser le mode Groupe ou Total ?

Sur le contrôleur central, sélectionnez le groupe souhaité ou toutes les unités (mode Total). Le contrôleur de fonction affichera l'état de la première unité. Vous pouvez alors appliquer des réglages à l'ensemble du groupe.

MODE D'EMPLOI PQCSC101S0 LG

Contrôleur de fonction

Manuel d'installation / d'utilisation

PQCSC101S0

IMPORTANT

• Veuillez lore en entier ce manuel d'installation le produit.
• Le travail d'installation doit être effectué conformément aux standards nationaux en matière d'installations électriques, seulement par du personnel/agréé.
• Àprous avoir lu en entier ce manuel d'installation, veuillez le conserver pour future consultation.

TABLE DES MATIÈRES

■ Mesures de sécurité 3

Avant utilisation 5

Configuration du système 5

Noms des composants 6

• Contrôleur de fonction 6

• Pièces annexées 6

• Fenêtre d'affichage du contrôleur de fonction.........7

Méthode d'installation 8

Méthode de branchement du contrôleur de fonction 9

Selection de I'unité interieure 10

Pendant l'utilisation de l'appareil 11

Modechauffage 11

Mode refroidissement 12

Mode déshumidification 13

Mode ventilation 14

Réglage de la vitesse de ventilation 15

Affichage de la températe de la pièce 16

Autodiagnostic de I'unité interieure 17

Mode Groupe et mode Total 18

Recherche de l'unité interieure 18

Autodiagnostic de communication 19

Mesures de sécurité

• L'installation doit être réalisée par notre service client ou bien par un technician spécialisé dans l'installation et/agréé par notre société.
• En cas de problèmes survenus à la suite d'une installation effectue par une personne non qualifiée, notre société ne fournira aucun service gratuite.
• Les consignes de sécurité suivantes sont dispensées afin de prévenir tout danger ou perte imprévue.

Avertiss: Si l'utilisateur ne respecte pas les consignes obligatoires, cela peut provoquer des blessures graves et la mort.
ATTENTIO: Si l'utilisateur ne respecte pas les consignes obligatoires, cela peut provoquer des dommages corporels ou matériels.

: Les signes d'ajretissement et d'attention ont pour but d'attirer l'attention de l'utiliser sur les dangere s eventuels. Lisez et respectez ces indications afin d'eviter tout accident.

:Les signes d'avertissement et d'attention indiqués dans ce guide ont pour but de protégger l'utilisateur des dangers éventuels.

AVENTISSEMENT

Installation

Confier l'installation de votre apparéil au service client car une mauvaise installation peut provoquer un incendie, un choc électrique, une Explosion ou une blessure corporelle.

Utilisez les composants originaux afin d'eviter tout risque d'incendie, d'explosion ou de panne.

Conserve les substances combustibles et inflammables loin de l'appareil afin d'éviter tout risque d'accordance ou de panne.

Ne pas démonter, réparer ou modifier le produit selon votre bon fouvoir pour d'éviter tout risque d'incendie et de chocolélectrique.

Ne pas installer l'appareil dans un endroit humide ou mouillé pour d'éviter tout risque de panne.

Ne pas exposer votre apparéil à la pluie afin d'éviter tout risque de panne.

Pendant l'utilisation

Ne pas modifier ou rallonger le cable d'alimentation selon vous bon fouvoir. Cela peut provoquer un incendie ou un choc électrique.

Ne pas placer un apparéil chauffant à proximité du produit. Cela pourrait provoquer un incendie.

Ne pas faire tomber de l'eau sur l'appareil, cela pourrait provoquer un court-circuit ou une panne.

Ne pas placer d'objets lourds sur le cable d'alimentation, cela pourrait provoquer un incendie ou un court-circuit.

Ne pas placer d'objets lourds sur l'appareil, cela pourrait provoquer une panne.

Si l'appareil a eté immeré dans l'eau, demandez la procédure à suivre au service client. Dans le cas contraire, il y aurait un risque de court-circuit.

ATTENTION

Assurez-vous de bien surveiller les enfants et les personnes âgées lorsqu'ils utilisent l'appareil, afin d'éviter tout accident.

Éviter tout chocol avec le produit, cela pourrait provoquer une panne.

Ne pas manipuler l'appareil avec des outils coupants. Cela pourrait abirer l'appareil et provoquer une panne.

Pendant l'utilisation

Ne pas nettoyer l'appareil avec des détergents puissants comme des solvants. Utilisez des tissus doux afin d'éviter tout risque d'incendie ou de déformation du produit.

Ne pas toucher l'appareil avec les mains mouillées.
Ne pas tirer le cable de dérivation. Cela pourrait provoquer une panne ou un choc électrique.

Avant utilisation

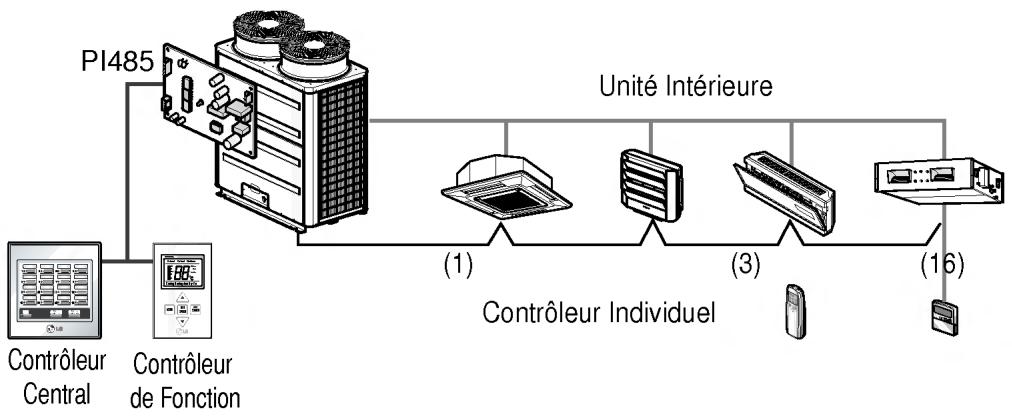

Configuration du système

Le contrôleur de fonction est connecté comme indiqué ci-dessous.

L'intégrality des 128 pieces interieures peuvent être contrôleles car vous le contrôleur de fonction peut être connecté et étendu à partir des contrôleurs centraux.

• Le Contrôleur Central et PI485 sont des vendus séparément.

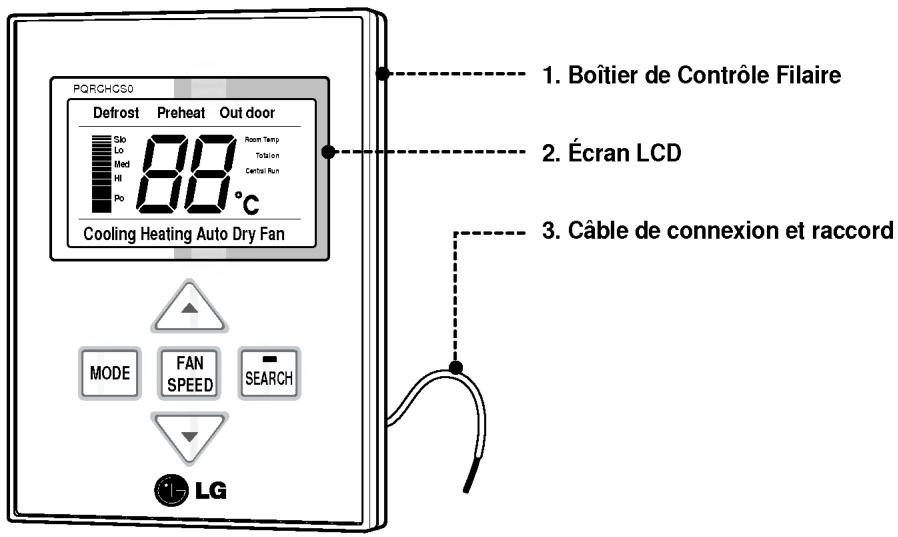

Description des composants

Contrôleur de fonction

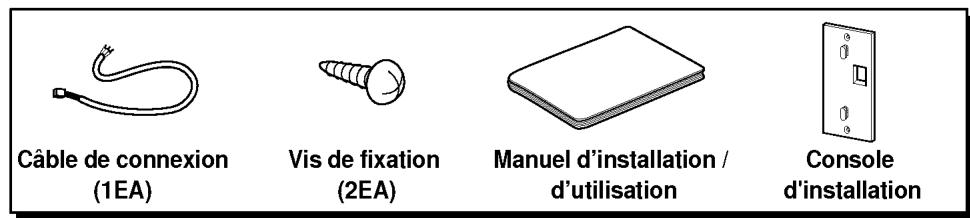

Accessoires

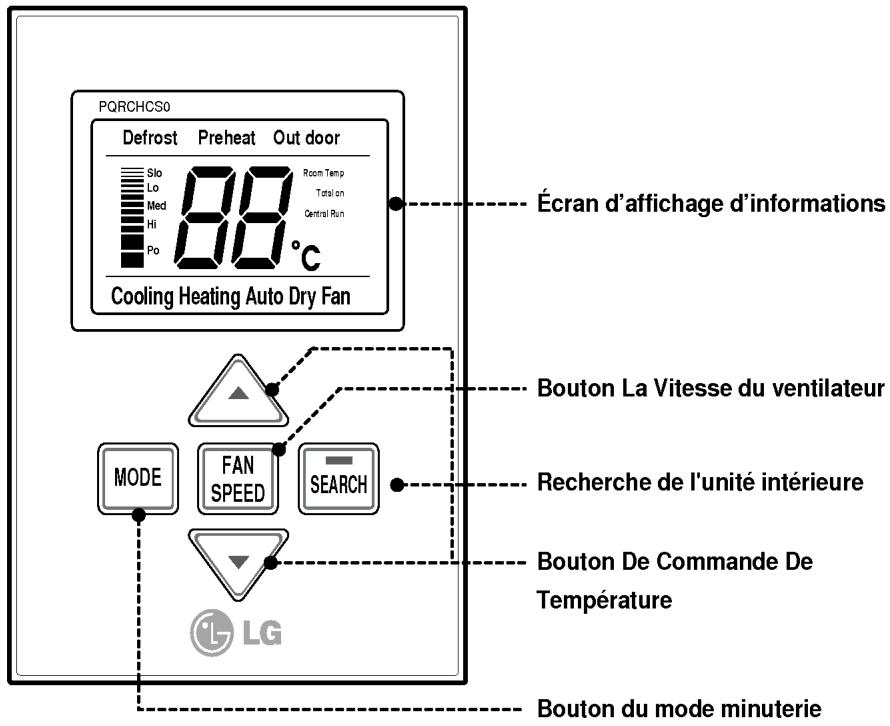

Contrôleur de Fonction

• Chaque fonction s'affichera à l'écran d'information pendant environ 3 secondes lors de la mise sous tension de l'appareil.

Méthode d'installation

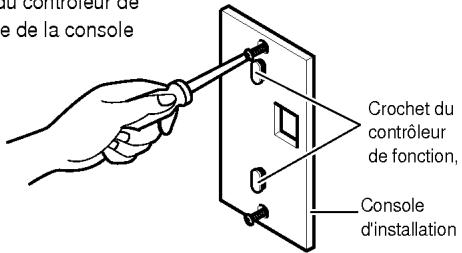

1 Avres avoir déterminé la position d'installation du contrôleur de fonction, installez-le sur les trous de boulonnage de la console d'installation en utilisant les vis de fixation.

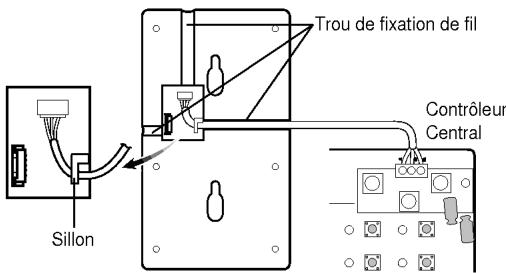

2 Reliez les fils métalliques de connexion au contrôleur central d'après la méthode de branchement du contrôleur de fonction (voir page 12). L'appareil ne vient que relié au contrôleur de fonction. Pour fixer les fils de connexion, employez le crochet des fils de connexion et le trou de fixation de fil.

Partie arrriere du contrôleur de fonction

3 Faites correspondre le sillon arrriere du contrôleur de fonction et le crochet du contrôleur de fonction de sorte qu'ils ne puissant pas se déplacer.

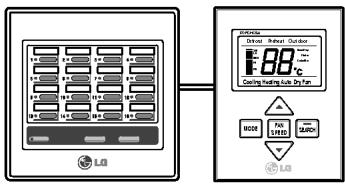

Scheme de l'installation finale

Union du contrôleur de fonction

Méthode de branchement du contrôleur de fonction

Par sécurité, veillez à êtreindre l'appareil et débrancher le fil d'alimentation de la prise électrique, et suivez les indications ci-dessous pour brancher le contrôleur de fonction.

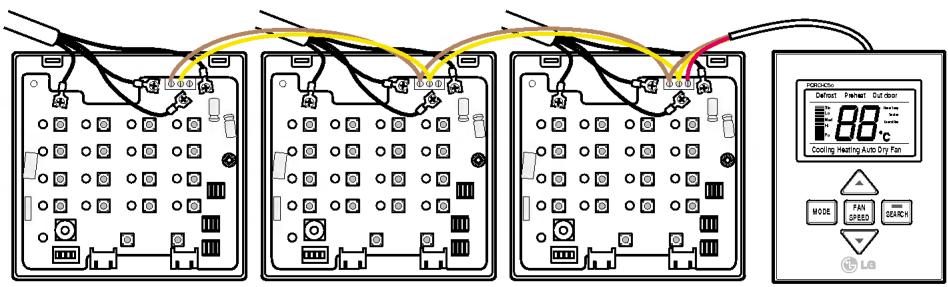

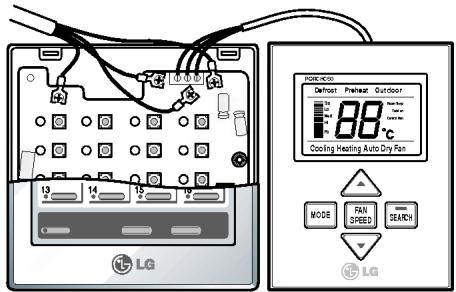

1 Reliez le contrôleur de fonction au contrôleur central de manière à faire correspondre les symboles au-dessous le bloc de juction CN_REMO du contrôleur central et les couleurs des cables du contrôleur de fonction comme le montre la figure ci-dessous.

Contrôleur central CN_REMO	Câble du contrôleur de fonction
RD terminal (borne) (12V)	Rouge
YL terminal (borne) (signal)	Jaune
BR terminal (borne) (GND)	Gris

Reliez les fils rouges et marrons à la borne appropriée du contrôle central CN_REMO comme le montre la figure ci-dessous.

3 Fermez le boitier du contrôleur central et vérifie le fonctionnement après avoir branché l'appareil.

Attention

1. Vérifie que les cables soient bien connectés au contrôleur de fonction pour permettre la communication entre le contrôleur de fonction et le contrôleur central.
2. Si vous avez besoin d'une rallonge de cable, utilisez les fils carrés de garde 3P-0.75.
3. La longueur du cable d'installation n'est pas supérieure à 1m.
4. Si le câblage n'est pas bien installé, l'appareil risque d'être endommagé ou de ne pas fonctionner quand il est branché à la prise électrique.

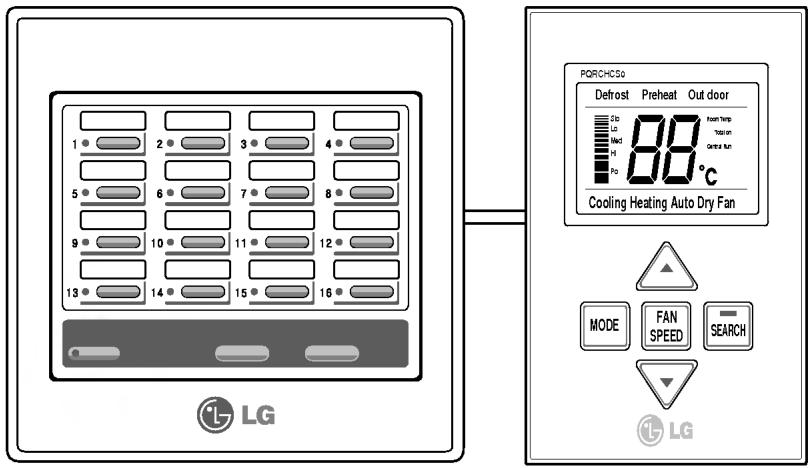

Sélection d'unité interieure

1) Branchez l'appareil. Le contrôle central est immédiatement régé au mode de recherche automatique de l'unité interieure.
2) Une fois finalisée la recherche de l'unité interieure, Sélectionnez l'unité interieure à utiliser en appuyant sur le bouton marche/arrêt individuel ou le bouton de marche simultanée sur le contrôleur central.
3) Le viseur du contrôleur de fonction affiche l'etat de fonctionnement de l'unité interieure utilisée. Vous pouvez régler le mode de fonctionnement/la vitesse de ventilation/la température de l'unité interieure sélectionnee en appuyant sur le bouton du contrôleur de fonction.

Contrôleur central (PCS-B101S0)
Contrôleur de fonction

• Si la fonction n'est pas incluse dans l'appareil utilisé, la sélection du mode dans le contrôleur de fonction ne se voit pas reflêtée dans l'appareil.

Pendant l'utilisation de l'appareil

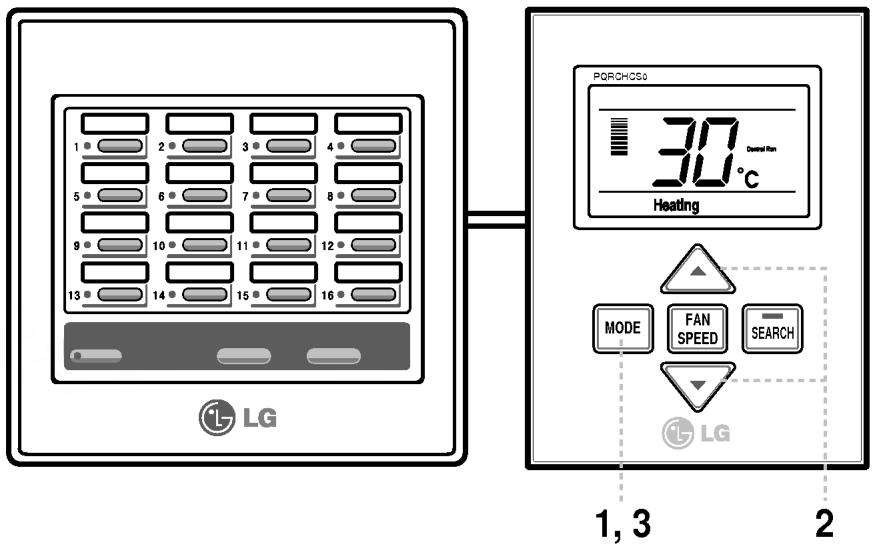

Mode chauffage

Cette fonction est employée pour régler le mode de fonctionnement de l'unité interieure utilisée au modechauffage.

1 Sélectionnez l'unité interieure et puis reglez le mode chauffage en appuyant sur le bouton Mode sur le contrôleur de fonction.
2 Reglez la température jusqu'à ce que celle souhaitée s'affiche en appuyant sur le bouton de réglage de température (16~30°C).

Chaque fois que vous appuyez sur le bouton la température augmente ou diminue de 1^ .

3 Si vous appuyez sur le bouton Mode lors du fonctionnement de l'appareil, le mode de fonctionnement de l'unité interieure change dans l'ordre suivant : déshumidification → ventilation → refroidissement → chauffage...

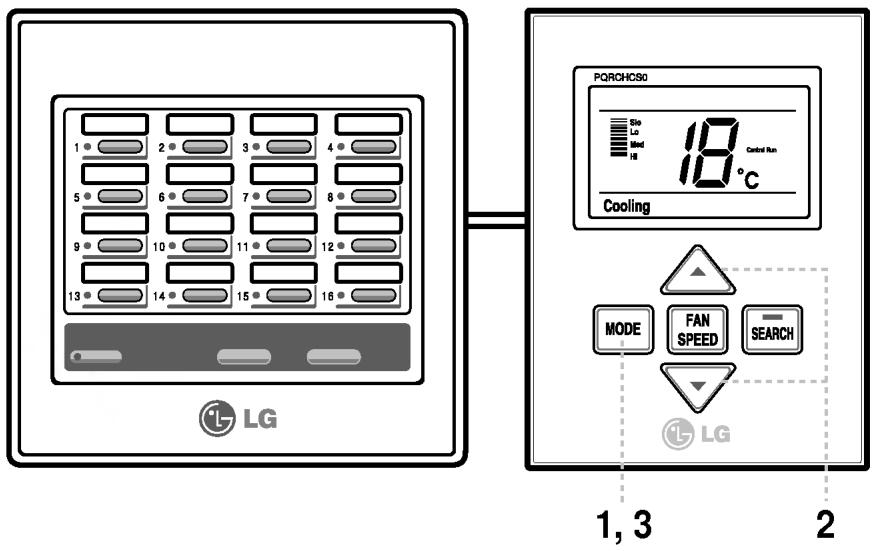

Mode refroidissement

Cette fonction est employée pour régler le mode de fonctionnement de l'unité interieure utilisée au mode refroidissement.

1 Sélectionnez l'unité interieure et puis reglez le mode refroidissement en appuyant sur le bouton Mode sur le contrôleur de fonction.
2 Reglez la température jusqu'à ce que celle souhaïée s'affiche en appuyant sur le bouton de réglage de température.

Chaque fois que vous appuyez sur le bouton la température augmente ou diminue de 1^ .

• Dans le mode ventilation, lorsque la température régée est plus haute que la température de la pierce, l'appareil laisse sourir un flux d'air puisqu'il n'est pas froid.

3 Si vous appuyez sur le bouton Mode lors du fonctionnement de l'appareil, le mode de fonctionnement de l'unité interieure change dans l'ordre suivant : refroidissement chauffage déshumidification ventilation...

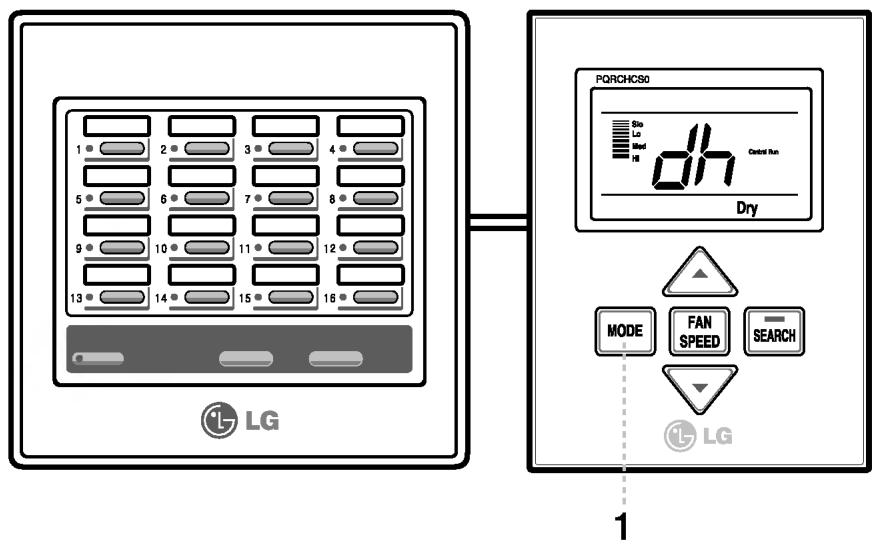

Mode déshumidification

Cette fonction est employée pour régler le mode de fonctionnement de l'unité interieure soit au mode déshumidification, soit au mode ventilation.

1 Reglez le mode déshumidification en appuyant sur le bouton Mode après avoir sélectionné la porte interieure.
2 Un "dh" s'affiche sur le viseur à côté de la température lors du mode déshumidification.

• Si vous mettez l'appareil sur le mode refroidissement et le mode déshumidification au même temps, vous pouvez refroidir et déshumidifier une piece avec efficacité pendant les saisons pluviales ou trop humides. Il est impossible de régler la température dans le mode déshumidification.

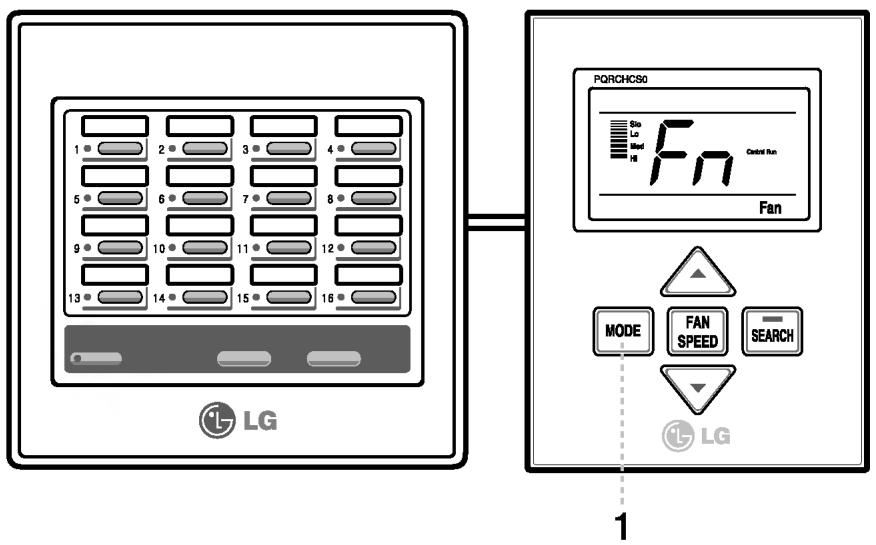

Mode ventilation

Cette fonction est employée pour régler le mode de fonctionnement de l'unité interieure soit au mode déshumidification, soit au mode ventilation.

Pour selectionnez le mode ventilation, appuyez sur le bouton Mode après avoir selectionné la porte interieure.
2 Un "dh" s'affiche sur le viseur à côté de la température lors du mode ventilation.

• Pendant le mode ventilation, le flux d'air n'est pas froid. Il a une température ambiente.
• Un flux d'air à température ambiente sert à faire circuler l'air de la piece. Il est impossible de régler la température dans le mode ventilation.

Réglage de la vitesse de ventilation

Cette fonction sert à régler l'intensité du flux d'air qui sort de l'unité interieure utilisé. Il y a trois vitesses disponibles : Fort / Moyen / Faible.

Réglage de la vitesse de ventilation

You pouvez régler facilement l'intensité souhaïée du flux d'air.

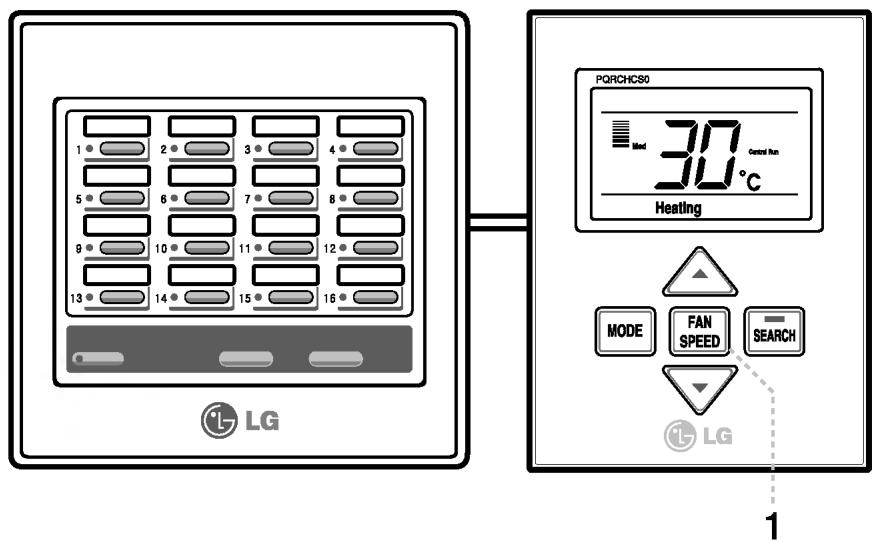

Pour regler la vitesse de ventilation, appuyez sur le bouton Wind Quantity (Intensité du flux d'air) sur la télécommande après avoir sélectionné la porte interieure.

Lors de la selection du mode chauffage, automatique, déshumidification et ventilation:

• Vous pouvez selectionner la vitesse de ventilation dans l'ordre Fort / Moyen / Faible chaque fois que vous appuyez sur :

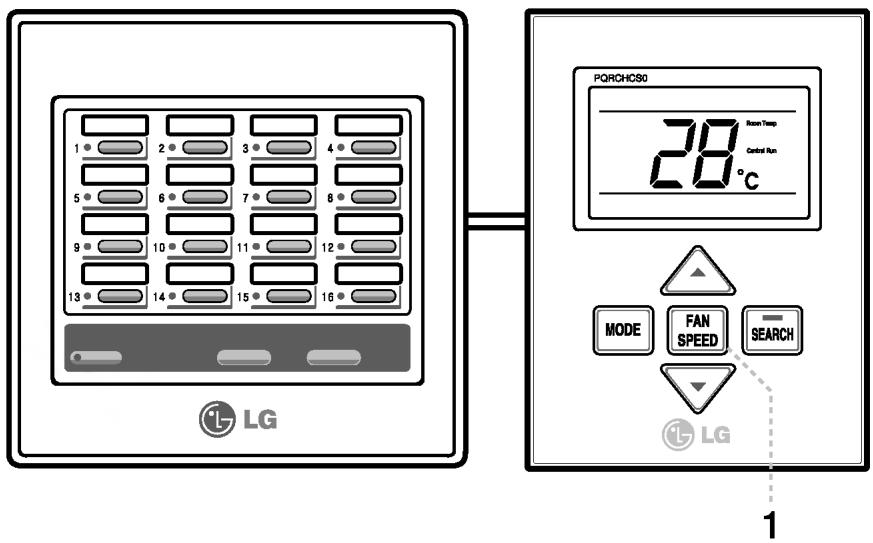

Affichage de la température de la piece

Cette fonction permet de régler efficacement la température souhaïée en affichtant la température interieure de la在此 piece où l'unité interieure est installée.

1 Aprese avoir selectionné l'unité interieure, appuyez sur le bouton Wind Quantity (Intensité du flux d'air) sur le contrôleur de fonction pendant environ 3 secondes.
2 Le viseur de fonctionnement revient à l'écran précédent après avoir affchépendant 5 secondes la température interieure de la pierce ou est installée l'unité interieure.

Autodiagnostic de communication

Cette fonction s'utilise lorsque levoyant DEL Marche/Arrêt du contrôleur central se met au rouge.

1 Sélectionnez l'unité interieure en panne en appuyant sur le bouton marche/arrêt individuel sur le contrôleur central.

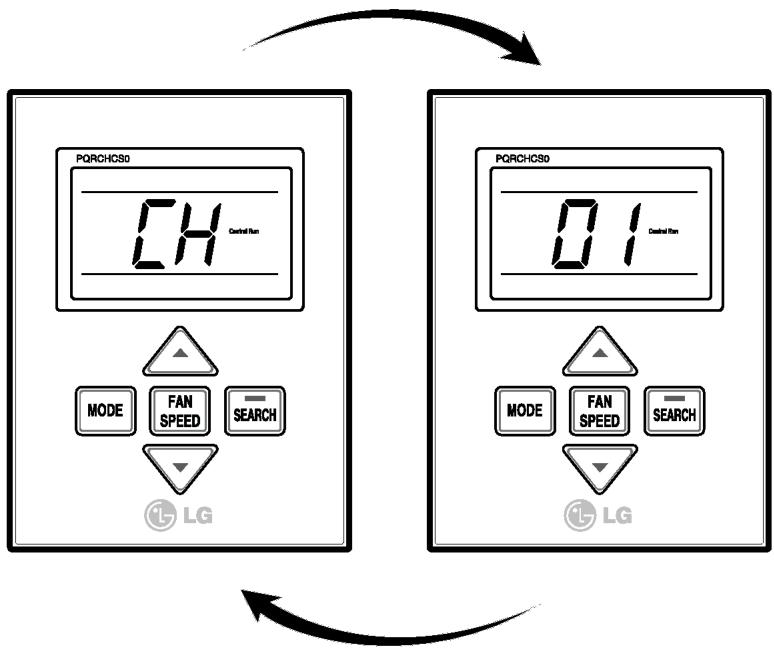

2 Un "CH" ou un "xx" (chiffre) clignote sur le viseur de fonctionnement du contrôleur de fonction pour montré le code d'erreur.

Ex) Code d'Erreur 01: CH 01

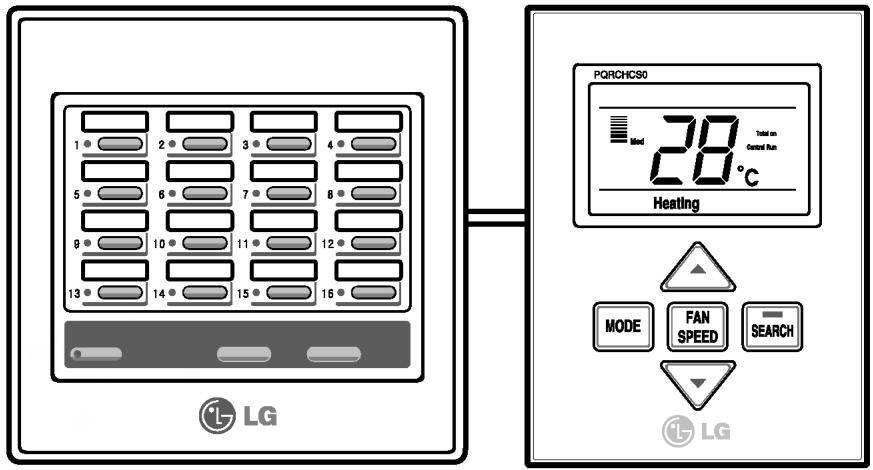

Mode Groupe et Mode Total

Cette fonction est employée pour commander l'unité interieure qui est connectée avec d'autres sous forme groupale ou totale, ou pour rechercher l'unité interieure qui est affichée sur la fenêtre d'affichage du contrôleur de fonction.

1 Sélectionnez le groupe ou l'unité interieure entière sur le contrôleur central.
2 Le viseur du contrôleur de fonction affiche l'etat de fonctionnement et "Simultaneous Operation" (fonctionnement simultané) de la première unité interieure connectée.
3 Vous pouvez régler la fonction de l'unité interieure au mode groupe ou total en appuyant sur le bouton du contrôleur de fonction.

Recherche de l'unité interieure

1 Appuyez sur le bouton de recherche du contrôleur de fonction.
2 Un "CH" ou un "xx" (chiffre) clignote sur le viseur de fonctionnement du contrôleur de fonction pour montré le code d'erreur. Ex) Code d'Erreur 01 : CH 01

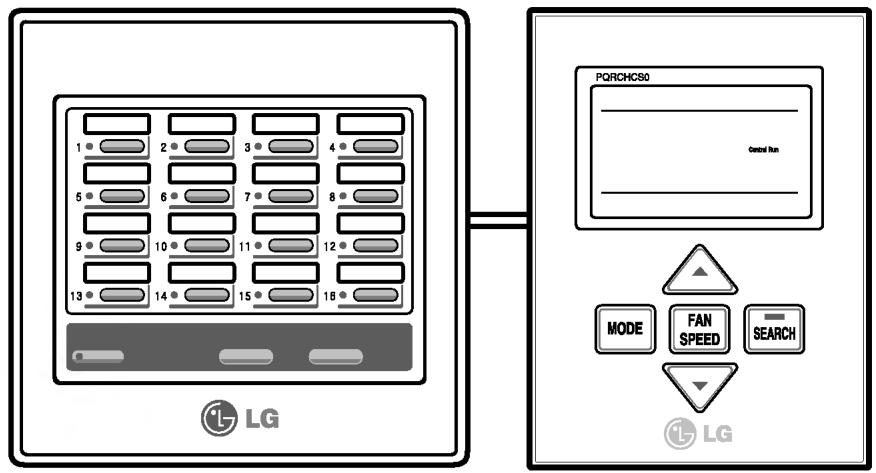

Autodiagnostic de communication

Cette fonction sert à identifier facilement l'état de panne de la communication en vérifiant périodiquement l'état de communication entre le contrôleur central et le contrôleur de fonction.

1 L'affichage "Central Control" clignote pendant 5 secondes sur le viseur de fonctionnement du contrôleur de fonction et auto-diagnostique l'etat de communication avec le contrôleur central.
