F52INS-SS - Accessoire électrique Furrion - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise d'alimentation électrique pour camping-car
Marque	Furrion
Modèle	F52INS-SS
Tension nominale	125 V
Section de câble recommandée	AWG 6 ou supérieur
Type de câble	3 brins (Noir, Rouge, Blanc, Vert)
Couple de serrage des bornes	22-25 in-lbs (2,5-2,8 Nm)
Diamètre de découpe	2 3/4 po (70 mm)
Type de montage	Encadré (flush mount)
Matériau du boîtier	Acier inoxydable ou plastique (selon vis)
Vis de fixation	Inox KA3.5 x 30 ou Plastique PA3.5 x 30
Fonctions principales	Connecter une source d'alimentation externe (camping-car, caravane)
Entretien et nettoyage	Nettoyer avec un chiffon sec, vérifier l'état des connexions
Sécurité	Déconnecter du réseau avant installation, utiliser un câble de section suffisante
Pièces détachées	Joint d'étanchéité, écrou de décharge de contrainte, inserts
Réparabilité	Remplacement possible des pièces internes (bornes, joint)
Informations générales	Conforme aux normes électriques, code couleur standard

FOIRE AUX QUESTIONS - F52INS-SS Furrion

Quel type de câble utiliser avec la prise Furrion F52INS-SS ?

Utilisez un câble de type AWG 6 ou supérieur, de préférence du câble Romex ou à noyau torsadé. Une section trop fine peut entraîner une surchauffe et un risque d'incendie.

Quel est le code couleur des fils pour une installation 125 V ?

Le code couleur est : Noir (Y) pour tension réseau/service, Rouge (X) pour tension réseau/service, Blanc (W) pour neutre, Vert (G) pour masse (8 AWG).

Comment installer la prise d'alimentation Furrion F52INS-SS ?

Découpez un trou circulaire de 2 3/4 po, percez 4 trous de montage avec une mèche 1/8 po, insérez le câble à travers la rondelle d'étanchéité et le boîtier arrière, connectez les fils aux bornes marquées, serrez les vis à 22-25 in-lbs, puis fixez le boîtier et montez la prise.

Quel couple de serrage appliquer sur les bornes ?

Serrez les vis des bornes à un couple de 22-25 in-lbs (2,5-2,8 Nm) pour assurer une connexion fiable et sécurisée.

Puis-je utiliser du câble Romex avec cette prise ?

Oui, pour le câble Romex, passez le câble à travers la rondelle d'étanchéité, l'écrou de décharge de contrainte, l'attache câble et le boîtier arrière comme indiqué à la Fig. I.

Comment installer un câble à noyau torsadé ?

Pour un câble à noyau torsadé, vous devez utiliser en plus l'insert de décharge de contrainte et l'anneau de décharge de contrainte. Passez le câble à travers ces éléments avant le boîtier arrière (Fig. J).

Quelles sont les précautions de sécurité à prendre lors de l'installation ?

Assurez-vous que la fiche et les câbles ne soient pas raccordés au réseau pendant l'installation. Utilisez uniquement du câble AWG 6 ou supérieur pour éviter la surchauffe.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une scie à trou de 2 3/4 po, d'une mèche de 1/8 po, d'un tournevis, et d'une clé dynamométrique pour serrer les vis à 22-25 in-lbs.

La prise Furrion F52INS-SS est-elle adaptée à un usage extérieur ?

Oui, elle est conçue pour une utilisation extérieure typique sur les camping-cars et caravanes. Assurez-vous que le couvercle est bien fermé pour protéger contre l'humidité.

Où trouver les pièces détachées pour cette prise ?

Les pièces détachées comme les joints d'étanchéité, les écrous de décharge de contrainte et les inserts sont disponibles auprès des revendeurs Furrion ou en ligne. Référez-vous à la notice pour les numéros de pièces.

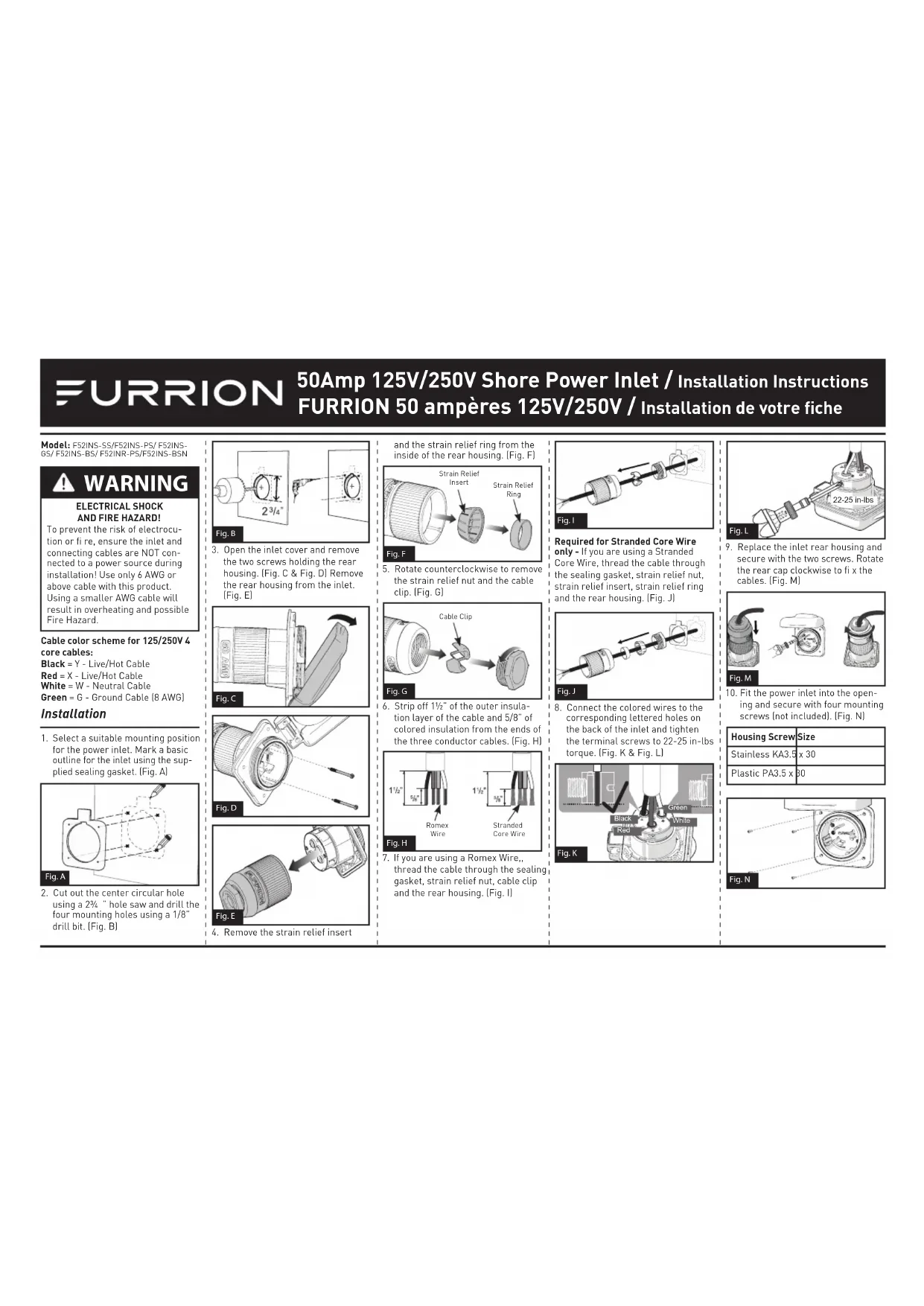

MODE D'EMPLOI F52INS-SS Furrion

Afi n de prévenir tous risques d'électrocution ou d'incendie, s'assurer que la fi che et les câbles de connexion ne soient pas raccordés au réseau pendant l'installation! N'utiliser que du câble de type AWG6 ou supérieur avec ce produit. Une section de câble trop fi ne peut engendrer une surchauffe et un risque d'incendie.

Le code couleur pour du câble 3 brins 125V est le suivant:

Noir (Y) = Y - tension réseau/service Rouge (X) = X - tension réseau/ service

Blanc (W) = W - neutre Vert (G) = G - masse (8 AWG)

Installation

1. Sélectionnez une position de montage appropriée pour la prise d'alimentation. Marquer un contour de base pour la prise à l'aide de la rondelle fournie. (Fig. A)

1. Découpez le trou circulaire central en utilisant une scie à trou 2 ^3/4 ", percez les 4 trous de montage à l'aide d'une mèche 1/8". (Fig. B)

Fig. B

1. Ouvrez le couvercle de la prise et enlevez les 2 vis de fi xation du boîtier arrière de la prise. (Fig. C & Fig. D) Enlevez le boîtier arrière de de la prise. (Fig. E)

1. Retirer l'insert de décharge de contrainte et l'anneau de décharge de contrainte de l'intérieur du boîtier arrière. (Fig. F)

Fig. F

1. Tourner en sens inverse des aiguilles d'une montre pour retirer l'écrou de décharge de contrainte et l'attache câble (Fig. G)

Fig. G

1. Dénuder 1½ "de la couche externe d'isolation du câble et de 5/8" d'isolant coloré à partir des extrémités des trois fi ls conducteurs (Fig. H)

1. Si vous utilisez un fi l Romex, enfi ler le câble à travers la rondelle d'étanchéité, l'écrou de décharge de contrainte, l'attache câble et le boîtier arrière. (Fig. I)

Requis pour fi l à noyau torsadé

seulement - Si vous utilisez un fi l à noyau torsadé, passez le câble à travers la rondelle d'étanchéité, l'écrou de décharge de contrainte, l'insert de décharge de contrainte, l'anneau de décharge de contrainte et le boitier arrière. (Fig. J)

Fig. J

1. Faites passer le câble à travers la rondelle d'étanchéité et le boîtier arrière de la prise. (Fig. F) Connectez les fi ls colorés aux trous correspondants marqués de lettres sur le dos de la prise et serrez les vis des bornes à une torque de 22-25 in-lbs. (Fig. K & Fig. L)

1. Remplacez le boîtier arrière de la prise et le fi xez à l'aide de 2 vis. Tournez le couvercle arrière dans le sens des aiguilles d'une montre pour fi xer les câbles. (Fig. M)

1. Montez la prise d'alimentation dans l'ouverture et le fi xer à l'aide de 4 vis de fi xation (Non inclus) (Fig. N)

Boîtier Taille de la vis
Inoxydable KA3	5 x 30
Plastique PA3.5	x 30
