Type de produit	Interface de commande électrique (PI485)
Marque	LG
Modèle	PMNFP14A1
Alimentation	220 V c.a. via connecteur CN_PWR
Communication	RS-485 (BUS_A +, BUS_B -)
Nombre d'unités intérieures supportées	Jusqu'à 48 unités (avec PGMFP14A1)
Bornes supplémentaires	+10 V c.c., GND, contact sec (CN_DRY)
Voyants d'état	Voyant RS-485, voyants de communication (01G, 02G, 03G)
Bouton de réinitialisation	Oui, pour rétablir l'interface PI485
Commutateur DIP	Configuration du type de climatiseur et du réseau (LGAP ou non)
Connecteur pour unité extérieure	CN_OUT
Accessoires fournis	Support, vis, faisceaux de fils 1 à 4, attache à tête d'équerre, bride
Installation	Doit être effectuée par un personnel agréé conformément aux normes nationales
Sécurité	Ne pas toucher avec les mains humides ; utiliser des pièces standard ; ne pas démonter
Température de fonctionnement	Non spécifiée dans la notice (usage intérieur)
Dimensions	Non spécifiées dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - PMNFP14A1 LG

Que faire si le voyant 01G ne clignote pas 5 fois après la mise sous tension ?

Vérifiez le code de l'unité intérieure et les connexions des câbles. Le voyant 01G doit clignoter 5 fois normalement, puis s'éteindre et répéter toutes les 3 minutes. En cas de dysfonctionnement, consultez le guide d'installation.

Comment configurer le commutateur DIP pour une installation avec un contrôleur central utilisant le protocole LGAP ?

Pour les produits Multi V (sauf CRUN) ou Multi non inverseur compatible avec CCI commune, allumez les interrupteurs 1 et 4. Pour Multi non inverseur + contrôleur central (tous types) avec LGAP, allumez les interrupteurs 2 et 4. Reportez-vous à la section 'Configuration du commutateur DIP' pour les autres cas.

Puis-je installer moi-même l'interface PI485 ?

Non, l'installation doit être effectuée uniquement par un personnel agréé conformément aux normes nationales en matière d'installations électriques. Une installation non conforme peut provoquer un incendie, un choc électrique ou des blessures.

Quels câbles sont fournis avec le PMNFP14A1 ?

Le produit est livré avec 4 faisceaux de fils : Faisceau de fils 1, 2, 3 et un faisceau pour contact sec. Sont également inclus un support, des vis, des attaches à tête d'équerre et une bride pour attacher les câbles.

Comment brancher l'alimentation de l'interface ?

L'alimentation se fait via le connecteur CN_PWR (220 V c.a.) de la carte de circuit imprimée de l'unité extérieure. Suivez les schémas de connexion pour commande centrale simple ou de luxe dans la notice.

Que signifie le voyant RS-485 ?

Le voyant RS-485 (voyant 1) clignote 2 fois toutes les 10 à 30 secondes en fonctionnement normal. S'il ne s'allume pas, vérifiez les connexions des câbles BUS_A et BUS_B.

Le PMNFP14A1 est-il compatible avec tous les climatiseurs LG ?

Il est compatible avec les systèmes Multi V et Multi, ainsi qu'avec certains contrôleurs centraux. Utilisez les réglages du commutateur DIP pour adapter le type de climatiseur (Multi V, Multi inverseur ou non inverseur) et le protocole (LGAP ou non).

Comment réinitialiser l'interface PI485 ?

Appuyez sur le bouton de remise à zéro (reset) situé sur l'interface. Cela rétablit les paramètres par défaut et redémarre la communication.

Puis-je utiliser le contact sec (CN_DRY) pour quoi que ce soit ?

Oui, le contact sec est disponible pour des applications de contrôle supplémentaires. Le faisceau de fils 4 fourni permet de le raccorder. Consultez le schéma de connexion approprié dans la notice.

Où dois-je installer l'interface PI485 dans l'unité extérieure ?

Installez le PI485 sur le filtre antiparasite du climatiseur Multi V plus, en utilisant les vis fournies. Assurez-vous de bien fixer les câbles avec les attaches à tête d'équerre et la bride pour éviter tout mouvement.

MODE D'EMPLOI PMNFP14A1 LG

• Veuillez lire en entier ce manuel d'installation le produit.
• Le travail d'installation doit être effectué conformément aux standards nationaux en matière d'installations électriques, seulement par du personnel agréé.
• Après avoir lu en entier ce manuel d'installation, veuillez le conserver pour future consultation.

TABLE DES MATIÈRES

■ Précautions d'installation et d'utilisation des composants....3\~4
■ Description des composants ....5
■ Pièces accessoires ....6
■ Guide d'installation 7\~11
■ Méthode d'installation 7
■ Configuration du commutateur DIP 8
■ Commande centrale simple – schéma de connexions....9
■ Commande centrale de luxe - schéma de connexions ......10
■ Raccordement de la commande de la station de base ……11

Mesures de sécurité

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

■ L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

AVERTISSEMEI

Ce symbole indique un risque de blessure grave, voire mortelle.

ATTENTION

Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

Veillez à ne pas faire cela.

Veillez à suivre les instructions de ce manuel.

AVERTISSEMENT

■ Installation

Ne touchez pas l'unité avec les mains humides alors qu'elle allumée.

- Ceci risquerait de provoquer un incendie ou un choc électrique.

Utilisez des pièces standard (connecteur).

- Ne démontez ni réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique.

Pour un travail électrique, contactez le distributeur, le vendeur, un électricien qualifié ou un Centre de Service Après Vente Agrée.

- Ne démontez ni réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique.

Utilisez un disjoncteur ou fusible à valeur nominale appropriée.

- Autrement vous risquerez de provoquer un incendie ou un choc électrique.

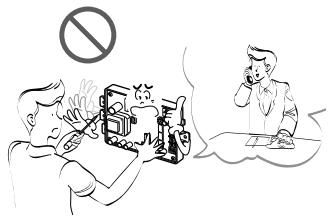

N'installez, n'enlevez ni remettez en place l'unité vous-même (si vous êtes un client).

- Vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

Contactez toujours le revendeur ou un centre de service après vente agréé pour effectuer l'installation.

- Autrement, Vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

Contactez le centre de service après vente agréé si le produit est trempé(rempli d'eau ou submergé).

- Ceci risque de provoquer un incendie ou un choc électrique.

Veuillez à ce que l'eau ne pénètre pas dans le produit.

- Ceci risquerait de provoquer un incendie, un choc électrique ou d'endommager le produit.

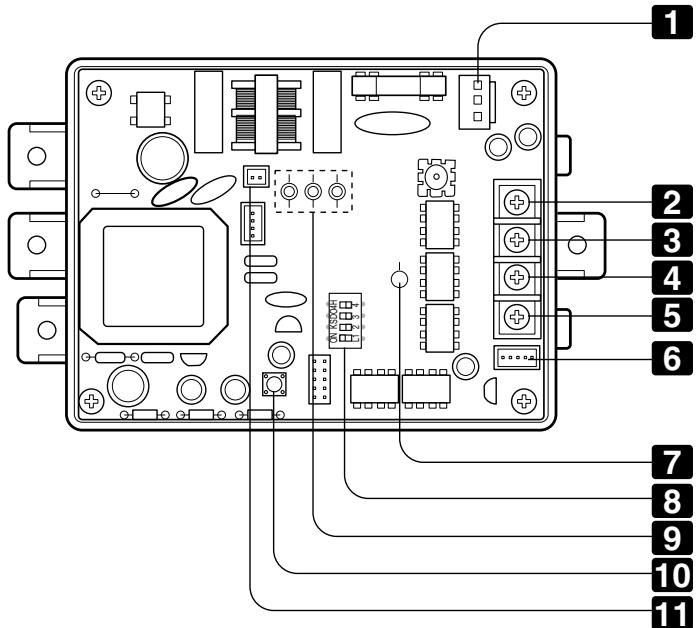

Description des composants

PMNFP14A0 / PMNFP14A1 / PGNFP14A0

* Notez que l'emplacement des pièces peut différer si le nom du modèle est PMNFP14A1.

PMNFP14A0 : Groupe Interne 1\~16 pièce het verbinden utilisez

PMNFP14A1 : Groupe Interne 1\~48 pièce het verbinden utilisez

PGNFP14A0

INTERFACE PI485 (M)

1 CN_PWR: connecteur à 220V c.a.
2 +10V: borne 10V c.c.
3 GND: Mise à la terre
4 BUS_A: borne (+) *RS-485 (Consulter la note)
5 BUS_B: borne (-) RS-485
6 CN_OUT: connecteur pour unité extérieure
7 Voyant 1: voyant d'état RS-485
8 Commutateur DIP: sélecteur du produit (Consulter 「Configuration du commutateur DIP 」)
9 Voyant 01G, 02G, 03G: voyant d'état Communication
10 Bouton de remise à zéro: rétablit l'interface PI485(M)
11 CN_DRY: contact sec

* Note : RS-485 est un des standards internationaux pour communication en série.

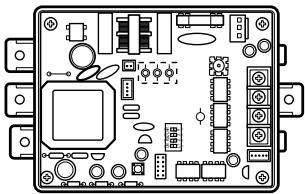

Pièces accessoires

PI485: PMNFP14A0(1EA)or PMNFP14A1(1EA)or PGNFP14A0(1EA)	SUPPORT (1EA)	VIS (4EA)
FAISCEAU DE FILS 1(1EA)	FAISCEAU DE FILS 2(1EA)	FAISCEAU DEFILS 3(1EA)

Divers : Faisceau de fils 4 (1 EA) – Contact sec Attache à tête d'équerre (3 EA) - Bride pour attacher des câbles (1 EA)

Guide d'installation

Méthode d'installation

1. Reliez le CN_OUT 6 à l'unité extérieure à l'aide du câble (fourni)
2. Reliez le RS-485 BUS_A(+) 4, BUS_B(-) 5 aux autres produits du réseau (p.ex., la commande centrale, I-GATEWAY...)
3. Si vous utilisez une commande centrale simple, reliez l'entrée VCC(+10V) 2 et GND 3. Autrement, ce n'est pas nécessaire de les relier.
4. Sélectionnez la configuration du commutateur DIP 8 (Reportez-vous à la page 8)

5. Reliez le CN_PWR 1 au connecteur d'alimentation de la carte de circuit imprimée de l'unité extérieure (Reportez-vous aux pages 9,10)

6. Après l'avoir mis sous tension, vérifiez le voyant d'état de transmission 9 - Voyant 01G(Rouge)

7. Normal : Fonctionnement OK: le voyant clignote 5 fois, puis il est désactivé. Ce processus se répète toutes les 3 minutes.

8. Erreur : Pas de fonctionnement: Vérifiez le code de l'unité intérieure et les connexions des câbles.

- Voyant 02G(Jaune), Voyant 03G(Orange)

- Normal : Fonctionnement OK: Le voyant clignote sans interruption.

- Erreur : Pas de fonctionnement: Vérifiez la configuration du commutateur DIP et les connexions des câbles.

1. Vérifiez le voyant d'état de transmission du RS-485 7 :

2. Normal : Fonctionnement OK: le voyant ∅ clignote 2 fois toutes les 10\~30 secondes.

3. Erreur : Pas de fonctionnement: vérifiez les connexions des câbles.

4. Finalement, si tous les pas ci-dessus sont OK, puis, attachez les câbles à l'aide des attaches à tête d'équerre et de la bride.

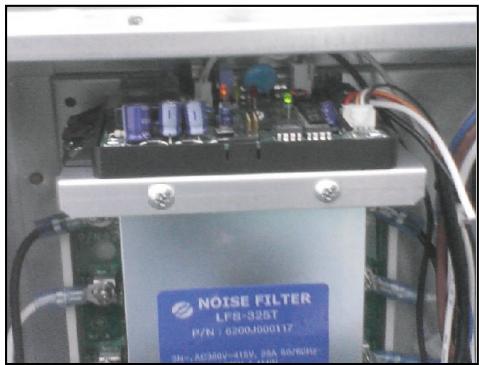

* Exemple à propos du Multi V plus

ATTENTION :

Installez le PI485 sur le filtre antiparasite du Multi V plus.

Installez le PI485 après avoir vérifiez les vis des orifices.

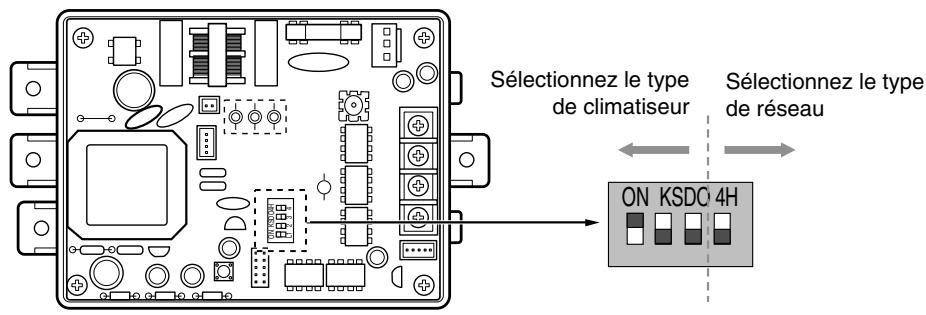

Configuration du commutateur DIP

* LGAP : Protocole LG pour Climatiseurs

Méthodes de configuration des produits Multi V et Multi (compatibles avec LGAP)

1 allumé, les autres éteints : produits Multi V (sauf produits CRUN) ou produit Multi (non inverseur) compatible avec CCI commune (consulter la NOTE) ou produit Multi (inverseur) + Contrôleur central (tous les types) - Sans LGAP

1 et 4 allumés, les autres éteints : produits Multi V (sauf produits CRUN) ou produit Multi (non inverseur) compatible avec CCI commune ou produit Multi (inverseur) + Contrôleur central (tous les types) - Utilisant LGAP

2 allumé, les autres éteints : produit Multi (non inverseur) + Contrôleur central (tous les types) - Sans LGAP

2 et 4 allumés, les autres éteints : produit Multi non inverseur + Contrôleur central (tous les types) - Utilisant LGAP

1, 2, 3 et 4 allumés : produit Multi V CRUN + Contrôleur central (tous les types) - Utilisant LGAP

* Veuillez consulter le Guide d'installation correspondant au Contrôleur central si vous voulez savoir si votre Contrôleur central est compatible avec LGAP.

PRECAUTION

Un mal réglage du commutateur et du climatiseur peut produire un mauvais fonctionnement. Le réglage du commutateur doit être fait soigneusement. Après changer le commutateur DIP, appuyez sur la touche de réinitialisation.

NOTE: Multi (non inverseur) compatible avec CCI commune

PCB P/N° : 6871A20917*

P/Nº : 6871A20918*

P/Nº : 6871A20919*

*Note : LGAP est un protocole spécial utilisé sur les climatiseurs LG pour un contrôle central.

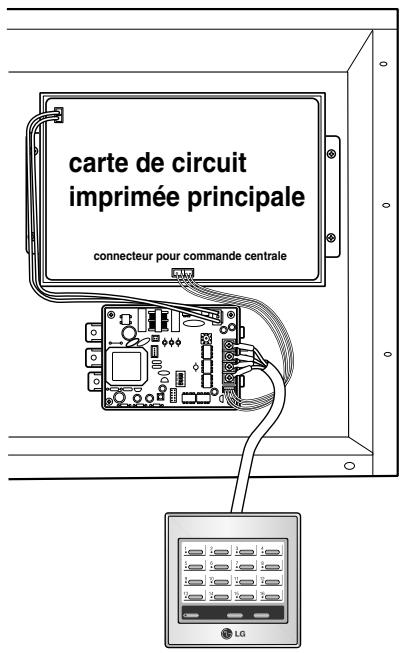

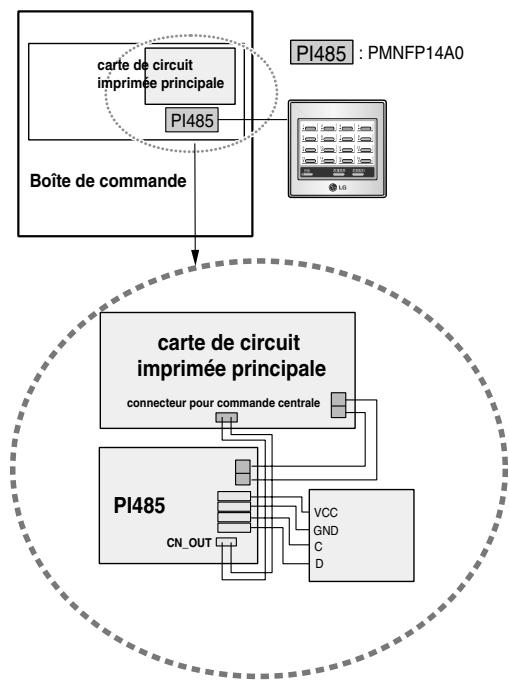

Commande centrale simple – schéma de connexions

ATTENTION:

Suite à l'installation du produit, attachez les câbles à l'aide des attaches à tête d'équerre et de la bride fournies.

Vérifiez la correcte connexion de chaque BUS A et BUS B.

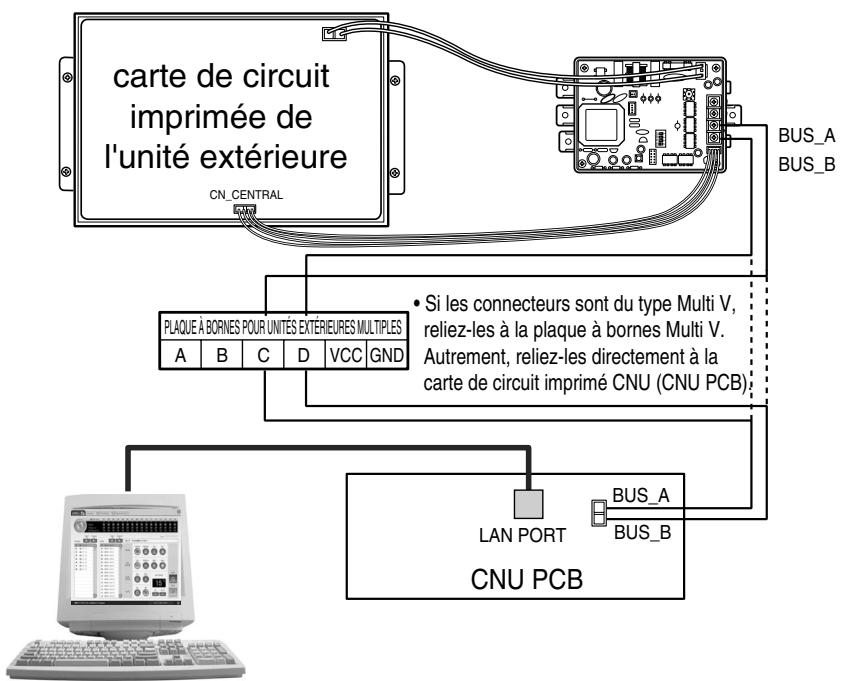

Commande centrale de luxe – schéma de connexions

Après l'installation du produit, serrez les câbles avec les pinces et les attaches à tête d'équerre fournies.

Vérifiez la correcte connexion de chaque BUS A et BUS B.

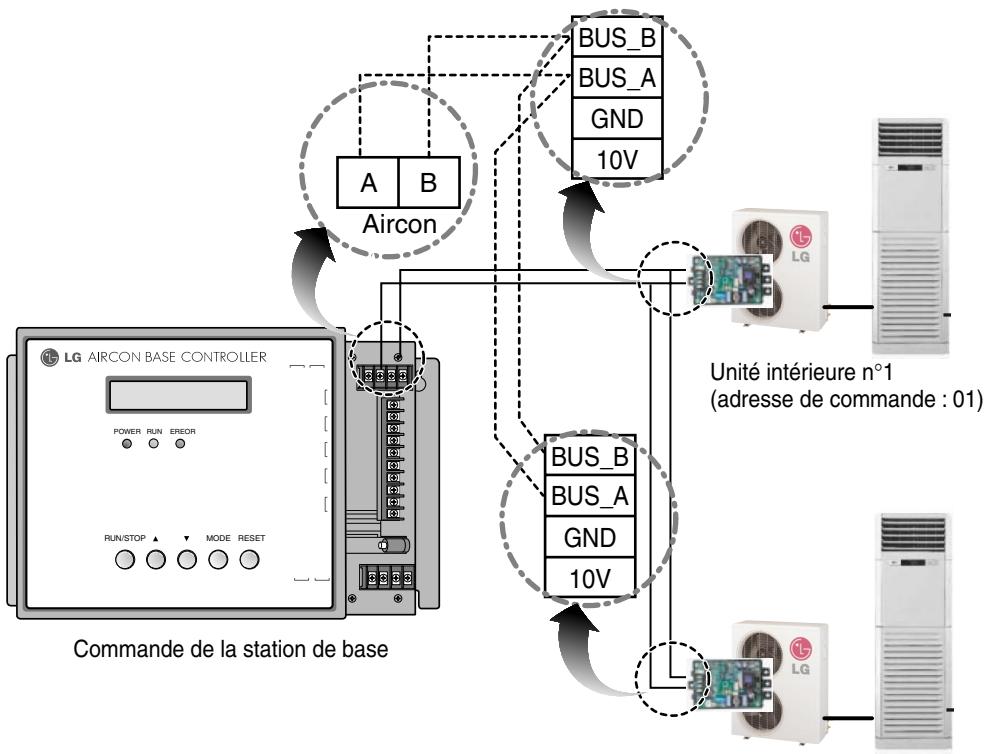

Raccordement de la commande de la station de base

- PGNFP14A0 (uniquement)

Connector la ligne de communication PI 485

Unité intérieure n°1 (adresse de commande : 02)

[Etapes de la connexion]

*Remarque: reportez-vous au manuel du PI 485 pour les réglages internes.
*Remarque: la ligne de communication RS485 vers le PI 485 étant polarisée, vérifiez A et B.
