Type de produit	Carte optionnelle de conversion vidéo SDI/IP compatible 4K
Marque	Sony
Modèle	NXLK-IP40F
Dimensions (carte principale)	114,5 × 16,15 × 275,8 mm (L × H × P)
Dimensions (carte connecteur)	131 × 17,68 × 117,25 mm (L × H × P)
Poids (carte principale)	220 g
Poids (carte connecteur)	150 g
Alimentation	CC 12 V (fournie par le rack NXL-FR318/NXL-FR316)
Connecteurs d'entrée/sortie vidéo SDI	4 lignes, connecteurs DIN 1.0/2.3 75 Ω
Connecteurs NMI LAN	2 lignes, SFP+ (10GBASE‑E selon module SFP+)
Connecteur de sortie de référence	1 ligne (sync)
Formats vidéo pris en charge (SDI)	Signal sync trois niveaux HD, PAL, NTSC
Indicateur d'état	Vert (normal), Orange (avertissement), Rouge (erreur critique)
Température de fonctionnement garantie	5 °C à 40 °C
Température de performance garantie	10 °C à 35 °C
Température de stockage	-20 °C à +60 °C
Pièces consommables	Ventilateur (cycle de remplacement ~5 ans), condensateur électrolytique (~5 ans)
Accessoires fournis	Mode d'emploi (1)
Précautions	Éviter la condensation ; mesures de sécurité réseau obligatoires

FOIRE AUX QUESTIONS - NXLK-IP40F SONY

Comment installer la carte NXLK-IP40F ?

Installez la carte dans un rack NXL-FR318 ou NXL-FR316. Les réglages doivent être configurés conformément au mode d'emploi complet. Pour obtenir ce manuel, contactez votre service après-vente Sony.

Que signifie le voyant qui clignote en orange ?

Un clignotement orange indique un avertissement sans effet immédiat sur le fonctionnement. Exemples : cycle de remplacement du ventilateur atteint ou format vidéo d'entrée erroné. Vérifiez les câbles et les signaux. Si le problème persiste, contactez le service après-vente.

Que faire si le voyant clignote en rouge ?

Un clignotement rouge signale une erreur critique (ex. redémarrage en mode récupération, erreur de température ou de ventilateur). Redémarrez l'appareil. Si le voyant rouge persiste après redémarrage, cessez l'utilisation et contactez le service après-vente Sony.

Quels câbles utiliser pour les connexions NMI LAN ?

Utilisez des modules émetteurs-récepteurs SFP+ compatibles 10GBASE‑E et un câble blindé pour éviter les dysfonctionnements dus au bruit rayonné. Pour le choix du module SFP+, contactez votre service après-vente Sony.

Comment prévenir la condensation ?

Si la carte est déplacée d'un environnement froid à chaud, de l'humidité peut se former. Mettez l'appareil hors tension et attendez la disparition complète de la condensation avant de l'utiliser. L'utilisation en présence de condensation peut endommager la carte.

Quelle est la durée de vie du ventilateur ?

Le ventilateur est une pièce consommable avec un cycle de remplacement d'environ 5 ans à température ambiante. Cette durée est une indication et ne garantit pas la longévité. Contactez votre revendeur pour le remplacement.

Puis-je connecter la carte à Internet ?

Ce produit est destiné à une ligne louée ou un intranet. Ne le connectez pas à un réseau externe pour des raisons de sécurité. Sony recommande de modifier les paramètres d'accès par défaut et d'utiliser un mot de passe fort via le navigateur Web.

Quels sont les formats SDI supportés ?

Les connecteurs SDI prennent en charge les signaux de synchronisation à trois niveaux HD, ainsi que les signaux SYNC PAL et NTSC. Pour les formats vidéo 4K, consultez le mode d'emploi détaillé.

Comment obtenir le mode d'emploi complet ?

Le mode d'emploi complet n'est pas fourni dans la notice simplifiée. Contactez votre service après-vente Sony pour obtenir le manuel détaillé d'installation et de configuration.

Quelle est la consommation électrique de la carte ?

La consommation électrique n'est pas précisée dans la notice simplifiée. L'alimentation est fournie en CC 12 V par le rack NXL-FR318 ou NXL-FR316. Pour les valeurs exactes, reportez-vous aux spécifications techniques du rack.

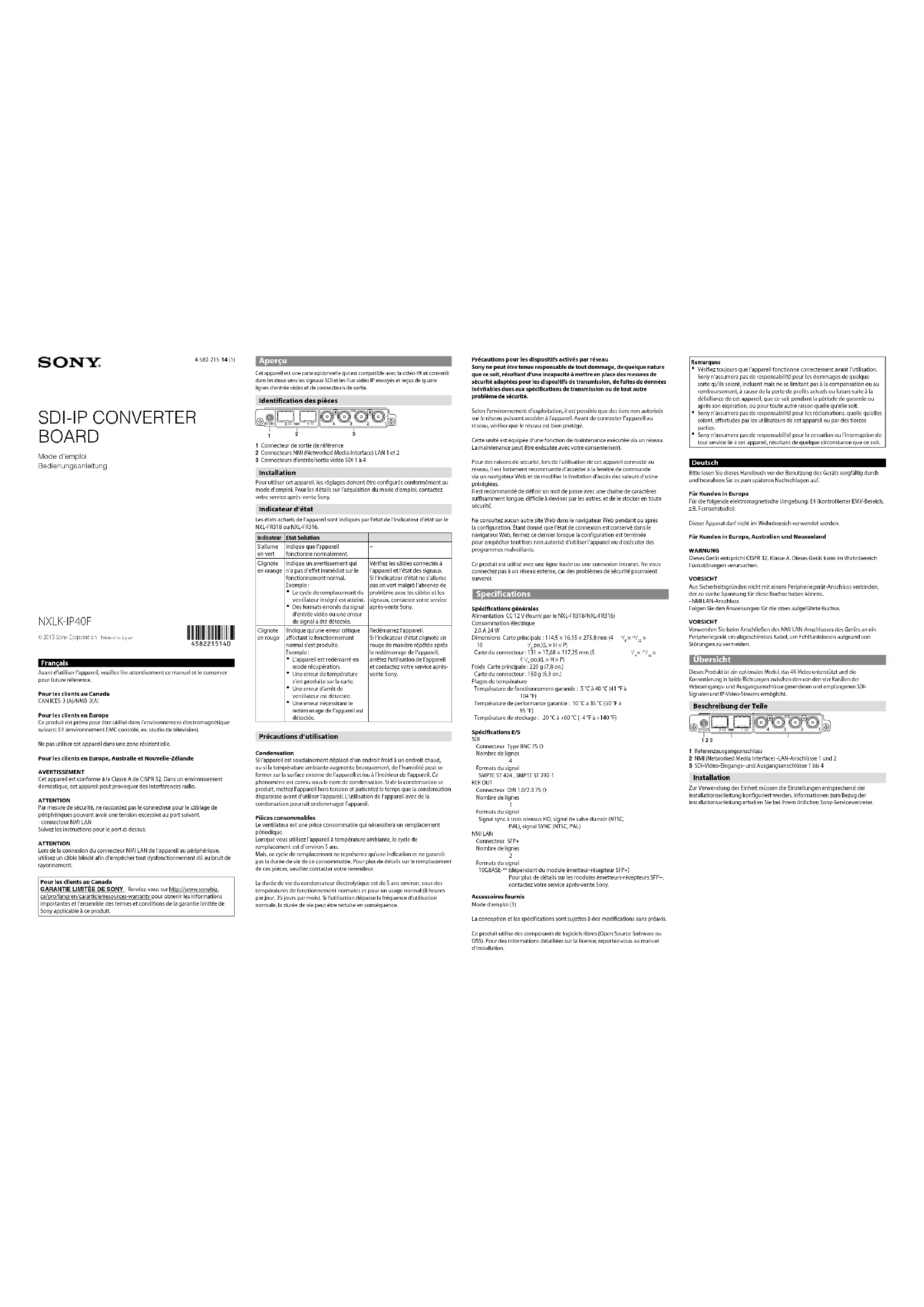

MODE D'EMPLOI NXLK-IP40F SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Pour les clients au Canada

CAN ICES-3 (A)/NMB-3(A)

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans l'environnement électromagnétique suivant: E4 (environnement EMC contrôlé, ex. studio de télévision).

Ne pas utiliser cet appareil dans une zone résidentielle.

Pour les clients en Europe, Australie et Nouvelle-Zélande

AVERTISSEMENT

Cet appareil est conforme à la Classe A de CISPR 32. Dans un environnement domestique, cet appareil peut provoquer des interférences radio.

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive au port suivant. - connecteur NMI LAN Suivez les instructions pour le port ci-dessus.

ATTENTION

Lors de la connexion du connecteur NMI LAN de l'appareil au périphérique, utilisez un câble blindé afin d'empêcher tout dysfonctionnement dû au bruit de rayonnement.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pour obtenir les informations importantes et l'ensemble des termes et conditions de la garantie limitée de Sony applicable à ce produit.

Aperçu

Cet appareil est une carte optionnelle qui est compatible avec la vidéo 4K et convertit dans les deux sens les signaux SDI et les flux vidéo IP envoyés et reçus de quatre lignes d'entrée vidéo et de connecteurs de sortie.

Identification des pièces

1

2

3

4

5

1 Connecteur de sortie de référence 2 Connecteurs NMI (Networked Media Interface) LAN 1 et 2 3 Connecteurs d'entrée/sortie vidéo SDI 1 à 4

Installation

Pour utiliser cet appareil, les réglages doivent être configurés conformément au mode d'emploi. Pour les détails sur l'acquisition du mode d'emploi, contactez votre service après-vente Sony.

Indicateur d'état

Les états actuels de l'appareil sont indiqués par l'état de l'indicateur d'état sur le NXL-FR318 ou NXL-FR316.

Indicateur	Etat Solution
S'allume en vert	Indique que l'appareil fonctionne normalement.	-
Clignote en orange	Indique un avertissement qui n'a pas d'effet immédiat sur le fonctionnement normal.Exemple :Le cycle de remplacement du ventilateur intégré est atteint.Des formats erronés du signal d'entrée vidéo ou une erreur de signal a été détectée.	Vérifiez les câbles connectés à l'appareil et l'état des signaux.Si l'indicateur d'état ne s'allume pas en vert malgré l'absence de problème avec les câbles et les signaux, contactez votre service après-vente Sony.
Clignote en rouge	IIndique qu'une erreur critique affectant le fonctionnement normal s'est produite.Exemple :L'appareil est redémarré en mode récupération.Unue erreur de température s'est produite sur la carte.Unue erreur d'arrêt de ventilateur est détectée.Unue erreur nécessitant le redémarrage de l'appareil est détectée.	Redémarrez l'appareil.Si l'indicateur d'état clignote en rouge de manière répétée après le redémarrage de l'appareil, arrêté l'utilisation de l'appareil et contactez votre service après-vente Sony.

Précautions d'utilisation

Condensation

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Pièces consommables

Le ventilateur est une pièce consommable qui nécessitera un remplacement périodique.

Lorsque vous utilisez l'appareil à température ambiante, le cycle de

remplacement est d'environ 5 ans. Mais, ce cycle de remplacement ne représente qu'une indication et ne garantit pas la durée de vie de ce consommable. Pour plus de détails sur le remplacement de ces pièces, veuillez contacter votre revendeur.

La durée de vie du condensateur électrolytique est de 5 ans environ, sous des températures de fonctionnement normales et pour un usage normal (8 heures par jour, 25 jours par mois). Si l'utilisation dépasse la fréquence d'utilisation normale, la durée de vie peut être réduite en conséquence.

Précautions pour les dispositifs activés par réseau

Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.

Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l'appareil. Avant de connecter l'appareil au réseau, vérifiez que le réseau est bien protégé.

Cette unité est équipée d'une fonction de maintenance exécutée via un réseau. La maintenance peut être exécutée avec votre consentement.

Pour des raisons de sécurité, lors de l'utilisation de cet appareil connecté au réseau, il est fortement recommandé d'accéder à la fenêtre de commande via un navigateur Web et de modifier la limitation d'accès des valeurs d'usine préréglées.

Il est recommandé de définir un mot de passe avec une chaîne de caractères suffisamment longue, difficile à deviner par les autres, et de le stocker en toute sécurité.

Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l'état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d'utiliser l'appareil ou d'exécuter des programmes malveillants.

Ce produit est utilisé avec une ligne louée ou une connexion intranet. Ne vous connectez pas à un réseau externe, car des problèmes de sécurité pourraient survenir.

Specifications

Spécifications générales

Alimentation CC 12 V (fourni par le NXL-FR318/NXL-FR316)

Consommation électrique

Dimensions Carte principale: 114,5 × 16,15 × 275,8 mm (4 58 × 2132 × 10 7ρ₀ )(L × H × P)

Carte du connecteur : 131 × 17,68 × 117,25 mm (5 ¹/4 × ²³/32 ×

4³ / ₈ po.)(L × H × P)

Poids Carte principale : 220 g (7,8 on.)

Carte du connecteur : 150 g (5,3 on.)

Température de fonctionnement garantie : 5 °C à 40 °C (41 °F à 104 °F)

Température de performance garantie : 10 °C à 35 °C (50 °F à

95°F)

Température de stockage : -20 °C à +60 °C (-4 °F à +140 °F)

Spécifications E/S

SDI

Connecteur DIN 1.0/2.3 75 Ω

Nombre de lignes

1

Formats du signal

Signal sync a trois niveaux HD, signal de sa PAL), signal SYNC (NTSC PAL)

NMI LAN

Connecteur SFP+

Nombre de lignes

Formats du signal

10GBASE-** (dépendant du module émetteur-récepteur SFP+)

Pour plus de détails sur les modules émetteurs-récepteurs SFP+,

contactez votre service après-vente Sony.

Accessoires fournis

Mode d'emploi (1)

La conception et les spécifications sont sujettes à des modifications sans préavis.

Ce produit utilise des composants de logiciels libres (Open Source Software ou OSS). Pour des informations détaillées sur la licence, reportez-vous au manuel d'installation.

Remarques

- Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

- Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces

- Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.
