Type de produit	Alimentation PC
Marque	DeepCool
Modèle	PK550D
Puissance nominale	550 W
Format	ATX
Tension d'entrée	100-240 V AC
Fréquence	50-60 Hz
Connecteur principal	20+4 broches (amovible 4 broches)
Connecteur CPU	2 × (4+4) broches
Connecteur PCI-E	2 × (6+2) broches
Connecteurs SATA	7
Connecteurs périphériques 4 broches	3 ou 4 selon configuration
Dimensions (L × l × H)	150 × 140 × 86 mm
Poids	Environ 1,8 kg
Protections intégrées	OVP, UVP, OCP, OPP, SCP
Ventilateur	120 mm
Niveau sonore	< 25 dBA
Température de fonctionnement	0-40 °C
Garantie	3 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas ouvrir le boîtier, risque d'électrocution
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV
Informations générales	Alimentation non modulaire, câbles fixes

FOIRE AUX QUESTIONS - PK550D DeepCool

Comment installer l'alimentation DeepCool PK550D ?

Assurez-vous que le cordon d'alimentation CA n'est pas branché. Suivez le manuel du boîtier pour fixer l'alimentation avec les vis fournies. Branchez les câbles : 24 broches (20+4) sur la carte mère, (4+4) broches CPU, SATA sur les disques, et PCI-E (6+2) sur la carte graphique si nécessaire.

Quels sont les connecteurs fournis avec le PK550D ?

L'alimentation est livrée avec : 1 connecteur principal 20+4 broches, 2 connecteurs CPU (4+4) broches, 2 connecteurs PCI-E (6+2) broches, 7 connecteurs SATA (répartis sur deux câbles) et 3 ou 4 connecteurs périphériques 4 broches selon les versions.

Mon PC ne s'allume pas après l'installation, que faire ?

Vérifiez que l'interrupteur à l'arrière de l'alimentation est sur I. Assurez-vous que tous les câbles sont bien enfoncés, notamment le 24 broches et le CPU. Testez avec une autre prise secteur. Si le problème persiste, l'alimentation pourrait être défectueuse.

L'alimentation DeepCool PK550D est-elle modulaire ?

Non, le PK550D est une alimentation non modulaire : tous les câbles sont fixés en usine. Il faut gérer les câbles excédentaires dans le boîtier. Les modèles modulaires de DeepCool portent souvent la mention 'M' comme PK550M.

Quelle est la puissance maximale délivrée sur le rail +12V ?

Le PK550D peut délivrer jusqu'à 45 A sur le rail +12V, soit 540 W, ce qui permet d'alimenter la plupart des cartes graphiques milieu de gamme.

Cette alimentation est-elle silencieuse ?

Oui, le ventilateur de 120 mm est conçu pour un fonctionnement silencieux. À faible charge, il peut être presque inaudible. Le niveau sonore annoncé est inférieur à 25 dBA.

Comment nettoyer l'alimentation PK550D ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec et non pelucheux pour essuyer le boîtier. Pour la grille du ventilateur, un petit pinceau ou un aspirateur à faible puissance peut être utilisé. Évitez tout liquide.

Puis-je remplacer le ventilateur de l'alimentation ?

Il n'est pas recommandé de remplacer le ventilateur car l'ouverture du boîtier expose à des risques d'électrocution et annule la garantie. En cas de bruit anormal, contactez le service après-vente DeepCool.

Cette alimentation est-elle compatible avec ma carte mère ?

Le PK550D est compatible avec toutes les cartes mères ATX standards. Il fournit un connecteur 20+4 broches et deux connecteurs CPU (4+4) pour les cartes mères à double alimentation CPU. Pour les cartes mères anciennes avec 20 broches, le connecteur amovible permet l'adaptation.

Où puis-je trouver le manuel d'utilisation du PK550D ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez le télécharger ou demander une traduction dans votre langue. Il contient les schémas de câblage et les consignes de sécurité.

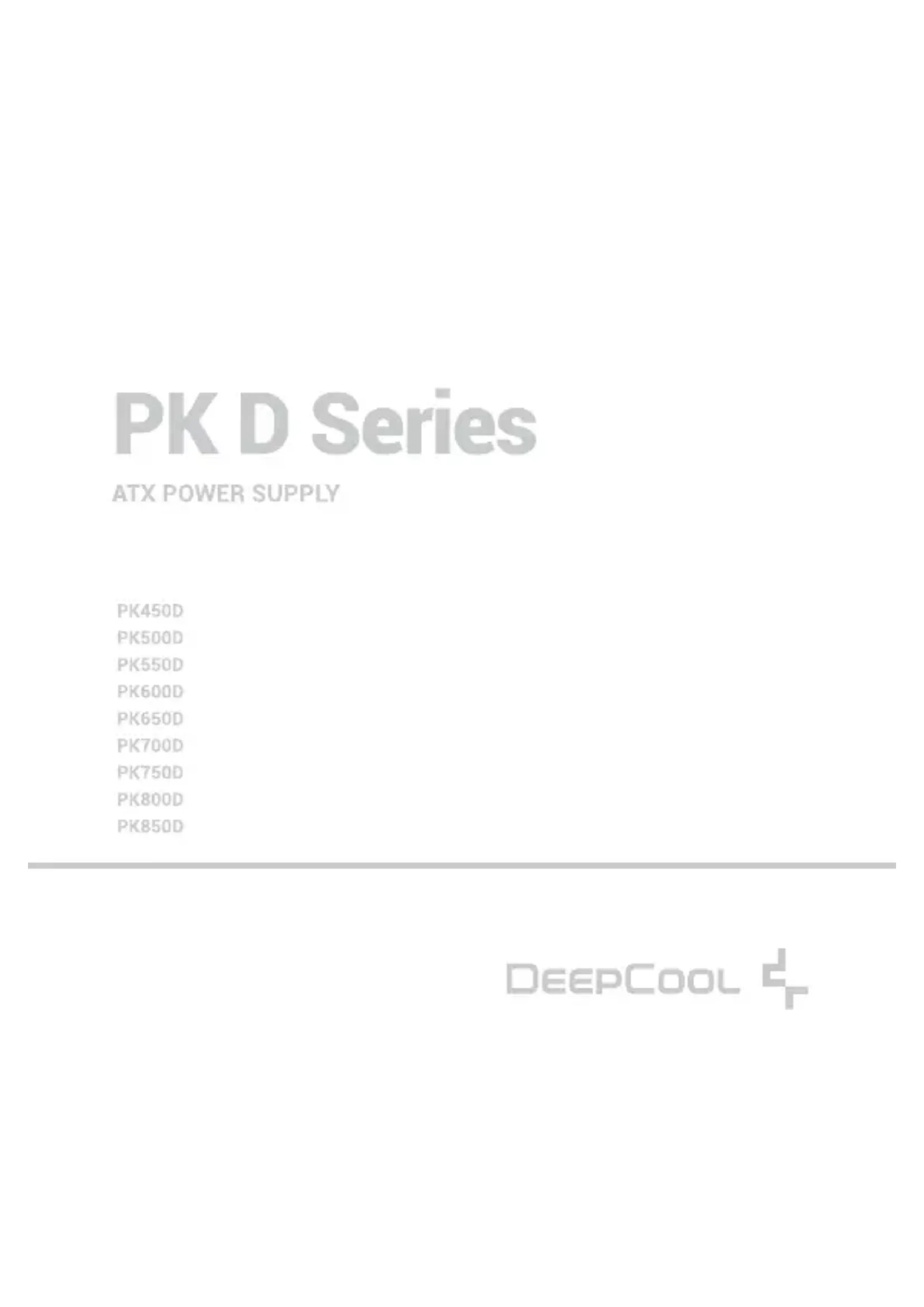

MODE D'EMPLOI PK550D DeepCool

A Bloc d'alimentation

B Connecteur d'alimentation principal (20 + 4) broches ×1

C CPU(4+4) broches x 1

D CPU(4+4) broches x 2

PCI-E(6+2) broches x 2

Périphérique SATA x 3

6 Périphérique SATA x 4

H Périphérique 4 broches ×3

1 Périphérique 4 broches ×4

Vis de montage

K Cordon d'alimentation CA

IT

A Alimentatore

FR Assurez-vous que le cordon d'alimentation CA du bloc d'alimentation n'est pas connecté.

FR Suivez le manuel d'utilisation du boîtier pour effectuer l'installation d'un bloc d'alimentation, et installez l'unité avec les vis de montage fournies.

FR Le câble de la carte mère à 24 broches a un connecteur amovible à 4 broches, qui permet de prendre en charge les prises de courant à 24 broches et à 20 broches sur la carte mère.

FR Connectez le câble CPU (4 + 4) broches à la carte mère.

ES Conecte el cable Pin (4+4) de la CPU a la placa base.

FR Connectez le câble périphérique à la prise d'alimentation du disque dur et du CD-ROM / DVD-ROM.

FR Connectez le câble SATA à la prise d'alimentation du SSD SATA ou du disque dur.

FR Connectez le câble à (6 + 2) broches PCI-E à la prise d'alimentation de la carte graphique PCI-E (si nécessaire).
