PK650D - Alimentation PC DeepCool - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	DeepCool
Modèle	PK650D
Puissance nominale	650 W
Format	ATX
Connecteur principale carte mère	20+4 broches (amovible)
Connecteur CPU	2× (4+4) broches
Connecteurs PCI-E	2× (6+2) broches
Connecteurs SATA	7 (3+4)
Connecteurs périphériques 4 broches	7 (3+4)
Dimensions (approx.)	150 × 140 × 86 mm
Poids (approx.)	1,6 kg
Ventilateur	1× 120 mm
Protections intégrées	OVP, UVP, OCP, OPP, SCP
Entretien et nettoyage	Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon sec ou une bombe à air comprimé pour dépoussiérer.
Sécurité	Ne pas ouvrir le boîtier. Ne pas exposer à l'humidité. Toujours débrancher avant manipulation.
Pièces détachées et réparabilité	Le câble d'alimentation secteur est remplaçable. Les autres composants ne sont pas réparables par l'utilisateur.
Accessoires inclus	Cordon d'alimentation CA, vis de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - PK650D DeepCool

Comment installer l'alimentation DeepCool PK650D dans mon boîtier ?

Suivez le manuel du boîtier pour l'emplacement, puis fixez l'alimentation avec les vis de montage fournies. Assurez-vous que le cordon d'alimentation CA est débranché pendant l'installation.

Quels connecteurs sont inclus avec le PK650D ?

Le PK650D est livré avec un connecteur principal 20+4 broches, deux connecteurs CPU 4+4 broches, deux connecteurs PCI-E 6+2 broches, sept connecteurs SATA et sept connecteurs périphériques 4 broches.

Puis-je utiliser le connecteur PCI-E 6+2 broches pour une carte graphique nécessitant 8 broches ?

Oui, le connecteur 6+2 broches permet de configurer 6 ou 8 broches selon le besoin de votre carte graphique.

Comment brancher le câble CPU ?

Connectez le câble CPU (4+4) broches à la prise correspondante sur la carte mère. Si votre carte mère nécessite 4 broches, vous pouvez séparer le connecteur.

Le connecteur principal 24 broches peut-il être utilisé sur une carte mère à 20 broches ?

Oui, le connecteur 24 broches possède une partie amovible de 4 broches pour s'adapter aux cartes mères à 20 broches.

Quelle est la puissance totale de l'alimentation PK650D ?

La puissance nominale est de 650 watts, suffisante pour la plupart des configurations grand public.

L'alimentation est-elle compatible avec les boîtiers ATX standards ?

Oui, le PK650D est au format ATX et s'adapte à la majorité des boîtiers compatibles ATX.

Comment entretenir mon alimentation PK650D ?

Débranchez l'alimentation et utilisez un chiffon sec ou une bombe à air comprimé pour retirer la poussière des grilles d'aération. Ne jamais ouvrir le boîtier.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation CA est bien branché et que l'interrupteur (si présent) est en position I. Assurez-vous que tous les connecteurs sont correctement enfichés.

Où trouver des pièces de rechange pour le PK650D ?

Seul le câble d'alimentation secteur est standard et remplaçable. Pour tout autre problème, contactez le support DeepCool.

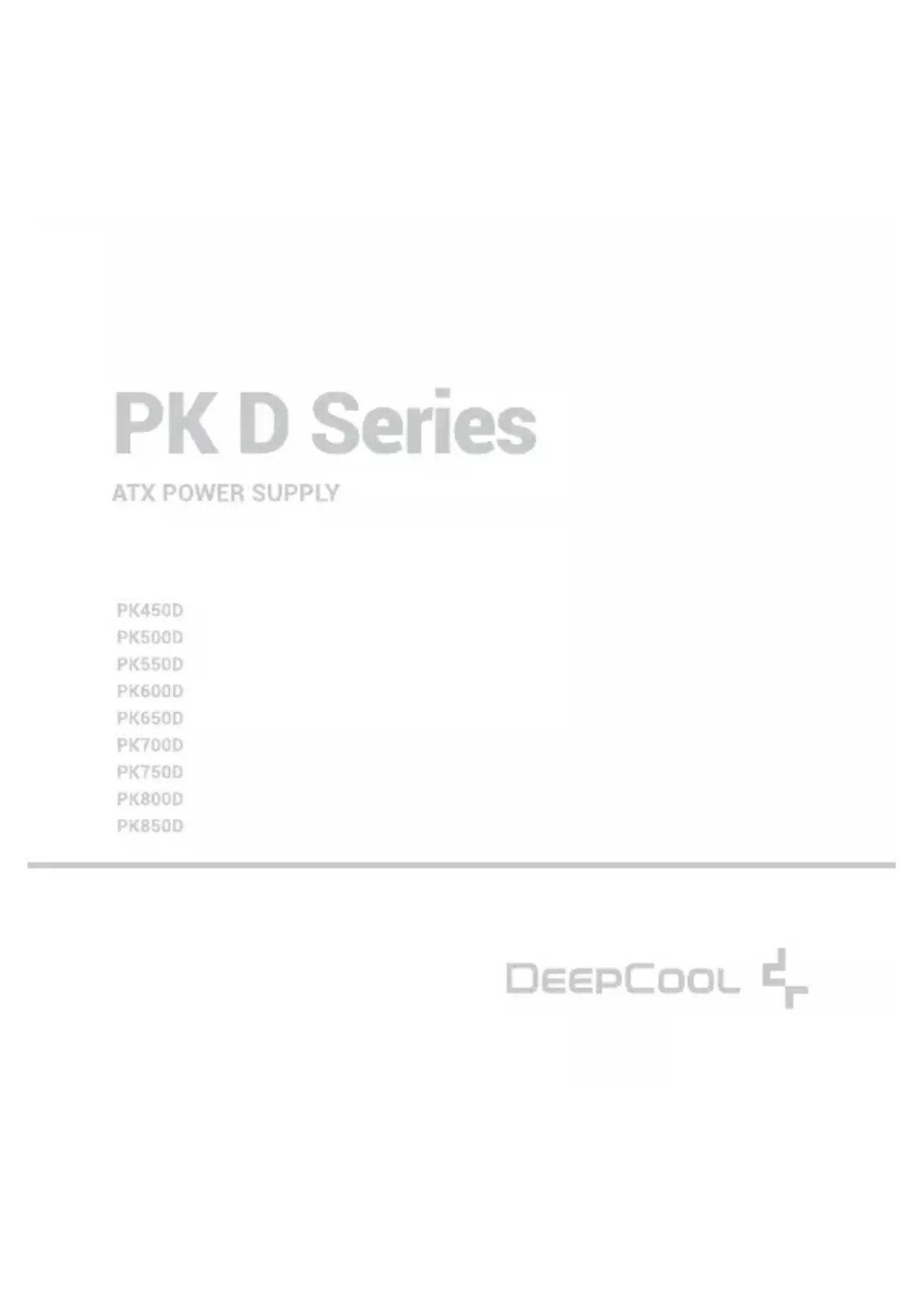

MODE D'EMPLOI PK650D DeepCool

A Bloc d'alimentation

B Connecteur d'alimentation principal (20 + 4) broches ×1

G CPU(4+4) broches x 1

D CPU(4+4) broches x 2

PCI-E(6+2) broches x 2

Périphérique SATA x 3

6 Périphérique SATA x 4

H Périphérique 4 broches ×3

1 Périphérique 4 broches ×4

Vis de montage

K Cordon d'alimentation CA

IT

A Alimentatore

FR Assurez-vous que le cordon d'alimentation CA du bloc d'alimentation n'est pas connecté.

FR Suivez le manuel d'utilisation du boîtier pour effectuer l'installation d'un bloc d'alimentation, et installez l'unité avec les vis de montage fournies.

FR Le câble de la carte mère à 24 broches a un connecteur amovible à 4 broches, qui permet de prendre en charge les prises de courant à 24 broches et à 20 broches sur la carte mère.

FR Connectez le câble CPU (4 + 4) broches à la carte mère.

ES Conecte el cable Pin (4+4) de la CPU a la placa base.

FR Connectez le câble périphérique à la prise d'alimentation du disque dur et du CD-ROM / DVD-ROM.

FR Connectez le câble SATA à la prise d'alimentation du SSD SATA ou du disque dur.

FR Connectez le câble à (6 + 2) broches PCI-E à la prise d'alimentation de la carte graphique PCI-E (si nécessaire).
