Caractéristiques	Détails
Type de produit	Barre de son
Puissance de sortie	320 W
Canaux audio	3.1.2 canaux
Technologie audio	DTS:X, Dolby Atmos
Connectivité	HDMI, Bluetooth, Wi-Fi
Dimensions (L x H x P)	1220 x 57 x 135 mm
Poids	3.5 kg
Utilisation	Idéale pour améliorer l'expérience audio des téléviseurs et des systèmes de home cinéma
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec l'alimentation fournie
Informations générales	Compatible avec les assistants vocaux, mise à jour via le Wi-Fi

FOIRE AUX QUESTIONS - S77S LG

Comment connecter ma barre de son LG S77S à ma télévision ?

Vous pouvez connecter votre barre de son LG S77S à votre télévision via un câble HDMI ARC, un câble optique ou via Bluetooth. Assurez-vous que la sortie audio de la télévision est réglée sur la barre de son.

La barre de son ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez de réinitialiser la barre de son en débranchant le cordon d'alimentation pendant environ 10 secondes, puis rebranchez-le.

Pourquoi le son de ma barre de son est-il faible ?

Assurez-vous que le volume de la barre de son est réglé correctement et que le volume de la source audio (télévision, lecteur de musique, etc.) est également élevé. Vérifiez également les paramètres de son de votre appareil source.

Comment mettre à jour le firmware de la barre de son LG S77S ?

Vous pouvez mettre à jour le firmware via l'application LG Sound Bar ou en vous rendant sur le site web de LG et en suivant les instructions pour télécharger la mise à jour sur une clé USB.

La connexion Bluetooth ne fonctionne pas, que faire ?

Assurez-vous que la barre de son est en mode de couplage Bluetooth. Vérifiez également que l'appareil que vous essayez de connecter est suffisamment proche et que le Bluetooth est activé sur cet appareil.

Comment réinitialiser ma barre de son LG S77S aux paramètres d'usine ?

Pour réinitialiser la barre de son, appuyez et maintenez enfoncé le bouton 'Volume -' et le bouton 'Source' simultanément pendant environ 5 secondes jusqu'à ce que l'écran affiche 'RESET'.

La barre de son n'émet pas de son, que faire ?

Vérifiez que la barre de son est correctement connectée à la source audio et que le mode audio est correctement sélectionné. Assurez-vous également que le câble audio est en bon état et bien inséré.

Comment utiliser le mode surround sur la barre de son ?

Pour activer le mode surround, utilisez la télécommande et appuyez sur le bouton 'Surround' ou accédez aux paramètres audio via l'application LG Sound Bar pour sélectionner le mode de son souhaité.

Puis-je utiliser la barre de son avec des appareils non LG ?

Oui, la barre de son LG S77S peut être utilisée avec n'importe quel appareil compatible via HDMI, optique ou Bluetooth, quel que soit le fabricant.

MODE D'EMPLOI S77S LG

Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le pour référence ultérieure.

Modèle

S77S (S77S, SPS7-W)

Guide rapide de la barre de son

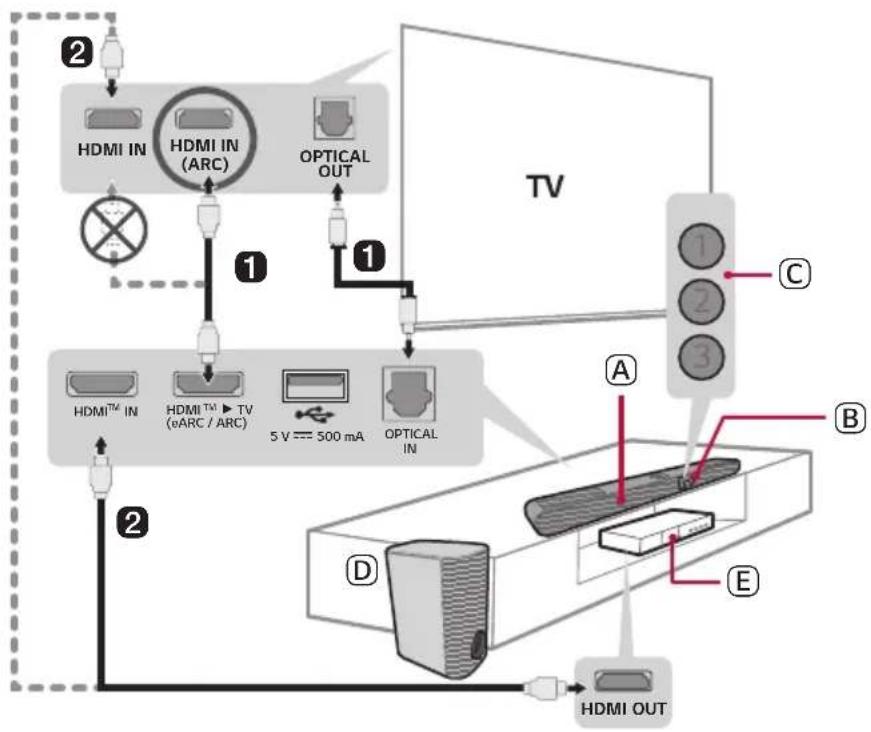

Installation et utilisation de l'appareil

1 Connectez la barre de son à votre téléviseur à l'aide d'un câble optique ou d'un câble HDMI.

A Barre de son
B Récepteur de télécommande
© Voyants à DEL de l'état (①②③)
D Caisson de basses sans fil : installez-le près de la barre de son.
E Périphérique externe – (lecteur Blu-ray, console de jeu, etc.)

2 Si vous utilisez un périphérique externe (p. ex. décodeur, lecteur Blu-ray, console de jeu, etc.), connectez-le à la barre de son ou au téléviseur à l'aide d'un câble HDMI.
3 Branchez l'alimentation dans l'ordre suivant : caisson de basses sans fil → barre de son. Mettez ensuite la barre de son sous tension. Lorsque la connexion est automatiquement établie avec la barre de son, les voyants à DEL du caisson de basses sans fil s'allument en vert.

4 Utilisation de l'appareil avec votre téléviseur (→ Voir « Connexion à l'aide d'un câble optique », « Connexion au LG Sound Sync (sans fil) », « Connexion à l'aide d'un câble HDMI », « Connexion d'un périphérique externe par HDMI A » aux pages 26, 28, 29, 31.)

① Appuyez sur le bouton Fonction e à plusieurs reprises jusqu'à ce que le voyant à DEL 1 s'allume en blanc. Si vous utilisez un périphérique externe connecté à HDMI™ IN sur la barre de son, appuyez plusieurs fois sur le bouton Fonction e jusqu'à ce que le voyant à DEL 3 s'allume en blanc.
② Dans les paramètres de votre téléviseur, réglez le haut-parleur de sortie sur [HDMI ARC], [Optique] ou [Haut-parleur externe].

5 Connexion de l'appareil à votre téléphone intelligent par Bluetooth (→ Voir « Connexion par Bluetooth » à la page 35.)

① Appuyez sur le bouton Paramètres sur votre téléphone intelligent et sélectionnez Bluetooth. Activez la fonction Bluetooth. (☐ Désactivée > ☐ Activée)
② Appuyez sur le bouton Jumeler Bluetooth Ⓥ. Après un moment, le voyant à DEL 2 clignote en bleu.
③ Recherchez et sélectionnez la barre de son sur votre téléphone intelligent. Le produit devrait s'afficher comme « LG S77S(XX) ».
④ Lorsque le produit est connecté à votre téléphone intelligent par Bluetooth, le voyant à DEL 2 s'allume en bleu.

6 Connexion à l'application LG Sound Bar (→ Voir « Connexion avec un téléphone intelligent via l'application LG Sound Bar » à la page 38.)

① Trouvez et installez l'application LG Sound Bar dans Google Play ou l'App Store à partir de votre téléphone intelligent.
② Vous pouvez obtenir plus d'informations concernant son utilisation en sélectionnant [Aide] dans [Configuration].

Connexion manuelle de la barre de son au caisson de basses sans fil (→ Voir « Connexion manuelle du caisson de basses sans fil » à la page 8.)

Si vous voyez un voyant rouge sur le caisson de basse sans fil, cela signifie que la barre de son n'est pas connectée au caisson de basse. Si c'est le cas, connectez-les dans l'ordre suivant :

① Appuyez sur le bouton Alimentation 📍 sur la barre de son pour l'éteindre.
② Appuyez sur le bouton PAIRING au dos du caisson de basses sans fil. Vérifiez si chaque voyant à DEL clignote en vert.
- Si vous voyez toujours un voyant à DEL rouge sur le caisson de basses sans fil, appuyez à nouveau sur le bouton à l'arrière du caisson de basses et maintenez-le enfoncé.
③ Appuyez sur le bouton Alimentation 📍 sur la barre de son pour l'allumer.
④ Lorsque la connexion est établie, vous verrez un voyant à DEL vert sur le caisson de basses sans fil.

Guide rapide de la barre de son

2 Installation et utilisation de l'appareil

Installation

6 Connexion de l'appareil

Exploration de l'appareil

13 Devant
18 Arrière
19 Exploration de la télécommande

Différents réglages pratiques

22 Des fonctions pratiques

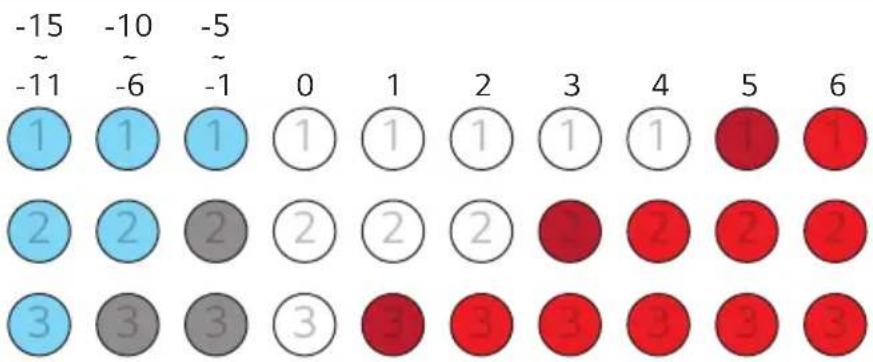

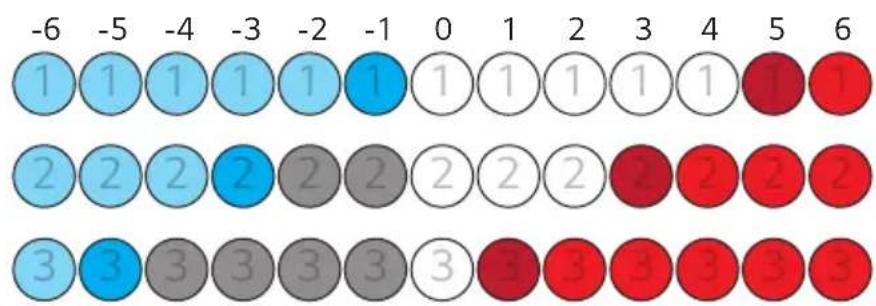

23 Comment modifier les paramètres
24 Réglage du son
25 Fonction de retour vocal

Connexion à un téléviseur

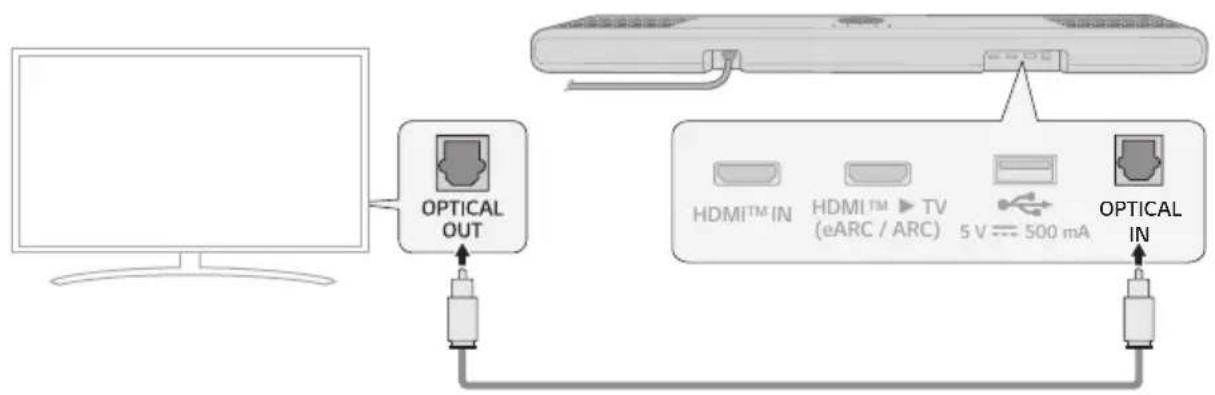

26 Connexion à l'aide d'un câble optique
28 Connexion au LG Sound Sync (sans fil)

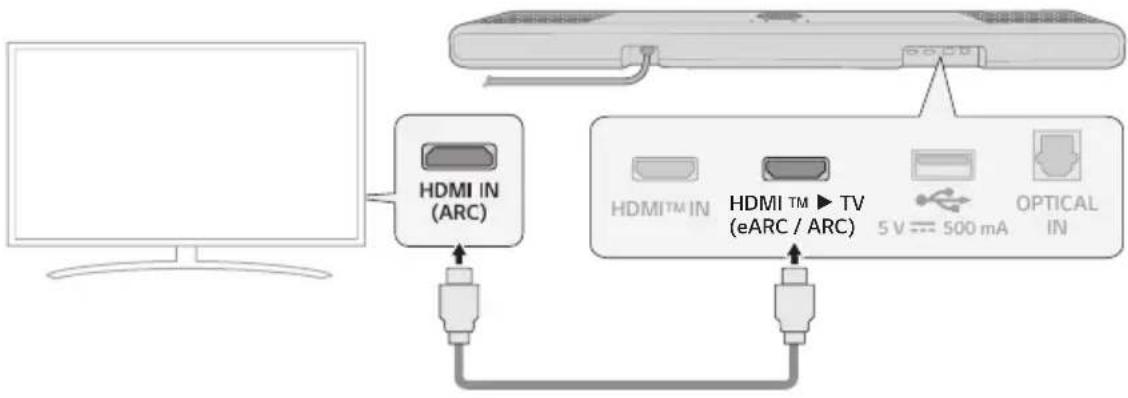

29 Connexion à l'aide d'un câble HDMI

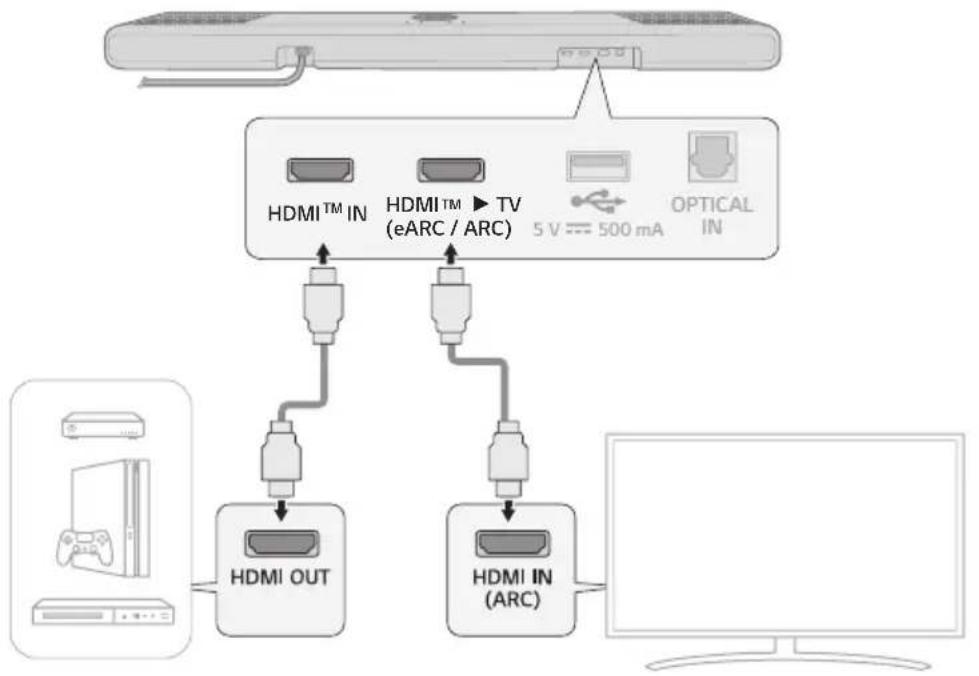

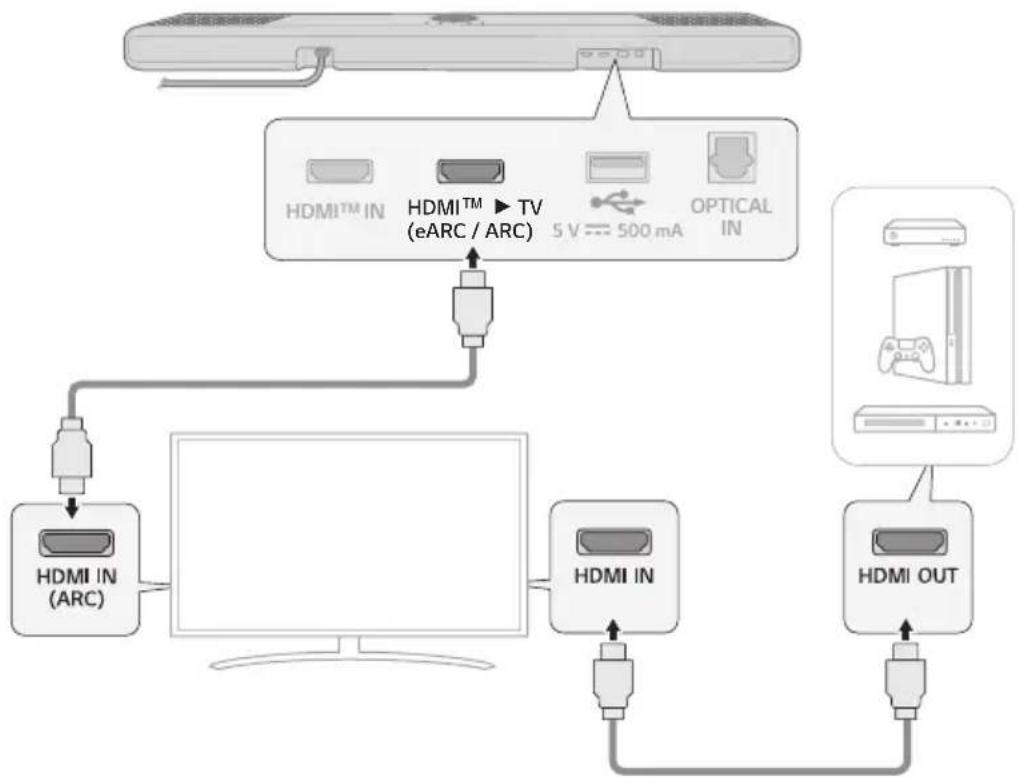

Connexion à un périphérique externe

31 Connexion à l'aide d'un câble HDMI

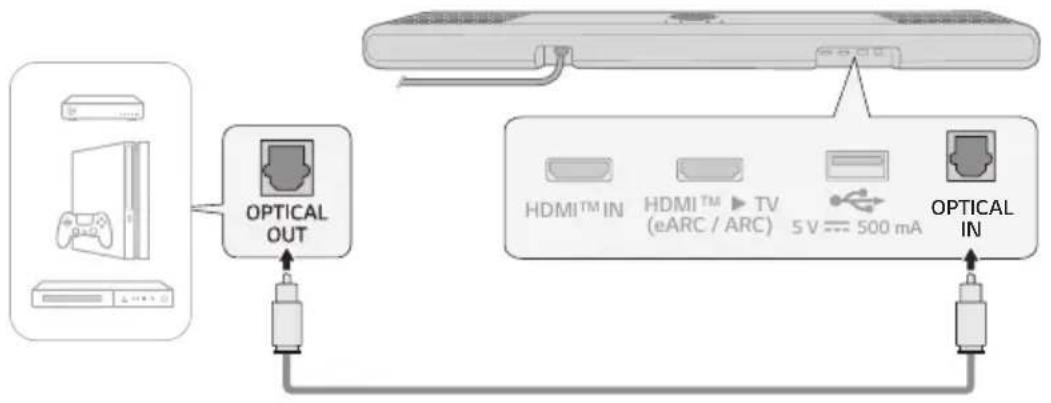

34 Connexion à l'aide d'un câble optique

Utilisation du produit comme système de son

35 Connexion par Bluetooth
38 Connexion avec un téléphone intelligent via l'application LG Sound Bar

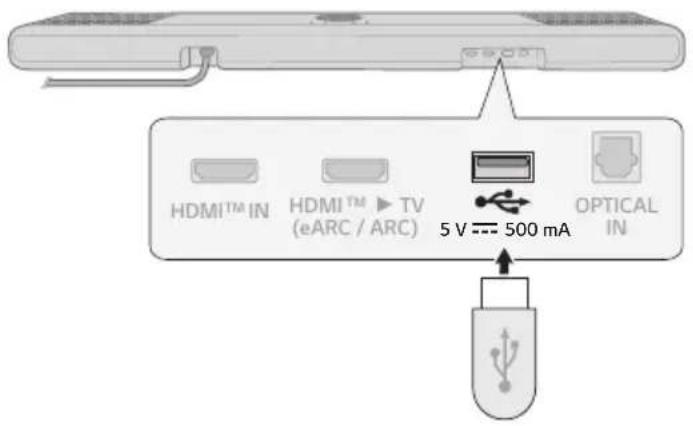

40 Connexion d'un périphérique de stockage USB

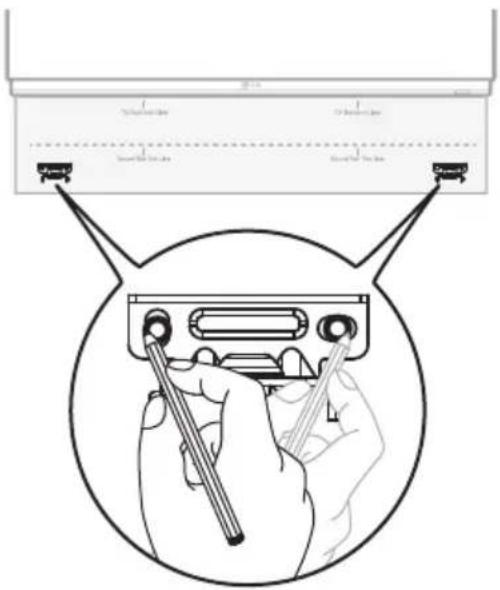

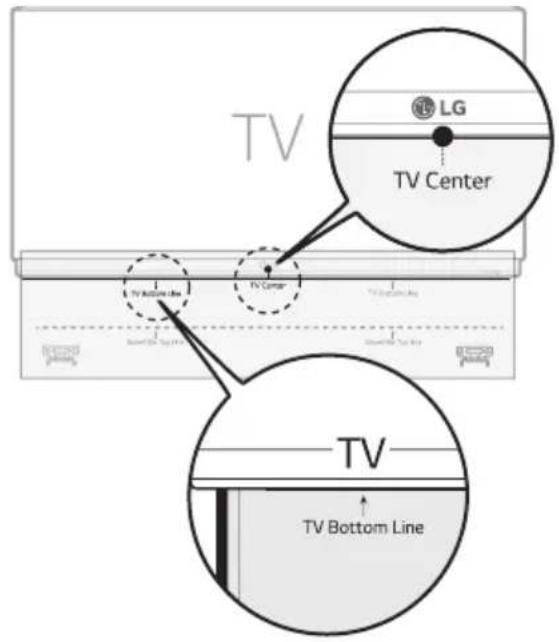

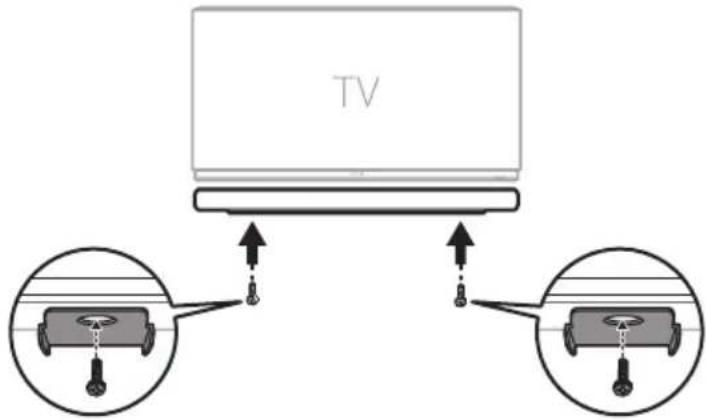

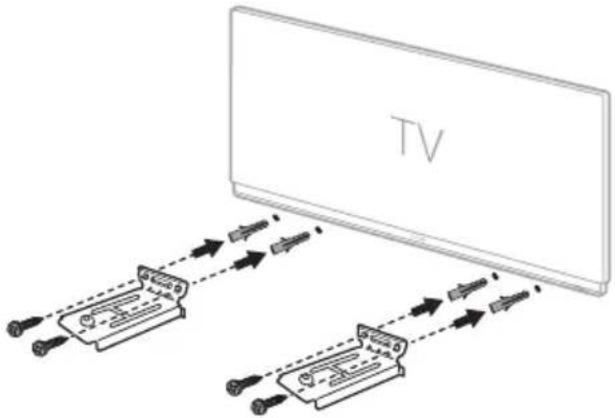

Montage de l'appareil sur un mur

43 Vérification avant le montage sur un mur

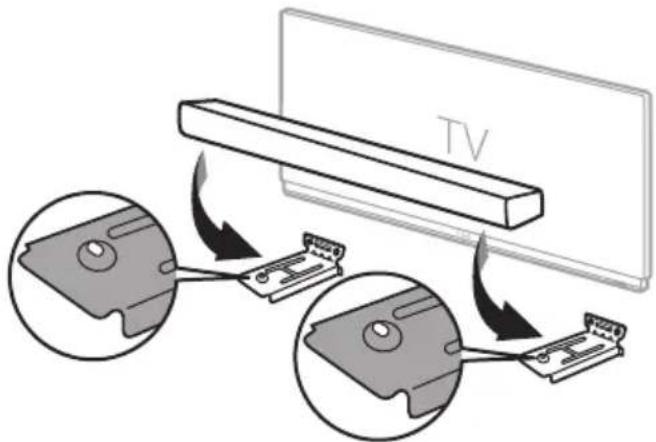

45 Montage de l'appareil sur un mur

Mesures de sécurité

47 Sécurité et réglementation
50 La prévention d'une mauvaise utilisation du produit

Avant de signaler un dysfonctionnement de l'appareil

54 Dépannage

Annexe

57 Caractéristiques techniques
59 Marques déposées et licences
61 Manipulation de l'appareil

Installation

Connexion de l'appareil

Vous pouvez profiter d'un son plus riche en connectant la barre de son au caisson de basses sans fil.

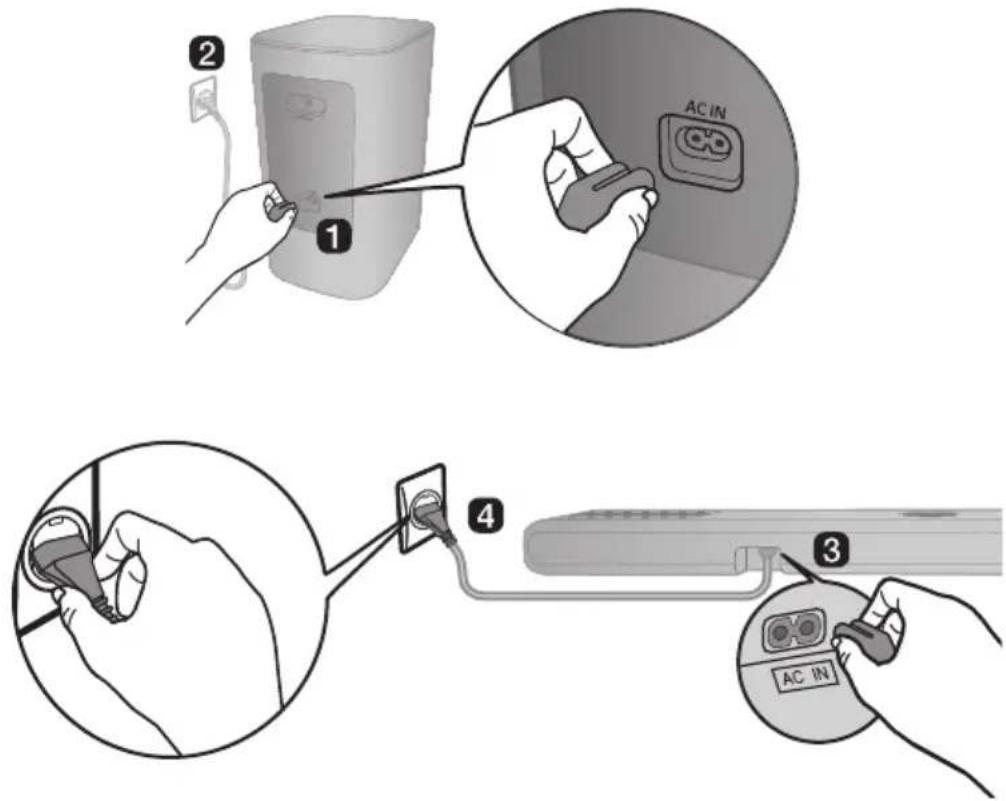

Connexion automatique du caisson de basses sans fil

Une fois que l'installation est terminée, le caisson de basses sans fil sera automatiquement connecté à la barre de son. Connectez la barre de son au caisson de basses dans l'ordre suivant.

1 Branchez le cordon d'alimentation sur le caisson de basses sans fil.
2 Branchez le cordon d'alimentation connecté au caisson de basses sans fil sur une prise.
3 Branchez le câble d'alimentation dans la barre de son.
4 Branchez le câble d'alimentation connecté à la barre de son dans une prise de courant.
5 Appuyez sur le bouton Alimentation ⏻ de la barre de son pour la mettre sous tension.

6 Lorsque la connexion est automatiquement établie, vous verrez le voyant du caisson de basses sans fil s'allumer en vert.

Vérification de la connexion avec la DEL du caisson de basses sans fil

Vous pouvez vérifier l'état de la connexion en regardant la DEL sur le caisson de basses sans fil.

Couleur de la DEL État

Vert clignotant Connexion en cours

Vert Connexion réussie

Rouge Mauvaise connexion, ou bien le caisson de basses est en attente

Éteint Le cordon d'alimentation n'est pas branché.

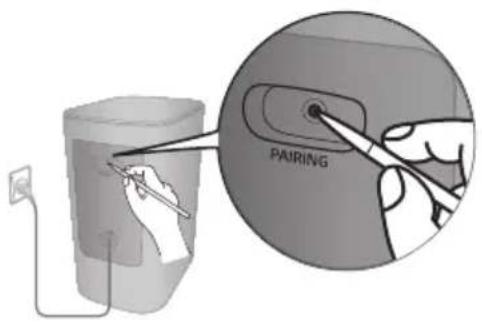

Connexion manuelle du caisson de basses sans fil

Si vous voyez un voyant rouge sur le caisson de basses sans fil, cela signifie que la barre de son n'est pas connectée au caisson de basses. Si c'est le cas, connectez-les dans l'ordre suivant.

1 Appuyez sur le bouton Alimentation de la barre de son pour la mettre hors tension.
2 Appuyez sur le bouton PAIRING sur le caisson de basses sans fil. Vérifiez si le voyant du caisson de basses clignote en vert. Si vous voyez toujours une DEL rouge au dos du caisson de basses sans fil, appuyez de nouveau sur le bouton au dos du caisson de basses et maintenez-le enfoncé.

PAIRING

3 Appuyez sur le bouton Alimentation de la barre de son pour la mettre sous tension.
4 Lorsque la connexion est établie, vous verrez le voyant lumineux du caisson de basses sans fil s'allumer en vert.

√ Remarques

• Installez la barre de son le plus près possible du caisson de basses sans fil. Plus la distance entre la barre de son et le caisson de basses sans fil est petite, meilleure est la qualité du son.
  • Assurez-vous qu'il n'y a pas d'obstacles entre la barre de son et le caisson de basses sans fil.
• Pour éviter les interférences sans fil, maintenez une distance d'au moins 1 m (3,3 pi) entre la barre de son, ou le caisson de basses sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (p. ex. les routeurs sans fil, les fours à micro-ondes, etc.).

> 1 m (3,3 pi) > 1 m (3,3 pi)

Configuration du son ambiophonique

La fonction de son ambiophonique vous permet d'entendre un son 3D immersif produit par plusieurs canaux audio à partir des haut-parleurs, indépendamment des canaux de l'enregistrement original.

Par exemple, si vous écoutez de la musique enregistrée dans des canaux 2.0 avec des effets sonores standard, vous pourrez constater la différence suivante.

Lorsque le son ambiophonique est désactivé

Lorsque le son ambiophonique est activé

√ Remarque

• Les haut-parleurs sont placés comme suit.

① Haut-parleurs avant
② Haut-parleur central
③ Haut-parleurs supérieurs pour le son en hauteur
④ Haut-parleurs centraux supérieurs pour le son en hauteur
⑤ Caisson de basses

Mise en marche et arrêt du son ambiophonique

1 Appuyez sur le bouton Paramètres La DEL 2 clignote en blanc.

2 Lorsque la DEL 2 clignote, appuyez trois fois sur le bouton Droite pour choisir le réglage du son surround.

3 Pendant que la DEL 2 clignote, appuyez sur le bouton Haut/Bas. Si le réglage du son ambiophonique est activé, la DEL 1 clignote en blanc. Si le réglage du son ambiophonique est désactivé, la DEL 3 clignote en blanc.

Son du haut-parleur basé sur les canaux d'entrée

Effets sonores
Entrée Sortie
AI SOUND PRO
Son personnalisé avec intelligence artificielle
2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux
STANDARD
Vous pouvez profiter d’un son optimisé.
2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux
MUSIC
Vous pouvez profiter d’un meilleur son optimisé pour la musique.
2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux
CINEMA
Son 3D cinématographique
2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux

CLEAR VOICE

La fonction Voix claires améliore la qualité du son de la voix

2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux

SPORTS

Son réaliste comme dans un stade

2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux

GAME

Son optimisé pour le jeu

2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux

BASS BLAST (BASS BLAST+)

Son avec basses amplifiées

2.0 canaux
5.1 canaux
7.1 canaux ou plus
7.1.4 canaux

Exploration de l'appareil

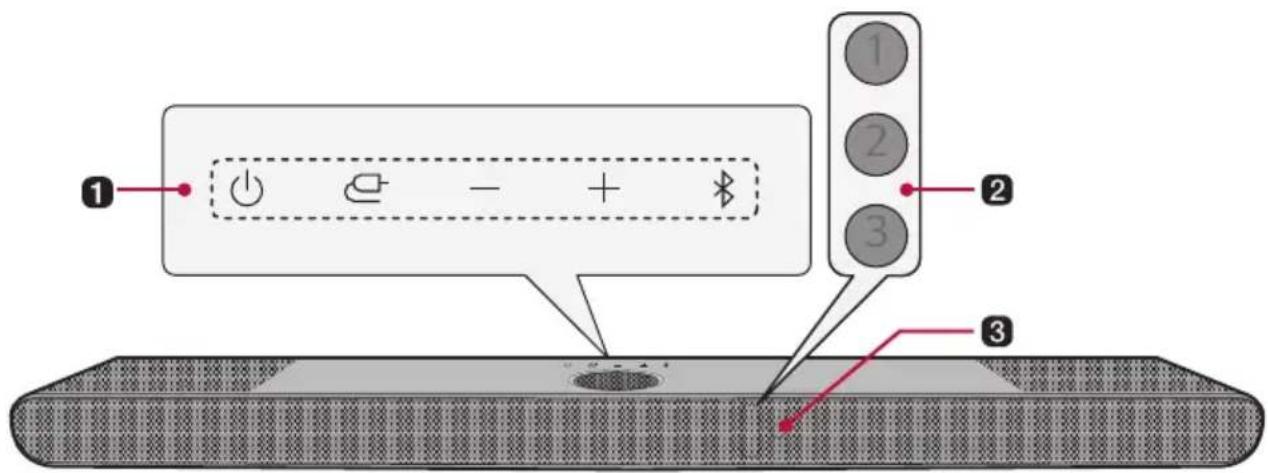

Devant

Appuyez plusieurs fois sur le bouton pour sélectionner la fonction ou le mode d'entrée souhaité.

• Optique/ARC : Connecte l'appareil à un téléviseur qui prend en charge un câble optique, ARC, E-ARC ou LG Sound Sync
• Bluetooth

- Connecte l'appareil par Bluetooth

- Connecte l'appareil à un téléviseur qui prend en charge LG Sound Sync (sans fil)

• HDMI : Connecte l'appareil à un port d'entrée HDMI
• USB : Connecte l'appareil à un dispositif de stockage USB

Volume ⊖ +

Règle le volume.

Jumeler Bluetooth

Ceci vous permet de jumeler votre appareil Bluetooth comme un téléphone intelligent à cet appareil pendant trois minutes. (→ Voir « Connexion par Bluetooth » à la page 35.)

② Voyants à DEL de l'état

Les options telles que le mode d'entrée et le volume s'allument. (→ Voir « Voyants à DEL de l'état » à la page 13.)

- Le voyant d'état peut être contrôlé en tant qu'automatique, éteint et allumé. (→ Voir « Affichage » à la page 21.)

3 Récepteur de la télécommande

Reçoit les signaux sans fil de la télécommande.

√ Remarque

- Pour réduire la consommation d'énergie, l'appareil s'éteint automatiquement après 15 minutes sans signal d'entrée provenant d'un dispositif externe.

Allumé (blanc, orange, bleu, violet, vert, jaune, rouge)

Éteint

Clignotant

Mise sous tension/mise hors tension

1 2 3

La DEL 1 clignote en rouge.

Réglage du volume

1 1 1 2 2 2 3 3 3

- Augmenter le volume : Les voyants deviennent plus brillantes et s'allument une par une.

- Baisser le volume : Les voyants s'assombrissent et s'éteignent un par un.

• Le volume atteint le maximum, tous les voyants clignotent en rouge.

• Le volume atteint le minimum, tous les voyants s'éteignent.

- Si vous appuyez sur le bouton Haut/Bas même lorsque le niveau a atteint le maximum ou le minimum, la DEL de la fonction actuelle clignote 3 fois.

• La couleur de la DEL change en fonction du niveau de volume.

• 1-33: Vert

• 34-66:Jaune

67-99: Rouge

Mise en sourdine

1 2 3

Toutes les DEL clignotent en orange.

Function

OPTIQUE/HDMI ARC

La DEL 1 s'allume en blanc.

Bluetooth prêt

La DEL 2 clignote en bleu.

Bluetooth

La DEL 2 s'allume en bleu.

2 3

Les autres boutons

La DEL 2 clignote une fois en rouge lorsque vous appuyez sur le bouton Effets Sonores 📞, Information ⋯, Haut/Bas / Gauche/Droite 🌐, Lecture/Pause 🌐

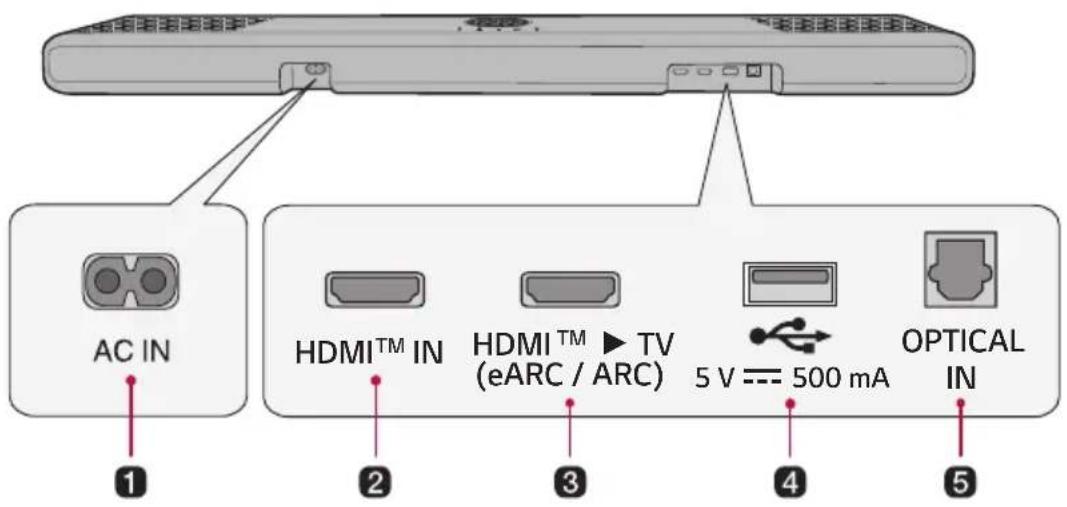

| Arrière

AC IN HDMI™ IN HDMI™ ▶ TV (eARC / ARC) 5 V = 500 mA OPTICAL IN 1 2 3 4 5

1 AC IN

Raccordez le cordon d'alimentation.

② HDMITM IN

Connectez un câble HDMI pour relier un périphérique externe à l'appareil.

Connectez un câble HDMI pour relier le téléviseur à l'appareil.

4 Port USB

Connectez un périphérique de stockage USB pour jouer de la musique avec l'appareil.

5 Port OPTICAL IN

Connectez un câble optique pour relier le téléviseur à l'appareil.

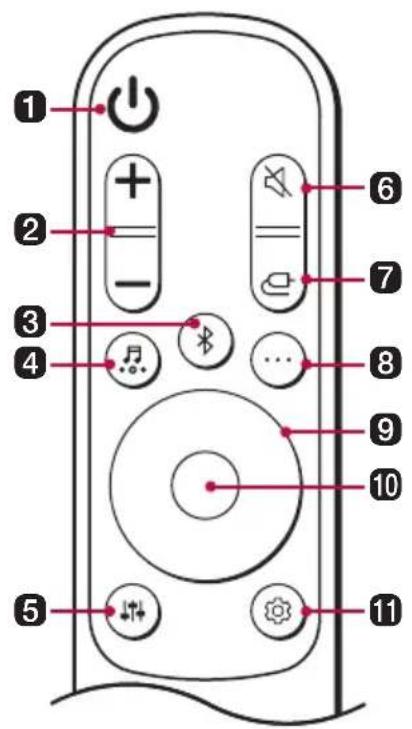

Exploration de la télécommande

Vous pouvez utiliser la télécommande pour contrôler toutes les fonctions de l'appareil, de la mise sous/hors tension à l'activation du son cinématique.

1 2 3 4 5 6 7 8 9 10 11

Remplacement des piles

Utilisez des piles AA 1,5 V. Remplacez les deux piles en les insérant dans la télécommande conformément aux instructions suivantes.

① Ouvrez le couvercle des piles au dos de la télécommande.
② Insérez les piles avec les pôles + et – correspondant aux marques.
③ Fermez le couvercle des piles.

Il y a un risque d'incendie ou d'explosion si les piles sont remplacées par un type incorrect.

1 Alimentation

Met l'appareil sous/hors tension.

② Volume-+

Règle le volume.

3 Jumeler Bluetooth

Permet de jumeler votre appareil Bluetooth comme un téléphone intelligent à cet appareil pendant trois minutes. (→ Voir « Connexion par Bluetooth » à la page 3.5.)

4 Effets sonores

Appuyez sur le bouton pour sélectionner le champ sonore souhaité.

• AI SOUND PRO : L'intelligence artificielle sélectionne les paramètres sonores optimaux en fonction de votre contenu.
  • STANDARD : Vous pouvez profiter d'un son optimisé.
  • CINEMA : Profitez de contenu avec un son 3D similaire à une salle de cinéma.
  • CLEAR VOICE : La fonction Voix claires améliore la qualité du son de la voix
  • SPORTS : Son réaliste comme dans un stade
  • MUSIC : Vous pouvez profiter d'un meilleur son optimisé pour la musique.
  • GAME : Son optimisé pour le jeu
  • BASS BLAST (BASS BLAST+): Les basses sont amplifiées.

5 Réglage du son

Ajuste le volume du haut-parleur connecté. Appuyez sur le bouton Réglage du son ☒, puis sur le bouton Gauche/Droite pour sélectionner le haut-parleur souhaité avant d'appuyer sur le bouton Haut/Bas pour augmenter ou diminuer le volume. Les plages de réglage des hauts-parleurs sont les suivantes :

• Caisson de basses : -15 \~ 6
- Centre: -6 \~ 6
• Son en hauteur : -6 \~ 6
- Aigus: -5 \~ 5
- Basses: -5 \~ 5

6 Sourdine

Coupe le son de l'appareil.

7 Fonction

Appuyez plusieurs fois sur le bouton pour sélectionner la fonction ou le mode d'entrée souhaité.

8 Information...

Faites parlez la source d'entrée connectée ou les informations Bluetooth.

• Bluetooth : Si un appareil Bluetooth est connecté, vous entendrez « Paired » (jumelé).
  • Optique/ARC/HDMI : Source sonore actuelle
  • USB : Si aucun périphérique USB n'est connecté, vous entendrez « No USB » (Pas d'USB).

- Appuyez sur le bouton pendant plus de 5 secondes pour activer ou désactiver le retour vocal. (voix en anglais uniquement) (→ Voir « fonction de retour vocal » à la page 2b.)

Ces boutons sont utilisés lorsque vous ajustez les paramètres des fonctions pratiques.

Gauche/Droite : Pour écouter la chanson précédente, appuyez sur le bouton Gauche. Pour écouter la chanson suivante, appuyez sur le bouton Droite.

10 Lecture/Pause

Pour écouter ou mettre en pause une chanson, appuyez sur ce bouton.

11 Paramètres

Permet d'ajuster les paramètres de l'appareil : AUTO POWER, NIGHT TIME, DISPLAY, SURROUND. Appuyez sur le bouton Paramètres et sélectionnez le réglage à l'aide du bouton Gauche/Droit avant d'appuyez sur le bouton Haut/Bas pour activer/désactiver le réglage.

• AUTO POWER : Lorsque le téléviseur ou un périphérique externe est allumé ou éteint, l'appareil s'allume ou s'éteint automatiquement. Cette fonction n'est disponible que lorsque l'appareil est connecté au téléviseur au moyen d'un câble optique. (→ Voir « Mise sous/hors tension automatique » à la page 24.)
• NIGHT TIME : Réduit le volume général, mais augmente le volume des sons doux et délicats. Cette fonction est utile pour profiter de la musique ou d'un film tard le soir. (→ Voir « Heure de la nuit » à la page 24.)
• DISPLAY : Le voyant d'état peut être contrôlé comme automatique, éteint et allumé. (→ Voir « Affichage » à la page 24.)
• SURROUND : La fonction de son ambiophonique vous permet d'entendre un son 3D immersif produit par plusieurs canaux audio à partir des haut-parleurs, indépendamment des canaux de l'enregistrement original. (→ Voir « Mise en marche et arrêt du son ambiophonique » à la page 10.)

Différents réglages pratiques

Des fonctions pratiques

Mise sous/hors tension automatique

Cette fonction met sous/hors tension automatiquement l'appareil lorsque le téléviseur ou le périphérique externe est allumé ou éteint.

Lorsque le périphérique connecté est allumé, l'appareil s'allume automatiquement et sélectionne une fonction en fonction du signal d'entrée.

Heure de la nuit

Réduit le volume général, mais amplifie les sons doux et délicats. Cette fonction est utile pour profiter de la musique ou d'un film tard le soir.

Affichage

Le voyant d'état peut être réglé en tant qu'automatique, éteint et allumé.

Option État du voyant à DEL
Auto	La lumière du voyant baisse en intensité si aucun bouton n'est pressé pendant 20 secondes.
Éteint Le voyant s'éteint si aucun bouton n'est pressé pendant 20 secondes.
Allumé Le voyant est toujours allumé.

Comment modifier les paramètres

1 Appuyez sur le bouton Paramètres 📋. Le produit entre dans le mode de réglage et la DEL 2 clignote en blanc.

8 8 8 > 1 2 3

2 Pendant que la DEL 2 clignote, appuyez sur le bouton Gauche/Droite pour choisir le paramètre que vous souhaitez régler.

3 Pendant que la DEL 2 clignote, appuyez sur le bouton Haut/Bas. Si le paramètre est réglé sur activé ou automatique, la DEL 1 clignote en blanc. Si le paramètre est réglé sur désactivé, la DEL 3 clignote en blanc.

Vous pouvez régler le volume de chaque haut-parleur et la tonalité du son.

1 Appuyez sur le bouton Réglage Sonore 📁. Le produit entre en mode réglage et affiche le niveau actuel du produit.
2 Appuyez sur le bouton Gauche/Droite pour choisir le haut-parleur que vous souhaitez régler.
3 Appuyez sur le bouton Haut/Bas pour régler le volume.

Caisson de basses (-15 - 6)

Centre, Son en hauteur (-6 \~ 6)

- Si vous appuyez sur le bouton Haut/Bas lorsque le niveau a atteint le maximum ou le minimum, la DEL de la fonction actuelle clignote 3 fois.

Fonction de retour vocal

Lorsque vous sélectionnez une fonction ou un son, une voix vous indique l'état actuel du produit (voix en anglais uniquement).

Appuyez sur le bouton Information ⚫ de la télécommande pendant plus de 5 secondes pour activer ou désactiver cette fonction.

√ Remarques

• Le volume du retour vocal et de la barre de son fonctionnent ensemble jusqu'à 30. Cependant, le volume du retour vocal n'augmente pas au-delà de 30.
• Pendant le retour vocal, tous les sons, à l'exception de ce dernier, sont temporairement baissés.
• Quel que soit le réglage de cette fonction, vous pouvez entendre un retour vocal pour les réglages, le réglage du son et l'information.

Désactiver la ou les connexions au réseau sans fil.

Configurez la fonction Auto Alim sur Désactivée puis éteignez l'appareil.

Connexion à un téléviseur

Connexion à l'aide d'un câble optique

Transmettez le son de votre téléviseur à l'appareil en le connectant au téléviseur à l'aide d'un câble optique. Vous pouvez ajouter divers effets 3D au son original pour remplir la pièce d'un son riche et profond.

Regarder la télévision après la connexion à l'aide d'un câble optique

1 Si les fiches du câble numérique comportent une protection, retirez d'abord les protections à chaque extrémité.

2 À l'aide d'un câble optique, connectez la borne OPTICAL IN située à l'arrière de l'appareil à la borne OPTICAL OUT (sortie numérique optique) sur le téléviseur, comme illustré.

3 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 1 s'allume en blanc.

4 Appuyez sur le bouton Paramètres de la télécommande du téléviseur pour accéder au menu [Haut-parleur] et réglez le haut-parleur de sortie sur [Optique] ou [Haut-parleur externe]. Les paramètres et les éléments du menu peuvent varier selon le fabricant du téléviseur.

√ Remarque

- Si le signal d'entrée optique et le signal ARC tentent de se connecter en même temps, le signal ARC sera prioritaire.

Si vous utilisez un téléviseur de LG

Vous pouvez régler le volume avec la télécommande d'un téléviseur de LG s'il est connecté à l'appareil avec un câble optique. Cette fonction n'est disponible que sur un téléviseur qui prend en charge la fonction de synchronisation sonore du téléviseur de LG. Consultez le manuel d'utilisation de votre téléviseur pour voir si elle est prise en charge.

Fonctions réglables avec une télécommande d'un téléviseur de LG

Volume et sourdine

√ Remarques

• Lorsque l'appareil est utilisé avec une télécommande d'un téléviseur de LG, le réglage du volume et de la sourdine défini sur le téléviseur sera automatiquement appliqué à l'appareil.
• Vous pouvez toujours utiliser la télécommande de l'appareil, même après l'avoir connectée à un téléviseur de LG.
• Pour utiliser la synchronisation sonore de LG, vous devrez peut-être ajuster les réglages de son de votre téléviseur. Ils peuvent varier en fonction du téléviseur.

Connexion au LG Sound Sync (sans fil)

Vous pouvez régler le niveau sonore avec la télécommande LG TV si le téléviseur est connecté à l'appareil avec LG Sound Sync (sans fil). Consultez le manuel d'utilisation du téléviseur pour voir s'il est pris en charge.

Regarder la télévision après l'avoir connectée sans fil

1 Appuyez sur le Jumeler Bluetooth ✉. Après un moment, la DEL 2 clignote en bleu.
2 Appuyez sur la touche Réglages de la télécommande du téléviseur et saisissez dans le menu [Enceinte] pour régler l'enceinte de sortie sur [LG Sound Sync (Sans-fil)].
3 Lorsque le produit est connecté à votre TV par Bluetooth, la DEL 2 s'allume en bleu.

• Lors de la reconnexion après la première connexion avec LG Sound Sync, s'allume immédiatement comme une DEL bleue.
• Lorsque l'appareil est utilisé avec une télécommande LG TV, le niveau sonore et le statut de la sourdine définis sur le téléviseur seront automatiquement appliqués à l'appareil.
• Vous pouvez toujours utiliser la télécommande de l'appareil, même après l'avoir connectée à une LG TV.
• Si vous coupez l'alimentation de l'appareil avec le bouton Alimentation ⏻, le LG Sound Sync (sans fil) est disconnecté.
• Selon le téléviseur, l'appareil peut être connecté au téléviseur LG même s'il est connecté à la fonction Bluetooth.

Connexion à l'aide d'un câble HDMI

Vous pouvez transmettre le son de votre téléviseur à l'appareil en le connectant au téléviseur à l'aide d'un câble HDMI. Ajoutez divers effets 3D au son original pour remplir la pièce d'un son riche et profond.

Regarder la télévision après la connexion à l'aide d'un câble HDMI

À l'aide d'un câble HDMI, connectez la borne HDMI™ ▶ TV (eARC / ARC) située à l'arrière de l'appareil à la borne HDMI IN (ARC) sur le téléviseur, comme illustré ci-dessus.

HDMI IN (ARC) HDMI™ IN HDMI ™ ▶ TV (eARC / ARC) 5 V ≈ 500 mA OPTICAL IN

2 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 1 s'allume en blanc.

3 Appuyez sur le bouton Paramètres de la télécommande du téléviseur pour accéder au menu [Haut-parleur] et réglez le haut-parleur de sortie sur [HDMI ARC]. Les paramètres et les éléments du menu peuvent varier selon le fabricant du téléviseur.

√ Remarques

• E-ARC prend en charge l'audio de haute qualité comme DTS-HD Master Audio™, DTS:X®, Dolby TrueHD et Dolby Atmos®.
• Si vous souhaitez utiliser Dolby Atmos® ou DTS:X®, l'appareil connecté et son contenu doivent prendre en charge Dolby Atmos® ou DTS:X®.
• Assurez-vous que votre téléviseur prend en charge la fonction eARC avant d'activer cette dernière à partir du menu Paramètres. Pour obtenir de plus amples renseignements sur l'utilisation de cette fonction, veuillez consulter le manuel d'utilisation de votre téléviseur. Les paramètres peuvent varier en fonction du téléviseur.
  • Utilisez un câble certifié portant le logo HDMI.

SIMPLINK

• SIMPLINK fait référence à la fonction HDMI-CEC qui permet d'utiliser une seule télécommande de téléviseur pour commander facilement un appareil ou un lecteur audio connecté à un téléviseur de LG par HDMI.
• Fonctions réglables à l'aide d'une télécommande d'un téléviseur de LG compatible avec SIMPLINK : mise sous/hors tension, volume, sourdine, etc.
• Pour obtenir de plus amples renseignements sur la façon de configurer SIMPLINK, consultez le manuel d'utilisation de votre téléviseur de LG.

SIMPLINK

√ Remarque

- La fonction SIMPLINK peut ne pas fonctionner correctement en fonction de l'état de l'appareil ou des autres appareils connectés.

- Fonctionnalités de HDMI-CEC selon le fabricant du téléviseur : LG SIMPLINK, Sony BRAVIA Sync/Link, Philips EasyLink, Samsung Anynet+, etc.

Utilisation de WOW Orchestra avec un téléviseur de LG

WOW Orchestra vous offre la meilleure expérience d'écoute en transmettant le son simultanément aux haut-parleurs du téléviseur de LG et à la barre son LG qui prennent en charge cette fonctionnalité.

WOW Orchestra est automatiquement activé lorsque la barre de son est connectée au téléviseur et vous pouvez choisir cette fonctionnalité dans le menu de sortie du son du téléviseur.

√ Remarques

• Cette fonctionnalité est disponible seulement sur certains modèles de téléviseurs de LG et de barres de son LG
• Elle fonctionne en fonction du codec audio pris en charge par le téléviseur.
• Cette fonctionnalité ne peut fonctionner qu'avec une connexion par câble HDMI et une connexion LG WOWCAST.
  • Assurez-vous d'activer l'e-ARC sur le téléviseur.
• Les messages affichés sur le téléviseur peuvent différer selon le modèle.
• Reportez-vous au manuel d'utilisation du téléviseur pour obtenir plus de détails sur les réglages.

Connexion à un périphérique externe

Connexion à l'aide d'un câble HDMI

Connectez le téléviseur et un appareil externe (console de jeu, lecteur DVD, etc.) à l'aide d'un câble HDMI et profitez d'un son riche et profond.

Connexion d'un périphérique externe par HDMI Ⓐ

1 Connectez un appareil externe tel qu'un décodeur, ou un lecteur DVD ou Blu-ray. En vous reportant à l'illustration ci-dessous, connectez la borne HDMI OUT de l'appareil à la borne HDMI™ IN située à l'arrière de l'appareil.
2 À l'aide d'un câble HDMI, connectez la borne HDMI™ ▶ TV (eARC / ARC) située à l'arrière de l'appareil à la borne HDMI IN (ARC) sur le téléviseur.

3 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 3 s'allume en blanc.

4 Lorsque le périphérique externe est correctement connecté à l'appareil, vous pouvez écouter le son du périphérique.

√ Remarques

• Le son Dolby Atmos® ou DTS:X® prend en charge 3.1.3 canaux.
- Veuillez vérifier les paramètres de sortie audio dans le menu Paramètres de votre périphérique externe (p. ex. lecteur Blu-ray ou téléviseur). La sortie audio doit être réglée sur [Pas d'encodage], [Flux binaire], [Auto] ou [Traversant]. Pour obtenir de plus amples renseignements sur la configuration de la sortie, consultez le manuel d'utilisation de votre périphérique externe.
• Utilisez un câble certifié portant le logo HDMI.

Connexion d'un périphérique externe par HDMI Ⓑ

1 Connectez un appareil externe tel qu'un décodeur, ou un lecteur DVD ou Blu-ray. En vous fiant à l'image ci-dessous, connectez la borne HDMI OUT de l'appareil à la borne HDMI IN du téléviseur.

2 À l'aide du câble HDMI, connectez la borne HDMI™ ▶ TV (eARC / ARC) à l'arrière du produit à la borne HDMI IN (ARC) du téléviseur.

3 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 1 s'allume en blanc.

4 Lorsque le périphérique externe est correctement connecté à l'appareil, vous pouvez écouter le son du périphérique.

√ Remarque

- Il se peut qu'il n'y ait pas de son selon les caractéristiques du téléviseur connecté. Il est recommandé de connecter l'appareil externe directement au produit. (→ Voir « Connexion d'un périphérique externe par HDMI » à la page 3.)

Connexion à l'aide d'un câble optique

Connectez le téléviseur et l'appareil externe (console de jeu, lecteur DVD, etc.) à l'aide d'un câble optique et profitez d'un son riche et profond.

Connexion d'un périphérique externe par câble optique

1 À l'aide d'un câble optique, connectez la borne OPTICAL IN située à l'arrière de l'appareil à la borne OPTICAL OUT de votre périphérique externe (p. ex. téléviseur, lecteur Blu-ray) comme illustré.

2 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 1 s'allume en blanc.

Utilisation du produit comme système de son

Connexion par Bluetooth

Vous pouvez lire des fichiers musicaux stockés sur un périphérique Bluetooth ou exécuter des applications musicales pour profiter de la musique avec cet appareil.

Veuillez d'abord vérifier ce qui suit.

- Les périphériques Bluetooth doivent se conformer aux caractéristiques techniques suivantes pour être connectés à l'appareil.

- Technologie Bluetooth 5.1

- Codec : SBC, AAC

- Les étapes de connexion du périphérique à l'appareil peuvent varier selon le type et le modèle du périphérique Bluetooth. Pour obtenir de plus amples renseignements sur la façon de connecter le périphérique, consultez le manuel d'utilisation de votre périphérique externe.

Sélectionnez [Bluetooth] dans le menu Paramètres de votre téléphone intelligent.

Les éléments du menu Paramètres peuvent varier selon le fabricant et le modèle de votre téléphone intelligent.

1 Allumez l'appareil.
2 Appuyez sur le bouton Jumeler Bluetooth Ⓥ. Après un moment, la DEL 2 clignote en bleu.

3 Tapez le bouton Paramètres (☐ / ☐) sur votre téléphone intelligent et sélectionnez Bluetooth.

4 Activez la fonction Bluetooth. (Désactivée > Activée)
5 Une liste de périphériques connectables s'affiche sur votre téléphone intelligent. Trouvez et tapotez sur « LG S77S(XX) ».

AMOUNTED SYSTEMS LG S77S(XX) LPG External devices AVAILABLE DEVICES LG S77S(XX)

6 Lorsque le produit est connecté au téléphone intelligent par Bluetooth, la DEL 2 s'allume en bleu.
7 Si vous ne pouvez pas trouver l'appareil « LG S77S(XX) », tapez le bouton Actualiser en haut à droite de l'écran sur le téléphone intelligent Android ou désactivez puis réactivez Bluetooth sur un iPhone.

8 Exécutez une application de musique et écoutez de la musique sur le téléphone intelligent.

• Plus le périphérique Bluetooth est proche de l'appareil, meilleure est votre connexion.
• Si vous avez appuyé sur le bouton Jumeler Bluetooth du produit et que vous avez sélectionné l'option « Bluetooth », mais que vous n'avez pas pu vous connecter au réseau Bluetooth, la DEL 2 clignote en bleu pendant 3 minutes. Vérifiez l'état du périphérique Bluetooth.
• Lorsque vous utilisez Bluetooth, vous devez régler le son à un niveau approprié.
• XX sont les 2 derniers chiffres de l'adresse MAC de l'appareil. Par exemple, si l'adresse MAC est 9C:02:98:4A:F7:08, elle sera affichée sous « LG S77S(08) ».

Connexion avec un téléphone intelligent via l'application LG Sound Bar

Veuillez utiliser l'application LG Sound Bar pour exécuter différentes fonctions de l'appareil de manière pratique.

Veuillez d'abord vérifier ce qui suit.

• L'application LG Sound Bar est offerte dans les versions répertoriées ci-dessous.

• Android ^MC OS : Version 6.0 (ou ultérieure)
• iOS : Version 12 (ou ultérieure)
• Les versions minimales prises en charge pour chaque système d'exploitation peuvent changer ultérieurement.

Installation de l'application

Installez l'application LG Sound Bar sur votre téléphone intelligent. Pour installer l'application LG Sound Bar, vous pouvez balayer le code QR ou bien la télécharger depuis Google Play ou l'App Store.

Télécharger avec un code QR

1 Balayez le code QR ci-dessous avec une application de balayage de code QR.
2 Vous serez dirigé vers une page où vous pouvez télécharger l'application LG Sound Bar. Tapez l'application pour l'installer.

(Android)

(iOS)

Télécharger depuis Google Play ou l'App Store

Accédez à Google Play ou à l'App Store sur votre téléphone intelligent et recherchez l'application LG Sound Bar pour l'installer.

• Les éléments du menu Paramètres peuvent varier en fonction du fabricant du téléphone intelligent et du système d'exploitation (SE).
  • Google, Android et Google Play sont des marques de commerciales de Google LLC.

Connexion d'un périphérique de stockage USB

Profitez d'un son de haute qualité en connectant un périphérique de stockage USB, contenant des fichiers musicaux, à l'appareil.

Connexion de l'appareil à un périphérique de stockage USB

1 Connectez le périphérique de stockage USB sur le port USB à l'arrière de l'appareil.

• L'appareil ne peut pas lire les périphériques connectés par un concentrateur de périphérique de stockage USB ou un câble de périphérique de stockage USB.
• L'appareil ne peut pas être connecté à un périphérique de stockage USB, un lecteur MP3 de type USB ou un lecteur de carte qui nécessite l'installation d'une commande de périphérique séparée.

2 Appuyez sur le bouton Fonction à plusieurs reprises jusqu'à ce que la DEL 3 s'allume en violet.

3 Appuyez sur le bouton Lecture/Pause Ⓞ de la télécommande pour écouter la musique.

• Il est recommandé d'acheter un inverseur de connexion USB séparé pour faciliter le branchement et le débranchement des périphériques de stockage USB.
• Achetez un inverseur de connexion USB avec un câble de rallonge USB 2.0.
• Les périphériques USB ayant un gros volume de stockage peuvent nécessiter plusieurs minutes pour parcourir les fichiers.
• LG Electronics n'assume aucune responsabilité en cas de perte de données. Veuillez toujours sauvegarder les données de votre périphérique de stockage USB afin de minimiser les dommages causés par une perte de données.
• Seuls les formats FAT16/FAT32/NTFS sont pris en charge. Le format exFAT n'est pas pris en charge.
• N'utilisez le port USB de ce produit que pour lire un fichier audio. Vous ne pouvez pas charger d'appareils externes avec le port USB.

Périphériques de stockage USB pris en charge

• Lecteur MP3
• Lecteur MP3 Flash
  • Périphérique flash USB
• USB 2.0

Le présent appareil peut ne pas reconnaître certains périphériques de stockage USB.

Caractéristiques de fichier lisible

Extension de fichier Fréquence d'échantillonnage / Débit binaire

MP3	32 kHz à 48 kHz / 8 kbps à 320 kbps

WMA 32 kHz -à48 kHz / 56 kbps à 320 kbps

AAC 32 kHz à 48 kHz / 8 kbps à 320 kbps

Extension de fichier Fréquence d'échantillonnage

FLAC (16 bits / 24 bits)

32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz

WAV (16 bits / 24 bits)

32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz

• Nombre de fichiers lisibles : Jusqu'à 2 000
• Nombre maximal de répertoires : Jusqu'à 200
• Le présent appareil ne peut pas lire les fichiers protégés par GDN (gestion des droits numériques).
• Le présent appareil ne peut pas lire les fichiers vidéo à partir d'un périphérique de stockage USB.

Montage de l'appareil sur un mur

Vérification avant le montage sur un mur

Vous pouvez monter l'appareil sur un mur.

Pour monter l'appareil sur un mur, procédez comme suit.

Veuillez d'abord vérifier ce qui suit.

• Il peut être difficile de connecter des périphériques et des câbles externes après le montage mural. Connectez d'abord un périphérique externe avec le câble de connexion approprié à l'appareil avant de le monter au mur.

• Noter ce qui suit lorsque vous montez le produit au mur. L'appareil peut être endommagé ou des blessures peuvent se produire pendant le montage.

• Ne placez aucun objet sur l'appareil monté au mur.

• Fixez fermement l'appareil au mur à l'aide des vis de fixation afin qu'il ne tombe pas.
• Assurez-vous qu'il soit hors de portée des enfants. Tirer ou secouer l'appareil monté peut le faire tomber.

Composants pour le montage du produit

Barre de son

Support mural

Vis de barre de son

Guide d'installation du support mural

- Les vis et les chevilles murales ne sont pas fournies pour le montage de l'appareil. Nous vous recommandons d'acheter le modèle Hilti (HUD-1 6 x 30) pour le montage

Montage de l'appareil sur un mur

1 Le guide d'installation du support mural se trouve dans l'emballage de l'appareil.
2 Alignez « TV Bottom Line » sur le guide d'installation du support mural avec le bas du téléviseur, et fixez-le au mur. Alignez le centre du téléviseur monté au mur avec la pièce marquée « TV Center » sur le guide d'installation.

3 À l'aide d'un crayon, marquez les trous des vis sur le guide d'installation à l'endroit où les supports muraux seront fixés.

4 Percez les trous de vis aux positions indiquées sur le guide d'installation.
5 Retirez le guide d'installation du support mural.

6 Fixez fermement les supports au mur à l'aide des chevilles et des vis murales.

7 Placez l'appareil sur les supports. Positionnez le produit sur les supports de manière à ce que les trous de vis situés en bas du produit s'alignent avec les trous de vis situés sur le support mural.

TV

8 Fixez fermement l'appareil sur les supports muraux à l'aide des vis fournies.

TV

Mesures de sécurité

Sécurité et réglementation

AVERTISSEMENT RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU ARRIÈRE). IL CONTIENT DES PIÈCES NON MODIFIABLES PAR L'UTILISATEUR, QUI DOIVENT ÊTRE MANIPULÉES EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIÉ.

Le symbole de l'éclair avec une flèche à l'intérieur d'un triangle équilatéral a pour fonctionnalité d'alerter l'utilisateur de la présence de tension dangereuse non isolée à l'intérieur du boîtier de l'appareil, ce qui pourrait être d'une puissance suffisante pour causer une décharge électrique.

Le symbole de point d'exclamation dans un triangle équilatéral vise à alerter l'utilisateur de la présence de directives d'utilisation et de maintenance (entretien) importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENTS :

• AFIN D'ÉVITER TOUT RISQUE DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE NI À L'HUMIDITÉ.
- N'installez pas cet équipement dans un espace confiné, tel qu'une bibliothèque ou un lieu similaire.

MISES EN GARDE :

• N'utilisez pas de produits à tension élevée autour de cet appareil. (p. ex. des tue-mouches électriques). Ce produit peut mal fonctionner à cause d'une décharge électrique.
• Ne posez pas sur l'appareil des sources de flamme nue comme des bougies allumées.
• Ne bloquez aucune ventilation. Installez le système en respectant les consignes livrées par le fabricant. Les ouvertures permettent de garantir une bonne ventilation et un bon fonctionnement du système, et de le protéger contre la surchauffe. Les ouvertures ne doivent jamais être obturées en installant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé, tel qu'une bibliothèque ou une étagère, à moins d'assurer une ventilation adéquate ou que les instructions du fabricant l'autorisent.
• L'appareil ne doit pas être exposé à des projections ou à des éclaboussures d'eau et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur l'appareil.
• Pour obtenir des informations sur le marquage de sécurité, l'identification du produit et les valeurs nominales d'alimentation, reportez-vous à l'étiquette principale au-dessous de l'appareil ou sur un autre côté.
• Veillez à ce que les enfants n'introduisent pas leurs mains ni des objets dans le conduit des haut-parleurs ^* .
• * conduit des haut-parleurs : Ouverture permettant d'obtenir un son de graves plein dans l'enceinte du haut-parleur.

MISE EN GARDE concernant le cordon d'alimentation

La fiche d'alimentation permet de déconnecter l'appareil. En cas d'urgence, la fiche d'alimentation doit être facilement accessible.

Vérifiez la page de caractéristiques techniques de ce manuel d'utilisation afin d'être certain des exigences électriques.

Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les rallonges, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacun de ces facteurs peut entraîner un risque de décharge électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil. S'il paraît endommagé ou détérioré, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par un cordon strictement identique auprès d'un centre de services autorisé.

Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches électriques, aux prises murales et au point d'où sort le cordon de l'appareil.

Pour les modèles utilisant un adaptateur

Utilisez uniquement l'adaptateur c.a. fourni avec cet appareil. N'utilisez pas le système d'alimentation d'un autre appareil ou fabricant. L'utilisation de tout autre câble ou système d'alimentation risquerait d'endommager l'appareil et d'annuler votre garantie.

Pour les modèles utilisant une batterie

Cet appareil est muni d'une batterie portative ou d'un accumulateur.

ATTENTION : Risque d'incendie ou d'explosion si les batteries sont remplacées par un type incorrect.

Pour les modèles qui utilisent une batterie intégrée

Veuillez ne pas entreposer ni transporter ce modèle à des pressions inférieures à 11,6 kPa (0,116 bar) et à une altitude supérieure à 15 000 m (9,32 miles). Évitez de :

• remplacer une batterie par le mauvais type qui peut contourner un fusible (comme certains types de batteries au lithium);
• éliminer une batterie dans un feu ou dans un four chaud, ou décraser ou de couper mécaniquement une batterie, car cela peut provoquer une explosion ;
• stocker une batterie dans un environnement à très haute température, ce qui peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable;
• exposer une batterie à une pression d'air extrêmement basse qui pourrait provoquer une explosion ou une fuite de liquide ou de fluide inflammable.

Symboles

\~: Courant alternatif (c.a.).

☐ : Équipement de classe II.

© : Alimentation de secours.

I : Alimentation activée.

: Tension dangereuse.

La prévention d'une mauvaise utilisation du produit

Pour prévenir une mauvaise utilisation du produit, assurez-vous d'observer les précautions ci-dessous.

Précautions lors de l'installation du produit

• N'installez pas le produit dans un endroit instable ou soumis à des vibrations, tel que sur une étagère tremblante ou une surface inclinée. Installez le produit sur une surface qui est ferme et plane.
• Sinon, le produit risquerait de tomber ou de basculer et ainsi de provoquer des blessures.
• Si vous installez le produit sur une surface instable, il pourrait ne pas fonctionner correctement.
• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que sa partie inférieure avant ne dépasse pas. Utilisez toujours un meuble ou une étagère qui est adapté à la taille du produit.
• Sinon, le produit risquerait de perdre son équilibre et de tomber et de causer des blessures ou d'endommager le produit.
• Installez le produit dans un endroit sûr. Sinon, un enfant pourrait heurter le bord du produit et se blesser.
• Installez le produit dans un endroit exempt d'interférences électromagnétiques pour un fonctionnement correct.
• Si vous installez le produit dans un endroit qui ne répond pas aux conditions générales d'utilisation, un problème de qualité inattendu peut se produire. Assurez-vous donc de communiquer avec le centre de services avant d'installer le produit dans un tel endroit.
• Ne conservez pas le produit dans un endroit où la température est trop élevée (supérieure à 35 °C (95 °F)) ou trop basse (inférieure à 5 °C (41 °F)) ou dans un endroit trop humide.
• Évitez les endroits exposés à la lumière directe du soleil ou à la chaleur, par exemple près d'un radiateur. N'utilisez pas et ne conservez pas de pulvérisateurs ou de substances inflammables à proximité du produit.
• Sinon il existe un risque d'explosion ou d'incendie.
  • N'installez pas le produit dans un endroit avec trop d'humidité, de poussière ou de suie.
• Sinon, cela pourrait provoquer un incendie ou une décharge électrique.
• N'installez pas le produit dans un espace étroit qui est mal ventilé, comme dans une bibliothèque. Ne couvrez pas le produit avec une nappe ou un rideau.
• Sinon, cela pourrait augmenter la température du produit, provoquant une panne ou un incendie.
• Branchez la fiche d'alimentation du produit à une prise de courant facile d'accès.
• Lorsqu'un incendie ou un autre problème se produit dans le produit, vous devez être en mesure de débrancher rapidement la fiche d'alimentation.
• Ne connectez pas plusieurs produits à une même prise de courant en même temps.

• Sinon, cela pourrait provoquer une surchauffe entraînant un incendie.

• Ne soulevez pas et ne déplacez pas le produit pendant son fonctionnement.

• Sinon, cela peut provoquer une panne.
• Lorsque vous déplacez le produit, débranchez le cordon d'alimentation et tous les câbles qui y sont connectes.
• Sinon, cela pourrait provoquer un incendie ou une décharge électrique.
• Arrêtez immédiatement d'utiliser le produit si vous remarquez de la fumée ou une odeur étrange. Dans ce cas, coupez immédiatement l'alimentation, débranchez la fiche d'alimentation et communiquez avec le centre de services.
• L'usage du produit dans cet état peut entraîner un incendie ou une décharge électrique.
• N'insérez pas d'objets métalliques tels que des pièces de monnaie et des épingles à cheveux ou des objets inflammables tels que du papier et des allumettes dans le produit. Assurez-vous de dire aux enfants de ne pas le faire.
• Sinon, cela peut provoquer une panne.
• Si une substance étrangère est insérée dans le produit, débranchez la fiche d'alimentation et communiquez avec le centre de services.
• Ne posez pas d'objet lourd sur le produit.
• Sinon, le produit risque de basculer ou de tomber et de provoquer des blessures.
  • Assurez-vous qu'un enfant ne s'accroche pas au produit ou ne monte pas dessus.
• Sinon, le produit risque de basculer ou de tomber et de provoquer des blessures. Assurez-vous de dire aux enfants de ne pas le faire.
  • Débranchez la fiche d'alimentation pendant les orages.
• Sinon, cela pourrait provoquer un incendie.
• Ne placez pas de récipients contenant du liquide, tels qu'un vase, un pot, des cosmétiques ou des médicaments, sur le dessus du produit.
• Sinon, cela pourrait entraîner un incendie, une décharge électrique ou des blessures attribuables à sa chute, etc.
• Assurez-vous de brancher fermement la fiche d'alimentation. N'utilisez pas de tension autre que celle nominale indiquée sur le produit.
• Une connexion non sécurisée peut provoquer un incendie.
• N'insérez pas de conducteur, tel que des baguettes, dans la rainure de l'autre côté du produit lorsque la fiche d'alimentation est connectée à une prise. Ne touchez pas la fiche d'alimentation immédiatement après l'avoir débranchée de la prise.
• Sinon cela pourrait causer une décharge électrique.
• Manipulez la fiche d'alimentation avec des mains sèches seulement.
• Sinon cela pourrait causer une décharge électrique.
• Ne déplacez pas ou ne poussez pas le produit tout en tenant son câble tel qu'un cordon d'alimentation.
• Le câble peut être endommagé et provoquer une panne, un incendie ou une décharge électrique.
• Lorsque vous retirez un câble branché sur le produit, assurez-vous de tenir le connecteur à l'extrémité du câble. Ne tenez pas le câble.
• Sinon, cela pourrait entraîner des blessures ou le produit pourrait tomber et provoquer une panne.
• Ne conservez pas le produit dans un endroit exposé à la chaleur, par exemple près d'un radiateur.
• Sinon, cela pourrait provoquer un incendie ou un dysfonctionnement.
• Ne pas démonter, réparer ou modifier le produit.
• Sinon, cela pourrait provoquer une panne, entraînant un incendie, une décharge électrique ou des blessures.
• Gardez les emballages en plastique hors de portée des tout-petits.

- Sinon, les tout-petits pourraient s'étouffer avec les emballages en plastique.

• Ne laissez pas tomber un objet sur le produit et ne lui faites aucun impact. Gardez le produit à l'écart des endroits soumis à de fortes vibrations ou à des aimants.
• Ne pas endommager, modifier, plier, tordre ou chauffer un cordon d'alimentation.

- Sinon, cela pourrait endommager le cordon d'alimentation et provoquer un incendie ou une décharge électrique.

- Lorsque vous n'utilisez pas le produit pendant une période prolongée, par exemple lorsque vous nêtes pas chez vous, débranchez le cordon d'alimentation de la prise de courant.

- Si de la poussière s'accumule, elle peut générer de la chaleur, entraînant une décharge électrique ou un incendie dû à un court-circuit

- Ne jetez pas les piles usagées avec les déchets ordinaires. Jetez-les séparément.

- Sinon il existe un risque d'explosion ou d'incendie.

- N'utilisez pas de produits à tension élevée autour de cet appareil. (p. ex. tue-mouches électrique)

- Ce produit pourrait subir une décharge électrique et mal fonctionner.

- Ne touchez pas la fiche d'alimentation immédiatement après l'avoir débranchée de la prise.

- Sinon cela pourrait causer une décharge électrique.

- Connectez la fiche d'alimentation à une prise ou à une rallonge mise à la terre. (Cela ne s'applique pas aux produits sans prise à la terre.)

- Sinon, cela pourrait provoquer une panne ou une décharge électrique attribuable à un court-circuit.

• Dans le cas d'un produit avec évent, le fait de le laisser allumé pendant une période prolongée peut entraîner une surchauffe de l'évent. Ne touchez pas l'évent lorsqu'il est chaud. La chaleur n'est pas un défaut du produit et ne provoque aucun dysfonctionnement. Ainsi, vous pouvez utiliser le produit sans souci.
• N'endommagez pas le câble d'alimentation, l'adaptateur c.a. ou la fiche d'alimentation. Ne placez pas d'objet lourd sur le câble d'alimentation ou l'adaptateur c.a..

- Sinon, cela pourrait provoquer un incendie ou une décharge électrique.

- S'il y a de la poussière, de la saleté, etc., qui se trouve sur les broches de la fiche d'alimentation, un adaptateur c.a. ou une prise de courant, essuyez-les complètement.

- Sinon, cela pourrait provoquer un incendie.

- Dans le cas d'un produit avec un cordon d'alimentation ou un adaptateur c.a., n'utilisez que des cordons d'alimentation et des adaptateurs c.a. originaux fournis par LG Electronics.

- Sinon, cela pourrait provoquer un incendie ou une décharge électrique.

- Si vous utilisez un casque ou des écouteurs, n'augmentez pas trop le volume et ne les utilisez pas pendant une période prolongée. [Cela ne s'applique qu'aux modèles prenant en charge les casques ou les écouteurs.]

- Sinon, cela pourrait affecter négativement votre capacité auditive.

- Le logiciel de ce produit peut être mis à jour avec l'application LG Sound bar. Ne coupez pas l'alimentation du produit lors de la mise à jour du logiciel. Une fois la mise à jour terminée, le produit s'éteint automatiquement.

- Si vous mettez le produit hors tension pendant la mise à jour du logiciel, cela peut entraîner son dysfonctionnement.

Ce qui suit ne s'applique qu'aux modèles avec télécommande

• Ne laissez pas les enfants utiliser la télécommande. Gardez la télécommande hors de portée des tout-petits.
• Ne laissez pas les enfants mettre la télécommande dans leur bouche. Assurez-vous que les enfants n'avalent pas le couvercle ou une pile de la télécommande. Sinon, consultez immédiatement un médecin.
  • Attention, les enfants peuvent marcher sur le couvercle de la télécommande et se blesser.
  • Retirez les obstacles entre le produit et la télécommande pour son bon fonctionnement.

Ce qui suit ne s'applique qu'aux modèles qui utilisent des disques optiques

• N'insérez pas votre main dans un lecteur de disque et ne le tirez pas avec force.
  • Assurez-vous que les enfants n'insèrent pas leurs mains dans le lecteur de disque.

Ce qui suit ne s'applique qu'aux modèles capables d'afficher des vidéos

• Abstenez-vous de regarder une vidéo en 3D si vous n'avez pas assez dormi ou après avoir bu de l'alcool.
• Certaines vidéos en 3D peuvent surprendre ou exciter les gens.
• Si l'un des symptômes suivants se manifeste pendant que vous regardez une vidéo, arrêtez immédiatement de la regarder et reposez-vous.
• Si l'un des symptômes persiste, consultez un médecin. Vertige, sensation de brûlure des yeux ou du visage, mouvement inconscient, spasme, conscience brouillée, confusion, désorientation, nausée.
• Vous pouvez souffrir d'un symptôme tel qu'une crise dépilepsie lorsque vous regardez une certaine image dans une vidéo ou un jeu avec un certain motif ou des lumières clignotantes. Si vous ou l'un de vos proches avez des antécédents d'épilepsie ou de convulsions, consultez un médecin avant de regarder.
• Lorsque vous regardez une vidéo en 3D, retirez les objets fragiles ou susceptibles de vous blesser.
• Si vous confondez une vidéo en 3D avec la réalité ou si vous bougez votre corps par surprise, vous ou vos proches pouvez vous blesser ou des objets à proximité peuvent être endommagés.

Précautions lors du nettoyage du produit

• Ne vaporisez pas d'eau directement sur le produit lorsque vous le nettoyez.
• Sinon, cela pourrait provoquer un incendie ou une décharge électrique.
• Lors du nettoyage du produit, veillez à débrancher d'abord le cordon d'alimentation et à essuyer légèrement la surface du produit avec un chiffon sec. N'utilisez pas de produits chimiques ou de détergents lors du nettoyage du produit. Ils peuvent détériorer la surface du produit ou décoller sa peinture (benzène, alcool, etc.).

Avant de signaler un dysfonctionnement de l'appareil

Dépannage

Si vous rencontrez les problèmes suivants lors de l'utilisation de l'appareil, effectuez plusieurs vérifications, car ils peuvent ne pas être des dysfonctionnements.

Erreurs générales

Problème Solution
L'appareil ne fonctionne pas correctement.	Débranchez les câbles d'alimentation et tout périphérique externe comme votre téléviseur, le caisson de basses ou l'amplificateur de l'appareil, puis rebranchez-les.
L'appareil ne se met pas sous tension.	Le cordon d'alimentation est-il correctement branché dans la prise?- Branchez la fiche d'alimentation correctement dans la prise.
Il n'y a aucun son.	Le niveau sonore est-il réglé au minimum?- Appuyez sur le bouton Volume+de la télécommande pour augmenter le volume.- Si vous utilisez un périphérique externe comme un décodeur, un périphérique portable ou un périphérique Bluetooth , réglez le volume du périphérique externe.La sourdine est-elle activée?- Si tous les voyants clignotent en orange, la fonction de sourdine est activée. Appuyez sur le bouton Sourdine× pour annuler la sourdine.La fonction sélectionnée de l'appareil est-elle correcte pour le périphérique externe connecté?- Appuyez sur le bouton Fonction○ pour vérifier si vous avez sélectionné la bonne fonction.
Le caisson de basses ne produit aucun son.	L'appareil est-il correctement connecté au caisson de basses sans fil?- Si le voyant du caisson de basses sans fil clignote en vert ou est allumé en rouge, cela signifie qu'il n'est pas connecté. Si la connexion est établie, le voyant s'allume en vert. Reconnectez l'appareil au caisson de basses sans fil. ( → Voir « Connexion de l'appareil » à la page.)
La télécommande ne fonctionne pas correctement.	Lorsque vous utilisez la télécommande, pointez-la vers l'avant de l'appareil.Utilisez la télécommande dans un rayon de 7 m (23 pi) de l'appareil.Remplacez les piles par des nouvelles au besoin.
La fonction Mise sous/hors tension automatique ne fonctionne pas.	Vérifiez la connexion aux périphériques externes (p. ex. décodeur, périphérique portable ou périphérique Bluetooth ).
La synchronisation sonore de LG ne fonctionne pas.	Vérifiez si votre téléviseur prend en charge la synchronisation sonore de LG.Vérifiez si le téléviseur est correctement connecté à l'appareil à l'aide d'un câble optique.- Appuyez sur le boutonParamètresde la télécommande du téléviseur pour vérifier si la fonction est activée dans [LG Sound Sync].
Le volume de l'appareil est faible.	Vérifiez ce qui suit et modifiez les paramètres en conséquence.Exécutez l'application LG Sound Bar, appuyez sur le boutonParamètressur le premier écran, puis réglez la fonction [DRC] sur [Désactiver] dans le menu [Sound Settings].- Lorsque le produit est connecté à un téléviseur, appuyez sur le boutonParamètresde la télécommande du téléviseur, sélectionnez le menu [Haut-parleur] et changez le paramètre [Sortie sonore numérique] de [PCM] à [AUTO] ou [FLUX BINAIRE].- Si le produit est connecté à un périphérique de lecture comme un lecteur DVD ou un lecteur de disque Blu-ray, accédez au menu Paramètres du périphérique connecté. Changez le paramètre [Sortie sonore numérique] de [PCM] à [TRAVERSANT PRIMAIRE] ou [FLUX BINAIRE]. Réglez la [DRC] de l'appareil connecté sur [DÉSACTIVÉE].- Si le mode Heure de la nuit de l'appareil est activé, désactivez-le en appuyant sur le boutonParamètresetGauche/Droite, puis Haut/Bas.
L'appareil ne reconnaît pas un périphérique de stockage USB.	L'appareil peut ne pas prendre en charge le format de fichier du périphérique de stockage USB. Formatez le périphérique de stockage USB et reconnectez-le. Lors du formatage, reportez-vous aux formats des périphériques de stockage USB pris en charge par l'appareil et sélectionnez un format de fichier approprié. (→ Voir «Connexion d'un périphérique de stockage USB » à la page 40.)
Un périphérique Bluetooth ne peut pas être jumelé.	Appuyez sur le bouton Paramètres du périphériqueBluetoothet vérifiez si la fonctionBluetoothest activée. Si la fonctionBluetoothest activée, désactivez-la, puis réactivez-la.Retirez tous les obstacles entre l'appareil et le périphériqueBluetooth.Le jumelage (connexion)Bluetoothpeut ne pas fonctionner correctement selon le type de périphériqueBluetoothou l'environnement à proximité.

Problèmes de connexion sans fil

Problème Solution
Il y a des interférences radio.	Installez l’appareil et le caisson de basses sans fil aussi près que possible l’un de l’autre.N’installez pas le produit sur des meubles en métal.La communication sans fil peut ne pas fonctionner correctement dans les zones de signaux faibles.
La connexionBluetooth cause un dysfonctionnement ou fait du bruit.	Entendez-vous du bruit ou rencontrez-vous des dysfonctionnements lors de l’utilisation deBluetooth?- Ne laissez aucune partie de votre corps toucher l’émetteur-récepteur du périphériqueBluetoothou de l’appareil.- N’installez pas le périphériqueBluetoothsur un mur ou dans un endroit isolé.- Retirez tous les obstacles entre l’appareil et le périphériqueBluetooth.- Installez le périphériqueBluetoothprès du produit.Lorsque le périphériqueBluetoothest trop éloigné du produit, la fonctionBluetoothpeut être déconnectée ou des dysfonctionnements peuvent se produire.Installez le périphériqueBluetoothà 1 m (3,3 pi) des périphériques qui utilisent la même fréquence que l’appareil, comme les routeurs sans fil, les équipements médicaux et les fours à micro-ondes.

Désactivation du mode démo

Problème Solution

La télécommande ne fonctionne pas.

Les fonctions restent-elles inchangées, même si vous appuyez plusieurs fois sur le boutonFonction?Vous ne voyez que des voyants blanc, rouges et verts de manière répétée?- Le mode démo est peut être activé sur l'appareil. Débranchez le cordon d'alimentation de l'appareil, puis rebranchez-le.- Si la télécommande ne fonctionne toujours pas, appuyez sur le boutonFonctionde la barre de son et maintenez-le enfoncé pendant environ 5 secondes. Si le produit fonctionne normalement, cela signifie que le mode démo a été désactivé.

Annexe

Caractéristiques techniques

Général
Énergie requise Se reporter à l'étiquette	principale.
Consommation d'énergie Se reporter à l'étiquette principale.
Dimensions (L x H x P)	Environ 890,0 mm x 61,5 mm x 126,0 mm (base incluse)(35,0 po x 2,4 po x 5,0 po)
Plage de températures de fonctionnement	De 5 °C à 35 °C (de 41 °F à 95 °F)
Plage d'humidité de fonctionnement HR	de 5 % à 80 %
Alimentation bus (USB)	5 V --- 500 mA
Fréquences d'échantillonnage audio disponibles pour l'entrée numérique	32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Formats audio disponibles pour l'entrée numérique	Dolby Digital, Dobly Digital Plus, Dolby TrueHD, Dolby Atmos,DTS Digital Surround, DTS-HD HRA, DTS-HD MA, DTS:X, PCM

Entrée/Sortie
OPTICAL IN 3 V (p-p), (borne de connexion audio optique) × 1
HDMI ^TM IN 19 broches (borne de connexion HDMI ^TM de type A) × 1
HDMI ^TM ▶ TV (eARC / ARC)	19 broches (borne de connexion HDMI ^TM de type A) × 1La résolution 4K est prise en charge pour les sources 4K appliquées avec HDCP 2.3 (prise en charge 4K@120 Hz (YCbCr 4:2:0)).

• Les caractéristiques, les fonctionnalités et les autres données techniques réelles du produit peuvent varier et être modifiées sans préavis.

Amplificateur (sortie eff.)
Total 400 W RMS
Avant 30 W RMS x 2 (impédance : 6 Ω, DHT 10 %)
Centre 30 W RMS (impédance : 6 Ω, DHT 10 %)
Dessus (en hauteur) 30 W RMS x 2 (impédance : 6 Ω, DHT 10 %)
Centre supérieur (en hauteur) 30 W RMS (impédance : 6 Ω, DHT 10 %)
Caisson de basses 220 W RMS (impédance : 3 Ω, DHT 10 %)
Caisson de basses sans fil
Exigences électriques Reportez-vous à l'étiquette principale du caisson de basses sans fil.
Consommation électrique Reportez-vous à l'étiquette principale du caisson de basses sans fil.
Type 1 haut-parleur 1 voie
Impédance 3 Ω
Puissance nominale 220 W RMS
Puissance max. 440 W RMS
Dimensions (L x H x P)	Environ 195,0 mm × 361,0 mm × 280,0 mm(7,7 po × 14,2 po × 11,0 po)

| Marques déposées et licences

Toutes les marques de commerce et les appellations commerciales sont la propriété de leurs propriétaires respectifs.

COMPATIBLE WITH

Dolby Vision Dolby Atmos

Dolby, Dolby Vision, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Œuvres confidentielles non publiées. Copyright © 2012–2021 Dolby Laboratories. Tous droits réservés.

Bluetooth®

La marque et les logos Bluetooth® sont des marques déposées détenues par Bluetooth SIG, Inc. et toute utilisation de telles marques par LG Electronics s'effectue sous licence.

Les autres marques de commerce et appellations commerciales sont la propriété de leurs propriétaires respectifs.

Les termes HDMI, HDMI High-Definition Multimedia Interface, la présentation commerciale HDMI et les logos HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc.

Made for

« Conçu pour iPhone » et « Conçu pour iPod » signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement à l'iPhone ou à l'iPod, respectivement, et qu'il a été certifié par le développeur de se conformer aux normes de performance d'Apple. Apple n'assume aucune responsabilité à l'égard de l'opération du présent appareil, ou à l'égard de sa conformité aux normes sécuritaires et réglementaires. Veuillez noter que l'utilisation de cet accessoire avec l'iPhone ou l'iPod peut affecter les performances sans fil.

Pour les brevets DTS, veuillez consulter http://patents.dts.com. Fabriqué sous licence de DTS, Inc. ou DTS Licensing Limited. DTS, DTS:X et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2023 DTS, Inc. TOUS DROITS RÉSERVÉS.

Manipulation de l'appareil

Lors de l'expédition de l'appareil

Conservez la boîte et les matériaux d'emballage d'origine de l'expédition. Si vous avez besoin d'expédier l'appareil, remballez-le tel qu'il était à sa sortie de l'usine pour assurer sa protection optimale.

Entretien des surfaces extérieures

• N'utilisez pas de liquides volatils comme un insecticide en aérosol à proximité de l'appareil.
  • Si vous frottez trop fort, vous risquez d'endommager la surface.
• Ne laissez pas de produits en caoutchouc ou en plastique en contact prolongé avec l'appareil.

Nettoyage de l'appareil

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants comme de l'alcool, de la benzine ou un diluant, car ces derniers risquent d'endommager la surface de l'appareil.

LG

Life's Good
