LUXORliving IP-RF - Maison intelligente THEBEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centrale du système domotique LUXORliving
Marque	Theben
Modèle	LUXORliving IP-RF
Alimentation	12 - 30 V CC (TBTS 29 V CC) ou bus KNX 21-32 V CC
Interface réseau	Ethernet 100 Mbits/s via prise RJ45
Fonctions principales	Commuter, varier, chauffer et commander les appareils LUXORliving ; programmation avec LUXORplug ; pilotage via application LUXORplay
Affichage	Écran avec adresse IP et adresse physique, rétroéclairage désactivable
Commande manuelle	Touches de navigation (gauche, droite, haut, bas) et touche de confirmation/retour
Température de service	-5 °C à +45 °C
Humidité relative	5 % à 93 % (sans condensation)
Degré de pollution	2
Tension assignée de tenue aux chocs	2,5 kV
Classe de protection	III (en cas de montage conforme)
Usage conforme	Bâtiments privés, multifonctionnels et bureaux ; locaux fermés et secs
Sécurité	Montage exclusivement par un électricien spécialisé ; déconnecter la tension avant intervention
Entretien et nettoyage	Aucun entretien particulier nécessaire ; nettoyer avec un chiffon sec et doux
Pièces détachées et réparabilité	Pièces détachées non disponibles ; contacter le SAV Theben en cas de dysfonctionnement
Réinitialisation	Menu réinitialisation ; appuyer sur la touche entrée pendant 10 secondes pour rétablir les valeurs d'usine
Informations générales	Centrale du système domotique LUXORliving ; programmation via LUXORplug et pilotage via LUXORplay (Android et iOS)

FOIRE AUX QUESTIONS - LUXORliving IP-RF THEBEN

Comment installer la centrale LUXORliving IP-RF ?

L'installation doit être réalisée par un électricien spécialisé. Avant toute intervention, coupez la tension réseau. Raccordez l'alimentation (12-30 V CC) et le réseau local via la prise RJ45. Suivez la notice détaillée disponible en ligne.

Quelle tension d'alimentation est requise ?

La centrale fonctionne avec une très basse tension de sécurité (TBTS) de 12 à 30 V CC, ou via le bus KNX (21-32 V CC).

Comment configurer la centrale pour la première fois ?

Utilisez le logiciel LUXORplug pour programmer le système. Après la mise sous tension, l'adresse IP et l'adresse physique s'affichent à l'écran. Suivez les étapes décrites dans le manuel LUXORliving.

Comment utiliser la centrale sans application ?

Vous pouvez commander manuellement via les touches situées sur l'appareil : appuyez sur la touche gauche pour accéder au menu principal, utilisez les touches de navigation (haut/bas) et confirmez avec la touche entrée.

Comment réinitialiser la centrale aux valeurs d'usine ?

Accédez au menu réinitialisation, sélectionnez l'option souhaitée et maintenez la touche entrée enfoncée pendant environ 10 secondes. Après une réinitialisation, la centrale doit être reprogrammée avec LUXORplug.

L'écran reste-t-il allumé en permanence ?

Non, le rétroéclairage s'éteint après 5 minutes sans action. Pour le réactiver, appuyez sur n'importe quelle touche.

Puis-je utiliser la centrale avec un smartphone ?

Oui, via l'application LUXORplay (disponible pour Android et iOS). Assurez-vous que la centrale est connectée au même réseau local.

Quels types d'appareils puis-je contrôler ?

La centrale permet de commander tous les appareils de la gamme LUXORliving : éclairages (commutation, variation), chauffage et autres actionneurs.

Que faire si la centrale ne se connecte pas au réseau ?

Vérifiez le câble Ethernet et l'alimentation. L'adresse IP affichée à l'écran doit être sur le même sous-réseau que votre routeur. Si le problème persiste, contactez le support Theben.

La centrale est-elle compatible avec d'autres systèmes domotiques ?

La centrale est conçue spécifiquement pour le système LUXORliving de Theben. Elle peut être intégrée via des interfaces IP si le système tiers le permet, mais pour une utilisation conforme, utilisez uniquement des composants LUXORliving.

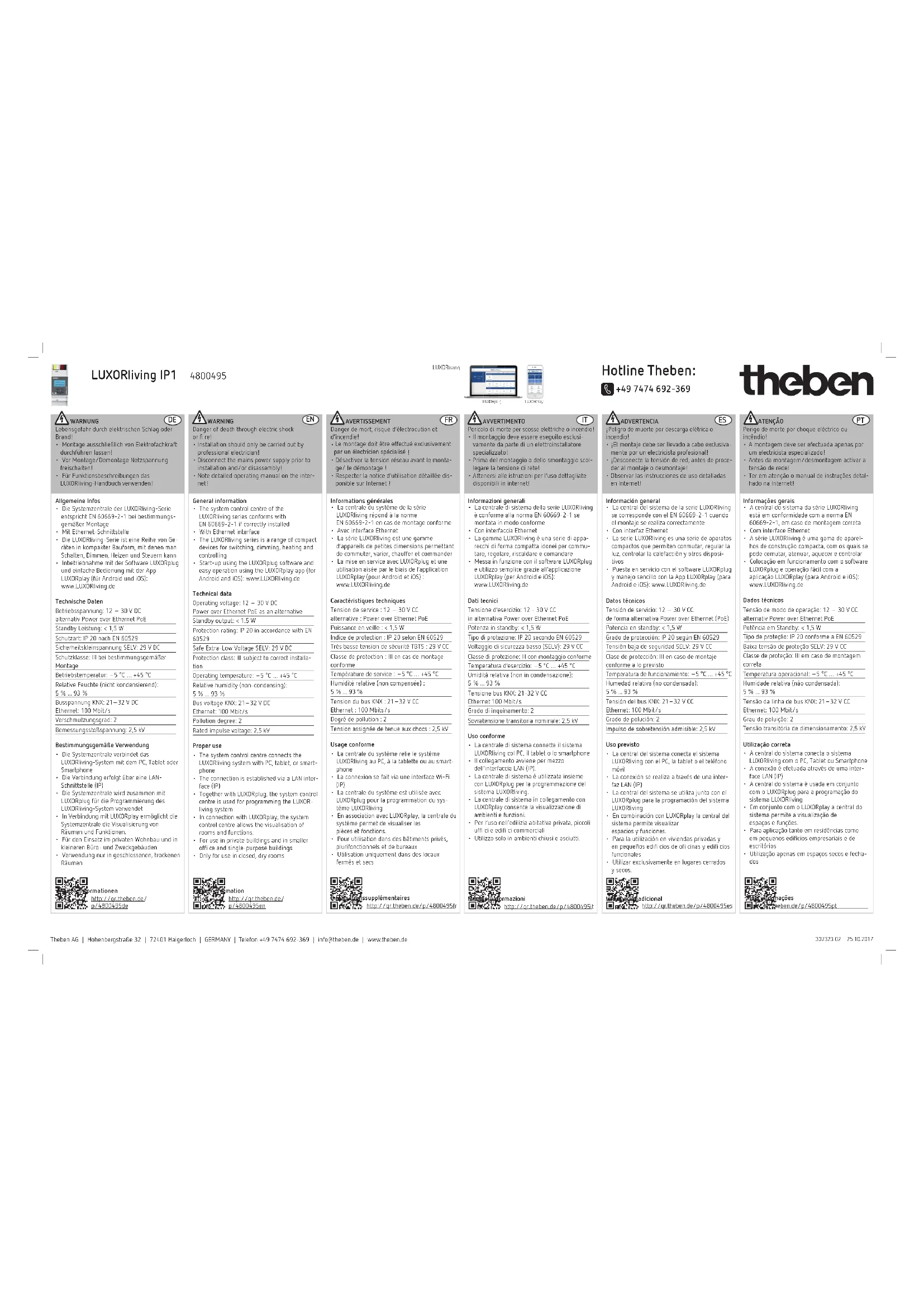

MODE D'EMPLOI LUXORliving IP-RF THEBEN

Danger de mort, risque d'électrocution et d'ingement

- Le montage doit être effectue exclusivement par un électron spécialisé !

- Désactiver la tension réseau avant le montage / le démontage !

- Respecter la notice d'utilisation détaillées disponible sur Internet !

Pengo de morte por chaque électrico ou incén die!

Informations générales

- La centrale du système de la série

EN 60568-2-1 en cas de mariage conforme • Avec interdare Ethernet

- La série LUXORiving est une gamme

d'appareils de petites dimensions permettant de commater, varier, chauffer et commander

- La mise en service avec LUXORplug et une utilisation aisée par le blais de l'application LUXORplay (pour Android et iOS) :

(1) 本报告书的剪报与复印件

Caractéristiques techniques

Tension de service : 12 - 30 VCC

Très basse tension de sécurité TBTS : 29 V CC

Casse de protection : III (en cas de montage car forme

Température de service - 5 °C ... +45 °C

Humidite relative (non compensée)

5% 93%

Tension du bus KNX : 21-32 V CC

Ethernet: 100 Mbits/s

Degré de pollution : 2

Tensier assignée de tenue aux chocs : 2,5 kV

Usage conforme

- La centrale du système relieve système

LUXORiving au PC, a la tablette ou au smart phone.

- La connexion se fait via une interface Wi-Fi (IP)

- La centrale du système est utilisée avec LUXORplug pour la programmation du système LUXORliving

- En association avec LUXORplay, la centrale du système permet de visualiser les

pièces et fonctions.

• Pour utilisation dans des bâtiments prives,

plufctionnels et de bureaux • Utiliser auiquement des de

• Utilisation uniquement dans des locaux termés et secs

La république supplémentaires

- Recorder l'alimentation électrique externa

inutile en cas d'alimentation via un réseau

e PrE a)

Raccorder au réseau local (M) F) via la pris

RU45

▶ Activer l'alimentation électrique externe

inutile en cas d'alimentation via un réseau

e PCE s)

③ Mise en service

La mise en service s'effectue avec le logiciel

LL×ORplug : informations supplémentaires

dans le manuel LUXORiving

Fonctionnement manuel

Appuyer sur la gauche Ⓥ → menu principal

Appuyer sur la touche ⓑ → sous-menu

Appuyer sur les touches ① et ② → naviguer

VERS LE BANK ET VERS LE BAS DARTES SAUS-IRELI

Appuyer sur la touche Ⓞ → confirmation

Appuyer sur la touche Ⓞ → revenir d'un niveau

Affi chage

Après le démarrage, l'adresse IP et l'adresse

physique sont aff chées sur l'écart.

(i) L'irran est désactivés après any 5 mio

saos autor manipulation → ractivativo no

clie-rant sur n'irroych y quelle touche

Réinitialisation

La central du système peut être redémannée.

cu réinitialisée dans le menu réinitialisation.

Sélectionner une option et appuyer sur la

touche entree ◎ pendant env. 10 s. Après

une réinitialisation aux valeurs d'usire, la

central du système dail à nouveau être

mémionsée avec LUXCRplug.

② Collegamento

basse alfineter del mena

• Eurbentleisen glabiotes via et LAH-inturfam

(IP)

(1)

Diffluca## 12, ##1-05

2.2.10.1.1.1.1.1.1.1.1.1.1.1.1.1.
