Name: DU 1 DALI S RF KNX
Brand: THEBEN
Rating: 5 (186 reviews)

Retrouvez gratuitement la notice de l'appareil DU 1 DALI S RF KNX THEBEN au format PDF.

📄 86 pages

FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs

Notice THEBEN DU 1 DALI S RF KNX - page 2

Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.

Cette notice n'est pas disponible dans votre langue

Langue souhaitee Votre adresse email

Type de produit	Actionneur DALI pour système KNX
Marque	Theben
Modèle	DU 1 DALI S RF KNX
Dimensions (L x H x P)	44,4 x 48,6 x 24,9 mm
Poids	Environ 50 g
Alimentation secteur	230 V CA, +10% / -15%, 50-60 Hz
Alimentation bus KNX	21-32 V CC, 5 mA
Consommation propre (RF)	0,7 W
Nombre de canaux	1
Nombre max. de participants DALI	30
Courant max. sortie DALI	60 mA
Longueur max. câble DALI	300 m (Ø 1,5 mm²)
Température ambiante	-5 °C à +45 °C
Indice de protection	IP20
Classe de protection	II (en montage conforme)
Type de montage	Encastré
Raccordement	Bornes à visser (secteur, DALI) ; borne enfichable KNX
Fonctions principales	Commutation, variation, commande de couleurs (RGB, RGBW, température de couleur), scènes (8), verrouillage, forçage, compteur d'heures de fonctionnement, diagnostic
Fréquence radio (RF)	868,3 MHz, <10 mW, FSK bidirectionnel
Sécurité KNX	KNX Data Secure (FDSK sur l'appareil)
Configuration	Via ETS (ETS5 ≥ 5.5 pour Secure)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Débrancher l'alimentation avant toute intervention.
Sécurité	Risque d'électrocution : l'appareil n'a pas d'isolation de base sur les bornes. Couper le 230 V avant raccordement. Distance minimale de 3 mm par rapport aux pièces conductrices.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de défaut, l'appareil doit être remplacé par un professionnel qualifié.

FOIRE AUX QUESTIONS - DU 1 DALI S RF KNX THEBEN

Combien de luminaires DALI puis-je raccorder sur le DU 1 DALI S RF KNX ?

Vous pouvez raccorder jusqu'à 30 participants DALI (ballasts, convertisseurs LED) sur la sortie DALI. L'adressage se fait par diffusion, aucun adressage individuel n'est nécessaire.

Comment configurer l'appareil pour la première fois avec ETS ?

Dans ETS, ajoutez le produit Theben DU 1 DALI KNX depuis la base de données. Pour utiliser KNX Data Secure, saisissez la clé FDSK imprimée sur l'appareil. Configurez les paramètres dans les pages dédiées (canal, entrées, scènes, etc.) puis téléchargez l'application.

Puis-je utiliser des boutons-poussoirs classiques pour commander l'éclairage ?

Oui, les entrées externes I1 et I2 peuvent être configurées en mode interrupteur ou bouton-poussoir. Le paramètre 'Commander directement le canal C1' permet de lier l'entrée au variateur sans objet bus. Pour une commande à une touche, réglez 'Réaction à bref/long' sur 'Commande à une touche'.

Comment créer et rappeler des scènes d'éclairage ?

Activez la fonction Scènes dans les paramètres du canal. Vous pouvez associer jusqu'à 8 numéros de scène (1 à 64). Pour enregistrer une scène, envoyez le code hexadécimal (ex. 0x84 pour scène 5) sur l'objet 'Appeler/Enregistrer des scènes'. Pour rappeler, envoyez le code sans le bit 7 (ex. 0x04 pour scène 5). Les scènes peuvent être préprogrammées dans ETS ou apprises par télégramme.

Que signifie la fonction de forçage et comment l'utiliser ?

Le forçage permet de prendre le contrôle du canal avec une valeur fixe (ex. 20 % pour éclairage de nuit). Il peut être activé par un objet 1 bit, 2 bits ou 1 octet. Dans l'exemple typique, une horloge programmable envoie un télégramme de forçage le soir et le désactive le matin. La priorité du forçage est élevée (après marche/arrêt permanent).

Comment interpréter les messages d'erreur ?

Les messages de diagnostic sont envoyés sur les objets 15 (erreur générale), 16 (défaut DALI/réseau) et 17 (défaut de lampe). Activez 'Envoyer cycliquement' dans les paramètres de diagnostic pour recevoir les défauts régulièrement. Un défaut DALI peut indiquer un court-circuit ou une surcharge sur le bus DALI.

Puis-je commander des luminaires RGB ou à température de couleur ?

Oui, le DU 1 DALI S RF KNX prend en charge la commande de couleurs : RGB, RGBW et température de couleur (1000-10000 K). Activez 'Commande de couleurs' dans les paramètres du canal. Vous pouvez envoyer des valeurs via objets séparés (R, G, B) ou combinés (3/6 octets). Les ballasts raccordés doivent supporter le mode couleur.

Comment régler la vitesse de variation (temps de fondu) ?

Dans la page Comportement de variation, vous pouvez définir jusqu'à 3 délais de variation (de 0% à 100% en 1 s à 60 s). Choisissez ensuite quel délai s'applique lors de la réception d'un ordre de commutation (1 bit), de variation (4 bits) ou de valeur absolue (8 bits). La courbe peut être logarithmique (recommandée) ou linéaire.

L'appareil supporte-t-il une communication sécurisée ?

Oui, le DU 1 DALI S RF KNX prend en charge KNX Data Secure. Pour l'activer, vous devez saisir la clé FDSK (imprimée sur l'appareil) lors de l'ajout dans ETS. La communication entre l'ETS et l'appareil sera alors chiffrée et authentifiée. Vous pouvez aussi désactiver le mode sécurisé dans les propriétés de l'appareil.

Que faire en cas de panne de courant ou de retour du bus ?

Le comportement après panne se configure dans la page Panne de tension et rétablissement. Vous pouvez choisir de restaurer l'état avant la panne ou d'appliquer une valeur fixe (ex. 100 %). Au retour du réseau, l'appareil actualise l'état. En cas de panne du bus KNX, le canal conserve son dernier état jusqu'au rétablissement.

Questions des utilisateurs sur DU 1 DALI S RF KNX THEBEN

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice DU 1 DALI S RF KNX - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DU 1 DALI S RF KNX de la marque THEBEN.

MODE D'EMPLOI DU 1 DALI S RF KNX THEBEN

3 Caractéristiques techniques 5

3.1 Consignes importantes 6

4 Informations générales concernant KNX-Secure 7

4.1 Mise en service avec « KNX Data-Secure » 8

4.2 Mise en service sans « KNX Data-Secure » 8

5 Informations générales relatives à DALI 9

5.1 Description du système DALI 9

5.2 Schéma de principe 10

5.3 Comportement des participants DALI en cas de coupure de la tension de service du ballast 10

5.4 Comportement des participants DALI en cas de rétablissement de la tension de service du ballast 10

6 Le programme d'application DU 1 DALI KNX 11

6.1 Sélection dans la base de données produits 11

6.2 Aperçu des objets de communication 12

6.3 Description des objets de communication 16

6.4 Aperçu des pages de paramètres 26

6.5 Paramètres généraux 27

6.6 Paramètres pour l'actionneur DALI 28

6.7 Paramètres pour les entrées externes I1 et I2 en tant qu'entrées KNX binaires pures 45

6.8 Paramètres pour la commande directe de l'actionneur de variation 62

7 Exemples d'applications 67

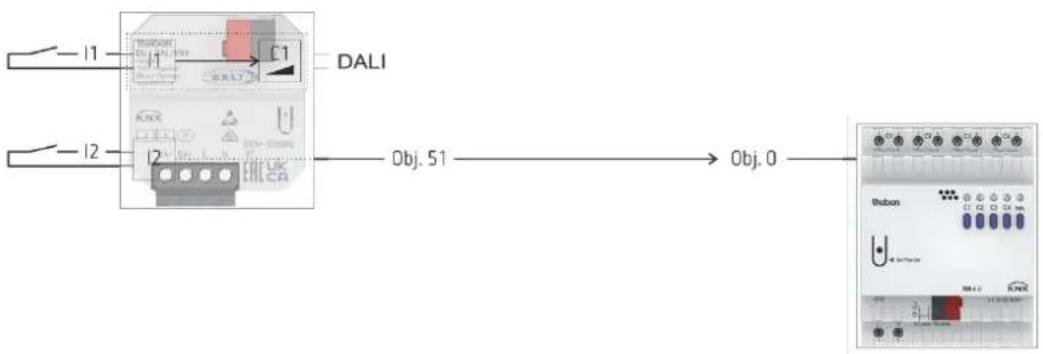

7.1 Commande directe : configuration de base 67

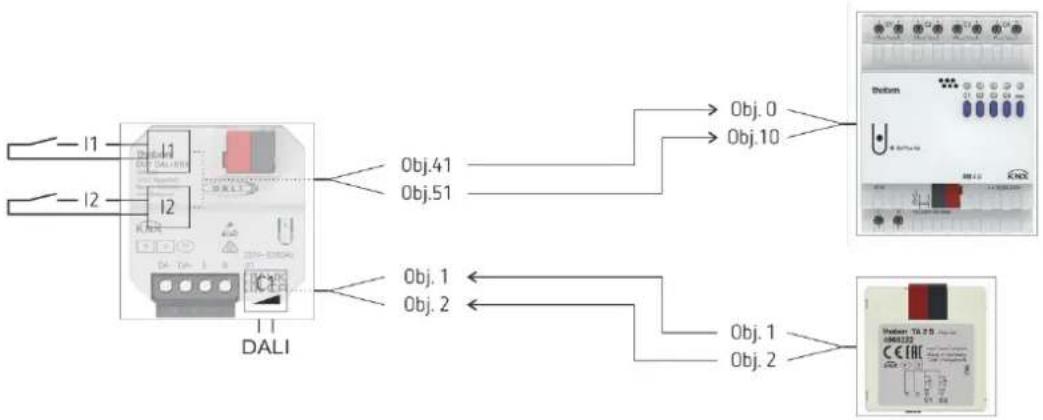

7.2 Piloter le canal de variation via le bus 69

8 Annexe 72

8.1 Ordre de priorité 72

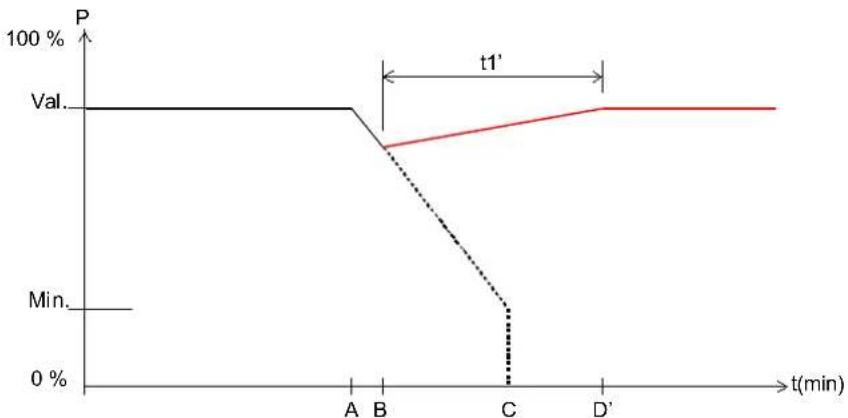

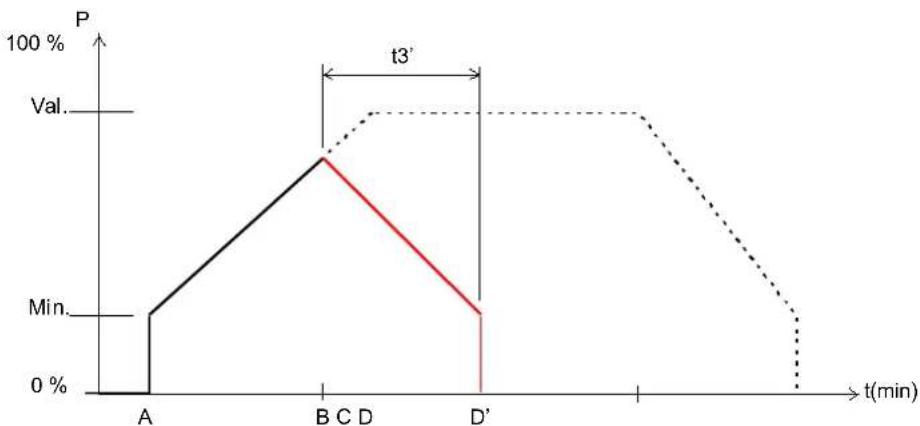

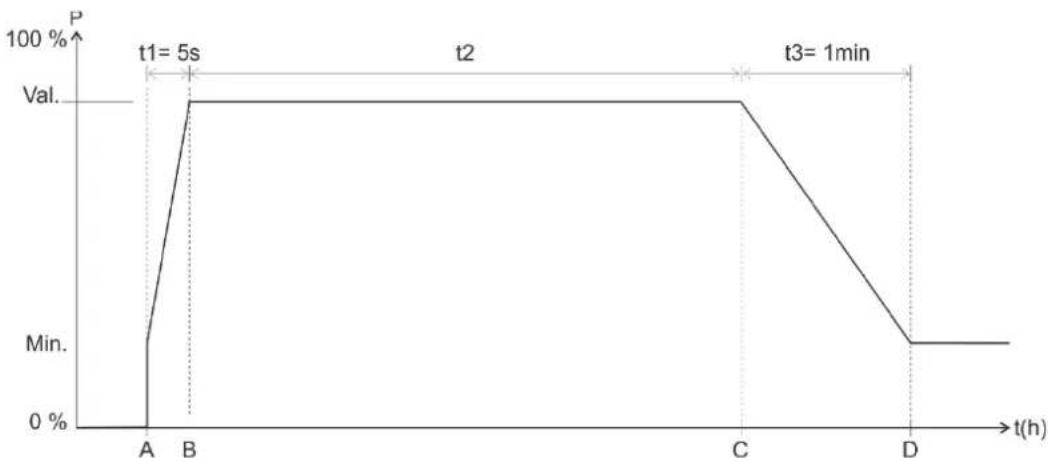

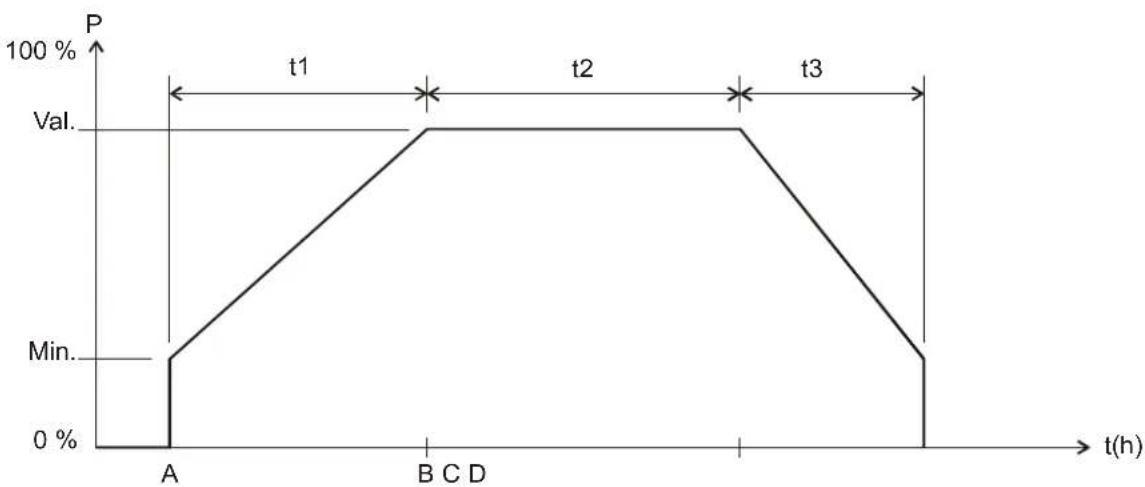

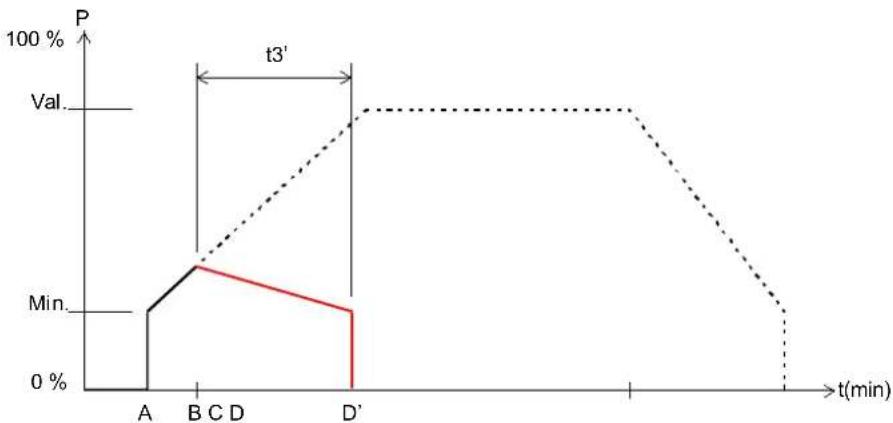

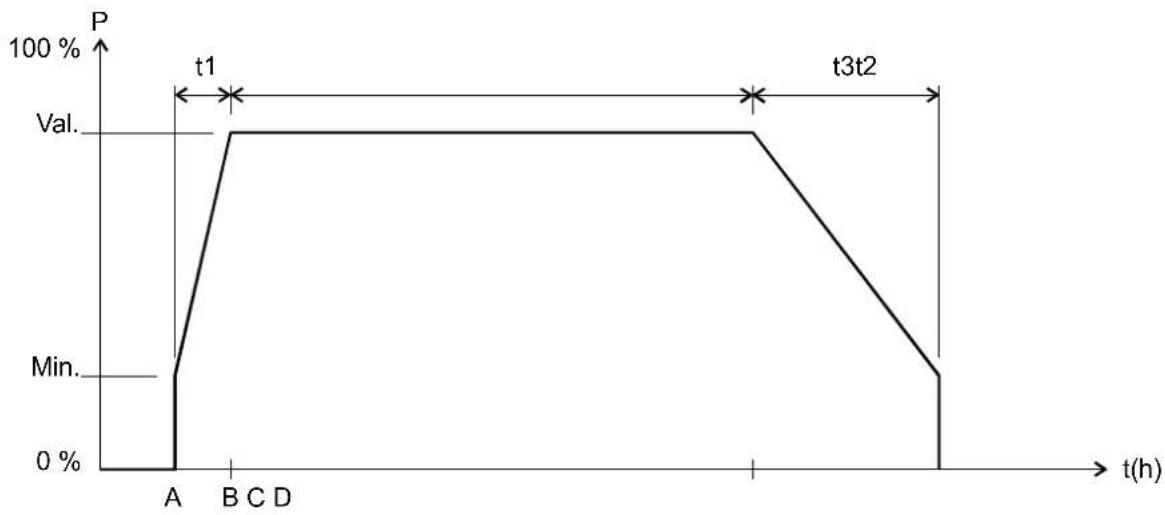

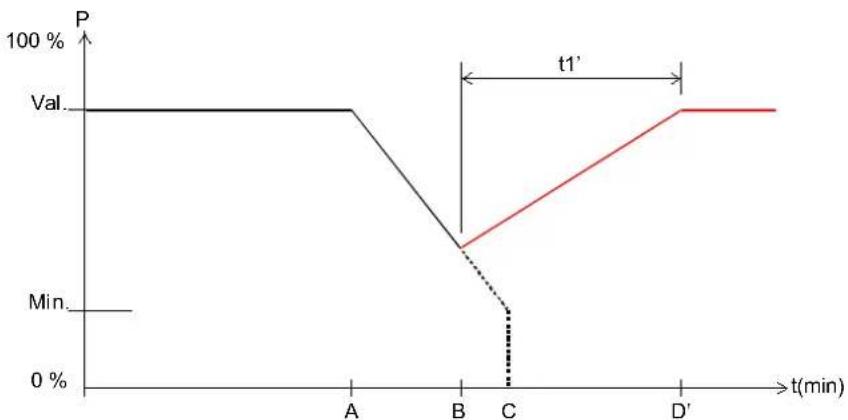

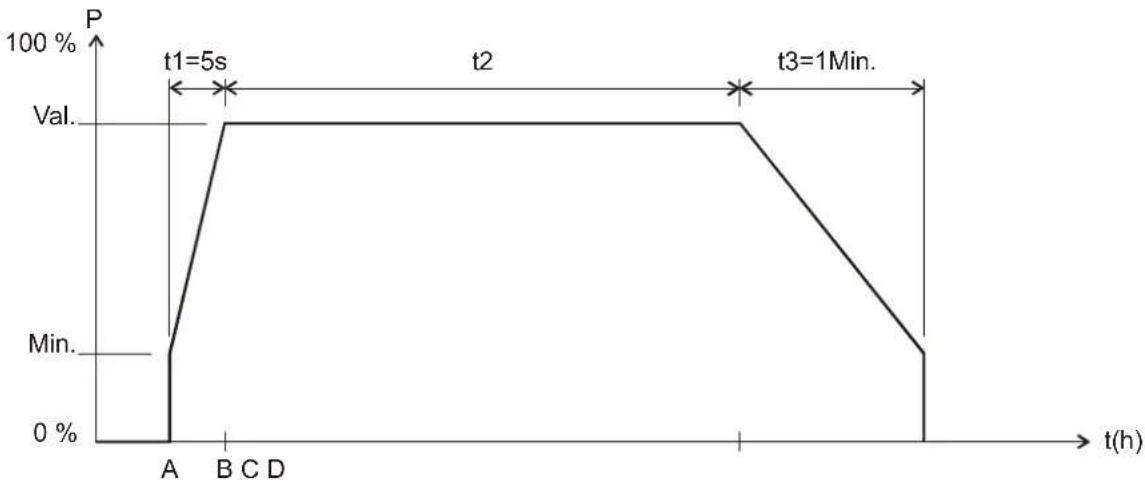

8.2 Application de la fonction de commutation prog. 73

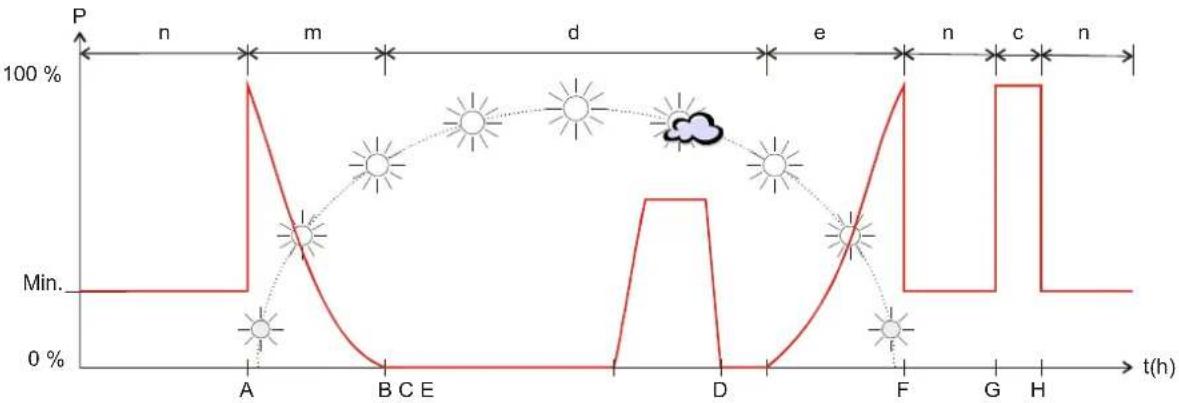

8.3 Utilisation de la fonction de forçage 79

8.4 Ballast DALI 80

8.5 Télégrammes 4 bits (éclaircir/obscurcir) 80

8.6 Les scènes 82

8.7 Conversion des pourcentages en valeurs hexadécimales et décimales 86

1 √ AVERTISSEMENTS IMPORTANTS

Risque d'électrocution !

L'appareil ne dispose d'aucune isolation de base au niveau des bornes et du connecteur !
Les entrées sont sous tension secteur !
En cas de raccordement aux entrées ou avant toute intervention sur l'une des entrées, couper l'alimentation de 230 V de l'appareil.
Installer de manière protégée contre les contacts.
Assurer une distance minimale de 3 mm par rapport aux pièces conductrices ou utiliser une isolation complémentaire, par exemple avec des entretoises/parois de séparation.
Ne pas retirer l'isolation des entrées non utilisées.
Ne pas couper les fils des entrées non utilisées.
Ne raccorder aucune tension réseau (230 V) ou d'autres tensions externes aux entrées !
Lors de l'installation, s'assurer que l'isolation entre la tension réseau (230 V) et le bus ou les entrées est suffisante (au moins 5,5 mm).

2 Fonctionnalités

• Actionneur DALI 1 sortie DALI
• Raccordement parallèle des équipements DALI sur la sortie
- Communication en fonction des canaux via des ordres de diffusion.
• Pas de commande individuelle ou groupée des équipements DALI
• Met à disposition la tension DALI pour la sortie
- Commuter
- Commutation prog.
- Variation (relative, absolue, courbe de variation, délai de variation, ...)
- Commande de couleurs (RGB, RGBW, température de couleur)
• Participation aux objets centralisés
- Scènes (8 scènes mémorisées)
- Fonction de verrouillage
- Fonction de forçage
• Compteur d'heures de fonctionnement et service
- Messages de diagnostic
• Paramétrage et mise en service avec ETS
• Prise en charge de KNX Data Secure
• Alimentation en tension via raccordement secteur

3 Caractéristiques techniques

Tension d'alimentation	230 V CA, +10% / -15%
Fréquence	50 – 60 Hz
Consommation propre mode Éco	DU 1 DALI KNX : 0,35 WDU 1 DALI S RF KNX : 0,7 W
Consommation propre KNX^1	5 mA
Tension de service KNX^2	21 – 32 V
Dimensions I x H x P	DU 1 DALI KNX : 44,4 x 48,6 x 32,3 mmDU 1 DALI S RF KNX : 44,4 x 48,6 x 24,9 mm
Température ambiante admissible	-5 °C à +45 °C
Indice de protection	IP20
Classe de protection	Il en cas de montage conforme
Type de montage	Encastré
Type de raccordement	Bornes à visser \| Raccordement du bus : bornier pour bus KNX^3
Section transversale max. des bornes	Massif : de 0,5 mm ^2 (∅ 0,8 mm) à 4 mm ^2 Toron avec embout d'extrémité : de 0,5 mm ^2 à 2,5 mm ^2
Nombre de canaux	1
Courant max.	60 mA
Affichage d'état	Non
DU 1 DALI S RF KNX
Norme radio ^4	RF1.R
Fréquence d'émission	868,3 MHz
Puissance d'émission	< 10 mW
Codage	FSK (Frequency Shift Keying)
Type d'émetteur-récepteur	bidirectionnel

^1 DU 1 DALI KNX
^2 DU 1 DALI KNX
^3 DU 1 DALI KNX
^4 Caractéristiques radio : DU 1 DALI S RF KNX

3.1 Consignes importantes

L'actionneur DALI sert à la commande des équipements avec l'interface DALI (par ex. ballasts électroniques, convertisseur LED, transformateurs, etc.).
L'appareil est un contrôleur d'application à maître unique (conformément à EN 62386-103), c'est-à-dire que l'appareil doit uniquement être utilisé dans des segments DALI avec des ballasts électroniques raccordés et non avec d'autres appareils de commande DALI dans le segment (aucune fonction à plusieurs maîtres).
Il est possible de raccorder jusqu'à 30 participants DALI sur la sortie DALI. Les participants DALI sont adressés via des ordres de diffusion. Un adressage ou un regroupement des appareils DALI n'est pas nécessaire.
L'actionneur DALI fait office d'interface entre le système DALI et le bus KNX. Pour la commutation et la variation des appareils DALI raccordés.
Pour la totalité de l'installation DALI d'un segment, ne pas dépasser une longueur de câble de 300 m max. (ø 1,5 mm²).
Le raccordement à la tension secteur se fait en conformité avec l'inscription sur le boîtier (L et N). Le raccordement au bus KNX se fait via la borne enfichable KNX. Les câbles des segments DALI sont raccordés aux bornes correspondantes DA+ et DA-.

4 Informations générales concernant KNX-Secure

À partir de la version ETS5 5.5, une communication sécurisée sera prise en charge dans les systèmes KNX. On fait alors la distinction entre une communication sécurisée par le média de type IP au moyen de KNX IP-Secure et une communication sécurisée par les médias de type TP et RF au moyen de KNX Data-Secure. Les informations suivantes se rapportent à KNX Data-Secure.

Dans le catalogue de l'ETS, les produits KNX avec prise en charge de « KNX-Secure » sont clairement indiqués.

Dès qu'un appareil « KNX-Secure » est ajouté dans le projet, l'ETS réclame un mot de passe de projet. Si aucun mot de passe n'est saisi, l'appareil est ajouté avec Secure-Mode désactivé. Le mot de passe peut aussi être entré ou modifié a posteriori dans la vue générale du projet.

4.1 Mise en service avec « KNX Data-Secure »

Pour une communication sécurisée, une clé FDSK (Factory Device Setup Key) est nécessaire. Si un produit KNX est ajouté dans une ligne avec prise en charge de « KNX Data-Secure », l'ETS réclame la saisie de la FDSK. Cette clé spécifique à chaque appareil est imprimée sur la plaque signalétique de l'appareil et peut soit être saisie au moyen du clavier, soit lue au moyen d'un scanner de code ou d'une caméra d'ordinateur portable.

Exemple de la FDSK sur la plaque signalétique d'un appareil :

theben

Device Certificate (FDSK)

AABL57-P7KAAA-

CAQDAQ-CQMBYI-

BEFAWD-ANBYHT

4941670

0048FF000000

THEBEN DU 1 DALI S RF KNX - theben - 1

L'ETS produit, après la saisie de la FDSK, une clé outil spécifique à chaque appareil. Par le bus, l'ETS envoie la clé outil vers l'appareil devant être configuré. La transmission est codée et authentifiée au moyen de la clé FDSK d'origine précédemment saisie. Ni la clé outil, ni la clé FDSK ne sont envoyées en texte clair via le bus.

L'appareil n'accepte plus, après l'action précédente, que la clé outil pour poursuivre la communication avec l'ETS.

La clé FDSK n'est plus utilisée pour la suite de la communication, sauf si l'appareil est réinitialisé dans son état de livraison : alors, toutes les données relatives à la sécurité qui avaient été réglées seront effacées.

L'ETS génère autant de clés d'exécution que nécessaire pour la protection de la communication de groupes. Par le bus, l'ETS envoie la clé d'exécution vers l'appareil devant être configuré. La transmission s'effectue de manière codée et authentifiée au moyen de la clé d'appareil. Les clés d'exécution ne sont jamais envoyées en texte clair par le bus.

La FDSK est enregistrée dans le projet et peut être consultée dans l'aperçu du projet. En outre, il est possible d'exporter toutes les clés de ce projet (sauvegarde).

Lors de la planification de projet, il est possible de définir ensuite quelles fonctions ou quels objets sont censés communiquer en toute sécurité. Tous les objets avec une communication codée sont marqués dans l'ETS avec l'icône « secure ».

THEBEN DU 1 DALI S RF KNX - theben - 2

4.2 Mise en service sans « KNX Data-Secure »

Il est également possible de mettre en service l'appareil sans KNX Data-Secure. Dans ce cas, l'appareil n'est pas sécurisé et se comporte comme d'autres appareils KNX qui n'ont pas la fonction KNX Data-Secure.

Pour mettre en service un appareil sans KNX Data-Secure, marquer l'appareil dans la section Topologie ou Appareils et sélectionner « Désactivé » pour l'option Mise en service sécurisée dans la zone Propriétés de l'onglet Paramétrages.

5 Informations générales relatives à DALI

Les exigences en matière de technologie d'éclairage moderne sont très variées. Autrefois, la lumière était essentiellement utilisée pour l'exécution de tâches visuelles tandis qu'à l'heure actuelle, des notions telle que le confort, l'ambiance, la fonctionnalité et l'économie d'énergie sont au premier plan. Par ailleurs, une installation d'éclairage moderne est de plus en plus intégrée dans la gestion des

infrastructures de bâtiments afin de surveiller l'état de l'ensemble de l'éclairage. Souvent, une gestion complexe de la lumière est requise pour que les locaux soient conformes à leur usage. La technologie 1-10 V traditionnelle peut satisfaire à toutes ces exigences, toutefois de façon insuffisante ou moyennant des coûts élevés. C'est dans ce contexte qu'a été créée la norme DALI (DIN EN 62386 auparavant DIN EN 60929) en collaboration avec les fabricants leaders de ballasts. Elle décrit et définit l'interface numérique DALI (Digital Addressable Lighting Interface) dédiée aux équipements de la technique d'éclairage.

DALI s'est établie en tant que norme indépendant dans la technique d'éclairage. La gamme de ballasts, de transformateurs, de variateurs et de relais avec interface DALI influence la technique d'éclairage moderne.

5.1 Description du système DALI

L'alimentation en tension DALI est intégrée dans l'actionneur DALI, de sorte que le raccordement d'une alimentation en tension supplémentaire, par ex. DALI-PS sur la passerelle, est impossible.

L'actionneur DALI envoie des télégrammes de diffusion en tant que maître DALI. Les télégrammes de diffusion sont des télégrammes qui commandent simultanément tous les participants DALI.

Contrairement à la technologie 1-10 V, le ballast DALI (EVG) comprend un organe de commutation électronique. Par conséquent, un relais séparé pour la commutation du ballast devient inutile, tout comme le calcul de la puissance de commutation. L'organe de commutation électronique permet une commutation silencieuse.

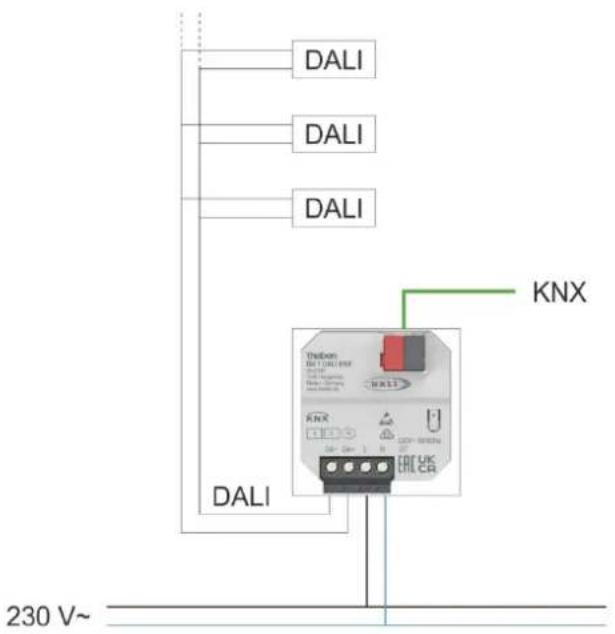

5.2 Schéma de principe

THEBEN DU 1 DALI S RF KNX - Schéma de principe - 1

5.3 Comportement des participants DALI en cas de coupure de la tension de service du ballast

La coupure de la tension de service du ballast, habituellement de 230 V, sur l'équipement DALI, par ex. ballast, entraîne l'extinction de la lampe et l'arrêt du ballast.

THEBEN DU 1 DALI S RF KNX - Comportement des participants DALI en cas de coupure de la tension de service du ballast - 1

Cet état est détecté comme une erreur de réseau par le DU 1 DALI KNX.

5.4 Comportement des participants DALI en cas de rétablissement de la tension de service du ballast

À l'état de livraison, les équipements avec interface DALI allument généralement les lampes à la luminosité maximale lors de la première activation de la tension de service ou lors du rétablissement de la tension de service du ballast. Cette valeur de luminosité (niveau Power-On) est prédéfinie par le fabricant du ballast et constitue une fonction de sécurité. De ce fait, l'électricien peut activer et désactiver l'éclairage DALI uniquement au moyen d'un disjoncteur normal par activation et désactivation de la tension de service de 230 V, lors de la phase de mise en service, même en l'absence d'un maître DALI programmé.

6 Le programme d'application DU 1 DALI KNX

6.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	DALI
Type de produit	Variateurs
Nom du programme	DU 1 DALI KNX

Nombre d'objets de communication	45
Nombre d'adresses de groupe	255
Nombre d'affectations	255

THEBEN DU 1 DALI S RF KNX - Sélection dans la base de données produits - 1

La base de données ETS se trouve dans notre catalogue ETS en ligne et sur notre site Web : www.theben.de/downloads

6.2 Aperçu des objets de communication

6.2.1 Variateur, canal C1

N°	Nom de l'objet	Fonction Longueur R W				C	T	DPT
1	Canal C1	Commutation MARCHE/ARRÊT	1 bit	-	W	C	-	1.001
2	Canal C1	Éclaircir/Obscurcir	4 bits	-	W	C	-	3.007
3	Canal C1	Valeur de variation	1 octet	-	W	C	-	5.001
4	Canal C1	Commutation prog.	1 bit	-	W	C	-	1.001
5	Canal C1	Verrouiller	1 bit	-	W	C	-	1.001
6	Canal C1	Appeler/Enregistrer des scènes	1 octet	-	W	C	-	18.001
7	Canal C1	Déverrouiller des scènes = 1	1 bit	-	W	C	-	1.001
7	Canal C1	Verrouiller des scènes = 1	1 bit	-	W	C	-	1.001
8	Canal C1	Forçage	2 bits	-	W	C	-	2.001
		Valeur de variation en cas de forçage	1 octet	-	W	C	-	5.001
		Mode forcé = 1	1 bit	-	W	C	-	1.001
		Mode forcé = 0	1 bit	-	W	C	-	1.001
9	Canal C1	Limitation de la valeur de variation	1 octet	-	W	C	-	5.001
10	Canal C1	Signalisation Marche/Arrêt	1 bit	R	-	C	T	1.001
11	Canal C1	Signalisation en %	1 octet	R	-	C	T	5.001
12	Canal C1	Signalisation des heures de fonctionnement	4 octets R	-	C T	13	100
12	Canal C1	Temps jusqu'au prochain service	4 octets	R	-	C	T	13.100
13	Canal C1	Service nécessaire	1 bit	R	-	C	T	1.001
14	Canal C1	Remise à zéro du service	1 bit	-	W	C	-	1.001
14	Canal C1	Remise à zéro des heures de fonctionnement	1 bit - W			C	- 1	001
15	Canal C1	Message d'erreur général	1 bit	R	-	C	T	1.001
16	Canal C1	Défaut DALI/réseau	1 bit	R	-	C	T	1.001
17	Canal C1	Défaut de lampe	1 bit	R	-	C	T	1.001
19	Canal C1	Commande de couleurs RGB	3 octets	-	W	C		232.600
		Température de couleur	2 octets	-	W	C		7.600
		Commande de couleurs RGBW	6 octets	-	W	C		251.600
20	Canal C1	Commande de couleurs (RGB rouge)	1 octet	-	W	C		5.001
		Commande de couleurs (teinte)	1 octet	-	W	C		5.003
		Température de couleur relative	1 octet	-	W	C		5.001
21	Canal C1	Commande de couleurs (RGB vert)	1 octet	-	W	C		5.001
21	Canal C1	Commande de couleurs (saturation)	1 octet	-	W	C		5.001
22	Canal C1	Commande de couleurs (RGB bleu)	1 octet	-	W	C		5.001
23	Canal C1	Commande de couleurs Blanc	1 octet	-	W	C		5.001
24	Canal C1	Changement de couleur (RGB rouge)	4 bits	-	W	C		3.007
		Changement de couleur (teinte)	4 bits	-	W	C		3.007
		Changement de température de couleur	4 bits	-	W	C		3.007
25	Canal C1	Changement de couleur (RGB vert)	4 bits	-	W	C		3.007
25	Canal C1	Changement de couleur (saturation)	4 bits	-	W	C		3.007
26	Canal C1	Changement de couleur (RGB bleu)	4 bits	-	W	C		3.007
27	Canal C1	Changement de couleur blanc	4 bits	-	W	C		3.007
28	Canal C1	État de la couleur RGB	3 octets	R	-	C	T	232.600
		État de la couleur RGBW	6 octets	R	-	C	T	251.600
		État température de couleur	2 octets	R	-	C	T	7.600
29	Canal C1	État de la couleur (RGB rouge)	1 octet	R	-	C	T	5.001
29	Canal C1	État de la couleur (teinte)	1 octet	R	-	C	T	5.003
30	Canal C1	État de la couleur (RGB vert)	1 octet	R	-	C	T	5.001
30	Canal C1	État de la couleur (saturation)	1 octet	R	-	C	T	5.001
31	Canal C1	État de la couleur (RGB bleu)	1 octet	R	-	C	T	5.001
32	Canal C1	État de la couleur Blanc	1 octet	R	-	C	T	5.001
33	Canal C1	Commutation MARCHE/ARRÊT (RGB rouge)	1 bit	-	W	C	-	1.001
34	Canal C1	Commutation MARCHE/ARRÊT (RGB vert)	1 bit	-	W	C	-	1.001
35	Canal C1	Commutation MARCHE/ARRÊT (RGB bleu)	1 bit	-	W	C	-	1.001
36	Canal C1	Commutation MARCHE/ARRÊT Blanc	1 bit	-	W	C	-	1.001

6.2.2 Entrées externes : fonction interrupteur ou bouton-poussoir

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
41 Canal	11.1	Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.010
42 Canal	11.2	Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.01O
45 Canal	11	Verrouiller = 1	1 bit	-	W	C	-	1.001
45 Canal	11	Verrouiller = 0	1 bit	-	W	C	-	1.003
51-55	Canal I2 (détails : voir canal I1)

6.2.3 Entrées externes : fonction variation

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
41	Canal I1	Commuter	1 bit	R	W	C	T	1.001
42 Canal	I1	Éclaircir/Obscurcir	4 bits	R	-	C	T	3.007
		Éclaircir	4 bits	R	-	C	T	3.007
		Obscurcir	4 bits	R	-	C	T	3.007
43 Canal	I1.1	Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.010
45 Canal	I1	Verrouiller = 1	1 bit	-	W	C	-	1.001
45 Canal	I1	Verrouiller = 0	1 bit	-	W	C	-	1.003
51-55	Canal I2 (détails : voir canal I1)

6.2.4 Entrées externes : fonction store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
41	Canal I1	Pas/Arrêt	1 bit	R	-	C	T	1.010
42 Canal	I1	MONTÉE/DESCENTE	1 bit	R	W	C	T	1.008
		MONTÉE	1 bit	R	-	C	T	1.008
		DESCENTE	1 bit	R	-	C	T	1.008
43 Canal	I1.1	Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Hauteur % ^5	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.010
		2 octets 9.x	2 octets	R	-	C	T	9.xxx
		4 octets 14.x	4 octets	R	-	C	T	14.xxx
44	Canal I1.2	Lamelle % ^6	1 octet	R	-	C	T	5.001
45 Canal	I1	Verrouiller = 1	1 bit	-	W	C	-	1.001
45 Canal	I1	Verrouiller = 0	1 bit	-	W	C	-	1.003
51-55	Canal I2 (détails : voir canal I1)

6.2.5 Entrées externes : fonction entrée de la température (12 uniquement)

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
51	Canal I2	Valeur réelle température	2 octets	R	-	C	T	9.001

6.2.6 Objets communs

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
71	Centrale	MARCHE permanente centralisée	1 bit	-	W	C	-	1.001
72	Central	ARRÊT permanent centralisé	1 bit	-	W	C	-	1.001
73	Centrale	Commutation centralisée MARCHE/ARRÊT	1 bit	-	W	C	-	1.001
74	Central	Appel/enregistrement centralisé des scènes	1 octet	-	W	C	-	18.001

6.3 Description des objets de communication

6.3.1 Objets pour l'actionneur DALI

Objet 1 : commutation MARCHE/ARRÊT

Voir également : Paramètre Valeur d'activation.

Objet 2 Éclaircir/obscurcir

Cet objet est piloté avec des télégrammes 4 bits (DPT 3.007 Control_Dimming).

Cette fonction permet d'augmenter ou de réduire progressivement l'intensité lumineuse.

En application par défaut, des télégrammes à 64 niveaux sont envoyés.

IMPORTANT : la réaction aux télégrammes 4 bits dépend du paramètre Activation et désactivation avec télégramme 4 bits.

Voir en annexe : Télégrammes 4 bits (éclaircir/obscurcir)

Objet 3 : valeur de variation

Cet objet permet de sélectionner directement la valeur de variation souhaitée.

Format : pourcentage 1 octet.

$$ 0 = 0 \% $$

$$ 255 = 100 \% $$

Objet 4 : commutation prog.

Un 1 sur cet objet lance un cycle de commutation programmée : en partant de la luminosité minimale, la luminosité est graduellement augmentée.

La valeur de variation reste constante pendant la durée paramétrée. Une fois ce délai écoulé, elle varie progressivement jusqu'à la valeur paramétrée après l'arrêt prog.

Les valeurs de variation minimale et maximale paramétrées sont prises en compte.

Le cycle peut être prolongé ou coupé prématurément par des télégrammes.

Ce déroulement peut aussi être commandé par une horloge programmable si le paramètre Temps entre Marche prog. et Arrêt prog. est réglé sur jusque Télégramme d'arrêt prog..

Le cycle de variation est alors lancé par un 1 et stoppé par un 0.

Voir en annexe : Application de la fonction Commutation prog.

Objet 5 : verrouiller

Le comportement en cas d'activation ou de désactivation du verrouillage peut être paramétré lorsque la fonction de verrouillage a été activée (page de paramètres Sélection de la fonction).

Le verrouillage n'est activé que lors de la réception de l'objet, c'est-à-dire qu'en cas de verrouillage avec 0, le canal n'est pas verrouillé au retour du bus.

Si le paramètre Comportement à l'activation du verrouillage est = aucune réaction, un processus de commutation prog. en cours n'est pas interrompu.

Objet 6 : appeler / sauvegarder des scènes

Uniquement disponible lorsque la fonction scène a été activée (page de paramètres Sélection de la fonction).

Cet objet permet de mémoriser des scènes et de les rappeler ultérieurement.

Lors de la sauvegarde, la valeur de variation du canal - et si sélectionnée, la valeur de couleur du canal - sont enregistrées.

Cette valeur de variation est alors mémorisée sans tenir compte de la manière dont elle a été mise en œuvre (que ce soit via des ordres de commutation ou des objets centralisés).

Lors de l'appel, les valeurs de variation et de couleur enregistrées sont rétablies.

Tous les numéros de scène de 1 à 63 sont pris en charge.

Le canal peut participer à un total de 8 scènes.

Voir en annexe : Les scènes

Objet 7 : déverrouiller les scènes = 1, verrouiller les scènes = 1

Verrouille la fonction de scène par un 1 ou un 0, selon le paramétrage.

Tant que le verrouillage est actif, l'enregistrement et l'appel des scènes ne sont plus possibles.

Objet 8 : forçage, valeur de variation en cas de forçage, forçage = 1, forçage = 0

La fonction de l'objet de forçage peut se paramétrer comme objet à 1 ou 2 bit(s) ou comme objet à 1 octet.

Format de l'objet de forçage	Forçage		Comportement en cas de forçage
Format de l'objet de forçage	Déclencher par	Terminer par	Début	Fin
1 bit	1 ou 0 (paramétrable)	0 ou 1 (paramétrable)	Paramétrable dans le programme d'application
2 bits	Forçage marche = 3 Forçage arrêt = 2	Désactiver le forçage = 0 ou 1	Paramétrable dans le programme d'application.	Paramétrable
1 octet	1-100 %	0	Le télégramme de déclenchement sert aussi de valeur de variation forcée	Paramétrable

Une valeur de couleur est également envoyée, voir paramètre Valeur de couleur ou température de couleur pour le délai RGB sur la page de paramètres Valeur de la couleur.

Objet 9 : limitation de la valeur de variation

L'objet Limite de valeur de variation permet provisoirement de limiter la valeur de variation.

Dans son application pratique, cette fonction sert par exemple à ne pas dépasser l'éclairage de base la nuit, alors qu'en soirée l'ensemble de la plage d'éclairage peut être exploité.

Si la valeur de l'objet = 0, la valeur de variation n'est pas limitée.

Si la valeur de l'objet est supérieure à 0, cette valeur prescrit la limite pour la valeur de variation.

Si la valeur d'objet est inférieure à la valeur de variation minimale paramétrée, la luminosité sera limitée à cette valeur de variation minimale.

Lorsque la limitation est désactivée, la valeur de variation reste limitée jusqu'à la réception d'un nouvel ordre de variation.

Pendant la limitation, les temps de Marche prog. et d'Arrêt prog. sont adaptés de manière à ce que la vitesse de modification de la luminosité reste la même que celle sans limitation.

Objet 10 : signalisation Marche/Arrêt

Envoie l'état de variation actuel :

1 = la valeur de variation actuelle se situe entre 1% et 100%

0 = la valeur de variation actuelle est = 0%

Objet 11 : signalisation en %

Envoie la nouvelle valeur de variation après modification dès qu'un processus de variation est terminé, c'est-à-dire dès que la nouvelle valeur de consigne est atteinte.

Format : 1 octet, 0 ... 255, c'est-à-dire 0 ... 100%

Objet 12 : signalisation des heures de fonctionnement, temps jusqu'au prochain service

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée (page de paramètres Sélection de la fonction).

Indique, selon le type de compteur d'heures de fonctionnement sélectionné (page de paramètres Compteur d'heures de fonctionnement et Service), le temps restant jusqu'à l'écoulement de l'intervalle de service réglé ou l'état actuel du compteur d'heures de fonctionnement.

Objet 13 : service nécessaire

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée (page de paramètres Sélection de la fonction) et type de compteur d'heures de fonctionnement = Compteur de temps jusqu'au prochain service.

Indique si l'intervalle de service paramétré est écoulé.

0 = non écoulé

1 = intervalle de service écoulé

Objet 14 : mise à zéro du service, mise à zéro heures de fonctionnement

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a été activée.

(page de paramètres Sélection de la fonction).

Objet 15 : message d'erreur général

Sert de signal de fonctionnement défectueux :

0 = pas d'erreur

1 = une erreur a été constatée

Une erreur générale se produit si l'une des erreurs restantes a été détectée.

Ce message peut, par exemple, s'afficher sur un écran.

Objet 16 : défaut DALI/réseau

Un défaut du bus DALI a été détecté.

(surcharge ou court-circuit)

En cas de surcharge, le courant mesuré sur le bus DALI est trop élevé.

En cas de court-circuit, la tension mesurée sur le bus DALI est trop basse.

Objet 17 : défaut de lampe

Signale une panne de la lampe.

Fonction Température de couleur

Objet 19 : température de couleur absolue (2 octets)

DPT 7.600. Envoie des télégrammes de la température de couleur de 1000 à 10000 K.

Objet 20 : température de couleur relative (1 octet)

DPT 5.001. Cet objet est utilisé pour régler la température de couleur. L'objet est une valeur en % et règle la température de couleur en pourcentage entre la valeur minimale et la valeur maximale.

Objet 24 : changement de couleur

DPT 3.007. Cet objet est utilisé pour changer la température de couleur. La plage complète de 0 à 100 % est toujours parcourue, indépendamment des bits 0..2 dans le télégramme de variation à 4 bits.

Objet 28 : état température de couleur

DPT 7.600. Cet objet est utilisé pour signaler la température de couleur.

Fonction RGB/RGBW

THEBEN DU 1 DALI S RF KNX - Fonction RGB/RGBW - 1

Avec ces valeurs de couleurs, les composants de couleurs peuvent être envoyés soit ensemble dans un objet, soit séparément sur plusieurs objets.

Avec le format HSV ou HSVW, l'envoi est effectué uniquement par des objets séparés.

Objets 19-36 : commande de couleurs

Fonction	Désignation	N°	Fonction de l'objet
Commande de couleurs RGB (atteindre une valeur fixe)	RGB 3 octets	19	Commande de couleurs RGB
	RGB objets séparés	20	RGB rouge
		21	RGB vert
		22	RGB bleu
	HSV objets séparés	20	Teinte HSV
	HSV objets séparés	21	Saturation HSV
Changement de couleur RGB (déplacer d'une certaine valeur)	RGB objets séparés	24	RGB rouge
		25	RGB vert
		26	RGB bleu
	HSV objets séparés	24	Teinte HSV
	HSV objets séparés	25	Saturation HSV
État de la couleur RGB (envoyer la valeur au bus)	RGB 3 octets	28	État de la couleur RGB
	RGB objets séparés	29	RGB rouge
		30	RGB vert
		31	RGB bleu
	HSV objets séparés	29	Teinte HSV
	HSV objets séparés	30	Saturation HSV
Commutation RGB MARCHE/ARRÊT (commuter la couleur)	RGB objets séparés	33	RGB rouge
		34	RGB vert
		35	RGB bleu
Commande de couleurs RGBW (atteindre une valeur fixe)	RGBW 6 octets	19	Commande de couleurs RGBW
	RGBW objets séparés	20	RGB(W) rouge
		21	RGB(W) vert
		22	RGB(W) bleu
		23	Valeur blanc
	HSVW objets séparés	20	HSV(W) teinte
		21	HSV(W) saturation
		23	Valeur blanc
Changement de couleur RGBW (déplacer d'une certaine valeur)	RGBW objets séparés	24	RGB(W) rouge
		25	RGB(W) vert
		26	RGB(W) bleu
		27	Valeur blanc
	HSVW objets séparés	24	HSV(W) teinte
		25	HSV(W) saturation
		27	Valeur blanc
État de la couleur RGBW (envoyer la valeur au bus)	RGBW 3 octets	28	État de la couleur RGBW
	RGB objets séparés	29	RGB(W) rouge
		30	RGB(W) vert
		31	RGB(W) bleu
		32	Valeur blanc
	HSV objets séparés	29	HSV(W) teinte
		30	HSV(W) saturation
		32	Valeur blanc
Commutation RGBW MARCHE/ARRÊT (commuter la couleur)	RGB objets séparés	33	RGB(W) rouge
		34	RGB(W) vert
		35	RGB(W) bleu
		36	RGB(W) blanc

6.3.2 Objets pour les entrées externes : fonction interrupteur

Objet 41 Canal I1.1

Premier objet de sortie du canal (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 42 Canal I1.2

Deuxième objet de sortie du canal (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 45 : Verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 51-55

Objets pour le canal 12

6.3.3 Objets pour les entrées externes : fonction bouton poussoir

Objet 41 Canal I1.1

Premier objet de sortie du canal (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 42 Canal I1.2

Deuxième objet de sortie du canal (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 45 : Verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 51-55

Objets pour le canal 12

6.3.4 Objets pour les entrées externes : fonction variation

Objet 41 Canal I1.1 commuter

Active et désactive le variateur.

Objet 42 : canal l1.1 éclaircir, obscurcir, éclaircir/obscurcir

Ordres de variation 4 bits.

Objet 43 : canal l1.1 – commuter, priorité, pourcentage.

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 45 : Verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 51-55

Objets pour le canal 12

6.3.5 Objets pour les entrées externes : fonction store

Objet 41 Canal I1 pas/arrêt

Envoie des ordres de pas/d'arrêt à l'actionneur de store.

Objet 42 Canal I1 MONTÉE/DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 43 : canal I1.1 – commuter, priorité, pourcentage, hauteur %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

5 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur, hauteur %.

Objet 44 : canal l1.1 – lamelle %

Télégramme de lamelle pour le positionnement du store en cas de double-clic (conjointement à l'objet hauteur % si type d'objet = hauteur + lamelle).

Objet 45 : Verrouiller canal I1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 51-55

Objets pour le canal 12

6.3.6 Objets pour les entrées externes : fonction entrée de la température

Objet 51 : canal I2 – valeur réelle de la température ^7

Envoie la température mesurée sur l'entrée 12 (sonde à distance ou sonde de température de plancher).

6.3.7 Objets communs

Objet 71 : MARCHE permanente centralisée

Fonction d'activation centralisée.

0 = MARCHE permanente Réinitialiser

La participation à cet objet est réglable (page de paramètres Sélection de la fonction).

THEBEN DU 1 DALI S RF KNX - Objet 71 : MARCHE permanente centralisée - 1

Cet objet a la priorité la plus élevée. Tant que cet objet est défini, les autres ordres de commutation n'ont aucun effet sur le canal participant.

Objet 72 : ARRÊT permanent centralisé

Fonction de désactivation centralisée.

0 = ARRÊT permanent Réinitialiser

1 = ARRÊT permanent

La participation à cet objet est réglable (page de paramètres Sélection de la fonction).

THEBEN DU 1 DALI S RF KNX - Objet 72 : ARRÊT permanent centralisé - 1

Cet objet possède une priorité de second rang après la fonction MARCHE permanente centralisée. Tant que cet objet est défini, les autres ordres de commutation n'ont aucun effet sur le canal participant.

Objet 73 : commutation centralisée

Fonction de commutation centralisée.

0 = ARRÊT

1 = MARCHE

La participation à cet objet est réglable (page de paramètres Sélection de la fonction).

Avec cet objet, le canal participant se comporte exactement comme si son objet d'entrée interceptait un ordre de commutation.

Objet 74 : appeler/enregistrer les scènes centralisées

Objet centralisé pour l'utilisation de scènes.

Cet objet permet de mémoriser des scènes et de les rappeler ultérieurement.

Voir en annexe : Les scènes

6.4 Aperçu des pages de paramètres

6.4.1 Généralités

Page de paramètres	Description
Généralités	Activer entrées binaires.

6.4.2 Actionneur DALI

Page de paramètres	Description
Canal
Sélection de la fonction	Propriétés du canal et activation d'autres fonctions (commande de couleurs, commutation prog., forçage, etc.).
Commande de couleur	Type d'objet de la commande des couleurs ainsi que d'autres fonctions (valeur de la couleur pour la durée, comportement lors de l'activation, etc.).
Comportement de variation	Délais de variation, valeur d'activation de variation, etc.
Limitations de la valeur de variation	Plage de validité de la limitation.
Commutation prog.	Luminosité/Valeur de variation, valeurs de couleurs et réglages du temps pour la commutation prog.
Fonction de verrouillage	Type du télégramme de verrouillage et comportement lors du verrouillage.
Signalisation	Format des objets de signalisation et du temps d'envoi cyclique.
Forçage	Comportement en mode forcé.
Scènes	Sélection des numéros de scènes applicables au canal.
Compteur d'heures de fonctionnement et service	Type de compteur d'heures de fonctionnement, le cas échéant intervalle de service, etc.
Messages de diagnostic	Activer l'envoi de messages de diagnostic et d'erreur.
Panne de tension et rétablissement	Comportement pendant le téléchargement et en cas de panne du bus, rétablissement du réseau et retour du bus.

6.4.3 Entrées externes

Page de paramètres	Description
Entrées I1 et I2
Sélection de la fonction	Fonction de l'entrée, durée d'élimination des rebonds, nombre de télégrammes, fonction de verrouillage, etc.En supplément pour I2 : sélection de la sonde de température, ajustement de la température, etc.
Objets d'interrupteur 1 et 2	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Varier directement	En cas de commande directe : réaction à une pression longue ou courte
Objet de bouton-poussoir 1 et 2	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Varier	Type de commande.
Store	Type de commande.
Double-clic	Télégrammes supplémentaires pour varier et store.

6.5 Paramètres généraux

6.5.1 Généralités

Désignation	Valeurs	Description
Utiliser des entrées binaires	Non	Aucune entrée binaire
Utiliser des entrées binaires	Oui	Les entrées binaires I1 et I2 sont activées

6.6 Paramètres pour l'actionneur DALI

6.6.1 Canal : sélection de la fonction

Désignation	Valeurs	Description
Activer la commande de couleurs	NonOui	Pas de commande de couleurs.La page Commande de couleur s'affiche.
Adapter les limitations de la valeur de variation	NonOui	Les valeurs par défaut s'appliquent:Exécuter la limitation en cas de description de l'objet= non,Limitation valable pour:- commutation prog.- variation absolue- variation relative- ordre de commutation= non
Adapter les limitations de la valeur de variation	NonOui	La page Limitations de la valeur de variation s'affiche et tous les paramètres peuvent être personnalisés.
Adapter la commutation prog.	NonOui	Les valeurs par défaut s'appliquent:- délai pour MARCHE prog. = 1 min- valeur de variation après Marche prog.= 100 %- délai entre MARCHE prog. et ARRÊT prog. = 5 min- valeur de variation après ARRÊT prog.= 0 %- délai pour ARRÊT prog. = 1 minLa page Commutation prog. s'affiche et tous les paramètres peuvent être personnalisés.
Adapter la fonction de verrouillage	NonOui	Les valeurs par défaut s'appliquent:- verrouiller avec 1 (par défaut)- comportement à l'activation du verrouillage= 10 %- comportement à la désactivation du verrouillage = actualiserLa page Fonction de verrouillages'affiche et tous les paramètres peuvent être personnalisés.
Participation aux objets centralisés	Nonoui : à tous les objets centralisés seulement à MARCHE permanente centralisée seulement à ARRÊT permanent centralisé seulement à commutation centralisée seulement à commutation et MARCHE permanente centralisées seulement à commutation et ARRÊT permanent centralisés seulement à MARCHE permanente et ARRÊT permanent centralisés	Les objets centralisés ne sont pas pris en compte.Quels sont les objets centralisés à prendre en compte ?Les objets centralisés permettent l'activation et la désactivation simultanées de plusieurs canaux avec un seul objet.
Adapter les signalisations	Non	Les valeurs par défaut s'appliquent:- format de la signalisation 1 bit = non inversé- envoyer cycliquement la signalisation 1 bit = non- envoyer la signalisation 8 bits = uniquement après achèvement du processus de variation.- envoyer cycliquement la signalisation 8 bits = non- durée de l'envoi cyclique des signalisations= 60 minLa page Signalisation s'affiche et tous les paramètres peuvent être personnalisés.
Adapter les signalisations	Oui
Activer la fonction de forçage	Non	Aucune fonction de forçage.
Activer la fonction de forçage	Oui	La page Fonction de forçage s'affiche.
Activer les scènes	Non	Ne pas utiliser de scènes.
Activer les scènes	Oui	La page Scènes s'affiche.
Activer le compteur d'heures de fonctionnement	Non	Pas de compteur d'heures de fonctionnement.
Activer le compteur d'heures de fonctionnement	Oui	La page Compteur d'heures de fonctionnement s'affiche.
Activer les messages de diagnostic	Non	Pas de messages de diagnostic.
Activer les messages de diagnostic	Oui	La page Messages de diagnostic s'affiche.

6.6.2 Commande de couleur

Ce paramètre permet de régler la commande de couleurs devant être utilisée sur le canal correspondant.

Remarque : il faut veiller à ce que les ballasts raccordés sur ce canal prennent en charge ce type de commande.

Désignation	Valeurs	Description
Type de commande de couleurs	Température de couleur1000 – 10000 K	Température de couleur
	Couleur RVB	La couleur peut être sélectionnée directement via le sélecteur de couleurs. La valeur de couleur s'affiche aussi comme valeur hexadécimale 3 octets.
	Couleur RGBW	La couleur peut être sélectionnée directement via le sélecteur de couleurs. La valeur de couleur s'affiche aussi comme valeur hexadécimale 3 octets.
Type d'objet	Avec couleur RGB
	Combinaison RGB(W)	1 objet RGB 3 octets DPT232.600
	Objets séparés RGB(W)	3 objets : rouge, vert, bleu.
	Objets séparés HSV(W)	2 objets : valeur de la couleur (Hue), saturation (Saturation).
	Avec couleur RGBW
	Combinaison RGBW	1 objet RGBW 6 octets DPT251.600
	RGBW objets séparés	4 objets : rouge, vert, bleu, valeur de blanc (White).
	HSVW objets séparés	3 objets : valeur de la couleur (Hue), saturation (Saturation), valeur blanc (White).
Couleur avec mode permanent	Avec couleur RGB(W)
	Valeur de la couleur pour le délai RGB(W)#000000 – #FFFFFFValeur blanc supplémentaireDélai (RGBW) #00 ... #FF	Pendant la MARCHE permanente et le forçage, la couleur paramétrée est réglée si la commande de couleurs est activée
	Avec la température de couleur
	Température de couleur avec mode forcé/MARCHE PERM1000 – 10000 K 3000 K	Ce paramètre permet de régler la température de couleur qui doit être utilisée avec Forçage et Marche permanente.
Comportement à l'activation	Dernière valeur d'objetParamètres ETS	La dernière valeur d'objet est utilisée.Remarque : en cas de valeur d'objet non valide, la couleur préréglée de l'ETS est utilisée.Utilise les paramètres ETS conformément au réglage ci-après
Couleur lors de l'activation	Avec la température de couleur
	Température de couleur1000 – 10000 K3000 K	Ce paramètre permet de régler la température de couleur qui doit être utilisée à l'activation.
	Avec RGB(W)
	Valeur de couleur lors de l'activation RGB(W)#000000 – #FFFFFFValeur blanc supplémentaire lors de l'activation (RGBW)#00 ... #FF	Ce paramètre permet de régler la couleur qui doit être utilisée lors de l'activation.
Température de couleur minimale	1000 K..5000 K 2000 K	Paramètre pour le réglage de la valeur minimale valide pour la température de couleur.La température de couleur minimale est nécessaire pour calculer la température de couleur relative.
Température de couleur maximale	5010 K..10000 K 6000 K	Paramètre pour le réglage de la valeur maximale valide pour la température de couleur.La température de couleur maximale est nécessaire pour calculer la température de couleur relative.Les deux paramètres sont utilisés pour le calcul et déterminent les valeurs réglables.
Délai lors du changement de couleur via variation	1 s, 2 s, 4 s6 s, 8 s, 12 s,15 s, 24 s, 30 s, 60 s, 90 s	Ce paramètre permet de décider de la rapidité à laquelle a lieu le changement de la valeur de couleur lors de la variation.
Délai lors du changement de couleur	immédiatement1 s, 2 s, 4 s6 s, 8 s, 12 s,15 s, 24 s, 30 s, 60 s, 90 s	Ce paramètre permet de décider de la rapidité à laquelle a lieu le changement de la valeur de couleur.

6.6.3 Comportement de variation

Désignation	Valeurs	Description
Valeur de variation minimum	1 %, 5 %, 10 %,15 %, 20 %, 25 %, 30 %35 %, 40 %, 45 %, 50 %	Valeur de variation minimale pour tous les processus de variation (sauf 0 %).Les valeurs (valeur d'activation de variation, comportement en cas de panne du bus, etc.) situées en dessous de ce seuil sont augmentées à la valeur de variation minimale.
Valeur maximale de variation	50 %, 55 %,60 %, 65 %, 70 %, 75 %,80 %, 85 %, 90 %, 95 %,100 %,	Valeur de variation maximale pour tous les processus de variation.Les valeurs (valeur d'activation de variation, comportement en cas de panne du bus, etc.) situées au-dessus de ce seuil sont diminuées à la valeur de variation maximale.
Calcul de la courbe de variation	logarithmiquelinéaire	La courbe de variation logarithmique est adaptée à la sensibilité de l'œil humain. Il en résulte pour le flux lumineux une courbe caractéristique logarithmique qui est perçue comme une courbe de luminosité linéaire par l'œil humain.Dans le cas de la courbe de variation linéaire, la valeur de luminosité reçue par KNX est directement représentée sur la puissance de la lampe. Une transformation linéaire a lieu.
Délai de variation 1 de 0% à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s,15 s, 24 s, 30 s, 60 s	Ce paramètre définit la vitesse de variation maximale de 0 à 100 %.Pour plus de flexibilité, 3 valeurs différentes peuvent être déterminées (voir ci-dessous).
Délai de variation 2 de 0% à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s,15 s, 24 s, 30 s, 60 s	2e délai de variation préréglable.
Délai de variation 3 de 0% à 100 %	1 s, 2 s, 4 s6 s, 8 s, 12 s,15 s, 24 s, 30 s, 60 s	3e délai de variation préréglable.
Lors de la réception d'un ordre de commutation (1 bit)	activervarier avec délai de variation 1varier avec délai de variation 2varier avec délai de variation 3	Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans un intervalle d'1 s max.Le passage de 0 % à 100 % ou de 100 % à 0 % s'effectue durant le délai de variation préréglé.
Lors de la réception d'un ordre de variation (4 bits)	activervarier avec délai de variation 1varier avec délai de variation 2varier avec délai de variation 3	Le passage de 0 % à 100 % ou de 100 % à 0 % a lieu dans un intervalle d'1 s max. (à étapes intermédiaires très rapides), mais peut être interrompu par un ordre d'arrêt (lorsque la touche est lâchée).Le passage de 0 % à 100 % ou de 100 % à 0 % s'effectue durant le délai de variation préréglé à des étapes intermédiaires ralenties en conséquence.
Lors de la réception d'une valeur absolue (8 bits)	activervarier avec délai de variation 1varier avec délai de variation 2varier avec délai de variation 3	La valeur de variation reçue est immédiatement prise en compte (temporisation max. 1 s).Le passage à la nouvelle valeur de variation a lieu dans le délai de variation préréglé proportionnellement à la modification de la valeur.Exemple avec délai de variation 1 = 12 s : passage de :- 0 à 100 % ou de 100 à 0 % en 12 s (= 100 % de 12 s)- 25 à 50 % ou de 50 à 25 % en 3 s (= 25 % de 12 s)etc.
Valeur d'activation	Valeur avant la dernière extinctionvaleur minimale10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %, 100%	La dernière valeur de variation avant l'extinction est mémorisée et restaurée.La valeur minimale paramétrée est prise en compte.Le variateur se règle à l'allumage sur la valeur choisie.lci aussi, la valeur de variation minimale paramétrée est prise en compte.
Activation avec télégramme de variation 4 bits	NonOui	Définit la réaction du canal désactivé à la réception d'un télégramme 4 bits (éclaircir). Voir en annexe : Télégrammes 4 bits (éclaircir/obscurcir).L'état du canal reste inchangé.Le canal est activé et la variation est réglée.
Désactivation avec télégramme de variation 4 bits	NonOui	Définit la réaction du canal activé à la réception d'un télégramme 4 bits (obscurcir). Voir en annexe : Télégrammes 4 bits (éclaircir/obscurcir).L'état du canal reste inchangé.Le canal est désactivé.

6.6.4 Limitations de la valeur de variation

THEBEN DU 1 DALI S RF KNX - Limitations de la valeur de variation - 1

L'objet Limitation de la valeur de variation permet provisoirement de limiter la valeur de variation. Dans son application pratique, cette fonction sert par exemple à ne pas dépasser l'éclairage de base la nuit, alors qu'en soirée l'ensemble de la plage d'éclairage peut être exploité.

Description de l'objet, voir Objet 9 limitation de la valeur de variation.

Désignation	Valeurs	Description
Exécuter la limitation en cas de description de l'objet	Non	La limitation n'est appliquée qu'après le prochain processus de variation.
Exécuter la limitation en cas de description de l'objet	Oui	Limiter la valeur de variation dès qu'une valeur est réceptionnée sur l'objet Limitation de la valeur de variation.
Limitation valable pour ordre de commutation (1 bit)	Non	Pas de limitation pour les ordres de commutation.
Limitation valable pour ordre de commutation (1 bit)	Oui	La limitation est appliquée.
Limitation valable pour variation relative (4 bits)	Non	Pas de limitation sur les ordres Éclaircir / Obscurcir.
Limitation valable pour variation relative (4 bits)	Oui	La limitation est appliquée.
Limitation valable pour variation absolue (8 bits)	Non	Pas de limitation pour la valeur en pourcentage des télégrammes.
Limitation valable pour variation absolue (8 bits)	Oui	La limitation est appliquée.
Limitation valable pour commutation prog.	Non	Pas de limitation pour la commutation prog.
Limitation valable pour commutation prog.	Oui	La limitation est appliquée.

6.6.5 Commutation prog.

Désignation	Valeurs	Description
Délai pour MARCHE prog.	0 s, 1 s, 2 s, 4 s6 s, , 8 s, 12 s, 15 s24 s, 30 s, 45 s, 1 min2 min, 3 min, 4 min, 5 min6 min, 7 min, 8 min, 9 min10 min, 12 min,15 min, 20 min30 min, 40 min,50 min, 60 min	Durée de l'augmentation de phase (t1) en cas de commutation prog. (voir en annexe).0 s = allumer immédiatement. Pour des informations plus détaillées, voir en annexe :Redéclenchement ou coupure anticipée.
Valeur de variation après Marche prog.	10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %,100 %	Valeur finale à la fin de la phaseMarche prog. (val)Remarque :Ici aussi, la valeur de variation minimale paramétrée est prise en compte.
Comportement de la valeur de couleur en cas de MARCHE prog.	Conserve la dernière valeur d'objetUtilise les paramètres ETS de la valeur de couleur en cas de MARCHE prog.	Remarque : avec « Conserve la dernière valeur d'objet » - en cas de valeur d'objet non valide, la couleur préréglée de l'ETS est utilisée.
Valeur de couleur en cas de MARCHE prog. (visible uniquement si Comportement de la valeur de couleur en cas de MARCHE prog. est réglé sur Utilise les paramètres ETS)	Température de couleur avec MARCHE prog.1000 K..10000 K [3000 K]	Ce paramètre permet de régler la température de couleur devant être utilisée lors de la MARCHE prog..Réglage par incrémentation de 10.
	RGB(W) / HSV(W)#000000 ... #FFFFFFValeur de blanc #00 ... #FF	Ce paramètre permet de régler la valeur de couleur devant être utilisée lors de la MARCHE prog..
Délai entre MARCHE prog. et ARRÊT prog.	jusqu'au télégramme ARRÊT prog.1 s, 2 s, 3 s, 4 s5 s, 6 s, 7 s, 8 s, 9 s10 s, 15 s, 20 s, 30 s40 s, 50 s, 1 min, 2 min3 min, 4 min, 5 min, 6 min7 min, 8 min, 9 min, 10 min12 min, 15 min, 20 min,30 min, 40 min, 50 min,60 min.	Pas de limitation de délai, la phase ARRÊT prog. est déclenchée par un télégramme.Temporisation (t2) jusqu'au début de la phase Arrêt prog.
Délai pour Arrêt prog.Valeur de variation après Arrêt prog.	0 s, 1 s, 2 s, 4 s6 s, , 8 s, 12 s, 15 s24 s, 30 s, 45 s, 1 min2 min, 3 min, 4 min, 5 min6 min, 7 min, 8 min, 9 min10 min, 12 min, 15 min,20 min, 30 min, 40 min,50 min, 60 min0 %, 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %,100 %	Durée de la phase d'arrêt prog. (t3).0 s = éteindre immédiatementPour des informations plus détaillées, voir en annexe :Redéclenchement ou coupure anticipée.Valeur finale à la fin de la phase Arrêt prog. (Val)Remarque :Ici également, les valeurs de variation minimale et maximale paramétrées sont prises en compte.
Comportement de la valeur de couleur en cas d'ARRÊT prog.	dernière valeur d'objetParamètres ETS	Remarque : avec « Conserve la dernière valeur d'objet » - en cas de valeur d'objet non valide, la couleur préréglée de l'ETS est utilisée.
Valeur de couleur en cas d'ARRÊT prog.(visible uniquement si Comportement de la valeur de couleur en cas d'ARRÊT prog. est réglé sur Utilise les paramètres ETS)	Température de couleur avec ARRÊT prog.1000 K..10000 K [3000 K]RGB(W) / HSV(W)#000000 ... #FFFFFFValeur blanc #00 ... #FF	Ce paramètre permet de régler la température de couleur devant être utilisée lors de l'ARRÊT prog..Réglage par incrémentation de 10.Ce paramètre permet de régler la valeur de couleur devant être utilisée lors de l'ARRÊT prog.

6.6.6 Fonction de verrouillage

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillageAprès la réinitialisation, le verrouillage est toujours désactivé.
Comportement à l'activation du verrouillage	aucune modification100 %0 %, 10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %	Aucune réaction.Varier à la valeur réglée.
Comportement à la désactivation du verrouillage	aucune modificationActualiser100 %, 0 %, 10 %, 20 %,30 %, 40 %, 50 %, 60 %,70 %, 80 %, 90 %	Aucune réaction.Lorsqu'un télégramme a été intercepté pendant le verrouillage : valider l'état.Sinon : restaurer l'état du verrouillage.Varier à la valeur réglée.

6.6.7 Signalisation

Désignation	Valeurs	Description
Format de la signalisation 1 bit	non inversé	Réglage par défaut : 1 - 100% = 1 0% = 0
Format de la signalisation 1 bit	inversé	1 - 100% = 0 0% = 1
Envoyer cycliquement la signalisation 1 bit	NonOui	Envoyer à intervalles réguliers ?
Envoyer la signalisation 8 bits	uniquement aprèsachèvement duprocessus de variation	N'envoyer la valeur de variation actuelle que lorsque la nouvelle valeur de variation a été atteinte.
Envoyer la signalisation 8 bits	tous les 10 %tous les 20 %tous les 30 %	Envoyer également pendant le processus de variation.
Envoyer cycliquement la signalisation 8 bits	NonOui	Envoyer à intervalles réguliers ?
Durée de l'envoi cycliquedes signalisations(le cas échéant)	2 min, 3 min, 5 min,10 min, 15 min, 20 min,30 min, 45 min,60 min	À quels intervalles ?Ce réglage s'applique pour les deux objets de signalisation (1 et 8 bits).

6.6.8 Forçage

Désignation	Valeurs	Description
Format de l'objet de forçage	1 bit2 bits1 octet (%)	Le forçage est déclenché par :Télégramme de commutation.Télégramme de priorité.valeur de variation.
1 bit
Activer la fonction de forçage avec	10	Recommandé.La polarité de l'objet est inversée.8
Comportement au début du forçage	aucune modificationValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la réception d'un télégramme de forçage.Ici aussi, la valeur de variation minimale paramétrée est prise en compte.
Comportement avec forçage Fin	actualiser9Valeur avant forçageValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la suppression du forçage.Ici aussi, la valeur de variation minimale paramétrée est prise en compte.
2 bits
Comportement en cas de forçage MARCHE	aucune modificationValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la réception d'un télégramme de forçage.Ici aussi, la valeur de variation minimale paramétrée est prise en compte.
Comportement en cas de forçage ARRÊT	ARRÊT	-
Comportement avec forçage Fin	actualiser10Valeur avant forçage	Réaction à la suppression du forçage.Ici aussi, la valeur de variation minimale paramétrée est prise en compte.

^8 Après la réinitialisation / le téléchargement, le mode forçage n'est pas activé.

^9 Pendant le forçage, les ordres à 4 bits reçus (éclaircir/obscurcir) ne sont pas pris en compte.

Les procédures MARCHE prog. et ARRÊT prog. sont interrompues.

^10 Pendant le forçage, les ordres à 4 bits reçus (éclaircir/obscurcir) ne sont pas pris en compte.

Les procédures MARCHE prog. et ARRÊT prog. sont interrompues.

Désignation	Valeurs	Description
	Valeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %
1 octet (%)
Comportement avec forçage Fin	actualiser ^11 Valeur avant forçageValeur minimale de variation100 %ARRÊT10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Réaction à la suppression du forçage. Ici aussi, la valeur de variation minimale paramétrée est prise en compte.

6.6.9 Scènes

Un canal de variation peut participer à un total de 8 scènes.

Désignation	Valeurs	Description
Télégramme de verrouillage pour les scènes	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillageAttention : avec ce réglage, les scènes sont toujours immédiatement verrouillées après une réinitialisation ou un téléchargement.
Tous les états de scène du canal	Écraser lors du téléchargementInchangé après téléchargement	Un téléchargement supprime toutes les scènes mémorisées du canal, c'est-à-dire toutes les scènes programmées jusqu'à présent.Lors de l'appel du numéro de scène, le canal valide la Valeur de variation affectée (voir ci-dessous).Voir en annexe : Saisir les scènes sans télégrammeToutes les scènes programmées jusqu'à présent sont conservées.Les numéros de scènes auxquels le canal doit réagir peuvent toutefois être modifiés (voir ci-dessous : Le canal réagit à).
Participation à l'objet scène centralisée	NonOui	L'appareil doit-il réagir à l'objet de scène centralisée ?

Le canal réagit à	Aucun numéro de scène Numéro de scène 1...Numéro de scène 63	Premier des 8 numéros de scène possibles auxquels doit réagir le canal.
Valeur de variation affectée	Arrêt10 %, 20 %, 30 %40 %, 50 %, 60 %,70 %, 80 %, 90 %, 100%	Nouvelle valeur de variation devant être affectée au numéro de scène sélectionné.Uniquement possible lorsque les états des scènes après téléchargement doivent être écrasés.
Comportement lors de la réception du numéro de scène	0 = activer1 = varier à vitesse de variation 12 = varier à vitesse de variation 23 = varier à vitesse de variation 3	Le comportement est identique à la réception d'une valeur de variation absolue.
Autoriser l'apprentissage	NonOui	Seul l'affichage des scènes est possible.L'utilisateur peut afficher les scènes, les programmer ou les modifier.
Valeur de couleur	RGBRGBWTempérature de couleur	En cas de commande de couleurs active, le numéro de scène sélectionné peut être affecté à une valeur de couleur.Le paramètre Type de commande de couleur définit les valeurs disponibles.

6.6.10 Compteur d'heures de fonctionnement et service

Désignation	Valeurs	Description
Type de compteur d'heures de fonctionnement	Compteur d'heures de fonctionnementCompteur de temps jusqu'au prochain service	Compteur positif pour la durée d'activation du canal.Compteur à rebours pour la durée d'activation du canal.
Compteur d'heures de fonctionnement
Indication des heures de fonctionnement en cas de modification(0..100 h, 0 = ne pas signaler)	0..100Valeur par défaut = 10	À quel intervalle le décompte actuel doit-il être envoyé ?Exemple :10 = envoyer à chaque fois que le décompte a augmenté de 10 heures.
Signaler cycliquement les heures de fonctionnement	NonOui	Envoyer à intervalles réguliers ?
Durée de l'envoi cyclique	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes,30 minutes, 45 minutes60 minutes	À quels intervalles ?
Compteur de temps jusqu'au prochain service
Intervalle de maintenance(x10 h)	0..2000Valeur par défaut = 100	Intervalle souhaité entre 2 interventions de service.Exemple :10 = 10 x 10 h= 100 heures
Signalement du temps jusqu'au service en cas de modification(0 = pas de signalement)	0..100Valeur par défaut = 10	À quel intervalle le décompte actuel doit-il être envoyé ?Exemple :10 = envoyer à chaque fois que le décompte a baissé de 10 heures.
Signaler cycliquement le temps jusqu'au service	NonOui	Envoyer le temps restant jusqu'au prochain service à intervalles réguliers ?→ Objet Temps jusqu'au proch.serv..
Signaler cycliquement le service	NonOui	Envoyer le temps écoulé jusqu'au prochain service à intervalles réguliers ?→ Objet Service nécessaire.
Durée de l'envoi cyclique(le cas échéant)	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes,30 minutes, 45 minutes60 minutes	À quels intervalles ?

6.6.11 Messages de diagnostic

Désignation	Valeurs	Description
Envoyer cycliquement les erreurs générales	NonOui	Quels messages doivent être envoyés de façon cyclique ?
Envoyer cycliquement les défauts de lampe	NonOui
Envoyer cycliquement un défaut DALI	NonOui
Temps de cycle pour tous les messages de diagnostic (le cas échéant)	2 minutes, 3 minutes, 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes, 45 minutes60 minutes	À quels intervalles ?

6.6.12 Panne de tension et rétablissement

Désignation	Valeurs	Description
Valeur de variation au retour du bus	Comme avant la panne100 %, 0 %,10 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %	Restaurer l’état avant la panne.Utiliser la valeur réglée ici.Ici aussi, la valeur de variation minimale paramétrée est prise en compte.

La valeur de couleur pour le mode permanent est utilisée comme couleur.

THEBEN DU 1 DALI S RF KNX - Scènes - 1

La valeur de variation au retour du réseau est fixe = actualiser

6.7 Paramètres pour les entrées externes I1 et I2 en tant qu'entrées KNX binaires pures

Si la commande directe n'est pas nécessaire, les entrées I1 et I2 sont libres en tant qu'entrées binaires KNX.
Pour cela, le paramètre Commander directement le canal C1 doit être réglé sur non.

6.7.1 Entrées I1 et I2 : fonction interrupteur

Désignation	Valeurs	Description
Fonction	Interrupteur..Bouton-poussoir..Varier..Store..	Utilisation souhaitée.
Commander directement le canal C1	Non	l1 est utilisée en tant qu'entrée binaire KNX pure.Il n'existe aucune liaison interne avec le canal d'actionneur de variation C1.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation à l'enclenchement
Activer la fonction de verrouillage	NonOui	Aucune fonction de verrouillage.Afficher les paramètres de la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Envoyer cycliquement	Chaque minToutes les 2 minToutes les 3 min...Toutes les 30 minToutes les 45 minToutes les 60 min	Temps de cycle commun pour les 2 objets de sortie du canal.
Nombre de télégrammes	Un télégrammeDeux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.

6.7.1.1 Objets pour interrupteur 1 et 2

Chacun des 2 objets peut être configuré séparément sur une propre page de paramètres.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer lorsque entrée = 1	NonOui	Envoyer si l'entrée est sous tension ?
Télégramme	Pour le type d'objet = commuter 1 bit
	MARCHERRÊTCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Aucune prioritéPriorité MarchePriorité Arrêt	Fonction	Valeur
		Priorité inactive (no control)	0 ( 00_bin )
		Priorité MARCHE (control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT (control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer si entrée = 0	NonOui	Envoyer si l'entrée n'est pas sous tension ?
Télégramme	Voir ci-dessus : même type d'objet que Envoyer lorsque entrée = 1
Envoyer cycliquement	NonOui, toujoursUniquement si entrée = 1Uniquement si entrée = 0	Quand l'envoi doit-il être cyclique ?Le temps de cycle est défini sur la page de paramètres principale du canal.
Réaction au retour du bus ^12	Aucuneactualiser (immédiatement)actualiser (après 5 s)actualiser (après 10 s)actualiser (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.
Désignation	Valeurs	Description
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme avec entrée = 1Comme avec entrée = 0	La fonction de verrouillage n'a aucun effet.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de front montant.Réagir comme en cas de front descendant.
Réaction à la désactivation du verrouillage	Aucune réactionActualiser	Ne pas réagir à la désactivation du verrouillage.Envoyer un télégramme d'actualisation.

THEBEN DU 1 DALI S RF KNX - Objets pour interrupteur 1 et 2 - 1

Si un canal est verrouillé, aucun télégramme n'est envoyé cycliquement.

6.7.2 Entrées I1 et I2 : fonction bouton-poussoir

Désignation	Valeurs	Description
Fonction	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	Utilisation souhaitée.
Commander directement le canal C1	Non	l1 est utilisée en tant que simple entrée binaire KNX.Il n'existe aucune liaison interne avec le canal d'actionneur de variation C1.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.
Bouton-poussoir raccordé	Contact à fermetureContact à ouverture	Régler le type de contact raccordé.
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée pour double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Envoyer cycliquement	Chaque minToutes les 2 minToutes les 3 min...Toutes les 30 minToutes les 45 minToutes les 60 min	Temps de cycle commun pour les 2 objets de sortie du canal.
Nombre de télégrammes	Un télégrammeDeux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.
Activer la fonction de verrouillage	NonOui	Aucune fonction de verrouillage.Afficher les paramètres de la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

6.7.2.1 Objets pour bouton-poussoir 1,2

Chacun des 2 objets peut être configuré séparément sur une propre page de paramètres.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer après une pression brève	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression brève ?
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Aucune prioritéPriorité MarchePriorité Arrêt	Fonction	Valeur
		Priorité inactive (no control)	0 ( 00_bin )
		Priorité MARCHE (control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT (control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer après une pression longue	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression longue ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer après un double-clic	Ne pas envoyerEnvoyer un télégramme	Réagir à un double-clic ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer cycliquement	NonOui	Le temps de cycle est défini sur la page de paramètres principale du canal.
Réaction au retour du bus ^13	Aucune	Ne pas envoyer.
Désignation	Valeurs	Description
	Comme lorsque court(immédiatement)Comme lorsque court (après 5 s)Comme lorsque court (après 10 s)Comme lorsque court (après 15 s)Comme lorsque long(immédiatement)Comme lorsque long (après 5 s)Comme lorsque long (après 10 s)Comme lorsque long (après 15 s)Comme en cas de double-clic(immédiatement)Comme en cas de double-clic (après 5 s)Comme en cas de double-clic (après 10 s)Comme en cas de double-clic (après 15 s)	Envoyer un télégrammed'actualisation immédiatementou avec temporisation.La valeur à envoyer dépend de lavaleur paramétrée pour unepression longue, brève ou undouble-clic.
Réaction à l'activationdu verrouillage	Ignorer le verrouillageAucune réactionComme lorsque brefComme lorsque longComme en cas de double-clic	La fonction de verrouillage n'aaucun effet.Ne pas réagir à l'activation duverrouillage.Réagir comme en cas de pressionbrève.Réagir comme en cas de pressionlongue.Réagir comme en cas de double-clic.
Réaction à ladésactivation duverrouillage	Aucune réactionComme lorsque brefComme lorsque longComme en cas de double-clic	Ne pas réagir à la désactivationdu verrouillage.Réagir comme en cas de pressionbrève.Réagir comme en cas de pressionlongue.Réagir comme en cas de double-clic.

6.7.3 Entrées I1 et I2 : fonction varier

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier.. ^14 Store..Contact de fenêtre..	L'entrée pilote un actionneur de variation.
Commander directement le canal C1	OuiNon	I1 est exclusivement utilisée en tant qu'entrée pour le canal C1 de l'actionneur de variation.I1 est reliée en interne à C1 et ne possède aucun objet de communication.I1 est utilisée en tant que simple entrée binaire KNX.Il n'existe aucune liaison interne avec le canal d'actionneur de variation C1.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.
Activer la fonction de verrouillage	NonOui	Aucune fonction de verrouillage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire de double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

6.7.3.1 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter1 bit
	MarcheArrêtCommuter	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2bits
	Aucune prioritéPriorité MarchePriorité Arrêt	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE(control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT(control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet =pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 minToutes les 3 min...Toutes les 45 minToutes les 60 min	À quelle fréquence faut-il de nouveau envoyer ?
Réaction au retour du bus ^15	AucuneComme en cas de double-clic (immédiatement)Comme en cas de double-clic (après 5 s)Comme en cas de double-clic (après 10 s) ^16 Comme en cas de double-clic (après 15 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Désignation	Valeurs	Description
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de verrouillage n'a aucun effet.
	Aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Comme en cas de double-clic	Réagir comme en cas de double-clic.
Réaction à la désactivation du verrouillage	Aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Comme en cas de double-clic	Réagir comme en cas de double-clic.

6.7.3.2 Page de paramètres Varier

Désignation	Valeurs	Description
Réaction à bref/long		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue = éclaircir/obscurcirRelâchement = arrêt
	Commande à une touche	Avec les autres variantes, le variateur est commandé par 2 boutons (bascule).
	éclaircir/Marche	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt
	éclaircir/inverser	Pression courte = MARCHE / ARRÊTPression longue = éclaircirRelâchement = arrêt
	obscurcir/Arrêt	Pression courte = ARRÊTPression longue = obscurcirRelâchement = arrêt
	obscurcir/inverser	Pression courte = MARCHE / ARRÊTPression longue = obscurcirRelâchement = arrêt
Incrément pour la variation		Dans le cas d'une pression longue, la valeur de variation :
	100 %	est augmentée (ou réduite)jusqu'au relâchement de la touche.
	50 %	est augmentée de la valeur sélectionnée(ou réduite)
	25 %
	12,5 %
	6 %
	3 %
	1,5 %
Réaction au retour du bus ^17	AucuneMarcheArrêtMARCHE après 5 sMARCHE après 10 sMARCHE après 15 sARRÊT après 5 sARRÊT après 10 sARRÊT après 15 s	Ne pas réagir.Allumer le variateurArrêter le variateurAllumer le variateur avec temporisationArrêter le variateur avec temporisation
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionMarcheArrêt	La fonction de verrouillage n'a aucun effet.Ne pas réagir à l'activation du verrouillage.Allumer le variateurArrêter le variateur
Réaction à la désactivation du verrouillage	Aucune réactionMarcheArrêt	Ne pas réagir à la désactivation du verrouillage.Allumer le variateurArrêter le variateur

6.7.3.3 Page de paramètres Varier directement

Voir Paramètres pour la commande directe de l'actionneur de variation.

6.7.4 Entrées I1 et I2 : fonction store

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	L'entrée commande un actionneur de store.
Commander directement le canal C1	Non	I1 est utilisée en tant que simple entrée binaire KNX.Il n'existe aucune liaison interne avec le canal d'actionneur de variation C1.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.
Activer la fonction de verrouillage	NonOui	Aucune fonction de verrouillage.Page de paramètres Afficher la fonction de verrouillage.
Télégramme de verrouillage	Verrouiller avec 1 (par défaut)Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

6.7.4.1 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)Hauteur % + lamelle %	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter 1 bit
	MarcheArrêtCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Aucune prioritéPriorité MarchePriorité Arrêt	Fonction	Valeur
		Priorité inactive (no control)	0 ( 00_bin )
		Priorité MARCHE (control: enable, on)	3 ( 11_bin )
		Priorité ARRÊT (control: disable, off)	2 ( 10_bin )
	Avec type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = Hauteur % + Lamelle %
	Hauteur (0-100 %)	Avec un double-clic, 2 télégrammes sont envoyés simultanément :Hauteur de store souhaitée
	Lamelle (0-100 %)	Position des lamelles souhaitée.
Envoyer cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 minToutes les 3 min...Toutes les 45 minToutes les 60 min	À quelle fréquence faut-il de nouveau envoyer ?
Réaction au retour du bus ^18	Aucune	Ne pas envoyer.
Désignation	Valeurs	Description
	Comme en cas de double-clic (immédiatement)Comme en cas de double-clic (après 5 s)Comme en cas de double-clic (après 10 s)Comme en cas de double-clic (après 15 s)	Envoyer un télégramme d'actualisation immédiatement ou avec temporisation.La valeur à envoyer dépend de la valeur paramétrée pour un double-clic.
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme en cas de double-clic	La fonction de verrouillage n'a aucun effet.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de double-clic.
Réaction à la désactivation du verrouillage	Aucune réactionComme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de double-clic.

6.7.4.2 Page de paramètres Store

Désignation	Valeurs	Description
Commande		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le store est commandé par un seul bouton-poussoir.Pression brève = pas.Pression longue = déplacement.
	Descente	Pression brève = pas.Pression longue = baisser.
	Montée	Pression brève = pas.Pression longue = relever.
Arrêt du mouvement de déplacement par	Relâchement de la touchePression courte	Comment l'ordre d'arrêt doit-il être déclenché ?
Réaction au retour du bus19	Aucune	Ne pas réagir.
	Montée	Relever le store
	Descentemontée après 5 smontée après 10 smontée après 15 s	Baisser le store
	descente après 5 sdescente après 10 sdescente après 15 s	Relever le store avec temporisation
	descente après 5 sdescente après 10 sdescente après 15 s	Baisser le store avec temporisation
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	Aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store
Réaction à la désactivation du verrouillage	Aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Montée	Relever le store
	Descente	Baisser le store

6.7.5 Entrée 12 : fonction de l'entrée de température ^20

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Entrée de température	L'entrée est connectée à une sonde de température
Ajustement de la température	-64..+64(x 0,1 K)	Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective.Exemple : température = 20 °CTempérature envoyée = 21 °CValeur de correction = 10(soit 10 x 0,1 °C)
Envoyer la température si modification de	Non dû à une modification	Envoyer uniquement cycliquement(Si autorisé)
Envoyer la température si modification de	0,2 K0,3 K0,5 K0,7 K1 K1,5 K2 K	Envoyer quand la valeur depuis le dernier envoi a changé de la valeur sélectionnée.
Envoyer la température cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 minToutes les 3 min...Toutes les 45 minToutes les 60 min	À quel intervalle la valeur de mesure actuelle doit-elle être envoyée ?

THEBEN DU 1 DALI S RF KNX - Page de paramètres Varier directement - 1

Types de sonde utilisés :

Sonde de température encastrée (9070496)

Sonde à distance IP 65 (9070459)

Capteur de plancher (9070321)

6.8 Paramètres pour la commande directe de l'actionneur de variation

Le paramètre Commander directement le canal C1 détermine si l'entrée agit en tant que commande directe pour C1 ou en tant qu'entrée binaire KNX pure.
L'entrée I1 est configurée dans le réglage par défaut ETS pour une commande directe de l'actionneur.
Un interrupteur sur I1 agit ainsi directement en interne sur le canal C1.

Nécessite 2 boutons-poussoirs pour la commande du variateur (variation éclaircir / obscurcir), c'est-à-dire 2 entrées, I2 est ainsi automatiquement configurée pour la commande directe.

Nécessite uniquement un bouton-poussoir pour la commande du variateur (commande à une touche) ; ainsi, l'entrée I2 est disponible en tant qu'entrée binaire KNX.

Si une entrée est configurée pour la commande directe, elle n'aura aucune liaison bus, donc aucun objet de communication.

6.8.1 Commander directement le canal C1

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	Une commande directe de l'actionneur de variation (C1) est uniquement possible avec la fonction de variation.
Commander directement le canal C1^21	OuiNon	I1 est exclusivement utilisée en tant qu'entrée pour le canal C1 de l'actionneur de variation.I1 est reliée en interne à C1 et ne possède aucun objet de communication.Selon les besoins, I2 est automatiquement reliée.I1 est utilisée en tant que simple entrée binaire KNX.Il n'existe aucune liaison interne avec l'actionneur de commutation.
Durée d'élimination des rebonds ^22	30 ms, 50 ms, 80 ms100 ms, 200 ms,	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est repris uniquement après un délai de temporisation.
Pression longue à partir de^23	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée pour double-clic ^24	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

6.8.2 Page de paramètres Varier directement I1

Désignation	Valeurs	Description
Réaction à bref/long	Commande à une touche	L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue = éclaircir/obscurcirRelâchement = arrêt I2 n'est pas requise et reste à disposition.Avec les autres variantes, le variateur est commandé par 2 boutons (bascule).
	éclaircir/Marche	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt I2 est automatiquement prédéfinie avec obscurcir / Arrêt.
	éclaircir/inverser	Pression courte = MARCHE / ARRÊTPression longue = éclaircirRelâchement = arrêt I2 est automatiquement prédéfinie avec obscurcir/inverser.
	obscurcir/Arrêt	Pression courte = ARRÊTPression longue = obscurcirRelâchement = arrêt I2 est automatiquement prédéfinie avec éclaircir/Marche.
	obscurcir/inverser	Pression courte= MARCHE / ARRÊTPression longue = obscurcirRelâchement = arrêt12 est automatiquement prédéfinie avec éclaircir/inverser.
Incrément pour la variation	100 %50 %25 %12,5 %6 %3 %1,5 %	Dans le cas d'une pression longue, la valeur de variation :est augmentée (ou réduite) jusqu'au relâchement de la touche.est augmentée de la valeur sélectionnée(ou réduite)

6.8.3 Page de paramètres Double-clic

Désignation	Valeurs	Description
Valeur de variation en cas de double-clic	0-100 %	Valeur de variation souhaitée.

6.8.4 Varier directement I2

Cette page de paramètres s'affiche lorsqu'12 est requise pour la commande directe.

Cela est le cas lorsque le paramètre Réaction à la pression longue / courte n'est pas réglé sur Commande à une touche dans la page de paramètres Varier directement entrée I1, nécessitant par conséquent un deuxième bouton-poussoir pour le sens inverse.

THEBEN DU 1 DALI S RF KNX - Varier directement I2 - 1

Lors de la commande du variateur avec un seul bouton-poussoir (commande à une touche), l'entrée I2 est disponible en tant qu'entrée binaire KNX.

Désignation	Valeurs	Description
Réaction à long/court ^25	éclaircir/Marche	Lorsque l1 = obscurcir / Arrêt
	éclaircir/inverser	Lorsque l1 = obscurcir/inverser
	obscurcir/Arrêt	Lorsque l1 = éclaircir/Marche
	obscurcir/inverser	Lorsque l1 = éclaircir/inverser
Fonction supplémentaire de double-clic	Non	Aucune fonction de double-clic
Fonction supplémentaire de double-clic	Oui	Le paramètre Valeur de variation en cas de double-clic s'affiche.
Valeur de variation en cas de double-clic	0-100 %	Valeur de variation souhaitée.

THEBEN DU 1 DALI S RF KNX - Varier directement I2 - 2

Les réglages suivants sont repris d'11 et il est par conséquent inutile de les saisir à nouveau pour 12 : Durée d'élimination des rebonds, Pression longue à partir de, Durée d'un double-clic.

7 Exemples d'applications

7.1 Commande directe : configuration de base

Pour cette configuration, le canal de variation C1 est directement commandé avec un bouton-poussoir sur l1.

12 est ici une entrée binaire KNX pure ^26 sans commande directe et commande un actionneur de commutation RM 4 U.

7.1.1 Appareils

• DU 1 DALI KNX (4942580)
• RM 4 U (4940223)

7.1.2 Aperçu

THEBEN DU 1 DALI S RF KNX - Aperçu - 1

7.1.3 Objets et liens

Les objets de communication de C1 sont tous disponibles pour d'autres fonctions.

Un fonctionnement de base (MARCHE/ARRÊT C1) est garanti par l'actionnement du bouton-poussoir sur I1.

Ce faisant, l'entrée I1 n'a aucun objet de communication.

N°	DU 1 DALI KNX	N°	RM 4 U	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
51	Canal I2.1 - Commutation	0	Canal C1 - Objet de commutation	Bouton-poussoir sur I2 commute le premier canal du RM 4 U.

7.1.4 Réglages des paramètres importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

DU 1 DALI KNX

Page de paramètres	Paramètres	Réglage
Généralités	Utiliser des entrées binaires	Oui
Sélection de la fonction C1	La plupart des paramètres restant sur la page Sélection de la fonction est uniquement pertinente en lien avec les objets de communication et ne sont pas approfondis ici.
Entrées externes
Sélection de la fonction I1	Fonction	Varier
Sélection de la fonction I1	Commander directement le canal C1	Oui
Varier directement	Réaction à bref/long	Commande à une touche
Sélection de la fonction I2^27	Fonction	Bouton
Objet de bouton-poussoir 1	Type d'objet	Commuter
Objet de bouton-poussoir 1	Télégramme	Commuter

RM 4 U :

Page de paramètres	Paramètres	Réglage
Sélection de la fonction	Fonction du canal	Commuter Marche/Arrêt
Sélection de la fonction	Déclenchement de la fonction via	Objet de commutation

7.2 Piloter le canal de variation via le bus

Dans cet exemple, les entrées externes et le canal de l'actionneur de variation sont entièrement séparés les uns des autres et uniquement utilisables via le bus KNX ^28

Le canal de variation C1 se commande à l'aide d'une interface pour boutons-poussoirs KNX (TA 2 S).

Les entrées externes I1 et I2 commandent un actionneur de commutation (RM 4 U).

7.2.1 Appareils

• DU 1 DALI KNX (4942580)
• RM 4 U (4940223)
• TA 2 S (4969222)

7.2.2 Aperçu

THEBEN DU 1 DALI S RF KNX - Aperçu - 1

7.2.3 Objets et liens

N°	DU 1 DALI KNX	N°	RM 4 U	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
41	Canal I1.1 - Commutation	0	Canal C1 - Objet de commutation	Les entrées externes commandent l'actionneur de commutation RM 4 U
51	Canal I2.1 - Commutation	10	Canal C2 - Objet de commutation

N°	TA 2 S	N°	DU 1 DALI KNX	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
1	Canal I1 – Commutation	1	Canal C1 – Commutation Marche / Arrêt	L'interface pour boutons-poussoirs commande le canal de variation C1.
2	Canal I1 – Eclaircir / Obscurcir	2	Canal C1 – Eclaircir / Obscurcir

7.2.4 Réglages des paramètres importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

DU 1 DALI KNX :

Page de paramètres	Paramètres	Réglage
Généralités	Utiliser des entrées binaires	Oui
Sélection de la fonction C1	Aucun paramétrage spécifique nécessaire. Ce variateur peut être configuré avec les réglages de paramètres par défaut ou personnalisés.
Entrées externes
Sélection de la fonction I1 et I2	Fonction	Bouton
Sélection de la fonction I1 et I2	Commander directement les canaux C1 et C2	Non
Objet de bouton-poussoir 1	Type d'objet	Commuter
Objet de bouton-poussoir 1	Télégramme	Commuter
Objet de bouton-poussoir 2	Type d'objet	Commuter
Objet de bouton-poussoir 2	Télégramme	Commuter

RM 4 U :

Page de paramètres	Paramètres	Réglage
Sélection de la fonction	Fonction du canal	Commuter Marche/Arrêt
Sélection de la fonction	Déclenchement de la fonction via	Objet de commutation

TA 2 S :

Page de paramètres	Paramètres	Réglage
Canal 1 – Sélection de la fonction	Fonction canal 1	Varier
Varier	Réaction à bref/long	Commande à une touche

8 Annexe

8.1 Ordre de priorité

Priorité la plus élevée	1	Marche permanente	Les valeurs de variation pour l'Arrêt permanent sont ignorées pendant la Marche permanente.
	2	Arrêt permanent	Les valeurs de variation pour le forçage sont ignorées pendant l'Arrêt permanent.
	3	Forçage	Les valeurs de variation pour le verrouillage et la scène sont ignorées pendant le forçage.
	4	Verrouillage, Scène	Les objets de commutation sont ignorés pendant un verrouillage. Ils sont néanmoins traités s'ils sont nécessaires pour le déverrouillage.Le verrouillage et la scène sont égaux.
Priorité la plus faible	5	Commuter	Un nouvel objet écrase l'état de commutation des objets précédents. Tous les objets sont égaux.

8.2 Application de la fonction de commutation prog.

8.2.1 Généralités

La fonction de commutation prog. est un cycle composé comme suit : allumage, augmentation de l'intensité, maintien de la luminosité ciblée, diminution de l'intensité et extinction.

8.2.2 Commutation prog. pour l'éclairage de la cage d'escalier

Pour l'éclairage de la cage d'escalier, il est recommandé d'utiliser la fonction suivante :

Actionnement du poussoir : luminosité intégrale.

Après l'écoulement de la durée souhaitée : réduction progressive de l'intensité lumineuse et de l'éclairage de base.

THEBEN DU 1 DALI S RF KNX - Commutation prog. pour l'éclairage de la cage d'escalier - 1

line

| t(h) | P | |------|-------| | A | 0% | | B | 100% | | C | 100% | | D | 0% |

A	Le bouton-poussoir envoie un télégramme Marche prog.
t1	Le temps défini pour Marche prog. est égal à 0, c'est-à-dire que la fonction « Augmentation lente de l'intensité » est désactivée
B	La luminosité est immédiatement définie sur la valeur paramétrée après Marche prog.
t2	Écoulement du temps paramétré entre Marche prog. et Arrêt prog. ^29
t2+	t2 a été éventuellement prolongé par un nouveau télégramme Marche prog.
C	t2 ou t2+ est écoulé ou un télégramme Arrêt prog. a été reçu : début de la phase Arrêt prog.
t3	La luminosité diminue progressivement sur la durée paramétrée pour Arrêt prog.
D	t3 est écoulé et la valeur de variation paramétrée est atteinte (par ex. 25 %) après Arrêt prog. La valeur de variation minimale et maximale paramétrée est prise en compte

La lumière peut être éteinte par un télégramme Arrêt prog. ou la valeur de variation est atteinte après Arrêt prog.

La lumière peut être rallumée par un télégramme Marche prog.

8.2.3 Éclairage de l'entrée

Un détecteur de mouvement active le variateur via l'objet Commutation prog..

Si un mouvement est détecté, l'intensité de l'éclairage augmente en l'espace de 5s.

Grâce à la temporisation, la personne peut s'habituer à la lumière sans être aveuglée.

Une fois le temps paramétré écoulé ou suite à la réception d'un télégramme Arrêt prog. via le bouton-poussoir ou le détecteur de mouvement (cyclique), l'intensité de l'éclairage est lentement baissée en l'espace d'une minute, jusqu'à l'extinction.

THEBEN DU 1 DALI S RF KNX - Éclairage de l'entrée - 1

line

| Time | Value (%) | | :--- | :--- | | t1=5s | 0 | | t2 | 100 | | t3=1Min. | 0 |

U	Marche prog. est envoyée par le détecteur de mouvement :la luminosité est définie sur la valeur de variation minimale paramétrée
t1	La luminosité augmente progressivement sur la durée paramétrée pour Marche prog. (5 s)
B	La valeur paramétrée après Marche prog. est atteinte
t2	Délai entre Marche prog. (1) et Arrêt prog.
C	Un télégramme Arrêt prog. a été reçu ou la durée paramétrée est écoulée :début de la phase Arrêt prog.
t3	La luminosité diminue progressivement sur la durée paramétrée pour Arrêt prog.
D	t3 est écoulé et la valeur de variation paramétrée est atteinte après Arrêt prog. (0 %). Les valeurs de variation minimale et maximale paramétrées sont prises en compte.

8.2.4 Simulation de la position du soleil

En liaison avec une horloge programmable, il est possible de simuler la position du soleil pendant toute une journée, du lever au coucher du soleil. Pour cela, le paramètre Temps entre Marche prog. et ARRÊT prog. doit être défini sur Jusqu'au télégramme Arrêt prog. (voir objet Commutation prog.).

Le matin, l'horloge programmable envoie un télégramme Marche prog. (=1) et le soir, un télégramme Arrêt prog. (=0) sur l'objet Commutation prog.

THEBEN DU 1 DALI S RF KNX - Simulation de la position du soleil - 1

line

| t(h) | P | |------|-------| | A | Min | | B | Val | | C | Val | | D | Val | | End | Min |

Min.	Valeur de variation minimale paramétrée
Val.	Valeur de variation théorique, c'est-à-dire valeur de variation après Marche prog. paramétrée
t(h)	Décompte de temps

U	Marche prog. est envoyée par l'horloge :la luminosité est définie sur la valeur de variation minimale paramétrée
t1	La luminosité augmente progressivement sur la durée pour Marche prog. paramétrée
B	La valeur après Marche prog. paramétrée est atteinte
t2	Dans l'horloge programmable, durée entre le télégramme Marche prog. (1) et le télégramme Arrêt prog. (0) programmée
C	Le télégramme Arrêt prog. a été reçu : début de la phase Arrêt prog.
t3	La luminosité diminue progressivement sur la durée pour Arrêt prog. paramétrée
D	t3 est écoulé et la valeur de variation paramétrée est atteinte après Arrêt prog. (0%). Les valeurs de variation minimale et maximale paramétrées sont prises en compte

8.2.5 Redéclenchement ou coupure anticipée

Il est en outre possible d'influer sur le processus de commutation prog. pendant son exécution. À l'aide des télégrammes Marche prog. et Arrêt prog., il est possible, en fonction de la phase d'exécution en cours, de provoquer les réactions suivantes.

Télégramme	Réaction
MARCHE prog. pendant t1	Aucune
MARCHE prog. pendant t2	t2 est réactivé
MARCHE prog. pendant t3	un nouveau processus Marche prog. est démarré. Voir ci-dessous.
ARRET prog. pendant t1	Le processus Marche prog. est arrêté et la phase Arrêt prog. commence immédiatement. Voir ci-dessous.
ARRÊT prog. pendant t2	La phase Arrêt prog. commence immédiatement
ARRÊT prog. pendant t3	Aucune

THEBEN DU 1 DALI S RF KNX - Redéclenchement ou coupure anticipée - 1

line

| t(h) | P | |------|-------| | A | 0% | | B | 100% | | C | 100% | | D | 100% | | t1 | 100% | | t3t2 | 100% |

8.2.6 Télégramme Arrêt prog. pendant un processus Marche prog.

La durée de la phase Arrêt prog. (t3') correspond toujours au temps paramétré, indépendamment de la valeur de variation actuelle.

THEBEN DU 1 DALI S RF KNX - Télégramme Arrêt prog. pendant un processus Marche prog. - 1

line

| t(min) | P | | ------ | ----- | | A | Min | | B | Min | | C | Min | | D | Min | | D' | Min | | t3' | Val |

Exemple 1 : Arrêt prog. au début de la phase Marche prog.

THEBEN DU 1 DALI S RF KNX - Télégramme Arrêt prog. pendant un processus Marche prog. - 2

line

| t(min) | Val. | Min. | | ------ | ---- | ---- | | A | 0 | 0 | | B C D | 100% | 100% | | D' | 100% | 0% |

Exemple 2 : Arrêt prog. vers la fin de la phase Marche prog.

U	Un processus Marche prog. est démarré
B	Un télégramme Arrêt prog. est reçu : la phase Marche prog. est interrompue et une phase Arrêt prog. commence.
t3'	Durée de la phase Arrêt prog. = temps Arrêt prog. paramétré
D'	Fin de la phase Arrêt prog.

8.2.7 Télégramme Marche prog. pendant un processus Arrêt prog.

La durée de la phase Marche prog. (t1') correspond toujours au temps paramétré, indépendamment de la valeur de variation actuelle.

THEBEN DU 1 DALI S RF KNX - Télégramme Marche prog. pendant un processus Arrêt prog. - 1

line

| t(min) | P (%) | |---|---| | A | 100 | | B | Min | | C | Min | | D' | Min | | t1' | Min | | Val. | 100 |

Exemple 3 : Marche prog. au début de la phase Arrêt prog.

THEBEN DU 1 DALI S RF KNX - Télégramme Marche prog. pendant un processus Arrêt prog. - 2

line

| t(min) | P | | ------ | ----- | | A | 100% | | B | Min | | C | 0% | | D' | 100% |

Exemple 4 : Marche prog. vers la fin de la phase Arrêt prog.

Déroulement :

U	Un processus Arrêt prog. est démarré
B	Un télégramme Marche prog. est reçu : la phase Arrêt prog. est interrompue et une phase Marche prog. commence.
t1'	Durée de la phase Marche prog. = temps Marche prog. paramétré
D'	Fin de la phase Marche prog.

8.3 Utilisation de la fonction de forçage

Exemple : éclairage pendant la journée avec régulation de la luminosité et éclairage minimum la nuit.

Un régulateur de luminosité mesure en continu la luminosité de la pièce et commande le variateur de façon à maintenir la luminosité à un niveau constant.

Pour le mode forçage, une valeur de variation de 20 % est paramétrée.

Le soir, à la fin de la journée de travail, l'horloge programmable active le mode forçage ; la luminosité est réduite à 20 %.

La nuit, la lumière est allumée pendant un temps limité par le personnel de surveillance à l'aide de la fonction « Marche permanente Centralisée ».

Le matin, lorsque la journée de travail commence, l'horloge programmable désactive le mode forçage et le variateur est piloté par le régulateur de luminosité.

THEBEN DU 1 DALI S RF KNX - Utilisation de la fonction de forçage - 1

line

| t(h) | Min. (%) | P (100%) | |------|----------|----------| | A | 0 | 100 | | B | 0 | 50 | | C | 0 | 75 | | D | 50 | 75 | | E | 0 | 75 | | F | 0 | 100 | | G | 100 | 100 | | H | 100 | 100 |

U	Le mode forçage est désactivé par l'horloge programmable.La lumière du jour est encore trop faible et le régulateur de luminosité commande le variateur
B	Entre-temps, la lumière du jour est devenue suffisante pour l'éclairage de la pièce et le variateur est désactivé
C	Le temps est très nuageux et le variateur compense la lumière du jour trop faible
D	Fort ensoleillement, le variateur n'est pas pris en compte
E	Plus tard dans l'après-midi, le variateur remplace peu à peu la lumière du jour qui s'estompe
F	Le mode forçage est activé par l'horloge programmableLe variateur réduit l'éclairage à 20 %
G	Marche permanente Centralisée = 1
H	Marche permanente Centralisée = 0
n	La nuit, la valeur pour le mode forçage paramétrée s'applique
c	Ronde de nuit du personnel de surveillance : l'éclairage est allumé avec Marche permanente centralisée
m	La matin : la lumière du jour augmente et le régulateur de luminosité abaisse progressivement la valeur de variation
e	Le soir : la lumière du jour diminue et le régulateur de luminosité augmente progressivement la valeur de variation
d	Pendant la journée, le variateur est commandé par le régulateur de luminosité en fonction du degré d'ensoleillement

8.4 Ballast DALI

8.4.1 Généralités

Seules des lampes homologuées peuvent être raccordées sur les ballasts DALI du variateur.

En termes de comportement de variation, on observe à ce sujet des différences liées aux types, c'est pourquoi nous recommandons de n'exploiter en parallèle sur un canal que des ballasts et des lampes électriques de même type.

Le cas échéant, il est nécessaire d'adapter la valeur de variation minimale par paramètre.

8.5 Télégrammes 4 bits (éclaircir/obscurcir)

8.5.1 Format de télégramme 4 bits variation relative EIS 2 :

Bit 3	Bits 0-1-2
Sens	Zone de variation subdivisée en niveaux
Sens	Code	Niveaux
Augmentation de la luminosité : 1	000	Stop
Diminution de la luminosité : 0	001	1
	010	2
	011	4
	100	8
	101	16
	110	32
	111	64^30

Exemples : 1111 = éclaircir de 64 niveaux

0111 = obscurcir de 64 niveaux

1101 = éclaircir de 16 niveaux

8.5.2 Les paramètres : Activation et désactivation avec télégramme 4 bits

En général, le réglage Oui est requis.

Pour les souhaits particuliers, par exemple les salles de conférence, il existe le réglage Non.

La situation est décrite ci-dessous :

Un bouton-poussoir (4 bits) permet de commander un groupe entier de canaux de variateurs.

Par le biais d'une scène ou autre, une situation d'éclairage particulière a été réglée, par exemple canal 1 éteint, canal 2 40 %, canal 3 50 %. Il est maintenant souhaité de varier la scène entière, mais les canaux doivent rester à l'état ARRÊT.

Les paramètres Activation et désactivation avec télégramme 4 bits verrouillent chacun les fonctions habituelles

d'activation/de désactivation du télégramme 4 bits.

Paramètre Activation avec télégramme 4 bits	Télégramme 4 bits	État de la sortie du variateur	Réaction
Oui	éclaircir/obscurcir	Activé (1%...100%)	La variation du canal est commandée normalement.
Oui	éclaircir	Arrêt	Le canal est activé et éclairci.
Non	éclaircir	Arrêt	Le variateur reste désactivé.
Non	éclaircir/obscurcir	Activé (1%...100%)	La variation du canal est commandée normalement.

ParamètreDésactivation avec télégramme 4 bits	Télégramme4 bits	État de la sortie du variateur	Réaction
Oui	éclaircir/obscurcir	Activé(1 %...100 %)	La variation du canal est commandée normalement.
Oui	obscurcir	Marche	Le canal est désactivé lorsque le bouton-poussoir reste enfoncé pendant plus de 2 secondes alors que la luminosité minimale est atteinte.
Non	obscurcir	Marche	Le canal peut être abaissé à la luminosité minimale, mais pas désactivé.
Non	éclaircir/obscurcir	Activé(1 %...100 %)	Le canal est varié de la valeur min. à 100 % et reste activé.

8.6 Les scènes

8.6.1 Principe

La fonction Scène permet d'afficher l'état instantané d'un canal, ou d'un appareil complet, de l'enregistrer et de le rétablir ultérieurement à tout moment.

Chaque canal peut participer à 8 scènes au maximum simultanément. Les numéros de scène de 1 à 64 sont autorisés.

À cet effet, la participation à des scènes pour le canal correspondant doit être autorisée pour chaque paramètre. Voir paramètre Activer les scènes et page de paramètres Scènes.

Lors de l'enregistrement d'une scène, l'état actuel du numéro de scène correspondant est affecté. Lors de l'appel du numéro de scène, l'état préalablement mémorisé est rétabli.

Cela permet d'intégrer un appareil à n'importe quelle scène d'un utilisateur, simplement et confortablement.

Les scènes sont enregistrées définitivement et conservées même après un nouveau téléchargement de l'application. Voir paramètre Tous les états de scène du canal sur la page de paramètres Scènes.

8.6.2 Appeler ou sauvegarder des scènes :

Pour appeler ou enregistrer une scène, le code correspondant est envoyé à l'objet de scène correspondant.

Scène	Appeler		Sauvegarder
Scène	Hex.	Déc.	Hex.	Déc.
1	00	0	80	128
2	01	1	81	129
3	02	2	82	130
4	03	3	83	131
5	04	4	84	132
6	05	5	85	133
7	06	6	86	134
8	07	7	87	135
9	08	8	88	136
10	09	9	89	137
11	0A	10	8A	138
12	0B	11	8B	139
13	0C	12	8C	140
14	0D	13	8D	141
15	0E	14	8E	142
16	0F	15	8F	143
17	10	16	90	144
18	11	17	91	145
19	12	18	92	146
20	13	19	93	147
21	14	20	94	148
22	15	21	95	149
23	16	22	96	150
24	17	23	97	151
25	18	24	98	152
26	19	25	99	153
27	1A	26	9A	154
28	1B	27	9B	155
29	1C	28	9C	156
30	1D	29	9D	157
31	1E	30	9E	158
32	1F	31	9F	159
33	20	32	AO	160
34	21	33	A1	161
35	22	34	A2	162
36	23	35	A3	163
37	24	36	A4	164
38	25	37	A5	165
39	26	38	A6	166
40	27	39	A7	167
41	28	40	A8	168
42	29	41	A9	169
43	2A	42	AA	170
44	2B	43	AB	171
45	2C	44	AC	172
46	2D	45	AD	173
47	2E	46	AE	174
48	2F	47	AF	175
49	30	48	BO	176
50	31	49	B1	177
51	32	50	B2	178
52	33	51	B3	179
53	34	52	B4	180
54	35	53	B5	181
55	36	54	B6	182
56	37	55	B7	183
57	38	56	B8	184
58	39	57	B9	185
59	3A	58	BA	186
60	3B	59	BB	187
61	3C	60	BC	188
62	3D	61	BD	189
63	3E	62	BE	190
64	3F	63	BF	191

Exemples (centralisation ou en rapport à un canal) :

Appeler l'état de la scène 5 :

→ Envoyer 04\$ à l'objet de scène correspondant.

Sauvegarder l'état actuel avec la scène 5 :

→ Envoyer \$84 à l'objet de scène correspondant.

8.6.3 Apprentissage de scènes sans télégramme

Au lieu de définir individuellement les scènes à l'aide d'un télégramme, il est possible de les définir directement au préalable dans l'ETS.

À cet effet, il suffit de régler le paramètre Tous les états de scène du canal (page de paramètres Scènes) sur Écraser lors du téléchargement.

Ensuite, l'état souhaité peut être sélectionné pour chacun des 8 numéros de scènes possibles d'un canal (= paramètre État après téléchargement).

Après le téléchargement, les scènes sont déjà programmées dans l'appareil.

Si nécessaire, une programmation ultérieure au moyen de télégrammes de programmation est tout de même possible et peut être autorisée ou verrouillée pour chaque paramètre.

8.6.4 Enregistrement d'ambiances d'éclairage dans un bouton

Généralement, les scènes sont enregistrées directement dans le variateur.

Pour cela, l'objet Appeler/Sauvegarder des scènes est utilisé.

Cependant, s'il est souhaité d'enregistrer des scènes de lumière en externe, par exemple dans un

bouton-poussoir compatible, procéder comme suit :

Le variateur possède un objet de variation (Valeur de variation) et un objet de signalisation (Signalisation en %).

Ainsi, 2 adresses de groupe sont utilisées, désignées ci-après par « Adr.Gr.1 » et « Adr.Gr.2 ».

8.6.5 Octroi des adresses de groupe et réglage des Flags des objets

	Objet	Associé à	Activer transmission	Flags
				C	R	W	T
BOUTON POLISSOUR	Télégr. Valeur de luminosité	Adr.Gr.1 Oui		√	-	√	√
		Gr.Adr.2 Non
VARIATEUR	Valeur de variation Adr.Gr.1	x		√	-	√	x
	Signalisation en %	Adr.Gr.1 Non		√	√	-	x
		Gr.Adr.2 Oui

x = indifférent

Les signalisations sur le variateur ne doivent pas être paramétrées sur Envoi cyclique.

Flags :

C = Communication

L = Lire

E = Écriture

T = Transmission

8.7 Conversion des pourcentages en valeurs hexadécimales et décimales

Pourcentage	0%	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
Valeur hexadécimale	00	1A	33	4D	66	80	99	B3	CC	E6	FF
Valeur décimale	00	26	51	77	102	128	153	179	204	230	255

Toutes les valeurs de 00 à FF hex. (0 à 255 déc.) sont valables.
