Type de produit	Antenne GPS
Marque	Theben
Modèle	top2 RC-GPS
Utilisation	Réception de signaux GPS pour horloges et minuteries de la série top2 RC
Tension de service	15 V CC (tension du bus)
Consommation électrique	70 mA (bus de données)
Température ambiante autorisée	-30 °C à +70 °C
Classe de protection	II selon EN 60730-1
Degré de protection	IP 55 selon EN 60529
Types de câbles compatibles	NYM (3 x 1,5 mm²), J-Y(St)Y (2 x 2 x 0,8 mm², max. 100 m), câble bus KNX YCYM
Section de raccordement	AWG 14-20
Nombre max. de minuteries raccordables	5 (avec une consommation totale max. de 500 mA sur le bus)
Nombre min. d'abonnés requis	1 horloge annuelle TR 64x top2 RC ou 2 horloges hebdomadaires TR 611 top2 RC (ou équivalent)
LED de signalisation	Verte (réception GPS), jaune (récepteur prêt), rouge (erreur de câblage)
Montage	Intérieur ou extérieur (recommandé extérieur), sur mur ou poteau
Fonctions principales	Réception des signaux GPS, transmission de l'heure et de la position aux minuteries, calcul automatique de l'heure locale
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Consignes de sécurité	Respecter la polarité. Ne pas installer sous toiture. Câble posé séparément, pas parallèle à l'antenne.
Information générale	Antenne GPS pour la série top2 RC. Permet une synchronisation horaire précise via GPS.

FOIRE AUX QUESTIONS - Antenne top2 RC-GPS THEBEN

Où installer l'antenne top2 RC-GPS pour une réception optimale ?

Il est recommandé d'installer l'antenne à l'extérieur du bâtiment, avec un champ dégagé vers le ciel. Évitez le montage sous toiture. La LED jaune s'allume lorsque le récepteur est prêt.

Comment raccorder l'antenne à une minuterie ?

Dénudez le câble sur 8 mm (max. 9 mm), insérez-le à 45° dans la borne enfichable ouverte. Respectez la polarité. Pour les fils flexibles, ouvrez la borne en poussant un tournevis vers le bas.

Que signifie le clignotement de la LED verte ?

La LED verte clignote lorsque la réception GPS est disponible et que les données sont transmises correctement.

Que faire si la LED rouge est allumée en permanence ?

La LED rouge indique une erreur de raccordement du câble à 2 fils vers la minuterie. Vérifiez la polarité et les connexions.

Combien de minuteries peut-on raccorder à l'antenne top2 RC-GPS ?

Vous pouvez raccorder de 1 à 5 minuteries, à condition que l'intensité totale sur le bus de données ne dépasse pas 500 mA.

Quels types de câbles sont compatibles avec l'antenne ?

Les câbles compatibles sont : NYM (3 x 1,5 mm²), J-Y(St)Y (2 x 2 x 0,8 mm², max. 100 m) et câble bus KNX YCYM.

L'antenne fonctionne-t-elle en intérieur ?

Oui, mais pour une réception fiable, un montage en extérieur est fortement conseillé. Évitez les obstacles comme les toitures.

Comment entretenir l'antenne ?

Nettoyez l'antenne avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la tension d'alimentation de l'antenne ?

La tension de service est de 15 V CC fournie par le bus de données de la minuterie.

L'antenne est-elle résistante aux intempéries ?

Oui, elle possède un indice de protection IP 55, ce qui la protège contre les poussières et les jets d'eau.

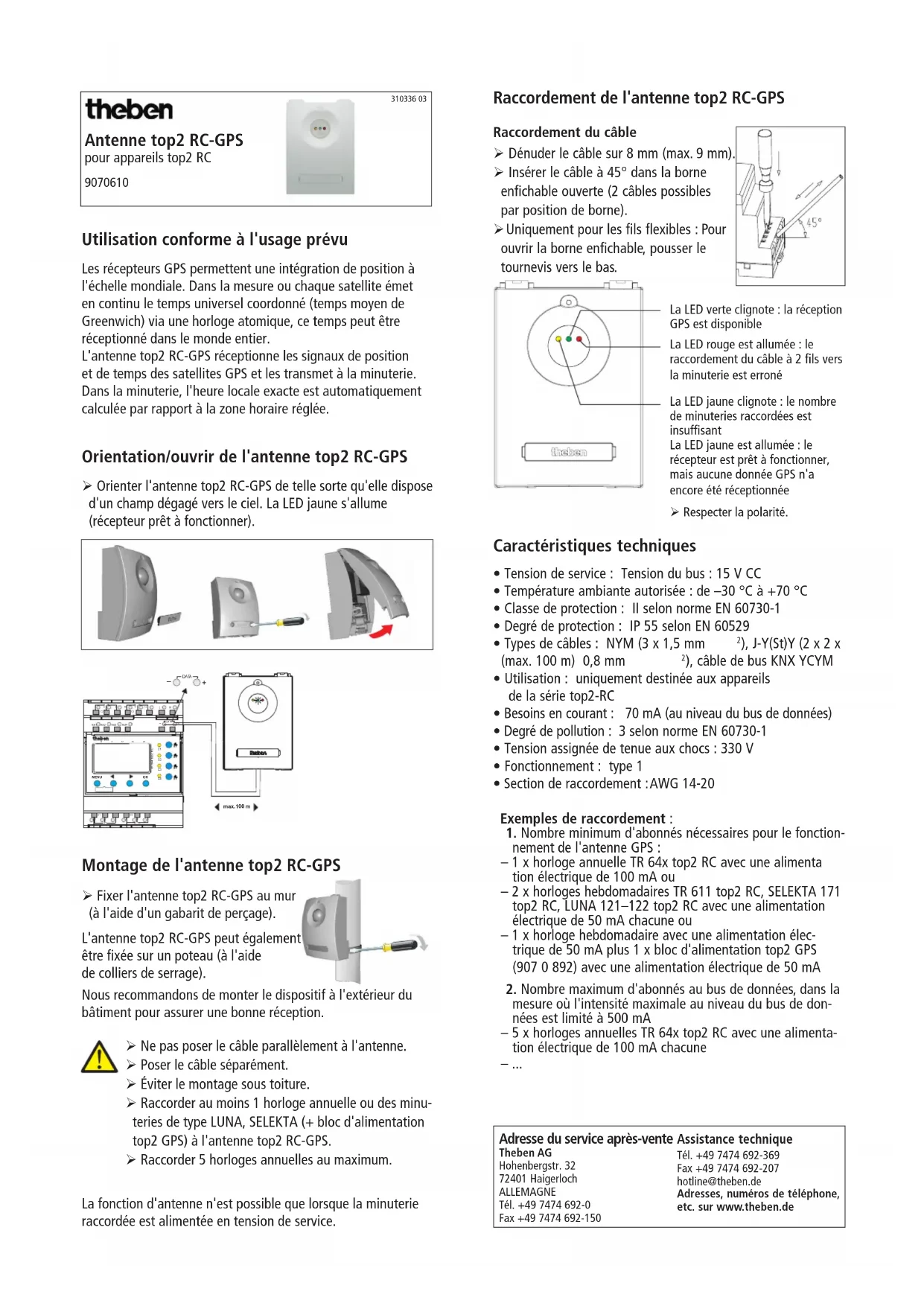

MODE D'EMPLOI Antenne top2 RC-GPS THEBEN

pour appareils top2 RC

9070610

310336 03

Utilisation conforme à l'usage prévu

Les récepteurs GPS permettent une intégration de position à l'échelle mondiale. Dans la mesure ou chaque satellite émet en continu le temps universel coordonné (temps moyen de Greenwich) via une horloge atomique, ce temps peut être réceptionné dans le monde entier.

L'antenne top2 RC-GPS réceptionne les signaux de position et de temps des satellites GPS et les transmet à la minuterie.

Dans la minuterie, l'heure locale exacte est automatiquement calculée par rapport à la zone horaire réglée.

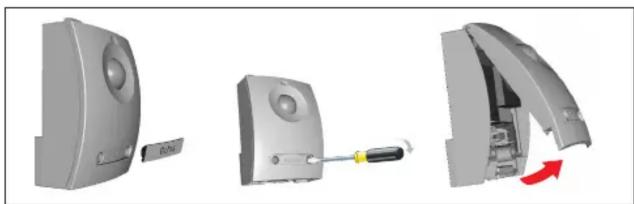

Orientation/ouvrir de l'antenne top2 RC-GPS

Orienter l'antenne top2 RC-GPS de telle sorte qu'elle dispose d'un champ dégagé vers le ciel. La LED jaune s'allume (récepteur prêt à fonctionner).

Montage de l'antenne top2 RC-GPS

➢ Fixer l'antenne top2 RC-GPS au mur (à l'aide d'un gabarit de perçage).

L'antenne top2 RC-GPS peut également être fixée sur un poteau (à l'aide de colliers de serrage).

Nous recommandons de monter le dispositif à l'extérieur du bâtiment pour assurer une bonne réception.

▶ Ne pas poser le câble parallèlement à l'antenne.
▶ Poser le câble séparément.
Éviter le montage sous toiture.
➢ Raccorder au moins 1 horloge annuelle ou des minu-teries de type LUNA, SELEKTA (+ bloc d'alimentation top2 GPS) à l'antenne top2 RC-GPS.
Raccorder 5 horloges annuelles au maximum.

La fonction d'antenne n'est possible que lorsque la minuterie raccordée est alimentée en tension de service.

Raccordement de l'antenne top2 RC-GPS

Raccordement du câble

Dénuder le câble sur 8 mm (max. 9 mm)

Insérer le câble à 45° dans la borne enfichable ouverte (2 câbles possibles par position de borne).
- Uniquement pour les fils flexibles : Pour ouvrir la borne enfichable, pousser le tournevis vers le bas.

La LED verte clignote : la réception GPS est disponible

La LED rouge est allumée : le raccordement du câble à 2 fils vers la minuterie est erroné

La LED jaune clignote : le nombre de minuteries raccordées est insuffisant

La LED jaune est allumée : le récepteur est prêt à fonctionner, mais aucune donnée GPS n'a encore été réceptionnée

▶ Respecter la polarité.

Caractéristiques techniques

• Tension de service : Tension du bus : 15 V CC
• Température ambiante autorisée : de -30^ à +70^
• Classe de protection : II selon norme EN 60730-1
• Degré de protection : IP 55 selon EN 60529
• Types de câbles : NYM (3 x 1,5 mm ^2 ), J-Y(St)Y (2 x 2 x (max. 100 m) 0,8 mm ^2 ), câble de bus KNX YCYM
• Utilisation : uniquement destinée aux appareils de la série top2-RC
• Besoins en courant : 70 mA (au niveau du bus de données)
• Degré de pollution : 3 selon norme EN 60730-1
• Tension assignée de tenue aux chocs : 330 V
• Fonctionnement : type 1
  • Section de raccordement : AWG 14-20

Exemples de raccordement :

1. Nombre minimum d'abonnés nécessaires pour le fonctionnement de l'antenne GPS :

2. 1 x horloge annuelle TR 64x top2 RC avec une alimentation électrique de 100 mA ou

3. 2 x horloges hebdomadaires TR 611 top2 RC, SELEKTA 171 top2 RC, LUNA 121–122 top2 RC avec une alimentation électrique de 50 mA chacune ou

4. 1 x horloge hebdomadaire avec une alimentation électrique de 50 mA plus 1 x bloc d'alimentation top2 GPS (907 0 892) avec une alimentation électrique de 50 mA

5. Nombre maximum d'abonnés au bus de données, dans la mesure où l'intensité maximale au niveau du bus de données est limité à 500 mA

- 5 x horloges annuelles TR 64x top2 RC avec une alimentation électrique de 100 mA chacune

一...
