Marque	Theben
Modèle	Antenne RC-GNSS
Type de produit	Récepteur GNSS
Fonctions principales	Réception multi-satellites (GPS, Galileo, GLONASS, QZSS), transmission de l'heure et des coordonnées
Alimentation	Tension du bus max. 18 V CC, courant max. 20 mA
Température ambiante	-30°C à +70°C
Indice de protection	IP55 selon EN 60529
Classe de protection	II
Dimensions (L x l x H)	95 x 48 x 45 mm
Type de câble	NYM (2 x 1,5 mm²)
Longueur de câble max.	100 m
Tension assignée de tenue aux chocs	0,33 kV
Degré de pollution	3
Classe de logiciel	A
Nombre max. de participants sur bus DONNÉES	5 horloges annuelles (selon consommation)
LED de signalisation	Verte clignotante (recherche), verte fixe (réception), rouge fixe (polarité inversée)
Installation recommandée	Extérieur, champ dégagé vers le ciel, ne pas installer sous un toit
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter la polarité, tension max. 18 V CC, utilisation conforme
Pièces détachées et réparabilité	Contacter le service après-vente Theben

FOIRE AUX QUESTIONS - Antenne RC-GNSS THEBEN

Comment installer l'antenne RC-GNSS ?

Fixez l'antenne au mur ou sur un poteau à l'aide de colliers de serrage. Assurez-vous qu'elle a un champ dégagé vers le ciel. Ne l'installez pas sous un toit. Montez-la de préférence à l'extérieur du bâtiment pour une bonne réception.

Que signifie la LED verte clignotante ?

La LED verte clignotante indique que l'antenne est en recherche de satellites.

Que signifie la LED verte fixe ?

La LED verte fixe indique que l'antenne reçoit correctement les signaux satellites.

Que faire si la LED rouge est allumée ?

La LED rouge allumée signifie que la polarité du raccordement est inversée. Vérifiez et inversez les fils pour corriger le problème.

Quels satellites l'antenne RC-GNSS peut-elle recevoir ?

L'antenne peut recevoir les signaux des systèmes GPS, Galileo, GLONASS et QZSS.

Comment raccorder le câble de l'antenne ?

Dénudez le câble sur 9 à 10 mm. Insérez-le dans la borne enfichable conformément au schéma de raccordement. Pour les fils flexibles, ouvrez la borne à ressort avec un tournevis. La longueur max. du câble est de 100 m.

Quelle est la tension d'alimentation de l'antenne ?

L'antenne est alimentée par le bus DONNÉES avec une tension max. de 18 V CC et un courant max. de 20 mA.

Peut-on utiliser l'antenne sans horloge programmable ?

Non, l'antenne doit être connectée à une horloge programmable alimentée pour fonctionner. L'horloge calcule l'heure locale à partir des signaux satellites.

Quel est l'indice de protection de l'antenne ?

L'indice de protection est IP55 selon EN 60529, ce qui la rend adaptée à une utilisation en extérieur.

Comment régler le fuseau horaire ?

Avant la mise en service, sélectionnez le fuseau horaire souhaité sur l'horloge programmable. Le préréglage est UTC+1.

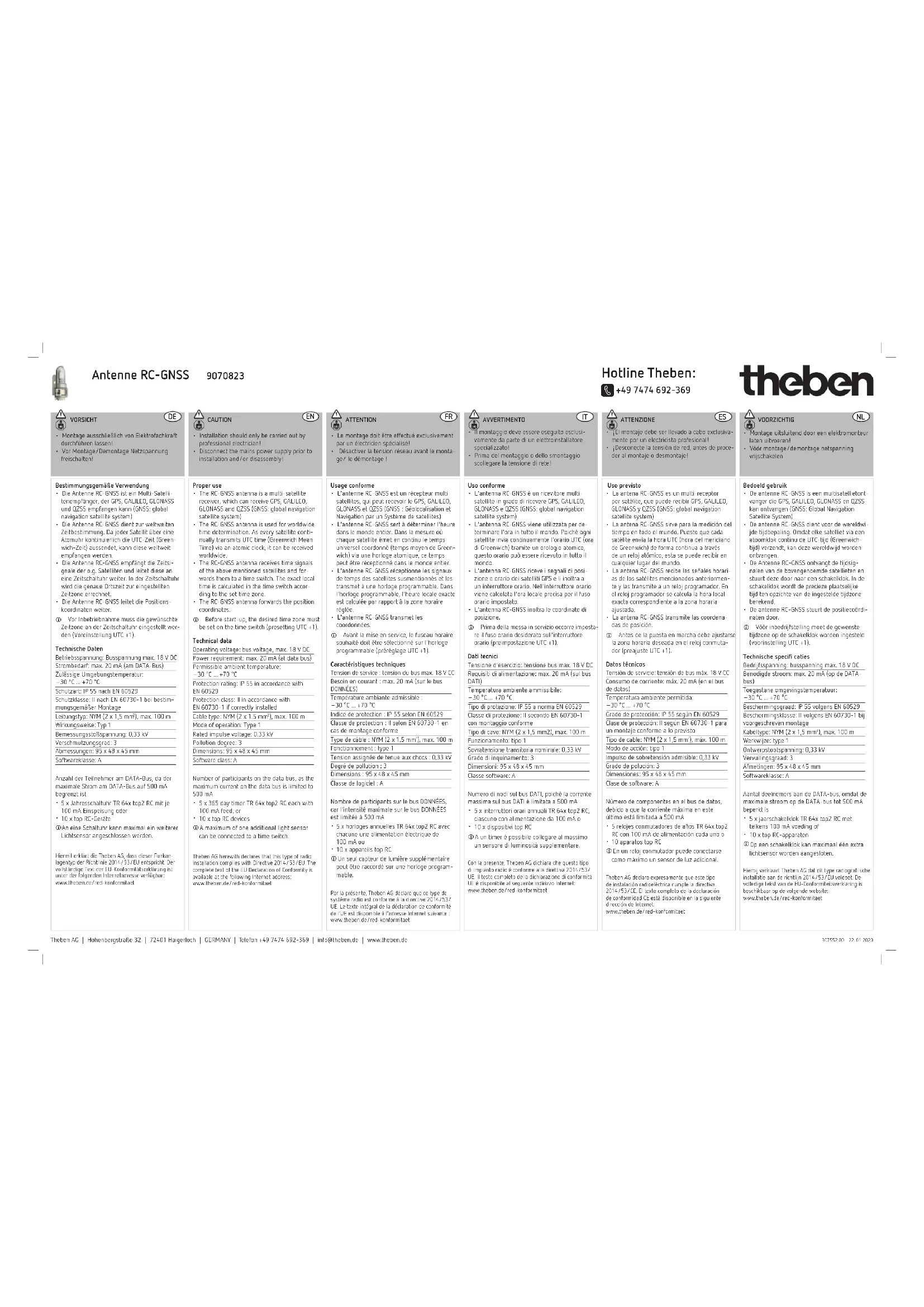

MODE D'EMPLOI Antenne RC-GNSS THEBEN

L'antenne RC-GNSS est un récepteur multi satellites, qui peut recevoir le GPS, GALILEO, GLONASS et QZSS (GNSS : Géolocalisation et Navigation par un Systôme de satellites).

- L'antenne RC-GNSS sert à déterminer l'heure dans le monde entier. Dans la mesure où chaque satellite émet en continu le temps universel coordonné (temps moyen de Greenwich) via une horloge atomique, ce temps peut être réceptionné dans le monde entier.

- L'antenne RC-GNSS réceptionne les signaux de temps des satellites susmentionnés et les transmet à une horloge programmable. Dans l'horloge programmable, l'heure locale exacte est calculée par rapport à la zone horaire réglée.

• L'antenne RC-GNSS transmet les

coordonnées.

① Avant la mise en service, le fuseau horaire souhaité doit être sélectionné sur l'horloge programmable (préréglage UTC +1).

Caractéristiques techniques

Tension de service : tension du bus max. 18 V CC Besoin en courant : max. 20 mA (sur le bus DONNÉES)

Température ambiante admissible

-30^ +70^

Indice de protection : IP 55 selon EN 60529

Classe de protection : Il sei

cas de montage conforme Tues de câble : NYM (2 x 1,5 mm²) may 100 cm

Type de cable : NTM (2.

Tension assignée de tenue aux chocs : 0,33 kV

Dégré de pollution : 3

Dimensions : 95 x 48 x 45 mm

Classe de logiciel : A

Nombre de participants sur le bus DONNÉES, car l'intensité maximale sur le bus DONNÉES est limitée à 500 mA

- 5 x horloges annuelles TR 64x top2 RC avec chacune une alimentation électrique de

100 mA ou

① Un seul capteur de lumière supplémentaire peut être raccordé sur une horloge programmable.

Par la présente, Theben AG déclare que ce type de système radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.theben.de/red-konformitaet

Uso conforme

Orienter l'antenne RC-GNSS de telle sorte qu'elle dispose d'un champ dégagé vers le ciel

→ La LED verte clignote → recherche de satellites

→ La LED verte est allumée → réception satellite

→ La LED rouge est allumée → la polarité du raccordement est inversé

Montage de l'antenne RC-GNSS

➢ Fixer l'antenne RC-GNSS au mur. L'antenne peut également être fixée sur un poteau (à l'aide de colliers de serrage).

① Ne pas l'installer sous le toit.

① Nous recommandons de monter le dispositif à l'extérieur du bâtiment pour assurer une bonne réception.

② Raccordement de l'antenne RC-GNSS

Respecter le schéma de raccordement.

Raspecter la longueur du câble de raccordement : max. 100 m (2 x 1,5 mm²).

Raccordement du câble

➢ Dénuder le câble (NYM) sur 9 mm (max. 10 mm).

Insérer le câble dans la borne enfichable ouverte conformément au schéma.

➢ Uniquement pour les fils flexibles : pour ouvrir la borne à ressort, actionner le contact à ouverture des bornes à ressort à l'aide d'un tournevis

Retrait du câble

Pousser le contact à ouverture de la borne enfichable à ressort vers le bas à l'aide du tournevis

① La fonction d'antenne n'est possible que lorsque l'horloge programmable raccordée est alimentée en tension de service.
