Antenne RC-DCF - Antenne THEBEN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Antenne RC-DCF THEBEN au format PDF.
| Type de produit | Antenne DCF pour synchronisation horaire |
| Marque | Theben |
| Modèle | Antenne RC-DCF |
| Dimensions | 93 x 72 x 54 mm |
| Tension de service | Max. 18 V CC (via bus données) |
| Courant absorbé | 5 mA (sur bus données) |
| Indice de protection | IP54 selon EN 60529 |
| Classe de protection | II selon EN 60730-1 (montage conforme) |
| Température ambiante | -20 °C à +70 °C |
| Plage de réception | Environ 1500 km autour de Francfort-sur-le-Main |
| Durée de réception minimale | 3 minutes |
| Sensibilité | 100 μV/m |
| Type de câble max. | NYM (2 x 1,5 mm²), jusqu'à 100 m |
| Nombre max. de participants sur bus | 5 horloges TR 64x top2 RC ou 10 appareils top RL |
| Fonctions principales | Synchronisation horaire avec antenne DCF; réception pilotée par processeur; vérification connexion toutes les 30 min; indication LED verte (réception), jaune (interférences), rouge (inversion polarité) |
| Consignes de sécurité | Montage uniquement par électricien spécialisé; couper tension avant intervention; ne pas monter en cave, près de sources d'interférences ou d'objets métalliques; installer de préférence à l'extérieur |
| Entretien et nettoyage | Nettoyer avec un chiffon sec; ne pas utiliser de produits agressifs |
| Utilisation prévue | Appareils de la série top2/top3 RC |
FOIRE AUX QUESTIONS - Antenne RC-DCF THEBEN
Questions des utilisateurs sur Antenne RC-DCF THEBEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Antenne au format PDF gratuitement ! Retrouvez votre notice Antenne RC-DCF - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Antenne RC-DCF de la marque THEBEN.

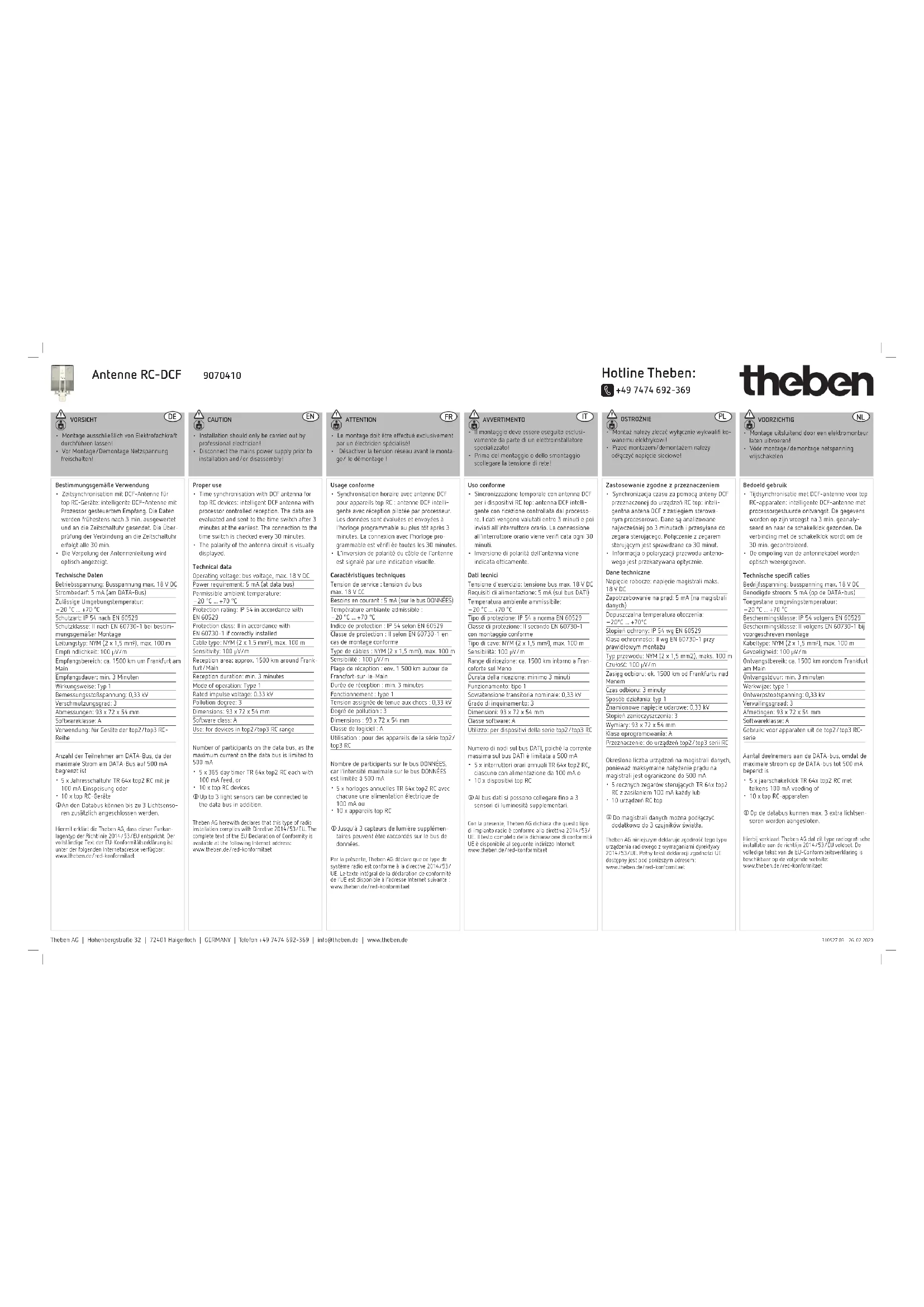

MODE D'EMPLOI Antenne RC-DCF THEBEN
- Le montage doit être effectué exclusivement par un électricien spécialisé!
- Désactiver la tension réseau avant le montage/ le démontage !
Usage conforme
- Synchronisation horaire avec antenne DCF pour appareils top RC : antenne DCF intelligente avec réception pilotée par processeur. Les données sont évaluées et envoyées à l'horloge programmable au plus tôt après 3 minutes. La connexion avec l'horloge pro-
grammable est verifi ee toutes les 30 minutes • L'inversion de polarité du câble de l'antenne
est signalé par une indication visuelle.
Caractéristiques techniques
Tension de service : tension du bus max. 18 V CC
Besoins en courant : 5 mA (sur le bus DONNÉES) Température ambiante admissible :
-20 °C ... +70 °C
Indice de protection : IP 54 selon EN 60529 Classe de protection : II selon EN 60730-1 en
cas de montage conforme
Type de câbles : NYM (2 x 1,5 mm²), max. 100 m Sensibilité : 100 μV/m
Plage de réception : env. 1 500 km autour de Francfort-sur-le-Main
Durée de réception : min. 3 minutes
Fonctionnement : type 1
Tension assignée de tenue aux chocs : 0,33 kV Dégré de pollution : 3
Dimensions : 93 x 72 x 54 mm
Classe de logiciel : A
Utilisation : pour des appareils de la série top2/top3 RC
Nombre de participants sur le bus DONNÉES, car l'intensité maximale sur le bus DONNÉES est limitée à 500 mA
- 5 x horloges annuelles TR 64x top2 RC avec chacune une alimentation électrique de
100 mA ou
• 10 x appareils top RL
① Jusqu'à 3 capteurs de lumière supplémentaires peuvent être raccordés sur le bus de données.
Par la présente, Theben AG déclare que ce type de système radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : www.theben.de/red-konformitaet

AVVERTIMENTO
Orientation/Montage de l'antenne
RC-DCF
^34 Orienter l'antenne RC-DCF de telle sorte qu'elle dispose d'un champ dégagé vers le ciel et soit dirigée vers Francfort-sur-le-Main.
→ La LED verte clignote à la fréquence d'ur seconde, si la réception est disponible. S'il n'y a pas de réception durant la journée,
le signal peut toutefois être reçu durant la nuit.
→ La LED jaune est allumée lorsque des interférences sont affichées.
3/4 Fixer l'antenne RC-DCF au mur.
L. Ne pas la monter dans une cave ou dans le coffret de distribution.
L. Ne pas la monter à proximité
- de blocs d'alimentation
- d'émetteurs radios
- d'objets métalliques
- de televiseurs
L. Nous recommandons de monter le dispositif à l'extérieur du bâtiment pour assurer une bonne réception.
Raccordement de l'antenne RC-DCF
34 Respecter le schéma de raccordement.
☑ Respecter la longueur du câble de raccordement : max. 100 m (2 x 1,5 mm²).
Rispecter la polarité lors du raccordement ! La LED rouge est allumée.
M. pas poser les câbles sous tension à proximité du câble d'antenne.
Raccordement du câble (sur l'horloge pro-
grammable) 34 Dénuder le câble (NYM) sur 9 mm (max. 10 mm). 34 Insérer le câble dans la borne en chable ouverte conformément au schéma.
34 Uniquement pour les ls exibles : pour ouvrir la borne à ressort, actionner le contact à ouverture des bornes à ressort à l'aide d'un tournevis.
Retrait du câble
34 Pousser le contact à ouverture de la borne en chable à ressort vers le bas à l'aide du tournevis
L La fonction d'antenne n'est possible que lorsque l'appareil raccordé est alimenté en tension de service.
