Type de produit	Capteur tactile KNX 4 boutons
Marque	Theben
Modèle	iON 104 KNX
Alimentation	Bus KNX (21-31 V DC), 12,5 mA
Fonctions principales	Commutation, variation, store, scènes, séquence, commande RGB/RGBW/XY, mesure de température
Nombre de touches	4
LED d'état	Multicolores (vert, jaune, orange, rouge, turquoise, bleu, lilas, rose, blanc)
Luminosité des LED	Réglable individuellement, avec mode réduit ou commande par bus
Sonde de température intégrée	Plage : 0 °C à +65 °C, précision ±3 %
Type de montage	Encastré
Indice de protection	IP20
Classe de protection	III
Température ambiante	-5 °C à +45 °C
Nombre d'objets de communication	Jusqu'à 58
Nombre d'adresses de groupe	255
Nombre d'affectations	255
Raccordement	Bornier pour bus KNX
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utilisation conforme KNX. Installation par un professionnel.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Couvercle transparent pour étiquetage	Inclus dans la livraison

FOIRE AUX QUESTIONS - iON 104 KNX THEBEN

Comment configurer le iON 104 KNX ?

La configuration s'effectue via le logiciel ETS (Engineering Tool Software). Importez la base de données produits Theben, sélectionnez le programme d'application 'iON 102, iON 104', puis paramétrez chaque touche selon vos besoins (commutation, variation, store, etc.). Téléchargez la configuration sur l'appareil via le bus KNX.

Comment associer les touches à des fonctions ?

Dans l'ETS, pour chaque touche (T1 à T4), vous pouvez choisir une fonction parmi : bouton-poussoir, variation, store, séquence, ou sortie LED. Chaque touche peut envoyer jusqu'à 3 télégrammes différents (pression courte, longue, double-clic).

Comment régler la luminosité des LED ?

Dans les paramètres généraux 'LED', vous pouvez choisir de réduire la luminosité toujours, en cas d'obscurité, via le bus, ou jamais. Vous pouvez également régler la couleur, le clignotement et la pulsation pour chaque état. Les LED peuvent être commandées par objet externe pour un contrôle individuel.

Comment utiliser la fonction de variation ?

Affectez la fonction 'Varier' à une touche. Vous pouvez choisir une commande à une touche (pression courte = marche/arrêt, longue = éclaircir/obscurcir) ou à deux touches (une pour éclaircir, une pour obscurcir). La variation s'effectue par pas de 1,5% à 100% selon le réglage.

Comment commander un store avec ce capteur ?

Affectez la fonction 'Store' à une touche. Utilisez une commande à une touche : pression courte = pas/arrêt, pression longue = montée/descente. Vous pouvez également configurer un double-clic pour envoyer une hauteur et position de lamelle spécifiques.

Comment enregistrer une scène ?

Dans la fonction 'bouton-poussoir', réglez le type d'objet sur 'Scènes' et choisissez 'Appeler et enregistrer des scènes'. Une pression courte appelle la scène, une pression longue l'enregistre. Le numéro de scène (1 à 64) est paramétrable.

Comment verrouiller les touches ?

Utilisez l'objet de communication n°6 'Verrouiller les touches'. Par défaut, un télégramme '1' verrouille les touches et '0' les déverrouille. La polarité peut être inversée dans les paramètres généraux. Un objet de verrouillage des LED est également disponible (objet n°2).

Comment utiliser le capteur de température intégré ?

Le capteur mesure la température ambiante et l'envoie via l'objet n°3 (valeur réelle, DPT 9.001). Vous pouvez régler un décalage de température dans les paramètres, ainsi que la fréquence d'envoi (cyclique et/ou sur variation).

Comment réinitialiser l'appareil ?

Une réinitialisation matérielle s'effectue en débranchant puis rebranchant le bus KNX. La remise à zéro des paramètres se fait via l'ETS en téléchargeant une configuration par défaut. Il n'y a pas de bouton de reset physique.

Où télécharger la base de données ETS ?

La base de données ETS (fichier VD3) est disponible sur le site officiel de Theben : www.theben.de/en/downloads_en. Recherchez 'iON 102 iON 104' dans la section téléchargements.

Questions des utilisateurs sur iON 104 KNX THEBEN

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice iON 104 KNX - THEBEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil iON 104 KNX de la marque THEBEN.

MODE D'EMPLOI iON 104 KNX THEBEN

1 Fonctionnalités 3
2 Usage conforme 4
3 Caractéristiques techniques 5
4 Utilisation 6

5 Le programme d'application « iON 104 » 7

5.1 Sélection dans la base de données produits 7
5.2 Aperçu des objets de communication 8
5.3 Description des objets de communication 14
5.4 Aperçu des pages de paramètres 19
5.5 Paramètres généraux 20
5.6 Paramètres liés aux touches 24

6 Exemples d'applications classiques 49

6.1 Commuter la lumière 49
6.2 Varier 2 groupes d'éclairage (commande à une touche) 51
6.3 Varier 2 groupes d'éclairage (2 boutons va-et-vient) 53
6.4 Commande de 4 stores ou groupes de stores 55

1 Fonctionnalités

Réglage personnalisé de chaque bouton poussoir
Possibilité de varier l'éclairage et de commander les stores avec une commande à un et deux boutons
Fonctions : commutation, variation, store, scènes, valeurs, séquence, commande des couleurs
LED d'état multicolores avec couleur, luminosité et comportement (statique, clignotement ou pulsation) réglables individuellement
• Luminosité des LED d'état réglable via l'objet ou automatiquement
Sonde de température intégrée
Champ d'étiquetage individuel des boutons poussoirs Couvercle transparent pour étiquetage inclus dans la livraison
Coupleur de bus intégré

2 Usage conforme

Les capteurs tactiles iON 102 KNX et iON 104 KNX peuvent être installés dans les immeubles d'habitation, les salles de réunion et les bureaux de même que dans les immeubles commerciaux et industriels.

Ils disposent de 2 ou 4 touches permettant d'allumer et de varier la lumière, de monter et descendre les stores, déclencher et enregistrer des scènes. Il est également possible de mesurer la température, de régler les couleurs et d'afficher l'état.

3 Caractéristiques techniques

Tension de service KNX	Tension du bus
Type de raccordement	Raccordement de bus : bornier pour bus KNX
Consommation	12,5 mA
Température ambiante	- 5 °C ... + 45 °C
Type de montage	Montage encastré
Plage de mesure de la température	0 °C ... + 65 °C +-3 %
Indice de protection	IP 20 selon EN 60529
Classe de protection	III

4 Utilisation

Les capteurs tactiles iON 102 KNX et iON 104 KNX disposent de 2 ou 4 touches. Vous pouvez doter chaque touche via l'application ETS de différentes fonctions comme allumer/éteindre et varier la lumière ; monter et descendre les stores, déclencher et enregistrer les scènes, etc. de même qu'attribuer différentes couleurs aux LED.

iON 102 KNX
THEBEN iON 104 KNX - Utilisation - 1

iON 104 KNX
THEBEN iON 104 KNX - Utilisation - 2

5 Le programme d'application « iON 104 »

5.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Boutons-poussoirs
Type de produit	iON
Nom du programme	iON 102, iON 104

Nombre d'objets de communication	Max. 58
Nombre d'adresses de groupe	255
Nombre d'affectations	255

THEBEN iON 104 KNX - Sélection dans la base de données produits - 1

La base de données ETS peut être téléchargée sur notre site Internet : www.theben.de/en/downloads_en

5.2 Aperçu des objets de communication

5.2.1 Généralités

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	LED de l'appareil	Réduite	1 bit	-	W	C	-	1 001
1	LED de l'appareil	Luminosité	1 octet	-	W	C	-	5 001
2	Verrouiller LED	Verrouiller = 1	1 bit	-	W	C	-	1 001
2	Verrouiller LED	Verrouiller = 0	1 bit	-	W	C	-	1 003
3	Température	Valeur réelle	2 octets	R	-	C	T	9 001
4	Message de marche	Envoyer	1 bit	R	-	C	T	1 001
5	Alarme	Entrée	1 bit	-	W	C	-	1 005
6	Touches	Verrouiller = 1	1 bit	-	W	C	-	1 001
6	Touches	Verrouiller = 0	1 bit	-	W	C	-	1 003

5.2.2 Fonction bouton-poussoir

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
10	Touche T1.1	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Appeler/enregistrer une scène	1 octet	R	-	C	T	18 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	3 octets	R	-	C	T	232 600
		Valeur RGBW	6 octets	R	-	C	T	251 600
		RGB(W) rouge	1 octet	R	-	C	T	5 001
		HSV(W) teinte	1 octet	R	-	C	T	5 003
		XY valeur	6 octets	R	-	C	T	242 600
		X valeur couleur	2 octets	R	-	C	T	7 001
11	Touche T1.1	RGB(W) vert	1 octet	R	-	C	T	5 001
		HSV(W) saturation	1 octet	R	-	C	T	5 001
		Y valeur couleur	2 octets	R	-	C	T	7 001
12	Touche T1.1	XY luminosité	1 octet	R	-	C	T	5 001
		RGB(W) bleu	1 octet	R	-	C	T	5 001
		HSV(W) luminosité	1 octet	R	-	C	T	5 001
13	Touche T1.1	Valeur blanc	1 octet	R	-	C	T	5 001
14	Touche T1.2	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 0001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Appeler/enregistrer une scène	1 octet	R	-	C	T	18 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	3 octets	R		C	T	232 600
		Valeur RGBW	6 octets	R	-	C	T	251 600
		RGB(W) rouge	1 octet	R	-	C	T	5 001
		HSV(W) teinte	1 octet	R	-	C	T	5 003
		XY valeur	6 octets	R	-	C	T	242 600
		X valeur couleur	2 octets	R	-	C	T	7 001
15	Touche T1.2	RGB(W) vert	1 octet	R	-	C	T	5 001
		HSV(W) saturation	1 octet	R	-	C	T	5 001
		Y valeur couleur	2 octets	R	-	C	T	7 001
16	Touche T1.2	XY luminosité	1 octet	R	-	C	T	5 001
		RGB(W) bleu	1 octet	R	-	C	T	5 001
		HSV(W) luminosité	1 octet	R	-	C	T	5 001
17	Touche T1.2	Valeur blanc	1 octet	R	-	C	T	5 001
18	Touche T1.3	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Appeler/enregistrer une scène	1 octet	R	-	C	T	18 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	3 octets	R	-	C	T	232 600
		Valeur RGBW	6 octets	R	-	C	T	251 600
		RGB(W) rouge	1 octet	R	-	C	T	5 001
		HSV(W) teinte	1 octet	R	-	C	T	5 003
		XY valeur	6 octets	R	-	C	T	242 600
		X valeur couleur	2 octets	R	-	C	T	7 001
19	Touche T1.3	RGB(W) vert	1 octet	R	-	C	T	5 001
		HSV(W) saturation	1 octet	R	-	C	T	5 001
		Y valeur couleur	2 octets	R	-	C	T	7 001
20	Touche T1.3	XY luminosité	1 octet	R	-	C	T	5 001
		RGB(W) bleu	1 octet	R	-	C	T	5 001
		HSV(W) luminosité	1 octet	R	-	C	T	5 001
21	Touche T1.3	Valeur blanc	1 octet	R	-	C	T	5 001
30-81	Touches T2 à T4 (détails : voir touche 1)

5.2.3 Fonction Variation

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
10	Touche T1	Commuter	1 bit	R	W	C	T	1 001
11 Touche T1		Éclaircir/Obscurcir	4 bit	R	-	C	T	3 007
		Éclaircir	4 bit	R	-	C	T	3 007
		Obscurcir	4 bit	R	-	C	T	3 007
12 Touche T1.1		Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		2 octets 9.x	2 octets	R	W	C	T	9.xxx
		4 octets 14.x	4 octets	R	W	C	T	14.xxx
30-72	Touches T2 à T4 (détails : voir touche 1)

5.2.4 Fonction Store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
10	Touche T1	Pas/arrêt	1 bit	-	-	C	T	1 010
11	Touche T1	MONTÉE/DESCENTE	1 bit	-	W	C	T	1 008
		MONTÉE	1 bit	-	-	C	T	1 008
		DESCENTE	1 bit	-	-	C	T	1 008
12	Touche T1.1	Commuter	1 bit	-	W	C	T	1 001
		Priorité	2 bit	-	-	C	T	2 001
		Envoyer le pourcentage	1 octet	-	-	C	T	5 001
		Hauteur % ^1	1 octet	-	-	C	T	5 001
		Envoyer la valeur	1 octet	-	-	C	T	5 010
		2 octets 9.x	2 octets	-	-	C	T	9.xxx
		4 octets 14.x	4 octets	-	-	C	T	14.xxx
13	Touche T1.2	Lamelle % ^2	1 octet	-	-	C	T	5 001
30-73	Touches T2 à T4 (détails : voir touche 1)

5.2.5 Fonction séquence

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
10	Touche T1.1	Commuter	1 bit	R	W	C	T	1 001
		Priorité 2 bit R W				C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	3 octets	R	-	C	T	232 600
		Valeur RGBW	6 octets	R	-	C	T	251 600
		XY valeur	6 octets	R	-	C	T	242 600
11	Touche T1.2	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur 1 octet R W				C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 14
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	6 octets	R	-	C	T	232 600
		Valeur RGBW	6 octets	R	-	C	T	251 600
		XY valeur	6 octets	R	-	C	T	242 600
12	Touche T1.3	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Envoyer température de couleur, Valeur RGB	2 octets	R	-	C	T	7 600
		Valeur RGBW	6 octets	R	-	C	T	232 600
		XY valeur	6 octets	R	-	C	T	242 600
13	Touche T1.4	Commuter	1 bit	R	W	C	T	1 001
		Priorité	2 bit	R	W	C	T	2 001
		Envoyer la valeur	1 octet	R	W	C	T	5 010
		Envoyer le pourcentage	1 octet	R	W	C	T	5 0001
		2 octets DPT 9.x	2 octets	R	W	C	T	9 001
		4 octets DPT 14.x	4 octets	R	W	C	T	14 014
		Mode de fonctionnement CVC	1 octet	R	W	C	T	20 102
		Appeler une scène	1 octet	R	-	C	T	17 001
		Envoyer température de couleur	2 octets	R	-	C	T	7 600
		Valeur RGB	3 octets	R	-	C	T	232 600
		Valeur RGBW	6 octets	R	-
		XY valeur	6 octets	R	-	C	T	242 600
30-73	Touches T2 à T4 (détails : voir touche 1)

5.2.6 LED des touches 3

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
23	LED T1	État externe [MARCHE/ARRÊT]	1 bit	-	W	C	-	1 001
		État externe [%]	1 octet	-	W	C	-	5 001
		État externe [0-255]	1 octet	-	W	C	-	5 010
		État externe [DPT9.x]	2 octets	-	W	C	-	9.xxx
43-83	Touches T2 à T4 (détails : voir touche 1)

5.3 Description des objets de communication

5.3.1 Objets généraux

Objet 1 : LED de l'appareil

Disponible uniquement avec réglage Réduire la luminosité des LED = via bus.

Type d'objet	Fonction
Via l'objet decommutation	1 = réduire la luminosité0 = luminosité normale
Via le pourcentage	0..100 % = luminosité LED maximale

Objet 2 : verrouiller les LED

Cet objet verrouille toutes les LED.

La polarité du télégramme de verrouillage peut être paramétrée sur la page des paramètres Généralités/Réglages.

Objet 3 : température - valeur réelle

Envoie la température ambiante mesurée.

Objet 4 : envoyer le message de marche

Envoie régulièrement ^4 le chiffre 1 pour signaler que l'appareil est installé et en marche.

Objet 5 : alarme

Objet de réception 1 bit

La réception d'un télégramme d'alarme externe est signalé par le clignotement ou la pulsation de toutes les LED.

La couleur des LED et les cycles sont réglables sur la page de paramètre Alarme.

Objet 6 : verrouiller les touches

Cet objet verrouille toutes les touches.

L'action de l'objet de verrouillage est définie sur la page de paramètre Réglages

5.3.2 Fonction bouton-poussoir

Premier télégramme de la touche

Objet 10 : touche T1.1

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW

et XY.

Objet 11 : touche T1.1

Pour la commande des couleurs avec des objets séparés.

Selon le format : HSV(W) saturation, RGB(W) vert, Y valeur couleur.

Objet 12 : touche T1.1

Pour la commande des couleurs avec des objets séparés.

Selon le format : XY luminosité, RGB(W) bleu, HSV(W) luminosité.

Objet 13 : touche T1.1

Pour la commande des couleurs avec des objets séparés.

Valeur blanc (format RGBW).

Deuxième télégramme de la touche

Objet 14 : touche T1.2

Deuxième objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRET, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW et XY.

Objet 15 : touche T1.2

Pour la commande des couleurs avec des objets séparés.

Selon le format : HSV(W) saturation, RGB(W) vert, Y valeur couleur.

Objet 16 : touche T1.2

Pour la commande des couleurs avec des objets séparés.

Selon le format : XY luminosité, RGB(W) bleu, HSV(W) luminosité.

Objet 17 : touche T1.2

Pour la commande des couleurs avec des objets séparés.

Valeur blanc (format RGBW).

Troisième télégramme de la touche

Objet 18 : touche T1.3

Troisième objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW

et XY.

Objet 19 : touche T1.3

Pour la commande des couleurs avec des objets séparés.

Selon le format : HSV(W) saturation, RGB(W) vert, Y valeur couleur.

Objet 20 : touche T1.3

Pour la commande des couleurs avec des objets séparés.

Selon le format : XY luminosité, RGB(W) bleu, HSV(W) luminosité.

Objet 21 : touche T1.3

Pour la commande des couleurs avec des objets séparés.

Valeur blanc (format RGBW).

Objets 30-81

Objets pour les touches T2-T4.

5.3.3 Fonction Variation

Objet 10 : touche T1.1 commutation

Active et désactive le variateur.

Objet 11 : touche T1.1 éclaircir, obscurcir, éclaircir/obscurcir

Ordres de variation 4 bits.

Objet 12 : canal T1.1 – commutation, priorité, pourcentage...

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

6 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x,

4 octets DPT 14.x.

Objets 30-72

Objets pour les touches T2-T4.

5.3.4 Fonction Store

Objet 10 : touche T1 pas/arrêt

Envoie les ordres de pas/d'arrêt à l'actionneur de store.

Objet 11 : touche T1, MONTÉE/DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 12 : canal T1.1 – commutation, priorité, pourcentage, hauteur %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

7 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x,

4 octets DPT 14.x, hauteur %..

Objet 13 : touche T1.1 - % lamelle

Télégramme de lamelle pour le positionnement du store en cas de double-clic (si type d'objet = hauteur + lamelle).

Objets 30-73

Objets pour les touches T2-T4.

5.3.5 Fonction séquence

Objet 10 : « Touche T1.1 »

Premier objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW

et XY.

Objet 11 : « Touche T1.2 »

Deuxième objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs ^5 dans les formats RGB, RGBW

et XY.

Objet 12 : « Touche T1.3 »

Troisième objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW

et XY.

Objet 13 : « Touche T1.4 »

Quatrième objet de sortie de la touche.

12 formats de télégrammes peuvent être réglés :

Commuter MARCHE/ARRÊT, priorité, envoyer le pourcentage, envoyer la valeur, 2 octets DPT 9.x, 4 octets DPT 14.x.

Modes CVC, scènes (appeler et envoyer), température couleur, couleurs dans les formats RGB, RGBW

et XY.

5.3.6 Commander la fonction LED externe via l'objet

Objet 23 « LED T1 »

Objet d'entrée.

4 formats de télégrammes sont réglables : 1 bit, 1 octet 0..255, 1 octet 0..100 %, 2 octet DPT9.x

La LED est activée et désactivée soit par les états 1 et 0 soit par un seuil paramétrable. Voir page de paramètres LED.

5.4 Aperçu des pages de paramètres

Page de paramètres	Description
Généralités
Paramètres	Réglages de base : type d'appareil, caractéristiques de commande etc.
LED	Réglages généraux pour toutes les LED.
Température	Réglages pour la sonde de température interne.
Alarme	Comportement des LED à réception d'un télégramme d'alarme.
Touches T1..T4
Sélection de la fonction	Fonction de la touche et nombre de télégrammes.
Objet de bouton-poussoir 1	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Objet de bouton-poussoir 2
Objet de bouton-poussoir 3
Variation	Type de commande.
Store	Type de commande.
Double-clic	Télégrammes supplémentaires pour varier et store.
Séquence	Caractéristiques des séquences. Activer les fonctions horaire et verrouillage.
Types d'objets	Format des 4 objets de séquence.
Étape 1	Régler le comportement d'envoi, les télégrammes et l'heure.
Étape 2
Étape 3
Étape 4

5.5 Paramètres généraux

5.5.1 Paramètres

Les réglages sont valables pour toutes les touches.

Désignation	Valeurs	Description
Type d'appareil	iON 102 KNXiON 104 KNX	Appareil à 2 canauxAppareil à 4 canaux
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions courtes.Si la touche est enfoncée pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Activer la fonction alarme	NonOui	Ne pas utiliser.Voir ci-dessous, page de paramètres Alarme.
Envoyer le message de fonctionnement	JamaisToutes les 2 minToutes les 3 min...Toutes les 30 minToutes les 45 min toutes les 60 min	L'appareil a la possibilité d'envoyer un message de fonctionnement au bus pour signaler s'il est encore opérationnel et en place (protection antivol).
Polarité télégrammes de verrouillage	Verrouiller avec 1Verrouiller avec 0	0 = désactiver le verrouillage1 = verrouiller0 = verrouiller1 = désactiver le verrouillage

THEBEN iON 104 KNX - Paramètres - 1

En cas de désactivation du verrouillage, aucun télégramme n'est envoyé.

5.5.2 LED

Ces réglages sont valables pour toutes les LED.

Désignation	Valeurs	Description
Réduire la luminosité des LED	jamais	Les LED doivent :Briller à tout moment avec la luminosité maximale.
	toujours	Toujours briller avec la luminosité indiquée
	En cas d'obscurité	Briller avec la luminosité indiquée si la pièce est sombre.
	Via le bus	Pouvoir être réduites ou variées via des télégrammes du bus.
Type d'objet	Via l'objet de commutation	Luminosité pouvant être réduite via un télégramme de commutation.
Type d'objet	Via le pourcentage	La luminosité des LED est entièrement réglable via des télégrammes de variation.
Valeur pour la luminosité réduite	0-100 %Std. = 30 %	Luminosité réduite des LED, si elle n'est pas indiquée via le bus.
Clignotement – durée d'activation	100..2000 msStd. = 500 ms	Durée d'activation souhaitée (1000 ms = 1 seconde).
Clignotement – durée de désactivation	100..2000 msStd. = 500 ms	Durée de désactivation souhaitée.
Pulsation – intervalle	1000 – 5000 msStd. = 2000 ms	Écart entre 2 impulsions lumineuses.

5.5.3 Température

Désignation	Valeurs	Description
Ajustement de la température (x 0,1 K)	-64...63(Std. = 0)	Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective.Exemple : température = 20 °CTempérature envoyée = 21 °CValeur de correction= -10 (soit -10 x 0,1 °C)
Envoyer la température si modification de	Non dû à une modificationde 0,5 Kde 1,0 Kde 1,5 Kde 2,0 Kde 2,5 K	n'envoyer que cycliquement(après validation)Envoyer si la valeur depuis le dernier envoi a changé par ex. de 0,5 °C, ou de 1 °C, etc.
Envoyer la température cycl.	Ne pas envoyer cycliquementToutes les minToutes les 2 minToutes les 3 minToutes les 5 minToutes les 10 minToutes les 15 minToutes les 20 minToutes les 30 minToutes les 45 minToutes les 60 min	A quel intervalle la température actuelle doit-elle être envoyée ?

5.5.4 Alarme

Les LED de l'appareil peuvent être utilisées pour signaler un état d'alarme.

A réception d'un objet d'alarme, toutes les LED de l'appareil clignotent ou pulsent à l'intervalle déterminé.

Désignation	Valeurs	Description
Déclencher la fonction alarme si	Valeur d'objet = 1Valeur d'objet = 0	Polarité de l'objet d'alarme
Couleur des LED en cas d'alarme	VertJauneOrangeRougeTurquoiseBleuLilasRoseBlanc	Choisir la couleur.
Comportement en cas d'alarme actif	ClignotementPulsation	Comportement en cas de réception d'un télégramme d'alarme.
Clignotement – durée d'activation	100..2000 msPar défaut = 500 ms	Durée d'activation souhaitée (1000 ms = 1 seconde).
Clignotement – durée de désactivation	100..2000 msPar défaut = 500 ms	Durée de désactivation souhaitée.
Pulsation – intervalle	1000 – 5000 msPar défaut = 2000 ms	Écart entre 2 impulsions lumineuses.

5.6 Paramètres liés aux touches 6

5.6.1 Fonction bouton-poussoir

5.6.1.1 Sélection de la fonction

Désignation	Valeurs	Description
Fonction	Bouton-poussoir..Varier..Store..Séquence..	Applications classiques des boutons-poussoirs, tel que commutation, envoyer une valeur, etc.
Combien de télégrammes doivent être envoyés ?	Un télégrammeDeux télégrammesTrois télégrammes	Chaque touche possède 3 objets de sortie et peut donc envoyer jusqu'à 3 télégrammes différents.

5.6.1.2 Pages de paramètres objet bouton-poussoir 1, 2, 3

Chacun des 3 objets peut être configuré séparément sur une page de paramètres propre.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255 (1 octet)Pourcentage (1 octet)Nombre à virgule flottanteDPT 9.x (2 octets)Nombre à virgule flottanteDPT 14.x (4 octets)CVCScènesTempérature de couleurDPT 7.600(2 octets)Couleur RGBCouleur RGBWCouleur XY	Type de télégramme pour cet objet.
Fonction de scènes7	Appeler des scènes	Appeler des scènes
Fonction de scènes7	Appeler et enregistrer des scènes	Pression brève de la touche :appeler la scène.Pression longue de la touche :enregistrer la scène.Pas de fonction double-clic.
Sortie8Modèle de couleur et		répartition des télégrammes de couleurs.

Désignation	Valeurs	Description
	XY 6 octets DPT242.600XY objets séparés DPT7.001	1 objet XY.3 objets : valeur X, valeur Y, luminosité.
Envoi après une pression courte	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression courte ?
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTINVERSION	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité2 bits
	InactiveMARCHERRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE (contrôle : activer, marche)	3 ( 11_bin )
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -670760 et 670760.
	Pour le type d'objet = nombre à virgule flottante 4 octets
	-1E+38.. 1E+38Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -1E+38 et 1E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Exemple : 15234825,123456
	Pour le type d'objet = CVC
Désignation	Valeurs	Description
	AutoConfortVeilleAbaissement nocturneHors gel/anti-surchauffe	Mode de CVC
	Pour les types d'objets = scènes
	1-64	Numéros des scènes pour les télégrammes d'appel ou d'enregistrement.
	Pour le typed'objet = température de couleur	DPT 7.600 (2 octets)
	1000-10000 K	Température de couleur.
	Pour le type d'objet = couleur RGB
	RGB (HSV)9 valeur couleur	La couleur peut être sélectionnée directement via le Color Picker.La valeur de la couleur s'affiche aussi comme valeur hexadécimale 6 octets.
	Pour le type d'objet = couleur RGBW
	RGBW (HSVW)10 valeur couleur	La couleur peut être sélectionnée directement via le Color Picker.La valeur de la couleur s'affiche aussi comme valeur hexadécimale 6 octets.
	Valeur blanc	La valeur blanc est saisie séparément.
	Pour le type d'objet = couleur XY
	X valeur couleur 0-1	Saisie des composants XY
	Valeur couleur Y 0-1
	Luminosité 0-100 %		La luminosité est saisie séparément.
Envoi après une pression longue11	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression longue ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoi après un double-clic12	Ne pas envoyerEnvoyer un télégramme	Réagir à un double-clic ?
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
	Verrouiller	La touche n'envoie pas de télégramme.

THEBEN iON 104 KNX - Pages de paramètres objet bouton-poussoir 1, 2, 3 - 1

Si un canal est verrouillé, aucun télégramme n'est envoyé cycliquement.

5.6.2 Fonction Variation

5.6.2.1 Page de paramètres sélection de la fonction

Désignation	Valeurs	Description
Fonction de la touche	Bouton-poussoir..Varier..Store..Séquence..	L'entrée commande un actionneur de variation.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.

5.6.2.2 Page de paramètres varier

Désignation	Valeurs	Description
Réaction à pression « longue »/« courte »		L'entrée est capable de distinguer une pression longue et une pression courte, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le variateur est commandé par un bouton-poussoir unique.Pression courte = MARCHE/ARRÊTPression longue = éclaircir/obscurcirRelâchement = arrêt
	Commande à une touche	Avec les autres variantes, le variateur est commandé par 2 boutons-poussoirs (bascules).
	Éclaircir/MARCHE	Pression courte = MARCHEPression longue = éclaircirRelâchement = arrêt
	Éclaircir/INVERSION	Pression courte = MARCHE/ARRÊTPression longue = éclaircirRelâchement = arrêt
	Obscurcir/ARRÊT	Pression courte = ARRÊTPression longue = obscurcirRelâchement = arrêt
	Obscurcir/INVERSION	Pression courte = MARCHE/ARRÊTPression longue = obscurcirRelâchement = arrêtDans le cas d'une pression longue, la valeur de variation est :
Incrément pour la variation
	100 %	Augmentée (ou réduite) jusqu'au relâchement de la touche.
	50 %	Augmentée de la valeur paramétrée (ou réduite)
	25 %
	12,5 %
	6 %
	3 %
	1,5 %
Réaction à l'activation du verrouillage ^13	Ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
Réaction à l'activation du verrouillage ^13	Verrouiller	La touche n'envoie pas de télégramme.

THEBEN iON 104 KNX - Fonction Variation - 1

En cas de désactivation du verrouillage, aucun télégramme n'est envoyé.

5.6.2.3 Page de paramètres double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)2 octets nombre à virguleflottante DPT 9.x4 octets nombre à virguleflottante DPT 14.x	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTINVERSION	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité2 bits
	InactiveMARCHERRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE contrôle : activer,marche)	3 ( 11_bin )
		Priorité ARRÊT contrôle :désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet =pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760Std. : 0	Il est possible d'envoyern'importe quelle valeur comprise entre -670760 et 670760.
	Pour le type d'objet = nombre à virgule flottante 4 octets
Désignation	Valeurs	Description
	-1E+38.. 1E+38Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -1E+38 et 1E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Exemple : 15234825,123456

5.6.3 Fonction Store

Désignation	Valeurs	Description
Activer le canal	NonOui	Utiliser l'entrée ?
Fonction de la touche	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Sortie LED	L'entrée commande un actionneur de store.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.

5.6.3.1 Page de paramètres store

Désignation	Valeurs	Description
Utilisation	Commande à une toucheDESCENTE MONTÉE	L'entrée est capable de distinguer une pression longue et une pression courte, elle peut ainsi remplir 2 fonctions.Le store est commandé par un bouton-poussoir unique.Pression courte = pas.Pression longue = déplacement.Pression courte = pas.Pression longue = baisser.Pression courte = pas.Pression longue = relever.
Arrêt du mouvement de déplacement par	relâchement de la touchePression courte	Comment l'ordre d'arrêt doit-il être déclenché ?
Réaction à l'activation du verrouillage ^14	Ignorer le verrouillage	La fonction de verrouillage n'a aucun effet pour ce télégramme.
Réaction à l'activation du verrouillage ^14	Verrouiller	La touche n'envoie pas de télégramme.

THEBEN iON 104 KNX - Fonction Store - 1

En cas de désactivation du verrouillage, aucun télégramme n'est envoyé.

5.6.3.2 Page de paramètres double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)2 octets nombre à virguleflottante DPT 9.x4 octets nombre à virguleflottante DPT 14.xhauteur % + lamelle %	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTINVERSION	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité2 bits
	InactiveMARCHERRÊT	Fonction	Valeur
		Priorité inactive(no control)	0 ( 00_bin )
		Priorité MARCHE contrôle : activer,marche)	3 ( 11_bin )
		Priorité ARRÊT contrôle :désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet =pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -670760 et 670760.
	Pour le type d'objet = nombre à virgule flottante 4 octets
Désignation	Valeurs	Description
	-1E+38.. 1E+38Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -1E+38 et 1E+38.Format de saisie : l'ETS 4 permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Exemple : 15234825,123456
	Pour le type d'objet = hauteur%+ lamelle %
	Hauteur	Avec un double-clic,2 télégrammes sont envoyés simultanément :Hauteur de store souhaitée
	Lamelle	Position des lamelles souhaitée.

5.6.4 Fonction séquence

Désignation	Valeurs	Description
Fonction de la touche	Interrupteur..Bouton-poussoir..Varier..Store..Séquence..Sortie LED	L'entrée démarre une séquence de télégramme.

5.6.4.1 Page de paramètres séquence

La séquence comprend 4 étapes qui sont traitées à la suite l'une de l'autre soit par pression de touche soit par commande horaire.

La séquence possède au total 4 objets.

À chaque étape, chacun des 4 objets peut envoyer un nouveau télégramme.

Désignation	Valeurs	Description
Déroulement de la séquence	Étapes 1-2-3-4-1-2-3-4Étapes 1-2-3-4-3-2-1	Dans quel ordre faut-il traiter les étapes ?
Faire défiler la séquence	Via le bouton-poussoirCommande horaire	Le passage à l’étape suivante se déclenche uniquement en appuyant sur le bouton-poussoir.Une fois déclenchée, la séquence s’effectue automatiquement.L’intervalle entre 2 étapes peut être réglé individuellement pour chaque étape.
Redémarrer automatiquement la séquence	NonOui	La séquence ne s’effectue qu’1 seule fois.Une fois démarrée, la séquence se répète sans limites et peut, en fonction du paramétrage, être arrêtée avec un double-clic ou une pression longue du bouton-poussoir.
En cas de pression longue du bouton-poussoir	Aucune fonctionDéfinir sur l’étape 1Terminer la séquence	La pression longue est ignorée.Réinitialiser la séquence du début.Terminer la séquence par temporisation.
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions courtes.Si la touche est enfoncée pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Avec double-clic	Aucune fonctionDéfinir sur l’étape 1Terminer la séquence	Le double-clic est ignoré.Réinitialiser la séquence du début.Terminer la séquence par temporisation.
Réaction à l’activation du verrouillage	Ignorer le verrouillage	La fonction de verrouillage n’a aucun effet.
Réaction à l’activation du verrouillage	Définir sur l’étape 1 et stopper le temps	Le compteur de séquences est réinitialisé à l’étape 1 et la séquence s’arrête.Aucun télégramme n’est envoyé.

THEBEN iON 104 KNX - Page de paramètres séquence - 1

En cas de désactivation du verrouillage, aucun télégramme n'est envoyé.

5.6.4.2 Page de paramètres types d'objets

La séquence possède au total 4 objets.

À chaque étape, chacun des 4 objets peut envoyer un nouveau télégramme.

Désignation	Valeurs	Description
Objet 1	Commuter (1 bit)Priorité (2 bits)Valeur 0-255 (1 octet)Pourcentage (1 octet)Nombre à virguleflottante DPT 9.x(2 octets)Nombre à virguleflottante DPT 14.x(4 octets)CVCScènesTempérature de couleurDPT 7.600(2 octets)Couleur RGBCouleur RGBWCouleur XY	Type de télégramme pour cet objet.
Sortie	RGB 3 octetsDPT232.600RGBW 6 octetsDPT251.600XY 6 octets DPT242.600	Réglage fixe pour les télégrammes de couleurs, selon le schéma des couleurs.
Objet 2	Voir objet 1
Sortie	Voir ci-dessus
Objet 3	Voir objet 1
Sortie	Voir ci-dessus
Objet 4	Voir objet 1
Sortie	Voir ci-dessus

5.6.4.3 Pages de paramètres étapes 1, 2, 3, 4

Cette page de paramètres peut être paramétrée individuellement pour chaque étape.

Désignation	Valeurs	Description
Envoyer l'objet 1	NonOui	Utiliser le premier objet pour cette étape ?
Télégramme15	Pour le type d'objet = commuter 1 bit
	MARCHEARRÊTINVERSION	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	InactiveMARCHERRÊT	Fonction	Valeur
		Priorité inactive (no control)	0 (00bin)
		Priorité MARCHE (contrôle : activer, marche)	3 (11bin)
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2 (10bin)
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = nombre à virgule flottante 2 octets
	-670760...670760Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -670760 et 670760.
	Pour le type d'objet = nombre à virgule flottante 4 octets
Désignation	Valeurs	Description
	-1E+38.. 1E+38Std. : 0	Il est possible d'envoyer n'importe quelle valeur comprise entre -1E+38 et 1E+38.Format de saisie : l'ETS permet uniquement la saisie sous la forme d'un nombre à virgule sans puissance.Exemple : 15234825,123456
	Pour le type d'objet = CVC
	AutoConfortVeilleAbaissement nocturneHors gel/anti-surchauffe	Mode de CVC
	Pour les types d'objets = scènes
	1-64	Numéros des scènes pour les télégrammes d'appel ou d'enregistrement.
	Pour le typed'objet = température de couleur	DPT 7.600 (2 octets)
	1000-10000 K	Température de couleur.
	Pour le type d'objet = couleur RGB
	Valeur couleur RGB	La couleur peut être sélectionnée directement via le Color Picker.La valeur de la couleur s'affiche aussi comme valeur hexadécimale 6 octets.
	Pour le type d'objet = couleur RGBW
	Valeur couleur RGBW	La couleur peut être sélectionnée directement via le Color Picker.La valeur de la couleur s'affiche aussi comme valeur hexadécimale 6 octets.
	Valeur blanc	La valeur blanc est saisie séparément.
	Pour le type d'objet = couleur XY
	X valeur couleur 0-1	Saisie des composants XY
	Valeur couleur Y 0-1
	Luminosité 0-100 %		La luminosité est saisie séparément.
Envoyer l'objet 2	Voir objet 1	Utiliser le deuxième objet pour cette étape ?
Télégramme	Voir objet 1
Envoyer l'objet 3	Voir objet 1	Utiliser le troisième objet pour cette étape ?
Télégramme	Voir objet 1
Envoyer l'objet 4	Voir objet 1	Utiliser le quatrième objet pour cette étape ?
Télégramme	Voir objet 1
Faire défiler jusqu'à la prochaine étape ^16
Unité de temps	SecondesMinutes	Unité pour le temps d'attente.
Intervalle de temps pour le transfert	1..120 sec/min	Temps d'attente avant l'exécution de l'étape suivante.

5.6.5 Page de paramètres LED

La LED des touches peut être commandée soit en interne soit par un objet externe

5.6.5.1 Commande interne de la LED

Désignation	Valeurs	Description
Commande externe de la LED via l'objet	NonOui	La LED des touches n'est commandée qu'en interne.La LED est commandée via un objet.
Fonction de la LED	Toujours ÉTEINTE	La LED reste toujours éteinte.
	Toujours ALLUMÉE	La LED est allumée en permanence.
	Affichage d'état17	La LED affiche l'état de l'objet de sortie.
	Affichage d'action	La LED est allumée lorsque la touche est actionnée.
Éteindre la LED après	1..10 s	Avec affichage d'action et sélection des paramètres : LED allumée pour le temps paramétré.

Paramètres pour l'affichage d'action

Désignation	Valeurs	Description
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

Paramètres de l'affichage d'état pour la commutation, le pourcentage, la valeur et le nombre à virgule flottante

Désignation	Valeurs	Description
État avec la valeur de l'objet 1 ou >0 ^18	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet = 1 ou supérieure à 0.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour la valeur de l'objet 0	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet = 0.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

THEBEN iON 104 KNX - Commande interne de la LED - 1

La LED réagit à l'objet bouton-poussoir 1.

Paramètres de l'affichage d'état pour la priorité

Désignation	Valeurs	Description
État pour la prioritéALLUMÉE	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour cette priorité
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État de la priorité ÉTEINTE	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour cette priorité
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État de la priorité inactive	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour cette priorité
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

THEBEN iON 104 KNX - Commande interne de la LED - 2

La LED réagit à l'objet bouton-poussoir 1.

Paramètres de l'affichage d'état pour les modes HKL

Désignation	Valeurs	Description
État pour le mode Auto	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour ce mode
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour le mode Confort	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour ce mode
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour le mode Veille	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour ce mode
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour le mode Eco	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour ce mode
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour le mode protection thermique/hors gel	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED pour ce mode
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

THEBEN iON 104 KNX - Commande interne de la LED - 3

La LED réagit à l'objet bouton-poussoir 1.

Paramètres de l'affichage d'état pour la séquence

Une couleur LED peut être attribuée à chaque étape de séquence.

Désignation	Valeurs	Description
Étape 1
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
Étape 2
Couleur	Vert, jaune,orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
Étape 3
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
Étape 4
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

5.6.5.2 Commande externe de la LED via l'objet

Désignation	Valeurs	Description
Commande externe de la LED via l'objet	NonOui	La LED des touches n'est commandée qu'en interne.La LED est commandée via un objet.
Type d'objet	1 bit1 octet 0-100 %1 octet 0-2552 octets DPT 9.x	Type de télégramme pour la commande des LED.
Éteindre la LED après	1..10 s	Avec sélection des paramètres : LED allumée pour le temps paramétré.

Paramètres pour le type d'objet = 1 bit

Désignation	Valeurs	Description
État pour la valeur de l'objet 1	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet = 1 ou supérieure à 0.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État pour la valeur de l'objet 0	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet = 0.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

Paramètres pour le type d'objet = 1 octet ou 2 octets.

Désignation	Valeurs	Description
Valeur seuil	Avec 1 octet 0-100 %
	0..100 %	Seuil pour activer et désactiver les LED.
	Avec 1 octet 0-255
	0..255	Seuil pour activer et désactiver les LED.
	Avec 2 octets DPT 9.x
	-670760..670760	Seuil pour activer et désactiver les LED.
État si le seuil est dépassé	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet est supérieure au seuil réglé.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante
État si le seuil n'est pas atteint.	LED éteinteLED alluméeLED allumée pour un temps paramétréLED clignoteLED pulsante	Comportement de la LED si la valeur de l'objet est inférieure au seuil réglé.
Couleur	Vert, jaune, orangeRouge, turquoise, bleuLilas, rose, blanc	Couleur LED correspondante

6 Exemples d'applications classiques

Ces exemples d'utilisation servent d'aide à la planification et ne sont pas exhaustifs. Ils peuvent être complétés ou développés selon les besoins. Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés ici.

6.1 Commuter la lumière

iON 104 commande l'actionneur de commutation RMG 4 U.

Les 4 canaux sont utilisés.

6.1.1 Appareils

• iON 104 (4969234)
• RMG 4 U (4930223)

6.1.2 Aperçu

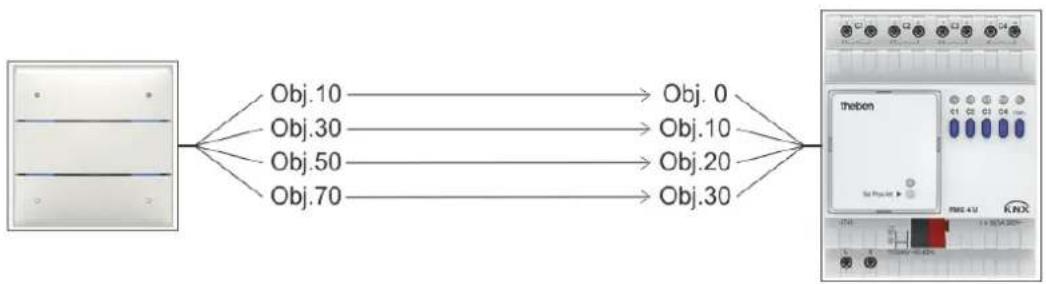

THEBEN iON 104 KNX - Aperçu - 1

6.1.3 Objets et associations

Associations

N°	iON 104	N°	RMG 4 U	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
10	Touche T1 commutation	0	RMG 4 Ucanal C1	iON 104 envoie des ordres decommutation au RMG 4 U
30	Touche T2 commutation	10	RMG 4 Ucanal C2
50	Touche T3 commutation	20	RMG 4 Ucanal C3
70	Touche T4 commutation	30	RMG 4 Ucanal C4

6.1.4 Réglages des paramètres importants

iON 104

Page de paramètres	Paramètres	Réglage
Touche T1	Fonction	Boutons-poussoirs
Objet de bouton-poussoir 1	Type d'objet	Commuter
	Envoi après une pression courte	Envoyer un télégramme
	Télégramme	Commuter

RMG 4 U

Page de paramètres	Paramètres	Réglage
RMG 4 U canal C1... C4 : sélection de la fonction	Fonction de la touche	Commuter marche/arrêt
RMG 4 U canal C1... C4 : sélection de la fonction	Déclenchement de la fonction via	Objet de commutation

6.2 Varier 2 groupes d'éclairage (commande à une touche)

iON 102 commande les deux canaux de l'actionneur de variation DMG 2 T. Une seule touche est utilisée par groupe d'éclairage (canal d'actionneur de variation).

Une brève pression de la touche allume ou éteint la lumière. Une pression de touche longue modifie la luminosité. En réappuyant, le sens de variation se modifie (éclaircir/obscurcir).

6.2.1 Appareils

• iON 102 (4969232)
• DMG 2 T (4930270)

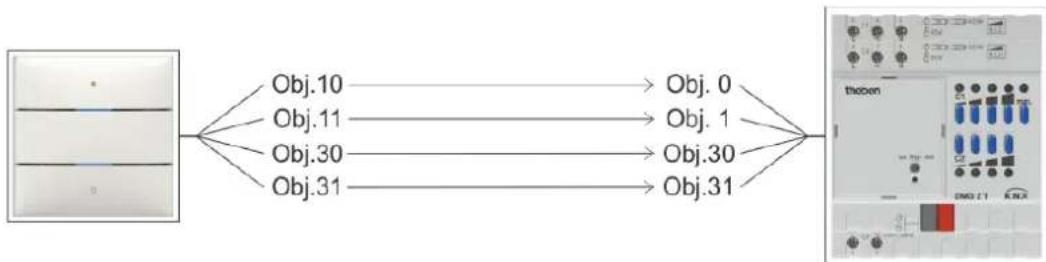

6.2.2 Aperçu

THEBEN iON 104 KNX - Aperçu - 1

6.2.3 Objets et associations

Tableau 15 : concaténations

N°	iON 102	N°	DMG 2 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
10	Touche T1 Commuter	0	DMG 2 T canal 1 Commuter marche/arrêt	Pression longue pour ordres de variation éclaircir/obscurcir.
11	Touche T1 Éclaircir/Obscurcir	1	DMG 2 T canal 1 Éclaircir/Obscurcir
30	Touche T2 Commuter	30	DMG 2 T canal 2 Commuter marche/arrêt	Pression courte pour ordres marche/arrêt.
31	Touche T2 Éclaircir/Obscurcir	31	DMG 2 T canal 2 Éclaircir/Obscurcir	Pression courte pour ordres marche/arrêt.

6.2.4 Réglages des paramètres importants

iON 102

Page de paramètres	Paramètres	Réglage
Touches T1, T2	Fonction de la touche	Variation
Variation	Réaction à long/court	Commande à une touche

DMG 2 T

Page de paramètres	Paramètres	Réglage
Comportement de variation	Activer/désactiver avec 4 bits Télégramme	Non

6.3 Varier 2 groupes d'éclairage (2 boutons va-et-vient)

iON 104 commande les deux canaux de l'actionneur de variation DMG 2 T.

2 boutons sont utilisés par groupe d'éclairage (canal d'actionneur de variation).

Une brève pression de la touche allume ou éteint la lumière.

Une pression de touche longue modifie la luminosité.

• Touche gauche → éclaircir
- Touche droite → obscurcir

Un bouton va-et-vient, c'est-à-dire 2 touches, est utilisé pour chaque groupe d'éclairage. Les touches gauche et droite d'un bouton à bascule envoient des télégrammes respectivement via une adresse de groupe commune à l'actionneur de variation.

6.3.1 Appareils

• iON 104 (4969234)
• DMG 2 T (4930270)

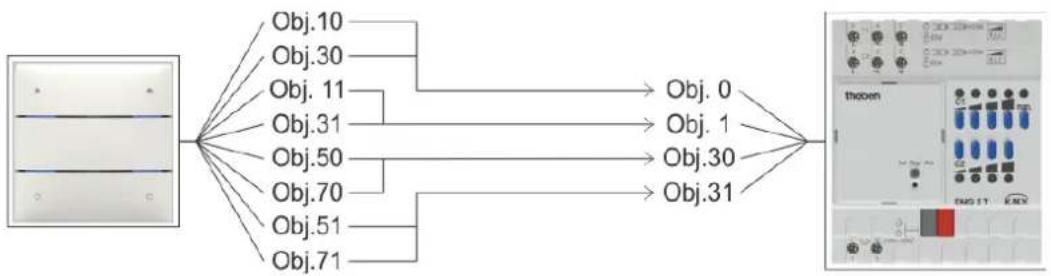

6.3.2 Aperçu

THEBEN iON 104 KNX - Aperçu - 1

6.3.3 Objets et associations

Associations

N°	iON 104	N°	DMG 2 T	Commentaire
	Nom de l'objet		Nom de l'objet
10	Touche T1 Commuter	0	DMG 2 TCanal C1Commutermarche/arrêt	Premier groupe d'éclairage :Avec une pression brève, envoieordres marche/arrêt à l'actionneur de variation,
30	Touche T2 Commuter
11	Touche T1 Éclaircir	1	DMG 2 TCanal C1Éclaircir/Obscurcir	Avec une pression longue, envoie des ordres éclaircir/obscurcir à l'actionneur de variation.
31	Touche T2 Obscurcir
50	Touche T3 Commuter	30	DMG 2 TCanal C2Commutermarche/arrêt	Deux groupe d'éclairage :Avec une pression brève, envoie des ordres marche/arrêt à l'actionneur de variation,
70	Touche T4 Commuter
51	Touche T3 Éclaircir	31	DMG 2 TCanal C2Éclaircir/Obscurcir	Avec une pression longue, envoie des ordres éclaircir/obscurcir à l'actionneur de variation.
71	Touche T4 Obscurcir

6.3.4 Réglages des paramètres importants

iON 104

Page de paramètres	Paramètres	Réglage
Touche T1 (2,3,4)	Fonction de la touche	Variation
(touche T1) Varier	Réaction à long/court	Éclaircir/marche ^19
(touche T2) Varier	Réaction à long/court	Obscurcir/arrêt ^20
(touche T3) Varier	Réaction à long/court	Éclaircir/marche ^21
(touche T4) Varier	Réaction à long/court	Obscurcir/arrêt ^22

DMG 2 T

Page de paramètres	Paramètres	Réglage
Comportement de variation	Activer/désactiver avec 4 bits Télégramme	Non

6.4 Commande de 4 stores ou groupes de stores

iON 104 commande l'actionneur de store JMG 4 T.

Une longue pression permet de relever ou d'abaisser le store.

Une courte pression déclenche la fonction pas/stop.

6.4.1 Appareils

• iON 104 (4969234)
JMG 4 T (4930250)

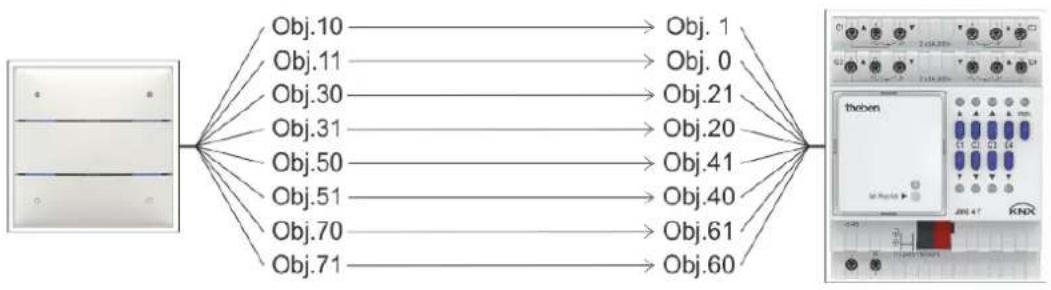

6.4.2 Aperçu

THEBEN iON 104 KNX - Aperçu - 1

6.4.3 Objets et associations

Associations

N°	iON 104	N°	JMG 4 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
10	Touche T1Pas/arrêt	1	JMG 4 TC1Pas/arrêt	Pression longue pourOrdres de déplacementmontée/descente.
11	Touche T1Montée/Descente	0	JMG 4 TC1Montée/Descente
30	Touche T2Pas/arrêt	21	JMG 4 TC2Pas/arrêt
31	Touche T2Montée/Descente	20	JMG 4 TC2Montée/Descente
50	Touche T3Pas/arrêt	41	JMG 4 TC3Pas/arrêt
51	Touche T3Montée/Descente	40	JMG 4 TC3Montée/Descente
70	Touche T4Pas/arrêt	61	JMG 4 TC4Pas/arrêt
71	Touche T4Montée/Descente	60	JMG 4 TC4Montée/Descente

6.4.4 Réglages des paramètres importants

iON 104

Page de paramètres	Paramètres	Réglage
Touche T1 (2,3,4)	Fonction	Store
Store	Utilisation	Commande à une touche

JMG 4 T

Page de paramètres	Paramètres	Réglage
JMG 4 JMG 4 T	Type de tablier	Store
