MWR-VH12NDZ - Télécommande SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande câblée pour ventilateur récupérateur d'énergie (ERV)
Marque	Samsung
Modèle	MWR-VH12NDZ
Affichage	Écran LCD avec icônes de mode, minuterie, vitesse ventilateur, etc.
Boutons principaux	Marche/Arrêt, Mode, Minuterie, Set/Cancel, Vitesse ventilateur, Away/Filter Reset, Commande heure
Modes de fonctionnement	Heat-EX (échangeur de chaleur), By-Pass (dérivation), Auto (automatique), Quiet (silencieux)
Mode Away (Absence)	Active l'ERV en votre absence; vitesse ventilateur fixée sur faible
Minuterie	Activation et désactivation programmables par pas de 30 min (de 30 min à 3 h) puis par pas d'1 h (jusqu'à 24 h); activation/désactivation différée par pas d'1 min (30 min à 1 h)
Réinitialisation filtre	Appuyer sur Away/Filter Reset pendant plus de 3 secondes après nettoyage du filtre
Réglages détaillés	Verrouillage total/partiel des touches, réinitialisation utilisateur, etc.
Alimentation	Via câble de connexion au module ERV (basse tension)
Installation	Doit être effectuée par un technicien qualifié
Entretien	Nettoyer avec un chiffon doux et sec; ne pas utiliser de benzène, diluant, alcool ou acétone
Sécurité	Ne pas exposer à l'eau, ne pas démonter, ne pas utiliser d'objets pointus sur les boutons
Compatibilité	Conçue pour les systèmes ERV Samsung avec module intérieur
Température de fonctionnement	Utilisation en intérieur (non spécifiée)
Indicateurs	Alarme filtre, mode Away, verrouillage, CO2 (option), SPI (option)
Pays de fabrication	Non spécifié
Garantie	Se référer aux conditions générales Samsung

FOIRE AUX QUESTIONS - MWR-VH12NDZ SAMSUNG

Comment allumer/éteindre la télécommande câblée MWR-VH12NDZ ?

Appuyez sur le bouton Marche/Arrêt pour allumer ou éteindre la télécommande. L'ERV se mettra en marche ou s'arrêtera en conséquence.

Comment sélectionner le mode de fonctionnement ?

Appuyez sur le bouton Mode pour parcourir les modes disponibles : Heat-EX, By-Pass, Auto, et Quiet. L'icône correspondante s'affiche.

Que faire lorsque le voyant de nettoyage du filtre s'allume ?

Nettoyez le filtre de l'ERV, réinsérez-le, puis appuyez sur le bouton Away/Filter Reset pendant plus de 3 secondes pour réinitialiser l'alarme.

Comment régler une minuterie d'activation ?

Avec l'ERV éteint, appuyez sur le bouton Timer. L'heure clignote. Utilisez les flèches ∧/∨ pour régler l'heure (par pas de 30 min jusqu'à 3h, puis par heure). Appuyez sur Set pour confirmer. Pour annuler, maintenez Set enfoncé 3 secondes.

Comment régler une minuterie de désactivation ?

Avec l'ERV en marche, procédez de la même manière que pour l'activation. Appuyez sur Timer, réglez l'heure, puis Set.

Que signifie le mode Away ?

Le mode Away permet de faire fonctionner l'ERV en votre absence. La vitesse du ventilateur est fixée sur Faible et ne peut pas être modifiée. Appuyez sur le bouton Away/Filter Reset pour l'activer.

Comment verrouiller les touches de la télécommande ?

Appuyez simultanément sur les touches Mode et Away pendant plus de 3 secondes pour entrer dans les réglages détaillés. Sélectionnez le menu principal 1, sous-menu 1, puis réglez la donnée sur 1 (verrouillé). Appuyez sur Set pour confirmer.

Que faire si la télécommande ne répond pas ?

Vérifiez que l'ERV est sous tension et que le câble de connexion est correctement branché. Si le problème persiste, contactez un centre de services Samsung.

Puis-je utiliser la télécommande pour d'autres appareils ?

Non, cette télécommande est conçue exclusivement pour les systèmes ERV Samsung. Ne l'utilisez pas pour d'autres applications.

Comment nettoyer la télécommande ?

Essuyez-la avec un chiffon doux et sec. N'utilisez pas de produits chimiques comme le benzène, le diluant, l'alcool ou l'acétone, car ils pourraient l'endommager.

MODE D'EMPLOI MWR-VH12NDZ SAMSUNG

Manuel de l'utilisateur

Télécommande câblée ERV MWR-VH12NDZ

• Merci d'avoir choisi ce produit Samsung.
• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et conservez-le pour pouvoir vous y reporter par la suite.

Sommaire

Préparation

Consignes de sécurité ....3

Fonction de base

Nom de chaque pièce ....7

Fonctionnement de base de l'ERV....9

Fonction complémentaire

Fonctionnement en mode Away (Absence).... 11

Réinitialisation du filtre 11

Fonction d'activation de la minuterie....12

Fonction de désactivation de la minuterie.... 12

Fonction d'activation différée de la minuterie 13

Fonction de désactivation différée de la minuterie.... 14

Autres

Réglage des fonctions additionnelles de la télécommande câblée de l'ERV (réglages détaillés) 15

Consignes de sécurité

Ce contenu vous présente des consignes destinées à protéger la sécurité de l'utilisateur et à éviter des dégâts matériels. Veuillez le lire attentivement afin d'utiliser correctement l'appareil.

⚠ AVERTISSEMENT		Dangers ou usages dangereux pouvant entraîner des blessures graves ou la mort.
⚠ ATTENTION		Dangers ou usages dangereux pouvant entraîner des blessures mineures ou des dégâts matériels.
⚠️	Suivez les instructions.
🚫	Ne PAS faire.
⊥	S'assurer que l'appareil est mis à la terre pour éviter tout choc électrique.
∅	Coupez l'alimentation.
∅	Ne PAS démonter.

POUR L'INSTALLATION

AVERTISSEMENT

L'installation de votre appareil doit être effectuée par un technicien qualifié ou un centre de services.

▶ Le non-respect de cette consigne risque d'endommager l'appareil et de provoquer un choc électrique, un incendie, une explosion ou des blessures.

Vous devez brancher l'appareil avec une puissance nominale lors de l'installation.

▶ Le non-respect de cette consigne risque d'endommager l'appareil et de provoquer un choc électrique ou un incendie.

Consignes de sécurité

N'installez pas l'appareil à proximité d'un radiateur ou de produits inflammables. N'installez pas l'appareil dans un endroit humide, gras ou poussiéreux, ni dans un endroit directement exposé à la lumière du soleil ou à l'eau (gouttes de pluie). N'installez pas cet appareil dans un endroit exposé à des fuites de gaz éventuelles.

▶ Cela risque de provoquer un choc électrique ou un incendie.

POUR L'INSTALLATION

ATTENTION

Installez l'appareil sur un emplacement dur et plat capable de supporter son poids.

▶ Si l'emplacement ne peut pas supporter son poids, l'appareil peut tomber et être endommagé.

POUR L'ALIMENTATION

AVERTISSEMENT

Ne pliez pas ni ne tirez pas le câble d'alimentation excessivement.

Ne vrillez pas ni ne nouez le cordon d'alimentation.

▶ Cela risque de provoquer un choc électrique ou un incendie.

POUR LE FONCTIONNEMENT

AVERTISSEMENT

Si l'appareil émet un bruit inhabituel, dégage une odeur de brûlé ou de la fumée, cessez immédiatement son utilisation et contactez votre centre de services le plus proche.

▶ Le non-respect de cette consigne risque de provoquer un choc électrique ou un incendie.

Pour réinstaller votre climatiseur, veuillez contacter votre centre de services le plus proche.

▶ Le non-respect de cette consigne risque d'endommager l'appare et de provoquer fuite d'eau, choc électrique, incendie.
Cet appareil ne bénéficie pas d'un service de livraison. Si vous réinstallez votre appareil suite à un déménagement, les frais additionnels d'installation et de travaux éventuels seront à votre charge.

Si le voyant de diagnostic de dysfonctionnement apparaît ou si des dysfonctionnements se produisent, arrêtez alors l'appareil immédiatement.

▶ Si vous détectez une odeur de brûlé ou un dysfonctionnement de l'appareil, éteignez immédiatement le ventilateur (ERV) et mettez hors tension puis contactez le centre de dépannage. Continuer à l'utiliser dans cet état peut provoquer un choc électrique, un incendie ou endommager l'appareil.

Ne tentez pas de réparer, démonter ou modifier par vous-même votre appareil.

▶ Le non-respect de cette consigne risque d'endommager l'appareil et de provoquer un choc électrique, un incendie, ou des blessures.

Consignes de sécurité

POUR LE FONCTIONNEMENT

ATTENTION

! Ne laissez pas l'eau pénétrer dans l'appareil.

▶ Cela peut provoquer un incendie ou un choc électrique.

Ne manipulez pas l'appareil si vous avez les mains mouillées.

Risque de choc électrique.

Ne vaporisez aucune substance volatile (ex. : insecticide) à même l'appareil.

- Vous risqueriez de contaminer votre environnement, d'endommager l'appareil ou de provoquer un choc électrique ou un incendie.

N'infligez pas de chocs à la télécommande et ne la démontez pas.

N'utilisez pas l'appareil pour d'autres applications.

▶ Cet appareil est conçu pour être utilisé uniquement en tant que ventilateur (ERV)..

Ne pressez pas les boutons à l'aide d'objets pointus.

▶ Cela risque de provoquer un choc électrique ou d'endommager des pièces.

POUR LE NETTOYAGE

AVERTISSEMENT

Ne nettoyez pas l'appareil en l'aspergeant directement d'eau. N'utilisez pas de benzène, de diluant, d'alcool ou d'acétone pour nettoyer l'appareil.

▶ Cela risque de provoquer une décoloration, une déformation, des dégâts, un choc électrique ou un incendie.

Nom de chaque pièce

Affichage

Classement Indication Fonction
1	Heat-EX By-Pass Auto Quiet	Permet d'afficher le mode de fonctionnement
2		Permet d'afficher le temps réglé
3	Away	Permet d'afficher le mode Away (Absence)
4		Permet d'afficher l'alarme pour le nettoyage du filtre
5		Permet d'afficher la vitesse du ventilateur
6		Permet d'afficher la fonction SPI (en option)
7		Permet d'afficher le capteur CO2 (en option)
8		Permet d'afficher les inspections, les actions non valides et le verrouillage
9	Range HoodCentral External	Permet d'afficher la hotte, le contrôle central et l'interverrouillage externe

Nom de chaque pièce

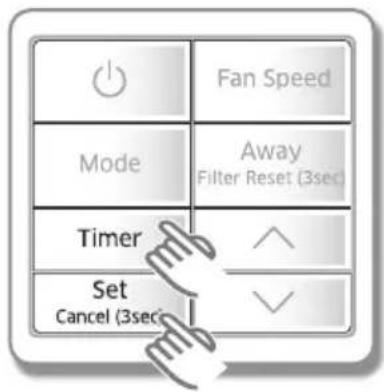

Boutons

Classement Bouton Fonction
1		Bouton Marche/Arrêt Permet d'allumer ou d'éteindre la télécommande câblée.
2		Bouton Mode	Permet de sélectionner le mode que vous souhaitez utiliser.
3		Bouton Schedule (Programmation)	Permet de régler la fonction de minuterie.
4		Bouton Set/Cancel (Régler/Annuler)	Permet de mettre fin à la fonction de minuterie. Permet d'annuler la fonction de minuterie (Appuyez sur le bouton durant plus de 3 secondes).
5		Bouton de vitesse du ventilateur	Permet de régler la vitesse du ventilateur.
6		Bouton Away/Filter reset (Absence/Réinitialisation du filtre)	Permet de sélectionner le mode Away (Absence)/Permet d'éteindre le voyant de l'alarme pour nettoyage du filtre (Appuyez sur le bouton durant plus de 3 secondes).
7		Bouton de commande de l'heure	Permet de régler l'activation/la désactivation de la minuterie.

Fonctionnement de base de l'ERV

Appuyez sur le bouton Mode (Mode) pour utiliser le fonctionnement de base.

Mode Heat-EX (Échangeur de chaleur)

Permet de collecter l'énergie de refroidissement ou de chauffage générée par le fonctionnement du refroidissement ou du chauffage intérieur pour réduire la perte d'énergie durant la ventilation.

Mode By-Pass (Dérivation)

Permet d'entrer l'air extérieur directement dans la pièce intérieure.

Mode automatique

L'air intérieur peut être refroidi automatiquement en fonction de son niveau de contamination.

Mode Quiet (Silencieux)

Permet de réduire le bruit généré pendant le fonctionnement de l'ERV.

Fonctionnement de base de l'ERV

Appuyez sur le bouton pour démarrer de fonctionnement de l'ERV.

Appuyez sur le bouton Mode pour sélectionner le mode de fonctionnement.

Lorsque toutes les options de l'ERV sont sélectionnées, les opérations indiquées ci-dessous deviennent disponibles. (Le réglage est disponible avec l'installation de la télécommande câblée.)

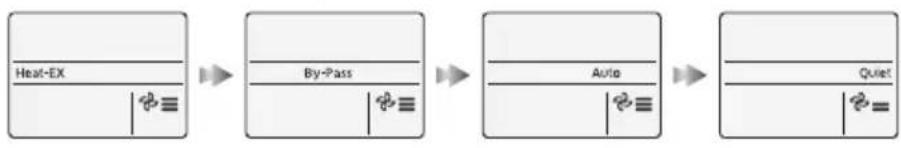


Appuyez sur le bouton pour ajuster la vitesse du ventilateur.

Mode Heat-EX(Échangeur de chaleur)
Mode By-Pass(Dérivation)
Mode automatique
Mode Quiet(Silencieux)

* Cependant, après l'installation du capteur CO2 sur l'ERV, la vitesse du ventilateur peut être ajustée sur ⚡ (Élevée) ▷ (Bumbo) ▷ (Auto) ▷ (Faible) (Exception : le mode Quiet (Silencieux) et le mode Away (Absence))

Fonctionnement en mode Away (Absence)

Le mode Away (Absence) permet d'activer l'ERV en votre absence.

Appuyez sur le bouton pour sélectionner le mode Away (Absence).

Le mode Away (Absence) est annulé si le mode de fonctionnement est changé par un autre contrôleur.
Lorsque l'ERV s'arrête, seul « Away » (Absence) est affiché.
▶ La vitesse du ventilateur est fixée sur Low (Faible) et elle ne peut pas être ajustée.

Réinitialisation du filtre

Lorsque le voyant est affiché, nettoyez le filtre et réinsérez-le. Après avoir réinséré le filtre, appuyez sur le bouton Away Filter Reset (Died) durant plus de 3 secondes pour réinitialiser la programmation du filtre.

Fonction d'activation de la minuterie

Lorsque l'ERV est éteint

1. Appuyez sur le bouton Timer (Minuterie) pour régler l'heure d'activation.

Lorsque vous appuyez une fois sur le bouton Timer (Minuterie), l'heure réglée clignote.

▶ Vous pouvez régler l'heure par tranche de 30 minutes, dans une plage comprise entre 30 minutes et 3 heures, et par tranche d'une heure, dans une plage comprise entre 3 et 24 heures avec les boutons (∧) et (√)

1. Appuyez sur le bouton Set (Réglage) pour terminer le réglage de la minuterie.

Lorsque vous appuyez sur le bouton Set (Réglage), l'heure réglée cesse de clignoter puis elle s'affiche.
Le réglage de la minuterie est annulé si vous n'appuyez pas sur le bouton Set (Réglage) dans les 3 minutes suivant le réglage de l'heure. Par conséquent, vérifiez que le réglage de la minuterie est terminé correctement.

Annuler Appuyez sur le bouton Set (Réglage) durant plus de 3 secondes.

REMARQUE

• L'activation de la minuterie peut être réglée uniquement lorsque l'ERV est éteint.
• Lorsque la fonction d'interverrouillage externe n'est pas prise en charge, la fonction de minuterie simple peut être utilisée.

Fonction de désactivation de la minuterie

Lorsque l'ERV est allumé

1. Appuyez sur le bouton Timer (Minuterie) pour régler l'heure de désactivation.

Lorsque vous appuyez une fois sur le bouton Timer (Minuterie), l'heure réglée clignote.

- Vous pouvez régler l'heure par tranche de 30 minutes, dans une plage comprise entre 30 minutes et 3 heures, et par tranche d'une heure, dans une plage comprise entre 3 et 24 heures avec les boutons (∧) et (√)

1. Appuyez sur le bouton Set (Réglage) pour terminer le réglage de la minuterie.

Lorsque vous appuyez sur le bouton Set (Réglage), l'heure réglée cesse de clignoter puis elle s'affiche.
Le réglage de la minuterie est annulé si vous n'appuyez pas sur le bouton Set (Réglage) dans les 3 minutes suivant le réglage de l'heure. Par conséquent, vérifiez que le réglage de la minuterie est terminé correctement.

Annuler Appuyez sur le bouton Set (Réglage) durant plus de 3 secondes.

REMARQUE

• La désactivation de la minuterie peut être réglée uniquement lorsque l'ERV est allumé.
• Lorsque la fonction d'interverrouillage externe n'est pas prise en charge, la fonction de minuterie simple peut être utilisée.

Fonction d'activation différée de la minuterie

Lorsque l'ERV est éteint

1. Appuyez sur le bouton Timer (Minuterie) pour régler l'heure d'activation différée.

Lorsque vous appuyez une fois sur le bouton Timer (Minuterie), l'heure réglée clignote.

- Vous pouvez régler l'heure par tranche d'une minute de 30 minutes à 1 heure l'aide des boutons (∧) et (∨)

2. Appuyez sur le bouton Set (Réglage) pour terminer le réglage.

Lorsque vous appuyez sur le bouton Set (Réglage), l'heure réglée cesse de clignoter et le réglage est terminé.
Le réglage de la minuterie est annulé si vous n'appuyez pas sur le bouton Set (Réglage) dans les 3 minutes suivant le réglage de l'heure. Par conséquent, vérifiez que le réglage de la minuterie est terminé correctement.

Annuler Appuyez sur le bouton Set (Réglage) durant plus de 3 secondes.

REMARQUE

• La fonction d'activation différée de la minuterie peut être réglée uniquement lorsque l'ERV est éteint.
• Lorsque la télécommande câblée est connectée avec des modules intérieurs et des ventilateurs ERV, la fonction de minuterie différée peut être utilisée avec la fonction d'interverrouillage externe.
• Après la sauvegarde du réglage de l'heure différée, ce réglage subsiste même si la télécommande câblée est réinitialisée. Si vous souhaitez annuler le réglage de l'heure différée, appuyez sur le bouton Cancel (Annuler).

Fonction de désactivation différée de la minuterie

Lorsque l'ERV est allumé

1. Appuyez sur le bouton Timer (Minuterie) pour régler l'heure de désactivation différée.

Lorsque vous appuyez une fois sur le bouton Timer (Minuterie), l'heure réglée clignote.
▶ Vous pouvez régler l'heure par tranche d'une minute de 30 minutes à 1 heure à l'aide des boutons (∧) et (√)

2. Appuyez sur le bouton Set (Réglage) pour terminer le réglage.

Lorsque vous appuyez sur le bouton Set (Réglage), l'heure réglée cesse de clignoter et le réglage est terminé.
Le réglage de la minuterie est annulé si vous n'appuyez pas sur le bouton Set (Réglage) dans les 3 minutes suivant le réglage de l'heure. Par conséquent, vérifiez que le réglage de la minuterie est terminé correctement.

Annuler Appuyez sur le bouton Set (Réglage) durant plus de 3 secondes.

REMARQUE

• La fonction de désactivation différée de la minuterie peut être réglée uniquement lorsque l'ERV est allumé.
• Lorsque la télécommande câblée est connectée avec des modules intérieurs et des ventilateurs ERV, la fonction de minuterie différée peut être utilisée avec la fonction d'interverrouillage externe.
• Après la sauvegarde du réglage de l'heure différée, ce réglage subsiste même si la télécommande câblée est réinitialisée. Si vous souhaitez annuler le réglage de l'heure différée, appuyez sur le bouton Cancel (Annuler).

Réglage des fonctions additionnelles de la télécommande câblée de l'ERV (réglages détaillés)

1. Pour les réglages détaillés, appuyez simultanément sur les boutons et durant plus de 3 secondes.

- Vous passez en mode de réglage détaillé, et le menu principal s'affiche.

1. Reportez-vous à la liste des réglages détaillés pour votre télécommande câblée d'ERV à la page suivante et sélectionnez le menu souhaité.

En utilisant les boutons ∧/∨, sélectionnez un numéro de menu principal et appuyez sur le bouton Away (Absence) pour passer à l'écran de réglage du sous-menu.

En utilisant les boutons, sélectionnez un numéro de sous-menu et appuyez sur le bouton Away (Absence) pour passer à l'écran de réglage des données.

Lorsque vous accédez à l'étape de réglage, le réglage actuel s'affiche.

▶ Reportez-vous au tableau pour les réglages des données.

En utilisant les boutons √, sélectionnez les réglages et appuyez sur le bouton Away (Absence) pour passer au réglage suivant.

Appuyez sur le bouton Set (Réglage) pour enregistrer les réglages et quitter l'écran de réglage du sous-menu.
Appuyez sur le bouton Timer (Minuterie) pour quitter vers le mode normal.

REMARQUE

• Pendant le réglage des données, appuyez sur le bouton Mode (Mode) ou Away (Absence) pour passer aux chiffres des SEG.
• Si vous appuyez sur le bouton Timer (Minuterie) alors que vous réglez les données, vous pouvez quitter l'étape de réglage du sous-menu sans sauvegarder vos modifications.

Réglage des fonctions additionnelles de la télécommande câblée de l'ERV (réglages détaillés)

Menu principal	Sous-menu	Fonction		Réglage d'origine par défaut	Page Plage	Commentaires
0	1	Réinitialisation sur la valeur par défaut du mode utilisateur		0	1	0- Non utilisée, 1- Réinitialisée
1	1 Verrouillage total 0 1					0- Déverrouillé, 1- Verrouillé
	2	Verrouillage de touche partiel	Verrouillage de la touche ON/OFF (Marche/Arrêt) du fonctionnement	0	1	0- Déverrouillé, 1- Verrouillé
	3		Verrouillage de la touche de sélection du mode	0	1	0- Déverrouillé, 1- Verrouillé
	4		Verrouillage de la touche de vitesse du ventilateur	0	1	0- Déverrouillé, 1- Verrouillé
	5		Verrouillage de la touche de réglage de la minuterie	0	1	0- Déverrouillé, 1- Verrouillé

Exemple d'un verrouillage de tous les boutons

1. Appuyez simultanément sur les boutons et durant plus de 3 secondes.

Lorsque le menu principal est affiché, appuyez sur le bouton our pour sélectionner N° 1.

1. Appuyez sur le bouton Away (Absence) pour sélectionner le numéro que vous réglerez sur le sous-menu.

Appuyez sur le bouton ou pour sélectionner N° 1.

1. Appuyez sur le bouton Away (Absence) pour passer à l'étape du réglage des données.

Lorsque vous accédez à l'étape de réglage, le réglage actuel s'affiche.

1. Appuyez sur le bouton ou pour sélectionner N° 1.

▶ Le réglage de l'option de la télécommande câblée de l'ERV passe de « Unlock all buttons » (Déverrouiller tous les boutons) à « Lock all buttons » (Verrouiller tous les boutons).

1. Appuyez sur le bouton Set (Réglage) pour terminer les réglages de l'option.

Enregistrez la valeur de réglage et quittez le sous-menu.

1. Appuyez sur le bouton Timer (Minuterie) pour quitter vers le mode normal.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
