STD-24050 - Alimentation électrique Dehner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique
Marque	Dehner
Modèle	STD-24050
Tension de sortie	24 V (réglable de 0 à 24 V)
Courant de sortie max	5 A
Puissance max	120 W
Tension d'entrée	90 ~ 264 VAC, 47 ~ 63 Hz
Courant d'entrée max	1,6 A
Dimensions	168,1 x 65,9 x 39 mm
Poids	0,590 kg
Longueur du câble de sortie	1,5 m
Connecteur de sortie	Fiche ∅5,5 x ∅2,1 x 12 mm (cannelure)
Rendement	≥ 87 % (à 115/230 VAC)
Protections	Surcharge, surtension, court-circuit (récupération automatique)
Température de fonctionnement	0 ~ 40 °C
Température de stockage	-20 ~ 60 °C
Humidité de fonctionnement	20 % ~ 80 % HR (sans condensation)
Humidité de stockage	10 % ~ 90 % HR
MTBF	> 50 heures
Homologations	CUL, UL, GS, PSE, BSMI, CCC, RCM
Isolation entrée/sortie	1,8 kVAC pendant 1 minute
Courant de fuite	< 3,5 mA
Indice d'inflammabilité du boîtier	UL 94V-0

FOIRE AUX QUESTIONS - STD-24050 Dehner

Quels sont les types de connecteurs d'entrée disponibles sur le Dehner STD-24050 ?

L'entrée peut être équipée de connecteurs IEC320-C6, IEC320-C8 ou IEC320-C14 selon la version. Consultez l'étiquette du produit pour le modèle exact.

Puis-je utiliser cette alimentation pour des appareils nécessitant une tension inférieure à 24 V ?

Non, cette alimentation délivre une tension fixe de 24 V. Pour des tensions inférieures, utilisez un convertisseur abaisseur ou une alimentation adaptée.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez la connexion secteur et le fusible d'entrée (1,6 A). Assurez-vous que la charge n'est pas en court-circuit. Si le problème persiste, l'alimentation peut être défectueuse.

Est-il sûr de laisser l'alimentation branchée sans charge ?

Oui, l'appareil supporte le fonctionnement à vide. La consommation en veille est inférieure à 0,5 W.

Quelle est la protection contre les courts-circuits ?

L'alimentation est protégée contre les courts-circuits avec récupération automatique dès que le défaut est éliminé. La sortie est isolée de la terre.

Puis-je utiliser cette alimentation en extérieur ?

Non, l'appareil est prévu pour une utilisation en intérieur uniquement. La plage de température de fonctionnement est de 0 à 40 °C et l'humidité ne doit pas dépasser 80 %.

Comment nettoyer l'alimentation ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

Que signifie le voyant LED ?

La LED verte indique que l'alimentation est sous tension et fonctionne normalement. Si elle est éteinte, vérifiez l'alimentation secteur.

Quelle est la garantie de ce produit ?

La garantie est de 1 an à compter de la date d'achat. Conservez la preuve d'achat pour toute réclamation.

Puis-je remplacer le câble de sortie moi-même ?

Le câble de sortie est fixe et non remplaçable par l'utilisateur. En cas de dommage, contactez le service après-vente.

MODE D'EMPLOI STD-24050 Dehner

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/08-11/JV

STD 120 Alimentation secteur 108-120 W

Pays d'origine : Chine

Température : 0 \~ 40°C

Dimensions : 168 x 65,9 x 39 mm

Homologations : CUL / UL / GS / PSE / BSMI / CCC / RCM

Caractéristiques :

Gamme universelle 90\~264 VAC / 47\~ 63Hz
Protection contre la surcharge, la surtension et les courts-circuits
Courant de fuite de moins de 3,5 mA
Garantie 1 an

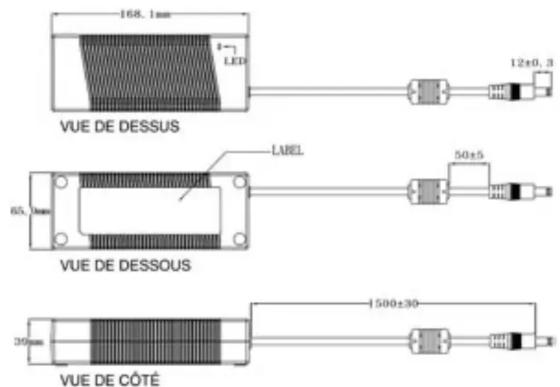

168.1mm LED VUE DE DESSUS LABEL 65.1mm VUE DE DESSOUS 30mm 1500±30 VUE DE CÔTÉ 12±0,3

VUE DE FACE

Câble type : Black UL1185 AWG16 (wire + plug) modèle de câble : UL1185 AWG16 noir (câble + fiche) Fiche : ∅5.5*∅2.1*∅12 mm (cannelure)

Câble de longueur 1500 mm

Dimensions : 168,1 mm (L) x 65,9 mm (l) x 39 mm (H)

Inflammabilite : UL 94V-0

Spécifications :

		SORTIE
SORTIE	MODÈLE	Tension Charge min.	Charge max.	Niveau CEC	Puisance max.
	STD-12090	12V 0A 9.0A	IV 108.0W
	STD-24050	24V 0A 5.0A	V 120.0W
Efficacité		Eff (a) ≥ 85% (à 115 Vac et 230 Vac) / STD-24050 ≥ 87% (à 115 Vac et 230 Vac)
Régulation de charge ± 5%
Entrée	Tension 90 ~ 264 VAC
	Fréquence	47 ~ 63Hz
	Courant (rms max)	1,6 A max.
	Courant de fuite	< 3,5mA
	Pic de tension <60A/ 240 VAC (cold start à 25°C, pleine charge)
Protection	Surcharge I out * (110%~150%)
	Surtension	V out * (110%~150%)
	Court-circuit	Oui, sortie terre, récupération automatique lorsque l'erreur a été supprimée
	Alimentation	Fusible 1,6A contre les pics de tension et les conditions anormales
	Opération sans charge	Oui, pour protéger l'alimentation et le système
Autre	Refroidissement	Convection à air libre
	Voltage de résistance	I/P-O/P: 1.8KVAC pendant 1 minute, I/P-FG: 1.5KVAC pendant 1 minute
	Résistance d'Isolation	I/P-O/P: 10 MOhm for 500Vdc, I/P-FG: 10 MOhm pour 500Vdc
	Consommation électrique	Pi ≤ 0,5 W (à 240Vac et sans charge)
	Facteur puissance	Pi ≥ 0. 9 (à pleine charge)
Environnement	Température De fonctionnement: 0 ~ 40°C / de stockage: -20 ~ 60°C
	Humidité	De fonctionnement 20% ~ 80% RH / de stockage: 10% ~ 90% RH
Connexion	Sortie	Fiche standard 5.5 x 2.1 x 11mm (spring loaded center) ou spécifications client / Câble: 180cm
	Entrée IEC320-C6 / IEC320-C8 / IEC320-C14 disponibles
MTBF		> 50 heures
SÉCURITÉ		CUL / UL / GS / PSE / BSMI / CCC / RCM
EMI		CE / FCC Class B, Conduction & Radiation Met
POIDS		0,590 kg

Données susceptibles d'être modifiées sans préavis
