Type de produit	Bureau assis-debout motorisé
Marque	Insignia
Modèle	NS-SDSK-MH
Dimensions du plateau (H x L x P)	1,8 x 120 x 60 cm (0,7 x 47,2 x 23,6 po)
Plage de hauteur (position basse à haute)	73 cm à 123 cm (28,7 po à 48,4 po)
Course de réglage	50 cm (19,7 po)
Poids maximal supporté	50 kg (110 lb)
Alimentation	Adaptateur secteur 100-240 V ~ 50/60 Hz
Moteur	Électrique avec commutateur manuel (monter/descendre)
Matériau du plateau	Panneau de particules
Matériau de l'armature	Acier
Couleurs disponibles	Noir ou asaiou (avec armature noire)
Fonction anticollision	Oui, activable/désactivable (appui simultané ▲ et ▼ > 5 s)
Gestion des câbles	Oui, avec attaches fournies
Utilisation	Assis ou debout
Température d'utilisation	0 à 40 °C (32 à 104 °F)
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon légèrement humidifié ; ne pas utiliser de produits caustiques ou abrasifs
Sécurité	Ne pas laisser les enfants utiliser le bureau ; ne pas ouvrir l'adaptateur ; utiliser dans un endroit ventilé
Contenu du package	Plateau, montants, pieds, adaptateur, commutateur, vis, clés hexagonales, attaches de câbles
Garantie	Consulter le site www.insigniaproducts.com

FOIRE AUX QUESTIONS - NS-SDSK-MH INSIGNIA

Comment installer le bureau Insignia NS-SDSK-MH ?

Placez le bureau à l'envers sur un tapis. Assurez-vous que les montants sont en position basse (tournez l'arbre). Fixez chaque montant avec 4 vis M6×16 (clé 4×4). Fixez les pieds avec 4 vis 6×16 chacun (clé 5×5). Fixez le commutateur avec 2 vis ST4.2×19. Connectez les câbles : adaptateur, commutateur et moteur. Utilisez les attaches pour les câbles. Redressez le bureau avec une autre personne.

Comment régler la hauteur du bureau ?

Utilisez le commutateur manuel : appuyez sur le bouton ▲ pour lever, sur ▼ pour baisser. Assurez-vous qu'aucun obstacle n'entrave le mouvement. Le réglage se fait sur une plage de 73 cm à 123 cm.

Que faire si le bureau ne monte ni ne descend ?

Vérifiez que tous les câbles sont fermement connectés. Assurez-vous que la charge ne dépasse pas 50 kg (110 lb). Attendez 30 minutes et réessayez. Si le problème persiste, contactez le fournisseur ou le détaillant.

Comment activer ou désactiver la fonction anticollision ?

Appuyez simultanément sur les boutons ▲ et ▼ pendant plus de 5 secondes. La fonction anticollision arrête et inverse le mouvement en cas de résistance détectée.

Quel est le poids maximal supporté par le bureau ?

Le poids maximal supporté est de 50 kg (110 lb). Ne dépassez pas cette limite pour éviter d'endommager le mécanisme.

Comment nettoyer le bureau Insignia ?

Débranchez toujours le câble d'alimentation avant le nettoyage. Essuyez la surface avec un chiffon légèrement humidifié. N'utilisez pas de produits de nettoyage caustiques ou abrasifs.

Les enfants peuvent-ils utiliser ce bureau ?

Non, les enfants ne doivent pas être autorisés à faire fonctionner le bureau. La notice indique clairement : « Les enfants ne doivent pas être autorisés à faire fonctionner le pupitre. »

Quelles sont les précautions électriques à respecter ?

L'adaptateur doit être branché sur une prise secteur 100-240 V ~ 50/60 Hz. Ne pas exposer à l'humidité ou à une poussière excessive. Utilisez l'adaptateur dans un endroit bien ventilé. Ne jamais ouvrir l'adaptateur.

Où trouver la garantie du bureau Insignia NS-SDSK-MH ?

Le texte complet de la garantie est disponible sur le site www.insigniaproducts.com. Pour contacter le service client : 1-877-467-4289 (États-Unis et Canada).

Quelles sont les dimensions exactes du bureau ?

Le plateau mesure 120 cm de largeur, 60 cm de profondeur et 1,8 cm d'épaisseur (47,2 x 23,6 x 0,7 po). La hauteur réglable va de 73 cm (min) à 123 cm (max).

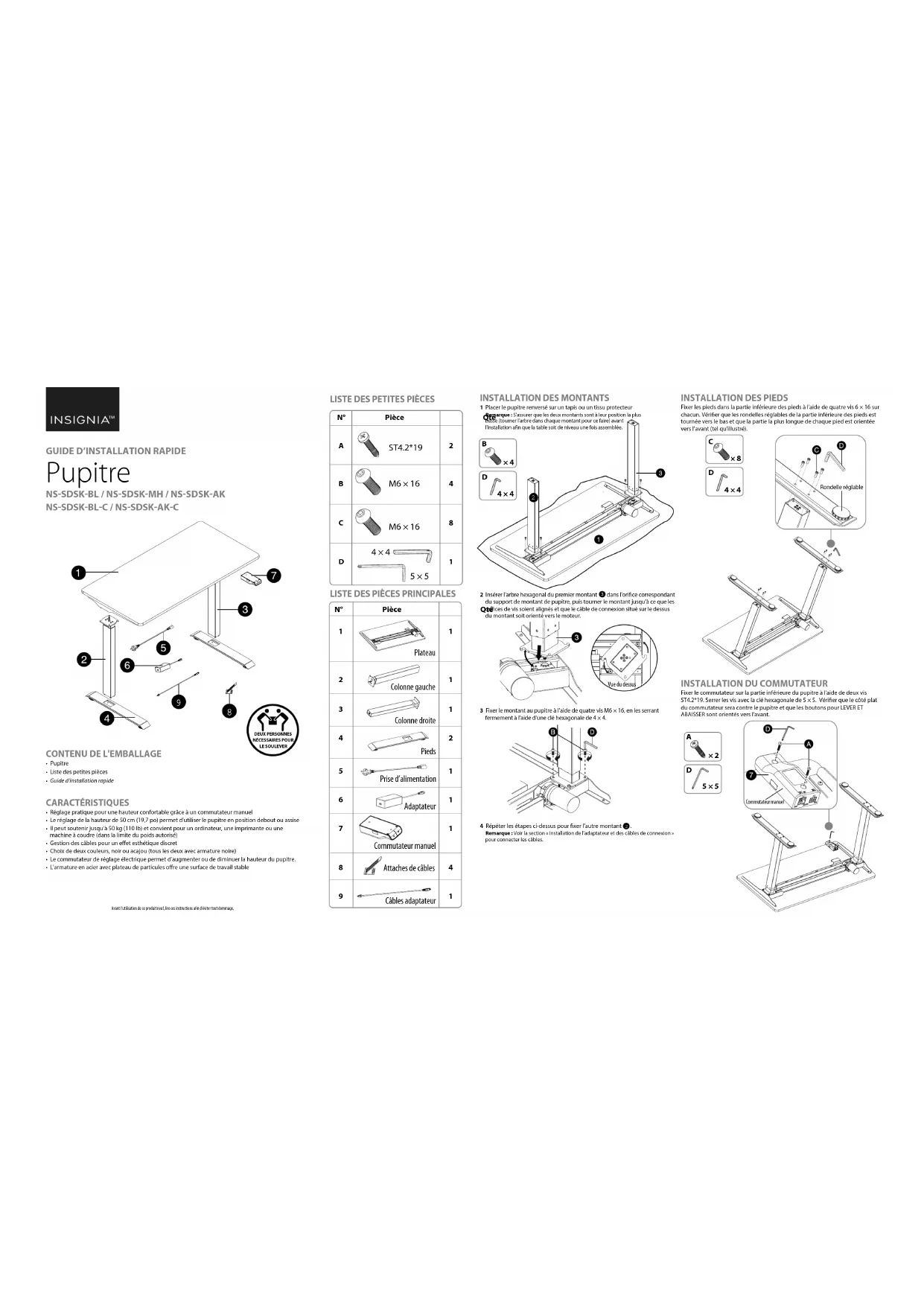

MODE D'EMPLOI NS-SDSK-MH INSIGNIA

• Pupitre
- Liste des petites pièces
• Guide d'installation rapide

CARACTÉRISTIQUES

• Réglage pratique pour une hauteur confortable grâce à un commutateur manuel
• Le réglage de la hauteur de 50 cm (19,7 po) permet d'utiliser le pupitre en position debout ou assise
• Il peut soutenir jusqu'à 50 kg (110 lb) et convient pour un ordinateur, une imprimante ou une
  machine a coudre (dans la limite du poids autorise)
• Gestion des cables pour un effet esthétique discret
• Choix de deux couleurs, noir ou asaiou (tous les deux avos armature noire).
• Choix de deux couleurs, noir ou deaujou (tous les deux avec un m'autre noire)
• Le commutateur de réglage électrique permet d'augmenter ou de diminuer la hauteur du punitre
  • L'armature en acier avec plateau de particules offre une surface de travail stable

Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.

LISTE DES PETITES PIÈCES

N°	Pièce
A		2
B		4
C		8
D		1

LISTE DES PIÈCES PRINCIPALES

N°	Pièce
1		1
2		1
3		1
4		2
5		1
6		1
7		1
8		4
9		1

INSTALLATION DES MONTANTS

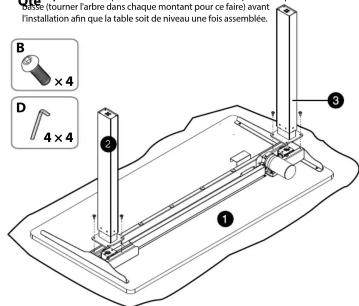

Placer le pupitre renversé sur un tapis ou un tissu protecteur

Remarque : S'assurer que les deux montants sont à leur position la plus basse (tourner l'arbre dans chaque montant pour ce faire) avant l'installation afin que la table soit de niveau une fois assemblée.

Table (tourer l'arbre dans chaque montant pour ce faire) avant l'installation afin que la table soit de niveau une fois assemblée. B × 4 D 4 × 4 1 2 3

2 Insérer l'arbre hexagonal du premier montant ③ dans l'orifice correspondant du support de montant de punitre qui approuvr le montant (revul) ou rue les
du support de montant de pupitre, puis tourner le montant jusqu'à ce que le Qtrèfices de vis soient alignés et que le câble de connexion situé sur le dessus du montant soit orienté vers le moteur.

③ Vue du dessus

3 Fixer le montant au pupitre à l'aide de quatre vis M6 × 16, en les serrant fermement à l'aide d'une clé hexagonale de 4 × 4.

4 Répéter les étapes ci-dessus pour fixer l'autre montant 2. Remarque : Voir la section « Installation de l'adaptateur et des câbles de connexion » pour connecter les câbles.

INSTALLATION DES PIEDS

Fixer les pieds dans la partie inférieure des pieds à l'aide de quatre vis 6 × 16 sur chacun. Vérifier que les rondelles réglables de la partie inférieure des pieds est tournée vers le bas et que la partie la plus longue de chaque pied est orientée vers l'avant (tel qu'illustré).

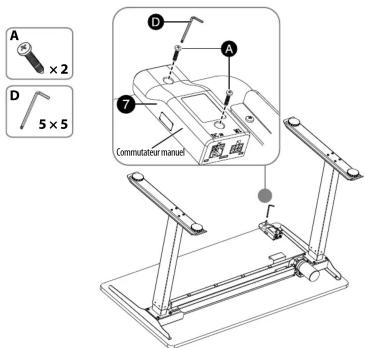

Fixer le commutateur sur la partie inférieure du pupitre à l'aide de deux vis ST4.2*19. Serrer les vis avec la clé hexagonale de 5 × 5. Vérifier que le côté plat du commutateur sera contre le pupitre et que les boutons pour LEVER ET ABAISSER sont orientés vers l'avant.

A × 2 D 5 × 5 Commutateur manuf

INSTALLATION DE L'ADAPTATEUR ET DES CÂBLES DE CONNEXION

1 Faire glisser l'adaptateur ⑥ dans la fente de la partie inférieure du pupitre, avec le connecteur femelle sur la gauche (tel qu'illustré) et le câble de l'adaptateur sur la droite (voir les détails).

2 Connecter le câble du commutateur au câble de l'adaptateur ⑤, puis les attacher ensemble (voir les détails).

3 Brancher le petit connecteur du câble d'alimentation sur le connecteur femelle de l'adaptateur (voir les détails).

4 Connecter le câble de l'adaptateur ⑨ au port c.c. Connecter le câble du moteur au port M1 (voir les détails).

DC M1 7 9

5 Fixer les câbles sur la partie inférieure du pupitre à l'aide des attaches de câbles fournies (voir les détails).

MISE EN SERVICE DU PUPITRE

1 Avec l'aide d'une autre personne, soulever le pupitre du sol et le positionner verticalement.
2 Placer le pupitre là où souhaité, sur un plancher plat et ferme.
3 Brancher le pupitre sur une prise secteur.
4 Appuyer sur pour soulever et sur pour abaisser le pupitre.
Remarque : S'assurer que le pupitre et la zone environnante ne présentent pas d'obstructions avant de déplacer le pupitre vers le haut ou vers le bas.

Fonction anticollision :

Remarque : Lorsque le capteur intégré au système de levage rencontre une résistance, le système de levage s'arrête, puis inverse son mouvement et s'arrête.

- Appuyer sur les boutons ▲ et ▼ simultanément (pendant plus de 5 secondes) pour arrêter ou activer la fonction anticollision.

Bouton VERS LE BAS Bouton VERS LE HAUT

SPÉCIFICATIONS

• Poids maximal : 50 kg (110 lb)
• Tension à l'entrée requise : 100 à 240 V \~ 50/60 Hz
- Position la plus basse : 73 cm (28,7 po)
- Position la plus haute : 123 cm (48,4 po)
- Dimensions (taille du pupitre) (H×L×P): 120 × 60 × 1,8 cm (47,2 × 23,6 × 0,7 po)

Le pupitre ne peut pas être levé ni baissé

• Vérifier que tous les câbles sont fermement connectés.
- Vérifier que le pupitre n'est pas surchargé. Le poids maximal ne doit pas excéder 50 kg (110 lb).
- Essayer de nouveau après 30 minutes
- Contacter le fournisseur ou le détaillant

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

- Le pupitre ne doit être utilisé que lorsque la température est entre 0 et 40 °C (32 et 104 °F).

• L'adaptateur d'alimentation requiert 100 à 240 V c.a., 50/60 Hz

- Ne pas exposer l'adaptateur d'alimentation à l'humidité ni à une poussière excessive. Cela présente des

risques de chocs électriques

- Utiliser l'adaptateur dans un endroit bien ventilé. La température ambiante maximale autour de

l'adaptateur d'alimentation ne doit pas dépasser 40 °C (104 °F).

- Ne jamais ouvrir l'adaptateur d'alimentation. L'adaptateur d'alimentation ne doit pas être réparé en cas de

défaillance ou si l'un de ses composants est défectueux. Aucune pièce interne ne peut être réparée.

- Arrêter l'utilisation si l'une des situations ci-après se produisent :

• l'adaptateur ne fonctionne pas quand il est branché sur un commutateur: (La DEL s'éteint)

• la DFI de l'adaptateur clignote quand celui-ci est branché sur une prise secteur c.a.:

- un cordon d'alimentation est effiloché ou la prise est endommagée.

- S'assurer de connecter la prise de l'adaptateur et le port du commutateur correctement.

- La prise secteur doit être installée à proximité du chargeur et rester facilement accessible.

• Vérifier que le pupitre est correctement complètement monté avant de l'utiliser.

ATTENTION : Débrancher le câble d'alimentation avant de procéder au nettoyage. Essuer la poussière de

la surface à l'aide d'un chiffon légèrement humidifié. Ne pas utiliser des produits de nettoyage caustiques

ou abrasifs pour nettoyer le pupitre.

ATTENTION : Les enfants ne doivent pas être autorisés à faire fonctionner le pupitre.

AVIS JURIDIQUES

ARTICLE 15 DE LA FCC

Cet appareil est conforme à l'article 15 du règlement de la FCC.

Son utilisation est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences préjudiciables, et (2) il doit accepter toute

interférence reçue, y compris celles risquant d'engendrer un fonctionnement indésirable.

Cet équipement a été mis à l'essai et déclaré conforme aux limites prévues pour un appareil numérique de classe B, définies dans l'article 15 du règlement de la FCC. Ces limites ont été établies pour fournir une protection raisonnable contre les interférences indésirables lors d'une installation résidentielle. Cet équipement génère, utilise et diffuse des ondes radio et, s'il n'est pas installé et utilisé conformément aux instructions dont il fait l'objet, il peut provoquer des interférences préjudiciables aux communications radio. Cependant, il n'est pas possible de garantir qu'aucune interférence ne se produira pour une installation particulière. Si cet équipement produit des interférences préjudiciables lors de réceptions des techniques de la collection d'une apparail, essayer de corriger l'interférence au moyen de l'une ou de plusieurs des mesures suivantes.

• réorienter ou déplacer l'antenne réceptrice:

- augmenter la distance entre l'équipement et le récepteur;

- brancher l'équipement sur la prise électrique d'un circuit différent de celui auquel le récepteur est relié;

- contacter le revendeur ou un technicien qualifié pour toute assistance.

AVERTISSEMENT DE LA FCC

Tout changement ou toute modification qui ne serait pas expressément approuvé par les responsables de l'application des règles FCC pourrait rendre nul le droit de l'utilisateur d'utiliser cet équipement.

Pour le texte complet de la garantie, aller sur le site www.insigniaproducts.com

POUR CONTACTER INSIGNIA

1-877-467-4289 (États-Unis et Canada)

www.insigniaproducts.com

INSIGNIA est une marque de commerce de Best Buy et de ses sociétés affiliées.

Distribute par Best Buy Purchasing, LLC

7601 Penn Av. South, Richmied, MN 55423 E.-O. ©2022 Best Buy. Tous droits réservés
