Type de produit	Oscilloscope numérique à stockage
Modèle	GDS-1202B
Marque	GW Instek
Catégorie	Équipements de mesure
Affichage	Écran LCD TFT 7 pouces, 800 × 480 pixels (WVGA)
Bande passante	200 MHz
Canaux d'entrée	2
Fréquence d'échantillonnage en temps réel	1 GSa/s
Mémoire d'enregistrement	10 Mpts par canal
Sensibilité verticale	1 mV/div à 10 V/div
Base de temps	5 ns/div à 100 s/div
Types de déclenchement	Front, largeur d'impulsion, vidéo, impulsions runt, montée/descente, délai, alterné, temporisation par événement/durée
Mesures automatiques	36 paramètres (crête-à-crête, fréquence, temps de montée, etc.)
Affichage des formes d'onde	Points, vecteurs, persistance variable (16 ms à 4 s) ou infinie
Interface USB	Port hôte USB 2.0 (avant/arrière) et port périphérique USB 2.0 (arrière)
Alimentation	100-240 V CA, 50/60 Hz
Consommation	Environ 50 VA
Dimensions (L × H × P)	Environ 325 × 150 × 320 mm
Poids	Environ 2,5 kg
Accessoires fournis	2 sondes passives 100 MHz (GTP-101A-2), cordon d'alimentation
Sécurité	Catégorie de mesure CAT I, tension d'entrée max. 300 Vrms

FOIRE AUX QUESTIONS - GDS-1202B GW Instek

Comment compenser la sonde de l'oscilloscope ?

Branchez la sonde sur l'entrée CH1 et la sortie d'étalonnage (sortie onde carrée 1 kHz, 2 V crête-à-crête). Appuyez sur Default pour réinitialiser, puis réglez l'atténuation de la sonde sur x10. Appuyez sur Autoset. Tournez le réglage de compensation de la sonde (petit tournevis) pour aplatir le bord de l'onde carrée.

Comment effectuer une configuration automatique (Autoset) ?

Appuyez sur la touche Autoset (partie droite du panneau avant) pour régler automatiquement la base de temps, la sensibilité verticale et le déclenchement afin d'afficher correctement le signal d'entrée. L'oscilloscope ajuste tous les canaux actifs.

Comment enregistrer une forme d'onde ?

Appuyez sur la touche Save/Recall (fonction dans le menu). Sélectionnez le type 'Forme d'onde' et choisissez une destination (jusqu'à 24 réglages). Vous pouvez également enregistrer des configurations (20 réglages). Les données sont stockées dans la mémoire interne ou sur une clé USB.

Quelles sont les mesures automatiques disponibles ?

L'oscilloscope propose 36 mesures automatiques, dont : crête-à-crête, max, min, amplitude, moyenne, RMS, fréquence, période, temps de montée, temps de descente, largeur d'impulsion, rapport cyclique, phase, etc. Les résultats s'affichent dans le menu inférieur.

Comment utiliser la fonction Go/NoGo ?

L'application Go-NoGo permet de définir des limites de forme d'onde (masques). Lorsqu'une forme d'onde entre dans les limites, une sortie TTL (5 V max, 10 mA) est générée sur la borne arrière. Configurez le masque via le menu Math ou Util, puis activez le mode Go-NoGo.

Quelle est la tension d'entrée maximale sur les voies ?

La tension d'entrée maximale est de 300 Vrms en catégorie de mesure CAT I. Cette tension s'applique en couplage CC ou CA. Ne dépassez jamais cette limite pour éviter d'endommager l'instrument.

Comment nettoyer l'oscilloscope ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec ou légèrement humide (eau uniquement). N'utilisez pas de solvants ou de produits abrasifs. Pour les connecteurs, utilisez de l'air comprimé. Ne nettoyez jamais l'intérieur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur est sous tension. Vérifiez le fusible (derrière le panneau arrière). Si l'écran reste noir, appuyez sur la touche DEFAULT ou Power. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site de GW Instek. Copiez le fichier sur une clé USB formatée en FAT32. Branchez la clé sur le port USB hôte avant. Sous le menu Utility, sélectionnez 'Update Firmware' et suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

Quels sont les modes d'acquisition disponibles ?

Les modes d'acquisition sont : Normal (échantillonnage standard), Moyenne (de 2 à 256 acquisitions pour réduire le bruit), Détection de crête (capture des pics jusqu'à 2 ns) et Unique (Single) pour capturer un événement unique. Le mode Roll (défilement) est disponible en base de temps lente (100 ms/div ou plus).

MODE D'EMPLOI GDS-1202B GW Instek

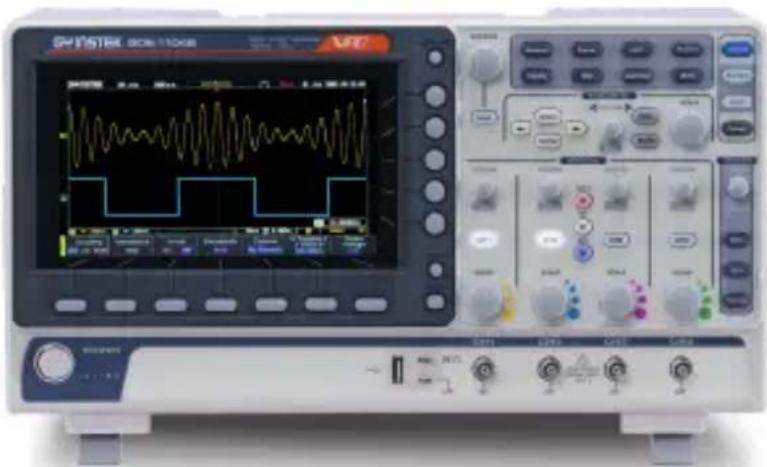

Oscilloscope à stockage numérique

Série GDS-1000B

Guide de Démarrage Rapide

FR

SYNSTR 00611008 VY

CONSIGNES DE SECURITE

Cette section contient les symboles de sécurité de base qui peuvent apparaî tre sur le manuel de l'utilisateur fourni sur CD ou sur l'instrument. Pour en savoir plus sur les instructions et précautions de sécurité, reportez-vous au chapitre Consignes de sécurité dans le manuel d'utilisation sur CD.

Symboles de sécurité

Ces symboles de sécurité peuvent figurer dans le guide de démarrage rapide ou apparaî tre sur l'appareil.

Avertissement

Avertissement : signale des situations ou des pratiques susceptibles d'entraî ner des risques de blessure ou d'accident mortel.

Attention

Attention : signale des situations ou des pratiques susceptibles d'endommager l'instrument ou de provoquer d'autres dommages matériels.

DANGER : haute tension

Attention : consultez le manuel

Borne de conducteur de protection

Borne de masse (terre)

Ne jetez pas les équipements électroniques dans les ordures ménagères non sujettes au tri sélectif. Veuillez utiliser une installation de collecte séparée ou contacter le fournisseur auprès duquel vous avez acheté l'appareil.

Cordon d'alimentation pour le Royaume-Uni

En cas d'utilisation de l'instrument au Royaume-Uni, vérifiez que le cordon d'alimentation est conforme aux consignes de sécurité suivantes

REMARQUE : le câble / l'appareil ne doivent être câblés que par une personne compétente.

AVERTISSEMENT : CET APPAREIL DOIT ETRE RELIE A LA TERRE. IMPORTANT : les fils de ce câble utilisent le code de couleurs suivant :

Vert/jaune : Terre

Bleu : Neutre

Marron : Tension (phase)

Etant donné que les couleurs des fils des principaux câbles secteur ne correspondent pas nécessairement à celles figurant sur la fiche mâle ou l'instrument, procédez comme suit :

Le fil vert et jaune doit être branché sur la borne de terre, qui est indiquée par la lettre E, le symbole ou est de couleur verte ou vert et jaune.

Le fil bleu doit être raccordé à la borne marquée de la lettre N ou de couleur bleue ou noire.

Le fil marron doit être raccordé à la borne marquée de la lettre L ou P, ou de couleur marron ou rouge.

En cas de doute, consultez la documentation de votre équipement ou contactez votre fournisseur.

Le câble ou l'appareil doit être protégé par un fusible secteur HBC homologué d'une capacité suffisante : reportez-vous aux indications de capacité indiquées sur l'équipement et/ou dans la documentation. A titre indicatif, un câble de 0,75 mm ^2 doit être protégé par un fusible de 3 A ou de 5 A. Les conducteurs de plus gros calibre nécessitent habituellement des fusibles de 13 A, suivant la méthode de branchement utilisée.

Tout fil apparent émanant d'un câble, d'une prise ou d'une connexion branché dans une prise sous tension est extrêmement dangereux. Si un câble ou une prise est considéré comme dangereux, coupez l'alimentation secteur et retirez le câble, tous les fusibles et les ensembles de fusibles. Tous les câblages dangereux doivent être immédiatement détruits et remplacés conformément à la norme ci-dessus.

MISE EN ROUTE

Le chapitre Mise en route présente les principales caractéristiques, l'aspect externe et la procédure de configuration de l'oscilloscope.

Principales caractéristiques

Nom du modèle	Largeur de bande de fréquences	Canaux d'entrée
GDS-1072B	70 MHz	2
GDS-1102B	100 MHz	2
GDS-1054B	50 MHz	4
GDS-1074B	70 MHz	4
GDS-1104B	100 MHz	4

Caractéristiques

• Affichage 800 x 480 WVGA TFT 7 pouces.
- Les modèles sont disponibles à partir de 50 MHz jusqu'à 100 MHz.
- Fréquence d'échantillonnage en temps réel de 1GSa/s, max.
- Mémoire étendue : longueur d'enregistrement de 10 M de points.
- Taux de capture de forme d'onde de 50 000 formes d'onde par seconde.
• Sensibilité verticale : 1 mV / div → 10 V / div.
- Aide à l'écran.
- Disque flash interne de 32 Mo.
- App. Go-NoGo.
- App Remote Disk (modèles 4 canaux).

Interface

- Port hôte USB : panneaux avant et arrière, pour les périphériques de stockage.

• Port de périphérique USB : panneau arrière, pour la commande à distance ou l'impression.
• Sortie de compensation avec sonde, fréquence de sortie sélectionnable (1kHz \~ 200kHz).
• Port Ethernet (modèles 4 canaux).
• Sortie d'étalonnage

Contenu de l'emballage et accessoires

Accessoires standard
Elément	Référence
Sonde passive ; 100 MHz, x2 pour GDS-1072B/GDS-1102B
Sonde passive ; 100 MHz, x4 pour GDS-1054B/GDS-1074B/ GDS-1104B	GTP-101A-2
Cordon d'alimentation x1	Dépend de la région
Accessoires en option
Elément	Référence
Chariot à instrument, 470 mm (l) x 430 mm (P)	GTC-001
(prise d'entrée type Etats-Unis)
Chariot à instrument, 330 mm (l) x 430 mm (P)	GTC-002
(prise d'entrée type Etats-Unis)
Cordon de test, têtes BNC vers BNC	GTL-110

Présentation de l'écran et du panneau

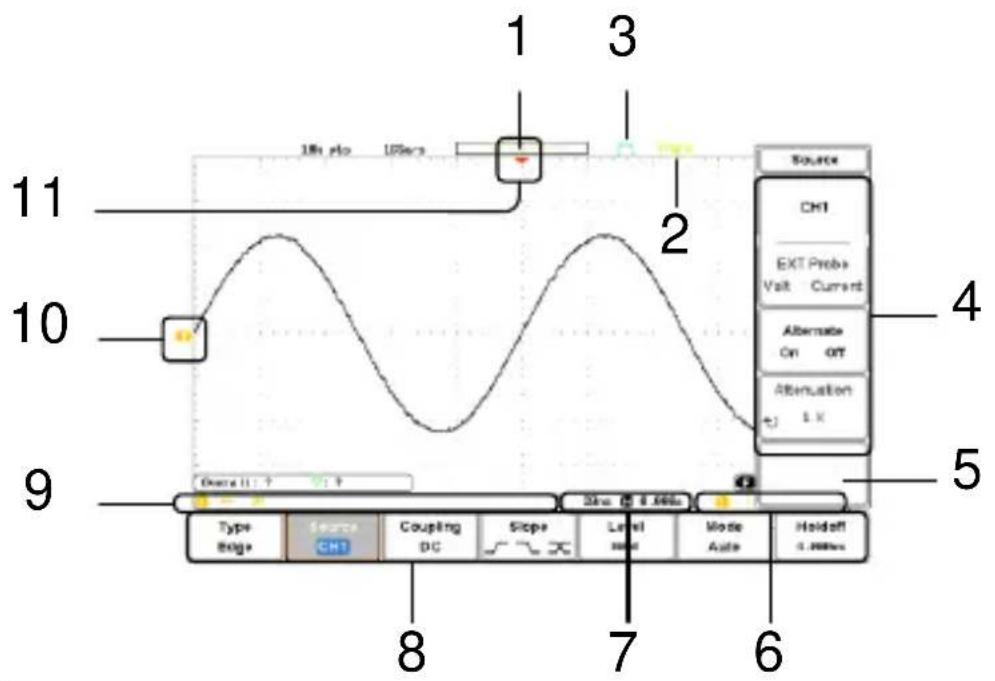

Présentation de l'écran

1 3 10 11 10 2 4 5 9 8 7 6 Source CH1 EXT Probe Volt Current Alternate On Off Attenuation + 1 x Over 11: ? ? ? Type Bridge Source CH1 Coupling DC Slope Level 3000 Mode Auto Holdoff 0.000ms

Description

1. Barre de mémoire
2. Etat de l'acquisition
3. Fréquence de forme d'onde
4. Etat horizontal

5. Etat du canal

6. Position horizontale

7. Etat de déclenchement

8. Menu latéral
9. Configuration du déclenchement
10. Menu inférieur
11. Indicateurs Canal / Référence / Math

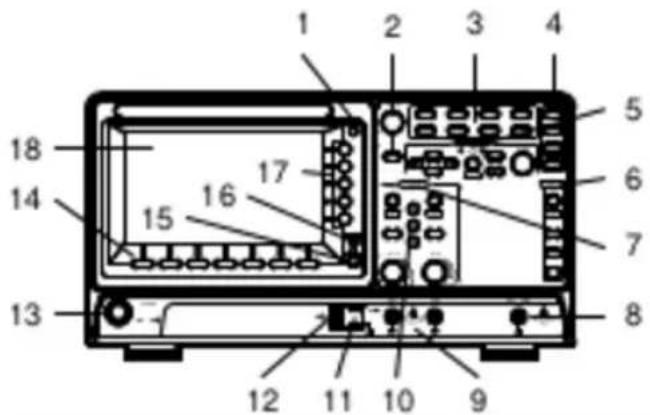

Panneau avant

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Description

1. Touche Hardcopy 2. Bouton Variable et touche Sélection
2. Touches de fonction 4. Réglage automatique, Exécuter / Arrêter, Unique et Détaut
3. Commandes Horizontal 6. Commandes Déclenchement et Recherche

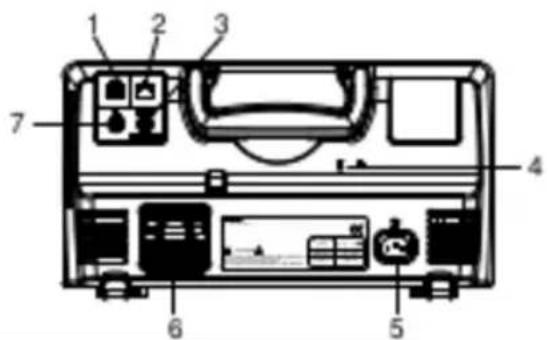

Panneau arrière

1. Port de périphérique USB

2. Port LAN (uniquement sur les modèles à 4 canaux)

3. Sortie Go-NoGo

4. Fente de verrouillage de touche

5. Prise d'entrée d'alimentation

6. Ventilateur

7. Sortie d'étalonnage

Réglage de l'oscilloscope

Cette section décrit comment régler correctement l'oscilloscope, y compris comment installer le support, les modules optionnels et compenser la sonde.

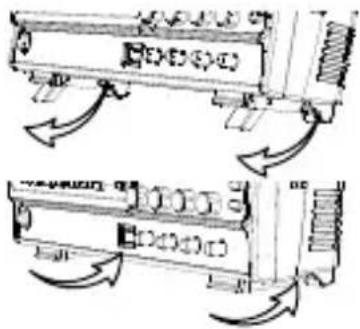

Inclinaison du support

Le GDS-1000B possède deux languettes réglables situées à l'avant qui peuvent être utilisées pour positionner l'instrument dans deux orientations prédéfinies.

1. Tirez les languettes vers l'extérieur pour incliner l'oscilloscope vers l'arrière.
2. Enfoncez les languettes sous le boî tier pour le tenir en position verticale.

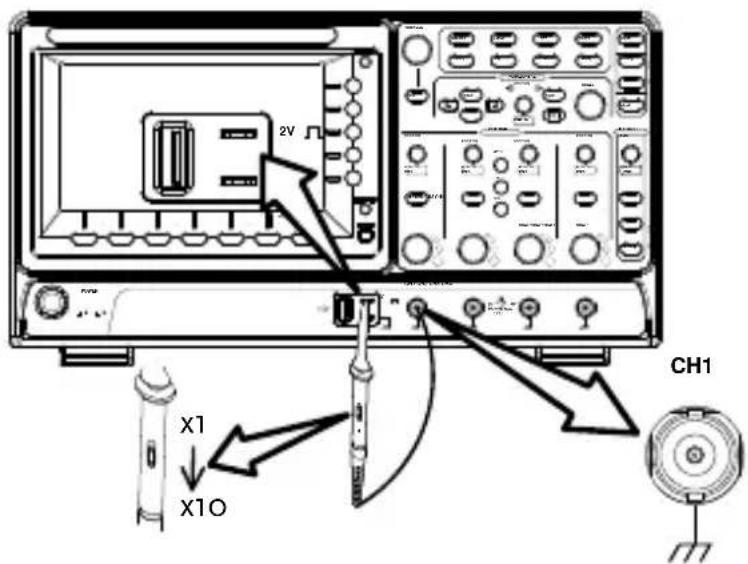

Compensation de la sonde

Cette section décrit comment connecter un signal, régler l'échelle et compenser la sonde. Avant d'utiliser le GDS-1000B dans un nouvel environnement, exécutez les étapes ci-dessous pour vous assurer que l'appareil fonctionne à son plein potentiel.

1. Appuyez sur la touche

Default

pour réinitialiser le système et

rétablir les réglages d'usine.

1. Branchez la sonde à l'entrée du canal numéro 1 et à la sortie d'étalonnage de la sonde. Cette sortie fournit une onde carrée de 2 Vp-p, 1 kHz pour la compensation du signal par défaut.
2. Réglez la tension d'atténuation de la sonde sur x10.

2V CH1 x1 x10

1. Appuyez sur la touche

Autoset

1. Une forme d'onde carrée s'affiche au centre de l'écran.
2. Appuyez sur la touche Display et sélectionnez le type de forme d'onde vectorielle dans le menu inférieur.
3. Tournez le point de réglage de la sonde pour aplanir le bord de la forme d'onde carrée.

Sous-Compensation

1. Le réglage de l'oscilloscope est terminé. Vous pouvez commencer à utiliser l'oscilloscope.

SPECIFICATIONS TECHNIQUES

Les spécifications s'appliquent quand l'oscilloscope a été mis sous tension pendant au moins 30 minutes à une température comprise entre +20 et +30 °C.

Spécifications techniques spécifiques au modèle

GDS-1054B

Bande passante (-3 dB)	Couplage c.c. : c.c. à 50 MHz
Canaux	4
Temps de montée	7ns
Limite de bande passante	20MHz

Bande passante (-3 dB)	Couplage c.c. : c.c. à 70 MHz
Canaux	2 + EXT (GDS-1072B)4 (GDS-1074B)
Temps de montée	5pc

Impédance d'entrée	1 MΩ / 16 pF
Précision de gain c.c.	1mV : ±4% à pleine échelle>2mV : ±3% à pleine échelle
Polarité	Normale et inverse
Tension d'entrée maximale	300Vrms, CAT I
Plage de positions de décalage	1mV/div : ±1,25V2mV/div→ 100 mV/div : ±2,5V200mV/div → 10V/div : ±125V
Traitement du signal	+, -, ×, ÷, FFT, FFTrms, Expression définie par l'utilisateur
	FFT : amplitude spectrale. Définir l'échelle verticale FFT sur RMS linéaire ou RMS dBV et la fenêtre FFT sur Rectangulaire, Hamming, Hanning ou Blackman-Harris.

Déclenchement

Source	CH1 ,CH2, CH3*, CH4*, Ligne, EXT***modèles à 4 canaux uniquement*modèles à 2 canaux uniquement
Mode de déclenchement	Auto (prend en charge le mode Roll (Défilement) pour 100 ms/div et plus lent), Normal, Single (Unique)
Type de déclenchement	Edge (Front d'impulsion), Pulse Width (Largeur d'impulsion), Vidéo, Pulse Runt (Impulsions Runt), Rise & Fall (Montée et Descente),Timeout (Délai expiré), Alternate (Alterner), Event-Delay (Temporisation par événement)(1 → 65 535 événements), Time-Delay (Durée : 4ns~10s)
Plage de maintien	4ns → 10s
Couplage	c.a., c.c., Rejet LF, Rejet HF, Rejet de bruit
Sensibilité	1 div

Déclenchement externe

Plage	±15 V
Sensibilité	c.c. → 100 MHz environ 100 mV
Impédance d'entrée	1 MΩ±3% ~ 16 pF

Horizontal

Plage de bases de temps	5ns/div → 100 s/div (incréments de 1 - 2 - 5) ROLL (Défilement) : 100 ms/div → 100 s/div
Prédéclenchement	10 div maximum
Post-déclenchement	2 000 000 div maximum
Précision	±50 ppm sur tout intervalle de temps ≥1 ms
Fréquence d'échantillonnage en temps réel	Maximum 1 Géch/s
Longueur d'enregistrement	Maximum 10 Mpts
Mode d'acquisition	Normal, Moyenne, Détection de crête, Unique
Détection de crête	2 ns (typique)
Average	Sélectionnable de 2 à 256

Mode X-Y

Entrée de l'axe des X	Canal 1 ; Canal 3* *modèles à 4 canaux uniquement
Entrée de l'axe des Y	Canal 2 ; Canal 4* *modèles à 4 canaux uniquement
Déphasage	±3° à 100 kHz

Curseurs et mesures

Curseurs	Amplitude, Temps, Portillonnage disponibles; Unité : seconde(s), Hz(1/s), Phase (degré), Ratio(%)
Mesure automatique	36 réglages : Crête-à-crête, Max, Min, Amplitude, Haut, Bas, Moyenne, Moyenne du cycle, RMS, RMS du cycle, Zone, one du cycle, Surdépassement de montée,Surdépassement de descente, Pré-dépassement de montée, Pré-dépassement de descente, Fréquence, Période, Temps de montée, Temps de descente, Largeur+, Largeur-, Rapport cyclique, Impulsions+, Impulsions, Fronts d'impulsion +, Fronts d'impulsion-, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Mesure par curseurs	Ecart de tension entre les curseurs ( V ), écart de temps entre les curseurs ( T )
Compteur automatique	6 chiffres, plage comprise entre 2 Hz minimum et la largeur de bande nominale

Fonction du panneau de commande

Autoset	Configuration automatique à un seul bouton de tous les canaux pour le système vertical, horizontal et de déclenchement, avec Undo Autoset (Annuler le réglage automatique)
Enregistrer la configuration	20 réglages
Enregistrer la forme d'onde	24 réglages

Affichage

Ecran LCD TFT	Ecran LCD TFT WVGA couleur de 7 po
Résolution de l'affichage	800 pixels horizontaux × 480 verticaux (WVGA)
Interpolation	Sin(x)/x
Affichage de la forme d'onde	Points, vecteurs, persistance variable (16ms → 4s), persistance infinie

Vitesse de mise à jour de forme d'onde	80 000 formes d'onde par seconde, maximum
Graticule d'affichage	8 x 10 divisions
Mode d'affichage	YT, XT

Interface

Port USB	Port hôte USB 2.0 haut débit X1, port de périphérique USB 2.0 haut débit X1
Port Ethernet	Connecteur RJ-45, 10/100 Mbps avec HP Auto-MDIX(modèles 4 canaux)
BCN Go-NoGo	5 V max. / sortie à collecteur ouvert TTL 10 mA
Verrou de type Kensington	Encoche de sécurité sur le panneau arrière pour connexion à un verrou de type Kensignton.

Divers

Menu multilingue	Disponible
Environnement d'utilisation	Température : 0°C à 50°CHumidité relative : ≤ 80% à 40°Cou moins: ≤ 45% à 41°C ~ 50°C

Nous

déclarons que les produits ci-dessous

Satisfont les exigences énoncées dans la directive du conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique (2014/30/EU) et à la directive concernant les appareils à basse tension (2014/35/EU). Pour l'évaluation

concernant la compatibilité électromagnétique et la directive sur les équipements à basse tension, les normes suivantes ont été appliquées :

© CEM

EN 61326-1 :EN 61326-2-1 :	Equipement électrique pour effectuer des mesures, des contrôles et pour un usage en laboratoire — exigences CEM (2013)
Emissions conduites et rayonnéesEN 55011 : 2009+A1 : 2010		Décharge électrostatiqueEN 61000-4-2 : 2009
Harmoniques de courantEN 61000-3-2 : 2006+A1 : 2009+A2 : 2009		Immunité aux émissions rayonnéesEN 61000-4-3: 2006+A1: 2008+A2 : 2010
Fluctuations de tensionEN 61000-3-3: 2013		Transitoires électriques rapidesEN 61000-4-4: 2012
		Immunité contre les tensionsEN 61000-4-5: 2006
		Susceptibilité conduiteEN 61000-4-6 : 2014
		Champ magnétique de la fréquence d'alimentationEN 61000-4-8: 2010
		Baisses et interruptions de tensionEN 61000-4-11: 2004

© Sécurité

Directive sur l'équipement basse tension 2014/35/EU

Exigences relatives à la sécurité

EN 61010-1: 2010 (Troisième édition) ; EN 61010-2-030: 2010 (Première édition)
