GDS-1102B - équipements de mesure GW Instek - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Oscilloscope numérique 100 MHz, 2 canaux, 1 GSa/s, 8 bits de résolution
Utilisation	Idéal pour l'analyse de signaux électroniques, la recherche et le développement, l'éducation et la maintenance
Maintenance et réparation	Vérification régulière des connexions, nettoyage des contacts, mise à jour du firmware si nécessaire
Sécurité	Conforme aux normes de sécurité CE, utilisation recommandée avec des équipements de protection appropriés
Informations générales	Dimensions : 320 x 140 x 320 mm, poids : 3,5 kg, alimentation : 100-240 V AC

FOIRE AUX QUESTIONS - GDS-1102B GW Instek

Comment calibrer le GW Instek GDS-1102B ?

Pour calibrer le GW Instek GDS-1102B, accédez au menu de calibration dans les paramètres, suivez les instructions à l'écran pour ajuster les paramètres de mesure en utilisant une référence de signal connue.

Que faire si l'écran reste noir ?

Si l'écran reste noir, vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que l'interrupteur d'alimentation est en position ON.

Comment sauvegarder des données sur le GW Instek GDS-1102B ?

Pour sauvegarder des données, connectez une clé USB au port USB de l'appareil, puis accédez au menu de sauvegarde dans les options. Sélectionnez les données que vous souhaitez sauvegarder et suivez les instructions à l'écran.

Pourquoi les mesures affichées semblent incorrectes ?

Des mesures incorrectes peuvent être dues à un mauvais réglage de la sonde ou à un mauvais mode de fonctionnement. Vérifiez que la sonde est correctement calibrée et que le mode d'acquisition est approprié pour le signal mesuré.

Comment réinitialiser le GW Instek GDS-1102B aux paramètres d'usine ?

Pour réinitialiser l'appareil aux paramètres d'usine, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera tous les paramètres d'origine.

Comment mettre à jour le firmware du GW Instek GDS-1102B ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de GW Instek sur une clé USB, insérez-la dans l'appareil, puis accédez au menu de mise à jour du firmware et suivez les instructions.

Que faire si le signal d'entrée est trop faible ?

Si le signal d'entrée est trop faible, vérifiez les connexions de la sonde et assurez-vous que l'impédance de l'entrée est correctement réglée. Vous pouvez également essayer d'augmenter la sensibilité de la mesure.

Comment interpréter les résultats d'une mesure sur l'oscilloscope ?

Pour interpréter les résultats, examinez les formes d'onde affichées, vérifiez les valeurs de tension, de fréquence et de temps, et utilisez les outils de mesure intégrés pour analyser les données plus en détail.

Comment connecter le GW Instek GDS-1102B à un ordinateur ?

Pour connecter l'appareil à un ordinateur, utilisez un câble USB pour le relier à un port USB de votre ordinateur. Installez les pilotes nécessaires et utilisez le logiciel fourni pour la communication.

Quel type de sonde est compatible avec le GW Instek GDS-1102B ?

Le GW Instek GDS-1102B est compatible avec des sondes passives 1:1, 10:1, et 100:1. Assurez-vous de choisir une sonde adaptée à la plage de tension que vous souhaitez mesurer.

MODE D'EMPLOI GDS-1102B GW Instek

Guide de Démarrage Rapide

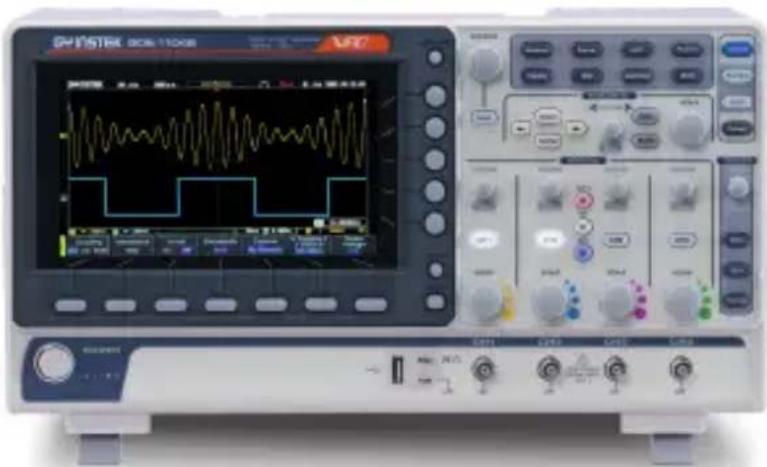

Oscilloscope à stockage numérique Série GDS-1000BCONSIGNES DE SECURITE Cette section contient les symboles de sécurité de base qui peuvent apparaître sur le manuel de l'utilisateur fourni sur CD ou sur l'instrument. Pour en savoir plus sur les instructions et précautions de sécurité, reportez-vous au chapitre Consignes de sécurité dans le manuel d'utilisation sur CD. Symboles de sécurité Ces symboles de sécurité peuvent figurer dans le guide de démarrage rapide ou apparaître sur l'appareil. Avertissement

Avertissement : signale des situations ou des

pratiques susceptibles d'entraîner des risques de blessure ou d'accident mortel. Attention Attention : signale des situations ou des pratiques susceptibles d'endommager l'instrument ou de provoquer d'autres dommages matériels.

Borne de conducteur de protection

Borne de masse (terre)

Ne jetez pas les équipements électroniques dans les ordures ménagères non sujettes au tri sélectif. Veuillez utiliser une installation de collecte séparée ou contacter le fournisseur auprès duquel vous avez acheté l'appareil.Cordon d'alimentation pour le Royaume-Uni En cas d'utilisation de l'instrument au Royaume-Uni, vérifiez que le cordon d'alimentation est conforme aux consignes de sécurité suivantes REMARQUE : le câble / l'appareil ne doivent être câblés que par une personne compétente.

AVERTISSEMENT : CET APPAREIL DOIT ETRE RELIE A LA

TERRE. IMPORTANT : les fils de ce câble utilisent le code de couleurs suivant : Vert/jaune : Terre

Bleu : Neutre Marron : Tension (phase) Etant donné que les couleurs des fils des principaux câbles secteur ne correspondent pas nécessairement à celles figurant sur la fiche mâle ou l'instrument, procédez comme suit : Le fil vert et jaune doit être branché sur la borne de terre, qui est indiquée par la lettre E, le symbole ou est de couleur verte ou vert et jaune. Le fil bleu doit être raccordé à la borne marquée de la lettre N ou de couleur bleue ou noire. Le fil marron doit être raccordé à la borne marquée de la lettre L ou P, ou de couleur marron ou rouge. En cas de doute, consultez la documentation de votre équipement ou contactez votre fournisseur. Le câble ou l'appareil doit être protégé par un fusible secteur HBC homologué d'une capacité suffisante : reportez-vous aux indications de capacité indiquées sur l'équipement et/ou dans la documentation. A titre indicatif, un câble de 0,75 mm

doit être protégé par un fusible de 3 A ou de 5 A. Les conducteurs de plus gros calibre nécessitent habituellement des fusibles de 13 A, suivant la méthode de branchement utilisée. Tout fil apparent émanant d'un câble, d'une prise ou d'une connexion branché dans une prise sous tension est extrêmement dangereux. Si un câble ou une prise est considéré comme dangereux, coupez l'alimentation secteur et retirez le câble, tous les fusibles et les ensembles de fusibles. Tous les câblages dangereux doivent être immédiatement détruits et remplacés conformément à la norme ci-dessus.MISE EN ROUTE Le chapitre Mise en route présente les principales caractéristiques, l'aspect externe et la procédure de configuration de l'oscilloscope. Principales caractéristiques Nom du modèle Largeur de bande de fréquences Canaux d'entrée GDS-1072B 70 MHz

• Les modèles sont disponibles à partir de 50 MHz jusqu'à 100 MHz.

• Fréquence d'échantillonnage en temps réel de 1GSa/s, max.

• Mémoire étendue : longueur d'enregistrement de 10 M de points.

• Taux de capture de forme d'onde de 50 000 formes d'onde par seconde.

• Sensibilité verticale : 1 mV / div → 10 V / div.

• App Remote Disk (modèles 4 canaux). Interface

• Port hôte USB : panneaux avant et arrière, pour les périphériques de stockage.• Port de périphérique USB : panneau arrière, pour la commande à distance ou l'impression.

• Sortie de compensation avec sonde, fréquence de sortie sélectionnable (1kHz ~ 200kHz).

• Port Ethernet (modèles 4 canaux).

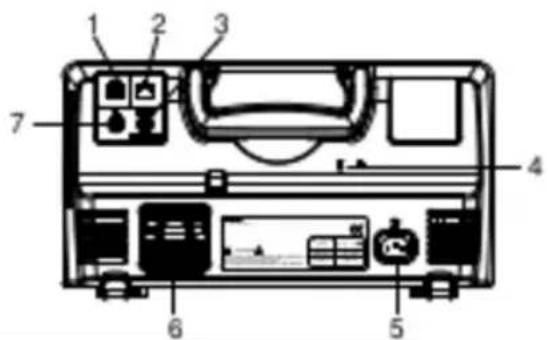

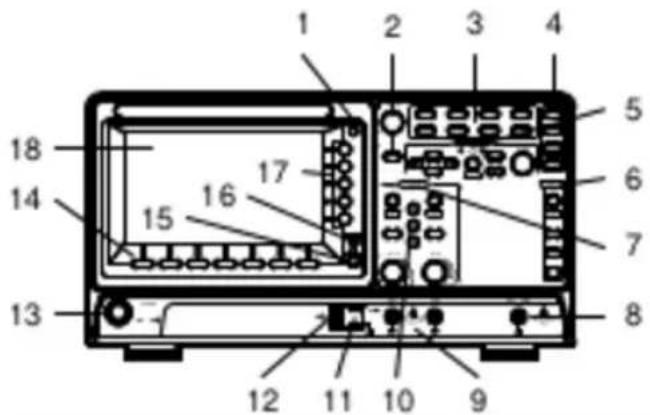

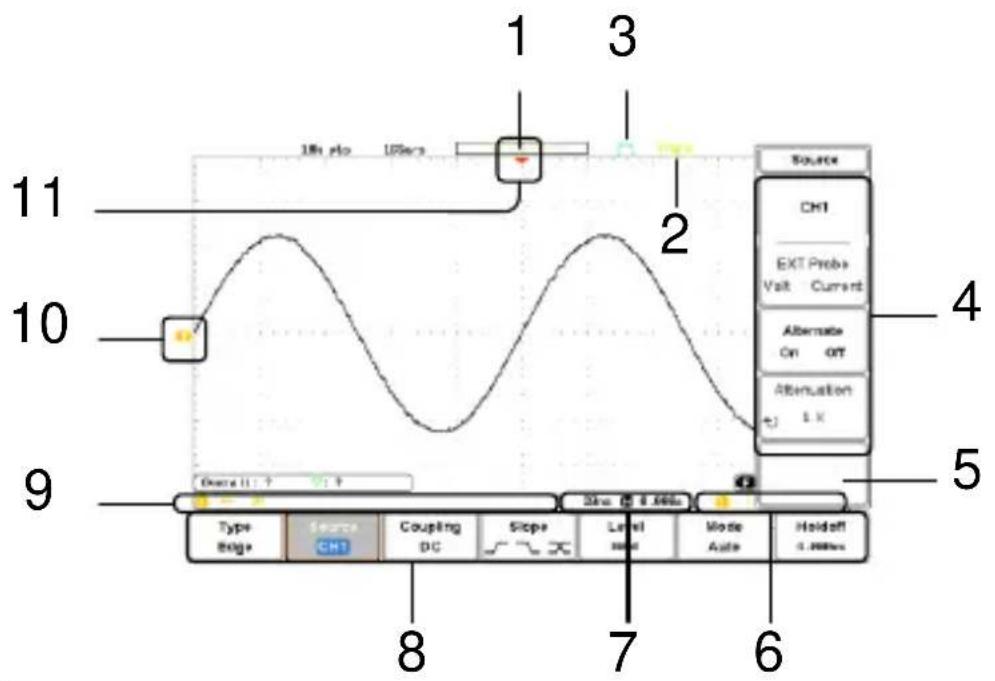

• Sortie d'étalonnagePrésentation de l'écran et du panneau Présentation de l'écran

2. Etat de déclenchement

3. Etat de l'acquisition

5. Fréquence de forme d'onde

6. Configuration du déclenchement

10. Indicateurs Canal / Référence / Math

11. Position horizontaleRéglage de l'oscilloscope

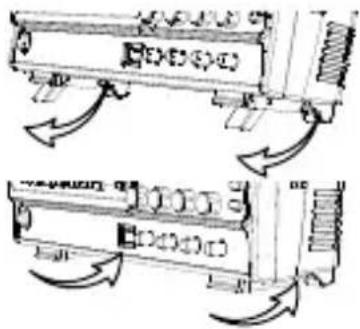

Cette section décrit comment régler correctement l'oscilloscope, y compris comment installer le support, les modules optionnels et compenser la sonde. Inclinaison du support Le GDS-1000B possède deux languettes réglables situées à l'avant qui peuvent être utilisées pour positionner l'instrument dans deux orientations prédéfinies.

1. Tirez les languettes vers l'extérieur pour

incliner l'oscilloscope vers l'arrière.

2. Enfoncez les languettes sous le boîtier pour

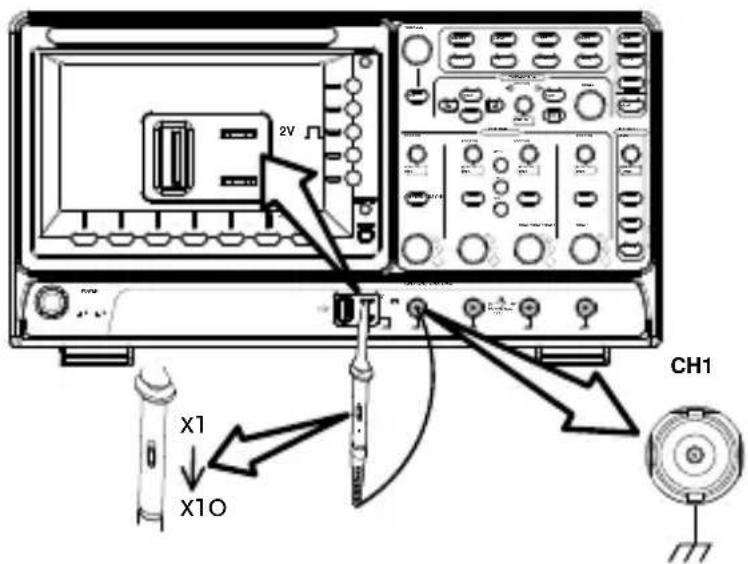

Compensation de la sonde Cette section décrit comment connecter un signal, régler l'échelle et compenser la sonde. Avant d'utiliser le GDS-1000B dans un nouvel environnement, exécutez les étapes ci-dessous pour vous assurer que l'appareil fonctionne à son plein potentiel.

1. Appuyez sur la touche

Default pour réinitialiser le système et rétablir les réglages d'usine.

2. Branchez la sonde à l'entrée du canal numéro 1 et à la sortie

4. Appuyez sur la touche

5. Une forme d'onde carrée s'affiche au centre de l'écran.

6. Appuyez sur la touche

Display et sélectionnez le type de forme d'onde vectorielle dans le menu inférieur.

7. Tournez le point de réglage de la sonde pour aplanir le bord de la

forme d'onde carrée.

8. Le réglage de l'oscilloscope est terminé. Vous pouvez commencer

à utiliser l'oscilloscope.Impédance d'entrée 1 MΩ / 16 pF Précision de gain c.c. 1mV : ±4% à pleine échelle >2mV : ±3% à pleine échelle Polarité Normale et inverse Tension d'entrée maximale 300Vrms, CAT I Plage de positions de décalage 1mV/div : ±1,25V 2mV/div→ 100 mV/div : ±2,5V 200mV/div → 10V/div : ±125V Traitement du signal +, -, ×, ÷, FFT, FFTrms, Expression définie par l'utilisateur

FFT : amplitude spectrale. Définir l'échelle verticale FFT sur RMS linéaire ou RMS dBV et la fenêtre FFT sur Rectangulaire, Hamming, Hanning ou Blackman-Harris. Déclenchement Source CH1 ,CH2, CH3*, CH4*, Ligne, EXT** *modèles à 4 canaux uniquement *modèles à 2 canaux uniquement Mode de déclenchement Auto (prend en charge le mode Roll (Défilement) pour 100 ms/div et plus lent), Normal, Single (Unique) Type de déclenchement Edge (Front d'impulsion), Pulse Width (Largeur d'impulsion), Vidéo, Pulse Runt (Impulsions Runt), Rise & Fall (Montée et Descente), Timeout (Délai expiré), Alternate (Alterner), Event-Delay (Temporisation par événement) (1 → 65 535 événements), Time- Delay (Durée : 4ns~10s) Plage de maintien 4ns → 10s Couplage c.a., c.c., Rejet LF, Rejet HF, Rejet de bruit Sensibilité 1 divDéclenchement externe Plage ±15 V Sensibilité c.c. → 100 MHz environ 100 mV Impédance d'entrée 1 MΩ±3% ~ 16 pF Horizontal Plage de bases de temps 5ns/div → 100 s/div (incréments de

1 - 2 - 5) ROLL (Défilement) :

100 ms/div → 100 s/div Prédéclenchement 10 div maximum Post-déclenchement 2 000 000 div maximum Précision ±50 ppm sur tout intervalle de temps ≥1 ms Fréquence d'échantillonnage en temps réel Maximum 1 Géch/s Longueur d'enregistrement Maximum 10 Mpts Mode d'acquisition Normal, Moyenne, Détection de crête, Unique Détection de crête 2 ns (typique) Average Sélectionnable de 2 à 256 Mode X-Y Entrée de l'axe des X Canal 1 ; Canal 3* *modèles à 4 canaux uniquement Entrée de l'axe des Y Canal 2 ; Canal 4* *modèles à 4 canaux uniquement Déphasage ±3° à 100 kHz Curseurs et mesures Curseurs Amplitude, Temps, Portillonnage disponibles; Unité : seconde(s), Hz(1/s), Phase (degré), Ratio(%) Mesure automatique 36 réglages : Crête-à-crête, Max, Min, Amplitude, Haut, Bas, Moyenne, Moyenne du cycle, RMS, RMS du cycle, Zone, one du cycle, Surdépassement de montée,Surdépassement de descente, Pré- dépassement de montée, Pré- dépassement de descente, Fréquence, Période, Temps de montée, Temps de descente, Largeur+, Largeur-, Rapport cyclique, Impulsions+, Impulsions, Fronts d'impulsion +, Fronts d'impulsion-, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase Mesure par curseurs Ecart de tension entre les curseurs (ΔV), écart de temps entre les curseurs (ΔT) Compteur automatique 6 chiffres, plage comprise entre 2 Hz minimum et la largeur de bande nominale Fonction du panneau de commande Autoset Configuration automatique à un seul bouton de tous les canaux pour le système vertical, horizontal et de déclenchement, avec Undo Autoset (Annuler le réglage automatique) Enregistrer la configuration 20 réglages Enregistrer la forme d'onde 24 réglages Affichage Ecran LCD TFT Ecran LCD TFT WVGA couleur de 7 po Résolution de l'affichage 800 pixels horizontaux × 480 verticaux (WVGA) Interpolation Sin(x)/x Affichage de la forme d'onde Points, vecteurs, persistance variable (16ms → 4s), persistance infinieDéclaration de conformité CE Nous déclarons que les produits ci-dessous GDS-1072B, GDS-1102B, GDS-1054B, GDS-1074B, GDS-1104B Satisfont les exigences énoncées dans la directive du conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique (2014/30/EU) et à la directive concernant les tension (2014/35/EU). Pour l'évaluation concernant la compatibilité électromagnétique et la directive sur les équipements à basse tension, les normes suivantes ont été appliquées : ◎ CEM EN 61326-1 : EN 61326-2-1 : Equipement électrique pour effectuer des mesures, des contrôles et pour un usage en laboratoire — exigences CEM (2013) Emissions conduites et rayonnées EN 55011 : 2009+A1 : 2010 Décharge électrostatique EN 61000-4-2 : 2009 Harmoniques de courant EN 61000-3-2 : 2006+A1 : 2009+A2 :

Immunité aux émissions rayonnées EN 61000-4-3: 2006+A1: 2008+A2 :

Fluctuations de tension EN 61000-3-3: 2013 Transitoires électriques rapides EN 61000-4-4: 2012

Immunité contre les tensions EN 61000-4-5: 2006

Susceptibilité conduite EN 61000-4-6 : 2014

Champ magnétique de la fréquence d'alimentation EN 61000-4-8: 2010

Baisses et interruptions de tension EN 61000-4-11: 2004 ◎ Sécurité Directive sur l'équipement basse tension 2014/35/EU Exigences relatives à la sécurité EN 61010-1: 2010 (Troisième édition) ; EN 61010-2-030: 2010 (Première édition) appareils à basse
