Caractéristiques Techniques	ASR-2100 est un générateur de signaux avec une fréquence de sortie allant jusqu'à 1 MHz.
Type de Signal	Signal sinusoïdal, carré et triangulaire.
Amplitude de Sortie	Jusqu'à 10 Vpp (valeur crête à crête).
Utilisation	Idéal pour les tests et la simulation de signaux dans les laboratoires d'électronique.
Interface Utilisateur	Panneau avant avec écran LCD pour une navigation facile.
Alimentation	Alimentation AC 100-240V, 50/60Hz.
Maintenance	Vérifier régulièrement les connexions et nettoyer le boîtier pour éviter l'accumulation de poussière.
Sécurité	Utiliser des câbles appropriés et respecter les normes de sécurité électrique lors de l'utilisation.
Informations Générales	Produit conçu pour une utilisation professionnelle, avec une garantie limitée du fabricant.

FOIRE AUX QUESTIONS - ASR-2100 GW Instek

Comment rallumer le GW Instek ASR-2100 après une coupure de courant ?

Pour rallumer le GW Instek ASR-2100, débranchez l'appareil, attendez quelques secondes puis rebranchez-le. Appuyez sur le bouton d'alimentation.

Que faire si l'écran du GW Instek ASR-2100 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et testé sur une autre prise.

Comment réinitialiser le GW Instek ASR-2100 aux paramètres d'usine ?

Accédez au menu de configuration, sélectionnez 'Réinitialisation' et confirmez votre choix pour restaurer les paramètres d'usine.

Pourquoi le GW Instek ASR-2100 ne produit-il pas de sortie ?

Vérifiez les connexions des câbles de sortie et assurez-vous que le mode de fonctionnement est correctement sélectionné. Vérifiez également si l'appareil est en mode de protection.

Comment calibrer le GW Instek ASR-2100 ?

Pour calibrer l'appareil, utilisez un multimètre de référence et suivez les instructions du manuel d'utilisateur pour ajuster les paramètres de sortie.

Le GW Instek ASR-2100 émet un signal d'alarme, que faire ?

Vérifiez les messages d'erreur affichés sur l'écran. L'appareil peut être en surcharge ou en surchauffe. Assurez-vous que les spécifications de charge sont respectées.

Comment mettre à jour le firmware du GW Instek ASR-2100 ?

Téléchargez la dernière version du firmware sur le site de GW Instek, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Quelle est la capacité maximale de sortie du GW Instek ASR-2100 ?

La capacité maximale de sortie du GW Instek ASR-2100 est de 2100 W. Assurez-vous de ne pas dépasser cette limite lors de l'utilisation.

Comment résoudre les problèmes de surchauffe avec le GW Instek ASR-2100 ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Réduisez la charge si nécessaire et laissez l'appareil refroidir avant de le réutiliser.

Où puis-je trouver le manuel d'utilisateur du GW Instek ASR-2100 ?

Le manuel d'utilisateur est disponible en téléchargement sur le site officiel de GW Instek dans la section de support.

MODE D'EMPLOI ASR-2100 GW Instek

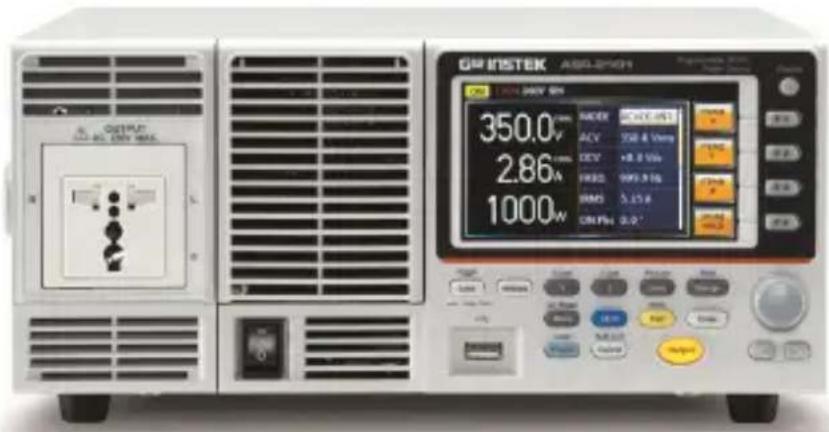

Source d'alimentation CA / CC programmable Série ASR-2000 Guide de Démarrage Rapide

Ce chapitre contient des instructions de sécurité importantes qu'il convient de respecter pour l'utilisation et le stockage du générateur de fonctions. Lisez-les avant toute utilisation pour assurer votre sécurité et maintenir le générateur de fonctions dans un état optimal. Symboles de sécurité Ces symboles de sécurité peuvent figurer dans le manuel ou apparaître sur l'appareil.

Avertissement: signale des situations ou des pratiques

susceptibles d'entraîner des risques de blessure ou d'accident mortel. Caution Attention : signale des situations ou des pratiques susceptibles d'endommager le produit ou de provoquer d'autres dommages matériels.

Ne jetez pas les équipements électroniques dans les ordures ménagères non sujettes au tri sélectif. Veuillez utiliser une installation de collecte séparée ou contacter le fournisseur auprès duquel vous avez acheté l'appareil.3 Cordon d'alimentation pour le Royaume-Uni En cas d'utilisation du générateur de fonctions au Royaume Uni, vérifiez que le cordon d'alimentation est conforme aux consignes de sécurité suivantes. REMARQUE : le câblage de ce cordon / cet appareil ne doit être effectué que par un technicien compétent.

AVERTISSEMENT : CET APPAREIL DOIT ETRE MIS A LA TERRE.

IMPORTANT : les fils de ce câble utilisent le code de couleurs suivant: Vert/Jaune: Terre

Bleu: Neutre Marron: Tension (Phase) Etant donné que les couleurs des fils des principaux câbles secteur ne correspondent pas nécessairement à celles figurant sur la fiche mâle ou l'instrument, procédez comme suit : Le fil vert et jaune doit être branché sur la borne de terre, qui est indiquée par la lettre E, le symbole ou est de couleur verte ou vert et jaune. Le fil bleu doit être raccordé à la borne marquée de la lettre N ou de couleur bleue ou noire. Le fil marron doit être raccordé à la borne marquée de la lettre L ou P, ou de couleur marron ou rouge. En cas de doute, consultez la documentation de votre équipement ou contactez votre fournisseur. Le câble ou l'appareil doit être protégé par un fusible secteur HBC homologué d'une capacité suffisante : reportez-vous aux indications de capacité indiquées sur l'équipement et/ou dans la documentation. A titre indicatif, un câble de 0,75 mm

doit être protégé par un fusible de 3 A ou de 5 A. Les conducteurs de plus gros calibre nécessitent habituellement des fusibles de 13 A, suivant la méthode de branchement utilisée. Tout fil apparent émanant d'un câble, d'une prise ou d'une connexion branché dans une prise sous tension est extrêmement dangereux. Si un câble ou une prise est considéré comme dangereux, coupez l'alimentation secteur et retirez le câble, tous les fusibles et les ensembles de fusibles. Tous les câblages dangereux doivent être immédiatement détruits et remplacés conformément à la norme ci-dessus.4 DÉ MARRAGE Caractéristiques principales Performances

• La tension de sortie maximale est de 350 Veff.

• La tension de sortie CC maximale est de 500 V CC.

• La fréquence de sortie maximale en mode CA est de 999,9 Hz.

• Application de forme d'onde CA + CC prise en charge

• Puissance de sortie CC pleine capacité.

• La distorsion harmonique totale de la tension de sortie est inférieure à 0,5% à toutes les fréquences.

• Le facteur de crête a atteint 4 fois. Caractéristiques

• Inclut les formes d'onde de sortie sinusoïdale, carrée, triangulaire, arbitraire et CC

• Limiteur de tension, fréquence et courant variable

• Capacité d'analyse de tension et de courant harmonique

• Capacité de mesure excellente et riche en fonctionnalités

• Fonction de séquence et de simulation

• Amplification d'entrée externe

• Sortie synchronisée de ligne AC

• Fonction de mémoire prédéfinie

• Fonction de protection OCP, OPP et OTP Interface

• Interface LAN, hôte USB et périphérique USB intégrée

• E/ S de contrôle externe

• Entrée de signal externe

• Option d'usine RS232 et interface GPIB8 Mise sous tension

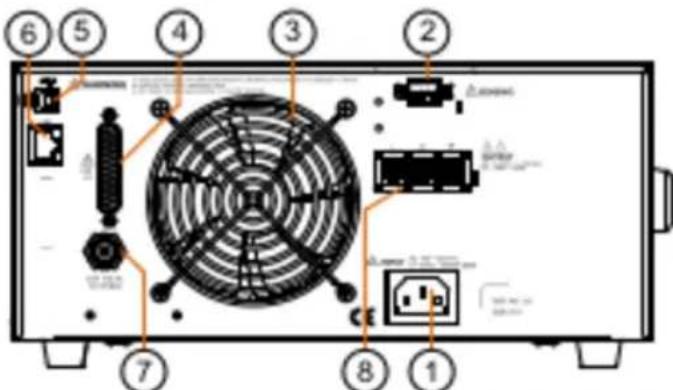

1. Branchez le cordon d'alimentation à la prise du panneau arrière.

2. Appuyez sur l'interrupteur ALIMENTATION pour

mettre sous tension.

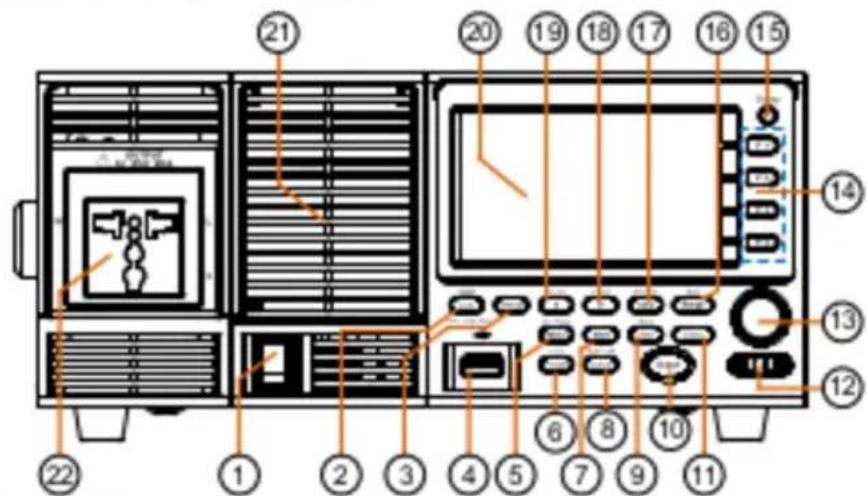

Remarque L'alimentation prend environ 15 secondes pour s'allumer et s'éteindre complètement. Ne mettez pas l'appareil sous et hors tension rapidement. Utilisation de l'instrument Contexte Les alimentations CA ASR-2000 utilisent généralement la molette de défilement, les touches fléchées et les touches Entrée pour modifier les valeurs numériques ou pour sélectionner les options de menu. La navigation dans les menus s'effectue à l'aide des touches de menu et des touches de fonction du panneau avant. Sélectionner des éléments de menu

1. Tournez la molette pour sélectionner les

paramètres dans les menus et les listes. Le paramètre sélectionné sera surligné en orange. La molette de défilement est également utilisée pour augmenter / diminuer les valeurs de réglage.

2. Appuyez sur la touche Entrée pour modifier

le paramètre ou pour accéder au menu sélectionné.

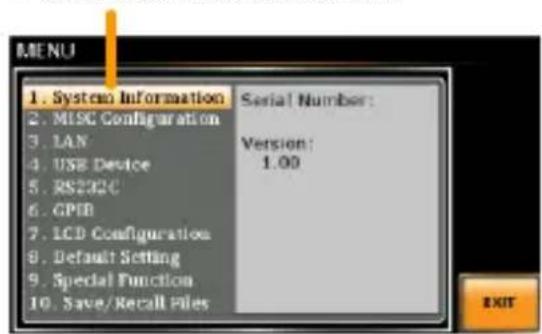

Example Voici un exemple de la liste des menus qui apparaît lorsque vous appuyez sur la touche Menu.9

Paramètre sélectionné

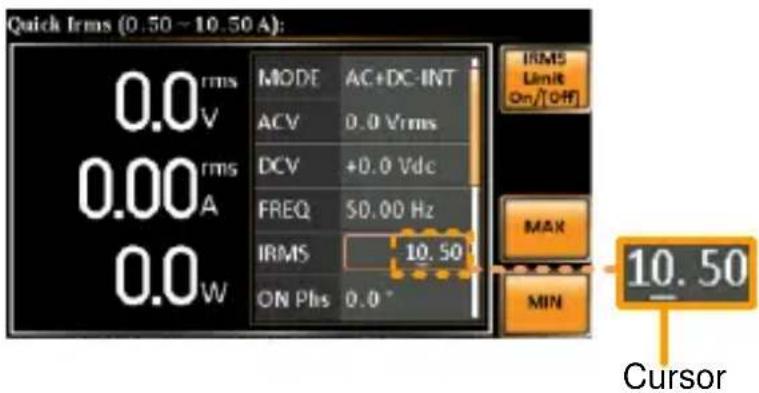

Utilisation des touches fléchées et de la molette de défilement Utilisez les touches fléchées pour sélectionner une puissance numérique, puis utilisez la molette de défilement pour modifier la valeur en fonction de cette puissance.

1. Utilisez les touches fléchées pour déplacer le

curseur sur le chiffre de la valeur souhaitée.

2. Tournez la molette pour modifier la valeur en

fonction de la résolution du chiffre sélectionné.

3. Appuyez sur la touche Entrée pour modifier le

paramètre ou pour accéder au menu sélectionné. Répétez les étapes ci-dessus pour tous les chiffres pertinents.

4. Appuyez sur la touche Entrée pour confirmer

Remarque Par défaut, le curseur commence au chiffre de valeur le plus bas.10 SPÉCIFICATIONS Les spécifications s'appliquent lorsque le ASR-2000 est sous tension pendant au moins 30 minutes. Valeurs nominales d'entrée (CA rms) Tension d'entrée nominale 100 Vca à 240 Vca Plage de tension d'entrée 90 Vca à 264 Vca Phase Monophasé, deux fils Fréquence d'entrée nominale 50 Hz à 60 Hz Plage de fréquence d'entrée 47 Hz à 63 Hz Max. consommation d'énergie 800 VA ou moins Facteur de puissance

100Vac 0,95 (typique) 200Vac 0,90 (typique) Max. courant d'entrée 100Vac 8 A 200Vac 4 A

Pour une tension de sortie de 100 V / 200V (plage 100V/ 200V), un courant maximum et un facteur de puissance de charge de 1. Valeurs nominales de sortie en mode CA (CArms) Tension Plage de réglage

0,0 V à 175,0 V / 0,0 V à 350,0 V Définition de la résolution 0,1 V Précision

± (0,5% du réglage + 0,6 V / 1,2 V) Phase de sortie Monophasé, deux fils Courant maximum

Courant de crête maximum

Facteur de puissance de charge 0 à 1 (phase avant ou phase retardée) La capacité de puissance 500 VA

Fréquence Plage de réglage Mode CA: 40,00 Hz à 999,9 Hz, Mode CA + CC: 1,00 Hz à 999,9 Hz11 Définition de la résolution 0,01 Hz (1,00 à 99,99 Hz), 0,1 Hz (100,0 à 999,9 Hz) Précision Pour 45 Hz à 65 Hz: 0,01% de réglage Pour 40 Hz à 999,9 Hz: 0,02% de réglage Stabilité

± 0,005% Phase marche/ arrêt de sortie 0,0° à 359,9° variable (résolution de réglage 0,1°) Décalage CC

Dans ± 20 mV (typique)

Pour une tension de sortie de 17,5 V à 175 V / 35 V à 350 V, onde sinusoïdale, une fréquence de sortie de 45 Hz à 65 Hz, sans charge, réglage de la tension CC 0 V (mode CA + CC) et 23° C ± 5° C .

Pour une tension de sortie de 1 V à 100 V / 2 V à 200 V. Limité par la capacité de puissance avec une tension de sortie de 100 V à 175 V / 200 V à 350 V.

En ce qui concerne la charge du redresseur à l'entrée du condensateur. Limité par le courant maximum.

Pour 45 Hz à 65 Hz, la tension de sortie nominale, la charge à vide et la charge résistive pour le courant maximal et la température de fonctionnement.

Réglez sur 0 V pour le mode AC et la tension de sortie.

Pour d'autres spécifications détaillées sur la le ASR-2000, veuillez vous référer au manuel d'utilisation ASR-2000.12 Déclaration de conformité CE Nous déclarons que les produits ci-dessous

ASR-2050, ASR-2100, ASR-2050R, ASR-2100R

satisfont les exigences énoncées dans la directive du conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité électromagnétique (2014/30/EU) et à la directive concernant les appareils à basse tension (2014/35/EU). Pour l'évaluation concernant la compatibilité électromagnétique et la directive sur les équipements à basse tension, les normes suivantes ont été appliquées: ◎ CEM EN 61326-1 : EN 61326-2-1: EN 61326-2-2: Equipement électrique pour effectuer des mesures, des contrôles et pour un usage en laboratoire — exigences CEM (2013) Emissions conduites et rayonnées EN 55011: 2016+A1: 2017 Class A Transitoires électriques rapides EN 61000-4-4: 2012 Harmoniques de courant EN 61000-3-2: 2014 Immunité contre les tensions EN 61000-4-5: 2014+A1: 2017 Fluctuations de tension EN 61000-3-3: 2013 Susceptibilité conduite EN 61000-4-6: 2014 Décharge électrostatique EN 61000-4-2: 2009 Champ magnétique de la fréquence d'alimentation EN 61000-4-8: 2010 Immunité aux émissions rayonnées EN 61000-4-3: 2006+A2: 2010 Baisses et interruptions de tension g EN 61000-4-11: 2004+A1: 2017 ◎Sécurité Directive sur l'équipement basse tension 2014/35/EU Exigences relatives à la sécurité EN 61010-1: 2010
