AFG-2005 - Générateur VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur de fonction arbitraire
Marque	VOLTCRAFT
Modèle	AFG-2005
Dimensions (L x H x P)	266 x 107 x 293 mm
Poids	2,5 kg env.
Alimentation	AC 100-240 V, 50-60 Hz
Consommation	25 VA max.
Gamme de fréquences	0,1 Hz à 5 MHz (sinus/rectangulaire)
Amplitude de sortie	1 mVpp à 10 Vpp (sous 50 Ω)
Formes de signaux	Sinusoïdal, rectangulaire, rampe, bruit, arbitraire (ARB)
Taux d'échantillonnage ARB	20 MSa/s
Résolution de fréquence	0,1 Hz
Écran	LCD 3,5", 3 couleurs
Interface	USB (périphérique)
Impédance de sortie	50 Ω (fixe), 300 kΩ (sortie désactivée)
Protection	Protégé contre les courts-circuits ; relais de surcharge
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	≤ 80 % (0-40 °C)
Température de stockage	-10 à 70 °C
Accessoires fournis	1x câble GTL-101, 1x guide rapide, 1x CD (manuel + logiciel), 1x câble d'alimentation
Catégorie d'installation	CAT II
Altitude maximale	2000 m

FOIRE AUX QUESTIONS - AFG-2005 VOLTCRAFT

Comment régler la fréquence sur le VOLTCRAFT AFG-2005 ?

Appuyez sur FREQ, utilisez le clavier numérique ou la molette de défilement pour entrer la valeur, puis validez avec une touche d'unité (Hz, kHz, MHz).

Quels types de signaux peut générer l'AFG-2005 ?

Il génère des signaux sinusoïdaux, rectangulaires, en rampe, bruit et des formes arbitraires (ARB) jusqu'à 5 MHz.

Comment enregistrer une forme d'onde dans la mémoire ?

Appuyez sur Shift>Save/Recall, sélectionnez Save, choisissez un numéro de fichier (0-9) avec la molette, puis appuyez sur Enter.

Quelle est l'impédance de sortie de l'appareil ?

L'impédance de sortie est de 50 Ω typique. Elle peut être commutée sur High-Z via la touche High Z.

Puis-je utiliser l'AFG-2005 avec un ordinateur ?

Oui, grâce au port USB de type B à l'arrière. Vous pouvez connecter l'appareil à un PC pour une commande à distance et l'édition de formes ARB via le logiciel fourni.

Comment régler le cycle de travail (duty cycle) sur un signal rectangulaire ?

Après avoir sélectionné le signal rectangulaire (FUNC > Rectangle), appuyez sur DUTY, entrez la valeur en pourcentage (1% à 99%) avec le clavier ou la molette, puis validez avec la touche %.

Que faire si l'écran n'affiche rien ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation à l'arrière est sur On. Si le problème persiste, consultez la section de dépannage du manuel.

Comment nettoyer l'appareil ?

Débranchez d'abord le câble d'alimentation. Utilisez un chiffon propre légèrement humide (eau + détergent doux). N'utilisez jamais de produits chimiques comme le benzène ou l'acétone.

Quel fusible utiliser pour l'AFG-2005 ?

Le fusible est de type F1A/250 V. Seul un technicien qualifié doit le remplacer. Débranchez toujours l'appareil avant toute intervention.

L'appareil est-il protégé contre les surcharges ?

Oui, la sortie principale est protégée contre les courts-circuits. En cas de surcharge, un relais désactive automatiquement la sortie. L'appareil dispose également d'une protection contre les décharges électrostatiques.

MODE D'EMPLOI AFG-2005 VOLTCRAFT

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 03/14

Générateur de fonction arbitraire AFG-2005

Code : 123760

Les appareils électriques et électroniques usages (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'elat du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-14/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Consignes de sécurité

Ce chapitre contient d'importantes consignes en matière de sécurité qu'il convient de suivre attentivement pour le fonctionnement et le stockage du générateur de fonction. Lisez les instructions suivantes avant toute opération afin de garantir votre sécurité et de préserver le générateur de fonction dans des conditions optimales.

Symboles de sécurité

Ces symboles peuvent apparaître sur cette notice ou sur l'appareil.

Attention : identifie des conditions ou des actions pouvant entraîner des blessures ou la mort.

Avertissement : identifie des conditions ou des actions pouvant occasionner des dommages sur le générateur de fonction ou d'autres objets.

DANGER Haute tension

Attention : informations à respecter impérativement

Connexion pour conducteur de terre

Potentiel de terre

DANGER Surface brûlante

Double isolation

Caractéristiques du signal sinusoidal

Distorsion harmonique -55 dBc DC - 200 kHz, ampl. > 0,1 Vpp

-50 dBc 200 kHz - 1 MHz, ampl. > 0,1 Vpp

-35 dBc 1 MHz - 5 MHz, ampl. > 0.1 Vpp

-30 dBc 5 MHz \~ 25 MHz, ampl. > 0.1 Vpp

Caractéristiques du signal rectangulaire

Temps de montée/chute ≤ 25 ns sur la sortie maximale (sous une charge de 50 Ω)

Dépassement < 5%

Asymétrie 1% de la période + 1 ns

Cycle de fonctionnement variable 1,0% à 99,0% ≤ 100 kHz

20,0% à 80,0% ≤ 5 MHz

40,0% à 60,0% ≤ 10 MHz

50% ≤ 25 MHz

Caractéristiques de rampe

Linéarité < 0,1% de la sortie de crête

Symétrie variable 0 à 100% (résolution de 0,1%)

Enregistrer/rappeler 10 groupes de mémoires configurés (emplacements 0 à 9 uniquement pour le statut de l'appareil, emplacements 10 à 19 uniquement pour les données ARB)

Interface USB (périphérique)

Écran LCD

Caractéristiques générales

Source d'alimentation

Consommation de courant

Environnement de travail

AC 100 à 240 V, 50 à 60 Hz

25 VA (max.)

Température de référence correspondant aux caractéristiques :

18 à 28°C

Température de fonctionnement : 0 à 40°C

Humidité relative : ≤ 80%, 0 à 40°C ; ≤ 70%, 35 à 40°C

Catégorie d'installation : CAT II

2000 mètres

Altitude de fonctionnement

Température de stockage

Dimensions (l x h x p)

Poids

Accessoires

-10 à 70°C, humidité : ≤ 70%

266 x 107 x 293 mm

2,5 kg env.

1x GTL-101

1x guide de démarrage rapide

1x CD (manuel d'utilisation + logiciel)

1x câble d'alimentation

Caractéristiques techniques

Ces caractéristiques s'appliquent lorsque le générateur de fonction est allumé pendant au moins 30 minutes sous une température comprise entre 20 et 30°C.

Formes de signaux Sinusoïdal, rectangulaire, rampe, bruit, ARB

Fonctions arbitraires

Taux d'échantillonnage 20 MSa/s

Taux de répétition 10 MHz

Longueur de la forme du signal 4 kpts

Résolution d'amplitude 10 bits

Mémoire non volatile 4 kpts

Caractéristiques de fréquence

Sinus, rectangulaire 0,1 Hz à 5 MHz

Triangle, rampe 1MHz

Résolution 0,1 Hz

Stabilité ±20 ppm, ±1 ppm/an

Tolérance ≤1 mHz

Caractéristiques de sortie

Amplitude

Catégorisation

1 mVpp à 10 Vpp (sous 50 Ω)

2 mVpp à 20 Vpp (circuit ouvert)

1 mVpp à 5 Vpp (sous 50 Ω) pour 20 MHz à

25 MHz

2 mVpp à 10 Vpp (circuit ouvert) pour 20 MHz

à 25 MHz

Précision

Résolution

Planéité

± 2% sur le réglage ±1 mVpp (sur 1 kHz)

1 mV ou 3 chiffres

± 1% (0,1dB) ≤100kHz

± 3% (0,3 dB) ≤5MHz

± 5% (0,4 dB) ≤12MHz

±20%(2dB) ≤20MHz

(Signal sinusoidal relatif à 1 kHz)

Unités Vpp, Vrms, dBm

Offset

Catégorisation

± 5 Vpk ac+dc (sous 50 Ω)

± 10 Vpk ac+dc (circuit ouvert)

± 2,5 Vpk ac+dc (sous 50 Ω) pour 20 à

25 MHz

± 5 Vpk ac+dc (circuit ouvert) pour 20 à

25 MHz

Précision

Forme du signal de sortie

Impédance

2% de réglage + 5 mV + 0,5% d'amplitude

50 Ω typ. (fixe)

300 kΩ (sortie désactivée)

Sortie SYNC

Protection

Protégée contre les courts-circuits

Le relais de surcharge désactive

automatiquement la sortie principale

Niveau

Impédance

Temps de montée/chute

Compatible TTL sous > 1kΩ

50 Ω nominale

≤ 25 ns

Instructions de sécurité

Instructions générales

CAUTION

- Ne placez pas d'objets lourds sur l'appareil.

- Ne placez pas d'objets inflammables sur l'appareil.

- Évitez tout impact violent ou toute manipulation brutale pouvant endommager le générateur de fonction.

- Évitez les décharges d'électricité statique sur ou à proximité du générateur de fonction.

- N'utilisez que des connecteurs homologues, pas de câbles dénudés, pour les terminaux.

- L'appareil ne peut être démonté que par un technicien qualifié.

- Cet instrument appartient à la catégorie de mesure II. Il est conçu pour des mesures réalisées sur des circuits directement reliés à une installation basse tension.

Alimentation

WARNING

Tension d'entrée AC : 100 à 240 V/AC, 50 à 60 Hz

- Branchez le conducteur de terre du câble d'alimentation AC sur une prise de terre afin d'éviter toute décharge électrique.

Fusible

WARNING

- Type de fusible : F1A/250 V

Seuls des techniciens qualifiés peuvent remplacer le fusible.

Afin de garantir une protection contre l'incendie, veuillez uniquement remplacer le fusible avec un autre du même type et de même catégorie. Débranchez le câble d'alimentation ainsi que tous les conducteurs d'essai avant de remplacer le fusible.

- Assurez vous que la cause de la rupture du fusible est bien résolue avant de le remplacer.

Nettoyage du générateur de fonction

- Veuillez débrancher le câble d'alimentation avant de nettoyer le générateur de fonction.

- Utilisez un chiffon propre légèrement humidifié à l'aide d'un mélange de détergent doux et d'eau. Ne faltes couler aucun liquide dans le générateur de fonction.

- N'utilisez aucun produit chimique contenant des éléments acides tels que le benzène, le toluène, le xylène, et l'acétone.

Environnement de travail

- Lieu : en intérieur, pas d'exposition directe au soleil, endroit non poussièreux, pollution presque non conductrice (voir ci-dessous), éviter les champs magnétiques élevés.

- Humidité relative : < 80%

- Altitude : < 2000

- Température : de 0 à 40°C

- Cet appareil dispose d'un degré de pollution 2 : il ne génère normalement que de la pollution non conductrice. Il est toutefois possible de voir apparaître occasionnellement une conductivité temporaire due à la condensation. La pollution est définie ici comme une «introduction de matière étrangère solide, liquide ou gazeuse (gaz ionisé) pouvant entraîner une réduction de la force diélectrique ou de la résistance à la surface».

Environnement de stockage

• Lieu : en intérieur
• Humidité relative : < 70%
• Température : de -10 à 70°C

Démarrage

Ce chapitre présente les principales caractéristiques du générateur de fonction, son aspect extérieur ainsi qu'un résumé des instructions relatives aux fonctions de base.

Caractéristiques principales

Nom du modèle AFG-2005

Gamme de fréquences 0,1 Hz à 5 MHz

Forme du signal de sortie Sinus, rectangulaire, rampe, bruit, arbitraire

Plage d'amplitude 0,1 Hz à 20 MHz

1 mVpp à 10 Vpp (sous 50 Ω)

2 mVpp à 20 Vpp (circuit ouvert)

20 MHz à 25 MHz

1 mVpp à 10 Vpp (sous 50 Ω)

2 mVpp à 10 Vpp (circuit ouvert)

Offset variable Oui

Fonction variable Oui

Sortie SYNC (TTL) Oui

Enregistrer/rappeler Oui

Opération de balayage Non

AM Non

FM Non

FSK Non

Compteur de fréquence Non

ARB Oui

Interface USB Oui

Performances

• Technologie DDS utilisant un réseau de portes programmables pour une forme de signal à la résolution élevée.
• Série de signaux de sortie 25 MHz DDS (Direct Digital Synthesis)
• Résolution 0.1 Hz
• Capacité de signal arbitraire en pleine fonction
• Taux d'échantillonnage de 20 MSa/s
• Taux de répétition de 10 MHz
• Longueur du signal 4 kPt
• Résolution d'amplitude 10 bits
• 10 mémoires de formes de signal 4k

Spécificités

• Sinus, rectangulaire, rampe, bruit
• Modulation Int/Ext AM, FM, FSK
• Modulation/balayage du signal de sortie
• Enregistrement/rappel de 10 groupes de mémoires configurés
• Protection contre la surcharge au niveau des sorties
• Possibilité d'éditer l'ARB (forme du signal arbitraire) via un logiciel PC

Enregistrer/rappeler

Enregistrer

Exemple : Enregistrer la forme du signal dans la mémoire.

1. Appuyez sur Shift>Save/Recall>sélectionnez Save
2. Faites toumer la molette de défilement>sélectionnez un numéro de fichier>Enter

Rappeler

Exemple : Rappeler la forme du signal à partir de la mémoire.
1. Appuyez sur Shift>Save/Recall>sélectionnez Recall
2. Faites toumer la molette de défilement>sélectionnez un numéro de fichier>Enter

Sélection d'une forme de signal

Sinus

Exemple : Sinus, 10 kHz, 1 Vpp, 2 Vdc

Sortie 1. Appuyez sur FUNC>sélectionnez le signal sinusoidal
MAIN 2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>1>Vpp
4. Appuyez sur OFST>2>Vpp
5. Appuyez sur OUTPUT

Rectangulaire

Exemple : Rectangle, 10 kHz, 3 Vpp, cycle de fonctionnement de 75%

Sortie 1. Appuyez sur FUNC>sélectionnez le signal rectangulaire
MAIN 2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>3>Vpp
4. Appuyez sur DUTY>7>5>%
5. Appuyez sur OUTPUT

Rampe

Exemple : Rampe, 10 kHz, 3 Vpp, symétrie 25%

Sortie 1. Appuyez sur FUNC>sélectionnez le signal rampe
MAN 2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>3>Vpp
4. Appuyez sur DUTY>2>5>%
5. Appuyez sur OUTPUT

ARB

Sortie 1. Appuyez sur FUNC>sélectionnez le signal ARB
MAIN 2. Appuyez sur FREQ>1>0>kHz
3. Appuyez sur AMPL>1>Vpp
4. Appuyez sur Point>0>Enter
5. Appuyez sur Value>5>1>1>Enter (amplitude +511)
6. Appuyez sur Point>1>Enter
7. Appuyez sur Value>+/->5>1>1>Enter (amplitude -511)
8. Appuyez sur OUTPUT

Interfaces

• Interface USB en tant qu'interface standard
• Écran LCD 3,5»

Vue d'ensemble de l'appareil

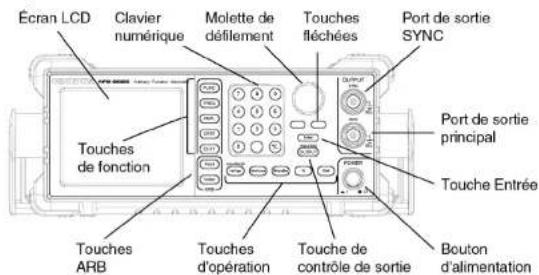

Façade avant

Écran LCD Clavier numérique Molette de défilement Touches fléchées Port de sortie SYNC Touches de fonction Port de sortie principal Touches ARB Touches d'opération Touches de contrôle de sortie Touches Entrée Beuton d'alimentation

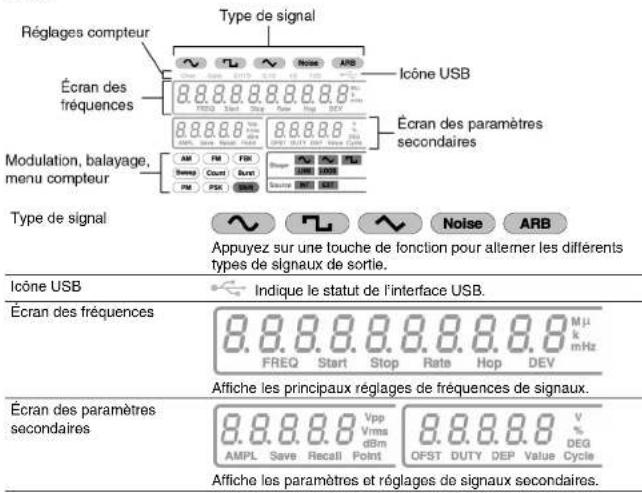

Écran LCD 3,5", 3 couleurs

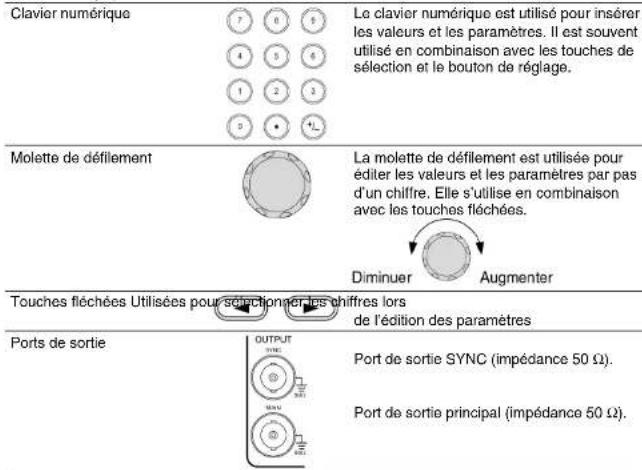

Clavier numérique Lo clavier numérique est utilisé pour insérer les valeurs et les paramètres. Il est souvent utilisé en combinaison avec les touches de sélection et le bouton de réglage. Molette de défillement La molette de défillement est utilisée pour éditer les valeurs et les paramètres par pas d'un chiffre. Elle s'utilise en combinaison avec les touches fléchées. Diminuer Augmenter Touches fléchées Utilisées pour sélectionner les chiffres lors de l'édition des paramètres Ports de sortie OUTPUT PORT de sortie SYNC (impédance 50 Ω). PORT de sortie principal (impédance 50 Ω).

Touche Entrée Utilisée pour valider les valeurs d'entrée.
Bouton d'alimentation	[GH6C]	Fait basculer l'appareil sur On/Off.
Touche de contrôle de sortie	OUTPUT	Active/désactive la sortie.
Impédance de sortie	High Y500	Fait basculer l'impédance de sortie entre 50 Ω et High-Z.
Touches d'opération		Sélectionne l'unité Hz ou Vpp.
	Save/Recall	Enregistre ou rappelle la forme du signal à partir de la mémoire.
		Sélectionne l'unité kHz ou Vrms.
		Sélectionne l'unité MHz ou dBm.
		Sélectionne l'unité en %.
		La touche Shift est utilisée pour sélectionner les fonctions secondaires sur les touches d'opération.
Touches d'édition de l'ARB		Touches d'édition de la forme du signal arbitraire.La touche «Point» permet de régler le nombre de points ARB.La touche «Value» permet de régler la valeur d'amplitude du point sélectionné.
Touches de fonction		La touche FUNC est utilisée pour sélectionner le type de signal de sortie : sinus, rectangulaire, rampe, bruit, ARB.
		Règle la fréquence du signal sélectionné
		Règle l'amplitude du signal sélectionné.
		Règle l'offset DC pour le signal sélectionné.
		La touche DUTY permet de régler le cycle de fonctionnement pour les signaux rampe et rectangulaires.

Façade arrière

WARNING Prise d'alimentation Port USB de type B

Port USB de type B Le port USB de type B est utilisé pour relier

le générateur de fonction à un PC pour une commande à distance. Entrée d'alimentation 100 à 240 V/AC 50 à 60 Hz AC 100-240V~ 50 Hz 25mA

Écran

Réglages compteur Écran des fréquences Modulation, balayage, menu compteur Type de signal Icône USB Écran des fréquences Écran des paramètres secondaires Type de signal Appuyez sur une touche de fonction pour alterner les différents types de slignaux de sortie. Indique le statut de l'interface USB. 8.8.8.8.8.8.8.8.8.8 Mµ FREQ Start Stop Rate Hop DEV Affiche les principaux réglages de fréquences de signaux. 8.8.8.8 Vpp Vrms V deg AMPL Save Recall Point QFST DUTY DEP Value Cycle Affiche les paramètres et réglages de signaux secondaires.
