DSP-3010 - Appareil de mesure électrique VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Marque	Voltcraft
Modèle	DSP-3010
Type de produit	Alimentation de laboratoire à courant continu
Tension de sortie	0 – 30 V CC
Courant de sortie	0 – 10 A
Sortie USB	Oui, 5 V / 2.1 A
Alimentation secteur	230 V / 50 Hz, prise avec terre
Classe de protection	I
Affichage	Numérique (volt/ampère)
Réglages	Tension et courant variables
Douilles de sortie	4 mm de sécurité, rouge (+), noir (-)
Prise de terre	Oui, raccordée à la mise à la terre
Ventilation	Par fentes d'aération – ne pas couvrir
Température d'utilisation	0 °C à 40 °C
Humidité ambiante	< 80 % HR (sans condensation)
Nettoyage	Chiffon non pelucheux, antistatique, légèrement humidifié
Fusible	Type et calibre spécifiés dans la notice détaillée
Utilisation prévue	Intérieur sec uniquement
Homologation	CE
Accessoires fournis	Cordon d'alimentation, câbles de mesure (selon version)

FOIRE AUX QUESTIONS - DSP-3010 VOLTCRAFT

Comment brancher l’appareil ?

Branchez le cordon d’alimentation fourni sur la borne au dos de l’appareil, puis sur une prise secteur reliée à la terre. Allumez l’interrupteur (I/0). Après initialisation, connectez les câbles de mesure aux douilles CC (rouge = positif, noir = négatif).

Quels sont les risques électriques ?

Les tensions supérieures à 25 V CA ou 35 V CC présentent un risque d’électrocution mortelle. Ne jamais ouvrir l’appareil, ne pas utiliser dans des environnements humides ou explosifs. Débranchez toujours avant nettoyage.

Puis-je ouvrir l’appareil ?

Non, l’ouverture expose à des pièces sous tension et présente un danger de mort. Aucune pièce réparable par l’utilisateur ne se trouve à l’intérieur. Contactez un technicien spécialisé.

Comment nettoyer l’appareil ?

Utilisez un chiffon propre, non pelucheux, antistatique et légèrement humidifié. N’utilisez jamais de produits abrasifs, d’alcool ou d’essence. Débranchez tous les câbles avant nettoyage.

Que faire si l’appareil ne s’allume pas ?

Vérifiez le branchement secteur et le fusible. Remplacez un fusible défectueux uniquement par un modèle identique (même type et calibre). Si le problème persiste, contactez le service client.

Quelle est la tension maximale de sortie ?

La tension de sortie réglable va de 0 à 30 V CC en continu, avec un courant maximal de 10 A.

Puis-je utiliser l’appareil en extérieur ?

Non, l’appareil est réservé à une utilisation en intérieur sec. L’humidité, la pluie ou les gaz inflammables présentent des risques d’électrocution ou d’incendie.

Comment remplacer un fusible ?

Débranchez l’appareil du secteur. Localisez le porte-fusible (souvent près de la prise d’alimentation). Remplacez uniquement par un fusible de même type et calibre indiqué dans la notice. Ne jamais pontier le fusible.

L’appareil dispose-t-il d’une sortie USB ?

Oui, une sortie USB indépendante (5 V / 2.1 A) est disponible pour charger des appareils mobiles, en plus des sorties CC principales.

Quelle différence entre les modèles DSP-3005, DSP-3010 et DSP-6010 ?

Les modèles se distinguent par leurs caractéristiques de sortie : DSP-3005 = 30 V / 5 A, DSP-3010 = 30 V / 10 A, DSP-6010 = 60 V / 10 A. Vérifiez vos besoins en tension et courant.

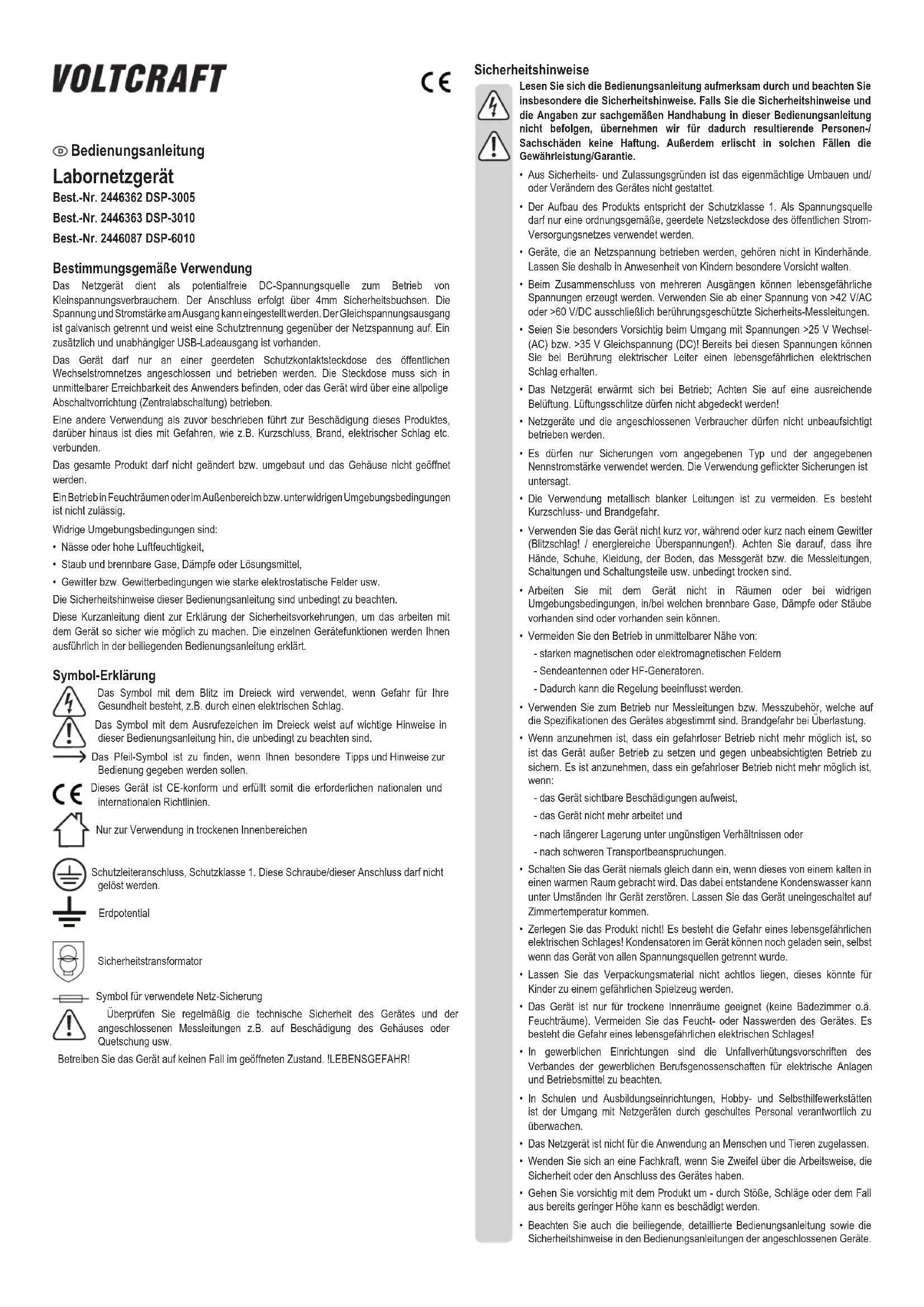

MODE D'EMPLOI DSP-3010 VOLTCRAFT

Dispositif d'alimentation de laboratoire

N° de commande 2446362 DSP-3005

N° de commande 2446363 DSP-3010

N° de commande 2446087 DSP-6010

Utilisation conforme

L'appareil d'alimentation sert de source de tension CC sans potentiel pour faire fonctionner les consommateurs basse tension. Le raccordement se fait par des douilles de sécurité de 4 mm. Il est possible de régler la tension et l'intensité à la sortie. La sortie à tension continue d'une séparation galvanique présente une séparation de protection par rapport à la tension secteur. Une sortie de charge USB supplémentaire et indépendante est disponible.

L'appareil doit être branché et fonctionner sur une prise de courant à contact de protection (mise à la terre) du réseau de courant alternatif public. La prise de courant doit se trouver à portée immédiate de l'utilisateur ou l'appareil doit être alimenté par un dispositif de coupure sur tous les pôles (coupure centralisée).

Toute utilisation autre que celle décrite peut endommager le produit et présente des risques tels qu'un court-circuit, un incendie, une électrocution, etc.

Le produit dans son ensemble ne doit pas être modifié ou démantelé et le boîtier ne doit pas être ouvert.

Un fonctionnement dans des locaux humides, en extérieur ou dans des conditions d'environnement défavorables n'est pas autorisé.

Les conditions ambiantes défavorables renvoient par exemple à la présence :

- d'eau ou d'humidité de l'air trop élevée ;

- de poussière ou de gaz, de vapeurs et de solvants inflammables ;

- d'orages ou de conditions orageuses telles que les champs électrostatiques forts, etc.

Les consignes de sécurité de ce mode d'emploi doivent être respectées impérativement.

Ce guide rapide sert à l'explication des précautions de sécurité pour un travail en toute sécurité avec cet appareil. Les différentes fonctions de l'appareil vous sont expliquées en détail dans le mode d'emploi ci-joint.

Explication des symboles

Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Cet appareil est homologué CE et répond ainsi aux directives nationales et internationales requises.

Réservé à une utilisation dans des locaux secs.

Raccordement au conducteur de protection, classe de protection 1. Cette vis/ce raccord ne doit pas être desserré(e).

Potentiel de terre

Transformateur de sécurité

Symbole du fusible utilisé

Contrôlez régulièrement la sécurité technique de l'appareil et des câbles de mesure branchés, par ex. en vous assurant de l'absence de dommages ou d'écrasement au niveau du boîtier, etc.

Veuillez ne jamais utiliser l'appareil lorsqu'il est ouvert ! DANGER DE MORT !

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

• Pour des raisons de sécurité et d'homologation, il est interdit de modifier et/ou de transformer l'appareil.
• La construction du produit correspond à la classe de protection 1. La source de tension doit être impérativement une prise d'alimentation homologuée et reliée à la terre du réseau d'alimentation électrique public.
• Les appareils qui fonctionnent sur la tension de réseau doivent être tenus hors de portée des enfants. Par conséquent, soyez particulièrement prudent lors de l'utilisation en présence d'enfants.
• La connexion de plusieurs sortie peut produire des tensions présentant un danger de mort. À partir d'une tension >42 V/CA ou >60 V/CC, utilisez exclusivement des conducteurs de mesure de sécurité à protection contre le contact.
• Soyez particulièrement vigilant avec les tensions supérieures à 25 V/CA (courant alternatif) ou à 35 V/CC (courant continu) ! En cas de contact avec des pièces électriques avec telles tensions, vous courez un risque d'électrocution mortelle.

- Le bloc d'alimentation chauffe durant le fonctionnement ; veillez à ce que la ventilation soit suffisante. Ne couvrez pas les fentes d'aération !

- Les appareils d'alimentation et les consommateurs connectés ne doivent pas fonctionner sans surveillance.

- Veillez à utiliser seulement des fusibles du type indiqué et de l'intensité de courant nominal spécifié. L'utilisation de fusibles pontés est strictement interdite.

- Évitez d'utiliser des fils métalliques dénudés. Cela constitue un risque de court-circuit et d'incendie !

- N'utilisez pas l'appareil juste avant, pendant ou après un orage (risque d'éclair / surtensions à haute énergie 1). Veillez impérativement à ce que vos mains, vos chaussures et vêtements, le sol, l'instrument de mesure et/ou les cordons de mesure, les circuits et composants de circuits etc. restent absolument secs.

- N'utilisez pas l'appareil dans des locaux ou dans des conditions environnementales défavorables où des gaz, vapeurs ou poussières inflammables sont présents ou peuvent être présents.

- Évitez l'utilisation à proximité immédiate :

• de champs magnétiques ou électromagnétiques puissants,
• d'antennes émettrices ou de générateurs HF.

• Cela pourrait influencer la réglementation.

• N'utilisez pour le fonctionnement que des câbles ou des accessoires de mesure qui correspondent aux spécifications de l'appareil. Risque d'incendie en cas de surcharge.

• Lorsqu'un fonctionnement sans risque de l'appareil n'est plus assuré, mettez-le hors service et assurez-vous qu'il ne pourra pas être remis involontairement sous tension. Nous pouvons supposer qu'une utilisation sans danger n'est plus possible si :

- l'appareil présente des dommages visibles,

• l'appareil ne fonctionne plus et
• a été stocké durant une période prolongée dans des conditions défavorables, ou

• a subi de sévères contraintes liées au transport.

• N'allumez pas tout de suite l'appareil lorsqu'il vient d'être transporté d'une pièce froide vers un local chaud ! L'eau de condensation qui en résulte pourrait, dans certaines circonstances, détruire l'appareil. Laissez l'appareil atteindre la température ambiante avant de l'allumer.

• Ne démontez pas le produit ! Vous vous exposez à un danger de mort par électrocution ! Les condensateurs de l'appareil peuvent encore être chargés, même lorsque l'appareil a été déconnecté de toutes les sources de tension.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.

• L'appareil ne convient que pour une utilisation à l'intérieur dans des locaux secs (pas de salle de bains ou autres pièces similaires humides). Évitez que l'appareil soit humide ou mouillé. Vous vous exposez à un danger de mort par électrocution !

• Dans les installations industrielles, il convient d'observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques prescrites par les associations professionnelles.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l'utilisation d'appareils alimentés par secteur doit se faire sous la surveillance d'un personnel responsable, spécialement formé à cet effet.
• Le bloc d'alimentation n'est pas agréé pour une utilisation sur les humains et les animaux.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant la manipulation, la sécurité ou le branchement de l'appareil.
• Faites attention au produit, car il peut être endommagé à la suite de chocs, de coups ou de chutes, même de faible hauteur.
• Tenez également compte des instructions d'utilisation détaillées jointes, ainsi que des consignes de sécurité figurant dans les instructions d'utilisation des appareils raccordés.

Déballage

Après le déballage, vérifiez si toutes les pièces ont été livrées et si elles sont en bon état.

Pour des raisons de sécurité, l'utilisation de pièces endommagées n'est pas autorisée. En cas de dommages, veuillez contacter notre service clientèle.

Mise en place de l'appareil

Placez l'appareil de manière à ce qu'il soit facile à utiliser et à lire.

Veillez à une ventilation suffisante de l'appareil. Les ouvertures d'aération ne doivent pas être couvertes ni fermées.

Mise en service

Branchez le cordon d'alimentation fourni sur la borne d'alimentation au dos de l'appareil et branchez la fiche avec contact de protection sur une prise réseau reliée à la terre.

Allumez l'appareil en utilisant l'interrupteur d'alimentation (I/0).

Après une brève phase d'initialisation, l'appareil est opérationnel.

Connectez les câbles de mesure correspondants aux douilles CC. La douille rouge correspond au pôle positif et la douille noire au pôle négatif.

La prise du potentiel de terre est directement raccordée à la mise à la terre de la fiche secteur.

Après l'utilisation, arrêtez l'appareil.

Entretien et nettoyage

Avant de procéder au nettoyage ou à la maintenance de l'appareil, il est impératif de respecter les consignes de sécurité suivante :

L'ouverture des couvercles ou le démontage de pièces risquent de mettre à nu des pièces sous tension sauf lorsqu'il est possible d'effectuer ces procédures manuellement.

Avant

le nettoyage ou la réparation, tous les câbles/fils connectés doivent être déconnectés de l'appareil et l'appareil doit être éteint.

Remplacez les fusibles défectueux uniquement par des fusibles neufs de même type et calibre. L'utilisation de fusibles rafistolés ou le pontage du support de fusible ne sont pas autorisés pour des raisons de sécurité.

Pour le nettoyage, n'utilisez jamais de produits de nettoyage abrasifs, chimiques ou agressifs comme l'essence, l'alcool ou des produits similaires. Ils pourraient endommager la surface de l'appareil. De plus, les vapeurs produits par ces produits sont explosives et nocives pour la santé. Pour le nettoyage, n'utilisez pas d'outil à arête vive, de tournevis, de brosse métallique ni d'objet similaire.

Pour nettoyer l'appareil ou l'écran d'affichage ainsi que les câbles de mesure, utilisez un chiffon de nettoyage propre et non pelucheux, antistatique et légèrement humidifié.

Si vous avez des questions concernant la manipulation de l'appareil, notre service d'assistance technique se tient à votre disposition.

Élimination

Les appareils électroniques en fin de vie sont des matières recyclables qui ne doivent pas être jetées dans une poubelle à ordures ménagères. Éliminez l'appareil devenu inutilisable dans un centre communal de tri des matériaux recyclables suivant les lois en vigueur.

Il est interdit de les éliminer avec des déchets ménagers.

Caractéristiques techniques

Les données techniques sont disponibles dans le mode d'emploi principal détaillé.
