TEW-940APBO - Point d'accès TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès WiFi directionnel extérieur
Modèle	TEW-940APBO
Marque	TRENDnet
Normes WiFi	IEEE 802.11ax (WiFi 6) en 5 GHz
Débit maximal	1200 Mbps (AX1200)
Bande de fréquence	5 GHz
Ports	1 port RJ-45 10/100/1000 Mbps (PoE)
Alimentation	Injecteur PoE passif propriétaire 54 V CC, 0,6 A
Consommation électrique	32,4 W max (estimé)
Antenne	Directionnelle intégrée
Gain d'antenne	~16 dBi (estimé)
Sécurité WiFi	WPA3-SAE, WPA2-PSK, WPA3-Personal Mixed
Mode de fonctionnement	Point d'accès, Pont client, Répéteur (via configuration)
Adresse IP par défaut	192.168.10.100
Identifiants par défaut	admin / admin
Réinitialisation	Bouton reset (maintenir 15 s) sur l'appareil ou l'injecteur PoE
Indicateurs LED	PWR, LAN (vert/orange), WLAN (vert), Qualité de liaison (vert/orange/rouge)
Fixation	Sur mât (collier fourni) ou mur (kit inclus)
Dimensions	Environ 285 x 185 x 85 mm (estimé)
Poids	Environ 800 g (estimé)
Température de fonctionnement	-20 °C à 60 °C (estimé)
Humidité de fonctionnement	5 % à 95 % sans condensation (estimé)
Indice de protection	IP65 (résistant aux intempéries, estimé)
Contenu de l'emballage	Point d'accès, injecteur PoE, guide d'installation rapide, matériel de fixation

FOIRE AUX QUESTIONS - TEW-940APBO TRENDNET

Comment configurer l'adaptateur réseau de mon ordinateur avec une adresse IP statique ?

Sous Windows, appuyez sur Windows + R, tapez ncpa.cpl, faites un clic droit sur votre connexion Ethernet, sélectionnez Propriétés, double-cliquez sur Protocole Internet version 4 (TCP/IPv4), puis choisissez Utiliser l'adresse IP suivante et saisissez une adresse dans le sous-réseau 192.168.10.x (ex. 192.168.10.25) avec un masque de 255.255.255.0. Sous macOS, allez dans Préférences Système > Réseau, sélectionnez Ethernet, dans Configurer IPv4 choisissez Manuellement et saisissez une adresse IP statique.

Que faire si je n'arrive pas à accéder à la page de gestion (192.168.10.100) ?

Vérifiez les connexions physiques : le câble Ethernet doit relier votre ordinateur au port LAN de l'injecteur PoE, et l'injecteur au point d'accès via le port PoE. Assurez-vous que les LED PWR et LAN sont allumées. Votre ordinateur doit avoir une adresse IP statique dans le sous-réseau 192.168.10.x (ex. 192.168.10.25). Aucun autre périphérique ne doit utiliser l'adresse 192.168.10.100. Si le problème persiste, réinitialisez l'appareil en maintenant le bouton reset enfoncé 15 secondes.

Comment trouver l'adresse IP actuelle de mon adaptateur réseau ?

Sous Windows, ouvrez l'invite de commande (cmd) et tapez ipconfig /all. L'adresse IPv4 s'affiche. Sous macOS, ouvrez Terminal et tapez ipconfig getifaddr en0 (pour Ethernet) ou en1 (pour WiFi). Vous pouvez aussi utiliser l'interface graphique : dans Préférences Système > Réseau, l'adresse IP est visible si la connexion est active.

Comment restaurer les paramètres réseau de mon ordinateur pour obtenir une adresse IP automatiquement ?

Sous Windows, retournez dans les propriétés TCP/IPv4 et cochez Obtenir une adresse IP automatiquement et Obtenir une adresse de serveur DNS automatiquement. Sous macOS, dans Préférences Système > Réseau, sélectionnez Ethernet et dans Configurer IPv4 choisissez Utilisation du DHCP. Cliquez sur Appliquer.

Quels sont les modes de fonctionnement supportés par le TEW-940APBO ?

Le point d'accès peut fonctionner en mode Point d'accès (AP), Pont client (station), ou Répéteur (via configuration avancée). La configuration s'effectue via l'interface web sous Système > Mode de fonctionnement.

Comment configurer un pont WiFi entre deux TEW-940APBO ?

Configurez le premier en mode Point d'accès avec un SSID et une clé WPA3. Configurez le second en mode Pont client, puis dans Réseau WiFi cliquez sur Étude de site pour sélectionner le SSID du premier. Saisissez la même clé prépartagée, appliquez et enregistrez. Assurez-vous que les deux appareils sont en visibilité directe, à environ 5 mètres pour le test.

Comment interpréter les LED de qualité de liaison ?

En mode Pont client, la LED Qualité de liaison indique la force du signal : Vert fixe = meilleur, Orange = bon, Rouge = acceptable. Utilisez cette indication pour orienter l'antenne et optimiser la position.

Quelle est la longueur maximale du câble Ethernet entre l'injecteur PoE et le point d'accès ?

Le câble Ethernet RJ-45 reliant l'injecteur PoE passif au point d'accès peut mesurer jusqu'à 60 mètres (197 pieds). Au-delà, les performances peuvent se dégrader.

Le TEW-940APBO est-il compatible avec les normes PoE IEEE 802.3at/af ?

Non, le TEW-940APBO nécessite un injecteur PoE passif propriétaire fourni avec l'appareil (54 V CC, 0,6 A). Il n'est pas compatible avec les normes 802.3at/af. N'utilisez que l'injecteur inclus.

Comment réinitialiser le point d'accès aux paramètres d'usine ?

Assurez-vous que l'appareil est alimenté via l'injecteur PoE fourni. Appuyez sur le bouton Reset situé sur l'appareil (sous le panneau) ou sur l'injecteur PoE, et maintenez-le enfoncé pendant 15 secondes, puis relâchez. Les paramètres reviendront aux valeurs par défaut (IP 192.168.10.100, identifiants admin/admin).

MODE D'EMPLOI TEW-940APBO TRENDNET

1. Avant de commencer
2. Installation et configuration du matériel
3. Fixation

1. Avant de commencer

Contenu de l'emballage

• TEW-940APBO
  Guide d'installation rapide
  -Injecteur PoE propriétaire/passif (54V DC, 0.6A)
• Matériel de fixation

Configuration minimale

• Un ordinateur avec un port réseau et un navigateur
• Un switch ou un routeur réseau avec un port LAN réseau disponible
• Point d'accès WiFi directionnel AX1200 TEW-940APBO ou omnidirectionnel TEW-941APBO supplémentaire pour le pontage point à point
  -4 cables reseau RJ-45
• Perceuse electrique/foreuse et un foret ou un tournevis Phillips pour la fixation
• Un tournevis à tête plate pour le collier de fixation au mât

Remarque: Le TEW-940APBO ne prend pas en charge les normes IEEE 802.3at/af. Vous doivent utiliser l'injecteur Power over Ethernet propretaire propretaire/passif fourni avec le TEW-940APBO. Ce guide d'installation vous guidera dans l'installation et la configuration de deux points d'accès TEW-940APBO pour étabir un pont point à point WiFi en utilisant l'un d'entre eux en mode point d'accès et l'autre en mode pont client. Le cable Ethernet RJ-45 entre l'injecteur PoE passif et le point d'accès peut avoir une longueur maximale de 60m (197 pieds).

REMARQUE IMPORTANTE: Le dispositif peut être réinitialisé à partir du bouton de réinitialisation situé sur le dispositif sous le panneau ou sur l'injecteur PoE passif inclus. Pour réinitialiser les paramètres par défaut du point d'accès, assurez-vous que ce dernier est connecté à l'injecteur PoE passif fourni et alimenté par celui-ci, puis appuyez sur le bouton de réinitialisation du point d'accès ou de l'injecteur et maintenez-le enforcé pendant 15 secondes, puis relâchéze-le.

2. Installation et configuration du matériel

Remarque:

• L'adresse IP par défaut du TEW-940APBO est 192.168.10.100. Pour configurer le TEW-940APBO, cette adaptorateur réseau doit dispose d'une adresse IP dans le sous-réseau 192.168.10.x (p. ex. 192.168.10.10).
• La configuration initiale doit être effectue dans un environnement de test avec deux points d'accès TEW-940APBO éloignés l'un de l'autre d'environ 5 m (15 pieds), leur face avant dirigeé directement l'une vers l'autre.
• Configurer et de connecter les points d'accès avant de procéder au montage.

Phase 1: Aperçu

Dans ce guide d'installation, supposons que les données sont les suivantes:

Paramétres du routeur:

Adresse IP du routeur/de la passerelle par défaut: 192.168.10.1

Masque de sous-reseau: 255.255.255.0

Les points d'accès TEW-940APBO seront configurés avec les paramétres suivants:

TEW-940APBO #1

IP Address (Adresse IP): 192.168.10.50

Netmask (Masque de sous-reseau): 255.255.255.0

IP Gateway (Passerelle IP) (Passerelle par défaut): 192.168.10.1

Primary DNS (DNS principal): 192.168.10.1

Mode de fonctionnement: Point d'accès

SécuritéWiFi: Cryptage WPA3-SAE AES

TEW-940APBO #2

IP Address (Adresse IP): 192.168.10.51

Netmask (Masque de sous-reseau): 255.255.255.0

IP Gateway (Passerelle IP) (Passerelle par défaut): 192.168.10.1

Primary DNS (DNS principal): 192.168.10.1

Mode de fonctionnement: Pont client

SecuritéWiFi: Cryptage WPA3-SAE AES

Phase 2: Installation et configuration du matériel du n°1 TEW-940APBO

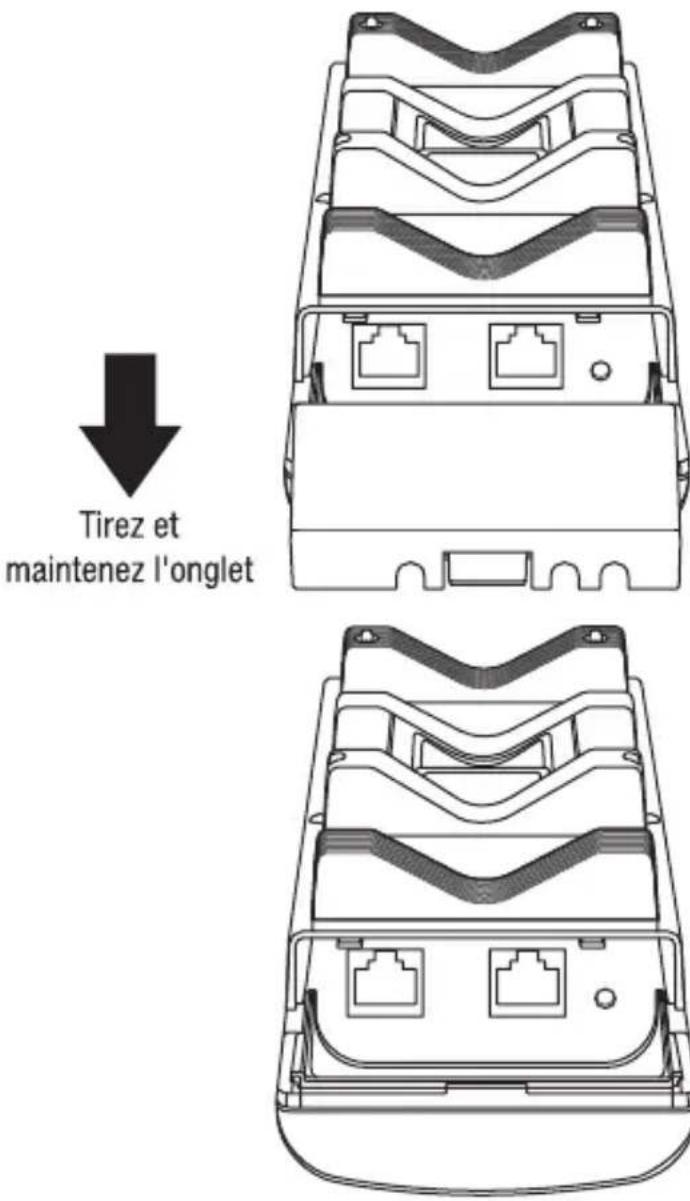

1. Retirez le couvercle du point d'accès en tirant et en Maintenant la languette inférieure dans la direction verticale vers le bas (en fonction de l'orientation du point d'accès ci-dessous) et en faisant glisser le couvercle en dessous du point d'accès.

1. Notez le SSID et la clé WPA3 du premier point d'accès TEW-940APBO. Le SSID et la clé WPA3 se trouvent à l'intérieur du couvercle du dispositif, là où se trouvent les ports LAN Ethernet (voir ci-dessous).

TRENDnet

Model:TEW-940APBO/A

IP Address: 192.168.10.100

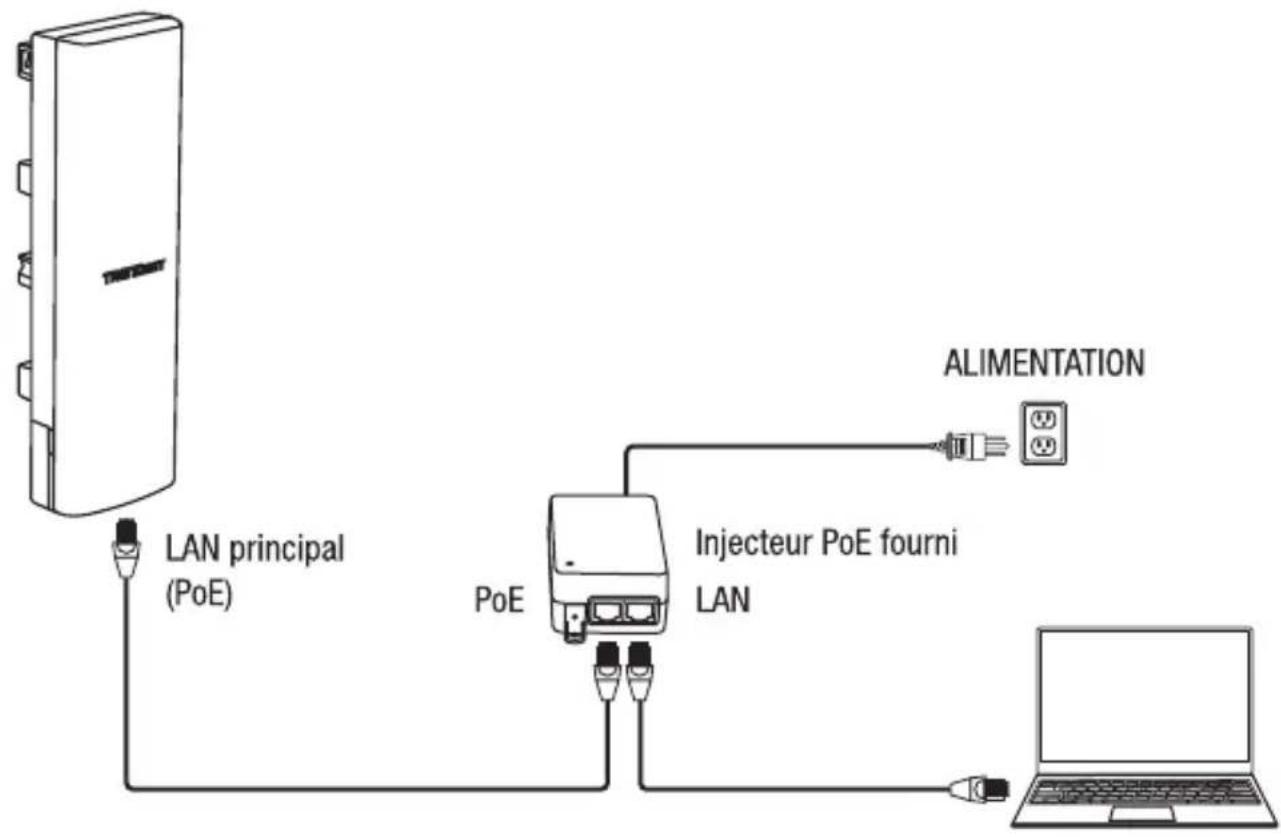

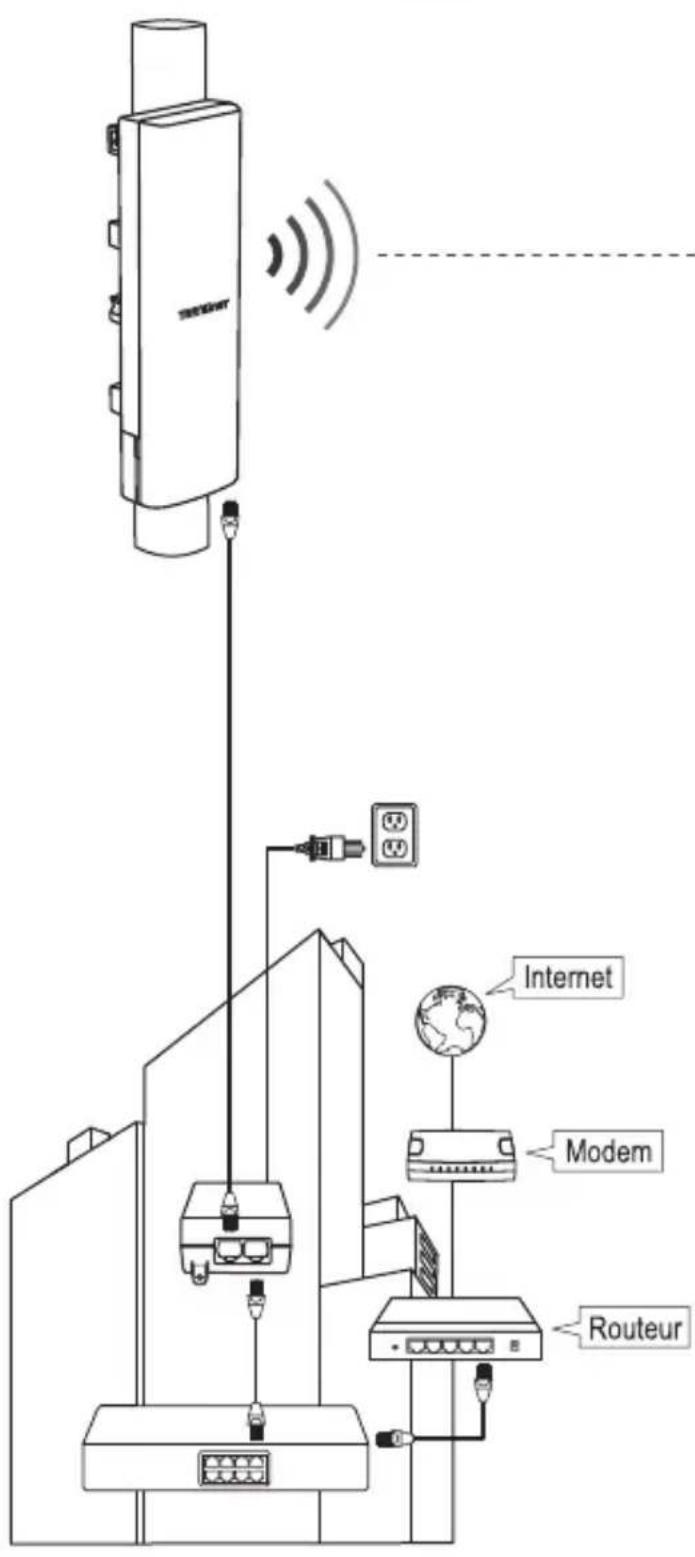

1. A l'aide d'un cable reseau, connectez une extrémité du cable au port LAN Main (PoE).

1. Branchez l'autre extrémité du cable réseau au port PoE de l'injecteur PoE fourni.
2. À l'aide d'un autre cable réseau, Connectez une extrémité d'un autre cable réseau au port LAN de l'injecteur PoE fourni.
3. Branchez l'autre extrémité du cable réseau au port Ethernet de votre ordinateur.
4. Branchez le cordon d'alimentation à l'injecteur PoE et connectez le cordon d'alimentation branché à une prise de courant.

5. Vérifiez à l'aide des LED que l'appareil est alimenté. Veuillez consulter le tableau de définition des LED ci-dessous.

6. Vérifiez à l'aide des LED que l'appareil est alimenté. Veuillez consulter le tableau de définition des LED ci-dessous.

LED	Statut	Description
PWR	Vert fixe	Le dispositif est alimenté
LAN	Vert fixe	Liaison de données 1G établie
	Orange fixe	Liaison de données 100M/10M établie
	Clignotant	Transmission de données
WLAN	Vert fixe	La fonction de radio 5GHz est activée
	Clignotant	Transmission de données
Qualité de la liaison (ne fonctionne que si le TEW-940APBO est en mode Pont client)	Vert fixe (Le meilleur)	Lorsqu'il est connecté à un point d'accès WiFi distant en mode pont client, indique la qualité de la connexion WiFi.
	Orange fixe (Meilleur)
	Rouge fixe (Bon)

1. Assignez une adresse IP statique à l'adaptateur réseau de votre ordinateur dans le sous-réseau de 192.168.10.x (p. ex. 192.168.10.25) et un masque de sous-réseau de 255.255.255.0. Pour plus d'informations concernant l'assignation d'une adresse IP statique à l'adaptateur réseau de votre ordinateur, veuillez consulter le point Q1 de la dernière section du guide d'installation, « Conseils d'installation et de dépannage »
2. Ouvrez votre navigateur Web, et tapez tapez l'adresse IP par du point d'accès WiFi dans la barre d'adresse, et appuyez sur Enter. L'adresse IP par défaut est 192.168.10.100.

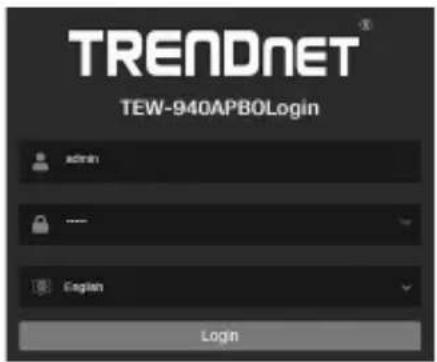

1. Lorsque vous y étés invite, Sélectionnez votre langue dans la liste déroulante Langue et saississez le nom d'utilisateur et le mot de passer, et cliquez sur Login (Identification). Par défaut:

2. User Name (Nom d'utilisateur): admin

3. Password (Mot de passer): admin

Remarque: Le nom d'utilisateur et le mot de passage sont sensibles à la casse.

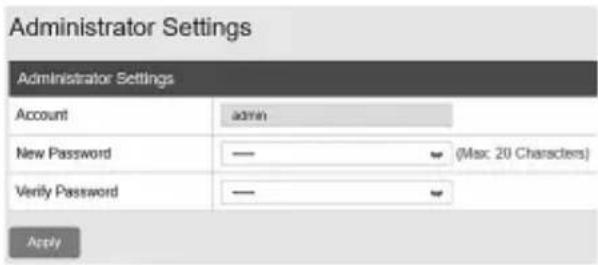

1. Dans les champs prévus à cet effet, saisissez les nouveaux paramétres du mot de passage administrateur et cliquez sur Appliquer pour modifier le mot de passage administrateur par défaut.

Remarque: Vous devrez vous connecter à la page de configuration du point d'accès en utilisant les nouveaux paramétres de mot de passer.

1. Dans le menu de navigation de gauche, cliquez sur Systeme et Parametes IP.

1. Cliquez sur la liste déroulante Type de connexion et sélectionnez STATIQUE, puis indiquez l'adresse IP 192.168.10.50, le masque de sous-réseau 255.255.255.0, la passerelle par défaut 192.168.10.1 et le serveur DNS primaire 192.168.10.1, puis cliquez sur Appliquer.

1. Dans le menu de navigation de gauche, cliquez sur WiFi 5GHz et Réseau WiFi.

1. Pour la première entree preconfiguree, cliquez sur Modifier dans la colonne de droite.

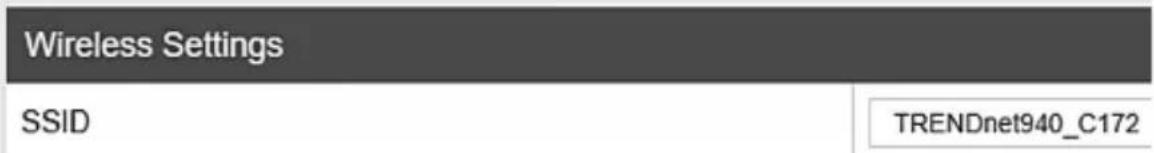

1. Dans la partie supérieure, sous Paramètres WiFi, vous pouvez modifier le SSID par défaut dans le champ SSID.

Remarque: Notez le SSID, car il sera nécessaire pour connecter le deuxième point d'accès afin de creer le pont WiFi.

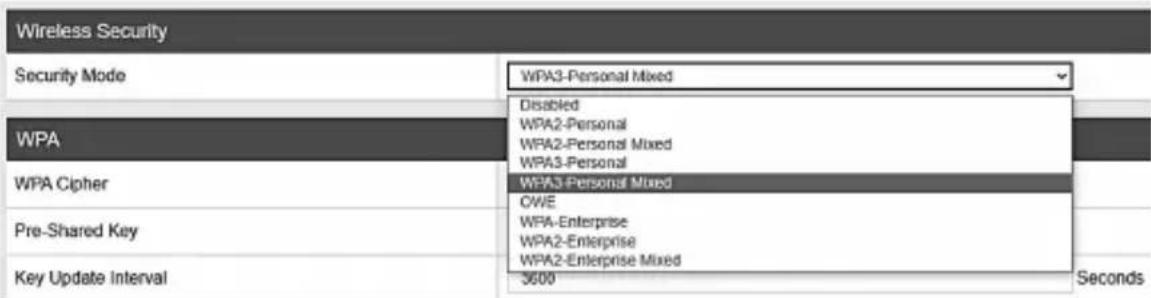

1. Dans la section Sécurité WiFi, cliquez sur le menu déroulant pour selectionner le mode de sécurité WiFi à utiliser.

Remarque: Pour assurer la compatibilité générale des appareils clients WiFi, il est recommendé d'utiliser le WPA3-Personal Mixed AES le plus élevé.

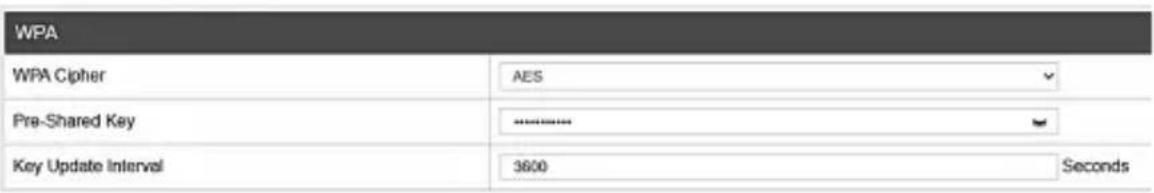

1. Indiquez le mot de passer WiFi ou la clé prépartagée dans le champ Clé prépartagée et cliquez sur Appliquer en bas de la page. (8-63 caractères alphanumeriques). Remarque: Prenez note du mot de passer WiFi attribué, car il sera nécessaire pour configurer le deuxième point d'accès afin de creer un pont WiFi.

1. Dans le menu principal de la partie supérieure droite, cliquez sur le bouton Enregistrer pour valider les changements de configuration.

Phase 3: Installation et configuration du matériel du n°2 TEW-940APBO

Lors de la configuration du deuxième point d'accès TEW-940APBO, repêtez 1-14 les étapes de l'installation et de la configuration de la phase 2.

1. À l'étape 15, cliquez sur la liste déroulante Type de connexion et Sélectionnez STATIQUE, puis indiquez l'adresse IP 192.168.10.51, le masque de sous-reseau 255.255.255.0, la passerelle par défaut 192.168.10.1 et le serveur DNS primaire 1.1.1.1, puis cliquez sur Appliquer.

Remarque: Vous devrez vous reconnectcer à la page de gestion du point d'accès en utilisant les nouveaux paramétres d'adresse IP.

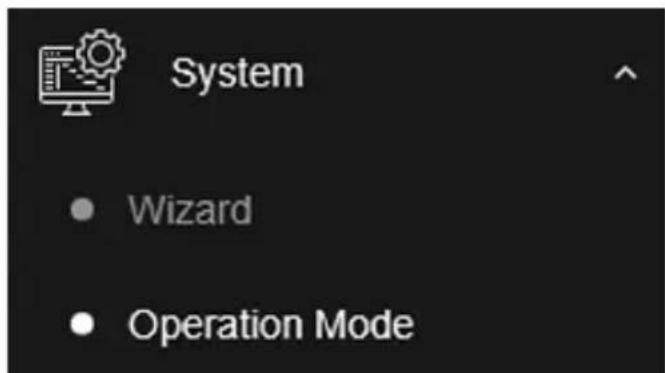

1. Dans le menu de navigation de gauche, cliquez sur System (Système) et Operation Mode (Mode de fonctionnement).

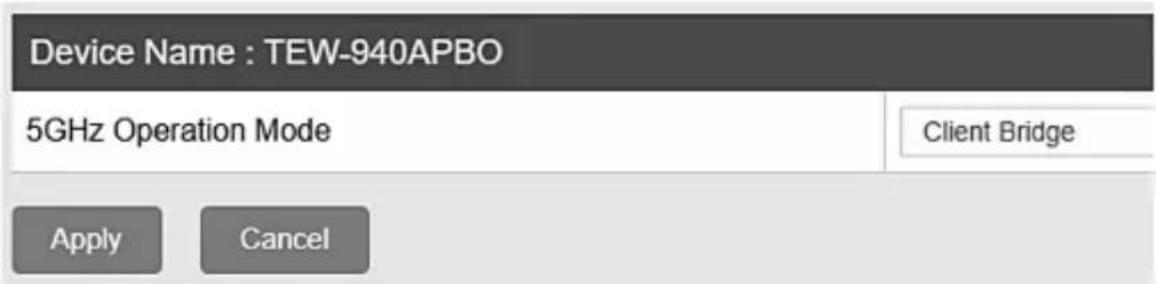

1. Cliquez sur la liste déroulante Mode de fonctionnement et Sélectionnez Pont client, puis cliquez sur Appliquer.

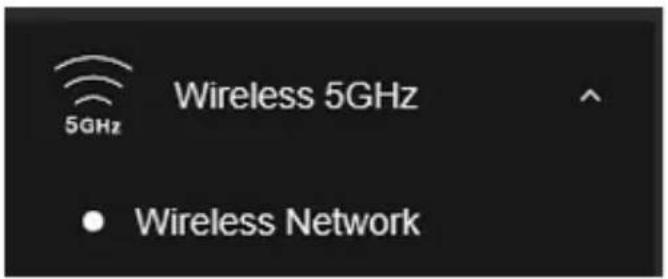

1. Dans le menu de navigation de gauche, cliquez sur Wireless 5GHz et Wireless Network.

1. Dans la section Réseau WiFi, cliquez sur Etude de site.

1. Dans la liste Etude de site, trouvez le SSID configuré sur le premier point d'accès TEW-940APBO et Sélectionnez-le en cliquant sur l'entrée.

SMD	BMSD	Channel	Signal Level	Type	Reliability	Mode
	88.0C 86.05.5A	40	-53 dBm	1AC VHT20	OPEN	AP
TRI&SNR54_0112	86.0C 5F 10 C11 T3	45	-21 dBm	1AXAHC20	WFA3-SAT Mixed	AP
TRI&SNR100H	02.0C 0F 50.02 FS	40	-55 dBm	1AC VHT20	WFA2-PSK	AP

1. Les détails du SSID sélectionné seront saisis automatiquement dans la section WiFi. Dans la section Sécurité WiFi, sous WPA, entrez la clé prépartagée configurée sur le premier point d'accès et cliquez sur Appliquer.

1. Dans le menu principal de la partie supérieure droite, cliquez sur le bouton Enregistrer pour valider les changements de configuration.

Phase 4: Confirmation de la connexion

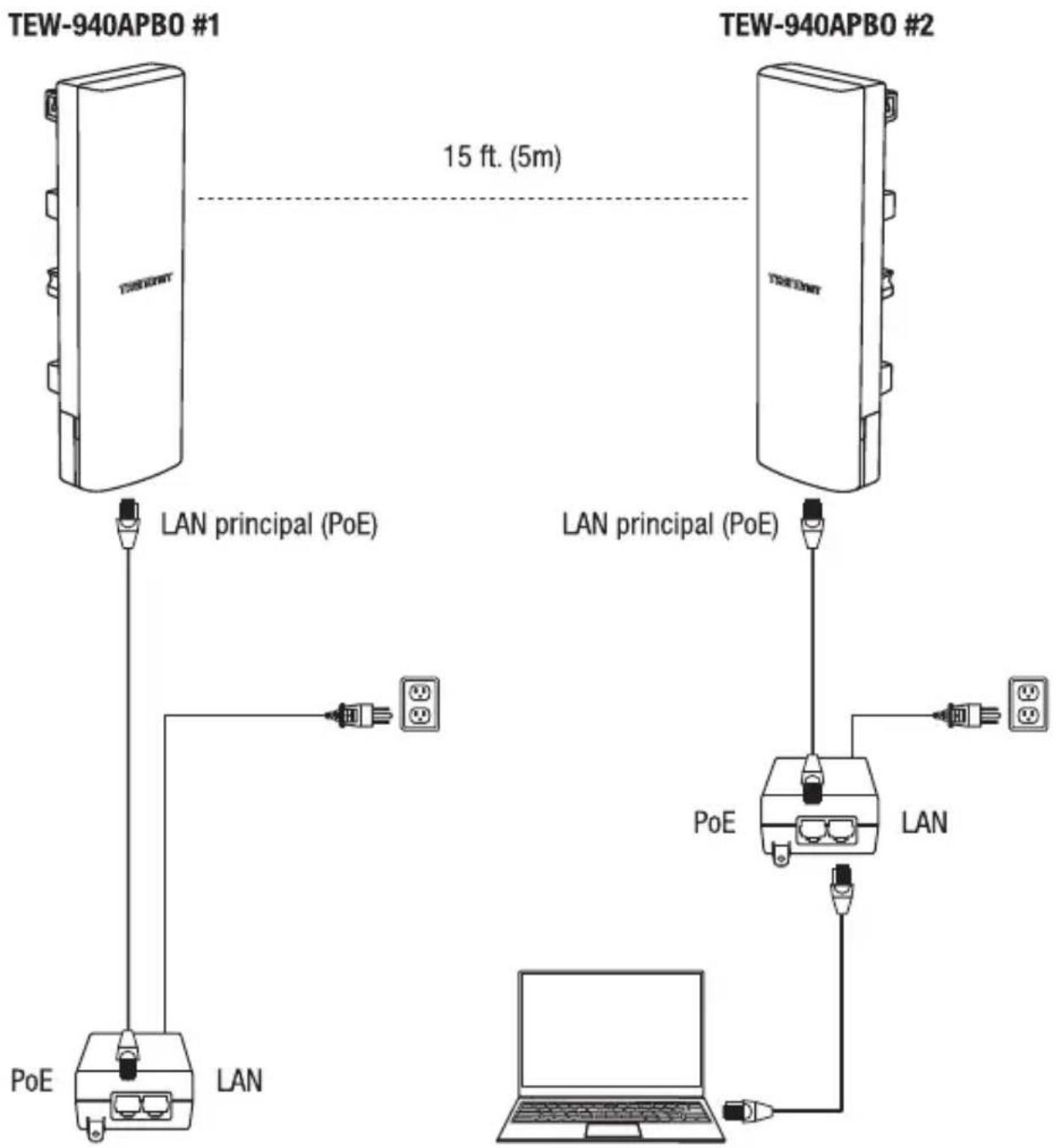

1. Laissez votre ordinateur connecté au deuxième TEW-940APBO et gardez la page de configuration du point d'accès ouverte.
2. Assurez-vous que les deux points d'accès (le n°1 et le n°2 TEW-940APBO) sont alimentés et se trouvent à environ 5 m (15 pieds) l'un de l'autre, leur face avant dirigée directement l'une vers l'autre.

1. Pour vérifier la connectivité, dans la page de configuration du deuxième point d'accès n°2 TEW-940APBO, cliquez sur Gestion et sur Diagnostics. Dans la section Paramétres de test Ping, indiquez l'adresse IP du premier TEW-940APBO n°1 (192.168.10.50), puis cliquez sur Ping.

Ping Test Parameter
IP Address	192.168.10.50
Packet Length	64
Number of Pings	4
Ping

1. Les réponses Ping et une perte de paquets de 0% indiquent une connexion de point à point réussie entre le premier point d'accès TEW-940APBO n°1 et le deuxième TEW-940APBO.

Remarque: Si le test de connexion échoue, attendez environ une minute et réessayez. Assurez-vous qu'il n'y a pas d'obstacles entre les deux points d'accès lors de l'execution du test de connexion et que les deux points d'accès ne sont pas trop rapprochés.

Diagnostics Result

PING 192.168.10.50 (192.168.10.50): 64 data bytes

1. Faites passer le cable Ethernet par l'une des ouvertures prévues à cet effet et remettez le couvercle en place.

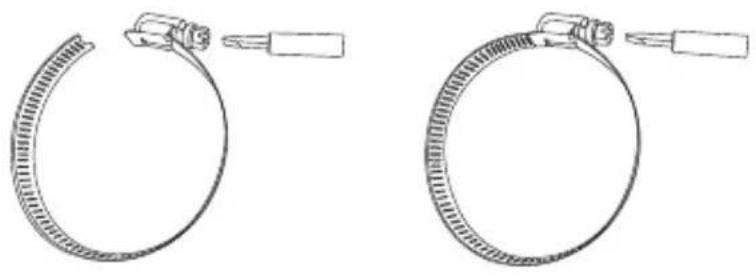

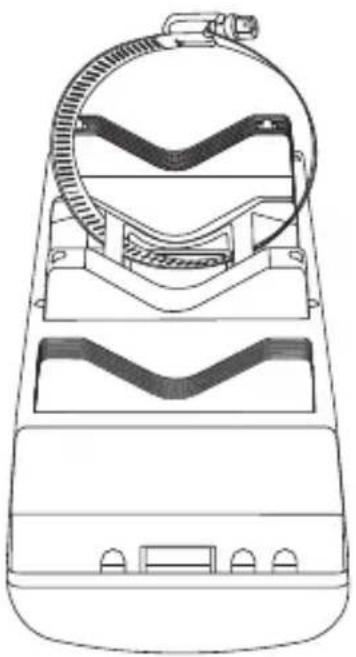

1. Desserrez et ouvre le collier de fixation au poteau à l'aide d'un tournevis à tete plate ou d'une visseuse électrique en tournant la vis dans le sens inverse des aiguilles d'une montre.

1. Insérez le collier de fixation au poteau dans les deux ouvertures situées à l'arrière du point d'accès.

1. Fixez celui-ci à l'emplacement de fixation en tournant la vis du collier de fixation au poteau dans le sens des aiguilles d'une montre.

Remarque: Lorsque le point d'accès est configuré en mode Pont client, le TEW-940APBO dispose de LED indiquant le lien/la qualité de la connexion WiFi situés à l'arrête du point d'accès pour aider à déterminer la position de fixation optimale. (Rouge = Bon, Orange = Meilleur, Vert = Le meilleur)

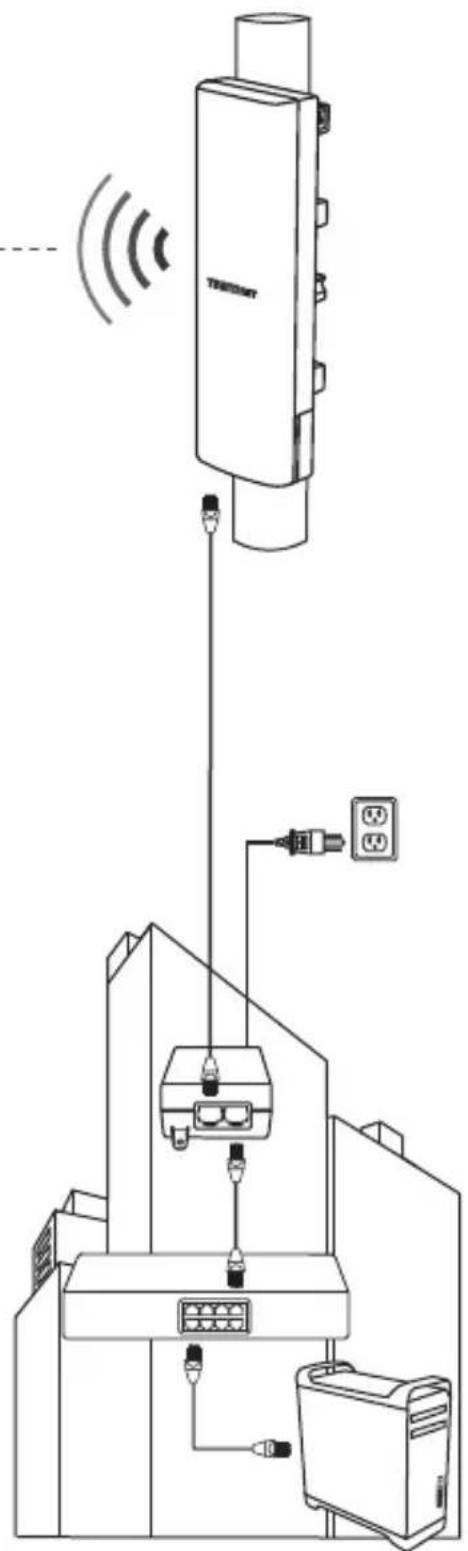

TEW-940APBO #1

TEW-940APBO #2

15 ft. (5m)

Remarque: Veillez à ce que les points d'accès soient fixés à la même hauteur, en ligne de mire et face à face afin d'assurer une connectivité optimale. Le LED indiquant la qualité du lien du point d'accès configuré en mode client peut aider à déterminer la position de fixation optimale.

Référence d'installation terminée
Bâtiment 1

Bâtiment 2

Q1: Comment configurer l'adaptateur réseau de mon ordinateur avec une adresse IP statique?

Remarque: Veuillez notes que, bien que les procédures suivantes sont fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommendons vivement de consulter directement le fabricant de votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la méthode exacte de configuration des paramètres réseau. Si vous rencontres des difficultés, veuillez contacter le fabricant de votre ordinateur ou de votre système d'exploitation pour obtenir une assistance.

Windows 2000/XP/Vista/7/8/8.1/10/11

1. Sur votre clavier, enforcez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Faites un cli c d roit sur l'icone Local Area Connection (Connexion au reseau local) ou Ethernet, cliquez sur Properties (Proprietes) et double-cliquez sur Internet Protocol Version 4 (Protocole Internet version 4) (TCP/IPv4).
4. Cliquez ensuite sur Use the following IP address (Utiliser l'adresse IP suivante) et assignez une adresse IP statique à votre adaptateur réseau. Voir un exemple des paramétres d'adresse IP statique ci-dessous.

Adresse IP: 192.168.10.25
- Masque de sous-reseau: 255.255.255.0

1. Cliquez sur OK les fenêtres TCP/IPv4 Properties (Propriétés TCP/IPv4) et Local Area Connection Properties (Propriétés de la connexion au réseau local).

MAC OS X

1. Dans le menu déroulant Apple, Sélectionnez System Preferences (Préférences système).
2. Cliquez sur I'icone Network (Réseau).
3. Dans le menu déroulant Location (Emplacement), Sélectionnez Automatic.

4. Sélectionnez et visualisez votre connexion Ethernet.

5. Sur MAC OS 10.4, dans le menu déroulant Show (Montrer), Sélectionnez Built-in Ethernet (Ethernet intégré) et Sélectionnez l'onglet TCP/IP.

6. Sur MAC OS 10.5 et supérieur, dans la colonne de gauche, Sélectionnez Ethernet.

7. Configure le TCP/IP afin qu'il utilise un IP statique.

8. Dans le menu déroulant Configure IPv4 (Configuration IPv4) ou Configure (Configuration), Sélectionnez Manually (Manuellement) et assignez une adresse IP statique à votre adaptateur réseau. Cliquez ensuite sur le bouton Apply (Appliquer) ou Apply Now (Appliquer maintainant). Voir un exemple des paramétres d'adresse IP statique ci-dessous.

Adresse IP: 192.168.10.25
- Masque de sous-reseau: 255.255.255.0

1. Il se peut que vous receiveviez un message vous invitant à redémarrer votre ordinateur afin d'appliquer les nouveaux paramètres d'adresse IP.

Q2: J'ai configuré l'adaptateur réseau de mon ordinateur avec une adresse IP statique, comment reconfigurer l'adaptateur réseau de mon ordinateur pour restaurer les paramétres par défaut et obtenir une adresse IP automatiquement en utilisant le DHCP ?

Remarque: Veuillez notes que, bien que les procédures suivantes sont fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommandons vivement de consulter directement le fabricant de votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la méthode exacte de configuration des paramètres réseau. Si vous rencontres des difficultés, veuillez contacter le fabricant de leur ordinateur ou de leur système d'exploitation pour obtenir une assistance.

Windows 2000/XP/Vista/7/8/8.1/10/11

1. Sur votre clavier, enforcez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Exécuter.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Faites un click droit sur l'icone Local Area Connection (Connexion au réseau local) ou Ethernet, cliquez sur Properties (Propriétés) et double-cliquez sur Internet Protocol Version 4 (Protocole Internet version 4) (TCP/IPv4).
4. Cliquez en suite sur Obtain an IP address automatically (Obtenir une adresse IP automatiquement) et sur Obtain DNS Server address automatically (Obtenir une adresse serveur DNS automatiquement).
5. Cliquez sur OK les fenêtres TCP/IPv4 Properties (Propriétés TCP/IPv4) et Local Area Connection Properties (Propriétés de la connexion au réseau local).

MACOSX

1. Dans le menu déroulant Apple, Sélectionnez System Preferences (Préférences système).
2. Cliquez sur I'icone Network (Réseau).
3. Dans le menu déroulant Location (Emplacement), Sélectionnez Automatic.

4. Sélectionnez et visualisez votre connexion Ethernet.

5. Sur MAC OS 10.4, dans le menu déroulant Show (Montrer), Sélectionnez Built-in Ethernet (Ethernet intégré) et Sélectionnez l'onglet TCP/IP.
   Sur MAC OS 10.5 et supérieur dans la colonne de gauche, selectionnez Ethernet.

6. Configure le TCP/IP afin qu'il utilise un IP statique.

7. Dans le menu déroulant Configure IPv4 (Configuration IPv4) ou Configure (Configuration), Sélectionnez Using DHCP et Cliquez ensuite sur le bouton Apply (Appliquer) ou Apply Now (Appliquer maintainant)..

8. Il se peut que vous receiveviez un message vous invitant à redémarrer votre ordinateur afin d'appliquer les nouveaux paramètres d'adresse IP.

Q3: J'ai saisi l'adresse IP http://192.168.10.100 dans la barre d'adresse de mon navigateur Internet, mais un message d'erreur m'informe que « La page ne peut être affichée ». Comment puis-je acceder à la page de gestion du Access Point WiFi ?

1. Verifier soignement les connexions physiques de tous les cables et des ports.
2. Assurez-vous que les voyants PWR/LAN/2.4GHz/5GHz LEDs sur le panneau avant du point d'accès sans fil sont allumés.
3. Assurez-vous que l'adaptateur reseau de votre ordinateur est bien configuré avec une adresse IP statique. (Voir Q1 pour les instructions relatives à l'attribution d'une adresse IP statique).
4. Assurez-vous que votre ordinateur est connecté au port LAN réseau du point d'accès et que la LED LAN est allumée.
5. Puisque l'adresse IP par défaut du points d'accès est 192.168.10.100, assurez-vous qu'açún autre dispositif réseau n'a recu la même adresse IP.

Remarque: ÀpRES avoir effectué toutes les vérifications ci-dessus, veuillez à nouveau tenter d'acceder à la page de gestion du points d'accès.

Q4: Comment trouver I'adresse IP actuelle de I'adaptateur reseau de mon ordinateur?

Remarque: Veuillez notes que, bien que les procédures suivantes sont fournies en respectant les paramètres de l'adaptateur réseau de votre système d'exploitation comme directives générales, nous vous recommandons vivement de consulter directement le fabricant de votre ordinateur ou de votre système d'exploitation afin d'obtenir de l'assistance concernant la méthode exacte de configuration des paramètres réseau. Si vous rencontres des difficultés, veuillez contacter le fabricant de votre ordinateur ou de votre système d'exploitation pour obtenir une assistance.

Méthode de l'invite de commande

Windows 2000/XP/Vista/7/8/8.1/10/11

1. Sur votre clavier, enforcez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Executer.
2. Dans la boite de dialogue, tapez cmd pour lancer l'invite de commande.
3. Dans l'invite de commande, tapez ipconfig /all pour afficher les parametes de votre adresse IP.

MAC OS X

1. Rendez-vous dans votre dossier Applications et ouvre Utilities (Utilitaires).
2. Double-cliquez sur Terminal pour lancer I'invite de commande.
3. Dans l'invite de commande, tapez ipconfig getifaddr pour afficher les paramétres de l'adresse IP filaire ou WiFi.

Remarque: eno est en general l'Ethernet filaire et en1 est en general l'interface Airport WiFi.

Méthode graphique

Windows XP/Vista/7/8/8.1/10/11

1. Sur votre clavier, enforcez simultanément les touches Logo Windows + R pour lancer la boîte de dialogue Executer.
2. Dans la boîte de dialogue, tapez ncpa.cpl pour lancer la fenêtre Network Connections (Connexions réseau).
3. Double-cliquez sur l'icone Local Area Connection (Connexion locale) et cliquez sur le bouton Details pour voir les parametes de I'adresse IP actuelle.

Remarque: L'adaptateur reseau de l'ordinateur doit etre desactive et connecte pour voir les parametes de I'adresse IP actuelle.

MAC OS X

1. Dans le menu Apple, Sélectionnéz System Preferences (Préférences système).
2. Dans System Preferences (Preférences système), dans le menu View (Affichage), Sélectionnez Network (Réseau).
3. Dans la fenêtre Network preference (Preférences réseau), cliquez sur un port réseau (p. ex. Ethernet, AirPort, modem). Si vous étés connecté, vous verrez les paramétres de votre adresse IP sous « Status: » (Statut).
