Type de produit	Adaptateur réseau USB-C Gigabit Ethernet 2.5G
Marque	Digitus
Modèle	DN-3028
Dimensions (L x l x P)	110 x 39,8 x 16,6 mm
Poids	55 g
Matériau du boîtier	Aluminium anodisé avec fentes de ventilation latérales
Alimentation	Via port USB-C (4,75 – 5,25 V)
Consommation électrique (veille)	Moins de 60 mA
Consommation électrique (fonctionnement)	<80 mA @ 10 Mbit/s, <130 mA @ 100 Mbit/s, <300 mA @ 1000 Mbit/s, <460 mA @ 2,5 Gbits/s
Interface hôte	USB-C (compatible USB 3.1/3.0) et adaptateur USB-A inclus
Interface réseau	RJ45 Ethernet (10/100/1000/2500 Mbit/s)
Chipset	Realtek RTL8156B
Débit maximal	2,5 Gbit/s
Fonctions réseau prises en charge	Wake-On-LAN, IPv4/IPv6, IEEE 802.3/3u/3ab/3az/3bz (Energy Efficient Ethernet), auto-négociation Full/Half duplex, Auto MDI-X
Systèmes d'exploitation compatibles	Windows 7/8/8.1/10/Vista/XP, macOS/Mac OS X 10.6-10.15, Linux, Android, iOS
Pilotes	Installation automatique Plug and Play ; téléchargement manuel possible sur le site du fabricant
Température de service	0 à +40 °C
Humidité relative de service	20 à 80 % (sans condensation)
Longueur de câble (intégré)	15 cm
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas exposer à des températures extrêmes, à l'humidité ou à des liquides. Utiliser uniquement avec des ports USB conformes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contacter le service après-vente.
Informations générales	Conçu pour les joueurs en ligne, streamers et utilisateurs nécessitant des débits élevés. Voyants LED indiquant la bande passante (100/1000/2500 Mbit/s). Boîtier aluminium élégant et résistant.
Garantie	Voir les conditions fournies avec le produit ou sur le site du fabricant.

FOIRE AUX QUESTIONS - DN-3028 Digitus

Comment installer l'adaptateur réseau Digitus DN-3028 ?

Branchez simplement l'adaptateur sur un port USB-C ou USB-A de votre ordinateur à l'aide du câble intégré. Connectez un câble Ethernet (Cat 5e ou supérieur) à la prise RJ45 et au routeur. Le pilote s'installe automatiquement. Aucune alimentation externe n'est nécessaire.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur est compatible avec Windows 7/8/8.1/10/Vista/XP, macOS (10.6 à 10.15), Linux, Android et iOS.

Quelle est la vitesse maximale prise en charge ?

Le DN-3028 supporte des vitesses jusqu'à 2,5 Gbit/s (2500 Mbit/s) en Gigabit Ethernet. Il est rétrocompatible avec 10/100/1000 Mbit/s.

Que signifient les voyants LED ?

Les quatre voyants sur la face avant indiquent la bande passante réseau actuelle : 100, 1000 ou 2500 Mbit/s. Le voyant allumé correspond à la vitesse de connexion en cours.

Puis-je utiliser cet adaptateur avec un port USB 2.0 ?

Oui, l'adaptateur est rétrocompatible avec USB 2.0 et versions antérieures, mais les performances seront limitées à la vitesse du port USB. Pour des débits optimaux, utilisez un port USB 3.0 ou supérieur.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'alimentation est fournie directement via le port USB. La consommation est inférieure à 460 mA à pleine vitesse, ce qui est compatible avec les ports USB standards.

Comment nettoyer l'adaptateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. Évitez les produits chimiques, l'eau ou les nettoyants abrasifs.

Puis-je utiliser cet adaptateur sur un ordinateur sans port réseau ?

Oui, l'adaptateur est conçu pour ajouter une connexion réseau à un ordinateur dépourvu de port Ethernet ou avec un port défectueux. Il remplace efficacement une carte réseau interne.

L'adaptateur supporte-t-il le Wake-On-LAN ?

Oui, le Wake-On-LAN (WOL) est pris en charge. Vous pouvez ainsi allumer votre ordinateur à distance via le réseau.

Que faire si l'adaptateur n'est pas reconnu par mon système ?

Vérifiez que le port USB fonctionne et que le pilote est installé. Vous pouvez télécharger le dernier pilote depuis le site du fabricant www.assmann.com. Si le problème persiste, contactez le support technique.

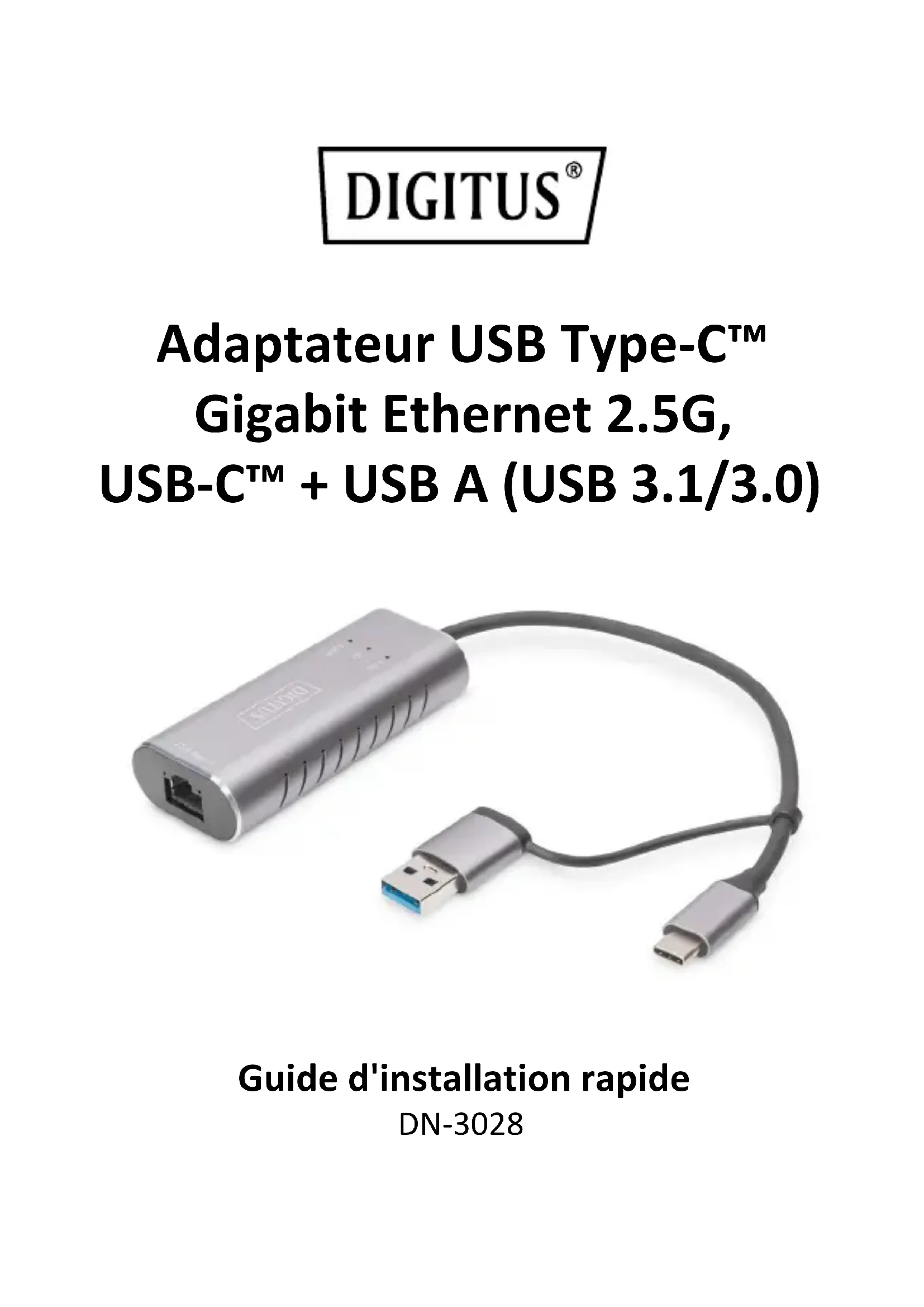

MODE D'EMPLOI DN-3028 Digitus

Guide d'installation rapide

DN-3028

Sommaire

INTRODUCTION....2

PACKAGE CONTENTS.... 3

Avec l'adaptateur USB Type-C™ Gigabit Ethernet, vous pouvez ajouter une connexion réseau à votre ordinateur portable ou de bureau et atteindre des vitesses allant jusqu'à 2,5 Gbits/s. Plug and Play – Branchez-le et commencez à travailler. L'alimentation électrique est fournie de manière pratique via l'interface USB-C™. De plus, l'USB A inclus dans la livraison permet d'utiliser des prises USB plus anciennes, retrocompatibles avec l'USB 3.0 et les versions antérieures. L'adaptateur est compatible avec Windows, macOS, Linux, Android et iOS II convient aux joueurs en ligne, aux streamers en direct, aux applications vidéo 4K et à tous ceux qui ont besoin de débits de données réseau élevés avec des performances optimales. Grâce à ses dimensions compactes, l'adaptateur est également un compagnon de voyage idéal. Enfin, son boîtier en aluminium élégant et résistant est doté d'ouvertures latérales pour améliorer la dissipation de la chaleur et ses performances.

CONTENU DE LA LIVRAISON

• 1 x adaptateur USB Type-C Gigabit Ethernet 2.5G, USB-C™ + USB A (USB 3.1/3.0)
• 1 x mode d'emploi

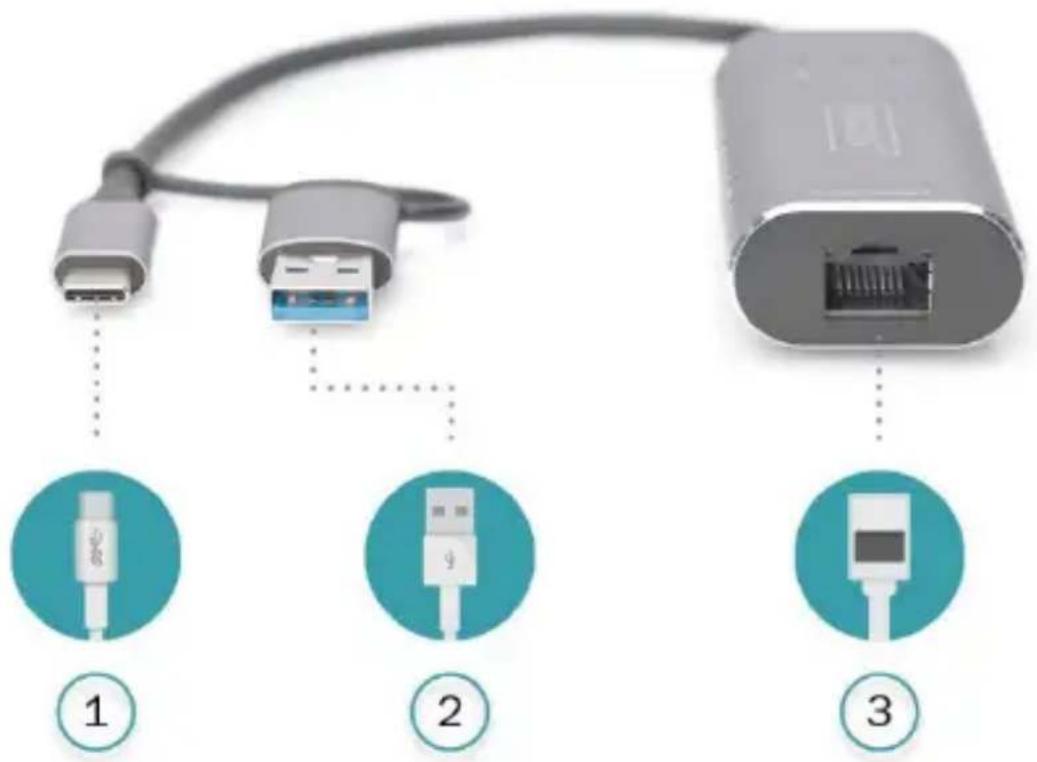

CONNEXIONS ET TÉMOINS LUMINEUX

Vue de face

(4) Voyants à LED pour 100 / 1000 / 2500 Mbits/s
(5) Prise USB Type-C™

CARACTÉRISTIQUES

• USB-C™ compatible avec la norme USB 3.1/3.0 et adapté aux anciennes connexions USB grâce à l'adaptateur USB pour prise USB-C™
• Chipset amélioré pour une puissance et des performances accrues
• Affichage par LED de la bande passante du réseau actuellement utilisée – 100/1000/2500 Mbits/s
• Débit de données élevé, idéal pour les streamers, les joueurs en ligne ou toute autre activité nécessitant un transfert de données important
• Aucun adaptateur électrique requis
• L'alimentation électrique est fournie via l'interface USB-C™
• Compatible avec macOS, Linux, Android and iOS
• Dimensions compactes et design élégant – idéal pour les voyages, les déplacements professionnels ou les vacances
• Boîtier en aluminium avec dissipation passive de la chaleur grâce à des fentes de ventilation latérales
• Utilisez votre ordinateur sans connexion réseau ou avec un port réseau défectueux pour les applications réseau

CARACTÉRISTIQUES TECHNIQUES

• Prise en charge des connexions USB-C™ avec USB 3.1
• Prise en charge des connexions USB A avec USB 3.0
  • Transmission de données Gigabit jusqu'à 2,5 Gbits/s
• Prise Ethernet RJ45 avec affichage des caractéristiques par LED

• Taux de transfert des données pris en charge : 10/100/1000/2500 Mbits/s

• Chipset : RTL8156B (amélioration de la puissance, du flux de données et des performances)

• Prend en charge : Wake-On-LAN, protocoles IPv4/IPv6, IEEE 802.3/IEEE 802.3u/IEEE 802.3ab/IEEE 802.3az/IEEE 802.3bz (Energy Efficient Ethernet)
• Contrôle du flux de données Full duplex / Half-duplex – auto-négociation
• Auto MDI-X : Prend en charge les câbles patch et croisés, détection et commutation automatiques
• Compatible avec Windows, macOS, Linux, Android et iOS
  • Température de service : 0 à +40 °C
  • Humidité relative de service : 20 à 80 % (sans condensation)
• Alimentation électrique via USB-C™ (4,75 – 5,25 V)
• Consommation électrique en mode veille : <60 mA
• Consommation électrique en fonctionnement : <80 mA @ 10 Mbit/s, <130 mA @ 100 Mbit/s, <300 mA @ 1000 Mbit/s, <460 mA @ 2,5 Gbits/s
• Longueur de câble : 15 cm
• Matériau : Boîtier en aluminium robuste et résistant (anodisé)
  • Dimensions : L 110 x l 39,8 x P 16,6 mm
• Poids : 55 g
• Couleur : Gris

SYSTÈMES D'EXPLOITATION PRIS EN CHARGE

• Windows : 7 / 8 / 8.1 / 10 / Vista / XP (32/64 bit)
  • Mac : macOS / Mac OS X versions 10.6 à 10.15
• Linux
• Android

COMMENT SE CONNECTER

• Raccordez directement l'adaptateur à votre ordinateur ou à votre ordinateur portable
• Connectez votre câble de réseau CAT 5e/CAT 6 à un LAN ou à un routeur
  • Pas de logiciel supplémentaire requis
• Pas d'alimentation électrique externe requise

INSTALLATION DES PILOTES

Généralement, le pilote correspondant est installé automatiquement lors de la connexion du périphérique. Le pilote peut être téléchargé sur notre site internet si vous souhaitez l'installer manuellement.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

ASSMANN Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid, Allemagne
