Type de produit	Boîte à décades d'inductance
Marque	PeakTech
Modèle	3290
Plage d'inductance	10 µH à 111,1 mH
Résolution	10 µH par pas
Nombre de décades	4
Précision	5% à 23°C ±5°C, fréquence d'essai 1 kHz
Courant d'entrée max.	100 mA AC ou DC
Inductance résiduelle interne	~0,6 µH
Température de fonctionnement	0°C à 50°C (32°F à 122°F), <80% HR
Dimensions (L x H x P)	140 x 190 x 80 mm
Poids	450 g
Matériau du boîtier	Plastique ABS résistant aux chocs
Alimentation	Sans alimentation (appareil passif)
Fonctions principales	Génération de valeurs d'inductance précises via commutateurs coulissants, utilisation en laboratoire, dépannage, éducation
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; ne pas utiliser de nettoyants abrasifs
Sécurité	Ne pas dépasser 100 mA AC/DC ; utilisation en intérieur uniquement ; éviter les champs magnétiques puissants
Réparabilité	Réparation et entretien réservés à des techniciens qualifiés ; ouverture interdite à l'utilisateur
Accessoires fournis	Notice d'utilisation
Conformité	CE (2014/35/EU, 2011/65/EU), degré de pollution 2

FOIRE AUX QUESTIONS - 3290 PeakTech

Quelle est la plage d'inductance du PeakTech 3290 ?

La plage d'inductance va de 10 µH à 111,1 mH avec une résolution de 10 µH par pas.

Quelle est la précision de l'inductance ?

La tolérance est de 5% sur toute la plage, mesurée à 23°C ±5°C et à une fréquence d'essai de 1 kHz.

Quel est le courant d'entrée maximal autorisé ?

Le courant d'entrée maximal est de 100 mA AC ou DC. Ne jamais dépasser cette valeur pour éviter d'endommager l'appareil.

Comment utiliser le PeakTech 3290 ?

Commencez avec tous les sélecteurs en position 0, puis mettez-les en position 1 et additionnez les valeurs pour obtenir l'inductance souhaitée. Les commutateurs coulissants permettent une sélection facile.

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est destiné à une utilisation en intérieur uniquement. Évitez l'exposition à des températures extrêmes, à l'humidité ou à la lumière directe du soleil.

Comment entretenir le boîtier à décades ?

Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs ou corrosifs.

Que faire en cas de panne ?

Les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens qualifiés. N'ouvrez pas l'appareil vous-même.

Quelles sont les précautions de sécurité importantes ?

Ne dépassez jamais le courant d'entrée maximal de 100 mA. Évitez les champs magnétiques puissants (moteurs, transformateurs) et les atmosphères explosives. Assurez-vous que l'appareil est stabilisé à température ambiante avant utilisation.

Cet appareil nécessite-t-il une alimentation électrique ?

Non, le PeakTech 3290 est un appareil passif qui ne nécessite pas d'alimentation. Il génère des valeurs d'inductance sans source externe.

Quels accessoires sont fournis avec l'appareil ?

L'appareil est livré avec une notice d'utilisation détaillant les consignes de sécurité et les instructions de mesure.

MODE D'EMPLOI 3290 PeakTech

Instructions d'utilisation

L/C/R Décennies

1. instructions de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/35/EU (basse tension), 2011/65/EU (RoHS).

Degré de pollution 2.

Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des éclairs de courant ou de tension ou à des courts-circuits, il convient de respecter les consignes de sécurité suivantes pour l'utilisation de l'appareil.

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ce dispositif ne doit pas être utilisé dans des circuits à haute énergie.
* Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées (risque grave de blessure et/ou de destruction de l'appareil).
* Les tensions d'entrée maximales spécifiées ne doivent pas être dépassées.
* Vérifiez que l'appareil n'est pas endommagé avant de le mettre en service. En cas de doute, ne prenez pas de mesures.
* Il est essentiel de respecter les avertissements figurant sur l'appareil.
* Ne pas exposer l'appareil à des températures extrêmes, à la lumière directe du soleil, à une humidité extrême ou à l'humidité.
* Évitez les vibrations importantes.
* Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).

* Tenir les pistolets à souder chauds éloignés du voisinage immédiat de l'appareil.
* Cet appareil est destiné à une utilisation en intérieur uniquement.
* Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude et vice versa).
* Nettoyez régulièrement le meuble avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs.
* Évitez toute proximité avec des substances explosives et inflammables.
* L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service qualifiés.
* Ne pas placer l'appareil face vers le bas sur un établi ou une surface de travail pour éviter d'endommager les commandes.
* Ne pas apporter de modifications techniques à l'appareil.
* Les instruments de mesure n'ont pas leur place dans les mains des enfants.

2. caractéristiques

* Les domaines d'application :
* Utilisation générale pour le dépannage
* Maintenance, éducation et formation.
* Test de production
* Ateliers de service pour la technologie de la radio et de la télévision
* Normes de travail
* Recherche et développement
* Travail en laboratoire de physique
* Avec une grande précision et un fonctionnement fiable
* Commutateur coulissant pour une addition et une soustraction faciles de la valeur souhaitée.
* Des prises de sortie avec des bornes de connexion à plusieurs voies pour commuter le boîtier de blindage, entre autres.
* boîtier en plastique ABS résistant aux chocs et aux impacts

PeakTech® 3280

* Grande gamme (1 Ohm à 11.111 MOhm) ;
* avec une haute résolution (1 Ohm par pas)
* avec 7 décennies de résistance

PeakTech® 3285

* Grande gamme (100pF à 11.111 μF) ;
* avec une haute résolution (100 pF par pas)
* avec 5 décennies de capacité

PeakTech® 3290

* Grande gamme (10 μH à 111,1 mH) ;
* avec haute résolution (10 μH par pas)
* avec 4 décades d'inductance

3. spécifications

3.1 Spécifications P 3280

Zone	1 Ohm à 11,111,110 Ohm(1 Ohm par pas)
Précision	Tolérance de résistance de 1%dans toutes les gammes
Puissance	2 W
Max. Tension d'entrée	250V AC/DC
Résistance parasite interne	max. 0,3 Ohm
Température de fonctionnement	0°C à 50°C (32°F à 122°F)<80%RH
Poids	400 g
Dimensions (LxHxP)	140 x 190 x 80 mm
Accessoires	Instructions d'utilisation

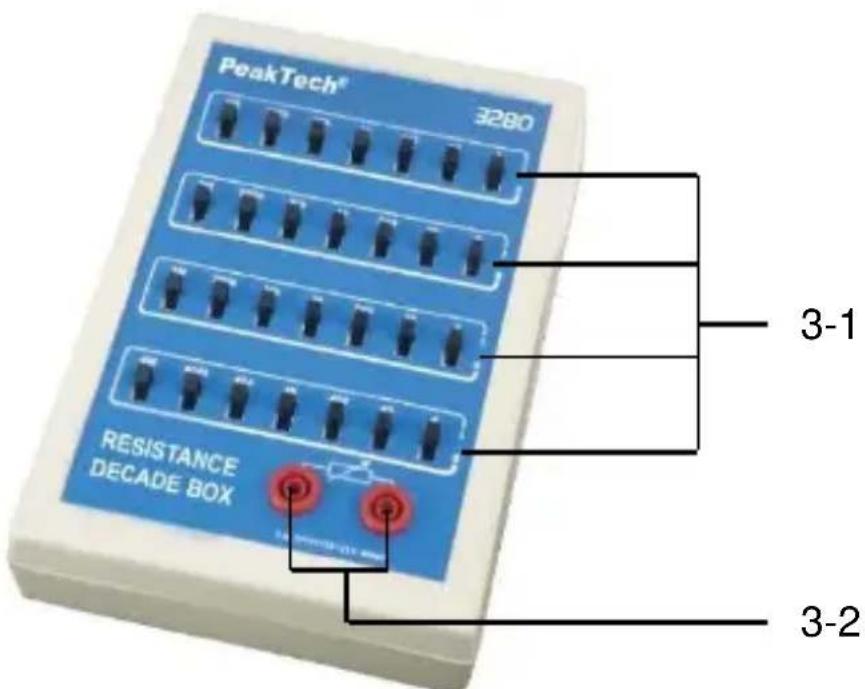

3.1.1 Description des contrôles

PeakTech® 3280 RESISTANCE DECADE BOX 3-1 3-2

3-1 Sélecteur de gamme
3-2 Prises de sortie des résistances

3.1.2 Mesures

1. démarrer dans le réglage de base (tous les sélecteurs de gamme en position 0) avec la plus petite résistance.
2. mettez les sélecteurs de gamme en position 1 et additionnez-les pour obtenir la valeur de résistance souhaitée.

AVERTISSEMENT !

* Ne dépassez jamais la puissance maximale de la résistance de sortie de 2 W.
* Ne jamais dépasser la tension d'entrée maximale de 250 V AC/DC.

3.2 Spécifications P 3285

Zone

100 pF à 11.111 μF

(100 pF par pas)

Précision

Tolérance de capacité de 5% dans tous les domaines

< 1μF, à la fréquence d'essai de 1kHz

1μF, à une fréquence d'essai de 100Hz

Max. Tension d'entrée

50V DC, condensateurs non polarisés

Capacité résiduelle interne

max. 50pF

Température de fonctionnement

0°C à 50°C (32°F à 122°F) <80% RH

Poids

350 g

Dimensions (LxHxP)

140 x 190 x 805 mm

Accessoires

Instructions d'utilisation

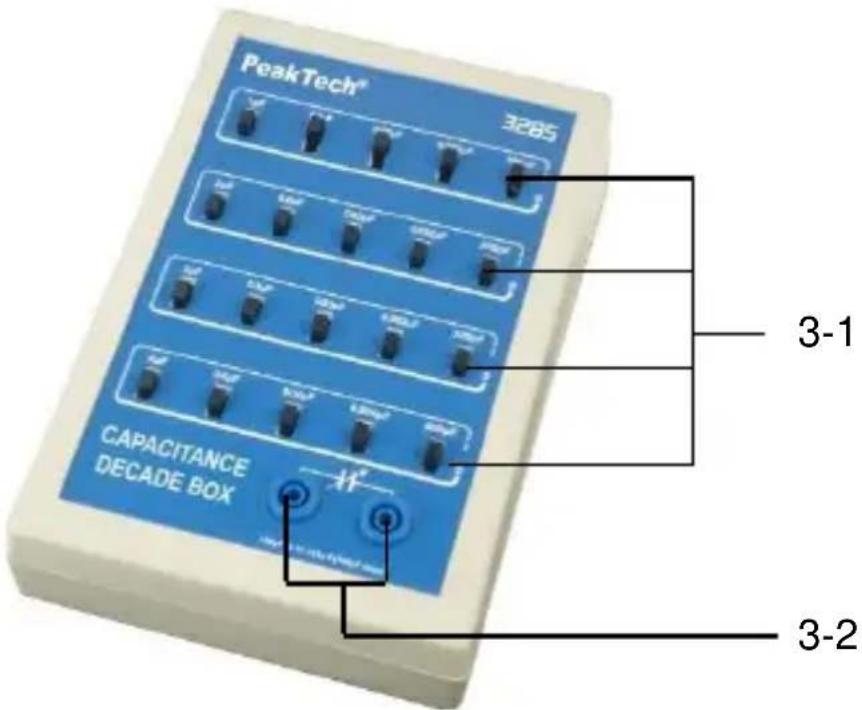

3.2.1 Description des contrôles

PeakTech® 3285 CAPACITANCE DECADE BOX 3-1 3-2

3-1 Sélecteur de gamme

3-2 Prises de sortie capacitives

3.2.2 Mesures

1. démarrer dans le réglage de base (tous les sélecteurs de gamme en position 0) avec la plus petite capacité.

2. mettez les sélecteurs de gamme en position 1 et additionnez-les pour obtenir la valeur de capacité souhaitée.

AVERTISSEMENT !

* Ne jamais dépasser la tension d'entrée maximale de 50 V DC !!!

3.3 Spécifications P 3290

Zone	10 μH à 111,1 mH(10μH par pas)
Précision	Tolérance d'inductance de 5%dans toutes les gammesà 23°C +/-5°Cà la fréquence d'essai de 1kHz
Max. Courant d'entrée	100 mA AC ou DC
Inductance résiduelle interne	environ 0,6 μH
Température de fonctionnement	0°C à 50°C (32°F à 122°F)<80%RH
Poids	450 g
Dimensions (LxHxP)	140 x 190 x 80 mm
Accessoires	Instructions d'utilisation

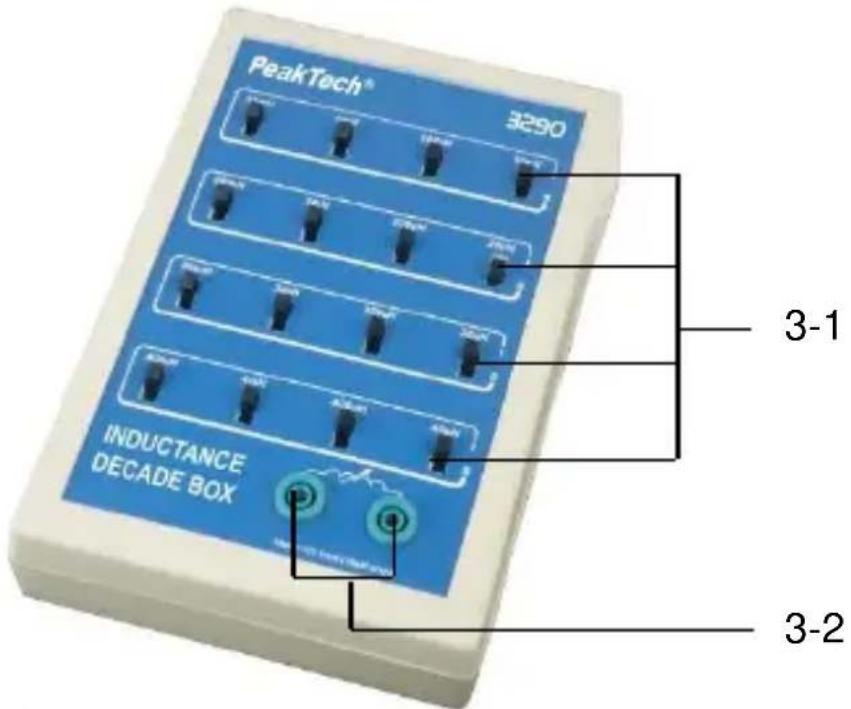

3.3.1 Description des contrôles

PeakTech® 3290 INDUCTANCE DECADE BOX 3-1 3-2

3-1 Sélecteur de gamme
3-2 Prises de sortie de l'inductance

3.3.2 Mesures

1. commencer dans le réglage de base (tous les sélecteurs de gamme en position 0) avec la plus petite inductance
2. mettez les sélecteurs de gamme en position 1 et additionnez-les pour obtenir la valeur d'inductance souhaitée.

AVERTISSEMENT !

Ne jamais dépasser le courant d'entrée maximum de 100 mA AC/DC !

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci.

Les reproductions de toute nature (photocopie, microfilm ou toute autre méthode) ne sont autorisées qu'avec l'autorisation écrite de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'appareil dans l'intérêt du progrès.

Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans nos documents et sont livrés étalonnés en usine.

Il est recommandé de répéter l'étalonnage après un an.

PeakTech® 05-2021 MP/SM/EHR
