AK-FC-06U3BK - Régulateur de ventilateur AKASA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de ventilateur
Marque	Akasa
Modèle	AK-FC-06U3BK
Canaux de ventilateur	3
Port USB avant	USB 3.0
Connecteur USB interne	USB 3.0 (broché sur carte mère)
Alimentation	Connecteur Molex 4 broches
Connecteurs ventilateur	3 broches (compatible 4 broches en mode tension)
Compatibilité	Boîtier PC avec emplacement baie 5,25 pouces
Fonctions principales	Contrôle de la vitesse des ventilateurs sur 3 canaux, ports USB avant
Accessoires inclus	Vis de montage, manuel d'utilisation
Précautions d'installation	Utiliser un bracelet antistatique pour éviter les décharges électrostatiques (ESD)
Garantie	Défauts de fabrication sous utilisation normale
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de liquides
Sécurité	Débrancher l'alimentation du PC avant toute installation ou modification
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente

FOIRE AUX QUESTIONS - AK-FC-06U3BK AKASA

Comment installer le régulateur de ventilateur AK-FC-06U3BK ?

Installez le régulateur dans un emplacement de baie 5,25 pouces du boîtier. Fixez-le avec les vis fournies. Branchez le connecteur Molex à l'alimentation du PC. Connectez les ventilateurs aux canaux (3 broches). Enfin, branchez le connecteur USB interne sur la carte mère.

Comment brancher les ventilateurs au régulateur ?

Chaque ventilateur se branche sur un des trois canaux à l'aide de son connecteur 3 broches. Le régulateur contrôle la vitesse en modifiant la tension (7V à 12V). Les ventilateurs 4 broches sont compatibles mais ne bénéficient pas du contrôle PWM.

Le régulateur ne fonctionne pas, que faire ?

Vérifiez que le connecteur Molex est bien enfiché. Assurez-vous que le connecteur USB interne est correctement branché sur la carte mère. Vérifiez aussi que les ventilateurs sont connectés et en bon état.

Puis-je contrôler des ventilateurs 4 broches ?

Oui, les ventilateurs 4 broches peuvent être branchés, mais le régulateur contrôle la vitesse par variation de tension (mode DC), pas par PWM. La plage de tension est de 7V à 12V.

Quelle est la tension de sortie maximale ?

La tension de sortie maximale est de 12V, correspondant à la vitesse maximale du ventilateur. La tension minimale est d'environ 7V.

Comment nettoyer le régulateur ?

Débranchez l'appareil. Nettoyez la façade et les grilles avec un chiffon doux et sec. N'utilisez jamais de liquides ou de produits chimiques.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Il contient les instructions détaillées d'installation et de sécurité.

Le port USB avant ne fonctionne pas, que vérifier ?

Assurez-vous que le connecteur USB 3.0 interne est correctement branché sur la carte mère. Vérifiez que le câble n'est pas endommagé. Si le problème persiste, testez avec un autre périphérique USB.

Est-ce compatible avec toutes les cartes mères ?

Le régulateur est compatible avec toute carte mère disposant d'un connecteur USB 3.0 interne (pour le port avant) et d'une alimentation Molex. La plupart des cartes mères récentes sont compatibles.

Que faire si un canal de ventilateur ne répond pas ?

Vérifiez le branchement du ventilateur sur ce canal. Essayez de brancher un autre ventilateur pour isoler le problème. Si le canal reste inactif, contactez le service après-vente Akasa.

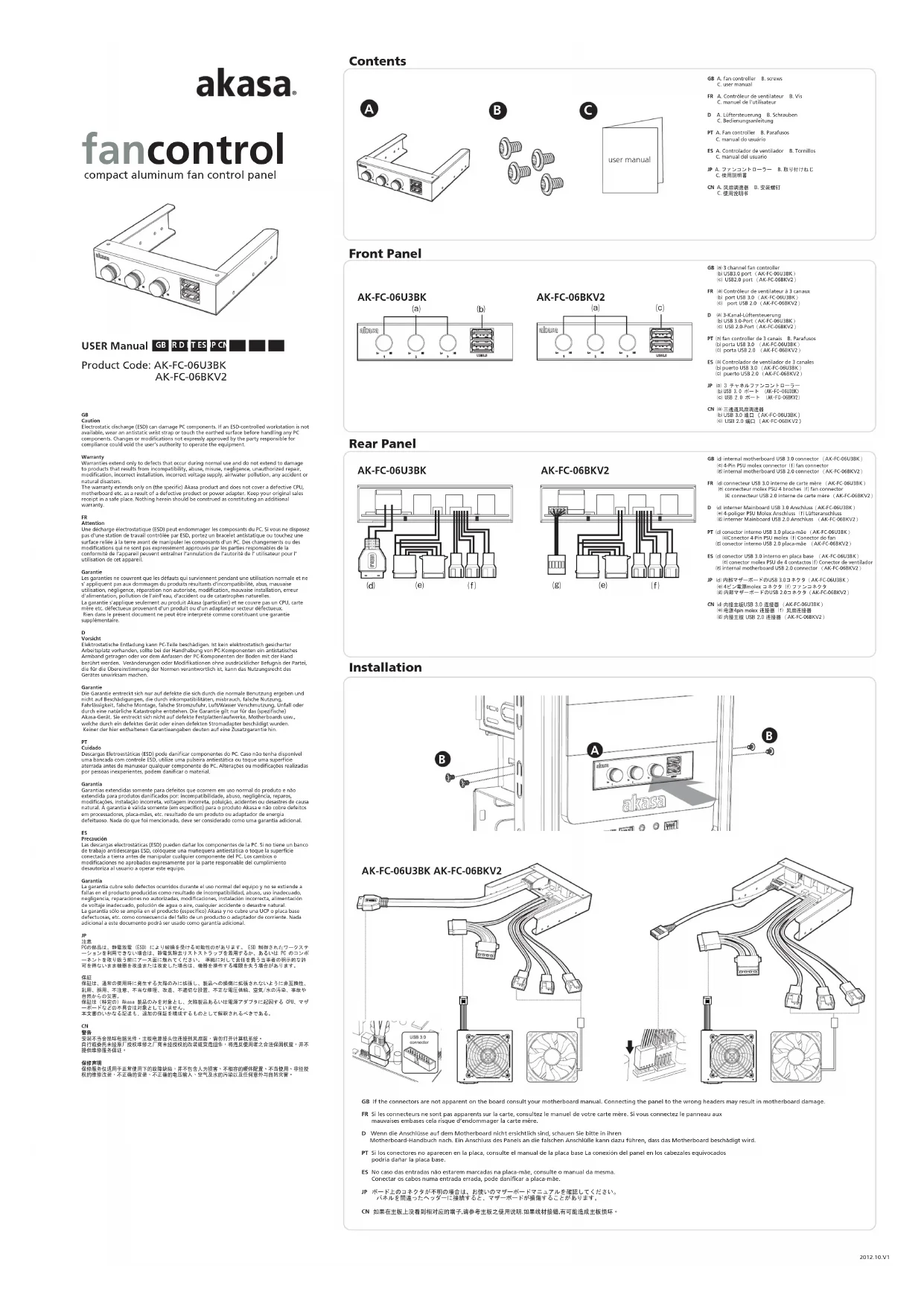

MODE D'EMPLOI AK-FC-06U3BK AKASA

Attention Une décharge électrostatique (ESD) peut endommager les composants du PC. Si vous ne disposez pas d'une station de travail contrôlée par ESD, portez un bracelet antistatique ou touchez une surface reliée à la terre avant de manipuler les composants d'un PC. Des changements ou des modifications qui ne sont pas expressément approuvés par les parties responsables de la conformité de l'appareil peuvent entraîner l'annulation de l'autorité de l'utilisateur pour l'utilisation de cet appareil.

Garantie

Les garanties ne couvrent que les défauts qui surviennent pendant une utilisation normale et ne s'appliquent pas aux dommages du produits résultats d'incompatibilité, abus, mauvaise utilisation, négligence, réparation non autorisée, modification, mauvaise installation, erreur d'alimentation, pollution de l'airl'eau, d'accident ou de catastrophes naturelles. La garantie s'applique seulement au produit Akasa (particulier) et ne couvre pas un CPU, carte mère etc. défectueux provenant d'un produit ou d'un adaptateur secteur défectueux. Rien dans le présent document ne peut être interprété comme constituant une garantie supplémentaire.

D

FR A. Contrôleur de ventilateur B. Vis C. manuel de l'utilisateur

FR (a) Contrôleur de ventilateur à 3 canaux (b) port USB 3.0 (AK-FC-06U3BK) (c) port USB 2.0 (AK-FC-06BKV2)

FR (d) connecteur USB 3.0 interne de carte mère (AK-FC-06U3BK) (e) connecteur molex PSU 4 broches (f) fan connector (g) connecteur USB 2.0 interne de carte mère (AK-FC-06BKVZ)
