Type de produit	Convertisseur vidéo 3G/HD/SD-SDI vers HDMI
Marque	ATEN
Modèle	VC480
Dimensions (approx.)	12 x 8 x 3 cm
Poids (approx.)	200 g
Alimentation	Adaptateur secteur 5V/1A (fourni)
Consommation électrique	5 W max
Entrée vidéo	1 x 3G/HD/SD-SDI (BNC)
Sortie vidéo	1 x HDMI, 1 x 3G/HD/SD-SDI (BNC)
Sortie audio	1 x prise audio stéréo (jack 3.5 mm)
Formats SDI supportés	3G (1080p), HD (720p, 1080i), SD (480i, 576i)
Résolution HDMI maximale	1080p à 60 Hz
Voyants d'état	Power (rouge) et Signal (vert)
Matériau du boîtier	Métal
Température de fonctionnement	0 °C à 50 °C
Humidité relative	20% à 80% HR (sans condensation)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou de nettoyants abrasifs.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter le support ATEN ou un revendeur agréé. Aucune pièce réparable par l'utilisateur.
Informations générales	Conforme aux normes CE, FCC. Fabriqué par ATEN.

FOIRE AUX QUESTIONS - VC480 ATEN

Comment connecter le VC480 ?

Branchez votre source SDI au port d'entrée SDI (BNC), puis votre écran HDMI au port de sortie HDMI. Pour une sortie SDI supplémentaire, utilisez le port de sortie SDI. Enfin, branchez l'adaptateur secteur.

Quelles résolutions SDI sont supportées ?

Le VC480 supporte les formats 3G-SDI (1080p), HD-SDI (720p, 1080i) et SD-SDI (480i, 576i).

Puis-je utiliser la sortie audio ?

Oui, branchez des haut-parleurs ou un casque sur la prise audio (jack 3,5 mm) pour obtenir le son extrait du flux SDI.

Comment savoir si l'appareil est allumé ?

Le voyant Power (rouge) s'allume lorsque l'appareil est sous tension. Le voyant Signal (vert) s'allume lorsqu'un signal SDI valide est détecté.

L'adaptateur secteur est-il inclus ?

Oui, un adaptateur secteur 5V/1A est fourni avec le VC480. Utilisez exclusivement cet adaptateur.

Que faire si aucune image n'apparaît sur l'écran HDMI ?

Vérifiez que la source SDI est allumée et que le câble SDI est correctement connecté. Assurez-vous que le voyant Signal est vert. Testez avec un autre câble HDMI ou un autre écran.

Le VC480 peut-il convertir du HDMI vers SDI ?

Non, le VC480 convertit uniquement du SDI vers HDMI. Pour une conversion inverse, consultez le modèle ATEN VC580.

Quel câble utiliser pour l'entrée SDI ?

Utilisez un câble coaxial 75 ohms avec connecteurs BNC de bonne qualité. La longueur maximale recommandée est de 100 m pour le 3G-SDI.

Le VC480 est-il compatible avec les sources 4K ?

Non, le VC480 supporte une résolution maximale de 1080p. Pour le 4K, utilisez un convertisseur ATEN VC880.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site d'ATEN (www.aten.com).

MODE D'EMPLOI VC480 ATEN

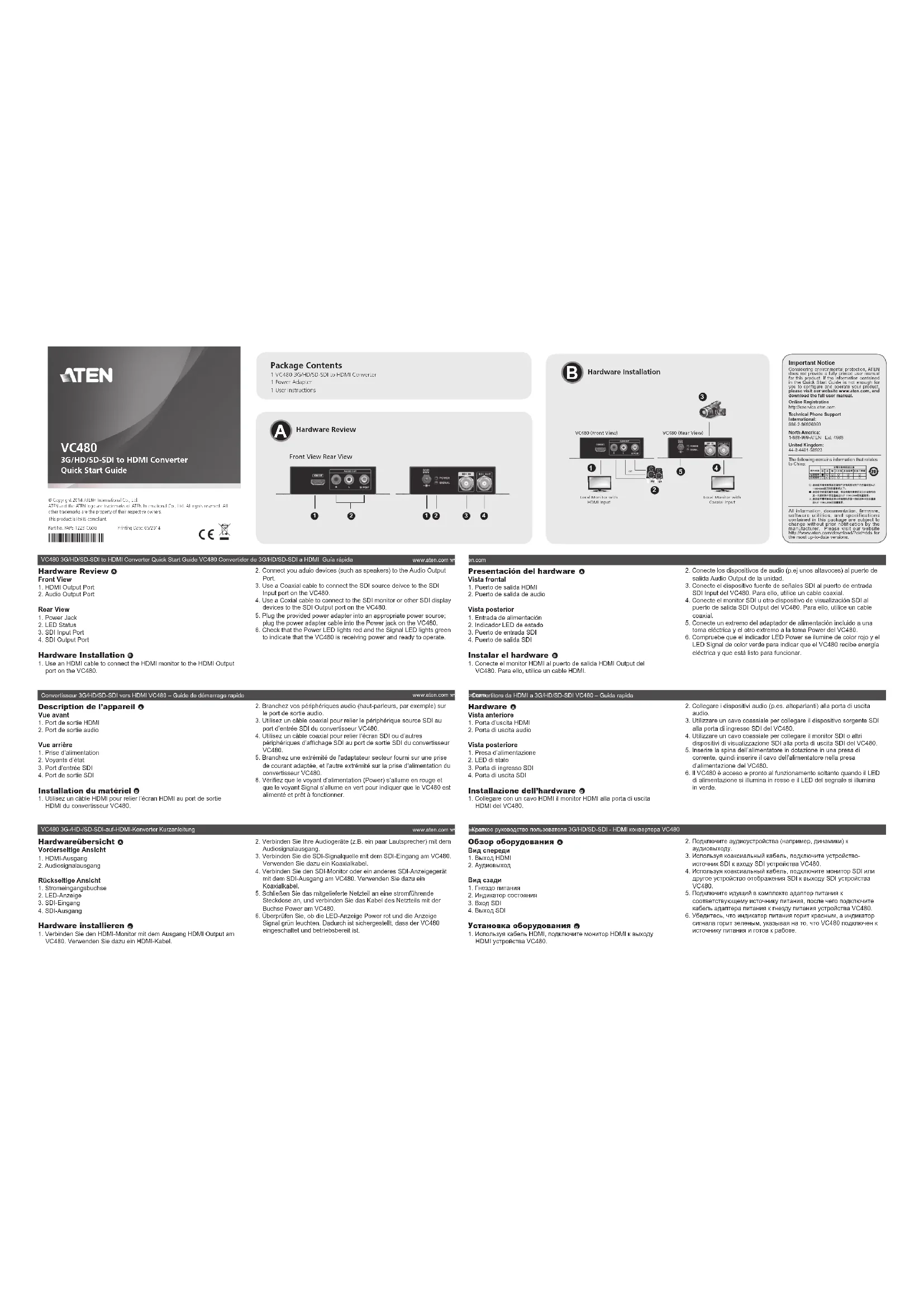

Convertisseur 3G/HD/SD-SDI vers HDMI VC480 – Guide de démarrage rapide

www.aten.com

Description de l'appareil Ⓐ

Vue avant

1. Port de sortie HDMI

2. Port de sortie audio

Vue arrière

1. Prise d'alimentation

2. Voyants d'état

3. Port d'entrée SDI

4. Port de sortie SDI

[Non-Text]

Installation du matériel Ⓗ

1. Utilisez un câble HDMI pour relier l'écran HDMI au port de sortie

HDMI du convertisseur VC480.

1. Branchez vos périphériques audio (haut-parleurs, par exemple) sur le port de sortie audio.
2. Utilisez un câble coaxial pour relier le périphérique source SDI au port d'entrée SDI du convertisseur VC480.
3. Utilisez un câble coaxial pour relier l'écran SDI ou d'autres périphériques d'affichage SDI au port de sortie SDI du convertisseur VC480.
4. Branchez une extrémité de l'adaptateur secteur fourni sur une prise de courant adaptée, et l'autre extrémité sur la prise d'alimentation du convertisseur VC480.
5. Vérifiez que le voyant d'alimentation (Power) s'allume en rouge et que le voyant Signal s'allume en vert pour indiquer que le VC480 est alimenté et prêt à fonctionner.
