Type de produit	Amplificateur audio-vidéo HDMI
Marque	ATEN
Modèle	VB800
Dimensions (L x P x H)	100 x 60 x 25 mm (estimation)
Poids	150 g (estimation)
Alimentation	5 V DC via adaptateur secteur ou alimentation par HDMI
Consommation électrique	2 W (estimation)
Connectivité d'entrée	1 x HDMI
Connectivité de sortie	1 x HDMI
Distance de transmission	Jusqu'à 150 m en cascade (10 niveaux)
Résolution maximale	4K @ 60 Hz (estimation)
Fonctions principales	Extension HDMI, mise en cascade jusqu'à 10 niveaux, montage en rack
Matériau du boîtier	Plastique
Couleur	Noir
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 à 80 % HR
Certifications	CE, FCC
Garantie	1 an
Accessoires inclus	Kit de montage en rack, adaptateur secteur, câble HDMI, notice
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le SAV.
Informations générales	Conçu pour étendre la distance de transmission HDMI. Peut être utilisé seul sans adaptateur si alimenté par la source.

FOIRE AUX QUESTIONS - VB800 ATEN

Dois-je utiliser l'adaptateur secteur fourni ?

Non, si vous utilisez un seul VB800, il peut être alimenté par le périphérique source via le câble HDMI. Cependant, il est recommandé d'utiliser l'adaptateur pour éviter toute dégradation de performances. En cascade, une unité sur trois doit être reliée à un adaptateur.

Comment mettre en cascade plusieurs VB800 ?

Connectez la sortie HDMI du premier VB800 à l'entrée du second, et ainsi de suite. Vous pouvez cascader jusqu'à 10 niveaux. Tous les trois appareils, branchez un adaptateur secteur.

Quelle est la distance maximale de transmission ?

Avec une cascade de 10 VB800, vous pouvez atteindre jusqu'à 150 mètres de distance totale. Chaque unité peut transmettre sur une distance standard de 15 mètres (estimation).

Comment monter le VB800 sur un rack ?

Fixez les supports fournis à l'arrière du VB800 à l'aide des vis, puis vissez les supports sur le rack. Le VB800 est conçu pour un montage en rack standard.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions HDMI et assurez-vous que l'adaptateur secteur est branché si nécessaire. Essayez de redémarrer la source et l'écran. Vérifiez que la résolution de la source est compatible (max 4K).

Le VB800 est-il compatible avec la 4K ?

Oui, le VB800 prend en charge la résolution 4K à 60 Hz. Il est compatible avec les signaux HDMI 2.0.

Puis-je utiliser le VB800 sans adaptateur ?

Oui, pour une seule unité, vous pouvez l'alimenter via le câble HDMI depuis la source. Cependant, l'adaptateur est recommandé pour des performances optimales et est obligatoire pour l'installation en cascade.

Que signifie la LED d'alimentation ?

La LED d'alimentation est allumée lorsque l'appareil est sous tension. Elle se trouve à l'arrière du VB800.

Comment nettoyer le VB800 ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs. Débranchez l'appareil avant de le nettoyer.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

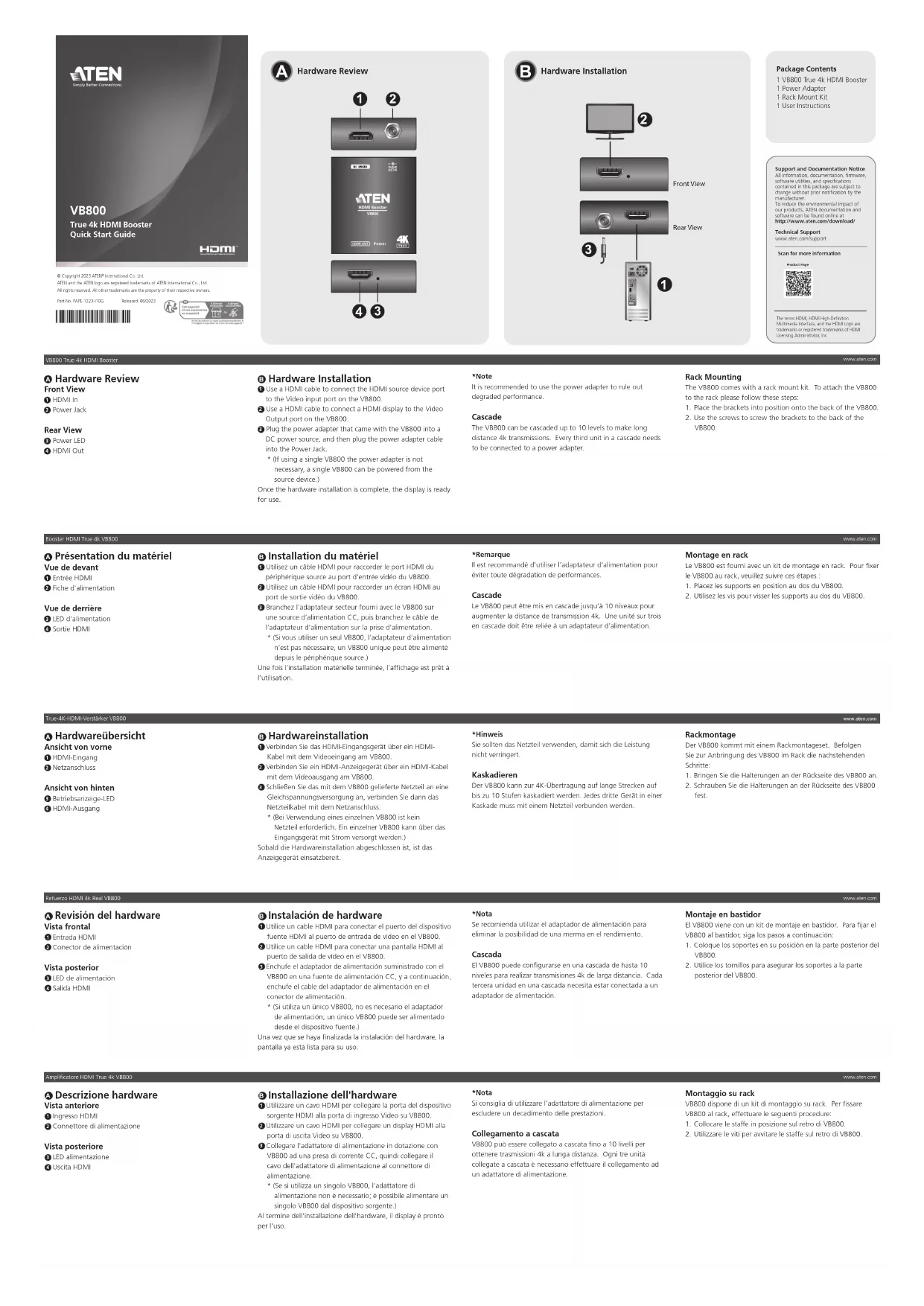

MODE D'EMPLOI VB800 ATEN

A Présentation du matériel

Vue de devant

① Entrée HDM

② Fiche d'alimentation

Vue de derrière

③ LED d'alimentation

4 Sortie HDMI

B Installation du matériel

① Utilisez un câble HDMI pour raccorder le port HDMI du périphérique source au port d'entrée vidéo du VB800.

2 Utilisez un câble HDMI pour raccorder un écran HDMI au port de sortie vidéo du VB800.

3 Branchez l'adaptateur secteur fourni avec le VB800 sur une source d'alimentation CC, puis branchez le câble de l'adaptateur d'alimentation sur la prise d'alimentation.

* (Si vous utiliser un seul VB800, l'adaptateur d'alimentation n'est pas nécessaire, un VB800 unique peut être alimenté depuis le périphérique source.)

Une fois l'installation matérielle terminée, l'affichage est prêt à l'utilisation.

\*Remarque

Il est recommandé d'utiliser l'adaptateur d'alimentation pour éviter toute dégradation de performances.

Cascade

Le VB800 peut être mis en cascade jusqu'à 10 niveaux pour augmenter la distance de transmission 4k. Une unité sur trois en cascade doit être reliée à un adaptateur d'alimentation.

Montage en rack

Le VB800 est fourni avec un kit de montage en rack. Pour fixer le VB800 au rack, veuillez suivre ces étapes :

1. Placez les supports en position au dos du VB800.

2. Utilisez les vis pour visser les supports au dos du VB800.
